Produkta veids	Bezvada finierzāģis
Zīmols	Metabo
Modelis	STAB 18 LTX 150 BL
Akumulatora spriegums	18 V (Li-Ion)
Tukšgaitas gājienu skaits	Līdz 3000 gājieniem/min
Asmens gājiens	15 mm
Griešanas jauda (koks)	Līdz 150 mm
Griešanas jauda (tērauds)	Līdz 10 mm
Griešanas jauda (alumīnijs)	Līdz 20 mm
Slīpums	0° – 45° (no abām pusēm)
Motors	Bez birstēm (Brushless)
Svars (bez akumulatora)	Apmēram 2,2 kg
Trokšņa līmenis	Apm. 82 dB(A)
Vibrācija	Apm. 6,5 m/s²
Asmens turētājs	Bez instrumenta (SDS)
Papildu funkcijas	Pretstarta ierīce, regulējama skaidu pūtējs, LED apgaismojums
Apkope	Regulāri tīrīt ventilācijas spraugas un asmens stiprinājumu
Drošība	Asmens bremze, drošības slēdzis, aizsargvāciņš
Barošana	Li-Ion 18 V akumulators (saderīgs ar CAS)
Piegādes saturs	Finierzāģis, zāģa asmens, paralēlais atdurs, sešstūra atslēga, kaste
Garantija	3 gadi (reģistrācija tiešsaistē)

Bieži uzdotie jautājumi - STAB 18 LTX 150 BL METABO

Kādu akumulatoru izmantot ar Metabo STAB 18 LTX 150 BL ?

Izmantojiet Metabo vai CAS (Cordless Alliance System) 18 V akumulatorus, vēlams ar vismaz 4 Ah ietilpību, lai nodrošinātu optimālu darbības laiku. Akumulators netiek piegādāts kopā ar zāģi.

Kā nomainīt finierzāģa asmeni ?

STAB 18 LTX 150 BL ir aprīkota ar bezinstrumentu asmens maiņas sistēmu (SDS). Nospiediet atbloķēšanas sviru, ievietojiet asmeni līdz galam, pēc tam atlaidiet sviru. Pārliecinieties, ka asmens ir droši nofiksēts pirms darba sākšanas.

Vai ar šo zāģi var griezt slīpi ?

Jā, pamatni var noliekt no 0° līdz 45° no abām pusēm. Atskrūvējiet bloķēšanas ritenīti, nolieciet pamatni vēlamajā leņķī un atkal pieskrūvējiet. Izmantojiet leņķa atzīmes, lai iegūtu lielāku precizitāti.

Kā regulēt griešanas ātrumu ?

Izmantojiet ātruma regulēšanas ritenīti uz roktura. Pagrieziet to, lai pielāgotu gājienu skaitu minūtē atbilstoši materiālam (koks, metāls, plastmasa). Lielāki ātrumi ir piemēroti kokam, mazāki - metālam.

Ko darīt, ja zāģis neiedarbojas ?

Vispirms pārbaudiet, vai akumulators ir uzlādēts un pareizi ievietots. Pārliecinieties, ka pretstarta ierīce (ja tāda ir) ir izslēgta. Ja problēma turpinās, pārbaudiet asmeni un ventilācijas spraugas. Ja nekas nelīdz, sazinieties ar Metabo klientu apkalpošanas dienestu.

Kā kopt finierzāģi ?

Regulāri tīriet ventilācijas spraugas ar otu, lai novērstu pārkaršanu. Noņemiet skaidas no asmens stiprinājuma. Ieeļļojiet asmens vadotni ar vienu eļļas pilienu. Uzglabājiet zāģi sausā vietā.

Kāds ir maksimālais griešanas dziļums kokā ?

Ar piemērotu asmeni griešanas dziļums var sasniegt līdz 150 mm masīvkokā. Izmantojiet garu un biezumam atbilstošu asmeni.

Vai zāģim ir asmens bremze ?

Jā, Metabo STAB 18 LTX 150 BL ir aprīkota ar asmens bremzi, kas ātri aptur asmeni pēc slēdža atlaišanas, tādējādi uzlabojot drošību.

Vai es varu izmantot citu zīmolu asmeņus, nevis Metabo ?

Jā, zāģis pieņem standarta asmeņus ar T veida kātu (T-shank). Pārliecinieties, ka asmens ir saderīgs ar izmēriem (kāts, biezums) un piemērots griežamajam materiālam.

Kā pārstrādāt zāģi pēc tā kalpošanas laika beigām ?

Neizmetiet ierīci kopā ar sadzīves atkritumiem. Nododiet to DEEE (elektrisko un elektronisko iekārtu atkritumu) savākšanas punktā vai pie sava izplatītāja. Izlietotie akumulatori jāpārstrādā atsevišķi.

LIETOŠANAS INSTRUKCIJA STAB 18 LTX 150 BL METABO

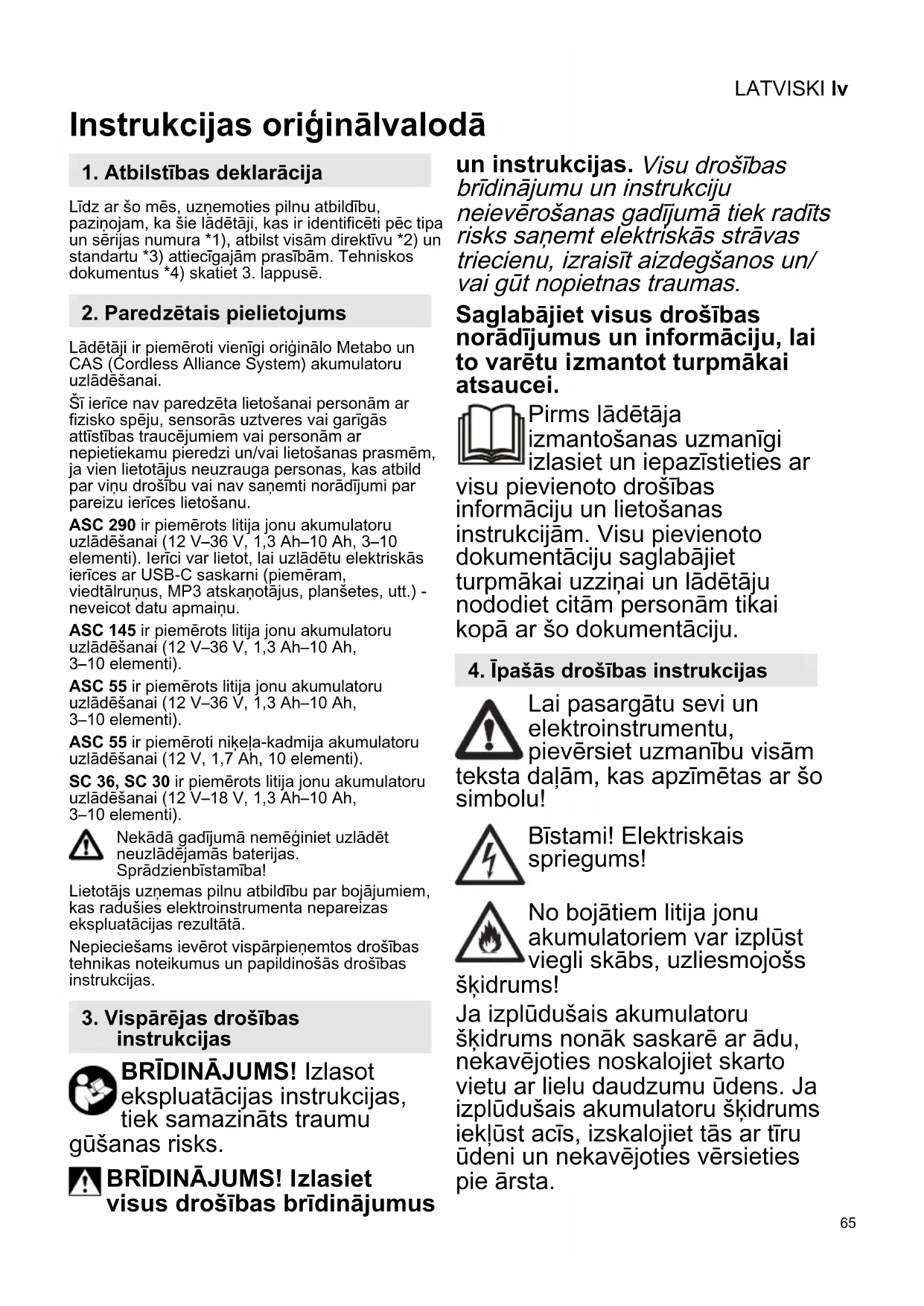

1. Atbilstības deklarācija

Līdz ar šo mēs, uzņemoties pilnu atbildību, paziņojam, ka šie lādētāji, kas ir identificēti pēc tipa un sērijas numura *1), atbilst visām direktīvu *2) un standartu *3) attiecīgajām prasībām. Tehniskos dokumentus *4) skatiet 3. lappusē.

2. Paredzētais pielietojums

Lādētāji ir piemēroti vienīgi originālo Metabo un CAS (Cordless Alliance System) akumulatoru uzlādēšanai.

Šī ierīce nav paredzēta lietošanai personām ar fizisko spēju, sensorās uztveres vai garīgās attīstības traucējumiem vai personām ar nepietiekamu pieredzi un/vai lietošanas prasmēm, ja vien lietotājus neuzrauga personas, kas atbild par viņu drošību vai nav saņemti norādījumi par pareizu ierīces lietošanu.

ASC 290 ir piemērots litija jonu akumulatoru uzlādēšanai (12 V–36 V, 1,3 Ah–10 Ah, 3–10 elementi). Ierīci var lietot, lai uzlādētu elektriskās ierīces ar USB-C saskarni (piemēram, viedtālruņus, MP3 atskanotājus, planšetes, utt.) - neveicot datu apmainu.

ASC 145 ir piemērots litija jonu akumulatoru uzlādēšanai (12 V–36 V, 1,3 Ah–10 Ah, 3–10 elementi).

ASC 55 ir piemērots litija jonu akumulatoru uzlādēšanai (12 V–36 V, 1,3 Ah–10 Ah, 3–10 elementi).

ASC 55 ir piemēroti nikela-kadmija akumulatoru uzlādēšanai (12 V, 1,7 Ah, 10 elementi).

SC 36, SC 30 ir piemērots litija jonu akumulatoru uzlādēšanai (12 V–18 V, 1,3 Ah–10 Ah, 3–10 elementi).

Nekādā gadījumā nemēģiniet uzlādēt neuzlādējamās baterijas. Sprādzienbīstamība!

Lietotājs uzņemas pilnu atbildību par bojājumiem, kas radušies elektroinstrumenta nepareizas ekspluatācijas rezultātā.

Nepieciešams ievērot vispārpieņemtos drošības tehnikas noteikumus un papildinošās drošības instrukcijas.

3. Vispārējas drošības instrukcijas

BRĪDINĀJUMS! Izlasot ekspluatācijas instrukcijas, tiek samazināts traumu gūšanas risks.

BRĪDINĀJUMS! Izlasiet visus drošības brīdinājumus

un instrukcijas. Visu drošības brīdinājumu un instrukciju neievērošanas gadījumā tiek radīts risks saņemt elektriskās strāvas triecienu, izraisīt aizdegšanos un/ vai gūt nopietnas traumas.

Saglabājiet visus drošības norādījumus un informāciju, lai to varētu izmantot turpmākai atsaucei.

Pirms lādētāja izmantošanas uzmanīgi izlasiet un iepazīstieties ar visu pievienoto drošības informāciju un lietošanas instrukcijām. Visu pievienoto dokumentāciju saglabājiet turpmākai uzzinai un lādētāju nododiet citām personām tikai kopā ar šo dokumentāciju.

4. Īpašās drošības instrukcijas

Lai pasargātu sevi un elektroinstrumentu, pievērsiet uzmanību visām daļām, kas apzīmētas ar šo u!

Bīstami! Elektriskais spriegums!

No bojātiem litija jonu akumulatoriem var izplūst viegli skābs, uzliesmojošs škidrums!

Ja izplūdušais akumulatoru škīdrums nonāk saskarē ar ādu, nekavējoties noskalojiet skarto vietu ar lielu daudzumu ūdens. Ja izplūdušais akumulatoru škīdrums ieklūst acīs, izskalojiet tās ar tīru ūdeni un nekavējoties vērsieties pie ārsta.

LATVISKIIv

Neveiciet pilnīgi uzlādēta akumulatora lādēšanu!

Izmantošanai vienīgi iekštelpās.

Sargiet lādētāju no mitruma!

Ierīces lietošana bērniem nav pieļaujama.

Ir jāuzmana, lai bērni nespēlētos ar ierīci.

Bērniem ir jāatrodas drošā attālumā no akumulatoru lādētāja un darba zonas!

Glabājiet akumulatoru lādētāju bērniem nepieejamā vietā.

Konstatējot dūmu izdalīšanos vai liesmas, nekavējoties atvienojiet lādētāju no elektrotīkla!

Nekādā gadījumā nemēģiniet ievietot sveškermenus akumulatoru lādētāja gaisa atverēs. Pastāv risks gūt elektrotriecienu un izraisīt īssavienojumu elektrotīklā!

Nelietojiet bojātus akumulatorus!

Vietās, kur pastāv augsts metāla putekļu koncentrācijas līmenis, neveiciet akumulatoru uzlādi, izmantojot lādētājus ar GAISA DZESĒŠANU.

ASC 290: Izmantojiet tikai originālo Metabo tīkla pieslēguma vadu.

5. Pārskats

Skat. 2. lappusi. Attēli var atškirties no reālās ierīces.

1 Akumulators (nav iekļauts komplektācijā)
2 Slīdligzda
3 Darbības indikators
4 Brīdinājuma indikators
5 Uzlādes stāvokla rādījums *
6 USB pärsegs*

7 USB-C savienojums*
8 LED rādījums (USB-C savienojumam padota strāva) *

* atkarībā no modela

6. levade ekspluatācijā

Pirms pievienošanas elektrotīklam pārliecinieties, ka strāvas sprieguma un frekvences nominālās vērtības, kas

norādītas uz uzlīmes, atbilst elektroenerģijas padevei.

Šī un tai līdzīgas ierīces, kas ģenerē līdzstrāvu, var ietekmēt strāvas noplūdes aizsargslēdžu darbību. Izmantojiet F tipa vai jaudīgākus strāvas noplūdes aizsargslēdžus, kuru nominālā paliekošā strāva ir maks. 30 mA.

Uzsākot lādētāja ekspluatāciju, pārliecinieties, ka nav nosprostotas gaisa atveres. Minimālais attālums līdz apkārt esošajiem objektiem ir 5 cm.

6.1 leslēgšanas pašpārbaude

Pieslēdziet elektrības kontaktdakšu kontaktligzdai.

Brīdinājuma indikators (4) un darbības indikators (3) viens pēc otra izgaismosies apmēram 1 sekundi, un uzstādītais ventilators ieslēgsies apmēram uz 5 sekundēm.

7. Lietošana

7.1 Akumulatora lādēšana

Pilnībā iestumiet akumulatoru slīdligzdā (2) līdz atdurei.

Izgaismojas darbības indikators (3).

Piezīme. Lai uz litija jonu akumulatoriem tiktu atainots uzlādes limenis, atvienojiet akumulatoru no lādētāja un tad piespiediet pogu, kas atrodas uz akumulatora.

7.2 Uzlādes saglabāšana

Tiklīdz uzlādes process ir pabeigts, akumulatoru lādētājs automātiski aktivizē uzlādes saglabāšanas režīmu.

Akumulatoru drīkst neatvienot no lādētāja, un tādā veidā tas vienmēr būs gatavs izmantošanai.

Darbības indikators (3) ir pastāvīgi izgaismots.

7.3 Tikai ASC 290: USB ieriču uzlādēšana

Pieslēdziet tikai USB ierīces, kas ir saderīgas ar USB standartu. Nesaderīgu ierīču

lietošanas var izraisīt nepareizu darbību, bojājumus vai pat traumas.

Atveriet pârsegu (6) un iespraudiet USB ierîci ar piemêrotu kabeli USB-C savienojumã (7). Ierîce tiek uzlâdêta.

USB-C savienojumam (7) strāva tiek padota tikai tad (deg LED rādījums (8)), ja netiek uzlādēts akumulators.

Ja vienlaicīgi ir pieslēgts akumulators un USB ierīce, USB uzlāde tiek uzsākta automātiski pēc akumulatora uzlādes pabeigšanas.

8. Klüme

8.1 Brīdinājuma indikators (4) ir pastāvīgi izgaismots.

Akumulators nav uzlādējies. Temperatūra ir pārāk augsta/zema. Kad akumulatora temperatūra ir robežās no 0 °C līdz 50 °C, uzlādes process sākas automātiski.

ASC 290: brīdinājuma (4) indikators deg nepārtraukti un uzlādes stāvokļa rādījums (5) mirgo: lādētājs ir uzkarsis, akumulators ir pārlieku atdzisis vai uzkarsis, akumulators tiek uzlādēts ar samazinātu uzlādes jaudu.

8.2 Mirgo brīdinājuma indikators (4)

• Akumulators ir bojāts. Nekavējoties atvienojiet akumulatoru no lādētāja.
• Akumulators nav pareizi ievietots slīdligzdā (2). Skatiet 7.1. nodalu.
• ASC 290: Brīdinājuma indikators (4) mirgo un uzlādes stāvokļa rādījums (5) ir izdzisis: akumulators netiek uzlādēts, lādētājs ir pārāk uzkarsis.

9. Remonts

Lādētāja remontu drīkst veikt tikai kvalificēti elektriki!

Ja ir bojāts lādētāja elektriskais vads, lai novērstu traumu gūšanas vai īpašuma bojāšanas risku, tā nomaiņa ir jāveic ražotājam vai ražotāja pilnvarotam klientu apkalpošanas servisam, vai citam līdzvērtīgam kvalificētam speciālistam.

Ja jūsu Metabo lādētājiem ir nepieciešams remonts, sazinieties ar vietējo Metabo pārstāvi. Adreses skatiet vietnē www.metabo.com.

10. Vides aizsardzība

Likvidējot un pārstrādājot nolietotas iekārtas, piederumus un iepakojuma materiālus, ievērojiet visus valsts attiecīgos spēkā esošos likumus un noteikumus.

lepakojuma materiāli jālikvidē atbilstoši to markējumam saskaņā ar vietējām direktīvām. Sīkāku informāciju skatīt www.metabo.com pakalpojumu jomā.

Attiecas tikai uz ES valstim: nekādā gadī-jumā neatbrīvojieties no elektriskajām ierīcēm kopā ar sadzīves atkritumiem.

Saskaņā ar Eiropas vadlīniju 2012/19/ES par nolietotu elektronisko un elektrisko aprīkojumu un tās īstenošanu dalībvalstu likumdošanas sistēmās nolietoti elektriskie instrumenti ir jāsavāc atsevišķi un jānodod videi nekaitīgai pārstrādei otreizējo izejvielu iegūšanai.

11. Tehniskās specifikācijas

Skat. 3. lappusi.

U = akumulatora spriegums

C = akumulatora kapacitāte

I_C = uzlādes strāva t = uzlādes laiks 1)

USB = spriegums un maks. uzlādes strāva USB-C savienojumam

1) Uzlādes laiks norādīts parauga akumulatoriem. Patiesais uzlādes laiks var atškirties no tehniskajās specifikācijās norādītā laika atkarībā no atlikušās akumulatora uzlādes un temperatūras.

Pieļaujamā vides temperatūra uzlādes laikā: 0 °C līdz 40 °C.

Šī informācija var tikt mainīta tehnoloģiju attīstības rezultātā.

□ lerīces aizsardzības klase — II

\~ mainstrāva
