Type de produit	Scie sauteuse sans fil
Marque	Metabo
Modèle	STAB 18 LTX 150 BL
Tension de la batterie	18 V (Li-Ion)
Nombre de courses à vide	Jusqu'à 3000 courses/min
Course de la lame	15 mm
Capacité de coupe (bois)	Jusqu'à 150 mm
Capacité de coupe (acier)	Jusqu'à 10 mm
Capacité de coupe (aluminium)	Jusqu'à 20 mm
Biseau	0° – 45° (des deux côtés)
Moteur	Sans balais (Brushless)
Poids (sans batterie)	Environ 2,2 kg
Niveau sonore	Env. 82 dB(A)
Vibration	Env. 6,5 m/s²
Type de porte-lame	Sans outil (SDS)
Fonctions supplémentaires	Dispositif anti-démarrage, souffleur de copeaux réglable, éclairage LED
Entretien	Nettoyer régulièrement les fentes d'aération et la fixation de la lame
Sécurité	Frein de lame, interrupteur de sécurité, capuchon de protection
Alimentation	Batterie Li-Ion 18 V (compatible CAS)
Contenu de la livraison	Scie sauteuse, lame de scie, butée parallèle, clé hexagonale, coffret
Garantie	3 ans (enregistrement en ligne)

FOIRE AUX QUESTIONS - STAB 18 LTX 150 BL METABO

Quelle batterie utiliser avec la Metabo STAB 18 LTX 150 BL ?

Utilisez des batteries Metabo ou CAS (Cordless Alliance System) de 18 V, de préférence avec une capacité d'au moins 4 Ah pour une autonomie optimale. La batterie n'est pas fournie avec la scie.

Comment changer la lame de la scie sauteuse ?

La STAB 18 LTX 150 BL est équipée d'un système de changement de lame sans outil (SDS). Poussez le levier de déverrouillage, insérez la lame jusqu'à la butée, puis relâchez le levier. Assurez-vous que la lame est bien verrouillée avant de commencer.

Peut-on couper en biais avec cette scie ?

Oui, la semelle peut être inclinée de 0° à 45° des deux côtés. Dévissez la molette de blocage, inclinez la semelle à l'angle souhaité et revissez. Utilisez les repères d'angle pour plus de précision.

Comment régler la vitesse de coupe ?

Utilisez la molette de réglage de la vitesse située sur la poignée. Tournez-la pour ajuster le nombre de courses par minute en fonction du matériau (bois, métal, plastique). Des vitesses plus élevées sont adaptées au bois, des vitesses plus faibles au métal.

Que faire si la scie ne démarre pas ?

Vérifiez d'abord que la batterie est chargée et correctement insérée. Assurez-vous que le dispositif anti-démarrage (si présent) est désactivé. Si le problème persiste, vérifiez la lame et les fentes d'aération. Si rien ne fonctionne, contactez le service après-vente Metabo.

Comment entretenir la scie sauteuse ?

Nettoyez régulièrement les fentes d'aération avec un pinceau pour éviter la surchauffe. Retirez les copeaux de la fixation de la lame. Lubrifiez le guide-lame avec une goutte d'huile. Rangez la scie dans un endroit sec.

Quelle est la profondeur de coupe maximale dans le bois ?

Avec une lame adaptée, la profondeur de coupe peut atteindre jusqu'à 150 mm dans le bois massif. Utilisez une lame longue et adaptée à l'épaisseur.

La scie est-elle équipée d'un frein de lame ?

Oui, la Metabo STAB 18 LTX 150 BL dispose d'un frein de lame qui arrête rapidement la lame après avoir relâché l'interrupteur, améliorant ainsi la sécurité.

Puis-je utiliser des lames de marques autres que Metabo ?

Oui, la scie accepte les lames standard à queue en T (T-shank). Assurez-vous que la lame est compatible avec les dimensions (queue, épaisseur) et adaptée au matériau à couper.

Comment recycler la scie en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Rapportez-le à un point de collecte DEEE (déchets d'équipements électriques et électroniques) ou à votre revendeur. Les batteries usagées doivent être recyclées séparément.

MODE D'EMPLOI STAB 18 LTX 150 BL METABO

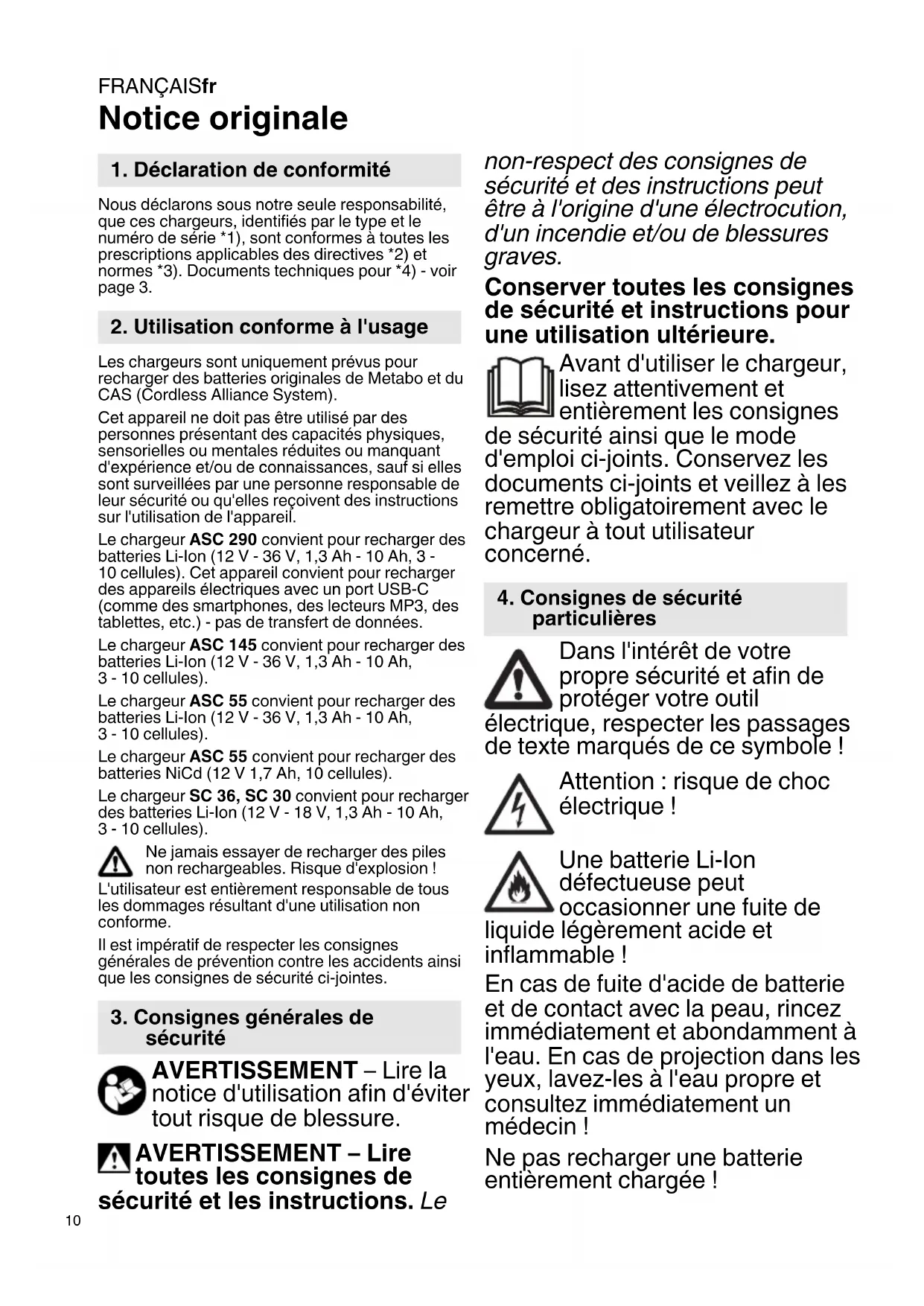

1. Déclaration de conformité

Nous déclarons sous notre seule responsabilité, que ces chargeurs, identifiés par le type et le numéro de série *1), sont conformes à toutes les prescriptions applicables des directives *2) et normes *3). Documents techniques pour *4) - voir page 3.

2. Utilisation conforme à l'usage

Les chargeurs sont uniquement prévus pour recharger des batteries originales de Metabo et du CAS (Cordless Alliance System).

Cet appareil ne doit pas être utilisé par des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou qu'elles reçoivent des instructions sur l'utilisation de l'appareil.

Le chargeur ASC 290 convient pour recharger des batteries Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 cellules). Cet appareil convient pour recharger des appareils électriques avec un port USB-C (comme des smartphones, des lecteurs MP3, des tablettes, etc.) - pas de transfert de données.

Le chargeur ASC 145 convient pour recharger des batteries Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 cellules).

Le chargeur ASC 55 convient pour recharger des batteries Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 cellules).

Le chargeur ASC 55 convient pour recharger des batteries NiCd (12 V 1,7 Ah, 10 cellules).

Le chargeur SC 36, SC 30 convient pour recharger des batteries Li-Ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 cellules).

Ne jamais essayer de recharger des piles non rechargeables. Risque d'explosion !

L'utilisateur est entièrement responsable de tous les dommages résultant d'une utilisation non conforme.

Il est impératif de respecter les consignes générales de prévention contre les accidents ainsi que les consignes de sécurité ci-jointes.

3. Consignes générales de sécurité

AVERTISSEMENT – Lire la notice d'utilisation afin d'éviter tout risque de blessure.

AVERTISSEMENT – Lire toutes les consignes de curité et les instructions. Le

non-respect des consignes de sécurité et des instructions peut être à l'origine d'une électrocution, d'un incendie et/ou de blessures graves.

Conserver toutes les consignes de sécurité et instructions pour une utilisation ultérieure.

Avant d'utiliser le chargeur, lisez attentivement et entièrement les consignes de sécurité ainsi que le mode d'emploi ci-joints. Conservez les documents ci-joints et veillez à les remettre obligatoirement avec le chargeur à tout utilisateur concerné.

4. Consignes de sécurité particulières

Dans l'intérêt de votre propre sécurité et afin de protéger votre outil électrique, respecter les passages de texte marqués de ce symbole !

Attention : risque de choc électrique !

Une batterie Li-Ion défectueuse peut occasionner une fuite de liquide légèrement acide et inflammable !

En cas de fuite d'acide de batterie et de contact avec la peau, rincez immédiatement et abondamment à l'eau. En cas de projection dans les yeux, lavez-les à l'eau propre et consultez immédiatement un médecin !

Ne pas recharger une batterie entièrement chargée !

Réservé à un usage intérieur.

Protégez le chargeur contre l'humidité !

Ne jamais laisser les enfants utiliser l'appareil.

Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

Éloignez les enfants du chargeur et de la zone de travail.

Rangez votre chargeur à un endroit inaccessible aux enfants.

En cas de dégagement de fumées ou d'un feu à l'intérieur du chargeur, veuillez immédiatement débrancher le cordon d'alimentation.

N'introduisez pas d'objets dans les fentes d'aération du chargeur – risque d'électrocution ou de court-circuit !

N'utilisez jamais de batteries défectueuses !

Ne pas recharger des batteries avec des chargeurs AIR COOLED dans des zones qui présentent un taux important de poussières métalliques.

ASC 290 : uniquement utiliser le câble d'alimentation original de Metabo.

5. Vue d'ensemble

Voir page 2. Les images s'appliquent à titre d'exemple pour tous les appareils.

1 Batterie (non fournie)
2 Logement coulissant
3 Témoin de contrôle
4 Témoin d'avertissement
5 Indicateur d'état de charge *
6 Cache USB *
7 Port USB-C *

8 Témoin lumineux à LED (port USB-C sous tension) *

* en fonction du modèle

6. Mise en service

Avant la mise en service, comparez si la tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques du réseau de courant.

Les appareils comme celui-ci, qui génèrent du courant continu, pourraient influencer des disjoncteurs différentiels simples. Utilisez un type F, ou mieux, avec un courant de déclenchement max. de 30 mA.

Avant de mettre le chargeur en route, s'assurer que les fentes d'aération sont bien dégagées. Respecter une distance minimale de 5 cm par rapport à tout autre objet !

6.1 Autotest

Brancher la fiche secteur.

Le témoin d'avertissement (4) et le témoin de service (3) s'allument successivement pendant env. 1 seconde et le ventilateur intégré fonctionne pendant env. 5 secondes.

7. Utilisation

7.1 Recharger la batterie

Insérer la batterie entièrement, jusqu'en butée, dans le logement coulissant (2).

Le témoin de contrôle (3) clignote.

Remarque : Pour afficher l'état de charge des batteries Li-Ion, retirer tout d'abord la batterie du chargeur puis presser la touche sur la batterie.

7.2 Mode entretien

A la fin de l'opération de recharge, le chargeur commute automatiquement sur le mode d'entretien.

La batterie peut rester dans le chargeur et sera ainsi opérationnelle à tout moment.

Le témoin de contrôle (3) s'allume en fixe.

7.3 Uniquement ASC 290 : recharger un appareil USB

Raccordez uniquement des appareils USB compatibles avec la norme USB. L'utilisation des appareils incompatibles peut entraîner dysfonctionnements, des dommages ou des sures.

Ouvrir le cache (6) et brancher un appareil USB avec le câble adapté au port USB-C (7). L'appareil est rechargé.

FRANÇAISfr

Le port USB-C (7) est uniquement sous tension (témoin lumineux à LED (8) allumé) lorsqu'aucune batterie n'est en cours de recharge.

Si une batterie et un appareil USB sont branchés en même temps, la recharge USB débute automatiquement à la fin de la recharge de la batterie.

8. Panne

8.1 Le témoin d'avertissement (4) est allumé en permanence

La batterie n'est pas chargée. Température trop élevée / trop basse. Si la température de la batterie se situe entre 0 °C et 50 °C, le processus de recharge débute automatiquement.

ASC 290 : le témoin d'avertissement (4) reste allumé et l'indicateur d'état de charge (5) clignote : le chargeur est chaud ou la batterie est froide ou chaude, la batterie est rechargée avec une plus faible puissance de recharge.

8.2 Le témoin d'avertissement (4) clignote

• Batterie défectueuse. Retirer immédiatement la batterie du chargeur.
• La batterie n'a pas été insérée correctement dans le logement coulissant (2). Voir chapitre 7.1.
• ASC 290 : le témoin d'avertissement (4) clignote et l'indicateur d'état de charge (5) est éteint : la batterie ne se recharge pas, le chargeur est trop chaud.

9. Réparations

Les travaux de réparation sur le chargeur ne doivent être effectués que par un spécialiste !

Au cas où le cordon d'alimentation électrique de cet appareil serait endommagé, faites-le remplacer par le fabricant, son service après-vente ou une personne de qualification comparable afin d'éviter tout risque.

Pour toute réparation sur un chargeur Metabo, veuillez contacter votre représentant Metabo. Voir les adresses sur www.metabo.com.

10. Protection de l'environnement

Suivez les réglementations nationales concernant l'élimination écologique et le recyclage des machines, des emballages et des accessoires.

Les matériaux d'emballage doivent être mis au rebut selon les directives locales, conformément à leur marquage. Vous trouverez de plus amples informations à ce sujet sur www.metabo.com dans la rubrique Service.

FR Cet appareil se recycle À DÉPOSER EN MAGASIN À DÉPOSER EN DÉCHÉTERIE OU Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Uniquement pour les pays de l'UE : ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE) et à sa transposition dans le droit national, les appareils électriques usagers doivent être séparés des autres déchets et remis à un point de collecte des DEEE pour le recyclage.

11. Caractéristiques techniques

Voir page 3.

U = plages de tension des batteries

C = capacité de la batterie

I_C = courant de recharge t = durée de recharge 1)

USB = tension et courant de recharge max. du port USB-C

1) Temps de recharge d'une sélection de batteries. En fonction de la capacité résiduelle et de la température des batteries, les temps de recharge réels peuvent différer des valeurs indiquées.

Température ambiante recommandée pour la recharge : 0 °C à 40 °C

Sous réserve de modifications résultant de progrès techniques.

□ Appareil de la classe de protection II

\~ courant alternatif
