STAB 18 LTX 150 BL - Sav METABO - Gratis brugsanvisning og manual

Produkttype	Trådløs stiksave
Mærke	Metabo
Model	STAB 18 LTX 150 BL
Batterispænding	18 V (Li-Ion)
Tomgangsslaghastighed	Op til 3000 slag/min
Slaglængde	15 mm
Skærekapacitet (træ)	Op til 150 mm
Skærekapacitet (stål)	Op til 10 mm
Skærekapacitet (aluminium)	Op til 20 mm
Geringsvinkel	0° – 45° (på begge sider)
Motor	Børsteløs (Brushless)
Vægt (uden batteri)	Ca. 2,2 kg
Lydniveau	Ca. 82 dB(A)
Vibration	Ca. 6,5 m/s²
Bladholder type	Værktøjsfri (SDS)
Yderligere funktioner	Startspærre, justerbar spånblæser, LED-belysning
Vedligeholdelse	Rengør regelmæssigt ventilationsåbningerne og bladets fastgørelse
Sikkerhed	Bladbrems, sikkerhedskontakt, beskyttelseshætte
Strømforsyning	Li-Ion batteri 18 V (kompatibel med CAS)
Leveringsomfang	Stiksave, savklinge, parallelsål, sekskantnøgle, kuffert
Garanti	3 år (online registrering)

Ofte stillede spørgsmål - STAB 18 LTX 150 BL METABO

Hvilket batteri skal bruges med Metabo STAB 18 LTX 150 BL?

Brug Metabo eller CAS (Cordless Alliance System) batterier på 18 V, helst med en kapacitet på mindst 4 Ah for optimal driftstid. Batteriet medfølger ikke til saven.

Hvordan skifter man klingen på stiksaven?

STAB 18 LTX 150 BL er udstyret med et værktøjsfrit bladskiftesystem (SDS). Tryk på udløsningshåndtaget, indsæt klingen til stop, og slip derefter håndtaget. Sørg for, at klingen er korrekt låst, før du starter.

Kan man skære skråt med denne sav?

Ja, sålen kan vippes fra 0° til 45° på begge sider. Skru låsehjulet løs, vip sålen til den ønskede vinkel, og skru det fast igen. Brug vinkelmarkeringerne for større præcision.

Hvordan justeres skærehastigheden?

Brug hastighedsjusteringshjulet på håndtaget. Drej det for at justere antallet af slag pr. minut afhængigt af materialet (træ, metal, plast). Højere hastigheder er velegnede til træ, lavere hastigheder til metal.

Hvad gør man, hvis saven ikke starter?

Kontroller først, at batteriet er opladet og korrekt isat. Sørg for, at startspærren (hvis til stede) er deaktiveret. Hvis problemet fortsætter, kontroller klingen og ventilationsåbningerne. Hvis intet virker, kontakt Metabos kundeservice.

Hvordan vedligeholder man stiksaven?

Rengør regelmæssigt ventilationsåbningerne med en børste for at undgå overophedning. Fjern spåner fra bladets fastgørelse. Smør klingestyreren med en dråbe olie. Opbevar saven et tørt sted.

Hvad er den maksimale skæredybde i træ?

Med en passende klinge kan skæredybden nå op til 150 mm i massivt træ. Brug en lang klinge, der er egnet til tykkelsen.

Er saven udstyret med en bladbrems?

Ja, Metabo STAB 18 LTX 150 BL har en bladbrems, der stopper klingen hurtigt, når kontakten slippes, hvilket øger sikkerheden.

Kan jeg bruge klinger fra andre mærker end Metabo?

Ja, saven accepterer standard T-shank klinger. Sørg for, at klingen er kompatibel med dimensionerne (skaft, tykkelse) og egnet til materialet, der skal skæres.

Hvordan bortskaffer man saven ved endt levetid?

Smid ikke apparatet sammen med husholdningsaffaldet. Aflever det på en WEEE-indsamlingsstation (affald af elektrisk og elektronisk udstyr) eller hos din forhandler. Brugte batterier skal bortskaffes separat.

BRUGSANVISNING STAB 18 LTX 150 BL METABO

Det kan lekke en lett sur, brennbar væske fra ødelagte Li-ion batterier.

Hvis batterivæske kommer i kontakt med huden, må du straks skylle med rikelig med vann. Hvis du får batterivæske i øynene, må du vaske med rent vann og straks oppsøke lege.

Ikke lad et fulladet batteri på nytt.

OBS! Hvis du vil se oppladingsgraden på et Li-ion batteri, tar du først ut batteriet fra laderen og trykker deretter på knappen på batteriet.

7.2 Vedlikeholdslading

USB-C-tilkoblingen (7) får bare elektrisk strøm (LED-indikatoren (8) lyser), när batteriet ikke lades.

ASC 290: Varsellyset (4) lyser permanent og ladeindikatoren (5) blinker: Laderen er for varm eller batteriet er for kaldt eller for varmt; batteriet lades med redusert effekt.

8.2 Varselindikatoren (4) blinker

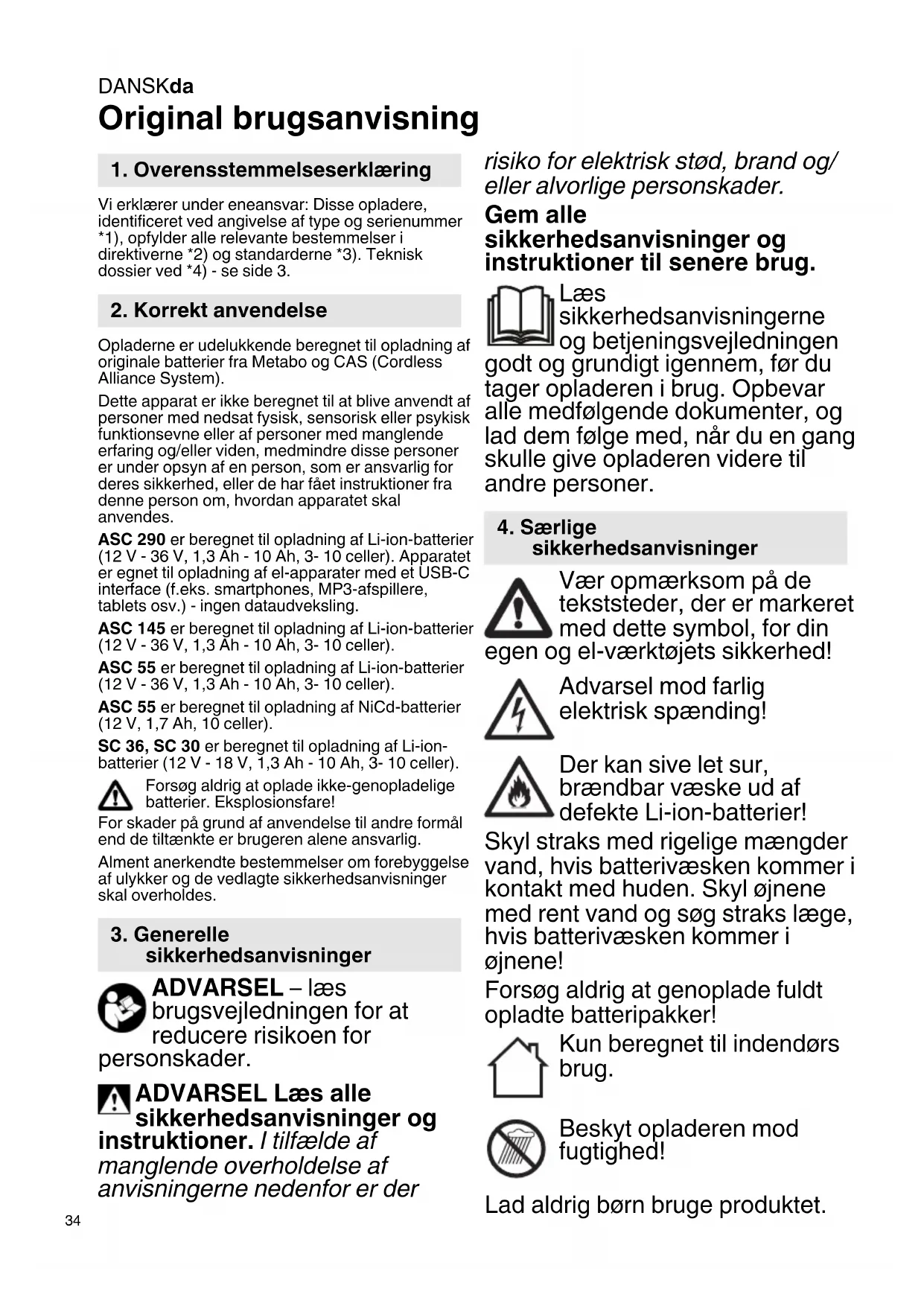

Vi erklærer under eneansvar: Disse opladere, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelser i direktiverne *2) og standarderne *3). Teknisk dossier ved *4) - se side 3.

2. Korrekt anvendelse

Opladerne er udelukkende beregnet til opladning af originale batterier fra Metabo og CAS (Cordless Alliance System).

Dette apparat er ikke beregnet til at blive anvendt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne eller af personer med manglende erfaring og/eller viden, medmindre disse personer er under opsyn af en person, som er ansvarlig for deres sikkerhed, eller de har fået instruktioner fra denne person om, hvordan apparatet skal anvendes.

ASC 290 er beregnet til opladning af Li-ion-batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 celler). Apparatet er egnet til opladning af el-apparater med et USB-C interface (f.eks. smartphones, MP3-afspillere, tablets osv.) - ingen dataudveksling.

ASC 145 er beregnet til opladning af Li-ion-batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 celler).

ASC 55 er beregnet til opladning af Li-ion-batterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 celler).

ASC 55 er beregnet til opladning af NiCd-batterier (12 V, 1,7 Ah, 10 celler).

SC 36, SC 30 er beregnet til opladning af Li-ion-batterier (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 celler).

Forsøg aldrig at oplade ikke-genopladelige batterier. Eksplosionsfare!

For skader på grund af anvendelse til andre formål end de tiltænkte er brugeren alene ansvarlig.

Alment anerkendte bestemmelser om forebyggelse af ulykker og de vedlagte sikkerhedsanvisninger skal overholdes.

3. Generelle sikkerhedsanvisninger

ADVARSEL – læs brugsvejledningen for at reducere risikoen for personskader.

ADVARSEL Læs alle sikkerhedsanvisninger og instruktioner. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der

risiko for elektrisk stød, brand og/eller alvorlige personskader.

Gem alle sikkerhedsanvisninger og instruktioner til senere brug.

Læs sikkerhedsanvisningerne og betjeningsvejledningen g grundigt igennem, før du opladeren i brug. Opbevar edfølgende dokumenter, og om følge med, når du en gang give opladeren videre til personer.

4. Særlige sikkerhedsanvisninger

Vær opmærksom på de tekststeder, der er markeret med dette symbol, for din og el-værktøjets sikkerhed!

Advarsel mod farlig elektrisk spænding!

Der kan sive let sur, brændbar væske ud af defekte Li-ion-batterier!

Skyl straks med rigelige mængder vand, hvis batterivæsken kommer i kontakt med huden. Skyl øjnene med rent vand og søg straks læge, hvis batterivæsken kommer i øjnene!

Forsøg aldrig at genoplade fuldt opladte batteripakker!

Kun beregnet til indendørs brug.

Beskyt opladeren mod fugtighed!

Lad aldrig børn bruge produktet.

Børn skal være under opsyn for at sikre, at de ikke leger med produktet.

Sørg for, at der ikke er børn i nærheden af opladeren og arbejdsområdet!

Opbevar opladeren utilgængeligt for børn!

I tilfælde af røgudvikling eller brand i opladeren skal du straks trække stikket ud af kontakten!

Stik ingen genstande ind i opladerens ventilationsspalter – Fare for elektrisk stød eller kortslutning!

Brug ingen defekte batteripakker! I områder med høj metalstøvbelastning må batteripakker ikke oplades med AIR COOLED-opladere.

ASC 290: Brug kun den originale Metabo nettilslutningsledning.

5. Oversigt

Se side 2. Illustrationerne gælder som eksempel for alle apparater.

1 Batteripakke (medleveres ikke)

2 Holder

3 Driftslampe

4 Advarselslampe

8 LED-visning (USB-C-tilslutning med spændingsforsyning) *

* afhængig af modellen

6. Idriftsættelse

Før du tager produktet i brug, skal du kontrollere, at den angivne netspænding og frekvens på typeskiltet er i overensstemmelse med data for din strømforsyning.

Produkter som dette, der genererer jævnstrøm, kan påvirke enkle fejlstrømsafbrydere. Anvend type F eller bedre, med en udløsningsstrøm på maks. 30 mA.

Før du tager opladeren i brug, bør du sikre dig, at ventilationsspalterne er frie.

Mindsteafstand til andre genstande min. 5 cm!

6.1 Selvtest

Tilslut stikket.

Advarselslampen (4) og driftslampen (3) lyser i ca. 1 sekund efter hinanden. Den indbyggede ventilator kører i ca. 5 sekunder.

7. Anvendelse

7.1 Opladning af batteripakke

Skub batteripakken helt ind til anslag i holderen (2).

Driftslampen (3) blinker.

Bemærk: For at få vist ladetilstanden ved Li-ion-batteripakker skal batteripakken først tages ud af opladeren, hvorefter der trykkes på tasten på batteripakken.

Når batteripakken er færdigopladet, skifter opladeren automatisk til vedligeholdelsesladning.

Batteripakken kan blive i opladeren og er dermed altid driftsklar.

7.3 Kun ASC 290: opladning af USB-udstyr

Tilslut kun USB-apparater, der er kompatible med USB-standarden. Brug med inkompatible apparater kan medføre fejlfunktioner, beskadigelser eller personskader.

Åbn dækslet (6) og indsæt en USB-enhed med et egnet kabel i USB-C-tilslutningen (7). Enheden oplades.

Der er kun spændingsforsyning på USB-C-tilslutningen (7) (LED-lampe (8) lyser), hvis der ikke oplades et batteri.

Er der samtidigt tilsluttet batteri og USB-udstyr, starter opladningen via USB automatisk efter afslutningen af batteriopladningen.

8. Fejl

8.1 Advarselslampen (4) lyser konstant

Batteripakken oplades ikke. Temperaturen er for høj/for lav. Ligger batteripakkens temperatur mellem 0 °C og 50 °C, begynder ladeprocessen automatisk.

ASC 290: Advarselslampen (4) lyser konstant og opladningsindikatoren (5) blinker: Opladeren er varm, batteripakken oplades med reduceret opladningseffekt.

DANSKda

8.2 Advarselslampen (4) blinker

• Batteripakken er defekt. Tag straks batteripakken ud af opladeren.
• Batteripakken er ikke skubbet rigtigt ind i holderen (2). Se kapitel 7.1.
• ASC 290: Advarselslampen (4) blinker og opladningsindikatoren (5) er slukket: Batteripakken oplades ikke, opladeren er varm.

9. Reparation

Reparationer på opladeren må kun foretages af faguddannede elektrikere!

Hvis netledningen til produktet beskadiges, skal den udskiftes af producenten eller kundeservice eller en tilsvarende kvalificeret person for at forebygge farer.

Henvend dig til din Metabo-forhandler, när du skal have repareret dine Metabo-opladere. Adresser findes på www.metabo.com.

10. Miljøbeskyttelse

Overhold de nationale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør.

Emballagematerialer skal bortskaffes i overenstemmelse med deres mærkning iht. retningslinjerne i din kommune. Yderligere oplysninger findes på www.metabo.com i området service.

Kun for EF-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og gennemførelsen i national lovgivning skal brugte el-værktøjer indsamles adskilt og afleveres miljørigtigt til genbrug.

11. Tekniske data

Se side 3.

U = batteripakkernes spændingsområder

C = batteripakkernes kapacitet

l_C = ladestrøm t = ladetid^1)

USB = spænding og maks. opladningsstrøm på USB-C-tilslutningen

1) Opladningstider på batterier valgt som eksempel. Afhængigt af batteriets resterende kapacitet samt temperatur kan de reelle opladningstider afvige fra disse angivelser.

Anbefalet omgivelsestemperatur ved opladning: 0 °C til 40 °C.

Forbeholdt ændringer som følge af tekniske fremskridt.

Produkt i beskyttelsesklasse II

\~ Vekselstrøm
