STAB 18 LTX 150 BL - Saha METABO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton pistosaha
Merkki	Metabo
Malli	STAB 18 LTX 150 BL
Akun jännite	18 V (Li-Ion)
Iskutaajuus tyhjäkäynnillä	Jopa 3000 iskua/min
Terän iskunpituus	15 mm
Leikkaussyvyys (puu)	Jopa 150 mm
Leikkaussyvyys (teräs)	Jopa 10 mm
Leikkaussyvyys (alumiini)	Jopa 20 mm
Viistokulma	0° – 45° (molemmilla puolilla)
Moottori	Harjaton (Brushless)
Paino (ilman akkua)	Noin 2,2 kg
Äänitaso	Noin 82 dB(A)
Tärinä	Noin 6,5 m/s²
Teränpidiketyyppi	Työkaluton (SDS)
Lisätoiminnot	Käynnistyksenestolaite, säädettävä lastunpuhallin, LED-valo
Huolto	Puhdista säännöllisesti tuuletusaukot ja terän kiinnitys
Turvallisuus	Terän jarrut, turvakytkin, suojakupu
Virtalähde	Li-Ion-akku 18 V (yhteensopiva CAS)
Toimitussisältö	Pistosaha, sahanterä, yhdensuuntaisohjain, kuusiokoloavain, kotelo
Takuu	3 vuotta (verkkorekisteröinti)

Usein kysytyt kysymykset - STAB 18 LTX 150 BL METABO

Mitä akkua käyttää Metabo STAB 18 LTX 150 BL:n kanssa?

Käytä Metabo- tai CAS (Cordless Alliance System) -akkuja, 18 V, mieluiten vähintään 4 Ah:n kapasiteetilla optimaalisen käyttöajan saavuttamiseksi. Akkua ei toimiteta sahan mukana.

Kuinka vaihtaa pistosahan terä?

STAB 18 LTX 150 BL on varustettu työkaluttomalla teränvaihtojärjestelmällä (SDS). Paina lukituksen vapautusvipua, työnnä terä pohjaan asti ja vapauta vipu. Varmista, että terä on lukittunut kunnolla ennen aloittamista.

Voiko tällä sahalla sahata viistoon?

Kyllä, pohjalevyä voidaan kallistaa 0° - 45° molemmille puolille. Löysää lukituspyörää, kallista pohjalevy haluttuun kulmaan ja kiristä. Käytä kulmamerkkejä tarkkuuden parantamiseksi.

Kuinka säätää leikkausnopeutta?

Käytä kahvassa olevaa nopeudensäätöpyörää. Kierrä sitä säätääksesi iskujen määrää minuutissa materiaalin mukaan (puu, metalli, muovi). Suuremmat nopeudet sopivat puulle, pienemmät metallille.

Mitä tehdä, jos saha ei käynnisty?

Tarkista ensin, että akku on ladattu ja asennettu oikein. Varmista, että käynnistyksenestolaite (jos sellainen on) on poistettu käytöstä. Jos ongelma jatkuu, tarkista terä ja tuuletusaukot. Jos mikään ei auta, ota yhteyttä Metabon huoltopalveluun.

Kuinka huoltaa pistosahaa?

Puhdista tuuletusaukot säännöllisesti harjalla ylikuumenemisen estämiseksi. Poista lastut terän kiinnityksestä. Voitele teränohjain öljytipalla. Säilytä sahaa kuivassa paikassa.

Mikä on suurin leikkaussyvyys puussa?

Sopivalla terällä leikkaussyvyys voi olla jopa 150 mm massiivipuussa. Käytä pitkää ja paksuuteen sopivaa terää.

Onko sahassa teränjarru?

Kyllä, Metabo STAB 18 LTX 150 BL on varustettu teränjarrulla, joka pysäyttää terän nopeasti kytkimen vapauttamisen jälkeen, parantaen turvallisuutta.

Voinko käyttää muiden merkkien teriä kuin Metabo?

Kyllä, saha hyväksyy T-häntäiset vakioterät. Varmista, että terä on yhteensopiva mittojen (häntä, paksuus) kanssa ja soveltuu leikattavaan materiaaliin.

Kuinka kierrättää saha käyttöiän lopussa?

Älä hävitä laitetta kotitalousjätteen mukana. Vie se SEEE-keräyspisteeseen (sähkö- ja elektroniikkalaiteromu) tai jälleenmyyjällesi. Käytetyt akut on kierrätettävä erikseen.

KÄYTTÖOHJE STAB 18 LTX 150 BL METABO

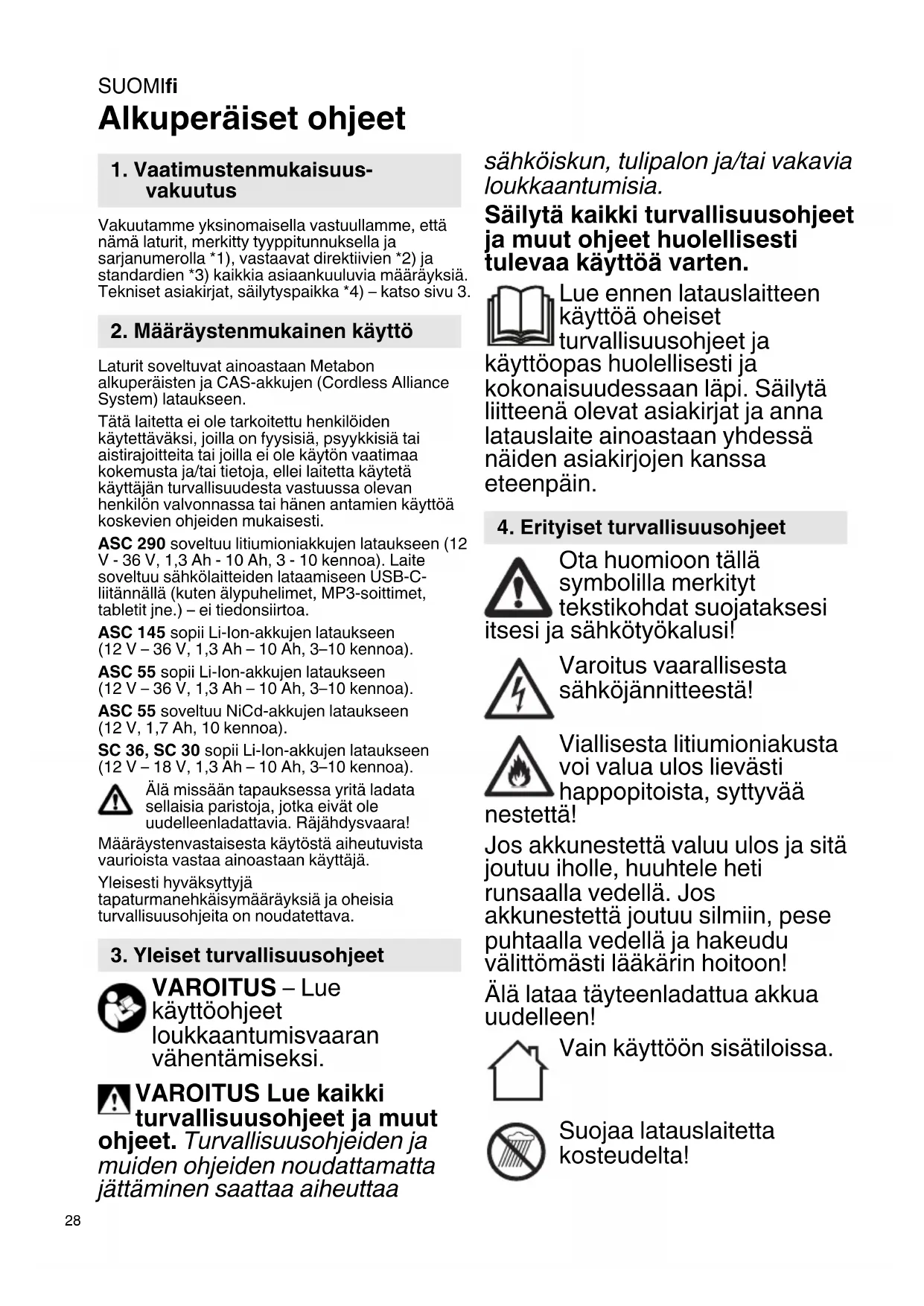

fi Alkuperäiset ohjeet 28

1. Vaatimustenmukaisuus-vakuutus

Vakuutamme yksinomaisella vastuullamme, että nämä laturit, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja standardien *3) kaikkia asiaankuuluvia määräyksiä. Tekniset asiakirjat, säilytyspaikka *4) – katso sivu 3.

2. Määräystenmukainen käyttö

Laturit soveltuvat ainoastaan Metabon alkuperäisten ja CAS-akkujen (Cordless Alliance System) lataukseen.

Tätä laitetta ei ole tarkoitettu henkilöiden käytettäväksi, joilla on fyysisiä, psyykkisiä tai aistirajoitteita tai joilla ei ole käytön vaatimaa kokemusta ja/tai tietoja, ellei laitetta käytetä käyttäjän turvallisuudesta vastuussa olevan henkilön valvonnassa tai hänen antamien käyttöä koskevien ohjeiden mukaisesti.

ASC 290 soveltuu litiumioniakkujen lataukseen (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 kennoa). Laite soveltuu sähkölaitteiden lataamiseen USB-C-liitännällä (kuten älypuhelimet, MP3-soittimet, tabletit jne.) – ei tiedonsiirtoa.

ASC 145 sopii Li-Ion-akkujen lataukseen (12 V – 36 V, 1,3 Ah – 10 Ah, 3–10 kennoa).

ASC 55 sopii Li-Ion-akkujen lataukseen (12 V – 36 V, 1,3 Ah – 10 Ah, 3–10 kennoa).

ASC 55 soveltuu NiCd-akkujen lataukseen (12 V, 1,7 Ah, 10 kennoa).

SC 36, SC 30 sopii Li-Ion-akkujen lataukseen (12 V – 18 V, 1,3 Ah – 10 Ah, 3–10 kennoa).

Älä missään tapauksessa yritä ladata sellaisia paristoja, jotka eivät ole uudelleenladattavia. Räjähdysvaara!

Määräystenvastaisesta käytöstä aiheutuvista vaurioista vastaa ainoastaan käyttäjä.

Yleisesti hyväksyttyjä tapaturmanehkäisymääräyksiä ja oheisia turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

VAROITUS – Lue

käyttöohjeet loukkaantumisvaaran vähentämiseksi.

VAROITUS Lue kaikki turvallisuusohjeet ja muut ohjeet. Turvallisuusohjeiden ja muiden ohjeiden noudattamatta jättäminen saattaa aiheuttaa

sähköiskun, tulipalon ja/tai vakavia loukkaantumisia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttöä varten.

Lue ennen latauslaitteen käyttöä oheiset turvallisuusohjeet ja käyttöopas huolellisesti ja kokonaisuudessaan läpi. Säilytä liitteenä olevat asiakirjat ja anna latauslaite ainoastaan yhdessä näiden asiakirjojen kanssa eteenpäin.

4. Erityiset turvallisuusohjeet

Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi a sähkötyökalusi!

Varoitus vaarallisesta sähköjännitteestä!

Viallisesta litiumioniakusta voi valua ulos lievästi happopitoista, syttyvää

nestettä!

Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akkunestettä joutuu silmiin, pese puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon! Älä lataa täyteenladattua akkua uudelleen!

Vain käyttöön sisätiloissa.

Suojaa latauslaitetta kosteudelta!

Älä missään tapauksessa anna lasten käyttää laitetta.

Huolehdi siitä, että lapset eivät pääse leikkimään laitteella.

Älä päästä lapsia latauslaitteen tai työskentelyalueen lähelle!

Säilytä latauslaitettasi siten, että lapset eivät pääse siihen käsiksi!

Irrota latauslaite heti verkkopistokkeesta, jos savua tai liekkejå esiintyy!

Älä laita mitään esineitä latauslaitteen tuuletusrakoihin - sähköiskun tai oikosulun vaara!

Älä käytä viallisia akkuja!

Älä lataa akkuja AIR COOLED - latureilla tiloissa, joissa on korkea metallipölypitoisuus.

ASC 290: Käytä vain alkuperäistä Metabon verkkokaapelia.

5. Yleiskuva

Katso sivu 2. Kuvat ovat esimerkkeinä kaikille laitteille.

1 Akku (ei sisälly toimitukseen)

2 Latausaukko

3 Toiminnan merkkivalo

4 Varoitusvalo

5 Lataustilan osoitin *

6 USB-suojus *

7 USB-C-liitäntä *

8 LED-valo (USB-C-liitännässä syöttöjännite) *

* mallin mukaan

6. Käyttöönotto

Vertaa ennen käyttöönottoa, että tyyppikilvessä ilmoitettu verkkojännite ja verkkotaajuus vastaavat paikallisen sähköverkon arvoja.

Tämänkaltaiset tasavirtaa muodostavat laitteet voisivat aiheuttaa häiriöitä yksinkertaiselle vikavirtasuojakytkimelle. Käytä tyypin F tai sitä parempaa kytkintä, jonka laukaisuvirta on enintään 30 mA.

Varmista ennen latauslaitteen käyttöönottoa, että tuuletusaukot ovat vapaina. Vähimmäisetäisyys muihin esineisiin väh. 5 cm!

6.1 Itsetesti

Asenna verkkopistoke verkkovirtaan.

Varoitusvalo (4) ja toiminnan merkkivalo (3) palavat perätysten n. 1 sekunnin ajan, integroitu tuuletin käy n. 5 sekunnin ajan.

7. Käyttö

7.1 Akun lataaminen

Työnnä akku kokonaan vasteeseen asti latausaukkoon (2).

Toiminnan merkkivalo (3) vilkkuu.

Ohje: Kun haluat nähdä Li-lon-akkujen varaustilan, ota ensin akku pois latauslaitteesta ja paina sitten akun painiketta.

7.2 Säilytyslataus

Kun lataus on päättynyt, latauslaite kytkeytyy automaattisesti ylläpitolataukselle.

Akku voidaan jättää latauslaitteeseen, jolloin se on aina käyttövalmis.

Toiminnan merkkivalo (3) palaa jatkuvasti.

7.3 Vain ASC 290: USB-laitteen lataus

Liitä vain sellaisia USB-laitteita, jotka ovat USB-standardin kanssa yhteensopivia. Jos ta käytetään yhteensopimattomien laitteiden sa, se voi aiheuttaa virhetoimintoja, vaurioita ja kaantumisia.

Avaa suojus (6) ja liitä USB-laite sopivalla johdolla USB-C-liitäntään (7). Laite latautuu.

USB-C-liitäntään (7) syötetään ainoastaan jännite (LED-valo (8) palaa), kun akkua ei ladata.

Kun akku ja USB-laite ovat samanaikaisesti liitettyinä, USB-lataus käynnistyy automaattisesti akun latauksen jälkeen.

8. Häiriö

8.1 Varoitusvalo (4) palaa jatkuvasti

Akku ei lataannu. Lämpötila liian korkea / liian matala. Kun akun lämpötila on 0 °C ja 50 °C välillä, lataus alkaa automaattisesti.

ASC 290: Varoitusvalo (4) palaa jatkuvasti ja lataustilan osoitin (5) vilkkuu: laturi kuuma, tai akku kylmä tai kuuma, akkua ladataan vähennetyllä latausteholla.

8.2 Varoitusvalo (4) vilkkuu

SUOMIfi

• Akku viallinen. Ota akku välittömästi pois latauslaitteesta.
• Akkua ei ole työnnetty oikein latausaukkoon (2). Katso luku 7.1.
• ASC 290: Varoitusvalo (4) vilkkuu ja lataustilan osoitin (5) on sammunut: akkua ei ladata, latauslaitteen lämpötila liian korkea.

9. Korjaus

Latauslaitteen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset!

Jos tämän laitteen verkkoliitäntäjohto vaurioituu, valmistajan, valmistajan huoltopalvelun tai vastaavan valtuutetun henkilön on vaihdettava se vaaratilanteiden välttämiseksi.

Korjausta tarvitsevien Metabo-latauslaitteiden yhteydessä käänny Metabo-edustajan puoleen. Katso osoitteet osoitteesta www.metabo.com.

10. Ympäristönsuojelu

Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden ympäristöystävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä.

Pakkausmateriaalit on hävitettävä paikallisia määräyksiä noudattaen niiden tunnisteiden mukaisesti. Lisätietoa löytyy osoitteessa www.metabo.com kohdassa Asiakaspalvelu.

Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteiden mukana! Sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin

2012/19/EU ja sen kansallisen täytäntöönpanon mukaan käytetyt sähkötyökalut on kerättävä erikseen ja toimitettava ympäristöä säästävään kierrätykseen.

11. Tekniset tiedot

Katso sivua 3.

U = akun jännitealueet

C = akun kapasiteetti

l_C = latausvirta t = latausaika 1)

USB = jännite ja USB-C-liitännän maks. latausvirta

1) Esimerkinomaisesti valitun akun latausaika. Jäännöskapasiteetista ja akun lämpötilasta määräytyen todelliset latausajat voivat poiketa annetuista tiedoista.

Suositeltu ympäristön lämpötila ladattaessa: 0 °C ... 40 °C.

Pidätämme oikeuden teknisen kehityksen vaatimien muutoksien tekemiseen.

Suojausluokan II laite

\~ Vaihtovirta

* olenevalt mudelist
