STAB 18 LTX 150 BL - Pjūklas METABO - Nemokama naudojimo instrukcija

Produkto tipas	Belaidis dėlionės pjūklas
Prekės ženklas	Metabo
Modelis	STAB 18 LTX 150 BL
Akumuliatoriaus įtampa	18 V (Li-Ion)
Tuščiosios eigos smūgių skaičius	Iki 3000 smūgių/min
Pjūklo eiga	15 mm
Pjovimo gylis (mediena)	Iki 150 mm
Pjovimo gylis (plienas)	Iki 10 mm
Pjovimo gylis (aliuminis)	Iki 20 mm
Kampinis pjovimas	0° – 45° (iš abiejų pusių)
Variklis	Be šepetėlių (Brushless)
Svoris (be akumuliatoriaus)	Apie 2,2 kg
Triukšmo lygis	Apie 82 dB(A)
Vibracija	Apie 6,5 m/s²
Pjūklo laikiklio tipas	Be įrankio (SDS)
Papildomos funkcijos	Apsauga nuo netyčinio paleidimo, reguliuojamas drožlių pūstuvas, LED apšvietimas
Priežiūra	Reguliariai valykite ventiliacijos angas ir pjūklo laikiklį
Sauga	Pjūklo stabdys, saugos jungiklis, apsauginis dangtelis
Maitinimas	Li-Ion akumuliatorius 18 V (suderinamas su CAS)
Pristatymo komplektacija	Dėlionė, pjūklo diskas, lygiagretusis ribotuvas, šešiabriaunis raktas, dėklas
Garantija	3 metai (registracija internete)

Dažnai užduodami klausimai - STAB 18 LTX 150 BL METABO

Kokią bateriją naudoti su Metabo STAB 18 LTX 150 BL?

Naudokite Metabo arba CAS (Cordless Alliance System) 18 V baterijas, pageidautina, kad talpa būtų ne mažesnė kaip 4 Ah, kad būtų užtikrintas optimalus veikimo laikas. Baterija į komplektą neįeina.

Kaip pakeisti dėlionės pjūklą?

STAB 18 LTX 150 BL turi sistemą, leidžiančią keisti pjūklą be įrankio (SDS). Paspauskite atlaisvinimo svirtelę, įkiškite pjūklą iki galo, tada atleiskite svirtelę. Prieš pradėdami darbą įsitikinkite, kad pjūklas yra tinkamai užfiksuotas.

Ar galima šiuo pjūklu pjauti kampu?

Taip, pagrindo plokštė gali būti pakreipta nuo 0° iki 45° iš abiejų pusių. Atsukite fiksavimo rankenėlę, pakreipkite plokštę norimu kampu ir vėl priveržkite. Kad būtų tiksliau, naudokite kampo žymes.

Kaip reguliuoti pjovimo greitį?

Naudokite ant rankenos esantį greičio reguliavimo ratuką. Sukite jį, kad pritaikytumėte smūgių per minutę skaičių pagal medžiagą (mediena, metalas, plastikas). Didesnis greitis tinka medienai, mažesnis – metalui.

Ką daryti, jei pjūklas neužsiveda?

Pirmiausia patikrinkite, ar baterija įkrauta ir tinkamai įdėta. Įsitikinkite, kad apsauga nuo netyčinio paleidimo (jei yra) yra išjungta. Jei problema išlieka, patikrinkite pjūklą ir ventiliacijos angas. Jei niekas nepadeda, kreipkitės į Metabo techninės priežiūros tarnybą.

Kaip prižiūrėti dėlionę?

Reguliariai valykite ventiliacijos angas šepetėliu, kad išvengtumėte perkaitimo. Pašalinkite drožles nuo pjūklo laikiklio. Sutepkite pjūklo kreiptuvą lašeliu aliejaus. Laikykite pjūklą sausoje vietoje.

Koks yra maksimalus pjovimo gylis medienoje?

Naudojant tinkamą pjūklą, pjovimo gylis gali siekti iki 150 mm kietmedyje. Naudokite ilgą ir pagal storį tinkamą pjūklą.

Ar pjūklas turi pjūklo stabdį?

Taip, Metabo STAB 18 LTX 150 BL turi pjūklo stabdį, kuris greitai sustabdo pjūklą atleidus jungiklį, taip pagerindamas saugumą.

Ar galiu naudoti kitų markių pjūklus nei Metabo?

Taip, pjūklas priima standartinius T formos kotelio pjūklus (T-shank). Įsitikinkite, kad pjūklas yra suderinamas pagal matmenis (kotelis, storis) ir tinkamas pjovimo medžiagai.

Kaip išmesti pjūklą pasibaigus jo tarnavimo laikui?

Neišmeskite įrenginio su buitinėmis atliekomis. Nugabenkite jį į WEEE (elektros ir elektroninės įrangos atliekų) surinkimo punktą arba pas savo prekiautoją. Panaudotos baterijos turi būti perdirbamos atskirai.

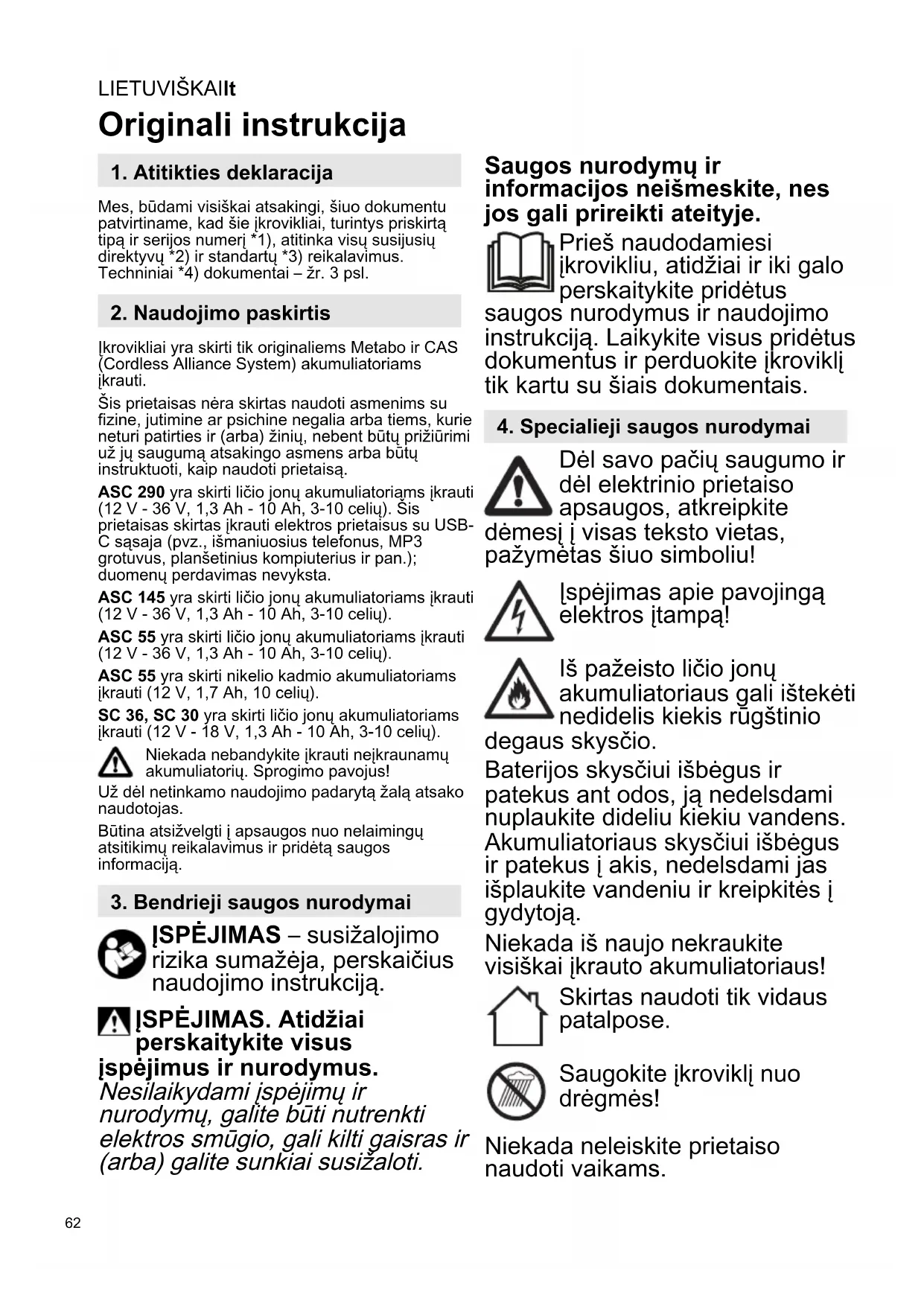

NAUDOJIMO INSTRUKCIJA STAB 18 LTX 150 BL METABO

Mes, būdami visiškai atsakingi, šiuo dokumentu patvirtiname, kad šie įkrovikliai, turintys priskirtą tipą ir serijos numerį *1), atitinka visų susijusių direktyvų *2) ir standartų *3) reikalavimus. Techniniai *4) dokumentai – žr. 3 psl.

2. Naudojimo paskirtis

İkrovikliai yra skirti tik originaliems Metabo ir CAS (Cordless Alliance System) akumuliatoriams ikrauti.

Šis prietaisas nėra skirtas naudoti asmenims su fizine, jutimine ar psichine negalia arba tiems, kurie neturi patirties ir (arba) žinių, nebent būtų prižiūrimi už jų saugumą atsakingo asmens arba būtų instruktuoti, kaip naudoti prietaisą.

ASC 290 yra skirti ličio jonų akumuliatoriąms įkrauti (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celių). Sis prietaisas skirtas įkrauti elektros prietaisus su USB-C sąsaja (pvz., išmaniuosius telefonus, MP3 grotuvus, planšetinius kompiuterius ir pan.); duomenų perdavimas nevyksta.

ASC 145 yra skirti ličio jonų akumuliatoriams įkrauti (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celių).

ASC 55 yra skirti ličio jonų akumuliatoriams įkrauti (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celių).

ASC 55 yra skirti nikelio kadmio akumuliatoriams ikrauti (12 V, 1,7 Ah, 10 celių).

SC 36, SC 30 yra skirti ličio jonų akumuliatoriams įkrauti (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 celių).

Niekada nebandykite ikrauti nejkraunamų akumuliatorių. Sprogimo pavojus!

Už dėl netinkamo naudojimo padarytą žalą atsako naudotojas.

Būtina atsižvelgti į apsaugos nuo nelaimingų atsitikimų reikalavimus ir pridėtą saugos informaciją.

3. Bendrieji saugos nurodymai

İSPĖJIMAS – susižalojimo rizika sumažėja, perskaičius naudojimo instrukciją.

JSPĖJIMAS. Atidžiai perskaitykite visus ējimus ir nurodymus.

Nesilaikydami įspėjimų ir nurodymų, galite būti nutrenkti elektros smūgio, gali kilti gaisras ir (arba) galite sunkiai susižaloti.

Saugos nurodymų ir informacijos neišmeskite, nes jos gali prireikti ateityje.

Prieš naudodamiesi jkrovikliu, atidžiai ir iki galo perskaitykite pridėtus s nurodymus ir naudojimo ciją. Laikykite visus pridėtus entus ir perduokite jkroviklį u su šiais dokumentais.

4. Specialieji saugos nurodymai

Dėl savo pačių saugumo ir dėl elektrinio prietaiso apsaugos, atkreipkite

dėmesį į visas teksto vietas, pažymėtas šiuo simboliu!

lspėjimas apie pavojingą elektros įtampa!

Iš pažeisto ličio jonų akumuliatoriaus gali ištekėti nedidelis kiekis rūgštínio

degaus skysčio.

Baterijos skysčiui išbėgus ir patekus ant odos, ją nedelsdami nuplaukite dideliu kiekiu vandens. Akumuliatoriaus skysčiui išbėgus ir patekus į akis, nedelsdami jas išplaukite vandeniu ir kreipkitės į gydytoją.

Niekada iš naujo nekraukite visiškai įkrauto akumuliatoriaus!

Skirtas naudoti tik vidaus patalpose.

Saugokite jkroviklj nuo drègmès!

Niekada neleiskite prietaiso naudoti vaikams.

Reikia prižiūrėti vaikus ir užtikrinti, kad jie nežaistų su prietaisu.

Saugokite, kad vaikai nebūtų šalia įkroviklio ar jo veikimo vietos!

Laikykite jkrovikl taip, kad jis būtų neprieinamas vaikams!

Jei iš įkroviklio pasirodo dūmai arba ugnis, nedelsdami ištraukite kištuką iš elektros tinklo!

Nekiškite jokių daiktų į įkroviklio ventiliacijos angas - elektros smūgio ar trumpojo jungimo pavojus!

Nenaudokite sugedusių akumuliatorių!

Nekraukite akumuliatorių „AIR COOLED“ įkrovikliais zonose, kuriose yra daug metalų dulkių. ASC 290: naudokite tik originalų Metabo maitinimo jungties kabelį.

5. Apžvalga

Žr. 2 psl. Paveiksléliai yra pavyzdiniai visiems prietaisams.

1 Akumuliatorius (į komplektą nejeina)

2 |krovimo lizdas

3 Maitinimo indikatorius

4 lspėjamasis indikatorius

5 |krovimo būsenos indikatorius *

6 USB dangtelis *

7 USB-C sąsaja *

8 LED indikatorius (maitinamas per USB-C sąsają) *

* priklauso nuo modelio

6. Eksploatacijos pradžia

Prieš pradedant eksploatuoti, palyginkite, ar informacinėje plokštelėje nurodyta tinklo įtampa ir tinklo dažnis sutampa su jūsų elektros tinklo duomenimis.

Tokie prietaisai, kaip šis, gaminantys nuolatinę srove, gali paveikti paprastus nuotėkio srovės apsauginius išjungiklius. Naudokite F tipo arba geresnį, kurio išjungimo srove yra maks. 30 mA.

Prieš ijungdami jkroviklj, isitikinkite, kad ventiliacijos angos yra laisvos. Mažiausias atstumas iki kitų objektų min. 5 cm!

6.1 Savikontrolès testas

lkiškite kištuką.

Įspėjamasis indikatorius (4) ir maitinimo indikatorius (3) pradeda šviesti vienas po kita apie 1 sekundę, įmontuotas ventiliatorius veikia apie 5 sekundes.

7. Naudojimas

7.1 Akumuliatoriaus jkrovimas

Akumuliatorių visiškai, iki galo įstumkite į ikrovimo lizdą (2).

Maitinimo indikatorius (3) mirksi.

Pastaba: norėdami patikrinti ličio jonų akumuliatoriaus įkrovos būseną, iš pradžių išimkite akumuliatorių iš įkroviklio ir tada paspauskīte mygtuką ant akumuliatoriaus.

7.2 Palaikomasis jkrovimas

Baigus jkrovimą, jkroviklis automatiškai persijungia i palaikomojo jkrovimo režimą.

Akumuliatorius gali likti jkroviklyje ir taip jis visada bus paruoštas naudoti.

Maitinimo indikatorius (3) nuolat šviečia.

7.3 Tik ASC 290: jkrauti USB prietaisą

Prijunkite tik tuos USB prietaisus, kurie yra suderinami su USB standartu. Naudojimas su nesuderinamais prietaisais gali tapti trikčių, gedimų arba sužalojimų priežastimi.

Atidarykite dangtelj (6) ir prijunkite USB prietaisą per USB-C sąsają (7) tinkamu kabeliu. Prietaisas bus jkraunamas.

Maitinimas per USB-C sąsają (7) bus tiekiamas tik tada (LED indikatorius (8) šviečia), kai nebus kraunamas joks akumuliatorius.

Jei akumuliatorius ir USB prietaisas bus prijungti vienu metu, USB jkrovimo procesas prasidės automatiškai pasibaigus akumuliatoriaus jkrovimo procesui.

8. Sutrikimai

8.1 Ispėjamasis indikatorius (4) nuolat šviečia

Akumuliatorius – nekraunamas. Per aukšta / per žema temperatūra. Jei akumuliatoriaus temperatūra yra nuo 0 °C iki 50 °C, įkrovimas prasideda automatiškai.

ASC 290: įspėjamasis indikatorius (4) nuolat šviečia, o įkrovos būsenos indikatorius (5) mirksi: įkroviklis karštas, akumuliatorius šaltas ar karštas, akumuliatorius įkraunamas su sumažinta įkrovimo galia.

LIETUVIŠKAIIt

8.2 |spėjamasis indikatorius (4) mirksi

\~ kintamoji srové

• Akumuliatorius yra sugedęs. Akumuliatorių nedelsdami išimkite iš įkroviklio.
• Akumuliatorius nebuvo tinkamai įstumtas įjkrovimo lizda (2). Žr. 7.1 skyrių.
• ASC 290: įspėjamasis indikatorius (4) mirksi, o įkrovos būsenos indikatorius (5) išsijungęs: akumuliatorius nėra įkraunamas, įkroviklis karštas.

9. Remontas

Ikroviklio remonta gali atlikti TIK kvalifikuotas elektrikas!

Jei sugadintas šio prietaiso maitinimo laidas, siekiant išvengti pavojų, jį turi pakeisti gamintojo arba jo klientų aptarnavimo tarnybos specialistas arba panašiai kvalifikuotas asmuo.

Jei turite „Metabo“ jkroviklių, kuriuos reikia remontuoti, susisiekite su „Metabo“ aptarnavimo centru. Adresus rasite internetiniame puslapyje www.metabo.com.

10. Aplinkos apsauga

Atsižvelkite i taikomus šalinimo ir nebenaudojamų įrankių, pakuočių bei priedų perdirbimo reikalavimus.

Pakavimo medžiagos turi būti utilizuojamos remiantis jų ženklinimu, laikantis savivaldybės direktyvų. Daugiau informacijos rasite www.metabo.com, skiltyje „Paslauga“.

Tik ES šalims: nemeskite elektrinių įrankių kartu su buitinėmis atliekomis! Pagal Europos direktyvą 2012 / 19 / ES dėl elektros ir elektroninės įrangos atliekų ir jos perkėlimo į nacionalinę teisę aktus, panaudoti elektriniai įrankiai turi būti renkami atskirai ir perdirbami aplinkai saugiu būdu.

11. Techninės specifikacijos

Žr. 3 puslapi.

U = akumuliatoriaus jtampos diapazonas

C = akumuliatoriaus talpa

I_C = jkrovimo srové t = jkrovimo laikas 1)

USB = USB-C sąsajos įtampa ir maksimali jkrovimo srove

1) Kaip pavyzdžiai pasirinktų akumuliatorių įkrovimo laikai. Priklausomai nuo likusios akumuliatoriaus talpos ir temperatūros, realus įkrovimo laikas gali skirtis nuo nurodyto specifikacijose.

Rekomenduojama aplinkos temperatūra sandėliavimo metu: nuo 0 °C iki 40 °C.

Tobulėjant technologijoms, prietaiso dalys ar specifikacijos gali keistis.

□ Prietaiso apsaugos klasė – II
