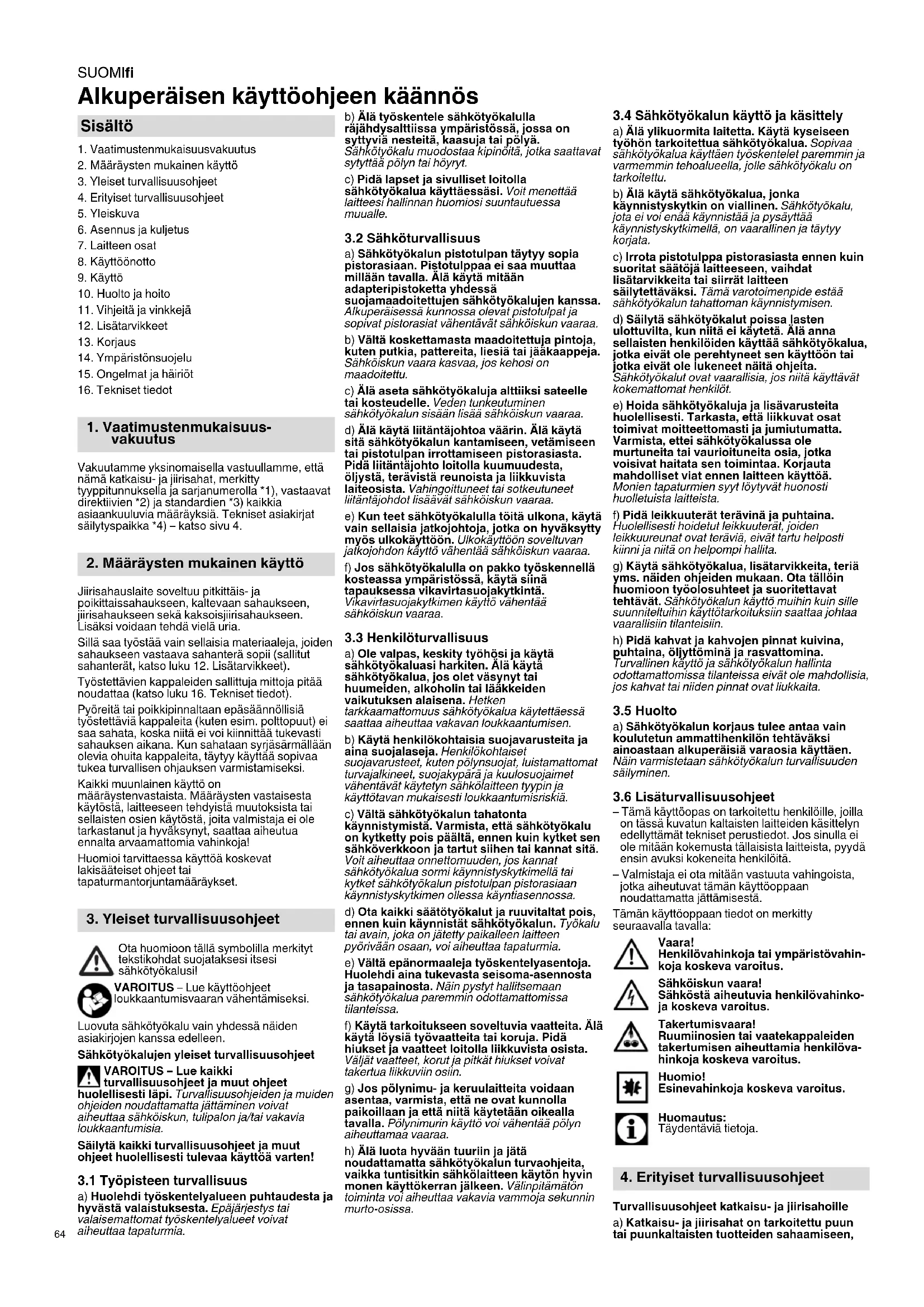

KÄYTTÖOHJE KGSV 72 Xact SYM METABO

Alkuperäisen käyttöohjeen käännös

1. Vaatimustenmukaisuusvakuutus

2. Määräysten mukainen käyttö

3. Yleiset turvallisuusohjeet

4. Erityiset turvallisuusohjeet

6. Asennus ja kuljetus

11. Vihjeitä ja vinkkejä

14. Ympäristönsuojelu

15. Ongelmat ja häiriöt

Vakuutamme yksinomaisella vastuullamme, että nämä katkaisu- ja jiirisahat, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja standardien *3) kaikkia asiaankuuluvia määräyksiä. Tekniset asiakirjat säilytyspaikka *4) – katso sivu 4. Jiirisahauslaite soveltuu pitkittäis- ja poikittaissahaukseen, kaltevaan sahaukseen, jiirisahaukseen sekä kaksoisjiirisahaukseen. Lisäksi voidaan tehdä vielä uria. Sillä saa työstää vain sellaisia materiaaleja, joiden sahaukseen vastaava sahanterä sopii (sallitut sahanterät, katso luku 12. Lisätarvikkeet). Työstettävien kappaleiden sallittuja mittoja pitää noudattaa (katso luku 16. Tekniset tiedot). Pyöreitä tai poikkipinnaltaan epäsäännöllisiä työstettäviä kappaleita (kuten esim. polttopuut) ei saa sahata, koska niitä ei voi kiinnittää tukevasti sahauksen aikana. Kun sahataan syrjäsärmällään olevia ohuita kappaleita, täytyy käyttää sopivaa tukea turvallisen ohjauksen varmistamiseksi. Kaikki muunlainen käyttö on määräystenvastaista. Määräysten vastaisesta käytöstä, laitteeseen tehdyistä muutoksista tai sellaisten osien käytöstä, joita valmistaja ei ole tarkastanut ja hyväksynyt, saattaa aiheutua ennalta arvaamattomia vahinkoja! Huomioi tarvittaessa käyttöä koskevat lakisääteiset ohjeet tai tapaturmantorjuntamääräykset. Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi itsesi sähkötyökalusi! VAROITUS – Lue käyttöohjeet loukkaantumisvaaran vähentämiseksi. Luovuta sähkötyökalu vain yhdessä näiden asiakirjojen kanssa edelleen. Sähkötyökalujen yleiset turvallisuusohjeet VAROITUS – Lue kaikki turvallisuusohjeet ja muut ohjeet huolellisesti läpi. Turvallisuusohjeiden ja muiden ohjeiden noudattamatta jättäminen voivat aiheuttaa sähköiskun, tulipalon ja/tai vakavia loukkaantumisia. Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttöä varten!

3.1 Työpisteen turvallisuus

a) Huolehdi työskentelyalueen puhtaudesta ja hyvästä valaistuksesta. Epäjärjestys tai valaisemattomat työskentelyalueet voivat aiheuttaa tapaturmia. b) Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan huomiosi suuntautuessa muualle.

3.2 Sähköturvallisuus

a) Sähkötyökalun pistotulpan täytyy sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään adapteripistoketta yhdessä suojamaadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. c) Älä aseta sähkötyökaluja alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään lisää sähköiskun vaaraa. d) Älä käytä liitäntäjohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, vetämiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä liitäntäjohto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista laiteosista. Vahingoittuneet tai sotkeutuneet liitäntäjohdot lisäävät sähköiskun vaaraa. e) Kun teet sähkötyökalulla töitä ulkona, käytä vain sellaisia jatkojohtoja, jotka on hyväksytty myös ulkokäyttöön. Ulkokäyttöön soveltuvan jatkojohdon käyttö vähentää sähköiskun vaaraa. f) Jos sähkötyökalulla on pakko työskennellä kosteassa ympäristössä, käytä siinä tapauksessa vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3.3 Henkilöturvallisuus

a) Ole valpas, keskity työhösi ja käytä sähkötyökaluasi harkiten. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa aiheuttaa vakavan loukkaantumisen. b) Käytä henkilökohtaisia suojavarusteita ja aina suojalaseja. Henkilökohtaiset suojavarusteet, kuten pölynsuojat, luistamattomat turvajalkineet, suojakypärä ja kuulosuojaimet vähentävät käytetyn sähkölaitteen tyypin ja käyttötavan mukaisesti loukkaantumisriskiä. c) Vältä sähkötyökalun tahatonta käynnistymistä. Varmista, että sähkötyökalu on kytketty pois päältä, ennen kuin kytket sen sähköverkkoon ja tartut siihen tai kannat sitä. Voit aiheuttaa onnettomuuden, jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa. d) Ota kaikki säätötyökalut ja ruuvitaltat pois, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka on jätetty paikalleen laitteen pyörivään osaan, voi aiheuttaa tapaturmia. e) Vältä epänormaaleja työskentelyasentoja. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Näin pystyt hallitsemaan sähkötyökalua paremmin odottamattomissa tilanteissa. f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. g) Jos pölynimu- ja keruulaitteita voidaan asentaa, varmista, että ne ovat kunnolla paikoillaan ja että niitä käytetään oikealla tavalla. Pölynimurin käyttö voi vähentää pölyn aiheuttamaa vaaraa. h) Älä luota hyvään tuuriin ja jätä noudattamatta sähkötyökalun turvaohjeita, vaikka tuntisitkin sähkölaitteen käytön hyvin monen käyttökerran jälkeen. Välinpitämätön toiminta voi aiheuttaa vakavia vammoja sekunnin murto-osissa.

3.4 Sähkötyökalun käyttö ja käsittely

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. b) Älä käytä sähkötyökalua, jonka käynnistyskytkin on viallinen. Sähkötyökalu, jota ei voi enää käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja täytyy korjata. c) Irrota pistotulppa pistorasiasta ennen kuin suoritat säätöjä laitteeseen, vaihdat lisätarvikkeita tai siirrät laitteen säilytettäväksi. Tämä varotoimenpide estää sähkötyökalun tahattoman käynnistymisen. d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät ole perehtyneet sen käyttöön tai jotka eivät ole lukeneet näitä ohjeita. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. e) Hoida sähkötyökaluja ja lisävarusteita huolellisesti. Tarkasta, että liikkuvat osat toimivat moitteettomasti ja jumiutumatta. Varmista, ettei sähkötyökalussa ole murtuneita tai vaurioituneita osia, jotka voisivat haitata sen toimintaa. Korjauta mahdolliset viat ennen laitteen käyttöä. Monien tapaturmien syyt löytyvät huonosti huolletuista laitteista. f) Pidä leikkuuterät terävinä ja puhtaina. Huolellisesti hoidetut leikkuuterät, joiden leikkuureunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita. g) Käytä sähkötyökalua, lisätarvikkeita, teriä yms. näiden ohjeiden mukaan. Ota tällöin huomioon työolosuhteet ja suoritettavat tehtävät. Sähkötyökalun käyttö muihin kuin sille suunniteltuihin käyttötarkoituksiin saattaa johtaa vaarallisiin tilanteisiin. h) Pidä kahvat ja kahvojen pinnat kuivina, puhtaina, öljyttöminä ja rasvattomina. Turvallinen käyttö ja sähkötyökalun hallinta odottamattomissa tilanteissa eivät ole mahdollisia, jos kahvat tai niiden pinnat ovat liukkaita.

a) Sähkötyökalun korjaus tulee antaa vain koulutetun ammattihenkilön tehtäväksi ainoastaan alkuperäisiä varaosia käyttäen. Näin varmistetaan sähkötyökalun turvallisuuden säilyminen.

3.6 Lisäturvallisuusohjeet

– Tämä käyttöopas on tarkoitettu henkilöille, joilla on tässä kuvatun kaltaisten laitteiden käsittelyn edellyttämät tekniset perustiedot. Jos sinulla ei ole mitään kokemusta tällaisista laitteista, pyydä ensin avuksi kokeneita henkilöitä. – Valmistaja ei ota mitään vastuuta vahingoista, jotka aiheutuvat tämän käyttöoppaan noudattamatta jättämisestä. Tämän käyttöoppaan tiedot on merkitty seuraavalla tavalla: Vaara! Henkilövahinkoja tai ympäristövahin- koja koskeva varoitus. Sähköiskun vaara! Sähköstä aiheutuvia henkilövahinko- ja koskeva varoitus. Takertumisvaara! Ruumiinosien tai vaatekappaleiden takertumisen aiheuttamia henkilöva- hinkoja koskeva varoitus. Huomio! Esinevahinkoja koskeva varoitus. Huomautus: Täydentäviä tietoja. Turvallisuusohjeet katkaisu- ja jiirisahoille a) Katkaisu- ja jiirisahat on tarkoitettu puun tai puunkaltaisten tuotteiden sahaamiseen, Sisältö

1. Vaatimustenmukaisuus-

2. Määräysten mukainen käyttö

3. Yleiset turvallisuusohjeet

4. Erityiset turvallisuusohjeetSUOMI fi

niillä ei saa sahata rautaisia kappaleita kuten rimoja, sauvoja, ruuveja jne... Hiontapöly jumittaa liikkuvat osat kuten esim. alemman suojuksen. Sahauskipinät polttavat alemman suojuksen, välilaatan ja muut muoviosat. b) Kiinnitä työstettävä kappale mahdollisuuksien mukaan puristimilla. Jos pidät käsin kiinni työstettävästä kappaleesta, pidä kätesi vähintään 100 mm:n etäisyydellä sahanterän kaikista sivuista. Älä käytä tätä sahaa sellaisten kappaleiden sahaamiseen, jotka ovat liian pieniä kiinnitettäväksi tai joista ei voi pitää käsin kiinni. Jos kätesi ovat liian lähellä sahanterää, on olemassa suuri onnettomuusvaara käsien joutumisesta kosketuksiin sahanterän kanssa. Älä pidä kiinni siltä puolelta, jolle sahanpää kallistetaan. Älä aseta käsiäsi ristikkäin. c) Työstettävä kappale ei saa liikkua ja se pitää joko kiristää kiinni tai painaa tukea ja pöytää vasten. Älä työnnä työstettävää kappaletta sahanterään, äläkä koskaan sahaa "vapaalla kädellä". Irralliset ja liikkuvat työstettävät kappaleet voivat sinkoutua ulos suurella nopeudella ja aiheuttaa loukkaantumisia. d) Työnnä saha työstettävän kappaleen läpi. Vältä sahan vetämistä työstettävän kappaleen läpi. Yhtä leikkuuta varten nosta sahanpää ja vedä se työstettävän kappaleen yläpuolelle sahaamatta. Kytke sen jälkeen moottori päälle, käännä saha alas ja paina se työstettävän kappaleen läpi. Sahaa vedettäessä on vaara, että sahanterä nousee työstettävästä kappaleesta ja sahanteräyksikkö sinkoutuu voimalla käyttää päin. e) Älä koskaan aseta kättäsi ristikkäin suunnitellun sahauslinjan päälle sahanterän edessä tai takana. Työstettävän kappaleen tukeminen "ristikkäisin käsin" ts. työstettävän kappaleen pitäminen oikealta sahanterän vierestä vasemmalla kädellä tai päinvastoin, on erittäin vaarallista. f) Älä koske sahanterän pyöriessä tukeen takapuolelta. Älä koskaan alita 100 mm:n turvallisuusetäisyyttä käden ja pyörivän sahanterän välillä (koskee sahanterän molempia puolia, esim. puujätettä poistettaessa). Pyörivän sahanterän etäisyys käteen ei ole aina havaittavissa ja voit sen vuoksi loukkaantua vakavasti. g) Tarkasta työstettävä kappale ennen sahausta. Jos työstettävä kappale on kaareva tai käyristynyt, kiristä se käyrältä puolelta tukea vasten. Varmista aina, että sahauslinjassa ei ole rakoa työstettävän kappaleen, tuen ja pöydän välillä. Kaarevat tai käyrät työstettävä kappaleet voivat kiertyä tai siirtyä paikaltaan ja aiheuttaa pyörivän sahanterän jumittumisen sahattaessa. Työstettävässä kappaleessa ei saa olla nauloja tai muita vieraita kappaleita. h) Käytä sahaa vasta sen jälkeen, kun pöydällä ei ole työkaluja, puujätettä jne., pöydällä saa olla vain työstettävä kappale. Pienet jätteet, irralliset puupalat ja muut esineet, jotka joutuvat kosketuksiin pyörivän terän kanssa, voivat sinkoutua pois suurella nopeudella.

i) Sahaa aina vain yhtä työstettävää

kappaletta. Monikerroksisesti ladottuja työstettäviä kappaleita ei voi kunnolla kiinnittää tai niistä ei voi pitää kunnolla kiinni ja ne voivat aiheuttaa terän jumittumisen tai ne voivat luiskahtaa pois. j) Varmista aina ennen käyttöä, että jiirisaha on tasaisella, tukevalla työskentelypinnalla. Tasainen ja tukeva työskentelypinta estää jiirisahan muuttumisen epävakaaksi. k) Suunnittele työsi. Kiinnitä jokaisen sahanterän kaltevuuden tai jiirikulman säädön yhteydessä huomiota siihen, että säädettävä tuki on oikein asetettu ja että se tukee työstettävää kappaletta eikä joudu kosketuksiin terän tai suojuksen kanssa. Sahanterän koko liikerata pitää simuloida ilman koneen päälle kytkemistä ja pöydällä olevaa työstettävää kappaletta sen varmistamiseksi, että ei ole esteitä eikä tuen leikkautumisvaaraa. l) Kun työstät kappaleita, jotka ovat leveämpiä tai pidempiä kuin pöydän yläpinta, varmista riittävä tuki esim. pidentämällä pöytää tai sahapukkia. Työstettävät kappaleet, jotka ovat pidempiä tai leveämpi kuin jiirissahan pöytä, voivat kallistua, jos niitä ei tueta. Jos katkaistu puu tai työstettävä kappale kallistuu, se voi nostaa alemman suojuksen tai pyörivä terä voi singota sen hallitsemattomasti pois. m) Älä käytä apuna muita henkilöitä pöydän pidentämisen tai lisätukemisen sijasta. Työstettävän kappaleen epävakaa tukeminen voi aiheuttaa terän jumittumisen. Työstettävä kappale voi myös siirtyä sahauksen aikana ja vetää avustajan pyörivään terään. n) Katkaistua kappaletta ei saa painaa pyörivää sahanterää vasten. Jos on ahtaat tilat esim. pitkittäistukia käytettäessä, sahattu kappale voi kiilautua terään ja sinkoutua väkivaltaisesti pois. o) Käytä aina puristimia tai sopivaa varustetta pyöreän materiaalin, kuten tankojen ja putkien, asianmukaisessa tukemisessa. Tangot ovat taipuvaisia rullautumaan pois katkaistaessa, jolloin terä ”pureutuu kiinni” ja työstettävä kappale ja kätesi voivat joutua terään. p) Odota, että terä pyörii täydellä kierrosnopeudella ennen kuin sahaat työstettävän kappaleen. Se vähentää työstettävän kappaleen pois sinkoutumisen varaa. q) Jos työstettävä kappale juuttuu tai terä jumittuu, kytke jiirisaha pois päältä. Odota, kunnes kaikki liikkuvat osat ovat pysähtyneet ja irrota verkkopistoke. Poista sen jälkeen takertunut materiaali. Jos jatkat jumittumisesta huolimatta sahausta, voit menettää jiirisahan hallinnan tai se voi vaurioitua. r) Vapauta sahauksen jälkeen kytkin, pidä sahanpäätä alhaalla ja odota, että terä pysähtyy ennen kuin poistat sahatun kappaleen. On erittäin vaarallista kurkottaa käsin pysähtyvään terään.

4.1 Lisäturvallisuusohjeet

Huomioi kulloisissakin luvuissa esitetyt erityiset turvallisuusohjeet. Huomioi tarvittaessa käyttöä koskevat lakisääteiset ohjeet tai tapaturmantorjuntamääräykset. Yleiset vaarat! Ota ympäristötekijät huomioon. Käytä pitkiä kappaleita sahatessasi soveltuvia työstettävien kappaleiden tukia. Tätä laitetta saavat käyttää vain henkilöt, jotka ovat perehtyneet tällaisiin laitteisiin ja ovat kaikissa tilanteissa tietoisia niiden käsittelyyn liittyvistä vaaroista. Alle 18-vuotiaat henkilöt saavat käyttää tätä laitetta vain ammattikoulutuksen puitteissa kouluttajan valvonnan alaisuudessa. Pidä ulkopuoliset henkilöt, erityisesti lapset, poissa vaara-alueelta. Älä anna käytön aikana muiden henkilöiden koskea laitteeseen tai verkkojohtoon. Vältä sahanterän hampaiden ylikuumenemista. Vältä muovia sahatessa muovin sulamista. Liikkuvien osien aiheuttama loukkaantumis- ja puristumisvaara! Älä ota tätä laitetta käyttöön ilman asennettuja suojalaitteita. Pidä aina riittävä etäisyys sahanterään. Käytä tarvittaessa soveltuvaa työntöapuvälinettä. Pidä käytön aikana riittävä etäisyys pyöriviin rakenneosiin. Odota kunnes sahanterä on pysähtynyt, ennen kuin poistat pieniä työstettävien kappaleiden paloja, puujäänteitä yms. työalueelta. Sahaa ainoastaan sen mittaisia työstettäviä kappaleita, joista voi pitää turvallisesti kiinni sahauksen aikana. Käytä työstettävän kappaleen kiinnittämisessä kiinnitys- tai kiristyslaitetta. Työstettävä kappale on tällöin turvallisemmin kiinnitetty kuin jos pitäisit siitä käsin kiinni. Älä jarruta pysähtyvää sahanterää sivusta painamalla. Vedä verkkopistoke aina irti ennen kuin alat tekemään säätö-, huolto- tai korjaustöitä. Irrota verkkopistoke, jos laitetta ei käytetä. Loukkaantumisvaara myös silloin, kun terä seisoo paikallaan! Käytä suojakäsineitä teriä vaihtaessasi. Säilytä sahanteriä siten, ettei kukaan voi loukata itseään niihin. Sahanpään takaiskun vaara (sahanterä on kiinni työstettävässä kappaleessa ja sahanpää kääntyy yhtäkkiä ylös)! Valitse sahatavalle materiaalille sopiva sahanterä. Pidä tukevasti kiinni kädensijasta. Hetkellä, jolloin sahanterä uppoaa työstettävään kappaleeseen, takaiskun vaara on erittäin suuri. Sahaa ohuita tai ohuita työstettäviä kappaleita ainoastaan hienohampaisilla sahanterillä. Käytä ainoastaan teräviä sahanteriä. Vaihda tylsät sahanterät välittömästi uusiin. Takaiskun vaara on suuri, kun tylsä sahanhammas jää kiinni työstettävään kappaleeseen. Älä kallista työstettäviä kappaleita. Tarkasta epävarmoissa tilanteissa, ettei työstettävässä kappaleessa ole vieraita esineitä (esimerkiksi nauloja tai ruuveja). Älä koskaan sahaa useita työstettäviä kappaleita samanaikaisesti – älä myöskään nippuja, jotka koostuvat useista irtokappaleista. Onnettomuusvaara, kun sahanterä tarttuu hallitsemattomasti yksittäisiin kappaleisiin. Kun sahaat uria, vältä painamasta sahanterää sivusuunnassa - käytä kiristyslaitetta. Takertumisvaara! Huomioi käytön aikana, etteivät laitteen pyörivät rakenneosat voi koskettaa mihinkään ruumiinosaan tai vaatetukseen ja vetää sitä sisään (ei solmioita, ei käsineitä, ei vaatteita pitkillä hihoilla; pitkähiuksisten henkilöiden on ehdottomasti käytettävä hiusverkkoa). Älä missään tapauksessa sahaa työstettäviä kappaleita, joissa on vaijereita, naruja, hihnoja, johtoja tai teräslankoja tai jotka sisältävät tällaisia materiaaleja. Riittämättömästä henkilökohtaisesta suojavarustuksesta aiheutuvat vaarat! Käytä kuulosuojaimia. Käytä suojalaseja. Käytä pölysuojaa. Käytä soveltuvaa työvaatetusta. Käytä liukumattomia kenkiä. Käytä käsineitä, kun käsittelet sahanteriä tai karkeita työkaluja. Pidä sahanterät kotelossa. Puupölyn aiheuttamat vaarat! Työskentele ainoastaan imurin kanssa. Imurin täytyy vastata luvussa 16. mainittuja arvoja. Pölyrasituksen vähentäminen: VAROITUS – Jotkut pölyt, joita hiekkapaperilla hiominen, sahaaminen, hiominen, poraaminen tai muut työt voi aiheuttaa, sisältävät kemikaaleja, joiden tiedetään aiheuttavan syöpää, syntymävikoja tai muita haittoja lisääntymiskykyä koskien. Esimerkkejä näistä kemikaaleista ovat: - lyijy lyijyä sisältävistä maaleista - mineraalipöly muureista, sementistä tai muista muuriaineista - arseeni ja kromi kemiallisesti käsitellystä puusta. Oma riskisi näiden kuormituksesta riippuu siitä, kuinka usein suoritat tämäntapaisia töitä. Näiden kemikaalien aiheuttamien kuormitusten vähentämiseksi: työskentele hyvin ilmastoiduilla alueilla ja työskentele hyväksytyissä suojavarusteissa, esim. töille tarkoitetuilla pölynaamioilla, jotka on suunniteltu suodattamaan mikroskooppisen pieniä hiukkasia. Tämä koskee myös muiden pölyjen ainesosia, kuten joitakin puutyyppejä (tammen tai pyökin pölyä), metalleja, asbestia. Muita tunnettuja sairauksia ovat esim. allergiset reaktiot,SUOMIfi

hengitystiesairaudet. Älä anna pölyn päästä elimistöön. Ota huomioon myös materiaaleja, henkilöitä, käyttökohdetta ja käyttöpaikkaa koskevat määräykset ja kansalliset direktiivit (esim. työturvallisuusmääräykset, hävittäminen). Kerää hiukkaset niiden muodostumispaikassa, älä levitä niitä ympäristöön. Käytä erityisiin työtehtäviin soveltuvia lisävarusteita. Näin vähennät ympäristöön hallitsemattomasti leviävien hiukkasten määrää. Käytä sopivaa pölynimuria. Vähennä pölyn muodostumista seuraavasti: - Älä suuntaa vapautuvia hiukkasia ja koneen poistoilmaa itseäsi, lähellä olevia henkilöitä tai kerääntynyttä pölyä päin. - Käytä imuria ja/tai ilmanpuhdistinta. - Tuuleta työpiste hyvin ja pidä puhtaana imuroimalla. Lakaiseminen tai puhaltaminen levittää pölyä. - Imuroi tai pese suojavaatteet. Älä puhalla, pudista tai harjaa niitä. Turvallisuus vaarantuu, jos laitteeseen tehdään teknisiä muutoksia tai siinä käytetään osia, joita valmistaja ei ole tarkastanut ja hyväksynyt. Asenna tämä laite noudattaen tarkasti tätä käyttöohjetta. Käytä ainoastaan valmistajan hyväksymiä osia. Tämä koskee erityisesti: – Sahanterät (tilausnumerot katso luku 12. Lisätarvikkeet). – Turvalaitteet. – Sahauslaser. – Sahausalueen valo. Älä tee osiin mitään muutoksia. Varmista, että sahanterässä ilmoitettu kierrosnopeus on vähintään niin suuri, kuin sahassa ilmoitettu kierrosnopeus. Laitteen vioista aiheutuvat vaarat! Tarkista laite ennen jokaista käyttökertaa mahdollisten vaurioiden varalta: Ennen kuin jatkat laitteen käyttöä, varmista, että suojalaitteet tai pieniä vaurioita saaneet laiteosat toimivat moitteettomasti annettujen määräysten mukaisesti. Tarkasta, toimivatko liikkuvat osat moitteettomasti ja etteivät ne ole jumissa. Kaikkien osien täytyy olla oikein paikallaan ja täyttää kaikki vaatimukset, jotta laitteen moitteeton toiminta voidaan taata. Älä käytä vaurioituneita tai vääntyneitä sahanteriä. Melun aiheuttama vaara! Käytä kuulosuojaimia. Jumittuvista työstettävistä kappaleista tai niiden paloista aiheutuva vaara! Jos laite jumittuu:

1. kytke laite pois päältä,

2. irrota verkkopistoke virtalähteestä,

4. poista jumittuma sopivalla työkalulla.

4.2 Laitteessa olevat symbolit

(riippuvat mallista) Lue käyttöopas. Älä tartu sahanterään. Käytä suojalaseja ja kuulonsuojainta. Älä käytä laitetta kosteassa tai märässä ympäristössä. Lasersäteily – älä katso säteeseen.

Heilurisuojus (7) Heilurisuojus suojaa sahanterän tahattomalta koskettamiselta ja estää sahanpuruja lentämästä ympäriinsä. Varmuuslukitus (29) Heilurisuojus avautuu ja sahan voi laskea alas vain varmuuslukitusta painamalla. Työstettävän kappaleen tuki (30) Työstettävän kappaleen tuki estää kappaleen liikkumisen sahattaessa. Työstettävän kappaleen tuen pitää olla aina käytön aikana asennettuna. Kiinnitä huomiota siihen, että säädettävä tuki on oikein asetettu ja että se tukee työstettävää kappaletta mahdollisimman hyvin eikä joudu kosketuksiin terän tai suojuksen kanssa. Lukitse lukkoruuvilla (31). Katso sivua 2. 1 Kantokahva 2 Sahanpurun imuistukka 3 Kulmaimuadapteri 4 Kantokahva 5 Sahausalueen valo 6 Laseraukko 7 Heilurisuojus 8 Pöydän levennyskappale 9 Pöytä 10 Pöydän levennyskappaleen lukitusruuvi 11 Työstettävän kappaleen kiristyslaite 12 Kallistussäädön lukitusvipu 13 Sulkunuppi (kallistuskulman suurentamiseen +/- 2 °) 14 Kallistussäädön lukitusvipu 15 Sahanterän lukitus 16 Kuljetuslukitus 17 Kuusiokoloavain / Työkalunpidike kuusiokoloavaimelle 18 Vetolaitteen lukkoruuvi 19 Koukku johdon kelaamiseen 20 Sahausalusta 21 Salpa kääntöpöydän lukitusasennoille 22 Kääntöpöydän lukituskahva 23 Kääntöpöytä 24 Sahausalueen valon päälle-/poiskytkin 25 Sahauslaserin päälle-/poiskytkin 26 Kierrosluvun säätöpyörä 27 Sahan päälle-/poiskytkin 28 Sahan kahva 29 Varmuuslukitus 30 Siirrettävät työstettävän kappaleen tuet (sis. adapterit) 31 Työstettävän kappaleen tukien lukkoruuvi 32 Lukitusvipu (vain KGSV 72 Xact SYM) 33 Salpa (vain KGSV 72 Xact SYM) 34 Säädettävä kulma

• riippuu mallista ja varusteista Lukitusvivun asennus kääntöpöydälle Kiinnitä lukitusvipu (22) kääntöpöytään (23) ja ruuvaa kiinni. Laserin varoituskilven tarran kiinnittäminen Kone toimitetaan saksankielisellä laservaroituskilvellä varustettuna. Liimaa sen päälle ennen ensimmäistä käyttökertaa oheinen oman maasi kielinen laservaroitustarra. Asennus Turvallista työskentelyä varten laite pitää kiinnittää tukevalle alustalle. – Alustana voi toimia joko kiinteästi asennettu työpöytä tai työpenkki tai jokin Metabon alustoista (katso luku Lisävarusteet). – Laitteen pitää olla suuria kappaleita työstettäessä tukevasti paikallaan. – Pitkät työstettävät kappaleet on tuettava vielä asianmukaisilla lisävarusteilla. Huomautus: Kannettavaa käyttöä varten laite voidaan ruuvata kiinni vaneri- tai lastulevyyn (500 mm x 500 mm, paksuus vähintään 19 mm). Käytettäessä levy pitää kiinnittää ruuvipuristimilla työpenkkiin.

1. Ruuvaa laite alustaan (tukijalkojen reikien

2. Irrota kuljetuslukitus (16): Paina sahanpäätä

hieman alas ja pidä kiinni. Vedä kuljetuslukitus (16) ulos.

3. Käännä sahanpää hitaasti ylös.

1. Käännä sahanpää alas ja paina kuljetuslukitus

2. Lukitse vetolaite lukkoruuvilla (18)

takimmaiseen asentoon. Huomio! Älä kuljeta sahaa suojalaitteista.

3. Nosta ja kanna laitetta kantokahvasta (1) tai

7.1 Moottorin päälle-/poiskytkin (27)

Moottorin kytkeminen päälle: Paina päälle-/poiskytkintä ja pidä se alaspainettuna. Moottorin kytkeminen pois päältä: Vapauta päälle-/poiskytkin.

7.2 Sahausalueen valon päälle-/

poiskytkin (24) Kytke sahausalueen valo päälle ja pois. Vaara! Älä kohdista valonsädettä ihmisten tai eläimien silmiin.

7.3 Sahauslaserin päälle-/poiskytkin

(25) Sahauslaserin päälle- ja poiskytkeminen. Sahauslaser merkkaa sahauslinjan sen oikean- ja vasemmanpuolisilla viivoilla. Koesahauksen avulla voit perehtyä asemointiin. Vaara! LASERSÄTEILY ÄLÄ KATSO SÄTEESEEN. LASER LUOKKA 2 EN 60825-1:2007 P<1mW, λ=650nm

7.4 Kaltevuuden säätö

Käännä sahanpää ylös. Käännä lukitusvipu (12) eteen. Lukitusvivun (14) vapauttamisen jälkeen (käännä taakse) sahaa voidaan kallistaa pystysuorasta 0–45° vasemmalle ja oikealle. Jos lukitusvipu (12) on kallistettu taaksepäin, saha lukkiutuu tiettyihin asentoihin. Paina säädön aikana lukitusnuppia (13), niin voit säätää myös kulman 47° asti vasemmalle kohtisuoraan tai 47° asti oikealla kohtisuoraan. Vaara! Jotta kallistuskulma ei voi muuttua sahattaessa, pitää kääntövarren lukituskahva (14) (myös lukituskohdissa!) kiristää.

Kääntöpöytää voi kääntää jiirisahausta varten lukituskahvan (22) ja salvan (21) vapauttamisen jälkeen 50° vasemmalle tai 50° oikealle. Kun salpa (21) on käännetty ylös, kääntöpöytä kiinnittyy tiettyihin kulmakohtiin. Kun salpa (21) on käännetty täysin alas, lukitustoiminto on deaktivoitu. Vaara! Jotta kallistuskulma ei voi muuttua sahattaessa, pitää kääntöpöydän lukituskahva (22) (myös lukitusasennoissa!) kiristää.

6. Asennus ja kuljetus

symmertrinen sahaus Nopeaan ja yksinkertaiseen viistosahaukseen symmetrisesti säädettävällä tukijärjestelmällä. Vedä molemmat lukitusvivut (32) ylös ja vapauta puristus. Paina salvat (33) täysin alas, jolloin lukitustoiminto on deaktivoitu. Halutun kulman säätö ”säädettävän kulman” (34) asetuksen määrittämisellä: siirrä molempia pöytätasot (9) / työstettävän kappaleen tuet (30) samanaikaisesti ja määritä haluttu kulma. Jos salvat (33) ovat ylimmässä asennossa, molemmat pöytätasot (9) / työstettävän kappaleen tuet (30) tietyissä kulma-asennoissa. Vaara! Jotta kulma ei muutu sahauksen aikana, molemmat lukitusvivut (32) (myös lukitusasennoissa!) on painettava alas.

Vetolaitteen avulla voi sahata myös työstettäviä kappaleita, joiden poikkipinta on suuri. Vetolaitetta voi käyttää kaikissa sahaustavoissa (suora sahaus, jiirisahaus, kallistussahaus ja kaksoisjiirisahaus sekä urien sahaus). Kun et tarvitse vetolaitetta lukitse se lukkoruuvilla (18) takimmaiseen asentoon.

7.8 Sahaussyvyyden rajoitus

Sahaussyvyyden rajoitus (47) mahdollistaa vetolaitteen kanssa urien sahaamisen. Käännä säätöruuvia ja varmista se vastamutterilla. Sahaussyvyyden rajoitus voidaan ottaa pois käytöstä työntämällä tukea (48) taaksepäin.

7.9 Kierrosnopeuden säätö

Esivalitse kierrosluku säätöpyörällä (26). Suositeltavat säätöpyörän asennot, katso taulukko. Puu: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–6 Alumiini: . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3–6 Muovi: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–3

8.1 Sahanpuruimurin kytkentä

Vaara! Tiettyjen puupölylaatujen (esim. tammi, pyökki ja saarni) sisäänhengittäminen saattaa aiheuttaa syöpää. – Työskentele vain soveltuvan sahanpuruimurin kanssa. – Käytä lisäksi pölysuojaa, koska kaikkea sahanpurua ei pystytä keräämään tai imemään. Kun liität laitteen sahanpuruimuriin: Kytke sahanpuruimuri tai liikkuva yleisimuri sahanpurun imuistukoihin (2) kiinni. Kiinnitä tarvittaessa kulmaimuadapteri (3). Tarkasta, että sahanpuruimuri täyttää luvussa

16. ”Tekniset tiedot” mainitut vaatimukset.

Noudata myös sahanpuruimurin käyttöohjetta!

8.2 Työstettävän kappaleen

kiristyslaitteen asennus Työstettävän kappaleen kiristyslaite (11) voidaan asentaa kahteen asentoon: – Leveille työstettäville kappaleille: Työnnä työstettävän kappaleen kiristyslaite pöydän takimmaiseen porareikään (35). – Kapeille työstettäville kappaleille: Työnnä työstettävän kappaleen kiristyslaite pöydän etummaiseen porareikään (36).

Vaara! Sähköjännite Liitä laite ainoastaan sellaiseen virtalähteeseen, joka täyttää seuraavat vaatimukset (katso myös luku 16. ”Tekniset tiedot”): – verkkojännitteen ja -taajuuden täytyy vastata laitteen tyyppikilvessä ilmoitettuja arvoja – suojattu FI-katkaisimella, jonka vikavirta on 30

– pistorasiat asennettu, maadoitettu ja tarkastettu määräysten mukaisesti. Asenna verkkojohto siten, että se ei häiritse työskentelyä eikä voi vahingoittua. Käytä jatkojohtona vain kumipäällysteistä johtoa, jonka poikkipinta-ala on riittävän suuri (3 × 1,5 mm

Käytä jatkojohtoa ulkoalueilla. Käytä ulkona vain tähän tarkoitukseen hyväksyttyjä ja vastaavasti merkittyjä jatkojohtoja. Vältä tahatonta käynnistymistä. Varmista, että päälle-/poiskytkin on pistotulppaa pistorasiaan liitettäessä pois päältä kytkettynä. Ennen työskentelyn aloittamista tarkasta turvalaitteiden moitteeton kunto. Työskentele oikeassa asennossa ja paikassa: – edessä käyttöpuolella – suoraan sahan edessä – sahanterän vieressä. Vaara! Kiinnitä työstettävä kappale mahdollisuuksien mukaan työstettävän kappaleen kiristyslaitteella (11). Puristumisvaara! Älä tartu sahanpäätä kallistaessasi tai kääntäessäsi saranoidulle alueelle tai laitteen alapuolelle! Pidä sahanpäätä kallistaessasi tukevasti kiinni. Käytä työskennellessäsi: – työstettävien kappaleiden tukia – pitkille kappaleille, jos ne voivat katkaisun jälkeen pudota pöydältä – sahanpuruimuria. Sahaa ainoastaan sen mittaisia työstettäviä kappaleita, joista voi pitää turvallisesti kiinni sahauksen aikana. Paina työstettävä kappale sahatessasi koko ajan pöytää vasten äläkä kallista sitä. Älä jarruta sahanterää painamalla sitä sivusuunnasta. Onnettomuusvaara, kun sahanterä jumittuu.

9.1 Suorat sahaukset

Aloitusasento: – Kuljetuslukitus (16) ulosvedettynä. – Sahanpää ylöskäännettynä. – Sahaussyvyyden rajoitus (48) ei ole käytössä. – Kääntöpöytä on 0°-asennossa, kääntöpöydän lukituskahva (22) on kiristettynä. – Sahanpään kallistus kohtisuoraan on 0°, kallistussäädön lukitusvipu (14) on kiristettynä. – Vetolaite aivan takana. – Vetolaitteen lukkoruuvi (18) on avattu. – Säädä työkappaleen vaste (30): Avaa kiinnitysruuvi (31). Työnnä työnnettävää työkappaleen vastetta (30) (ylempää ja alempaa osaa) niin, että työkappaletta tuetaan mahdollisimman hyvin ilman että se koskettaa lehteä tai suojusta. Kiinnitä kiinnitysruuvilla (31). Työstettävän kappaleen sahaus:

1. Paina työstettävä kappale tukea vasten ja

kiristä se kiinni työstettävän kappaleen kiristyslaitteella (11).

2. Leveät työstettävät kappaleet: vedä sahanpää

eteen (käyttäjään päin) (vetolaite).

3. Paina varmuuslukitusta (29) ja paina päälle-/

poiskytkintä (27) ja pidä ne alaspainettuna.

4. Laske sahanpää käsikahvasta hitaasti aivan

alas ja tarvittaessa taakse (käyttäjästä poispäin). Paina sahanpäätä työstettävää kappaletta vasten vain sellaisella voimalla, että moottorin kierrosnopeus ei laske liian paljon.

5. Sahaa työstettävä kappale yhdellä työkerralla.

6. Vapauta päälle-/poiskytkin (27) ja anna

sahanpään kääntyä takaisin ylimpään alkuasentoon.

Aloitusasento: – Kuljetuslukitus (16) ulosvedettynä. – Sahanpää ylöskäännettynä. – Sahaussyvyyden rajoitus (48) ei ole käytössä. – Sahanpään kallistus kohtisuoraan on 0°, kallistussäädön lukitusvipu (14) on kiristettynä. – Vetolaite aivan takana. – Vetolaitteen lukkoruuvi (18) on avattu. – Säädä työkappaleen vaste (30): Avaa kiinnitysruuvi (31). Työnnä työnnettävää työkappaleen vastetta (30) (ylempää ja alempaa osaa) niin, että työkappaletta tuetaan mahdollisimman hyvin ilman että se koskettaa lehteä tai suojusta. Kiinnitä kiinnitysruuvilla (31). VAROITUS - Vain KGSV 72 Xact SYM: Kohdista työstettävän kappaleen tuet (30) yhteen linjaan. (On suositeltavaa työntää salvat (33) alas, jotta molemmat pöytätasot (9) / työstettävän kappaleen tuet (30) lukkiutuvat 0° kulmaan.) – Paina molemmat lukitusvivut (32) täysin alas. Työstettävän kappaleen sahaus:

1. Avaa kääntöpöydän lukituskahva (22) ja salpa

2. Säädä haluttu kulma.

Huomautus: Salvan (21) ollessa ylös käännettynä kääntöpöytä lukkiutuu 0°, 15°, 22,5°, 31,6°, 45° ja 60° kulmiin. Kun salpa (21) on käännetty täysin alas, lukitustoiminto on deaktivoitu.

3. Kiristä kääntöpöydän lukituskahva (22).

Huomio! Jotta kallistuskulma ei voi muuttua sahattaessa, pitää kääntöpöydän lukituskahva (22) (myös lukitusasennoissa!) kiristää.

4. Sahaa työstettävä kappale, kuten kohdassa

”Suorat sahaukset” on kuvattu.

Aloitusasento: – Kuljetuslukitus (16) ulosvedettynä. – Sahanpää ylöskäännettynä. – Sahaussyvyyden rajoitus (48) ei ole käytössä. – Kääntöpöytä on 0°-asennossa, kääntöpöydän lukituskahva (22) on kiristettynä. – Vetolaite aivan takana. – Vetolaitteen lukkoruuvi (18) on avattu. – Säädä työkappaleen vaste (30): Avaa kiinnitysruuvi (31). Työnnä työnnettävää työkappaleen vastetta (30) (ylempää ja alempaa osaa) niin, että työkappaletta tuetaan mahdollisimman hyvin ilman että se koskettaa lehteä tai suojusta. Kiinnitä kiinnitysruuvilla (31). On mahdollista, että tietyissä kulma-asennoissa vaaditaan, kiinnitysruuvin (30) irrottamisen jälkeen, oikean siirrettävän työkappaleen vasteen (31) yläosan vetämistä kokonaan ulos. Kiristä kiinnitysruuvi (31) jälleen. (Aseta sahauksen jälkeen yläosa jälleen paikoilleen ja kiinnitä kiinnitysruuvilla (31), jotta se ei häviä.) Työstettävän kappaleen sahaus:

1. Vapauta lukitusvipu (14) sahan

säätöasetuksia varten.

2. Kallista kääntövarsi hitaasti haluamaasi

asentoon: Lukitusvivun (12) veto käyttöpuolen suuntaan = kääntövarren portaaton säätö. Lukitusvivun (12) työntö takapuolelle = kääntövarren lukitus lukituskohtiin. Huomautus: Kääntövarsi lukkiutuu 0°, 22,5° ja 33,9° kulmiin.

3. Kiristä kallistussäädön lukitusvipu (14).

Huomio! Jotta kallistuskulma ei voi muuttua sahattaessa, pitää kääntövarren lukituskahva (myös lukituskohdissa!) kiristää.

4. Sahaa työstettävä kappale, kuten kohdassa

”Suorat sahaukset” on kuvattu.

9.4 Kaksoisjiirisahaus

Huomautus: Kaksoisjiirisahaus on jiirisahauksen ja kallistetun sahauksen yhdistelmä. Toisin sanoen työstettävä kappale sahataan viistoon sekä poikittaissuunnassa että pystysuunnassa. Aloitusasento: – Kuljetuslukitus (16) ulosvedettynä. – Sahanpää ylöskäännettynä. – Sahaussyvyyden rajoitus (48) ei ole käytössä. – Kääntöpöytä haluttuun asentoon lukittuna. – Kääntövarsi kallistettuna haluttuun kulmaan työstettävän kappaleen pintaan nähden ja lukittuna. – Vetolaite aivan takana. – Vetolaitteen lukkoruuvi (18) on avattu. – Säädä työkappaleen vaste (30): Avaa kiinnitysruuvi (31). Työnnä työnnettävää työkappaleen vastetta (30) (ylempää ja alempaa osaa) niin, että työkappaletta tuetaan mahdollisimman hyvin ilman että se koskettaa lehteä tai suojusta. Kiinnitä kiinnitysruuvilla (31). On mahdollista, että tietyissä kulma-asennoissa vaaditaan, kiinnitysruuvin (30) irrottamisen jälkeen, oikean siirrettävän työkappaleen vasteen (31) yläosan vetämistä kokonaan ulos. Kiristä kiinnitysruuvi (31) jälleen. (Aseta sahauksen jälkeen yläosa jälleen paikoilleen ja kiinnitä kiinnitysruuvilla (31), jotta se ei häviä.) – Vain KGSV 72 Xact SYM: Kohdista työstettävän kappaleen tuet (30) yhteen linjaan. Paina molemmat lukitusvivut (32) täysin alas. Työstettävän kappaleen sahaus: Vaara! Kaksoisjiirisahauksessa sahanterään on helpompi pääsy, koska se on voimakkaasti kallistunut – tämä lisää loukkaantumisvaaraa. Ole aina riittävän etäällä sahanterästä! Sahaa työstettävä kappale, kuten kohdassa ”Suorat sahaukset” on kuvattu.

Huomautus: Sahaussyvyyden rajoitus mahdollistaa vetolaitteen kanssa urien sahaamisen. Tällöin sahauksessa ei katkaista, vaan työstettävää kappaletta sahataan vain määrättyyn syvyyteen. Takaiskuvaara! Uria sahattaessa on erittäin tärkeää, että sahanterää ei paineta sivusuunnassa. Sahanpää voi tällöin yhtäkkiä nousta ylös! Käytä uria sahatessasi kiristyslaitetta. Vältä painamasta sahanterää sivusuunnassa. Aloitusasento: – Kuljetuslukitus (16) ulosvedettynä. – Sahanpää ylöskäännettynä. – Kääntövarsi kallistettuna haluttuun kulmaan työstettävän kappaleen pintaan nähden ja lukittuna. – Kääntöpöytä haluttuun asentoon lukittuna. – Vetolaite aivan takana. – Vetolaitteen lukkoruuvi (18) on avattu. Työstettävän kappaleen sahaus:

1. Säädä sahaussyvyyden rajoitus (47)

haluamallesi syvyydelle ja varmista se vastamutterilla.

2. Avaa varmuuslukitus (29) ja käännä sahanpää

alas säädetyn sahaussyvyyden tarkistamiseksi:

4. Toista tarvittaessa vaiheet 1 ja 3, kunnes olet

säätänyt haluamasi sahaussyvyyden.

5. Sahaa työstettävä kappale, kuten kohdassa

”Suorat sahaukset” on kuvattu.

9.6 Vain KGSV 72 Xact SYM:

symmertrinen sahaus Huomautus: Nopeaan ja yksinkertaiseen viistosahaukseen symmetrisesti säädettävällä tukijärjestelmällä. Aloitusasento: – Kuljetuslukitus (16) ulosvedettynä. – Sahanpää ylöskäännettynä. – Sahaussyvyyden rajoitus (48) ei ole käytössä. – Kääntöpöytä on 0°-asennossa, kääntöpöydän lukituskahva (22) on kiristettynä. – Sahanpään kallistuskulma pystysuoraan on yleensä 0°. Erityisiä sauhauksia varten sahanpäätä voidaan myös kallistaa. Lukitusvipu (14) kallistussäätöön on kiristetty. – Vetolaite on lukittava lukkoruuvilla (18) takimmaiseen asentoon. – Kiinnitä huomiota siihen, että säädettävä tuki (30) on oikein asetettu ja että se tukee työstettävää kappaletta mahdollisimman hyvin eikä joudu kosketuksiin terän tai suojuksen kanssa. Kiinnitä molemmat työstettävän kappaleen tuet (30) lukitusruuveilla (31). Kulman asetus:

1. Aseta mukana toimitettu ”säädettävä kulma”

(34) alkuperäiseen kulmaan (esim. huoneen nurkkaan). Siirrä alkuperäinen kulma ”säädettävään kulmaan” (34).

2. Vedä molemmat lukitusvivut (32) ylös ja

3. Paina salvat (33) täysin alas lukitustoiminnon

4. Aseta ”säädettävä kulma” (34) kääntöpöydälle

5. Siirrä ”säädettävän kulman” (34) kulma

tukijärjestelmään niin, että siirrät molempia pöytätasoja (9) / työstettävän kappaleen tukia (30) samanaikaisesti ja asetat ne ”säädettävään kulmaan” (34). Huomautus: Jos salvat (33) ovat ylimmässä asennossa, molemmat pöytätasot (9) / työstettävän kappaleen tuet (30) 45°, 22,5°, 0°, -22,5° ja -45° kulma-asennoissa. Kun salpa (33) on painettu alas, lukitustoiminto on deaktivoitu.

6. Paina molemmat lukitusvivut (32) täysin alas

kiinnittääksesi tämän asennon. Vaara! Jotta kulma ei muutu sahauksen aikana, molemmat lukitusvivut (32) (myös lukitusasennoissa!) on painettava alas. Työstettävän kappaleen sahaus:

7. Siirrä tarvittaessa vastakkainen työstettävän

kappaleen tuki (30) sivuun. Paina ensimmäinen työstettävä kappale vasempaan työstettävän kappaleen tukeen ja kiristä työstettävän kappaleen kiristimellä (11) ja sahaa, kuten kuvattu luvussa ”Suorat sahaukset”.

8. Siirrä tarvittaessa vastakkainen työstettävän

kappaleen tuki (30) sivuun. Paina toinen työstettävä kappale oikeaan työstettävän kappaleen tukeen ja kiristä työstettävän kappaleen kiristimellä (11) ja sahaa, kuten kuvattu luvussa ”Suorat sahaukset”. Vaara! Irrota verkkopistoke ennen kaikkia huolto- ja puhdistustöitä. – Tässä kappaleessa kuvattuja huolto- ja korjaustöitä laajempia töitä saavat suorittaa vain alan ammattilaiset. – Vaihda vahingoittuneet osat, erityisesti turvalaitteet, vain alkuperäisiin varaosiin. Osat, joita valmistaja ei ole tarkastanut ja hyväksynyt, voivat aiheuttaa odottamattomia vaurioita. – Ota huolto- ja puhdistustöiden jälkeen kaikki turvalaitteet käyttöön ja tarkasta niiden toimivuus.

10.1 Sahanterän vaihto

Palovammojen vaara! Välittömästi sahauksen jälkeen sahanterä voi olla erittäin kuuma. Anna kuuman sahanterän jäähtyä. Älä puhdista kuumaa sahanterää syttyvillä nesteillä. Myös liikkumattomasta sahanterästä voi saada haavoja! Kun kiinnitysruuvia avataan ja kiristetään (40), pitää heilurisuojuksen olla käännettynä (7) sahanterän päälle. Käytä sahanterän vaihdossa suojakäsineitä.

1. Irrota pistotulppa verkosta.

2. Siirrä sahanterän yläasentoon.

3. Lukitse sahanterä: Paina lukitusnuppia ja

käännä samalla toisella kädellä sahanterää, kunnes lukitusnuppi lukittuu. Pidä lukitusnuppi alaspainettuna.

4. Ruuvaa sahanterän akselista kiinnitysruuvi ja

levy irti (40) kuusiokoloavaimella (17) myötäpäivään kiertämällä (vasenkätinen kierre!).

5. Vapauta varmuuslukitus (29) ja työnnä

heilurisuojusta (7) ylöspäin ja pidä siitä kiinni.

6. Irrota ulkolaippa (41) ja sahanterä (42)

varovasti sahanterän akselista ja sulje heilurisuojus uudelleen. Vaara! Älä käytä mitään sellaisia puhdistusaineita (esim. pihkajäännösten puhdistamiseksi), jotka voivat syövyttää kevytmetalliosia, muutoin sahan kestävyys voi heiketä.

7. Kiinnityspintojen puhdistus:

– sahanterän akseli (45) – sahanterä (42) – ulkolaippa (41) – sisälaippa (44) Vaara! Asenna sisälaippa oikein! Muuten terä voi jumittua ja sahanterä voi irrota! Sisälaippa on oikeassa asennossa, kun rengasura osoittaa sahanterään ja sileä pinta moottoriin.

8. Sijoita sisälaippa (44) paikalleen.

9. Vapauta varmuuslukitus (29) ja työnnä

heilurisuojusta (7) ylöspäin ja pidä siitä kiinni. 10.Aseta uusi terä akselille – huomioi pyörimissuunta: Vasemmalta (avoimelta) puolelta katsottuna pitää sahanterän nuolen vastata sahanterän kannessa (43) olevan nuolen suuntaa! Vaara! Käytä vain sellaisia sahanteriä, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot. (34) (9) / (30) (34)

10. Huolto ja hoitoSUOMI fi

Käytä vain soveltuvia sahanteriä, jotka on suunniteltu enimmäiskierrosnopeudelle (katso ”Tekniset tiedot”) – soveltumattomia tai vahingoittuneita sahanteriä käytettäessä osat voivat sinkoutua keskipakoisvoiman vuoksi räjähdyksenomaisesti ympäriinsä. Sahanterien, jotka on suunniteltu puun ja samankaltaisten materiaalien sahaamiseen, pitää olla standardin EN 847-1 vaatimusten mukaisia. Seuraavia sahanteriä ei saa käyttää: – runsasseosteisesta pikateräksestä (HSS) valmistetut sahanterät – vahingoittuneet sahanterät – katkaisulaikat. Vaara! – Asenna sahanterä vain alkuperäisosien kanssa. – Älä käytä irrallisia supistusrenkaita, terä voi löystyä. – Sahanterät on asennettava siten, ettei niissä ole epätasapainoa eikä heittoa ja että ne eivät voi löystyä käytön yhteydessä. 11.Kiinnitä heilurisuojus (7) takaisin paikalleen. 12.Ulkolaipan (41) kiinnitys – litteän puolen on osoitettava levyllisen lukitusruuvin (40) suuntaan! 13.Ruuvaa kiinnitysruuvi ja levy (40) kiinni vastapäivään (vasenkätinen kierre!) ja kiristä se käsivaraisesti. 14.Lukitse sahanterä: Paina lukitusnuppia (15) ja käännä samalla toisella kädellä sahanterää, kunnes lukitusnuppi lukittuu. Pidä lukitusnuppi alaspainettuna. Vaara! – Älä pidennä kuusiokoloavainta. – Älä kiristä kiinnitysruuvia lyömällä kuusiokoloavaimeen. 15.Kiristä kiinnitysruuvi (40) kuusiokoloavaimella (17). 16.Tarkasta toiminta. Vapauta varmuuslukitus (29) ja käännä saha alaspäin: – Heilurisuojuksen pitää vapauttaa sahanterä alas käännettäessä muihin osiin koskematta. – Kun saha käännetään ylös aloitusasentoon, pitää heilurisuojuksen peittää automaattisesti sahanterä. – Pyöritä sahanterää kädellä. Sahanterän pitää voida pyörittää jokaiseen mahdolliseen säätöasentoon muihin osiin koskematta.

10.2 Sahausalustan vaihto

Vaara! Sahausalustan (20) ollessa vaurioitunut on olemassa vaara, että pienet kappaleet jäävät sahausalustan ja sahanterän väliin ja sahanterä jumittuu. Vaihda vaurioituneet sahausalustat välittömästi uusiin!

1. Ruuvaa sahausalustan ruuvit auki. Käännä

tarvittaessa kääntöpöytää ja kallista sahanpäätä, jotta pääset käsiksi ruuveihin.

2. Irrota sahausalusta.

3. Sijoita uusi sahausalusta paikalleen.

4. Kiristä sahausalustan ruuvit.

10.3 Työstettävän kappaleen tuen säätö

1. Avaa kuusiokoloruuvit (46).

2. Kohdista työstettävän kappaleen tuki (30)

siten, että se on tarkkaan suorassa kulmassa sahanterään, kun kääntöpöytä lukittuu 0°-asentoon.

3. Kiristä kuusiokoloruuvit (46).

10.4 Sahauslaserin säätö

Vaara! LASERSÄTEILY ÄLÄ KATSO SÄTEESEEN. Säätöä varten tarvitset 2,5 mm kuusiokoloavaimen. Aseta lauta pystysuoralla viivalla työstettävän kappaleen tukeen lasersäteen parempaa tunnistusta varten.

1. Käännä ruuvi (38) ja aseta lasersäde

sahanterän (42) suuntaisesti.

2. Käännä ruuvi (37) TAI (39) ja aseta lasersäde

sahanterän (42) suuntaisesti.

3. Käännä ruuvi (37) JA (39) ja säädä siten

etäisyys sahanterään (42).

4. Toista tarvittaessa vaiheet 1–3.

10.5 Laitteen puhdistus

Poista sahanpurut ja pöly harjalla tai pölynimurilla: – säätövarusteista – käyttöosista – moottorin tuuletusaukosta – sahausalustan alapuolisesta tilasta – kääntöpöydän alapuolisesta tilasta (mahdollista takapuolen aukoista) – sahauslaserista – sahausalueen valosta

10.6 Laitteen säilytys

Vaara! Säilytä laite siten, että asiattomat eivät voi käynnistää sitä. Varmista, että kukaan ei voi loukata itseään pysähtyneenä olevaan laitteeseen. Huomio! Älä säilytä laitetta suojaamattomana ulkona tai kosteissa tiloissa.

Aina ennen käyttöä Poista sahanpurut pölynimurilla tai pensselillä. Tarkasta, että verkkopistoke on vahingoittumaton, anna tarvittaessa sähköalan ammattilaisen vaihtaa vialliset osat. Tarkasta kaikki liikkuvat osat, että ne liikkuvat esteettä koko liikealueellaan. Tarkasta, että heilurisuojus (7) toimii moitteettomasti eikä se ole jumissa. Sen pitää vapauttaa sahanterä alas käännettäessä, muihin osiin koskematta. Kun saha käännetään ylös aloitusasentoon, sen pitää peittää sahanterä automaattisesti. Korjauta vaurioituneet tai mahdollisesti huonosti toimivat osat ennen laitteen käyttöä. Säännöllisesti, käyttöolosuhteista riippuen Tarkasta kaikki ruuviliitokset, kiristä tarvittaessa. Tarkasta sahanpään palautustoiminto (sahanpään pitää palautua jousivoimalla ylempään aloitusasentoon), vaihda tarvittaessa jousi. Öljyä ohjausosat kevyesti. – Käytä pitkiä kappaleita työstäessäsi sahan oikealla ja vasemmalla puolella sopivia tukia. – Käytä pieniä kappaleita sahatessasi lisätukia (lisätukena voi käyttää esim. sopivaa lautaa, joka ruuvataan kiinni laitteen tukeen). – Kun sahaat kuperaa (käyristynyttä) lautaa (49), sijoita ulospäin kaareva puoli työstökappaleen tukea vasten. – Älä sahaa työstettäviä kappaleita syrjällään, vaan sijoita ne kääntöpöydälle vaaka-asentoon. Käytä ainoastaan alkuperäisiä Metabon lisävarusteita. Käytä vain sellaisia lisävarusteita, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot. A Huolto- ja hoitospray hartsijäämien ja säilöntäaineiden poistamiseen metallipinnoilta:

B Metabo yleisimuri (katso luettelo) C Alustat: Yleiskäyttöinen konealusta UMS: 6.31317 Konealusta KSU 251: 6.29005 Konealusta KSU 401: 6.29006 D Sahanterä Power Cut: 6.28009 216 × 2,4 / 1,8 × 30 24 WZ 5° neg hyvään sahaustulokseen massiivipuun pitkittäis- ja poikittaissahauksessa E Sahanterä Precision Cut Classic: 6.28060 216 × 2,4 / 1,8 × 30 40 WZ 5° neg hyvään sahaustulokseen massiivipuun ja lastulevyn pitkittäis- ja poikittaissahauksessa F Sahanterä Multi Cut Classic: 6.28066 216 × 2,4 / 1,8 × 30 60 FZ/TZ 5° neg hyvään sahaustulokseen pinnoitettujen materiaalien, laminaattien, muovien ja alumiiniprofiilien pitkittäis- ja poikittaissahauksessa G Sahanterä Precision Cut: 6.28041 216 x 2,4 x 30 48 WZ 5° neg. erittäin hyvään sahaustulokseen massiivipuun pitkittäis- ja poikittaissahauksessa H Sahanterä Multi Cut: 6.28083 216 x 2,4 x 30 60 FZ/TZ 5° neg. erittäin hyvään sahaustulokseen pinnoitetuissa materiaaleissa, laminaateissa, muoveissa ja alumiiniprofiileissa Lisätarvikkeiden täydellinen valikoima, katso www.metabo.com tai luettelo. Vaara! Vain sähköalan ammattilaiset saavat korjata sähkötyökaluja! Jos laitteen verkkoliitäntäjohto vaurioituu, se täytyy korvata alkuperäisellä Metabon verkkoliitäntäjohdolla. Jos Metabo-laitteesi tarvitsee korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com. Varaosalistat voit hakea osoitteesta www.metabo.com. Noudata käytöstä poistettujen koneiden, pakkausten ja lisävarusteiden ympäristöystävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä. Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteiden mukana! Käytöstä poistettuja sähkö- ja elektroniikkalaitteita koskevassa EU-direktiivissä 2012/19/EU ja maakohtaisissa lakimääräyksissä on säädetty, että käytöstä poistetut sähkötyökalut on kerättävä erikseen talteen ja toimitettava ympäristöä säästävään kierrätykseen. Seuraavassa kuvataan ongelmia ja häiriöitä, jotka voit korjata itse. Mikäli tässä kuvatut korjaustoimenpiteet eivät auta, katso luku 13. "Korjaus". Vaara! Ongelmien ja häiriöiden yhteydessä tapahtuu erittäin usein tapaturmia. Ota sen vuoksi huomioon: Irrota verkkopistoke aina ennen häiriön korjausta. Ota jokaisen häiriön korjauksen kaikki turvalaitteet uudelleen käyttöön ja tarkasta niiden toimivuus. Ei katkaisutoimintoa Kuljetuslukitus lukittuna: Vedä kuljetuslukitus ulos. Varmuuslukitus lukittuna: Vapauta varmuuslukitus. Sahausteho liian pieni Tylsä sahanterä (sahanterän sivulla voi olla palojälkiä). Sahanterä ei sovellu materiaalille (katso luku 12. "Lisätarvikkeet"). Sahanterän vääntynyt: Vaihda sahanterä (katso luku 10. "Huolto").

11. Vihjeitä ja vinkkejä

14. Ympäristönsuojelu

15. Ongelmat ja häiriötSUOMIfi

Saha tärisee voimakkaasti Sahanterän vääntynyt: Vaihda sahanterä (katso luku 10. "Huolto"). Sahanterää ei ole asennettu oikein: Asenna sahanterä oikein (katso luku 10. "Huolto"). Kääntöpöytä ei liiku esteettömästi Kääntöpöydän alla on sahanpurua: Poista sahanpuru. KGSV 72 Xact SYM: Kulmakappale vaikeasti liikkuva pöytätasoja (9) liikutettaessa Kääntöpöydän alla on sahanpurua: Poista sahanpuru. Kääntöpöydän alapuoliseen tilaan pääsee takapuolen aukoista Selitykset sivulla 3 annetuille tiedoille. Pidätämme oikeuden tehdä teknisen kehityksen vaatimia muutoksia. U =verkkojännite I =nimellisvirta F =väh. sulake

=nimellisottoteho IP =suojausluokka

=kierrosluku kuormittamattomana

=maks. leikkausnopeus D =sahanterän halkaisija (ulko) d = sahanterän halkaisija (sisä) b =sahanterän maks. hammasleveys

=sahanpään säädön kulma-alue

=kääntöpöydän kulma-alue

SYM1 =tukijärjestelmän sisäkulma

SYM2 =tukijärjestelmän ulkokulma A =mitat (PxLxK) m =paino Vaatimukset sahanpuruimurille:

=imuistukan liitoksen halkaisija

=vähimmäisilmavirtaus

=imuistukan vähimmäisalipaine

=imuistukan ilmavirran vähimmäisnopeus Työstettävän kappaleen enimmäispoikkipinta-ala, katso sivulla 4. ~ Vaihtovirta Suojausluokan II kone Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja). Päästöarvot Nämä arvot mahdollistavat sähkötyökalun päästöjen arvioimisen ja erilaisten sähkötyökalujen keskinäisen vertailun. Kulloisistakin käyttöolosuhteista, sähkötyökalun kunnosta tai käyttötarvikkeesta riippuen todellinen kuormitus voi olla kyseisiä arvoja suurempi tai pienempi. Ota arvioinnissa huomioon työtauot ja vähäisemmän kuormituksen jaksot. Määritä nämä tekijät huomioiden arvioitujen arvojen perusteella käyttäjän suojaamiseen vaadittavat toimenpiteet esim. työnjärjestelyyn liittyvät toimenpiteet. Tyypillinen A-painotettu äänitaso

=epävarmuus Käytä kuulosuojaimia!
