HASZNÁLATI ÚTMUTATÓ KGSV 72 Xact SYM METABO

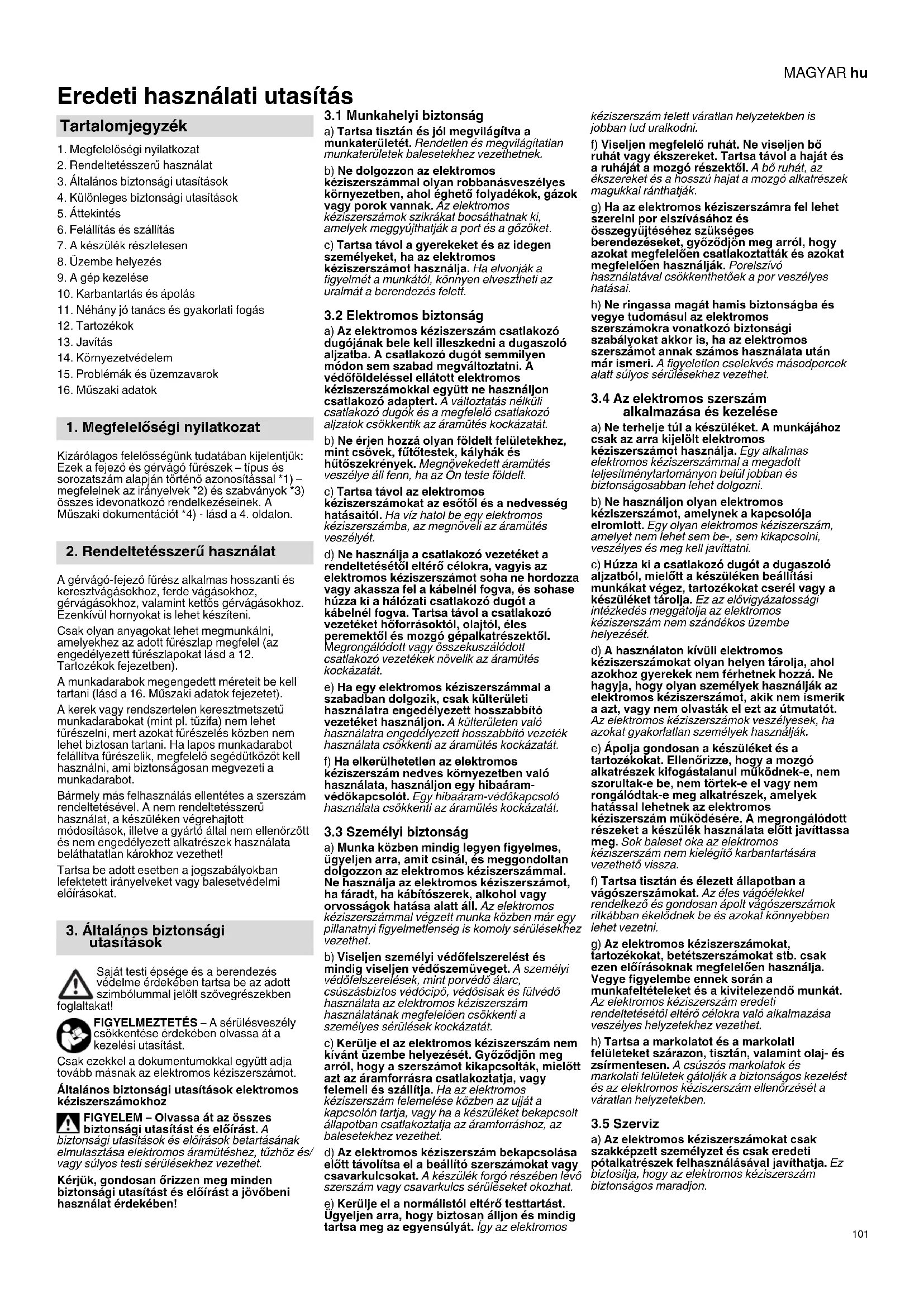

Eredeti használati utasítás

1. Megfelelőségi nyilatkozat

2. Rendeltetésszerű használat

3. Általános biztonsági utasítások

4. Különleges biztonsági utasítások

6. Felállítás és szállítás

7. A készülék részletesen

10. Karbantartás és ápolás

11. Néhány jó tanács és gyakorlati fogás

14. Környezetvédelem

15. Problémák és üzemzavarok

Kizárólagos felelősségünk tudatában kijelentjük: Ezek a fejező és gérvágó fűrészek – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) - lásd a 4. oldalon. A gérvágó-fejező fűrész alkalmas hosszanti és keresztvágásokhoz, ferde vágásokhoz, gérvágásokhoz, valamint kettős gérvágásokhoz. Ezenkívül hornyokat is lehet készíteni. Csak olyan anyagokat lehet megmunkálni, amelyekhez az adott fűrészlap megfelel (az engedélyezett fűrészlapokat lásd a 12. Tartozékok fejezetben). A munkadarabok megengedett méreteit be kell tartani (lásd a 16. Műszaki adatok fejezetet). A kerek vagy rendszertelen keresztmetszetű munkadarabokat (mint pl. tűzifa) nem lehet fűrészelni, mert azokat fűrészelés közben nem lehet biztosan tartani. Ha lapos munkadarabot felállítva fűrészelik, megfelelő segédütközőt kell használni, ami biztonságosan megvezeti a munkadarabot. Bármely más felhasználás ellentétes a szerszám rendeltetésével. A nem rendeltetésszerű használat, a készüléken végrehajtott módosítások, illetve a gyártó által nem ellenőrzött és nem engedélyezett alkatrészek használata beláthatatlan károkhoz vezethet! Tartsa be adott esetben a jogszabályokban lefektetett irányelveket vagy balesetvédelmi előírásokat. Saját testi épsége és a berendezés védelme érdekében tartsa be az adott szimbólummal jelölt szövegrészekben foglaltakat! FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át a kezelési utasítást. Csak ezekkel a dokumentumokkal együtt adja tovább másnak az elektromos kéziszerszámot. Általános biztonsági utasítások elektromos kéziszerszámokhoz FIGYELEM – Olvassa át az összes biztonsági utasítást és előírást. A biztonsági utasítások és előírások betartásának elmulasztása elektromos áramütéshez, tűzhöz és/ vagy súlyos testi sérülésekhez vezethet. Kérjük, gondosan őrizzen meg minden biztonsági utasítást és előírást a jövőbeni használat érdekében!

3.1 Munkahelyi biztonság

a) Tartsa tisztán és jól megvilágítva a munkaterületét. Rendetlen és megvilágítatlan munkaterületek balesetekhez vezethetnek. b) Ne dolgozzon az elektromos kéziszerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat bocsáthatnak ki, amelyek meggyújthatják a port és a gőzöket. c) Tartsa távol a gyerekeket és az idegen személyeket, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét a munkától, könnyen elvesztheti az uralmát a berendezés felett.

3.2 Elektromos biztonság

a) Az elektromos kéziszerszám csatlakozó dugójának bele kell illeszkedni a dugaszoló aljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. A védőföldeléssel ellátott elektromos kéziszerszámokkal együtt ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő csatlakozó aljzatok csökkentik az áramütés kockázatát. b) Ne érjen hozzá olyan földelt felületekhez, mint csövek, fűtőtestek, kályhák és hűtőszekrények. Megnövekedett áramütés veszélye áll fenn, ha az Ön teste földelt. c) Tartsa távol az elektromos kéziszerszámokat az esőtől és a nedvesség hatásaitól. Ha víz hatol be egy elektromos kéziszerszámba, az megnöveli az áramütés veszélyét. d) Ne használja a csatlakozó vezetéket a rendeltetésétől eltérő célokra, vagyis az elektromos kéziszerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csatlakozó dugót a kábelnél fogva. Tartsa távol a csatlakozó vezetéket hőforrásoktól, olajtól, éles peremektől és mozgó gépalkatrészektől. Megrongálódott vagy összekuszálódott csatlakozó vezetékek növelik az áramütés kockázatát. e) Ha egy elektromos kéziszerszámmal a szabadban dolgozik, csak külterületi használatra engedélyezett hosszabbító vezetéket használjon. A külterületen való használatra engedélyezett hosszabbító vezeték használata csökkenti az áramütés kockázatát. f) Ha elkerülhetetlen az elektromos kéziszerszám nedves környezetben való használata, használjon egy hibaáram- védőkapcsolót. Egy hibaáram-védőkapcsoló használata csökkenti az áramütés kockázatát.

3.3 Személyi biztonság

a) Munka közben mindig legyen figyelmes, ügyeljen arra, amit csinál, és meggondoltan dolgozzon az elektromos kéziszerszámmal. Ne használja az elektromos kéziszerszámot, ha fáradt, ha kábítószerek, alkohol vagy orvosságok hatása alatt áll. Az elektromos kéziszerszámmal végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülésekhez vezethet. b) Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősisak és fülvédő használata az elektromos kéziszerszám használatának megfelelően csökkenti a személyes sérülések kockázatát. c) Kerülje el az elektromos kéziszerszám nem kívánt üzembe helyezését. Győződjön meg arról, hogy a szerszámot kikapcsolták, mielőtt azt az áramforrásra csatlakoztatja, vagy felemeli és szállítja. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, az balesetekhez vezethet. d) Az elektromos kéziszerszám bekapcsolása előtt távolítsa el a beállító szerszámokat vagy csavarkulcsokat. A készülék forgó részében lévő szerszám vagy csavarkulcs sérüléseket okozhat. e) Kerülje el a normálistól eltérő testtartást. Ügyeljen arra, hogy biztosan álljon és mindig tartsa meg az egyensúlyát. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. f) Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. g) Ha az elektromos kéziszerszámra fel lehet szerelni por elszívásához és összegyűjtéséhez szükséges berendezéseket, győződjön meg arról, hogy azokat megfelelően csatlakoztatták és azokat megfelelően használják. Porelszívó használatával csökkenthetőek a por veszélyes hatásai. h) Ne ringassa magát hamis biztonságba és vegye tudomásul az elektromos szerszámokra vonatkozó biztonsági szabályokat akkor is, ha az elektromos szerszámot annak számos használata után már ismeri. A figyeletlen cselekvés másodpercek alatt súlyos sérülésekhez vezethet.

3.4 Az elektromos szerszám

alkalmazása és kezelése a) Ne terhelje túl a készüléket. A munkájához csak az arra kijelölt elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni. b) Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni. c) Húzza ki a csatlakozó dugót a dugaszoló aljzatból, mielőtt a készüléken beállítási munkákat végez, tartozékokat cserél vagy a készüléket tárolja. Ez az elővigyázatossági intézkedés meggátolja az elektromos kéziszerszám nem szándékos üzembe helyezését. d) A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a azt, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. e) Ápolja gondosan a készüléket és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nem szorultak-e be, nem törtek-e el vagy nem rongálódtak-e meg alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A megrongálódott részeket a készülék használata előtt javíttassa meg. Sok baleset oka az elektromos kéziszerszám nem kielégítő karbantartására vezethető vissza. f) Tartsa tisztán és élezett állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni. g) Az elektromos kéziszerszámokat, tartozékokat, betétszerszámokat stb. csak ezen előírásoknak megfelelően használja. Vegye figyelembe ennek során a munkafeltételeket és a kivitelezendő munkát. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet. h) Tartsa a markolatot és a markolati felületeket szárazon, tisztán, valamint olaj- és zsírmentesen. A csúszós markolatok és markolati felületek gátolják a biztonságos kezelést és az elektromos kéziszerszám ellenőrzését a váratlan helyzetekben.

a) Az elektromos kéziszerszámokat csak szakképzett személyzet és csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon. Tartalomjegyzék

1. Megfelelőségi nyilatkozat

2. Rendeltetésszerű használat

3. Általános biztonsági

3.6 További biztonsági utasítások

– Ez az üzemeltetési útmutató olyan személyek számára készült, akik már rendelkeznek a leírtakhoz hasonló készülékek kezeléséhez szükséges műszaki alapismeretekkel. Amennyiben semmilyen gyakorlata nincs ilyen gépekkel kapcsolatban, először kérjen segítséget tapasztalt személyektől. – A jelen üzemeltetési útmutatóban tárgyalt előírások be nem tartásából eredő kárért a gyártó nem vállal semmilyen felelősséget. Az információkat a jelen üzemeltetési útmutatóban az alábbi jelöléssel láttuk el: Veszély! A kezelő testi épségét veszélyeztető helyzetre vagy környezeti kárra való figyelmeztetés. Áramütés veszélye! Az elektromosság veszélyezteti a ke- zelőszemélyzet testi épségét. Behúzásveszély! A gép könnyen elkaphatja a kezelő valamelyik testrészét vagy ruházatát. Vigyázat! Anyagi károkra való figyelmeztetés. Megjegyzés: További információ. A fejező és gérvágó fűrészekre vonatkozó biztonsági utasítások a) A gérvágó-fejező fűrészek fa vagy faszerű termékek vágására készültek, nem használhatóak vas munkadarabok, mint pl. pálcák, rudak, csavarok stb. vágására. Az abrazív hab a mozgó részek, mint pl. az alsó védőburkolat blokkolásához vezet. A vágás során keletkező szikrák elégetik az alsó védő´burkolatot, a betétlapot és más műanyag részeket. b) Rögzítse a munkadarabot lehetőség szerint satuval. Amennyiben a munkadarabot kézzel tartja, kezének legalább 100 mm távolságra kell lennie a fűrészlap minden oldalától. Ne használja ezt a fűrészt olyan darabok vágásához, amelyek túl kicsik ahhoz, hogy azokat be lehessen szorítani vagy kézzel meg lehessen azokat tartani. Amennyiben a keze túl közel lenne a fűrészlaphoz, megnövekedett sérülésveszély áll fenn a fűrészlaphoz érés miatt. Ne fogja azon az oldalon, amelyikre a fűrészfej dől. Ne keresztezze a kezeit. c) A munkadarab nem mozoghat, azt vagy be kell szorítani, vagy az ütközőhöz és az asztalhoz kell azt nyomni. Ne nyomja a munkadarabot a fűrészlapba, és soha ne vágjon "szabad kézzel". A laza vagy mozgó munkadarabok nagy sebességgel kicsapódhatnak és sérülést okozhatnak. d) Tolja át a fűrészt a munkadarabon. Kerülje el a fűrész munkadarabon való áthúzását. Vágáshoz emelje meg a fűrészfejet és húzza azt a munkadarab fölé anélkül, hogy vágna azzal. Ezután kapcsolja be a motort, hajtsa le a fűrészfejet és tolja át a fűrészt a munkadarabon. Húzó vágásnál fennáll annak a veszélye, hogy a fűrészlap felemelkedik a munkadarabban és a fűrészlapegység erőszakkal a kezelőhöz csapódik. e) Soha ne keresztezze kezével a tervezett vágás vonalát, sem a fűrészlap előtt, sem a mögött. A munkadarab "keresztezett kézzel" való megtámasztása, vagyis a munkadarab bal kézzel való megtartása a fűrészlaptól jobbra, vagy fordítva, nagyon veszélyes. f) Forgó fűrészlap mellett ne nyúljon az ütköző mögé. Soha ne legyen a biztonsági távolság a keze és a forgó fűrészlap között 100 mm-nél kisebb (ez a fűrészlap mindkét oldalára vonatkozik, pl. fa hulladék eltávolításakor). A forgó fűrészlap kezéhez való közelsége esetleg nem felismerhető, és Ön súlyosan megsérülhet. g) Ellenőrizze a munkadarabot vágás előtt. Amennyiben a munkadarab meghajlott vagy megvetemedett, azt a kifelé hajlott részével az ütköző felé kell rögzíteni. Mindig győződjön meg arról, hogy a vágás vonalán ne legyen rés a munkadarab, az ütköző és az asztal között. A meghajlott vagy megvetemedett munkadarabok elfordulhatnak vagy elmozdulhatnak, és a forgó fűrészlap vágás közben való beszorulásához vezethetnek. Nem lehet szeg vagy idegen test a munkadarabban. h) Csak akkor használja a fűrészt, ha az asztalon nincs szerszám, fa hulladék stb.; csak a munkadarab lehet az asztalon. A kisméretű hulladék, laza fadarabok vagy egyéb tárgyak, amelyek a forgó lappal érintkezésbe kerülnek, nagy sebességgel kicsapódhatnak.

i) Mindig csak egy munkadarabot vágjon. A

többszörösen egymásra rakott munkadarabokat nem lehet megfelelően beszorítani vagy megtartani és fűrészelés közben a fűrészlap beszorulásához vezethetnek vagy elcsúszhatnak. j) Gondoskodjon arról, hogy a gérvágó-fejező fűrész használat előtt sima, szilárd munkafelületen álljon. Egy sima és szilárd munkafelület csökkenti annak a veszélyét, hogy a gérvágó-fejező fűrész instabillá váljon. k) Tervezze meg a munkavégzését. Figyeljen a fűrészlap dőlése, vagy a gérvágó szög minden átállításakor arra, hogy az állítható ütközőt helyesen állítsák be és a munkadarabot letámasszák anélkül, hogy az a fűrészlaphoz vagy a védőburkolathoz érne. A gép bekapcsolása és az asztalra helyezett munkadarab nélkül szimulálja a fűrészlap teljes vágó mozgását annak érdekében, hogy meg lehessen arról győződni, hogy nem lépnek fel akadályok és nem veszélyeztetik a vágást az ütközőn. l) Gondoskodjon arról, hogy az olyan munkadarabokat, amelyek szélesebbek vagy hosszabbak, mint az asztal felső része, megfelelően alátámasszák, pl. asztalhosszabbítókkal vagy fűrészbakokkal. Az olyan munkadarabok, amelyek szélesebbek vagy hosszabbak, mint a gérvágó-fejező fűrész asztala, lebillenhetnek, ha azokat nem támasztják alá. Amennyiben egy levágott faanyag vagy munkadarab lebillen, megemelheti az alsó védőburkolatot vagy ellenőrizetlenül elrepülhet a forgó laptól. m) Ne vonjon be más személyeket asztalhosszabbító pótlására vagy kiegészítő alátámasztásként. A munkadarab labilis alátámasztása a fűrészlap beszorulásához vezethet. A munkadarab vágás közben el is tolódhat és a segítő személyt a forgó fűrészlaphoz húzhatja. n) A levágott darabot nem szabad a forgó fűrészlaphoz nyomni. Kevés hely esetén, pl. hosszütközők alkalmazásakor, a levágott darab beakadhat a fűrészlapba és erőszakkal elrepülhet. o) Mindig használjon satut vagy egy megfelelő berendezést annak érdekében, hogy az olyan kerek anyagokat, mint pl. rudakat vagy csöveket rendesen le lehessen támasztani. A rudak vágás során hajlamosak elgurulni, így a lap "beakadhat" és a munkadarabot a kezével együtt behúzhatja a fűrészlapba. p) Hagyja, hogy a fűrészlap elérje a legnagyobb fordulatszámot, mielőtt bevágna a munkadarabba. Ez csökkenti annak a veszélyét, hogy a munkadarab elrepül. q) Ha a munkadarab beszorul, vagy a fűrészlap leblokkol, kapcsolja ki a gérvágó- fejező fűrészt. Várja meg, amíg minden mozgó alkatész leáll, majd húzza ki a hálózati csatlakozót. Ezt követően vegye ki a beszorult anyagot. Ha egy ilyen blokkolás esetén tovább folytatja a fűrészelést, elveszítheti a kontrollt, vagy megrongálhatja a gérvágó-fejező fűrészt. r) Befejezett vágás után engedje el a kapcsolót, tartsa lent a fűrészfejet és várja meg, amíg leáll a fűrészlap, mielőtt eltávolítaná a levágott darabot. Nagyon veszélyes kézzel a kifutó fűrészlap közelébe nyúlni.

4.1 További biztonsági utasítások

Tartsa be az egyes fejezetekben található különleges biztonsági előírásokat. Tartsa be adott esetben a jogszabályokban lefektetett irányelveket vagy balesetvédelmi előírásokat. Általános veszélyhelyzet! Vegye figyelembe a környezeti hatásokat. Ha hosszú munkadarabot kell megmunkálnia, használjon megfelelő szerkezetet a munkadarab alátámasztásához. Ezt a fűrészt csak olyan személy kapcsolhatja be és használhatja, aki ismeri az ilyen gépeket, és mindig tudatában van annak, hogy milyen veszélyekkel jár a gép használata. 18 éven aluliak csak a szakoktatás keretében és kizárólag a képzést irányító szakember felügyelete mellett használhatják ezt a készüléket. Ne engedjen idegent, főleg gyermekeket a veszélyes területre. Gondoskodjon arról, hogy idegen személy üzem közben ne érhessen hozzá a készülékhez vagy a hálózati tápvezetékhez. Kerülje el a fűrészfog csúcsainak túlforrósodását. Kerülje műanyagok fűrészelésekor a műanyag olvadását. A mozgó alkatrészeken fennáll a sérülés és becsípődés veszélye! Soha ne helyezze üzembe a gépet felszerelt biztonsági berendezések nélkül. Mindig tartson megfelelő távolságot a fűrészlaphoz. Adott esetben használjon megfelelő adagoló segédeszközt. Üzem közben tartson elegendő távolságot a hajtott gépegységekhez. Várja meg, amíg leáll a fűrészlap, mielőtt a munkaterületről eltávolítaná a kisebb munkadarab-szelvényeket, famaradványokat, stb. Csak olyan méretű munkadarabot fűrészeljen, amelyet munka közben még biztonságosan meg tud tartani. Használjon szorító berendezéseket vagy satut a munkadarab rögzítésére. Ez így biztonságosabban tartható, mint kézzel. Ne fékezze oldalirányú nyomással a kifutó fűrészlapot. Bármilyen beállítás, karbantartás vagy javítás előtt húzza ki a hálózati csatlakozót. Húzza ki a hálózati csatlakozót, amennyiben nem használja a készüléket. Akkor is megvághatja magát, ha a vágószerszám nyugalmi van! Viseljen védőkesztyűt a vágószerszámok cseréjekor. Tárolja úgy a fűrészlapokat, hogy senki ne sérülhessen meg. Fennáll a fűrészfej visszacsapódásának veszélye (a fűrészlap beakad a munkadarabba és a fűrészfej hirtelen felcsapódik)! Válassza ki a vágandó munkadarabhoz illő fűrészlapot. Tartsa szorosan a markolatot. Abban a pillanatban, amikor a fűrészlap bemerül a munkadarabba, különösen nagy a visszacsapódás veszélye. Vékony vagy kis falvastagságú munkadarabot csak finom fogazású fűrészlappal szabad megmunkálni. Mindig éles fűrészlappal dolgozzon. Azonnal cserélje ki a tompa fűrészlapokat. Megnövekedett visszacsapódás-veszély áll fenn, ha a tompa fűrészfog beakad a munkadarab felületébe. Vigyázzon, hogy ne szoruljon meg a munkadarab. Kétes esetben ellenőrizze, hogy nincs-e idegen anyag (például szög vagy csavar) a munkadarabban.

4. Különleges biztonsági

Soha ne fűrészeljen egyszerre több munkadarabot - több egyedi darabból álló nyalábot sem. Balesetveszély áll fenn, ha a fűrészlap az egyes darabokat ellenőrizetlenül befogja. Hornyok készítésekor kerülje a fűrészlapra mért oldalirányú nyomást - használjon szorító berendezést. Behúzásveszély! Vigyázzon, hogy a üzemelés közben a forgó elemek ne csípjék és ne húzzák be valamely testrészét vagy ruhadarabját (ne viseljense nyakkendőt, se kesztyűt, vagy bő ujjú ruhadarabot; hosszú haj esetén mindenképpen viseljen hajhálót). Soha ne fűrészeljen olyan munkadarabot, amelyen kötél, zsinór, szalag, kábel vagy drót található, ill. amely ilyen anyagot tartalmaz. A hiányos személyi védőfelszerelés balesetveszélyes! Viseljen zajtompító fülvédőt. Viseljen védőszemüveget. Viseljen porvédő maszkot. Viseljen megfelelő munkaruhát. Viseljen csúszásmentes lábbelit. Viseljen kesztyűt a fűrészlapok kezelésekor és durva szerszámok esetén. A fűrészlapokat szállítsa tartóban. A fűrészpor veszélyes! Mindig használjon elszívó berendezést. Az elszívó berendezésnek teljesítenie kell a 16. fejezetben megadott értékeket. A porterhelés csökkentése: VIGYÁZAT - Néhány porfajta, amely csiszolópapírral való csiszolás, fűrészelés, csiszolás, fúrás és egyéb munkavégzés során keletkezik, olyan vegyszereket tartalmaz, amelyeknél ismeretes, hogy az rákkeltő, születési hibákat, vagy egyéb reprodukciós károkat okozhatnak. Ezen vegyszerekre vonatkozó néhány példa: - ólom ólomtartalmú festékrétegekből, - ásványi por téglákból, cement és egyéb falazó nyersanyagokból, és - arzén, valamint króm vegyszerrel kezelt fa esetén. Ezen termelésekben rejlő veszély változó annak függvényében, milyen gyakran végez ilyen munkákat. Annak érdekében, hogy csökkenteni lehessen ezen vegyszerek okozta terhelést: dolgozzon mindig jól szellőztetett területen és megfelelő engedélyezett védőfelszereléssel, mint pl. olyan porvédő álarccal, amelyet kifejezetten a mikroszkopikusan kis részecskék kiszűrésére fejlesztettek ki. Ez vonatkozik egyéb nyersanyagok által keletkezett porra, mint pl. néhány fafajta (pl. tölgy- vagy bükkfaporra), fém, azbeszt esetén. További ismert betegségek pl. allergiás reakciók, légúti megbetegedések. Figyeljen arra, hogy ne kerüljön a testébe por. Vegye figyelembe az anyagra, a személyzetre, a felhasználásra és a felhasználás helyére vonatkozó érvényes irányelveket (pl. munkavédelmi előírásokat, hulladékeltávolítást). Fogja fel a keletkező részecskéket, kerülje a környezetbe való lerakódást. Használjon speciális munkavégzésre alkalmas tartozékokat. Ezzel kevesebb részecske jut ellenőrizetlenül a környezetbe. Használjon megfelelő porelszívó berendezést. Csökkentse a porleterhelést a következők szerint: - ne irányítsa magára, a közelben tartózkodó személyekre vagy a lerakódott porra a kiáramló részecskéket és a gépből kiáramló levegőt, - használjon elszívó berendezést és/vagy légtisztító berendezést, - szellőztesse megfelelően a munkavégzés területét és tartsa azt porszívózással tisztán. Seprés vagy lefújás felkavarja a port. - Szívja le vagy mossa ki a védőruházatot. Ne fújja azt le, ne porolja ki vagy ne kefélje le. A nem rendeltetésszerű használatnak, a gépen eszközölt bárminemű szerkezeti módosításnak vagy a gyártó által nem ellenőrzött és nem engedélyezett tartozékok használatának beláthatatlan következményei lehetnek! A fűrészt pontosan a jelen útmutatóban leírtaknak megfelelően kell összeszerelni. Csak a gyártó által engedélyezett alkatrészt használjon. Ez különösen vonatkozik az alábbi alkatrészekre: – fűrészlapok (a rendelési számokat lásd a 12. Tartozékok c. fejezetben). – biztonsági berendezések. – vágólézer – a vágóterület kivilágítása Ne eszközöljön semmiféle módosítást az alkatrészeken. Figyeljen arra, hogy a fűrészlapon megadott fordulatszám legalább akkora legyen, mint a fűrészen megadott. A szerszám meghibásodásából eredő veszélyek! Ellenőrizze minden üzembe helyezés előtt a készüléket az esetleges rongálódásokra tekintettel: A készülék további használata előtt a biztonsági felszereléseket, védőberendezéseket vagy az enyhén károsodott alkatrészeket a kifogástalan és rendeltetésszerű működésre tekintettel gondosan ellenőrizni kell. Ellenőrizze, hogy megbízhatóan működnek-e és nem szorulnak-e a mozgó alkatrészek. Az összes részegységnek helyesen összeszerelt állapotban kell lennie és teljesítenie kell valamennyi feltételt annak érdekében, hogy biztosítani tudja a készülék kifogástalan működését. Ne használjon sérült vagy deformálódott betétszerszámot. Veszélyes zajterhelés! Viseljen zajtompító fülvédőt. Blokkoló munkadarabok vagy munkadarab részek által előidézett veszély! Ha blokkolás lép fel:

1. kapcsolja ki a gépet,

2. húzza ki a hálózati csatlakozót,

3. viseljen kesztyűt,

4. szüntesse meg a blokkolást megfelelő

szerszám segítségével.

4.2 Szimbólumok a készüléken

(modelltől függ) Olvassa el az üzemeltetési útmutatót. Ne nyúljon a fűrészlapba. Viseljen védőszemüveget és hallásvédőt. Ne üzemeltesse a szerszámot nedves vagy vizes környezetben. Lézersugárzás - ne nézzen a fénysugárba.

4.3 Biztonsági berendezések

Visszahúzható védőburkolat (7) A visszahúzható védőburkolat véd a fűrészlap véletlen megérintésétől és a szétrepülő forgácstól. Biztonsági reteszelés (29) A visszahúzható védőburkolatot csak akkor lehet kinyitni és a fűrészt csak akkor lehet leereszteni, ha a biztonsági reteszelést működtették. Munkadarab-ütköző (30) A munkadarab-ütköző megakadályozza, hogy a munkadarab fűrészelés közben elmozduljon. Üzemelés csak felszerelt munkadarab-ütközővel lehetséges. Figyeljen arra, hogy az állítható ütközőt beállítása megfelelő legyen, és a munkadarabot lehetőleg jól letámassza anélkül, hogy az a fűrészlaphoz vagy a védőburkolathoz érne. Reteszelje le a rögzítőcsavarral (31). Lásd a 2. oldalon. 1 hordfogantyú 2 forgácselszívó csonk 3 elszívó sarokadapter 4 hordfogantyú 5 a vágóterület kivilágítása 6 lézerkilépés 7 visszahúzható védőburkolat 8 asztalszélesítő 9 asztal 10 az asztalszélesítő reteszelő csavarja 11 munkadarab-rögzítő berendezés 12 a dőlésbeállítás reteszelő karja 13 zárógomb (a dőlésszög +/- 2 °-os bővítéséhez) 14 a dőlésbeállítás rögzítőkarja 15 fűrészlap-reteszelés 16 szállító reteszelés 17 imbuszkulcs / imbuszkulcs-szerszámtartó 18 a húzó berendezés rögzítőcsavarja 19 kábelfeltekercselő kampó 20 asztalbetét 21 pecek a forgóasztal reteszelési pozícióinak beállításához 22 rögzítő fogantyú a forgóasztalhoz 23 forgóasztal 24 a vágóterület-kivilágítás be-/ kikapcsoló gombja 25 a vágólézer be-/ kikapcsoló gombja 26 a fordulatszám beállítására szolgáló állítókerék 27 a fűrész be-/ kikapcsoló gombja 28 fűrészmarkolat 29 biztonsági reteszelés 30 eltolható munkadarab-ütközők (feltéttel együtt) 31 a munkadarab-ütközők rögzítőcsavarja 32 rögzítőkar (csak a KGSV 72 Xact SYM-nél) 33 reteszelő pecek (csak a KGSV 72 Xact SYM- nél) 34 állítható szög

• modell- / felszereltségfüggő A forgóasztal rögzítőkarjának felszerelése Helyezze a rögzítőkart (22) a forgóasztalba (23) és csavarja be azt. A lézerre figyelmeztető matrica felhelyezése A berendezést egy a lézersugárzásra figyelmeztető német nyelvű címkével szállítják. Az első üzembe helyezés előtt az eredeti címkét ragassza le a mellékelt címkék közül az ország nyelvének megfelelővel. Felállítás A biztonságos munkavégzéshez a berendezést stabil alapra kell helyezni. – Alaplapként használható rögzített munkalap vagy munkapad, illetve a Metabo állványok egyike (lásd a Tartozékok c. fejezetet). – A berendezésnek nagyobb munkadarabok megmunkálásakor is biztosan kell állnia. – A hosszú munkadarabokat a megfelelő tartozékkal alá kell támasztani. Megjegyzés: Mobil alkalmazáshoz a berendezést egy furnérlemezre vagy asztalos lemezre (500 mm × 500 mm, legalább 19 mm vastag) lehet csavarozni. Alkalmazáskor a lemezt csavarfogóval rögzíteni kell a munkapadra.

1. Csavarozza a készüléket az alaplaphoz (A

lábazaton lévő furatokon keresztül).

6. Felállítás és szállításMAGYARhu

2. A szállító reteszelés (16) kioldása: Nyomja le

egy kicsit a fűrészfejet és tartsa meg azt. Húzza ki a szállító reteszelést (16).

3. Lassan hajtsa fel a fűrészfejet.

1. Hajtsa le a fűrészfejet és nyomja be a szállító

2. Reteszelje a húzó berendezést a

rögzítőcsavarral (18) a hátsó állásba. Vigyázat! Ne szállítsa a fűrészt a védő berendezéseknél fogva.

3. Emelje meg és szállítsa a készüléket a

hordfogantyún (1) vagy a hordfogantyún (4) .

7.1 A motor be-/kikapcsoló gombja (27)

A motor bekapcsolása: Nyomja meg a be-/kikapcsoló gombot és tartsa azt lenyomva. A motor kikapcsolása: Engedje fel a be-/kikapcsoló gombot.

7.2 A vágóterület-kivilágítás be-/

kikapcsoló gombja (24) Kapcsolja be és ki a vágóterület-kivilágítást. Veszély! Ne irányítsa a fénysugarat az emberek vagy állatok szemébe!

7.3 A vágólézer be-/kikapcsoló gombja

(25) Kapcsolja be és ki a vágólézert. A vágólézer a fűrészelő vágástól jobbra és balra kijelöl egy vonalat. Végezzen próbavágást annak érdekében, hogy megismerje a pozícionálást. Veszély!

Hajtsa fel a fűrészfejet. Hajtsa előre a reteszelőkart (12) . A rögzítőkar (14) kioldása után (hátrahajtás) a fűrészt között a függőlegeshez képest jobbra és balra 0°-45°-kal meg lehet dönteni. Amennyiben a reteszelőkart (12) a hátoldal felé hajtották, a fűrész bereteszel a megfelelő helyzetbe. Állítás közben nyomja meg a zárógombot (13) annak érdekében, hogy a szöget a függőlegeshez képest 47°-kal balra es 47°-kal jobbra be lehessen állítani. Veszély! Annak érdekében, hogy a dőlésszög fűrészelés közben ne állítódjon át, a billentőkar rögzítőkarját (14) (reteszelési pozíciókban is) meg kell húzni.

Gérvágásokhoz a forgóasztalt a rögzítő fogantyú (22) kioldása és a záró pecek (21) működtetése után el lehet forgatni 50°-kal balra vagy 50°-kal jobbra. Feltolt záró pecek (21) mellett a forgóasztal bereteszel meghatározott szögfokozatokban. Teljesen letolt záró pecek (21) mellett a reteszelő funkciót deaktiválták. Veszély! Annak érdekében, hogy a gérvágó szög fűrészelés közben ne változzon meg, a forgóasztal rögzítő fogantyúját (22) (reteszelési pozíciókban is) meg kell húzni.

7.6 Csak a KGSV 72 Xact SYM-nél:

Szimmetrikus vágások A gérvágások gyors és egyszerű fűrészeléséhez a beállítható ütközőrendszerrel. Húzza mindkét rögzítőkart (32) felfelé és oldja ki a reteszelést. Nyomja le teljesen a záró peckeket (33), így deaktiválja a reteszelési funkciót. A kívánt szög “állítható szög“ (34) felhelyezésével való beállítása: tolja el egyszerre mindkét asztalfelületet (9) / munkadarab-ütközőt (30) és igazítsa azt a kívánt szöghöz. Amennyiben a záró peckek (33) a felső helyzetben állnak, a két asztalfelület (9) / munkadarab-ütköző (30) bereteszel a meghatározott szögfokozatban. Veszély! Annak érdekében, hogy a szög fűrészelés közben ne állítódjon el, mindkét rögzítőkart (32) (reteszelési pozíciókban is!) le kell nyomni.

A húzó berendezéssel nagyobb keresztmetszetű munkadarabok is fűrészelhetőek. A húzó berendezést minden vágásfajtához (egyenes vágásokhoz, gérvágásokhoz, ferde vágásokhoz, kettős gérvágásokhoz és horony fűrészeléséhez) használható. Ha a húzó berendezésre nincs szükség, a húzó berendezést a rögzítőcsavarral (18) a hátsó állásban reteszelni.

7.8 Vágásmélység-korlátozás

A vágásmélység-korlátozás (47) lehetővé teszi a húzó berendezéssel együtt a hornyok készítését. Az állítócsavart elforgatni és az ellenanyával rögzíteni. A vágásmélység-korlátozás deaktiválható, ha az ütközőt (48) hátratolják.

7.9 Fordulatszám-beállítás

Állítsa be az állítókeréken (26) a fordulatszámot. Az ajánlott állítókerék-beállításokat lásd a táblázatban. Fa: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 - 6 Alumínium: . . . . . . . . . . . . . . . . . . . . . . . . . . 3 - 6 Műanyag . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 - 3

8.1 Forgácselszívó berendezés

csatlakoztatása Veszély! Bizonyos fafajták (pl. tölgy, bükk és kőris) pora a tüdőbe jutva rákot okozhat. – Kizárólag megfelelő forgácselszívó berendezéssel dolgozzon. – Használjon ezt kiegészítően porvédő maszkot, mert nem lehet az összes forgácsport felfogni, illetve felszívni. Amennyiben a készüléket forgácselszívó berendezésre csatlakoztatja: Csatlakoztasson forgácselszívó berendezést, ill. mobil univerzális porszívót, a forgácselszívó csonkra (2) . Szükség esetén csatlakoztassa az elszívó sarokadaptert (3). Figyeljen arra, hogy a forgácselszívó berendezés megfeleljen a 16. „Műszaki adatok" fejezetben nevezett követelményeknek. A további adatokat a forgácselszívó berendezés kezelési útmutatójában találja!

8.2 A munkadarab-rögzítő berendezés

felszerelése A munkadarab-rögzítő felszerelés (11) két helyzetben szerelhető fel: – Széles munkadarabokhoz: Tolja a munkadarab-rögzítő berendezést az asztal hátsó furatába (35). – Vékony munkadarabokhoz: Tolja a munkadarab-rögzítő berendezést az asztal első furatába (36).

8.3 Hálózati csatlakozás

Veszély! Villamos feszültség Csak olyan áramforrásról üzemeltesse a gépet, amely kielégíti az alábbi követelményeket (lásd a

16. „Műszaki adatok“ c. fejezetet):

– A hálózati feszültségnek és frekvenciának meg kell egyeznie a berendezés típustábláján megadott adatokkal; – A berendezést 30 mA hibaáramra méretezett érintésvédelmi kapcsolóval kell biztosítani; – A csatlakozó aljzatokat szakszerűen kell szerelni, földelni és bevizsgálni. A hálózati tápvezetéket úgy kell lefektetni, hogy az ne zavarja a munkát és ne sérülhessen meg. Hosszabbító kábelként kizárólag elegendő keresztmetszetű gumiszigetelésű kábelt használjon (3 × 1,5 mm

Használjon külterületen használható hosszabbító kábelt. Szabadban csak az arra tervezett és megfelelően megjelölt hosszabbító kábelt használjon. Kerülje a véletlen elindulást. Győződjön meg arról, hogy a csatlakozó aljzatba való csatlakoztatásakor a kapcsolót kikapcsolta. A munka megkezdése előtt mindig ellenőrizze a biztonsági berendezések hibátlan állapotát. Fűrészeléskor vegye fel az előírt munkahelyzet: – elöl, a kezelő oldalán; – a fűrésszel szemben; – a fűrészlap síkja mellett. Veszély! Rögzítse a munkadarabot lehetőség szerint a munkadarab-rögzít berendezéssel (11). Zúzódásveszély! Ne nyúljon a fűrészfej megdöntésekor vagy lehajtásakor a csuklópánt területére vagy a berendezésbe! Döntéskor tartsa szorosan a fűrészfejet. Használja munkavégzés közben a következőket: – munkadarab-alátámasztást - hosszú munkadaraboknál, ha az szétvágás után leesne az asztalról; – forgácselszívó berendezést. Csak olyan méretű munkadarabot fűrészeljen, amelyet munka közben még biztonságosan meg tud tartani. Fűrészelés közben nyomja rá a munkadarabot az asztalra és ügyeljen arra, hogy a munkadarab ne ékelődjön be. Ne fékezze le fűrészlapot oldalirányú nyomással se. Balesetveszély áll fenn, ha a fűrészlap leblokkolódik.

Kiinduló állás: – A szállítási reteszelés (16) kihúzták. – A fűrészfejet felhajtották. – A vágásmélység-beállítást (48) deaktiválták. – A forgóasztal 0°-állásban, a forgóasztal rögzítő fogantyúját (22) behúzták. – A fűrészfej dőlése a függőlegeshez képest 0°, a rögzítőkart (14) a dőlés beállításához behúzták. – A húzó berendezés teljesen hátul áll. – A húzó berendezés rögzítőcsavarját (18) kioldották. – A munkadarab-ütköző (30) beállítása: Lazítsa ki a rögzítő csavart (31). Tolja el úgy az eltolható munkadarab-ütközőt (30) (a felső és alsó részt), hogy az a munkadarabot lehetőleg jól letámassza anélkül, hogy hozzáérne a laphoz vagy a védőburához. Rögzítse a rögzítő csavarral (31).

7. A készülék részletesen

9. A gép kezeléseMAGYAR hu

A munkadarab fűrészelése:

1. Nyomja a munkadarabot a munkadarab-

ütközőhöz és a szorítsa be azt a munkadarab- rögzítő berendezéssel (11).

2. Szélesebb munkadaraboknál: húzza a

fűrészfejet előre (a kezelő felé) (húzó berendezés).

3. Működtesse a biztonsági reteszelést (29),

nyomja meg a be-/ kikapcsoló gombot (27) és tartsa azt lenyomva.

4. Lassan engedje le a fűrészfejet a markolaton

teljesen és adott esetben tolja azt hátra (a kezelővel ellentétes irányba). Fűrészelés közben a fűrészfejet csak olyan erősen nyomja a munkadarabhoz, hogy a motor fordulatszáma ne csökkenjen túlságosan.

5. Fűrészelje át a munkadarabot egy

6. Engedje fel a be-/ kikapcsoló gombot (27) és

engedje lassan vissza a fűrészfejet a felső kiinduló állásba.

Kiinduló állás: – A szállítási reteszelés (16) kihúzták. – A fűrészfejet felhajtották. – A vágásmélység-beállítást (48) deaktiválták. – A fűrészfej dőlése a függőlegeshez képest 0°, a rögzítőkart (14) a dőlés beállításához meghúzták. – A húzó berendezés teljesen hátul áll. – A húzó berendezés rögzítőcsavarját (18) kioldották. – A munkadarab-ütköző (30) beállítása: Lazítsa ki a rögzítő csavart (31). Tolja el úgy az eltolható munkadarab-ütközőt (30) (a felső és alsó részt), hogy az a munkadarabot lehetőleg jól letámassza anélkül, hogy hozzáérne a laphoz vagy a védőburához. Rögzítse a rögzítő csavarral (31). FIGYELMEZTETÉS - csak a KGSV 72 Xact SYM-nál: Igazítsa a munkadarab-ütközőket (30) egy síkba (egy vonalba). (Ajánlott a záró peckeket (33) lenyomni, hogy mindkét asztalfelület (9) / munkadarab-ütköző (30) a 0° szögfokozatba kattanjon.) – Nyomja le mindkét rögzítőkart (32) teljesen. A munkadarab fűrészelése:

1. Lazítsa ki a forgóasztal rögzítőkarját (22) és a

lazítsa meg a pecket (21).

2. A kívánt szög beállítása.

Megjegyzés: Feltolt záró pecek esetén (21) a forgóasztal a következő szögfokozatokban reteszel be: 0°, 15°, 22,5°, 31,6°, 45° és 60°. Teljesen letolt záró pecek (21) mellett a reteszelő funkciót deaktiválták.

3. Húzza meg a forgóasztal rögzítő fogantyúját

(22). Vigyázat! Annak érdekében, hogy a gérvágó szög fűrészelés közben ne változzon meg, a forgóasztal rögzítő fogantyúját (22) (reteszelési pozíciókban is) meg kell húzni.

4. A munkadarab fűrészelése, az „Egyenes

vágások“ részben leírtak szerint.

Kiinduló állás: – A szállítási reteszelés (16) kihúzták. – A fűrészfejet felhajtották. – A vágásmélység-beállítást (48) deaktiválták. – A forgóasztal 0°-állásban, a forgóasztal rögzítő fogantyúját (22) behúzták. – A húzó berendezés teljesen hátul áll. – A húzó berendezés rögzítőcsavarját (18) kioldották. – A munkadarab-ütköző (30) beállítása: Lazítsa ki a rögzítő csavart (31). Tolja el úgy az eltolható munkadarab-ütközőt (30) (a felső és alsó részt), hogy az a munkadarabot lehetőleg jól letámassza anélkül, hogy hozzáérne a laphoz vagy a védőburához. Rögzítse a rögzítő csavarral (31). Bizonyos szögbeállításoknál előfordulhat, hogy a munkadarab-ütköző (30) jobb oldali, eltolható részét a rögzítő csavar (31) meglazítása után teljesen ki kell húzni. Húzza meg újra a csavart (31). (A fűrészelés után a felső elemet újra fel kell helyezni és azt a rögzítő csavarral (31) meg kell húzni, hogy az ne tűnhessen el.) A munkadarab fűrészelése:

1. Lazítsa meg a fűrész dőlésbeállításának

2. Döntse lassan a döntőkart a kívánt állásba.

Húzza a reteszelőkart (12) a kezelőoldal irányába = A billentőkar fokozatmentes átállítása. Tolja a reteszelőkart (12) a hátoldal felé = A billentőkar reteszelése a reteszelő pozíciókban. Megjegyzés: A billentőkar a következő szögfokozatokban reteszel be: 0°, 22,5° és 33,9°.

3. A dőlésbeállítás rögzítőkarját (14) meghúzni.

Vigyázat! Annak érdekében, hogy a dőlésszög fűrészelés közben ne állítódjon át, a billentőkar rögzítőkarját (reteszelési pozíciókban is) meg kell húzni.

4. A munkadarab fűrészelése, az „Egyenes

vágások“ részben leírtak szerint.

9.4 Kettős gérvágások

Megjegyzés: A kettős gérvágás a gérvágás és a ferde vágás kombinációja. Ez azt jelenti, hogy a munkadarabot a hátsó lehelyezési szélhez és a felső részhez ferdén fűrészelik. Kiinduló állás: – A szállítási reteszelés (16) kihúzták. – A fűrészfejet felhajtották. – A vágásmélység-beállítást (48) deaktiválták. – A forgóasztalt a kívánt állásban reteszelték. – A billentőkart a munkadarab felületéhez képest a kívánt szögben bedöntötték és reteszelték. – A húzó berendezés teljesen hátul áll. – A húzó berendezés rögzítőcsavarját (18) kioldották. – A munkadarab-ütköző (30) beállítása: Lazítsa ki a rögzítő csavart (31). Tolja el úgy az eltolható munkadarab-ütközőt (30) (a felső és alsó részt), hogy az a munkadarabot lehetőleg jól letámassza anélkül, hogy hozzáérne a laphoz vagy a védőburához. Rögzítse a rögzítő csavarral (31). Bizonyos szögbeállításoknál előfordulhat, hogy a munkadarab-ütköző (30) jobb oldali, eltolható részét a rögzítő csavar (31) meglazítása után teljesen ki kell húzni. Húzza meg újra a csavart (31). (A fűrészelés után a felső elemet újra fel kell helyezni és azt a rögzítő csavarral (31) meg kell húzni, hogy az ne tűnhessen el.) – Csak a KGSV 72 Xact SYM-nél: Igazítsa a munkadarab-ütközőket (30) egy síkba (egy vonalba). Nyomja le mindkét rögzítőkart (32) teljesen. A munkadarab fűrészelése: Veszély! A kettős gérvágásnál a fűrészlap az erőteljes dőlés miatt könnyebben hozzáférhető – ezzel megnövekedett sérülésveszély áll fenn. Mindig tartson megfelelő távolságot a fűrészlaphoz! A munkadarab fűrészelése, az „Egyenes vágások“ részben leírtak szerint.

9.5 Hornyok fűrészelése:

Megjegyzés: A vágásmélység-korlátozás lehetővé teszi a húzó berendezéssel együtt a hornyok készítését. Ennek során nem végeznek daraboló vágást, a munkadarabot csak egy adott mélységig fűrészelik be. Visszacsapódás veszélye! Hornyok készítésekor különösen fontos, hogy ne gyakoroljanak oldalirányú nyomást a fűrészlapra. Különben a fűrészfej hirtelen felcsapódhat! Használjon szorító berendezést hornyok készítésekor. Kerülje a fűrészfejre gyakorolt oldalirányú nyomást. Kiinduló állás: – A szállítási reteszelés (16) kihúzták. – A fűrészfejet felhajtották. – A billentőkart a munkadarab felületéhez képest a kívánt szögben bedöntötték és reteszelték. – A forgóasztalt a kívánt állásban reteszelték. – A húzó berendezés teljesen hátul áll. – A húzó berendezés rögzítőcsavarját (18) kioldották. A munkadarab fűrészelése:

1. Állítsa a vágásmélység-korlátozást (47) a

kívánt vágásmélységre és rögzítse azt az ellenanyával.

2. Lazítsa meg a biztonsági reteszelést (29) és

hajtsa le a fűrészfejet annak érdekében, hogy ellenőrizni lehessen a beállított vágásmélységet:

3. Próbavágás készítése.

4. Adott esetben ismételje meg az 1. és 3. lépést,

míg be nem állítja a kívánt vágásmélységet.

5. A munkadarab fűrészelése, az „Egyenes

vágások“ részben leírtak szerint.

9.6 Csak a KGSV 72 Xact SYM-nél:

Szimmetrikus vágások Megjegyzés: A gérvágások gyors és egyszerű fűrészeléséhez a beállítható ütközőrendszerrel. Kiinduló állás: – A szállítási reteszelés (16) kihúzták. – A fűrészfejet felhajtották. – A vágásmélység-beállítást (48) deaktiválták. – A forgóasztal 0°-állásban áll, a forgóasztal rögzítő fogantyúját (22) behúzták. – A fűrészfej dőlése a függőlegeshez képest általában 0°. A speciális vágásokhoz a fűrészfej meg is dönthető. A dőlésbeállítás rögzítőkarját (14) meghúzták.

A húzó berendezést a rögzítőcsavarral (18) a hátsó állásban reteszelni kell. – Figyeljen arra, hogy az állítható munkadarab- ütköző (30) beállítása megfelelő legyen és az a munkadarabot lehetőleg jól letámassza anélkül, hogy hozzáérne a laphoz vagy a védőburkolathoz. Rögzítse mindkét munkadarab-ütközőt (30) a rögzítőcsavarral (31). A szög beállítása:

1. Helyezze a csomagban megtalálható „állítható

szög“-et (34) az eredeti szögre (pl. a helyiség sarkába). Vigye át az eredeti szöget az „állítható szög“-re (34).

2. Húzza mindkét rögzítőkart (32) felfelé és oldja

3. Nyomja le teljesen a záró peckeket (33) a

reteszelő funkció deaktiválásához.

4. Helyezze az „állítható szög“-et (34) a

5. Vigye át a szöget az „állítható szög“-ről (34) az

ütközőrendszerre úgy, hogy mindkét (34)MAGYARhu

asztalfelületet (9) / munkadarab-ütközőt (30) egyszerre eltolja és az „állítható szög“-re (34) helyezi. Megjegyzés: Amennyiben a záró peckek (33) a felső pozícióban állnak, úgy mindkét asztalfelület (9) / munkadarab-ütköző (30) a következő szögfokozatokban reteszelhet be: 45°, 22,5°, 0°, - 22,5° und -45°. Lenyomott záró peckek (33) esetén a reteszelő funkciót deaktiválták.

6. Nyomja le teljesen mindkét rögzítőkart (32)

annak érdekében, hogy rögzítse ezt az állást. Veszély! Annak érdekében, hogy a szög fűrészelés közben ne állítódjon el, mindkét rögzítőkart (32) (reteszelési pozíciókban is!) le kell nyomni. A munkadarab fűrészelése:

7. Szükség esetén tolja félre a szemben lévő

munkadarab-ütközőt (30). Nyomja az első munkadarabot a bal oldali munkadarab- ütközőhöz és rögzítse azt a munkadarab- rögzítő berendezéssel (11), majd fűrészeljen az „Egyenes vágások“ részben leírtaknak megfelelően.

8. Szükség esetén tolja félre a szemben lévő

munkadarab-ütközőt (30). Nyomja a második munkadarabot a jobb oldali munkadarab- ütközőhöz és rögzítse azt a munkadarab- rögzítő berendezéssel (11), majd fűrészeljen az „Egyenes vágások“ részben leírtaknak megfelelően. Veszély! Minden karbantartási és tisztító munkálat előtt húzza ki a hálózati csatlakozót. – A jelen fejezetben nem említett karbantartási vagy javítási munkákat csak szakember végezheti el. – A megrongálódott elemeket, különösen a biztonsági berendezéseket, csak eredeti alkatrészre lehet cserélni. A gyártó által nem ellenőrzött és nem engedélyezett tartozékok beláthatatlan károkat okozhatnak. – A karbantartási és tisztítási munkák befejeztével ismét be kell kapcsolni valamennyi biztonsági berendezést és ellenőrizni kell azok helyes működését.

Égésveszély! Röviddel a fűrészelés után a fűrészlap még nagyon forró lehet. Várja meg, amíg kihűl a fűrészlap. Soha ne tisztítsa a forró fűrészlapot gyúlékony folyadékkal. Akkor is megvághatja magát, ha már áll a fűrészlap! A szorítócsavar (40) meglazításakor és meghúzásakor a visszahúzható védőburkolatnak (7) a fűrészlap fölött kell lennie. Mindig viseljen kesztyűt, amikor fűrészlapot cserél.

1. Húzza ki a hálózati csatlakozót.

2. Vigye a fűrészfejet a felső állásba.

3. A fűrészlap reteszelése: nyomja meg a

rögzítőgombot, közben forgassa el a másik kezével a fűrészlapot, míg a reteszelő gomb bekattan. Tartsa lenyomva a rögzítőgombot.

4. Csavarozza le a tárcsás szorítócsavart (40) a

fűrészlaptengelyen az imbuszkulccsal (17) az óramutató járásával megegyező irányban (balmenet!).

5. Lazítsa meg a biztonsági reteszelést (29) és

tolja fel a visszahúzható védőburkolatot (7) és tartsa meg azt.

6. Vegye le óvatosan a külső peremet (41) és a

fűrészlapot (42) a fűrészlaptengelyről és zárja le újra a visszahúzható védőburkolatot. Veszély! Ne használjon olyan tisztítószert (pl. a gyantamaradványok eltávolítására), amely megtámadhatja a könnyűfémből készült alkatrészeket; ez befolyásolhatja a fűrész szerkezeti szilárdságát.

7. A szorítófelületek tisztítása:

– fűrészlaptengely (45), – fűrészlap (42), – külső perem (41), – belső perem (44). Veszély! Helyezze fel helyesen a belső peremet! Ellenkező esetben a fűrész leblokkolhat, vagy a fűrészlap leválhat! A perem akkor fekszik fel helyesen, a gyűrűhorony a fűrészlap felé és a lapos oldal a motor felé néz.

8. Helyezze fel a belső peremet (44).

9. Lazítsa meg a biztonsági reteszelést (29) és

tolja fel a visszahúzható védőburkolatot (7) és tartsa meg azt. 10.Helyezze fel az új fűrészlapot - ügyeljen a forgásirányra: A bal (nyitott) oldalról tekintve a fűrészlapon lévő nyílnak meg kell felelnie a nyíl irányának (43) a fűrészlapburkolaton! Veszély! Csak olyan fűrészlapokat használjon, amelyek megfelelnek a jelen használati utasításban megadott követelményeknek és adatoknak. Csak olyan fűrészlapokat használjon, amelyek a maximális fordulatszámhoz terveztek (lásd a „Műszaki adatok” c. fejezetet) – nem megfelelő vagy sérült fűrészlapok alkalmazása esetén a centrifugális erő robbanásszerűen kiröpítheti az alkatrészeket. Azoknak a fűrészlapoknak, amelyeket fa vagy hasonló anyagok vágására terveztek, meg kell felelniük az EN 847-1 normának. Tilos beépíteni: – erősen ötvözött gyorsvágóacélból gyártott fűrészlapokat (HSS); – megrongálódott fűrészlapokat; – hasítókorongot. Veszély! – A fűrészlapot csak eredeti alkatrészekkel szabad szerelni. – Ne használjon egyedi előtétgyűrűket, mert kilazulhat a fűrészlap. – A fűrészlapot úgy kell szerelni, hogy az egyensúlyban legyen, forgáskor ne legyen ütése és üzem közben ne tudjon meglazulni. 11.Zárja le újra a visszahúzható védőburkolatot (7). 12.Tolja fel a külső peremet (41) – A lapos oldalnak a tárcsás rögzítőcsavar (40) felé kell néznie! 13.Csavarozza fel a tárcsás feszítőcsavart (40) az óramutató járásával ellentétes irányban (balmenet!) és húzza meg azt kézzel. 14.A fűrészlap reteszelése: nyomja meg a rögzítőgombot (15) és közben forgassa el a másik kezével a fűrészlapot, míg a reteszelő gomb bekattan. Tartsa lenyomva a rögzítőgombot. Veszély! – Ne hosszabbítsa meg az imbuszkulcsot. – Tilos az imbuszkulcsra mért ütésekkel meghúzni a szorítócsavart. 15.Húzza meg a szorítócsavart (40) az imbuszkulccsal (17). 16.A működés ellenőrzése. Ehhez lazítsa meg a biztonsági reteszelést (29) és hajtsa le a fűrészt: – a visszahúzható védőburkolatnak a fűrészlapot lehajtáskor szabaddá kell tennie anélkül, hogy más részekhez érne. – A fűrész kiinduló állásba való felhajtásakor a visszahúzható védőburkolatnak automatikusan le kell fednie a fűrészlapot. – Forgassa el kézzel a fűrészlapot. A fűrészlapot minden lehetséges állítási pozícióban el kell tudni forgatni anélkül, hogy más részekhez érne.

Veszély! Ha sérült asztalbetéttel (20) dolgozik, fennáll annak a veszélye, hogy a kisebb méretű tárgyak megszorulnak az asztalbetét és a fűrészlap között és leblokkolják a fűrészlapot. Azonnal cserélje ki a sérült asztalbetétet!

1. A csavarokat az asztalbetéten kicsavarozni.

Adott esetben forgassa el a forgóasztalt és döntse meg a fűrészfejet annak érdekében, hogy el lehessen érni a csavarokat.

2. Vegye le az asztalbetétet.

3. Helyezzen be új asztalbetétet.

4. Húzza meg a csavarokat az asztalbetéten.

10.3 A munkadarab-ütköző beállítása

1. Lazítsa meg a három imbuszcsavart (46).

2. A munkadarab-ütközőt (30) úgy kell beállítani,

hogy az pontosan derékszögben álljon a fűrészlaphoz, ha a forgóasztal bekattan a 0°-állásba.

3. Húzza meg a három imbuszcsavart (46).

10.4 A vágólézer beállítása

A beállításhoz 2,5 mm-es imbuszkulcsra van szüksége. Helyezzen egy függőleges vonallal ellátott deszkát a munkadarab-ütközőre annak érdekében, hogy a lézersugarat jobban fel lehessen ismerni.

1. Forgassa el a csavart (38) és ezzel állítsa a

lézersugarat a fűrészlaphoz (42) párhuzamosan.

2. Forgassa el a (37) VAGY (39) csavart és

ezzel állítsa a lézersugarat a fűrészlaphoz (42) párhuzamosan.

3. Forgassa el a (37) ÉS (39) csavart és ezzel

igazítsa be a fűrészlaphoz való távolságot (42)

4. Amennyiben szükséges, ismételje meg az 1-3.

10.5 A berendezés tisztítása

Távolítsa el a fűrészforgácsot és a port egy kefével vagy egy porszívóval: – az állító berendezésekről; – a kezelőelemekről; – a motor szellőzőnyílásaiból, – az asztalbetét alatti térből; – a forgóasztal alatti területről (a hátsó oldalon lévő nyílásokon keresztül elérhető); – a vágólézerről; – a vágóterület kivilágításról

10.6 A berendezés tárolása

Veszély! Tárolja úgy a berendezést, hogy illetéktelenek ne indíthassák e. Győződjön meg arról, hogy senki ne sérülhessen meg az álló berendezésen.

10. Karbantartás és ápolás

Vigyázat! A szabad ég alatt vagy nedves levegőn csak megfelelő védelemmel ellátva szabad tárolni a gépet.

Minden alkalmazás előtt Távolítsa el egy porszívóval vagy ecsettel a fűrészport. Ellenőrizze, nem sérült-e meg a hálózati tápvezeték és a hálózati csatlakozó, adott esetben cseréltesse ki azt villamos szakemberrel . Ellenőrizze az összes mozgó alkatrészt, hogy azok az egész mozgásterületen szabadon mozognak-e. Ellenőrizze, hogy a visszahúzható védőburkolat (7) hibátlanul működjön és ne akadjon. Annak lehúzásakor a fűrészlap szabaddá kell váljon anélkül, hogy egyéb elemekhez érne. A fűrész kiinduló helyzetbe való felhajtásakor automatikusan le kell fednie a fűrészlapot. A megrongálódott vagy nem megfelelően működő elemeket a készülék használata előtt meg kell javíttatni. Rendszeresen, az alkalmazási feltételektől függően Ellenőrizze az összes csavarkötést, szükség esetén húzza meg a csavarokat. Ellenőrizze a fűrészfej visszaálló funkcióját (a fűrészlapnak a rugóerővel vissza kell térnie a felső kiinduló állásba), adott esetben cseréltesse ki a rugót. Olajozza be kicsit a vezető elemeket. – Hosszú munkadaraboknál a fűrésztől balra és jobbra megfelelő feltéteket kell használni. – Kis darabok fűrészelésénél kiegészítő ütközőt kell használni (kiegészítő ütközőként használható pl. egy megfelelő fa deszka, amelyet a berendezés ütközőjére csavaroznak). – Domború (megvetemedett) deszka (49) fűrészelésekor a kifelé ívelő oldalnak kell a munkadarab-ütközőre felfeküdnie. – Ne fűrészeljen munkadarabot állítva, hanem laposan a forgóasztalra fektetve. Kizárólag eredeti Metabo tartozékokat használjon. Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak. A Karbantartó vagy ápoló spray a gyantamaradékok eltávolításához és a fém felületek konzerválásához: 0911018691 B Metabo ipari porszívó (lásd a katalógust) C Állványok: Univerzális gépállvány - UMS: 6.31317 Gépállvány - KSU 251: 6.29005 Gépállvány - KSU 401: 6.29006 D Power Cut fűrészlap: 6.28009 216 × 2,4 / 1,8 × 30 24 WZ 5° neg jó vágási eredményekhez a hosszanti és keresztvágásoknál tömör fában E Precision Cut Classic fűrészlap: 6.28060 216 × 2,4 / 1,8 × 30 40 WZ 5° neg jó vágási eredményekhez a hosszanti és keresztvágásokhoz tömör fában és forgácslapban F Multi Cut Classic fűrészlap: 6.28066 216 × 2,4 / 1,8 × 30 60 FZ/TZ 5° neg a jó vágási eredményekhez hosszanti és keresztvágásoknál bevonattal ellátott anyagokban, laminált lapokon, műanyagokon és alumínium profilokon G Precision Cut fűrészlap: 6.28041 216 x 2,4 x 30 48 WZ 5° neg nagyon jó vágási eredményekhez hosszanti és keresztvágásoknál tömör fában H Multi Cut fűrészlap: 6.28083 216 x 2,4 x 30 60 FZ/TZ 5° neg nagyon jó vágási eredményekhez bevonattal ellátott anyagoknál, laminált lapokon, műanyagokon és alumínium profilokon A teljes tartozékprogram megtalálható a www.metabo.com honlapon vagy a katalógusban. Veszély! Elektromos szerszám javítását csak villamos szakember végezheti! Amennyiben a jelen készülék hálózati vezetéke megsérül, azt egy eredeti Metabo hálózati vezetékre kell cserélni. A javításra szoruló Metabo elektromos készülékekkel forduljon a Metabo képviselethez. A címeket a www.metabo.com honlapon találja. A pótalkatrészek listája letölthető a www.metabo.com honlapról. Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat. Csak az EU tagországok esetében: Elektromos kéziszerszámot soha ne dobjon háztartási hulladék közé! Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos kéziszerszámokat szelektíven kell gyűjteni, és lehetővé kell tenni azok környezetkímélő újrahasznosítását. A következőkben azokat a problémákat és zavarokat írjuk le, amelyeket maga is megoldhat. Amennyiben az itt leírt megoldások nem lennének segítségére, lásd a 13. „Javítás“ c.fejezetet. Veszély! Problémákkal és zavarokkal összefüggésben különösen sok baleset történik. Ezért vegye figyelembe: Minden zavarelhárítás előtt húzza ki a hálózati csatlakozót. Az üzemzavar megszüntetését követően kapcsolja be újra az összes biztonsági berendezést és ellenőrizze azok helyes működését. Nincs fejező funkció A szállítási reteszelés lereteszelték: Húzza ki a szállítási reteszelést. A biztonsági reteszelés lereteszelték: Lazítsa meg a biztonsági reteszelést. A fűrészteljesítmény túl alacsony Eltompult a fűrészlap (esetleg beégett a fűrészlap oldalfelülete); A fűrészlap nem alkalmas az anyaghoz (lásd a

12. „Tartozékok“ c. fejezetet);

Fűrészlap megvetemedett: Cserélje ki a fűrészlapot (lásd a 10. „Karbantartás“ c. fejezetet"). A fűrész erőteljesen vibrál Fűrészlap megvetemedett: Cserélje ki a fűrészlapot (lásd a 10. „Karbantartás“ c. fejezetet"). A fűrészlapot nem szerelték fel rendesen: Szerelje fel megfelelően a fűrészlapot (lásd a

10. „Karbantartás“ c. fejezetet").

A forgóasztal nehezen mozog Forgács a forgóasztal alatt: Távolítsa el a forgácsot. KGSV 72 Xact SYM: A szögbeállítás az asztallapok (9) eltolásánál nehezen jár Forgács a forgóasztal alatt: Távolítsa el a forgácsot. A forgóasztal alatti terület a hátsó oldalon lévő nyílásokon keresztül érhető el Az adatok értelmezését lásd a 3. oldalon. A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva. U =hálózati feszültség I =névleges áram F =min. rögzítés

=névleges felvett teljesítmény IP =védelmi osztály

=üresjárati fordulatszám

=max. vágási sebesség D =a fűrészlap átmérője (kívül) d = tömlőátmérő (belső) b =a fűrészlap max. fogszélessége

=fűrészfejállítás szögtartomány

=forgóasztal szögtartomány

SYM1 =belső szög az ütközőrendszeren

SYM1 =külső szög az ütközőrendszeren A =méretek (HxSzxM) m =súly A forgácselszívó berendezésre vonatkozó követelmények:

=az elszívócsonk csatlakozó átmérője

=legkisebb átmenő légmennyiség

=a legkisebb vákuum az elszívócsonkon

=a legkisebb légsebesség az elszívócsonkon A munkadarab maximális keresztmetszetének táblázatát lásd a 4. oldalon. ~ váltóáram II védelmi osztályú gép A fenti műszaki adatokra tűrés vonatkozik (a mindenkor érvényben levő szabványoknak megfelelően). Emissziós értékek Ezek az értékek lehetővé teszik az elektromos szerszám kibocsátási értékeinek meghatározását, illetve különböző elektromos szerszámok összehasonlítását. Az alkalmazási feltételektől, az elektromos szerszám állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti terhelés nagyobb vagy kisebb is lehet. A becsléshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket. Jellemző A-osztályú zajszint

=hangteljesítményszint

=bizonytalanság Viseljen hallásvédő eszközt!

11. Néhány jó tanács és

14. Környezetvédelem

15. Problémák és üzemzavarok

16. Műszaki adatokРУССКИЙru
