HASZNÁLATI ÚTMUTATÓ KS 85 FS METABO
hu Eredeti használati utasítás 80

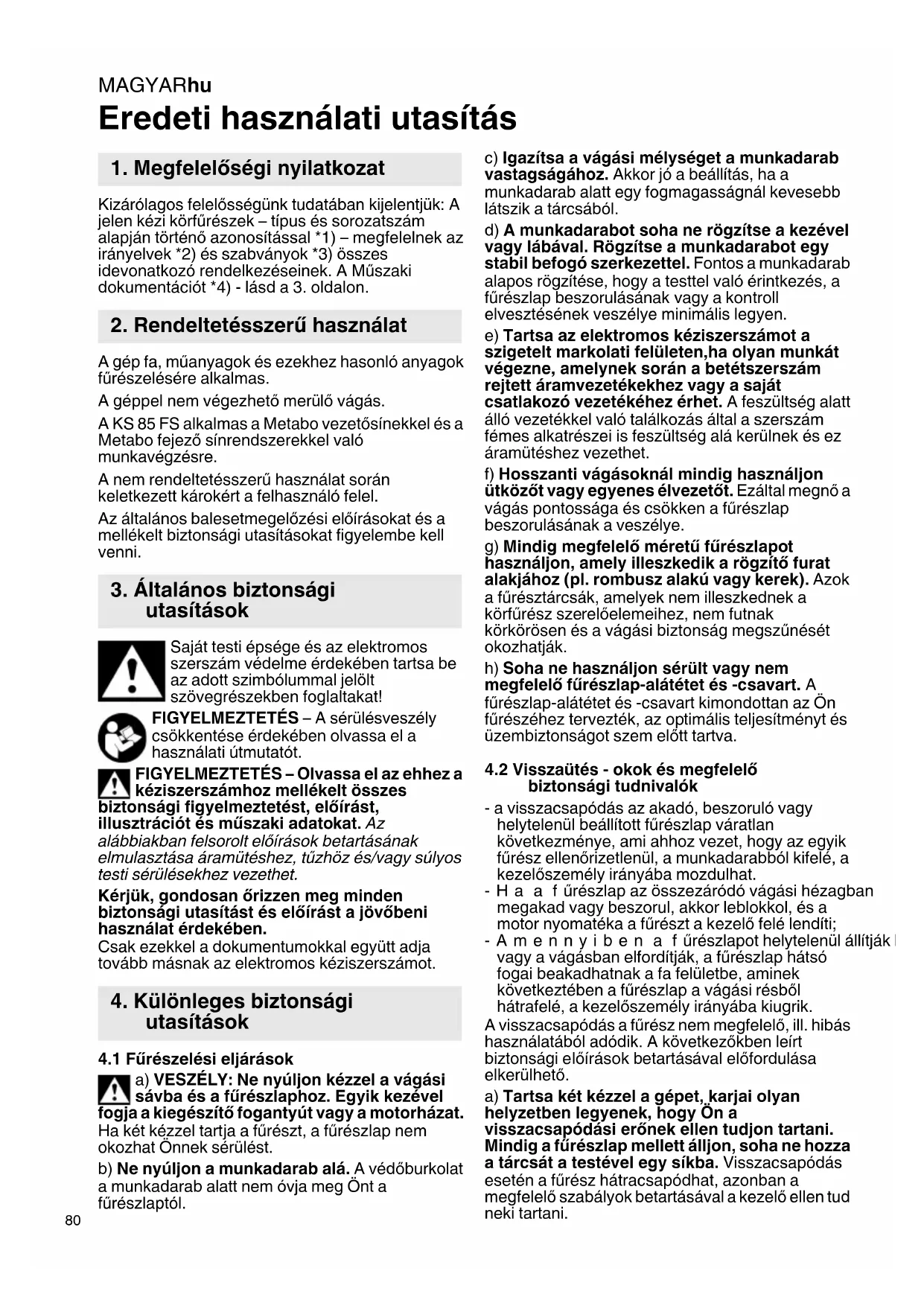

Eredeti használati utasítás
1. Megfelelőségi nyilatkozat
Kizárólagos felelősségünk tudatában kijelentjük: A jelen kézi körfűrészek – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) - lásd a 3. oldalon.
2. Rendeltetésszerű használat
A gép fa, műanyagok és ezekhez hasonló anyagok fűrészelésére alkalmas.
A géppel nem végezhető merülő vágás.
A KS 85 FS alkalmas a Metabo vezetősínekkel és a Metabo fejező sínrendszerekkel való munkavégzésre.
A nem rendeltetésszerű használat során keletkezett károkért a felhasználó felel.
Az általános balesetmegelőzési előírásokat és a mellékelt biztonsági utasításokat figyelembe kell venni.
3. Általános biztonsági utasítások
Saját testi épsége és az elektromos szerszám védelme érdekében tartsa be az adott szimbólummal jelölt szövegrészekben foglaltakat!
FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa el a használati útmutatót.
FIGYELMEZTETÉS – Olvassa el az ehhez a kéziszerszámhoz mellékelt összes onsági figyelmeztetést, előírást, ztrációt és műszaki adatokat. Az
alábbiakban felsorolt előírások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.
Kérjük, gondosan őrizzen meg minden biztonsági utasítást és előírást a jövőbeni használat érdekében.
Csak ezekkel a dokumentumokkal együtt adja tovább másnak az elektromos kéziszerszámot.
4. Különleges biztonsági utasítások
4.1 Fűrészelési eljárások
a) VESZÉLY: Ne nyúljon kézzel a vágási sávba és a fűrészlaphoz. Egyik kezével fogja a kiegészítő fogantyút vagy a motorházat.
Ha két kézzel tartja a fűrészt, a fűrészlap nem okozhat Önnek sérülést.
b) Ne nyúljon a munkadarab alá. A védőburkolat a munkadarab alatt nem óvja meg Önt a fűrészlaptól.
c) Igazítsa a vágási mélységet a munkadarab vastagságához. Akkor jó a beállítás, ha a munkadarab alatt egy fogmagasságnál kevesebb látszik a tárcsából.
d) A munkadarabot soha ne rögzítse a kezével vagy lábával. Rögzítse a munkadarabot egy stabil befogó szerkezettel. Fontos a munkadarab alapos rögzítése, hogy a testtel való érintkezés, a fűrészlap beszorulásának vagy a kontroll elvesztésének veszélye minimális legyen.
e) Tartsa az elektromos kéziszerszámot a szigetelt markolati felületen,ha olyan munkát végezne, amelynek során a betétszerszám rejtett áramvezetékekhez vagy a saját csatlakozó vezetékéhez érhet. A feszültség alatt álló vezetékkel való találkozás által a szerszám fémes alkatrészei is feszültség alá kerülnek és ez áramütéshez vezethet.
f) Hosszanti vágásoknál mindig használjon ütközót vagy egyenes élvezetót. Ezáltal megnő a vágás pontossága és csökken a fűrészlap beszorulásának a veszélye.
g) Mindig megfelelő méretű fűrészlapot használjon, amely illeszkedik a rögzítő furat alakjához (pl. rombusz alakú vagy kerek). Azok a fűrésztárcsák, amelyek nem illeszkednek a körfűrész szerelőelemeihez, nem futnak körkörösen és a vágási biztonság megszűnését okozhatják.
h) Soha ne használjon sérült vagy nem megfelelő fűrészlap-alátétet és -csavart. A fűrészlap-alátétet és -csavart kimondottan az Ön fűrészéhez tervezték, az optimális teljesítményt és üzembiztonságot szem előtt tartva.
4.2 Visszaütés - okok és megfelelő biztonsági tudnivalók
- a visszacsapódás az akadó, beszoruló vagy helytelenül beállított fűrészlap váratlan következménye, ami ahhoz vezet, hogy az egyik fűrész ellenőrizetlenül, a munkadarabból kifelé, a kezelőszemély irányába mozdulhat.
- H a a f ürészlap az összezáródó vágási hézagban megakad vagy beszorul, akkor leblokkol, és a motor nyomatéka a fürészt a kezelő felé lendíti;
- A mennyiben a fűrészlapot helytelenül állítják vagy a vágásban elfordítják, a fűrészlap hátsó fogai beakadhatnak a fa felületbe, aminek következtében a fűrészlap a vágási résből hátrafelé, a kezelőszemély irányába kiugrik.
A visszacsapódás a fűrész nem megfelelő, ill. hibás használatából adódik. A következőkben leírt biztonsági előírások betartásával előfordulása elkerülhető.
a) Tartsa két kézzel a gépet, karjai olyan helyzetben legyenek, hogy Ön a visszacsapódási erőnek ellen tudjon tartani. Mindig a fűrészlap mellett álljon, soha ne hozza a tárcsát a testével egy síkba. Visszacsapódás esetén a fűrész hátracsapódhat, azonban a megfelelő szabályok betartásával a kezelő ellen tud neki tartani.
b) Ha beszorul a fűrészlap, vagy megszakítja a munkavégzést, kapcsolja ki a fűrészt, és tartsa nyugodtan az anyagban, míg teljesen meg nem áll a fűrészlap. Soha ne próbálja a fűrészt a munkadarabból kivenni vagy visszafelé húzni, amíg a fűrészlap mozog, különben visszacsapódás következhet be. Állapítsa meg a fűrészlap beszorulásának az okát, majd hárítsa el azt.
c) Ha az anyagban álló fűrészt újra akarja indítani, előtt helyezze a tárcsát a vágási hézag közepébe és győződjön meg arról, hogy nem akadtak be a fogak. Ha a fűrészlap beakad, újraindításkor kiugorhat a munkadarabból vagy visszacsapódást okozhat.
d) Támassza alá a nagyméretű lemezeket, hogy a beszoruló fűrészlap okozta visszacsapódást elkerülje. A nagyméretű lemezek saját súlyuktól behajlanak. A lapokat mindkét oldalon alá kell támasztani, méghozzá a fűrészelési hézag közelében és a széleinél is.
e) Ne használjon tompa vagy sérült fűrészlapot. A tompa vagy rosszul beállított fogazatú fűrészlapok a kisebb hézag miatt nagyobb súrlódáshoz, a fűrészlap beszorulásához és visszacsapódáshoz vezethetnek.
f) A fűrészelés előtt húzza meg a vágási mélység- és szögbeállító csavarokat. Ha vágás közben a beállítások megváltoznak, a fűrészlap beszorulhat és visszacsapódhat.
g) Legyen különösen óvatos a meglevő falakba készülő merülő vágások esetén vagy más be nem látható területeken. A bemerülő fűrészlap megakadhat a rejtett tárgyakban és visszacsapódhat.
4.3 Az alsó védő burkolat működése
a) Minden használat előtt ellenőrizze, hogy az alsó védőburkolat hibátlanul zár. Ne használja a fűrészt, ha az alsó védőburkolat nem jár könnyedén vagy nem zár azonnal. Soha ne rögzítse az alsó védőburkolatot nyitott állapotban. Ha a fűrész véletlenül leesik, az alsó védőburkolat elhajolhat. Nyissa fel a védőburkolatot a kar (26) segítségével, és győződjön meg arról, hogy az szabadon mozog-e, és semmilyen vágási szögnél vagy mélységnél sem érinti a fűrészlapot vagy valamilyen más alkatrészt.
b) Ellenőrizze az alsó védőburkolat rugójának működését. Ha az alsó védőburkolat vagy a rugó nem működik kifogástalanul, használat előtt javíttassa meg a gépet. A sérült alkatrészek, ragacsos lerakódások vagy a felgyülemlett forgács késleltetik a védőburkolat működését.
c) Az alsó kézvédő burkolatot csak akkor nyissa ki, ha különleges vágásokat, pl. „besüllyesztő- és szögben végzett vágást“ végez. Nyissa fel az alsó védőburkolatot a kar (26) segítségével, majd engedje el, amint a fűrészlap belemerül a munkadarabba. Minden más vágásmód esetén az alsó védőburkolat automatikusan kell működjön.
d) Ne tegye le a fűrészt a munkapadra vagy a padlóra úgy, hogy az alsó védőburkolat nem
takarja el a fűrészlapot. A védelem nélküli fűrészlap utánfutáskor a vágási iránnyal szemben mozgatja a gépet és elfűrészelii ami az útjába kerül. Vegye figyelembe a fűrészlap utánfutási idejét.
4.4 Kiegészítő biztonsági utasítások minden feszítőékkel történő fűrészeléshez A feszítőék működése
a) Használja a feszítőékhez illő fűrészlapot. A feszítőék hatékonyságához a fűrészlap törzslapjának vékonyabbnak kell lennie a feszítőéknél és a fogszélességnek meg kell haladnia a feszítőék vastagságát.
b) A feszítőéket a jelen kezelési útmutatóban leírtak szerint állítsa be. Az ék nem megfelelő távolsága, helyzete és beállítása oda vezethet, hogy a feszítőék a visszacsapódást nem tudja hatékonyan megakadályozni.
c) A feszítőék csak akkor működik, ha az a vágási hézagban van. Rövid vágások esetén a feszítőék nem tudja megakadályozni a visszacsapódást.
d) Ne működtesse a fűrészt rejtett feszítőékkel. Már csekély zavar is a védőbura működésének lassulását okozhatja.
4.5 További biztonsági utasítások
Csak felszerelt és megfelelően beállított feszítőékkel dolgozzon.
Ne használjon csiszolókorongot.
A hálózati dugót húzza ki a csatlakozó aljzatból, mielőtt egy beállítást vagy karbantartást végez el.
Ne érjen hozzá a forgásban lévő szerszámhoz! A forgácsot és hasonló anyagokat csak a gép leállásakor távolítsa el.
Viseljen megfelelő porvédő maszkot.
Viseljen hallásvédő felszerelést.
Viseljen védőszemüveget.
A tengelyreteszelő-gombot csak álló motornál szabad megnyomni.
A fűrészlapot nem szabad oldalirányú ellennyomással lefékezni.
A fűrészelés során a védőburkolat nem ragadhat be a visszahúzott pozícióban.
A mozgó védőburkolatnak akadálytalanul, automatikusan, könnyedén és pontosan kell visszatérnie a véghelyzetbe.
A mozgó feszítőéknek akadálytalanul, automatikusan, könnyedén és pontosan kell visszatérnie a véghelyzetbe.
Olyan anyagok esetén, melyek fűrészelése erőteljes porképződéssel jár, rendszeresen meg kell tisztítani a gépet. Gondoskodjon arról, hogy a védőberendezések (pl. a mozgó védőburkolat) kifogástalan működése biztosítva legyen.
MAGYARhu
Olyan anyagokat, amelyek megmunkálásakor egészségkárosító porok vagy gözök keletkeznek (pl. azbeszt), a készülékkel nem szabad megmunkálni.
Ellenőrizze, hogy a munkadarab nem tartalmaz-e idegen részeket. Munkavégzés közben mindig ügyeljen rá, nehogy esetleg lefűrészelje a körmét vagy még többet.
A fűrészlap blokkolásakor a motort azonnal ki kell kapcsolni.
Ne próbáljon meg nagyon kicsi munkadarabokat fűrészelni.
A megmunkálás során a munkadarabnak jól fel kell feküdnie a munkaasztalon, és azt elcsúszás ellen biztosítani kell.
Használjon olyan fűrészlapot, amely megfelel a fűrészelni kívánt anyaghoz.
Tisztítsa meg a gyantás vagy enyvtől szennyezett fűrészlapot. Ha a fűrészlap szennyezett, fokozódik a súrlódás, beszorulhat a fűrészlap, és megnő a visszacsapódás veszélye.
Kerülje el a fűrészfog csúcsainak túlhevülését. Kerülje el az anyag megolvadását műanyag fűrészelésekor. Használjon olyan fűrészlapot, amely megfelel a fűrészelni kívánt anyaghoz.
A porterhelés csökkentése:
FIGYELMEZTETÉS - Néhány porfajta, amely csiszolópapírral való csiszolás, fűrészelés, csiszolás, fűrás és egyéb munkavégzés során keletkezik, olyan vegyszereket tartalmaz, amelyeknél ismeretes, hogy az rákkeltő, születési hibákat, vagy egyéb reprodukciós károkat okozhatnak. Ezen vegyszerekre vonatkozó néhány példa:
- ólom ólomtartalmú festékrétegekböl,
- ásványi por téglákból, cement és egyéb falazó nyersanyagokból, és
- arzén, valamint króm vegyszerrel kezelt fa esetén. Ezen terhelések okozta veszély változó annak függvényében, milyen gyakran végez ilyen munkákat. Annak érdekében, hogy csökkenteni lehessen ezen vegyszerek okozta terhelést: dolgozzon mindig jól szellőztetett területen és megfelelő engedélyezett védőfelszereléssel, mint pl. olyan porvédő álarccal, amelyet kifejezetten a mikroszkopikusan kis részecskék kiszűrésére fejlesztettek ki.
Ez vonatkozik egyéb nyersanyagok által keletkezett porra, mint pl. néhány fafajta (pl. tölgy- vagy bükkfaporra), fém, azbeszt esetén. További ismert betegségek pl. allergiás reakciók, légúti megbetegedések. Figyeljen arra, hogy ne kerüljön a testébe por.
Vegye figyelembe az anyagra, a személyzetre, a felhasználásra és a felhasználás helyére vonatkozó érvényes irányelveket (pl. munkavédelmi, vagy a hulladékeltávolításra vonatkozó előírásokat).
Fogja fel a keletkező részecskéket, kerülje a környezetbe való lerakódást.
Használjon speciális munkavégzésre alkalmas tartozékokat. Ezzel kevesebb részecske jut ellenőrizetlenül a környezetbe.
Használjon megfelelő porelszívó berendezést.
Csökkentse a porleterhelést a következők szerint:
- ne irányítsa magára, a közelben tartózkodó személyekre vagy a lerakódott porra a kiáramló részecskéket és a gépből kiáramló levegőt,
- használjon elszívó berendezést és/vagy légtisztító berendezést,
- szellőztesse megfelelően a munkavégzés területét és tartsa azt porszívózással tisztán. Seprés vagy lefújás felkavarja a port.
- Szívja le vagy mossa ki a védőruházatot. Ne fújja azt le, ne porolja ki vagy ne kefélje le.
5. Áttekintés
Lásd a 2. oldalon.
1 csonk (elszívócsonk / forgácskidobó)
2 m a r k o l a t
3 nyomókapcsoló
4 re teszelögomb
5 k i e g é s z í t ö markolat
6 különleges sarokvágásokhoz (visszavágás) való ütköző (a 45°-os maximális ferde vágási szög 48°-ra megnövelhető)
7 skála (ferde vágás szöge)
8 2 d b r ö g z í t ő csavar (párhuzamos vágá
9 2 d b r ö g z í t ő csavar (ferde vágások)
10 jelölés (a fűrészlap külső átmérője)
11 vágásmélység-jelző
12 párhuzamütköző
13 jelölés (a párhuzamvezetőn levő skála leolvasásához)
14 Vezetőhornyok a gép különböző gyártók vezetősíneire való felhelyezéséhez
15 finombeállító csavar (a fűrészlapszög finom beállításához)
16 vezetőlap
17 imbuszkulcs
18 imbuszkulcstároló
19 rögzítőcsavar (vágásmélység)
20 skála (vágásmélység)
21 feszítőék
22 2 db belső hatlapfejű csavar (a feszítőék beállításához)
23 fűrészlaprögzítő csavar
24 külső fűrészlapszorító karima
25 fürészlap
26 kar (a mozgatható védőburkolat visszahajtásához)
27 belső fűrészlapszorító karima
28 mozgatható védőburkolat
29 tengelyrögzítő gomb
6. Üzembe helyezés, beállítás
Az üzembe helyezés előtt ellenőrizze, hogy a szerszám típustábláján megadott hálózati feszültség és frekvencia megfelel-e az Ön által használt hálózat adatainak.
Kapcsoljon elé mindig egy max. 30 mA kiváltó árammal ellátott FI-védőkapcsolót (RCD).
A hálózati dugót húzza ki a csatlakozó aljzatból, mielőtt egy beállítást vagy
karbantartást végez el.
6.1 A feszítő ék beállítása
A feszítőék (21) akadályozza meg, hogy a fa fűrészelés közben a fűrészlap mögött összezáródjon és a fűrészlapot beszorítsa. Ezáltal visszarúgás jöhetne létre.
A feszítőéket úgy kell beállítani, hogy a távolság a feszítőék belső íve és a fűrészlap
fogaškoszorúja között ne legyen nagyobb 5 mm-nél. Úgy állítsa be a feszítőéket, hogy a fűrészlap legmélyebb pontja legfeljebb 5 mm-rel legyen a feszítőék alsó pereme alatt. Lásd az ábrát a 3. oldalon.
Lazítsa meg a beállításhoz a belső hatlapfejű csavarokat (22), állítsa be a megfelelő távolságokat a fűrészlaphoz és húzza meg újra a belső hatlapfejű csavarokat (22).
6.2 A vágásmélység beállítása
A beállításhoz oldja ki a rögzítőcsavart (19). A vezetőlappal (16) szemben emelje fel vagy süllyessze le a motorrészt. A beállított vágásmélységet a skálán (20) lehet leolvasni. A rögzítőcsavart (19) újra meghúzni.
Célszerű a vágási mélységet úgy beállítani, hogy a fűrészlap fogai fél fogmagasságnál jobban ne álljanak ki a munkadarabból. Lásd az ábrát a 2. oldalon.
Figyelmeztetés: A rögzítőcsavar (19) szorító ereje beállítható. Ehhez vegye le az emelőkart rögzítő csavart. Vegye le az emelőkart, majd az óramutató járásával ellentétes irányban elfordítva helyezze vissza. Rögzítse a csavarral. Ennél ügyeljen arra, hogy nyitott emelőkarnál a vágási mélység beállító könnyen tudjon elmozdulni.
6.3 A fűrészlap megdöntése ferde vágásokhoz
A beállításhoz lazítsa meg a rögzítőcsavarokat (9). A motorrészt a vezetőlapnak (16) dönteni. A beállított vágási szöget a skálán (7) lehet leolvasni. Húzza meg ismét a rögzítőcsavarokat (9).
48°-os ferde vágásszöghöz tolja le a különleges sarokvágáshoz (visszavágás) való ütközöt (6).
6.4 A fűrészlap szögének korrekciója
Ha 0°-nál a fűrészlap nem áll merőleges a vezetőlapra: korrigálja a fűrészlap szögét a finombeállító csavarral (15).
6.5 Elszívócsonk / forgácskidobó beállítása
A csonkot (1) porelszíváshoz vagy a forgácskidobáshoz a kívánt helyzetbe lehet forgatni. Ehhez ütközésig nyomja be és forgassa el a csonkot, majd ismét húzza ki. A csonk 45°-onként reteszelhető elfordulás ellen.
Fürészpor elszívása
A fűrészforgács elszívásához csatlakoztasson a körfűrészre egy megfelelő elszívóberendezést elszívó tömlővel.
7. Használat
7.1 Be- és kikapcsolás
Bekapcsolás: Nyomja meg a reteszelő gombot (4) és tartsa azt lenyomva, majd nyomja meg a nyomókapcsolót (3).
Kikapcsolás: Engedje el a nyomókapcsolót (3).
7.2 Munkavégzésre vonatkozó utasítások
Úgy helyezze el a hálózati kábelt, hogy ne akadályozza a munkavégzést.
A vezetősínen található jelölés (10) a munkadarabra történő felhelyezéséhez nyújt segítséget, valamint munkavégzés közben. Maximális vágásmélység mellett a fűrészlap kb. külső átmérőjét jelöli, és ezzel a vágási peremet.
Ne kapcsolja be vagy ki a gépet, amíg a fürészlap érinti a munkadarabot.
A vágást csak azután kezdje meg, miután a fűrészlap elérte a teljes fordulatszámot.
A kézi körfűrész munkadarabra történő rárakásakor a mozgó védőburkolatot a munkadarab hajtja hátra.
Fürészelés közben ne vegye ki a gépet úgy az anyagból, hogy még forog a fűrészlap. Először a meg a fűrészlapot.
A fürészlap blokkolásakor a gépet azonnal ki kell kapcsolni.
Fűrészelés egyenes vonal mentén: erre szolgál a vágásjelző (11). A bal oldali bevágás (0°-kal jelölve) mutatja a vágás menetét függőleges fűrészlapnál. A jobb oldali bevágás (45°-kal jelölve) mutatja a vágás menetét 45°-os fűrészlapnál.
Egy a munkadarabon rögzített léc mentén való fűrészelés: A pontos vágási perem eléréséhez a munkadarabra fel lehet helyezni egy lécet, és a kézi körfűrészt a vezetőlappal (16) ezen léc mellett lehet vezetni.
Fűrészelés párhuzamütközővel:
Egy egyenes peremmel párhuzamos vágásokhoz.
A kettős vezetésű párhuzamos ütköző (12) mind a két oldalról berakható a helyére. Beállításkor ügyeljen a fűrészlappal való
párhuzamosságra. Húzza rá először az első, majd a hátsó rögzítőcsavart (8). A vágásszélesség legpontosabban egy próbavágással határozható meg.
A munkadarab egyenes szélével párhuzamos vágáshoz: Ugy tegye be a párhuzamos ütközöt (12), hogy a vezetősín lefelé nézzen.
A munkadarabon levő egyenes peremmel párhuzamos vágáshoz: Ugy tegye be a párhuzamos ütközót (12), hogy a vezetősín felfelé nézzen.
Fúrészelés vezetősínnel:
A milliméterpontos, teljesen egyenes, kiszakadásmentes vágási perem eléréséhez. A csúszásgátló bevonat gondoskodik a biztos felfekvésről, és gondoskodik a munkadarab karcolások elleni védelméről.
MAGYARhu
Fejező sínrendszerekkel való fűrészelés:
A gépet a Metabo fejező sínrendszerekre való felvételre előkészítették. Ez a különösen kényelmes fejező vágásokat teszi lehetővé különböző szögekben.
8. Karbantartás
Fúrészlapcsere
A hálózati dugót húzza ki a csatlakozó aljzatból, mielőtt egy beállítást vagy antartást végez el.
Nyomja be és tartsa meg a tengelyreteszelőgombot (29). Forgassa el a fűrészlap tengelyét lassan a fűrészlaprögzítő csavarba (23) helyezett imbuszkulccsal (17), míg a rögzítés be nem kattan.
A fűrészlaprögzítő csavart (23) az óramutató járásával ellentétes irányban kicsavarozni, és a külső fűrészlapszorító karimát (24) levenni.
Húzza vissza a mozgó védőburkolatot (28) a karnál (26) fogva és vegye le a fűrészlapot (25).
A felhelyezési felületeknek a belső fűrészlapszorító karima (27), fűrészlap (25), külső fűrészlapszorító karima (24) és a fűrészlaprögzítő csavar (23) között tisztának kell lenniük.
Figyeljen arra, hogy a belső fűrészlapszorító karimát (27) helyesen helyezze fel: a belső szlapszorító karimának (27) 2 oldala van, erő: 30 mm és 5/8" (15,88 mm). Figyeljen a szlap-felfogatási furat belső fűrészlapszorító hához (27) való pontos illeszkedésére! A telenül felhelyezett fűrészlapok egyenetlenül ognak és kontrollvesztéshez vezetnek.
Helyezze fel az új fűrészlapot. Ügyeljen a helyes forgásirányra. A forgásirányt a fűrészlapon és a védőburkolaton feltüntetett nyilak adják meg.
Helyezze fel a külső fűrészlapszorító karimát (24).
A fűrészlaprögzítő csavart (23) az imbuszkulccsal (17) szorosan meghúzni.
Csak éles, sérülésmentes fűrészlapot használjon. Ne használjon repedezett, áját vesztett fűrészlapot.
Nem szabad használni olyan fűrészlapot, amelynél az alaptest vastagabb mint a feszítő vastagsága, vagy amelynél a vágásszélesség job, mint a feszítő ék vastagsága.
Ne használjon erősen ötvözött gyorsacélból készült fűrészlapot (HSS).
Ne használjon olyan fűrészlapot, amely nem felel meg az előírt adatoknak.
Csak a fürészen feltüntetett adatoknak megfelelő átmérőjű fürészlapokat használjon.
A fűrészlapnak alkalmasnak kell lennie az üresjárati fordulatszám elviselésére.
Használjon olyan fűrészlapot, amely megfelel a fűrészelni kívánt anyaghoz.
Csak eredeti Metabo fűrészlapokat használjon. Az olyan fűrészlapok, amelyeket gy hasonló anyagok fűrészelésére terveztek, kell feleljenek a EN 847-1 előírásainak.
9. Tisztítás
A gépet rendszeresen meg kell tisztítani a rárakódott portól. Ennek során egy porszívó segítségével tisztítsa meg a motor szellőző nyílásait. Gondoskodjon arról, hogy a védőberendezések (pl. a mozgó védőburkolat, mozgó feszítőék) kifogástalan működése biztosítva legyen. A mozgó védőburkolatnak és a mozgó feszítőéknek akadálytalanul, automatikusan, könnyedén és pontosan kell visszatérnie a véghelyzetbe.
10. Hibaelhárítás
A bekapcsolási folyamat rövid
feszültségcsökkenést okoz. Ez kedvezőtlen
hálózati viszonyok esetén más készülékeket
károsan befolyásolhat. 0,3 Ohmnál kisebb hálózati
impedancia esetén nem várható zavar.
11. Tartozékok
Kizárólag eredeti Metabo tartozékokat használjon.
Csak olyan tartozékokat használjon, amelyek megfelelnek a jelen használati utasításban megadott követelményeknek és adatoknak.
A teljes tartozékprogramhoz lásd a
www.metabo.com honlapot vagy a főkatalógust.
12. Javítás
Elektromos szerszám javítását csak villamos szakember végezheti!
Egy meghibásodott hálózati csatlakozó vezetéket csak speciális, eredeti Metabo hálózati csatlakozó vezetékre lehet kicserélni, amely a Metabo Service -nél szerezhető be.
A javításra szoruló Metabo elektromos kéziszerszámokkal, kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja.
A pótalkatrészek listája letölthető a www.metabo.com honlapról.
13. Környezetvédelem
Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat.
Csak az EU tagországok esetében: soha ne dobjon elektromos kéziszerszámot a háztartási hulladék közé! A 2012/19/EU sz., a régi omos és elektronikus berendezésekről és nemzeti jogba való átvételéről szóló Európai Ivnek megfelelően a használt elektromos zámokat külön kell gyűjteni és környezetbarát sznosításba kell helyezni.
14. Műszaki adatok
Az adatok értelmezését lásd a 3. oldalon.
A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva.
P_1 =névleges teljesítményfelvétel
P_2 =leadott teljesítmény
n_0 =üresjárati fordulatszám
n_1 =terhelt fordulatszám
T_max = maximális vágásmélység
T_90^ =max. vágásmélység (90°)
T_45^ =max. vágásmélység (45°)
A =vágásszög állítható
∅ = f ürészlapátmérő
d = f ürészlap-furatátmérő
a = a f ürészlap alaplapjának max.
vastagsága
b = a f ürészlap vágási szélessége
c = a f e s z í t öék vastagsága
m = s ú l y
A mérési eredményeket az EN 62841 szabvány szerint határoztuk meg.
□ II védelmi osztályú gép
\~ Váltóáram
A megadott müszaki adatokra türés vonatkozik (a mindenkor érvényben levő szabványoknak megfelelően).
Emissziós értékek
Ezek az értékek lehetővé teszik az elektromos szerszám kibocsátási értékeinek meghatározását, illetve különböző elektromos szerszámok összehasonlítását. Az alkalmazási feltételektől, az elektromos szerszám állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti terhelés nagyobb vagy kisebb is lehet. A becsléshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket.
rezgési összérték (három irányú vektorösszeg) az EN 62841 szabványnak megfelelően:
a_h,D =rezgéskibocsátási érték (farostlemez fűrészelése)
K_h,D= bizonytalanság (rezgés)
Jellemző A-osztályú zajszint:
L_pA = hangnyomásszint
L_WA = hangteljesítményszint
K_pA, K_WA = bizonytalanság
Munka közben a zajszint túllépheti a 80 db(A) értéket.
Viseljen fülvédőt!
