| Caractéristique | Détails |
|---|---|
| Type de scie | Scie circulaire |
| Diamètre de la lame | 85 mm |
| Puissance | 720 W |
| Vitesse à vide | 5000 tr/min |
| Profondeur de coupe max | 27 mm à 90° |
| Poids | 3,2 kg |
| Utilisation | Coupe de matériaux en bois, panneaux, plastiques |
| Système de sécurité | Protection contre le redémarrage, protection de la lame |
| Maintenance | Nettoyage régulier, affûtage de la lame, vérification des câbles |
| Accessoires inclus | Lame de scie, guide de coupe |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - KS 85 FS METABO
Questions des utilisateurs sur KS 85 FS METABO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scie au format PDF gratuitement ! Retrouvez votre notice KS 85 FS - METABO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KS 85 FS de la marque METABO.
MODE D'EMPLOI KS 85 FS METABO

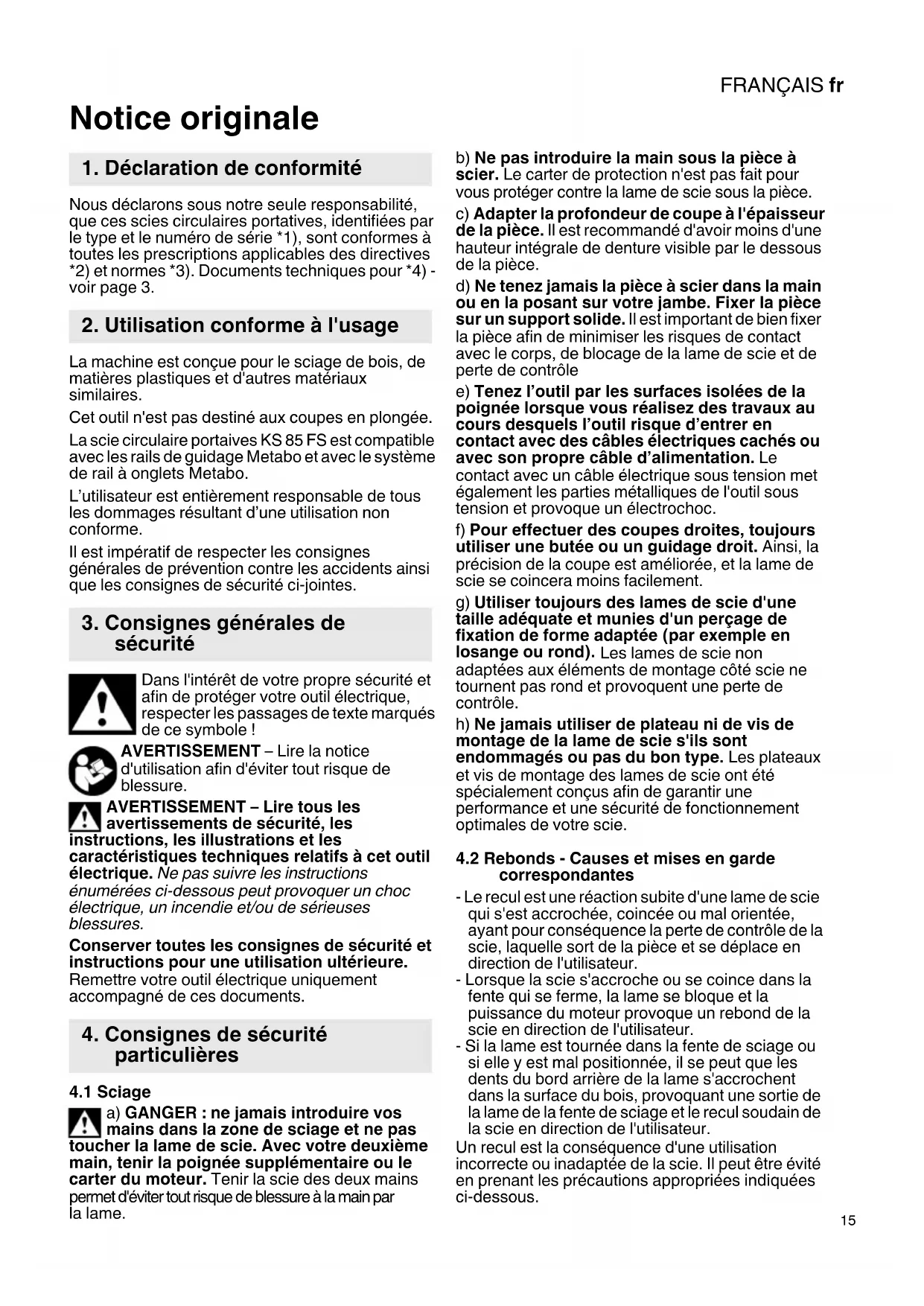

1. Déclaration de conformité
Nous déclarons sous notre seule responsabilité, que ces scies circulaires portatives, identifiées par le type et le numéro de série *1), sont conformes à toutes les prescriptions applicables des directives *2) et normes *3). Documents techniques pour *4) -voir page 3.
2. Utilisation conforme à l'usage
La machine est conçue pour le sciage de bois, de matières plastiques et d'autres matériaux similaires.
Cet outil n'est pas destiné aux coupes en plongée.
La scie circulaire portaives KS 85 FS est compatible avec les rails de guidage Metabo et avec le système de rail à onglets Metabo.
L'utilisateur est entièrement responsable de tous les dommages résultant d'une utilisation non conforme.
Il est impératif de respecter les consignes générales de prévention contre les accidents ainsi que les consignes de sécurité ci-jointes.
3. Consignes générales de sécurité
Dans l'intérêt de votre propre sécurité et afin de protéger votre outil électrique, respecter les passages de texte marqués de ce symbole !
AVERTISSEMENT – Lire la notice d'utilisation afin d'éviter tout risque de blessure.
AVERTISSEMENT – Lire tous les avertissements de sécurité, les uctions, les illustrations et les ctéristiques techniques relatifs à cet outil trique. Ne pas suivre les instructions nérées ci-dessous peut provoquer un choc trique, un incendie et/ou de sérieuses sures.
Conserver toutes les consignes de sécurité et instructions pour une utilisation ultérieure.
Remettre votre outil électrique uniquement accompagné de ces documents.
4. Consignes de sécurité particulières
4.1 Sciage
a) GANGER : ne jamais introduire vos mains dans la zone de sciage et ne pas toucher la lame de scie. Avec votre deuxième main, tenir la poignée supplémentaire ou le carter du moteur. Tenir la scie des deux mains permet d'éviter tout risque de blessure à la main par la lame.
b) Ne pas introduire la main sous la pièce à scier. Le carter de protection n'est pas fait pour vous protéger contre la lame de scie sous la pièce.
c) Adapter la profondeur de coupe à l'épaisseur de la pièce. Il est recommandé d'avoir moins d'une hauteur intégrale de denture visible par le dessous de la pièce.
d) Ne tenez jamais la pièce à scier dans la main ou en la posant sur votre jambe. Fixer la pièce sur un support solide. Il est important de bien fixer la pièce afin de minimiser les risques de contact avec le corps, de blocage de la lame de scie et de perte de contrôle
e) Tenez l'outil par les surfaces isolées de la poignée lorsque vous réalisez des travaux au cours desquels l'outil risque d'entrer en contact avec des câbles électriques cachés ou avec son propre câble d'alimentation. Le contact avec un câble électrique sous tension met également les parties métalliques de l'outil sous tension et provoque un électrochoc.
f) Pour effectuer des coupes droites, toujours utiliser une butée ou un guidage droit. Ainsi, la précision de la coupe est améliorée, et la lame de scie se coincera moins facilement.
g) Utiliser toujours des lames de scie d'une taille adéquate et munies d'un perçage de fixation de forme adaptée (par exemple en losange ou rond). Les lames de scie non adaptées aux éléments de montage côté scie ne tournent pas rond et provoquent une perte de contrôle.
h) Ne jamais utiliser de plateau ni de vis de montage de la lame de scie s'ils sont endommagés ou pas du bon type. Les plateaux et vis de montage des lames de scie ont été spécialement conçus afin de garantir une performance et une sécurité de fonctionnement optimales de votre scie.
4.2 Rebonds - Causes et mises en garde correspondantes
- Le recul est une réaction subite d'une lame de scie qui s'est accrochée, coincée ou mal orientée, ayant pour conséquence la perte de contrôle de la scie, laquelle sort de la pièce et se déplace en direction de l'utilisateur.
- Lorsque la scie s'accroche ou se coince dans la fente qui se ferme, la lame se bloque et la puissance du moteur provoque un rebond de la scie en direction de l'utilisateur.
- Si la lame est tournée dans la fente de sciage ou si elle y est mal positionnée, il se peut que les dents du bord arrière de la lame s'accrochent dans la surface du bois, provoquant une sortie de la lame de la fente de sciage et le recul soudain de la scie en direction de l'utilisateur.
Un recul est la conséquence d'une utilisation incorrecte ou inadaptée de la scie. Il peut être évité en prenant les précautions appropriées indiquées ci-dessous.
FRANÇAISfr
a) Bien tenir la scie des deux mains et placer les bras dans une position permettant d'absorber les efforts du recul. Tenez-vous toujours sur le côté par rapport à la lame et ne positionnez jamais celle-ci dans l'axe de votre corps. En cas de recul, la scie circulaire peut revenir en arrière ; cependant, l'utilisateur pourra maîtriser les efforts de recul à condition d'avoir pris les précautions nécessaires.
b) Si la lame se coince ou que l'utilisateur interrompt son travail, arrêter la lame et la laisser s'arrêter lentement dans le matériau. Ne jamais essayer de sortir la scie de la pièce ni de la tirer en arrière tant que la lame tourne ou qu'un recul est susceptible de se produire. Déterminer la cause du blocage de la lame et résoudre le problème.
c) Pour redémarrer une scie plongée dans une pièce, centrer la lame dans la fente de sciage et contrôler que les dents de la lame ne sont pas accrochées dans la pièce. Si la lame se coince, elle est susceptible de sortir de la pièce ou d'occasionner un recul au moment où la scie redémarre.
d) Soutenir les plaques de grand format afin de réduire le risque de recul si la lame se coincerait. Les plaques de grand format sont susceptibles de se plier sous leur propre poids. Les plaques doivent être soutenues des deux côtés, à la fois près de la fente de sciage et sur le bord.
e) Ne jamais utiliser de lame émoussée ou endommagée. Les lames de scie dont la denture serait usée ou mal orientée produisent une fente trop étroite, et donc une augmentation du frottement, un risque de blocage de la lame et de recul.
f) Avant de scier, resserrer les réglages de profondeur de coupe et d'angle de coupe. Si ces réglages sont modifiés en cours de sciage, la lame est susceptible de se coincer et de provoquer un recul.
g) Procéder avec une extrême prudence lors d'un sciage dans des murs ou d'autres endroits difficiles à visualiser. En effet, lors du sciage, la lame en plongée pourrait se bloquer sur un objet non apparent et occasionner ainsi un recul.
4.3 Fonction du capot de protection inférieur
a) Contrôlez avant chaque utilisation si le carter de protection inférieur ferme correctement. N'utilisez pas la scie si la mobilité du carter de protection inférieur est restreinte et qu'il ne ferme pas immédiatement. Ne bloquez ou attachez pas le carter de protection inférieur en position ouverte. Au cas où la scie tomberait accidentellement par terre, le carter de protection inférieur peut se tordre. Ouvrez le carter de protection à l'aide du levier (26) et assurez-vous qu'il est entièrement mobile et qu'il ne touche ni la lame de scie ni d'autres éléments, quels que soient l'angle et la profondeur de coupe.
b) Contrôlez le fonctionnement du ressort pour le carter de protection inférieur. Si le carter de protection inférieur et le ressort ne fonctionnent pas correctement, attendre avant
d'utiliser la scie. Les éléments endommagés, dépôts collants ou accumulations de copeaux ralentissent le fonctionnement du carter de protection inférieur.
c) N'ouvrir le carter de protection inférieur à la main que pour des opérations bien précises, comme les coupes en plongée et en biais. Ouvrir le carter de protection inférieur à l'aide du levier (26) et relâcher celui-ci dès que la lame a plongé dans la pièce. Pour tous les autres travaux de sciage, il est impératif de maintenir le fonctionnement automatique du carter de protection.
d) Ne pas poser pas la scie sur l'établi ni au sol sans que le carter de protection inférieur ne recouvre la lame de scie. En effet, une lame non protégée qui continue à tourner par inertie déplace la scie dans le sens contraire à la coupe et scie tous les obstacles rencontrés. Tenez compte de la durée de rotation par inertie de la lame de scie.
4.4 Consignes de sécurité supplémentaires pour toutes les scies avec couteau diviseur
Fonction du couteau diviseur
a) Utiliser la lame de scie adaptée au couteau diviseur. Pour que le couteau diviseur soit efficace, le corps de la lame doit être plus fin que le couteau diviseur et la largeur des dents doit être supérieure à l'épaisseur du couteau diviseur.
b) Ajuster le couteau diviseur conformément à la description dans la notice d'utilisation. Une distance, une position ou une orientation inadaptée peuvent empêcher le couteau diviseur d'agir efficacement contre un rebond.
c) Afin que le couteau diviseur puisse être efficace, il doit se trouver dans la fente de sciage. Le couteau diviseur n'empêche pas le recul pour les coupes courtes.
d) Ne pas utiliser la scie avec un couteau diviseur tordu. La moindre anomalie est susceptible de ralentir la fermeture du capot de protection.
4.5 Autres consignes de sécurité
Toujours travailler avec le couteau diviseur monté et correctement réglé.
N'utilisez jamais de meule.
Débrancher le cordon d'alimentation de la prise de courant avant toute opération de réglage ou de maintenance.
Ne pas toucher l'outil lorsqu'il est en marche ! Éliminer uniquement les sciures de bois et autres lorsque la machine est à l'arrêt.
Porter un masque antipoussière approprié.
Porter une protection auditive.
Porter une protection oculaire.
Le bouton de blocage de la broche ne doit être actionné que lorsque le moteur est à l'arrêt.
La lame de scie ne doit en aucun cas être freinée en exerçant une pression par le côté.
Le carter de protection amovible ne doit être bloqué dans sa position retirée lors du sciage.
Le carter de protection amovible doit retourner en position finale de manière libre, autonome, facile et précise.
Le couteau diviseur mobile doit retourner en position finale de manière libre, autonome, facile et précise.
En cas de découpe de matériaux produisant beaucoup de poussière, prendre soin de nettoyer la machine à intervalles réguliers. Vérifier par ailleurs que les dispositifs de protection (p. ex. capot protecteur mobile) sont bien opérationnels.
Le sciage de matériaux produisant des poussières ou vapeurs nocives (p. ex. amiante) au moment de la découpe est proscrit.
Contrôlez l'absence de corps étrangers sur la pièce. Vérifier qu'il n'y a pas de clous ou autres objets le long de la ligne de coupe.
Arrêtez le moteur sitôt que la lame de scie se bloque.
Ne pas essayer de découper des pièces de trop petite taille.
La pièce à découper doit reposer bien à plat et avoir été fixée de façon à ne pas pouvoir se dérober.
Utiliser une lame adaptée au matériau à scier.
Nettoyer les lames pleines de résine ou de restes de colle. Les lames sales entraînent une augmentation du frottement et du blocage, ainsi que le risque de recul.
Evitez de surchauffer les dents de scie. Evitez de faire fondre la pièce à usiner en scient le plastique. Utiliser une lame adaptée au matériau à scier.
Réduction de la pollution aux particules fines :
AVERTISSEMENT - Certaines poussières produites par le ponçage électrique, le sciage,
le meulage, le perçage et d'autres activités de construction contiennent des agents chimiques qui causent des cancers, des anomalies congénitales ou d'autres dangers pour la reproduction. Voici quelques exemples de tels agents chimiques :
- Le plomb des peintures à base de plomb,
- La silice cristalline des briques, du ciment et d'autres produits de maçonnerie, et
- L'arsenic et le chrome du bois d'œuvre traité chimiquement.
Les conséquences de telles expositions varient en fonction de la fréquence à laquelle vous faites ce type de travail. Pour réduire votre exposition à ces agents chimiques, travaillez dans un endroit bien ventilé et utilisez des équipements de protection agréés, tels que les masques de protection contre
la poussière qui sont conçus spécialement pour filtrer les particules microscopiques.
Cela vaut également pour les poussières d'autres matériaux, comme par exemple certains types de bois (comme la poussière de chêne ou de hêtre), de métaux et l'amiante. D'autres maladies connues incluent par exemple les réactions allergiques et les affections des voies respiratoires. Il est souhaitable que le corps n'absorbe pas ces poussières.
Respecter les directives et les dispositions locales applicables au matériau, au personnel, à l'application et au lieu d'utilisation (par exemple directives en matière de protection au travail, élimination des déchets).
Collecter les particules émises sur le lieu d'émission et éviter les dépôts dans l'environnement.
Utiliser des accessoires adaptés pour les travaux spécifiques. Cela permet d'éviter l'émission incontrôlée de particules dans l'environnement.
Utiliser un système d'aspiration des poussières adapté.
Réduire l'émission de poussières en :
- évitant d'orienter les particules sortantes et l'air d'échappement de la machine vers vous ou vers des personnes se trouvant à proximité ou vers des dépôts de poussière,
- utilisant un système d'aspiration et/ou un purificateur d'air,
- aérant convenablement le lieu de travail et en l'aspirant pour le maintenir propre. Balayer ou souffler les poussières les fait tourbillonner.
- Aspirer ou laver les vêtements de protection. Ne pas les souffler, les battre, ni les brosser.
5. Vue d'ensemble
Voir page 2.
1 Raccord (d'aspiration / d'éjection des copeaux)
2 Poignée
3 G â c h e t t e
4 Bouton de verrouillage
5 Poignée supplémentaire
6 Butée de contre-dépouille (extension de l'angle de coupe en biais max. de 45° à 48°)
7 Échelle graduée (angles de coupe)
8 2 vis de blocage (butée parallèle)
9 2 vis de blocage (coupes en biais)
10 Repère (diamètre extérieur de la lame de scie)
11 Témoin de coupe
12 Guide de délignage
13 Repère (pour relevé d'échelle sur la butée parallèle)
14 Rainures de guidage pour le placement de la machine sur les rails de guidage de différents fabricants
15 Vis de réglage (correction de l'angle de la lame de scie)
16 Plaque de guidage
17 Clé à six pans
18 Emplacement de rangement de la clé à six pans
19 Vis de blocage (profondeur de coupe)
20 Échelle graduée (profondeur de coupe)
FRANÇAISfr
21 Couteau diviseur
22 2 vis à six pans creux (pour réglage du couteau diviseur)
23 Vis de blocage de la lame
24 Bride extérieure de la lame de scie
25 Lame de scie
26 Levier (pour basculer le capot de protection mobile vers l'arrière)
27 Bride intérieure de la lame de scie
28 Capot de protection mobile
29 Bouton de blocage de la broche
6. Mise en marche, réglage
Avant la mise en service, comparer si la tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques du réseau de courant.
Toujours monter un interrupteur de protection contre les courants de court-circuit (RCD)
avec un courant de déclenchement max. de 30 mA en amont.
Débrancher le cordon d'alimentation de la prise de courant avant toute opération de
réglage ou de maintenance.
6.1 Réglage du couteau diviseur
Le couteau diviseur (21) maintient le matériau écarté à l'arrière de la lame et prévient ainsi tout blocage de la lame susceptible de provoquer des à-coups.
Le réglage du couteau diviseur est correct lorsque la distance entre son arrondi intérieur et la denture de la lame n'excède pas 5 mm. Le couteau diviseur doit être réglé de façon à ce que le point le plus bas de la lame de scie ne dépasse pas de plus de 5 mm sous le bord inférieur du couteau diviseur. Voir illustration à la page 3.
Pour le réglage, desserrer les vis à six pans creux (22), régler les bonnes distances par rapport à la lame de scie, puis resserrer (22) les vis à six pans creux.
6.2 Réglage de la profondeur de coupe
Desserrer la vis de blocage (19). Relever ou baisser la partie moteur contre la plaque de guidage (16). La profondeur de coupe est lisible sur l'échelle graduée (20). Resserrer la vis de blocage (19).
Il est conseillé de régler la profondeur de coupe de façon à ce que les dents de la lame de scie ne dépassent pas sous la pièce de plus de la moitié de leur longueur. Voir illustration à la page 2.
Remarque : la force de serrage de la vis de blocage (19) peut être réglée. Il faut pour cela desserrer la vis du capot. Retirer le capot et le placer en le tournant dans le sens anti-horaire. Serrer à l'aide d'une vis. Important à savoir : en position ouverte du levier, le réglage de la profondeur de coupe coulisse sans résistance.
6.3 Inclinaison de la lame de scie pour coupes biaises
Pour effectuer le réglage, desserrer les vis de blocage (9). Incliner la partie motorisée contre la plaque de guidage (16). L'angle d'inclinaison est lisible sur l'échelle graduée (7). Resserrer les vis de blocage (9).
Pour un angle de coupe en biais de 48°, pousser la butée de contre-dépouille (6) vers le bas.
6.4 Correction de l'angle de la lame de scie
Si à 0°, la lame de scie n'est pas à angle droit par rapport à la plaque de guidage : corriger l'angle de sciage à l'aide de la vis de réglage (15).
6.5 Réglage du raccord d'aspiration/éjection de copeaux
Le raccord (1) peut être tourné dans la position souhaitée pour l'aspiration ou pour l'éjection de copeaux. Pour cela, insérer le raccord jusqu'à la butée, tourner puis retirer. Le raccord peut être bloqué dans 45 positions différentes.
Aspiration des copeaux de sciage :
Pour aspirer les copeaux, brancher le flexible d'un aspirateur adéquat sur l'outil.
7. Utilisation
7.1 Mise en marche et arrêt
Mise en marche : pousser le bouton de verrouillage (4) vers l'avant et le maintenir dans cette position avant d'actionner la gâchette (3).
Arrêt : relâcher la gâchette (3).
7.2 Consignes pour le travail
Placer le câble d'alimentation de sorte à exécuter la coupe sans être gêné.
Le repère (10) situé sur la plaque de guidage facilite le placement de la lame sur la pièce et le sciage. Lorsque la profondeur de coupe maximale est réglée, il marque le diamètre extérieur de la lame de scie et donc le bord de coupe.
Ne pas mettre l'outil en marche ou à l'arrêt lorsque la lame est en contact avec la pièce.
Attendre que la lame atteigne sa vitesse maximale avant de commencer la coupe.
Au moment où la scie circulaire vient en contact avec la pièce, le capot protecteur mobile rebascule automatiquement.
Lors de la coupe, ne pas retirer l'outil de la pièce par la lame en rotation. Attendre l'arrêt lame.
En cas de blocage de la lame, immédiatement arrêter la machine.
Sciage après amorce droite : ici, on se sert du témoin de coupe (11). L'encoche de gauche (marquée 0°) matérialise le tracé de coupe quand la lame de scie est verticale. L'encoche de droite (marquée 45°) matérialise le tracé de coupe quand la lame est inclinée de 45°.
Sciage le long d'une latte fixée sur la pièce : afin de réaliser un bord de coupe précis, on peut fixer une latte sur la pièce à scier puis la suivre avec la scie circulaire portative munie de sa plaque de guidage (16).
Sciage avec un guide de délignage :
Pour des coupes parallèles à un bord droit.
La butée parallèle (12) double peut être insérée d'un côté comme de l'autre de son support. Lors du réglage, veiller au parallélisme par rapport à la lame. Resserrer les vis de blocage (8) avant, puis arrière. Pour une détermination plus précise de la largeur de coupe, il est conseillé de réaliser une coupe d'essai.
Pour les coupes parallèles au bord droit : Placer la butée parallèle (12) de sorte que la barre de butée soit orientée vers le bas.
Pour les coupes parallèles au bord droit d'une pièce : Placer la butée parallèle (12) de sorte que la barre de butée soit orientée vers le haut.
Scier avec un rail de guidage :
Pour des bords de coupe au millimètre près, parfaitement droits et sans éclats. La semelle antidérapante assure un bon appui et prévient la rayure des pièces.
Sciage avec un système de rails à onglets
La machine est compatible avec le système de rails à onglets de Metabo. ICe système permet de réaliser confortablement des coupes en onglet avec différents angles.
8. Maintenance
Changement de la lame de scie
Débrancher le cordon d'alimentation de la prise de courant avant toute opération de ge ou de maintenance.
Pressez le bouton de blocage du mandrin (29). Sans relâcher la pression sur le bouton, tourner lentement avec une clé à six pans (17) la vis de blocage de la lame (23) en bout d'arbre, jusqu'à l'encliquetage du verrouillage.
Dévisser la vis de fixation de la lame de scie (23) en la faisant tourner dans le sens contraire des aiguilles d'une montre et retirer la bride extérieure de la lame de scie (24).
Tirer le capot de protection mobile (28) vers l'arrière par le biais du levier (26) et retirer la lame de scie (25).
Les surfaces entre la bride intérieure de la lame de scie (27), la lame de scie (25), la bride extérieure de la lame de scie (24) et la vis de fixation de la lame de scie (23) doivent être propres.
Veiller à ce que la bride intérieure de la lame de scie (27) soit insérée dans le bon sens : la bride intérieure de la lame de scie (27) a 2 côtés, diamètres 30 mm et 5/8" (15,88 mm). Veiller à ce que le trou pour la fixation de la lame de scie soit parfaitement aligné avec la bride intérieure de la lame de scie (27) ! Les lames de scie mal fixées ne tournent pas correctement et entraînent une perte de contrôle.
Mettez en place la nouvelle lame Respecter son sens de rotation. Le sens de rotation est matérialisé par des flèches sur la lame et sur le capot protecteur.
Remettre en place la bride extérieure de la lame de scie (24).
Serrer fermement la vis de fixation de la lame de scie (23) avec une clé Allen (17).
Utiliser uniquement des lames de scie intactes et bien aiguisées. Ne jamais utiliser des lames illées ou déformées.
Ne pas utiliser de lames de scie dont le corps est plus épais ou la largeur de coupe est plus que l'épaisseur du couteau diviseur.
Ne pas utiliser de lames en acier rapide hautement allié (acier HSS).
Ne pas utiliser de lames de scie dont les caractéristiques diffèrent de celles indiquées. Er uniquement des lames de scie avec un être correspondant aux inscriptions sur la scie.
La lame doit être adaptée à la vitesse à vide.
Utiliser une lame adaptée au matériau à scier.
Utilisez uniquement des lames de scie Metabo d'origine. Les lames de scie conçues scier du bois ou d'autres matériaux plables doivent être conformes à la norme EN 1.
9. Nettoyage
La machine doit être régulièrement débarrassée des poussières accumulées. Aspirer en même temps les trous d'aération du moteur à l'aide d'un aspirateur. Vérifier par ailleurs que les dispositifs de protection (p. ex. capot de protection mobile, couteau diviseur mobile) sont bien opérationnels. Le capot de protection mobile et le couteau diviseur mobile doivent retourner en position finale de manière libre, autonome, facile et précise.
10. Dépannage
Le démarrage de la machine provoque des baisses de tension momentanées. Dans certaines situations, cela peut affecter d'autres appareils. Si l'impédance est inférieure à 0,3 Ohm, de petites perturbations sont prévisibles.
11. Accessoires
Utiliser uniquement des accessoires originaux Metabo.
Utiliser uniquement des accessoires qui sont conformes aux exigences et aux données caractéristiques indiquées dans la présente notice d'utilisation.
Voir programme complet des accessoires sur www.metabo.com ou dans le catalogue principal.
12. Réparations
Les travaux de réparation sur les outils électriques doivent uniquement être effectués un électricien !
Un câble d'alimentation défectueux peut uniquement être remplacé par un câble d'alimentation spécial de la marque Metabo disponible auprès du service après-vente Metabo.
Pour toute réparation sur un outil Metabo, contactez le représentant Metabo. Voir les adresses sur www.metabo.com.
Les listes des pièces détachées peuvent être téléchargées sur www.metabo.com.
13. Protection de l'environnement
Suivez les réglementations nationales concernant l'élimination écologique et le recyclage des machines, des emballages et des accessoires.
Uniquement pour les pays de l'UE : ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE) et à sa transposition dans le droit national, les appareils électriques usagers doivent être séparés des autres déchets et remis à un point de collecte des DEEE pour le recyclage.
14. Caractéristiques techniques
Commentaires sur les indications de la page 3.
Sous réserve de modifications résultant de progrès techniques.
P_1 =puissance absorbée P_2 =puissance débitée n_0 =vitesse à vide n_1 =vitesse de rotation en charge T_max =profondeur de coupe maximale T_90^ =profondeur de coupe max. (90°) T_45^ =profondeur de coupe max. (45°)
A = angle de coupe réglable
∅ = diamètre de la lame de scie
d = diamètre de l'alésage de la lame de scie
a = épaisseur max. du corps de la lame de scie
b = largeur de coupe de la lame de scie
c = épaisseur du couteau diviseur
m = p o i d s
Valeurs de mesure calculées selon EN 62841.
Machine de classe de protection II
\~ courant alternatif
Les caractéristiques techniques indiquées sont soumises à tolérance (selon les normes en vigueur correspondantes).
Valeurs d'émission
Ces valeurs permettent l'estimation des émissions de l'outil électrique et la comparaison entre différents outils électriques. Selon les conditions d'utilisation, l'état de l'outil électrique ou
les accessoires utilisés, la sollicitation réelle peut plus ou moins varier. Pour l'estimation, tenir compte des pauses de travail et des phases de sollicitation moindres. Définir des mesures de protection pour l'utilisateur sur la base des valeurs estimatives adaptées en conséquence, par exemple mesures organisationnelles.
Valeur totale de vibration (somme vectorielle de trois directions) calculée selon EN 62841 :
a_h,D = valeur d'émission vibratoire (Sciage de plaques de serrage)
Niveaux sonores types A évalués :
L_pA = niveau de pression acoustique
L_WA = niveau de puissance acoustique
K_pA, K_WA = incertitude
Pendant le fonctionnement, il se peut que le niveau sonore dépasse les 80 dB(A).
