BRUKSANVISNING KS 85 FS METABO

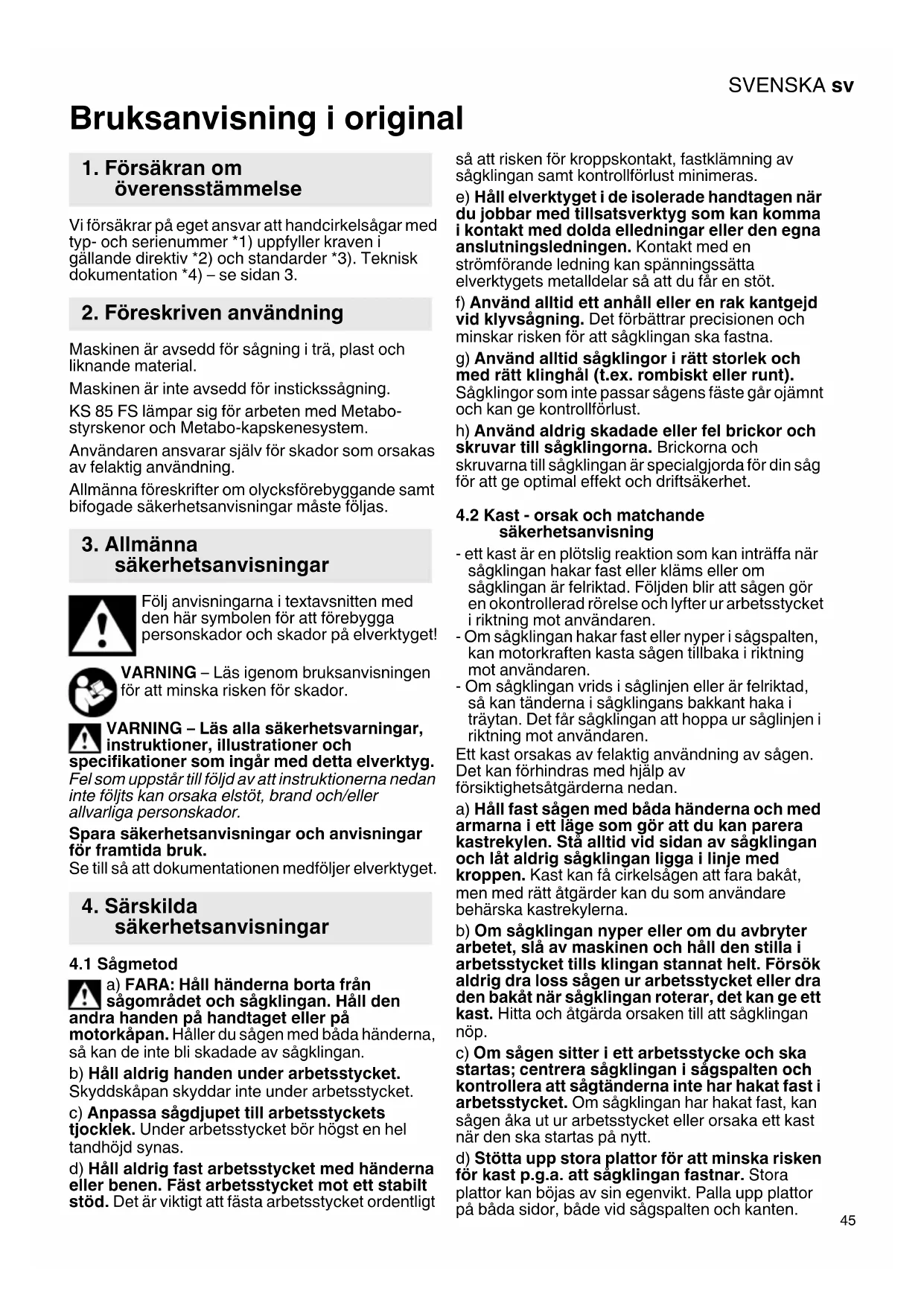

Bruksanvisning i original Vi försäkrar på eget ansvar att handcirkelsågar med typ- och serienummer *1) uppfyller kraven i gällande direktiv *2) och standarder *3). Teknisk dokumentation *4) – se sidan 3. Maskinen är avsedd för sågning i trä, plast och liknande material. Maskinen är inte avsedd för instickssågning. KS 85 FS lämpar sig för arbeten med Metabo- styrskenor och Metabo-kapskenesystem. Användaren ansvarar själv för skador som orsakas av felaktig användning. Allmänna föreskrifter om olycksförebyggande samt bifogade säkerhetsanvisningar måste följas. Följ anvisningarna i textavsnitten med den här symbolen för att förebygga personskador och skador på elverktyget! VARNING – Läs igenom bruksanvisningen för att minska risken för skador. VARNING – Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som ingår med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Spara säkerhetsanvisningar och anvisningar för framtida bruk. Se till så att dokumentationen medföljer elverktyget.

a) FARA: Håll händerna borta från sågområdet och sågklingan. Håll den andra handen på handtaget eller på motorkåpan. Håller du sågen med båda händerna, så kan de inte bli skadade av sågklingan. b) Håll aldrig handen under arbetsstycket. Skyddskåpan skyddar inte under arbetsstycket. c) Anpassa sågdjupet till arbetsstyckets tjocklek. Under arbetsstycket bör högst en hel tandhöjd synas. d) Håll aldrig fast arbetsstycket med händerna eller benen. Fäst arbetsstycket mot ett stabilt stöd. Det är viktigt att fästa arbetsstycket ordentligt så att risken för kroppskontakt, fastklämning av sågklingan samt kontrollförlust minimeras. e) Håll elverktyget i de isolerade handtagen när du jobbar med tillsatsverktyg som kan komma i kontakt med dolda elledningar eller den egna anslutningsledningen. Kontakt med en strömförande ledning kan spänningssätta elverktygets metalldelar så att du får en stöt. f) Använd alltid ett anhåll eller en rak kantgejd vid klyvsågning. Det förbättrar precisionen och minskar risken för att sågklingan ska fastna. g) Använd alltid sågklingor i rätt storlek och med rätt klinghål (t.ex. rombiskt eller runt). Sågklingor som inte passar sågens fäste går ojämnt och kan ge kontrollförlust. h) Använd aldrig skadade eller fel brickor och skruvar till sågklingorna. Brickorna och skruvarna till sågklingan är specialgjorda för din såg för att ge optimal effekt och driftsäkerhet.

4.2 Kast - orsak och matchande

säkerhetsanvisning - ett kast är en plötslig reaktion som kan inträffa när sågklingan hakar fast eller kläms eller om sågklingan är felriktad. Följden blir att sågen gör en okontrollerad rörelse och lyfter ur arbetsstycket i riktning mot användaren. - Om sågklingan hakar fast eller nyper i sågspalten, kan motorkraften kasta sågen tillbaka i riktning mot användaren. - Om sågklingan vrids i såglinjen eller är felriktad, så kan tänderna i sågklingans bakkant haka i träytan. Det får sågklingan att hoppa ur såglinjen i riktning mot användaren. Ett kast orsakas av felaktig användning av sågen. Det kan förhindras med hjälp av försiktighetsåtgärderna nedan. a) Håll fast sågen med båda händerna och med armarna i ett läge som gör att du kan parera kastrekylen. Stå alltid vid sidan av sågklingan och låt aldrig sågklingan ligga i linje med kroppen. Kast kan få cirkelsågen att fara bakåt, men med rätt åtgärder kan du som användare behärska kastrekylerna. b) Om sågklingan nyper eller om du avbryter arbetet, slå av maskinen och håll den stilla i arbetsstycket tills klingan stannat helt. Försök aldrig dra loss sågen ur arbetsstycket eller dra den bakåt när sågklingan roterar, det kan ge ett kast. Hitta och åtgärda orsaken till att sågklingan nöp. c) Om sågen sitter i ett arbetsstycke och ska startas; centrera sågklingan i sågspalten och kontrollera att sågtänderna inte har hakat fast i arbetsstycket. Om sågklingan har hakat fast, kan sågen åka ut ur arbetsstycket eller orsaka ett kast när den ska startas på nytt. d) Stötta upp stora plattor för att minska risken för kast p.g.a. att sågklingan fastnar. Stora plattor kan böjas av sin egenvikt. Palla upp plattor på båda sidor, både vid sågspalten och kanten.

2. Föreskriven användning

säkerhetsanvisningar

e) Använd aldrig slöa eller skadade sågklingor. Sågklingor med slöa eller felriktade tänder orsakar p.g.a. en för smal sågspalt en förhöjd friktion, fastnade sågklingor och kast. f) Drag fast sågdjups- och snedsågningsinställningarna före sågning. Om inställningarna ändras under sågningen kan sågklingan fastna och orsaka kast. g) Var extra försiktig när du sågar i befintliga väggar eller andra ställen där du inte kan se vad som finns bakom. Sågklingan kan fastna i dolda föremål när du instickssågar och ge kast.

4.3 Undre klingskyddets funktion

a) Kontrollera om den undre skyddshuven stänger som den ska innan du använder maskinen. Använd aldrig sågen om den nedre skyddskåpan rör sig med motstånd eller om den inte stängs. Kläm eller bind aldrig fast den nedre skyddskåpan i öppet läge. Om sågen av misstag faller till marken kan den nedre skyddskåpan böjas. Öppna klingskyddet med spaken (26) och kontrollera att det kan röra sig fritt och varken går emot sågklingan eller andra delar i någon sågvinkel. b) Funktionsprova fjädern till den undre skyddshuven. Gå igenom sågen före användning om klingskyddet och fjädern inte fungerar som de ska. Skadade delar, klibbiga avlagringar eller spån kan göra den nedre skyddskåpan trög. c) Öppna bara den undre skyddshuven för hand vid specialsågning, som t.ex. ”insticks- eller snedsågning”. Öppna det nedre klingskyddet med spaken (26) och släpp det när sågklingan tar i arbetsstycket. Vid all annan sågning fungerar klingskyddet automatiskt. d) Se till så att klingskyddet täcker sågklingan, om du lägger ifrån dig sågen på arbetsbänken eller golvet. En oskyddad sågklinga som fortfarande är i rörelse kastar sågen mot sågriktningen och sågar i det som kommer i vägen. Tänk på sågklingans efterkörningstid.

4.4 Ytterligare säkerhetsanvisningar för alla

sågar med klyvkil: Klyvkilens funktion a) Använd passande klinga för klyvkilen. Klyvkilen får god effekt när klingans stamblad är tunnare än klyvkilen och tandbredden är större än grovleken på klyvkilen. b) Justera kilen så som beskrivet i denna bruksanvisning. Felaktigt avstånd, position och riktning kan leda till att klyvkilen inte förhindrar kast effektivt. c) Klyvkilen fungerar bara om den är i sågspalten. Vid kortare snitt kan klyvkilen inte förhindra kast. d) Använd inte sågen om klyvkilen är böjd. Även en liten skada kan göra stängningen av skyddskåpan långsammare.

4.5 Övriga säkerhetsanvisningar

Arbeta bara med monterad och korrekt inställd klyvkil. Använd aldrig slipskivor. Dra ut elkontakten ur nätuttaget innan du påbörjar någon form av inställningar eller underhåll. Fatta inte tag med händerna i roterande verktyg! Ta endast bort spån och liknande när maskinen står stilla. Använd lämpligt andningsskydd. Använd hörselskydd. Använd skyddsglasögon. Spindellåsknappen får endast tryckas in vid stillastående motor. Sågklingan får inte bromsas genom tryck mot sidan. Det rörliga klingskyddet får inte klämmas fast i tillbakadraget läge. Det rörliga klingskyddet ska kunna röra sig fritt och lätt av sig självt samt återgå exakt till sitt ändläge. Den rörliga klyvkilen ska kunna röra sig fritt och lätt av sig självt samt återgå exakt till sitt ändläge. Sågar du i material som dammar mycket, måste du rengöra maskinen med jämna mellanrum. Skydden ska alltid fungera som de ska (t.ex. det rörliga klingskyddet). Material som vid bearbetning avger hälsofarligt damm eller ångor (t.ex. asbest) får ej bearbetas. Kontrollera att det inte finns främmande föremål i eller på arbetsstycket. Se till så att du inte sågar i spik och liknande när du jobbar. Stäng genast av motorn om sågklingan blockeras. Såga inte i extremt små arbetsstycken. Vid bearbetningen måste arbetsstycket ligga an ordentligt och vara säkrat mot förskjutning. Använd sågblad som passar till materialet du ska såga i. Rengör sågklingan om det fastnat harts- eller limrester på. Smutsiga sågklingor ger större friktion, kan nypa och ökar risken för kast. Försök att inte överhetta tandningen. Försök att undvika att materialet smälter när du sågar i plast. Använd sågblad som passar till materialet du ska såga i. Minska belastning genom damm: VARNING - Vissa typer av damm som genereras vid sandpappersslipning, slipning, borrning och andra arbeten innehåller kemikalier som kan orsaka cancer, fosterskador eller andra fortplantningsstörningar. Till dessa kemikalier hör bland annat följande: - Bly av blyhaltig färg. - Mineraliskt damm i murstenar, cement och andra murmaterial.SVENSKA sv

- Arsenik och krom i kemiskt behandlat trä. Den risk som du utsätts för beror på hur ofta du genomför denna typ av arbeten. För att minska belastningen genom dessa kemikalier: Arbeta i ett ordentligt ventilerat område och använd godkänd skyddsutrustning, t.ex. dammask som utvecklats speciellt för filtrering av mikroskopiska partiklar. Detta gäller även för damm från andra material, t.ex. vissa trätyper (som ek- eller bokdamm), metaller, asbest. Andra sjukdomar är t.ex. allergiska reaktioner och andningsbesvär. Låt inte damm hamna i din kropp. Följ gällande bestämmelser för respektive material, personal, arbete och användningsplats (t.ex. regler för olycksförebyggande, avfallshantering). Samla upp partiklarna på den plats där de uppstår, undvik att de lagras i den omgivande miljön. Till speciella arbetsuppgifter ska man använda lämpliga tillbehör. På så sätt hamnar färre partiklar okontrollerat i omgivningen. Anslut lämpligt dammutsug. Minska dammbelastningen genom att vidta följande åtgärder: - Rikta inte partiklarna från maskinen eller maskinens frånluftsflöde mot dig själv, mot personer i närheten eller mot avlagrat damm. - Använd en utsugsanordning och/eller en luftrenare. - Sörj för god ventilation på arbetsplatsen och dammsug för att hålla rent. Sopning eller luftblåsning kan göra så att damm virvlas upp. - Dammsug eller tvätta skyddskläder. Kläder ska inte blåsas, slås eller borstas rena. Se sida 2. 1 Anslutning (utsugsanslutning/spånutkast) 2 Handtag 3Strömbrytare 4Spärrknapp 5 Extrahandtag 6 Bakre såganslag (ökar snedsågningsvinkeln från 45° till 48°) 7 Skala (geringssnittsvinkel) 8 2 fästskruvar (parallellanslag) 9 2 fästskruvar (snedsågning) 10 Markering (ytterdiameter sågklinga) 11 Snittvisare 12 Parallellanslag 13 Markering (för skalavläsning på parallellanslaget) 14 Styrspår för att sätta fast maskinen på styrskenor från olika tillverkare 15 Justerskruv (justera sågklingans vinkel) 16 Styrplatta 17 Sexkantnyckel 18 Förvaring för sexkantnyckel 19 Fästskruv (snittdjup) 20 Skala (snittdjup) 21 Klyvkil 22 2 insexskruvar (för inställning av klyvkil) 23 Sågklingsfästskruv 24 Yttre flänsbricka 25 Sågklinga 26 Spak (för att vrida tillbaka den rörliga skyddskåpan) 27 Inre flänsbricka 28 Rörlig skyddskåpa Spindellåsknapp Kontrollera först att den spänning och frekvens som anges på märkskylten överensstämmer med den nätström du ska använda. Förkoppla alltid en jordfelsbrytare (RCD) med en max. aktiveringsström på 30 mA. Dra ut elkontakten ur nätuttaget innan du påbörjar någon form av inställningar eller underhåll.

6.1 Ställa in klyvkil

Kilen (21) förhindrar att träet klämmer sågklingan under sågningen. Detta orsakar kast. Kilen måste ställas in så att avståndet mellan dess inre rundning och kuggkransen på sågklingan inte är större än 5 mm. Ställ in kilen så att sågklingans djupaste punkt inte sticker ut mer än 5 mm under den undre kanten på kilen. Se bilden på sid. 3. För inställning lossar du insexskruvarna (22), ställer in rätt avstånd till sågbladet och drar åt (22) insexskruvarna igen.

6.2 Ställa in snittdjupet

Gör så här: lossa låsskruven (19). Höj eller sänk motordelen (16) mot styrplattan. Inställt snittdjup kan avläsas på skalan (20). Dra åt fästskruven (19) igen. Inställningen av snittdjupet ska vara så att sågklingans kuggar inte sticker ut mer än en halv kugghöjd under arbetsstycket. Se bilden på sid. 2. Obs: Fästskruvens spännkraft (19) kan ställas in. Skruva av skruven till spaken. Ta av spaken och sätt på den något mer moturs. Dra åt skruven igen. Observera att snittdjupsinställningen är lättåtkomlig när spaken är i öppet läge.

6.3 Snedställa sågklingan för geringssnitt

Gör så här: lossa låsskruvarna (9). Luta motordelen mot styrplattan (16). Den inställda vinkeln kan avläsas på skalan (7). Dra åt låsskruvarna (9) igen. Vill du ha snedsågningsvinkel 48°, skjut ned det bakre såganslaget (6).

6.4 Justera sågklingans vinkel

Om sågklingan inte är rätvinklig mot bottenplattan vid 0°: Korrigera sågklingans vinkel med justerskruven (15).

6.5 Ställa in utsugsanslutning/spånutkast

Anslutningen (1) kan vridas till önskad position för utsugning eller spånutkast. Skjut in anslutningen in

6. Driftstart, inställningSVENSKAsv

till anslaget, vrid och dra ut igen. Anslutningen kan låsas i steg på 45°. Spånutsug: Anslut en sugslang till maskinen och koppla sedan slangen till en lämpligt spånutsug.

Start: Skjut spärrknappen (4) framåt och håll den nedtryckt, tryck sedan på strömbrytaren (3). Stopp: Lossa strömbrytaren (3).

7.2 Arbetsanvisningar

Dra sladden så att du kan såga obehindrat. Markeringen (10) på styrplattan hjälper dig att börja sågningen i arbetsstycket. Vid maximalt sågdjup markerar den ytterdiametern på sågklingan på ett ungefär och alltså själva sågkanten. Slå inte på eller av maskinen när sågklingan har kontakt med arbetsstycket. Låt sågklingan varva upp till maxvarvtal innan du börjar såga. När du sätter an handcirkelsågen svängs den rörliga skyddskåpan bakåt av arbetsstycket. Ta inte ut maskinen ur arbetsstycket när sågklingan roterar. Låt sågklingan stanna först. Stäng genast av motorn om sågklingan blockeras. Sågning efter rak ritsning: använd snittvisaren (11). Den vänstra skåran (markerad med 0°) visar snittgången vid en lodrät sågklinga. Den högra skåran (markerad med 45°) visar snittgången för en 45° lutning på sågklingan. Sågning efter en list på arbetsstycket: För att få en exakt snittkant kan man fästa en list på arbetsstycket och föra handcirkelsågen med bottenplattan (16) längs listen. Sågning med parallellanslag: För kapningar parallellt mot en rak kant. Det dubbelstyrda parallellanslaget (12) går att sätta i sitt fäste från båda sidor. Se till så att det blir parallellt med sågklingan. Dra åt den främre ställskruven (8), sedan den bakre. Exakt sågbredd får man bäst fram genom att såga ett provsnitt. När du sågar parallellt med en rak arbetsstyckskant: Sätt i parallellanslaget (12) så att anslagslisten är nedåt. När du sågar parallellt med en rak kant på arbetsstycket: Sätt i parallellanslaget (12) så att anslagslisten är uppåt. Sågning med styrskena: För millimeterexakta, helt raka, spånfria snittkanter. Glidskyddet gör anläggningen säker och skyddar arbetsstycket mot repor. Sågning med kapskenesystem: Maskinen är förberedd för installation av Metabo kapskenesystem. Med detta kan man såga kapsnitt i olika vinklar särskilt bekvämt. Byta sågklinga Dra ut elkontakten ur nätuttaget innan du påbörjar någon form av inställningar eller underhåll. Håll in spindellåsknappen (). Vrid sågaxeln långsamt med sexkantnyckeln (17) som du har satt in i sågklingans fästskruv (23) tills låsningen snäpper fast. Skruva ur sågklingans fästskruv (23) moturs och ta av den yttre flänsbrickan (24). För bak det rörliga klingskyddet (28) med spaken (26) och ta ur sågklingan (25). Stödytan mellan inre flänsbricka (27), sågklinga (25), yttre flänsbricka (24) och sågklingas fästskruv (23) måste vara ren. Kontrollera att den inre flänsbrickan (27) är korrekt insatt åt alla håll: Den inre flänsbrickan (27) har 2 sidor, diameter 30 mm och 5/8" (15,88 mm). Se till att monteringshålet för sågklingan passar exakt mot den inre flänsbrickan (27)! Felaktigt monterade sågklingor löper snett och leder till att användaren tappar kontrollen. Sätt i en ny sågklinga. Ta hänsyn till rotationsriktningen. Rätt rotationsriktning visas med pilar på sågklingan och skyddskåpan. Sätt in den yttre flänsbrickan (24). Dra åt sågklingsfästskruven (23) med sexkantnyckeln (17). Använd bara vassa, oskadade sågklingor. Repiga sågklingor, och sådana vars form ändrats, får inte användas. Använd inte sågklingor vars grundstomme är tjockare eller vars sågbredd är mindre än klyvkilens tjocklek. Använd inte sågklingor av snabbstål (HSS). Använd inte sågklingor som inte uppfyller angivna tekniska data. Sågklingornas diametrar måste överensstämma med uppgifterna på sågen. Sågklingan ska vara anpassad till obelastat varvtal. Använd sågblad som passar till materialet du ska såga i. Använd bara Metabo-originalsågklingor. Sågklingor som används för sågning i trä eller liknande material måste uppfylla kraven i EN 847-1. Maskinen måste regelbundet rengöras från damm som lagrats på maskinen. Sug rent motorns ventilationsöppningar med dammsugare. Skydden ska alltid fungera som de ska (t.ex. det rörliga klingskyddet, rörlig klyvkil). Det rörliga klingskyddet och den rörliga klyvkilen ska kunna röra sig fritt och lätt av sig själva samt återgå exakt till sina ändlägen.

När du slår på maskinen kan den ge korta spänningsfall. Om elanslutningen inte är så bra, kan det påverka andra maskiner. Om nätimpedansen är lägre än 0,3 Ω bör det inte vara några problem. Använd bara Metabo-originaltillbehör. Använd endast tillbehör som uppfyller kraven och specifikationerna i den här bruksanvisningen. Komplett tillbehörssortiment hittar du på www.metabo.com eller i huvudkatalogen. Reparation av elverktyg får endast utföras av behörig elektriker! En defekt nätanslutningskabel får endast ersättas med en av Metabos särskilda originalnätanslutningskablar, som kan beställas från Metabo-service. Metabo-elverktyg som behöver repareras ska skickas till din Metabo-återförsäljare. För adresser, se www.metabo.com. Du kan hämta reservdelslistor på www.metabo.com. Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör. Gäller endast för EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt Europaparlamentets och rådets direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess införlivande i den nationella lagstiftningen ska elek- triska verktyg samlas in separat och återvinnas på ett miljövänligt sätt. Förklaringar till uppgifterna finns på sida 3. Med reservation för tekniska ändringar.

=varvtal vid tomgång

=varvtal vid belastning

45° =max. snuttdjup (45°) A =inställbar geringssnittsvinkel Ø =sågklingsdiameter d =sågklinghålets diameter a =max. tjocklek på sågklingans grundstomme b =sågklingans sågbredd c =klyvkilens tjocklek m=vikt Mätvärdena är uppmätta enligt EN 62841. Maskinen har skyddsklass II ~ Växelström I de tekniska specifikationerna ovan tas även hänsyn till toleranserna (i enlighet med gällande standarder). Utsläppsvärden Dessa värden medger en bedömning av elverktygets utsläpp samt jämförelse med andra eldrivna verktyg. Beroende på förhållandena, elverktygets skick och hur verktygen används kan de faktiska värdena vara högre eller lägre. Räkna även med pauser och perioder med lägre belastning. Använd de uppskattade värdena för att ta fram skyddsåtgärder för användaren, t.ex. organisatoriska åtgärder. Totalt vibrationsvärde (vektorsumma i tre riktningar) räknas fram enligt EN 62841:

h, D =vibrationsemissionsvärde (Såga spånskivor)

h,D =onoggrannhet (vibrationer) Typisk A-värderad bullernivå

= Onoggrannhet Vid arbete kan ljudnivån överskrida 80 dB(A). Använd hörselskydd!
