BRUKSANVISNING KS 85 FS METABO

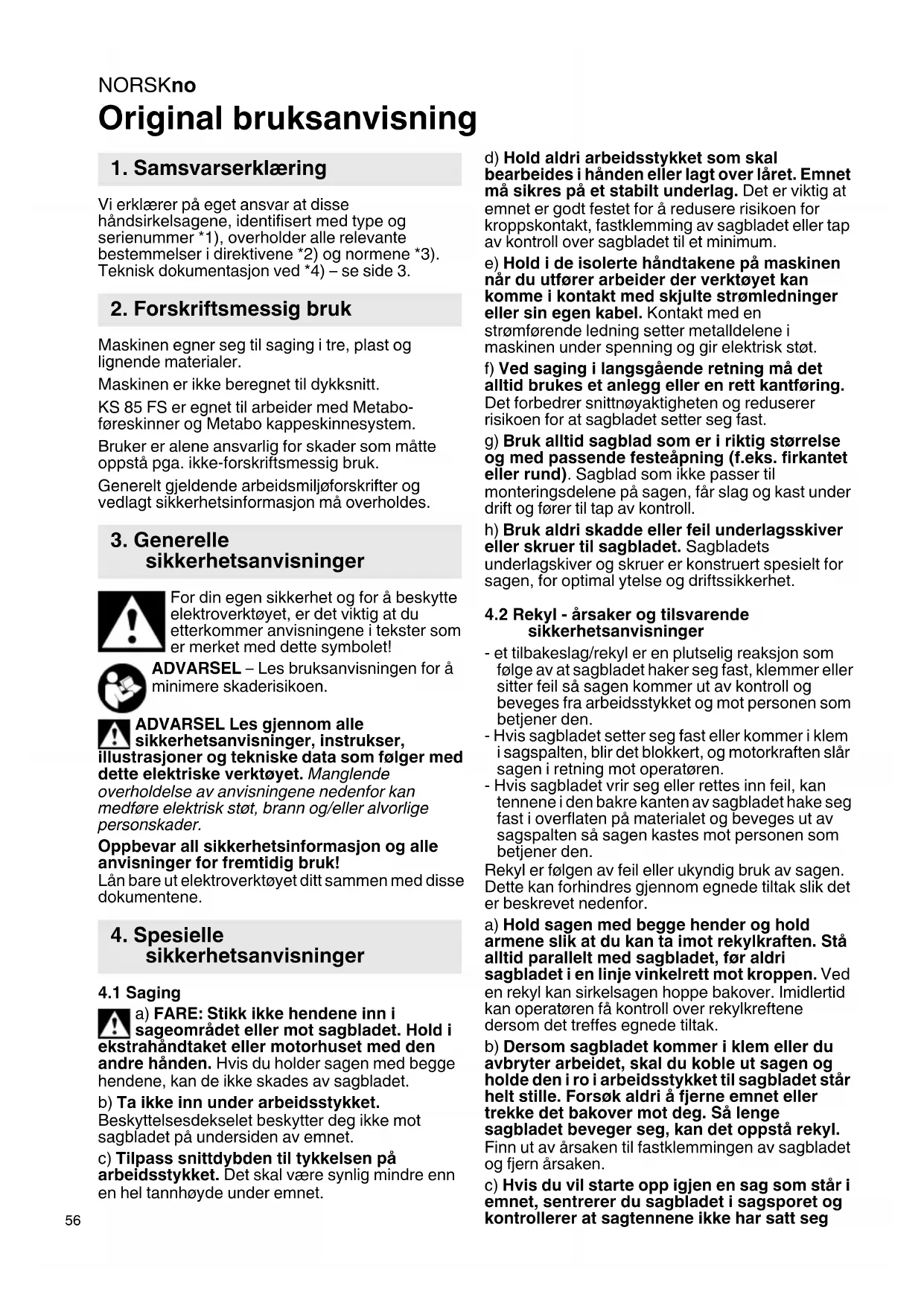

Original bruksanvisning Vi erklærer på eget ansvar at disse håndsirkelsagene, identifisert med type og serienummer *1), overholder alle relevante bestemmelser i direktivene *2) og normene *3). Teknisk dokumentasjon ved *4) – se side 3. Maskinen egner seg til saging i tre, plast og lignende materialer. Maskinen er ikke beregnet til dykksnitt. KS 85 FS er egnet til arbeider med Metabo- føreskinner og Metabo kappeskinnesystem. Bruker er alene ansvarlig for skader som måtte oppstå pga. ikke-forskriftsmessig bruk. Generelt gjeldende arbeidsmiljøforskrifter og vedlagt sikkerhetsinformasjon må overholdes. For din egen sikkerhet og for å beskytte elektroverktøyet, er det viktig at du etterkommer anvisningene i tekster som er merket med dette symbolet! ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen. ADVARSEL Les gjennom alle sikkerhetsanvisninger, instrukser, illustrasjoner og tekniske data som følger med dette elektriske verktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader. Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk! Lån bare ut elektroverktøyet ditt sammen med disse dokumentene.

a) FARE: Stikk ikke hendene inn i sageområdet eller mot sagbladet. Hold i ekstrahåndtaket eller motorhuset med den andre hånden. Hvis du holder sagen med begge hendene, kan de ikke skades av sagbladet. b) Ta ikke inn under arbeidsstykket. Beskyttelsesdekselet beskytter deg ikke mot sagbladet på undersiden av emnet. c) Tilpass snittdybden til tykkelsen på arbeidsstykket. Det skal være synlig mindre enn en hel tannhøyde under emnet. d) Hold aldri arbeidsstykket som skal bearbeides i hånden eller lagt over låret. Emnet må sikres på et stabilt underlag. Det er viktig at emnet er godt festet for å redusere risikoen for kroppskontakt, fastklemming av sagbladet eller tap av kontroll over sagbladet til et minimum. e) Hold i de isolerte håndtakene på maskinen når du utfører arbeider der verktøyet kan komme i kontakt med skjulte strømledninger eller sin egen kabel. Kontakt med en strømførende ledning setter metalldelene i maskinen under spenning og gir elektrisk støt. f) Ved saging i langsgående retning må det alltid brukes et anlegg eller en rett kantføring. Det forbedrer snittnøyaktigheten og reduserer risikoen for at sagbladet setter seg fast. g) Bruk alltid sagblad som er i riktig størrelse og med passende festeåpning (f.eks. firkantet eller rund). Sagblad som ikke passer til monteringsdelene på sagen, får slag og kast under drift og fører til tap av kontroll. h) Bruk aldri skadde eller feil underlagsskiver eller skruer til sagbladet. Sagbladets underlagskiver og skruer er konstruert spesielt for sagen, for optimal ytelse og driftssikkerhet.

4.2 Rekyl - årsaker og tilsvarende

sikkerhetsanvisninger - et tilbakeslag/rekyl er en plutselig reaksjon som følge av at sagbladet haker seg fast, klemmer eller sitter feil så sagen kommer ut av kontroll og beveges fra arbeidsstykket og mot personen som betjener den. - Hvis sagbladet setter seg fast eller kommer i klem i sagspalten, blir det blokkert, og motorkraften slår sagen i retning mot operatøren. - Hvis sagbladet vrir seg eller rettes inn feil, kan tennene i den bakre kanten av sagbladet hake seg fast i overflaten på materialet og beveges ut av sagspalten så sagen kastes mot personen som betjener den. Rekyl er følgen av feil eller ukyndig bruk av sagen. Dette kan forhindres gjennom egnede tiltak slik det er beskrevet nedenfor. a) Hold sagen med begge hender og hold armene slik at du kan ta imot rekylkraften. Stå alltid parallelt med sagbladet, før aldri sagbladet i en linje vinkelrett mot kroppen. Ved en rekyl kan sirkelsagen hoppe bakover. Imidlertid kan operatøren få kontroll over rekylkreftene dersom det treffes egnede tiltak. b) Dersom sagbladet kommer i klem eller du avbryter arbeidet, skal du koble ut sagen og holde den i ro i arbeidsstykket til sagbladet står helt stille. Forsøk aldri å fjerne emnet eller trekke det bakover mot deg. Så lenge sagbladet beveger seg, kan det oppstå rekyl. Finn ut av årsaken til fastklemmingen av sagbladet og fjern årsaken. c) Hvis du vil starte opp igjen en sag som står i emnet, sentrerer du sagbladet i sagsporet og kontrollerer at sagtennene ikke har satt seg

fast i emnet. Hvis sagbladet har hektet seg fast, kan det bevege seg ut av arbeidsstykket eller forårsake en rekyl når sagen startes på nytt. d) Store plater må støttes opp, slik at du reduserer risikoen for rekyl på grunn av at sagbladet klemmes fast. Store plater kan bli utsatt for nedbøyning på grunn av egenvekten. Plater må støttes opp på begge sider, både i nærheten av sagsporet og langs kantene. e) Bruk ikke sagblader som er sløve eller skadet. Sagblad med sløve eller skjeve tenner forårsaker økt slitasje, fastklemming av sagbladet og rekyl på grunn av at sagsporet blir for smalt. f) Trekk til innstillingene for skjæredybde og kuttevinkel før du begynner å sage. Hvis innstillingene endres under sagingen, kan sagbladet klemmes fast, og det kan oppstå rekyl. g) Vær spesielt forsiktig når du sager i eksisterende vegger eller andre områder du ikke ser inn i. Sagbladet som dykkes ned, kan støte mot skjulte gjenstander og føre til rekyl.

4.3 Funksjonen til det nederste

beskyttelsesdekselet a) Før hver gangs bruk skal du kontrollere om beskyttelsesdekselet fungerer som det skal. Ikke bruk sagen hvis det nedre beskyttelsesdekselet ikke kan beveges fritt og ikke lukkes umiddelbart. Det nedre beskyttelsesdekselet må aldri klemmes eller bindes fast i åpen stilling. Hvis du uforvarende mister sagen i gulvet, kan det nedre beskyttelsesdekselet bli bøyd. Åpne beskyttelsesdekselet med spaken (26) og forviss deg om at det kan beveges fritt og ikke i noen kappevinkel kommer i berøring med verken sagbladet eller andre deler. b) Kontroller at fjæren i det nedre beskyttelsesdekselet fungerer. Foreta service på maskinen dersom nedre beskyttelsesdeksel eller fjæren ikke fungerer som de skal. Skadde deler, klebrige avleiringer eller sponansamlinger gjør at det nedre beskyttelsesdeksel vil reagere langsommere. c) Åpne det nedre beskyttelsesdekselet for hånd og bare i forbindelse med helt spesielle arbeider, som f.eks. "Dykk- og vinkelsnitt". Åpne det nedre beskyttelsesdekselet med spaken (26) og slipp den så snart sagbladet går inn i arbeidsstykket. For alle andre sagarbeider skal det nedre beskyttelsesdekselet fungere automatisk. d) Pass på at det nedre beskyttelsesdekselet dekker sagbladet hvis du legger fra deg sagen på arbeidsbenken eller på gulvet. Et ubeskyttet sagblad som ikke har stanset helt, beveger sagen mot sageretningen og sager det som står i veien for den. Ta hensyn til etterløpstiden til sagbladet.

Arbeid bare med montert og riktig innstilt spaltekniv. Ikke bruk slipeskiver. Trekk støpselet ut av stikkontakten før alle former for innstilling og vedlikehold. Ikke ta på roterende verktøy! Spon o.l. må kun fjernes når maskinen er stoppet. Bruk en egnet støvmaske. Bruk hørselvern. Bruk vernebriller. Trykk bare inn spindellåsknappen når motoren står stille. Sagbladet må ikke bremses ved å trykke mot siden av bladet. Det bevegelige beskyttelsesdekselet må ikke klemmes fast i bakovertrukket posisjon for å lette sagingen. Det bevegelige beskyttelsesdekselet må være fritt bevegelig og gå automatisk, lett og nøyaktig tilbake til utgangsposisjonen. Den bevegelige spaltekniven må være fritt bevegelig og gå automatisk, lett og nøyaktig tilbake til utgangsposisjonen. Ved saging i materialer med kraftig støvutvikling må maskinen rengjøres regelmessig. Det må kontrolleres at verneinnretningene (f. eks. det bevegelige vernedekselet) fungerer som det skal. Materialer som avgir helsefarlig støv eller damper (f. eks. asbest) må ikke bearbeides. Kontroller at det ikke finnes fremmedlegemer på arbeidsstykket. Under arbeidet må du kontrollere at du ikke sager i spiker o.l. Hvis sagbladet blokkeres, må motoren straks slås av. Ikke forsøk å sage ekstremt små arbeidsstykker. Når du bearbeider et arbeidsstykke, må det ligge fast og være sikret mot forskyvning. Bruk et sagblad som er egnet til materialet som skal sages.NORSKno

Rengjør sagblader som er tilskitnet av lim eller harpiks. Skitne sagblader forårsaker økt slitasje, fastklemming av sagbladet og økt fare for rekyl. Unngå at sagtannspissene overopphetes. Unngå at materialet smelter ved saging av plast. Bruk et sagblad som er egnet til materialet som skal sages. Redusert støvbelastning: ADVARSEL - Enkelte typer støv, som oppstår ved sliping med sandpapir, saging, sliping, boring og andre arbeider, inneholder kjemikalier som kan fremkalle kreft, fødselsskader eller andre reproduksjonsskader. Eksempler på slike kjemikalier er: - bly fra blyholdig maling, - mineralstøv fra murstein, sement og andre murermaterialer og - arsen og krom fra kjemisk behandlet treverk. Hvor stor risikoen fra disse stoffene er for deg, avhenger av hvor ofte du utfører denne typen arbeider. For å redusere belastningen fra slike kjemikalier: arbeid i lokaler med god utlufting og bruk alltid godkjent verneutstyr, som f.eks. åndemasker med spesialfilter for mikroskopiske partikler. Dette gjelder også for støv fra andre typer materialer, som f.eks. enkelte typer treverk (som eik eller bøk), metaller og asbest. Andre kjente sykdommer er f.eks. allergiske reaksjoner. La ikke støv trenge inn i kroppen. Følg de rutinene og nasjonale forskriftene som gjelder for omgang med materialer, personale, bruksområde og -sted (f.eks. arbeidsvernbestemmelser, deponering). Samle løse partikler der de oppstår; unngå nedfelling i omgivelsene. Bruk egnet tilbehør til spesielle arbeidsoppgaver. Da hindrer du at partiklene havner i omgivelsene. Bruk et egnet avsug. Minimer støvbelastningen ved å: - unngå å rette partikkelstrømmen / utblåsingsluften fra maskinen mot deg selv eller andre, eller mot nedfelt støv, - bruke et avsug og/eller en luftrenser, - holde arbeidsplassen godt utluftet og ren med støvsuger. Feiing og blåsing virvler opp støvet. - Beskyttelsesklær skal støvsuges eller vaskes. Ikke blås dem ut, bank eller børst dem. Se side 2. 1 Stusser (avsugstuss/ sponutkast) 2 Håndtak 3Bryterknapp 4Sperreknapp 5 Ekstrahåndtak 6 Baksnittanslag (øker maksimal skråsnittvinkel fra 45° til 48°) 7 Skala (skråsnittvinkel) 8 2 Festeskruer (parallellanlegg) 9 2 Festeskruer (skråsnitt) 10 Markering (utv. diameter sagblad) 11 Snittindikator 12 Parallellanlegg 13 Markering (til avlesning av skalaen på parallellanslaget) 14 Spor for å sette maskinen på føreskinner fra forskjellige produsenter 15 Justeringsskrue (justere sagbladvinkelen) 16 Styreplate 17 Sekskantnøkkel 18 Oppbevaring av sekskantnøkkel 19 Festeskrue (snittdybde) 20 Skala (snittdybde) 21 Spaltekniv 22 2 Innvendige sekskantskruer (for innstilling spaltekniven) 23 Sagblad-festeskrue 24 Utvendig sagbladflens 25 Sagblad 26 Arm (for å vippe beskyttelsesdekselet bakover)* 27 Innvendig sagbladflens 28 Bevegelig beskyttelsesdeksel 29 Spindelstopp Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer overens med strømnettets spesifikasjoner. Sett alltid inn en jordfeilbryter (RCD) med maks. utløserstrøm på 30 mA. Trekk støpselet ut av stikkontakten før alle former for innstilling og vedlikehold.

6.1 Innstilling av spaltekile

Spaltekniven (21) forhindrer at tre kiler seg fast bak sagbladet slik at bladet kommer i klem. Det kan i så fall oppstå et rekylartet tilbakeslag. Spaltekniven må stilles inn slik at avstanden mellom den innvendige krumningen og tannkransen på sagbladet ikke er større en 5 mm. Spaltekniven må stilles in slik at det laveste punktet på sagbladet ikke stikker ut mer enn 5 mm under den nedre kanten på spaltekniven. Se bildet på side

For å justere, løsnes de innvendige sekskantskruene (22), riktig avstand til sagbladet stilles inn og skruene (22) trekkes til igjen.

6.2 Innstilling av snittdybden

Løsne festeskruene (19) for å justere. Løft eller senk motordelen mot føringsplaten (16). Aktuell innstilling kan leses av på skalaen (20). Trekk til låseskruen (19) igjen. Det mest hensiktsmessige er å stille inn skjæredybden slik at tennene på sagbladet ikke rager frem mer enn en halv tannhøyde under arbeidsstykket. Se bildet på side 2. Merk: Låseskruens spennkraft (19) kan stilles inn. Løsne skruen på armen. Ta av armen, drei den med

6. Første gangs bruk, innstillingNORSK no

urviserne og sett den på igjen. Fest armen med en skrue. Det må kontrolleres at sagdybdeinnstillingen er lett tilgjengelig når spaken står i åpen stilling.

6.3 Skråstilling av sagblad for skråsnitt

Løsne festeskruene (9) for å stille inn helningen. Vipp motordelen mot føringsplaten (16). Aktuell vinkel kan leses av på skalaen (7). Trekk festeskruene (9) til igjen. For å få en skråsnittvinkel på 48° skyver du ned baksnittanslaget (6).

6.4 Korrigering av sagbladvinkel

Legg nettkabelen slik at sagingen kan skje uhindret. Markeringen (10) på føringsplaten brukes til å plassere arbeidsemnet og brukes også under sagingen. Ved maksimal snittdybde markerer denne den omtrentlige ytre diameteren på sagbladet og dermed skjærekanten. Ikke start eller stans maskinen mens sagbladet er i berøring med arbeidsstykket. La sagbladet komme opp i fullt turtall før du gjør snittet. Det bevegelige vernedekselet svinges bort når du legger håndsirkelsagen an mot arbeidsstykket. Under saging må du ikke ta maskinen ut av materialet mens sagbladet roterer. La først sagbladet stanse helt. Hvis sagbladet blokkeres, må maskinen straks slås av. Saging etter rett merking: her bruker du snittindikatoren (11). Det venstre sporet (markert med 0°) viser kuttet for et loddrett sagblad. Det høyre sporet (markert med 45°) viser kuttet for en sagbladvinkel på 45°. Saging etter list festet på arbeidsstykket: For å få en nøyaktig snittkant kant du feste en list på arbeidsstykket og føre styreplaten (16) på håndsirkelsagen langs denne listen. Saging med parallellanlegg: For snitt som går parallelt med en rett kant. Det dobbeltførte paralellanlegget (12) kan settes inn i festet fra begge sider. Kontroller at anlegget er parallelt med sagbladet. Trekk til den fremre og deretter den bakre festeskruen (8). Nøyaktig skjærebredde finner du lettest ved å foreta et prøvesnitt. For snitt parallelt med en rett kant på arbeidsstykket: Sett inn parallellanlegget (12) med stopperlisten pekende nedover. For snitt parallelt med en rett kant på arbeidsstykket: Sett inn parallellanslaget (12) slik at stopperlisten peker oppover. Saging med føreskinne: For millimeternøyaktige, snorrette snittkanter uten flising. Anti-sklibelegget sørger for sikkert underlag og beskytter samtidig arbeidsemnet mot riper. Sage med kappskinnesystem: Maskinen er forberedt for feste av Metabo kappskinnesystem. Det gir spesielt gode kappsnitt uansett vinkel. Skifte av sagblad Trekk støpselet ut av stikkontakten før alle former for innstilling og vedlikehold. Trykk inn spindellåsen (29) og hold den inne. Drei langsomt på sagakslen med sekskantnøkkelen (17) som er satt i festeskruen for sagbladet (23), til låsingen raster inn. Drei festeskruen (23) for sagbladet ut i retning mot klokken og ta av den utvendige sagbladflensen (24). Trekk det bevegelige vernedekselet (28) på spaken (26) bakover og ta av sagbladet (25). Opplagsflatene mellom sagbladflensen (27), sagbladet (25), den utvendige sagbladflensen (24) og festeskruen for sagbladet (23) må være rene. Pass på at den innvendige sagbladflensen (27) blir satt på riktig vei: Den innvendige sagbladflensen (27) har 2 sider, diameter 30 mm og 5/8" (15,88 mm). Pass på at festeåpningen i sagbladet sitter riktig på den innvendige sagbladflensen (27)! Sagblader som ikke sitter korrekt vil få slag og kast og komme ut av kontroll. Sett inn nytt sagblad. Kontroller at rotasjonsretningen er riktig. Rotasjonsretningen er angitt med piler på sagbladet og på beskyttelsesdekselet. Sett på den utvendige sagbladflensen (24). Trekk sagblad-festeskruen (23) godt til med en sekskantnøkkel (17). Bruk bare skarpe, uskadde sagblad. Ikke bruk sagblad med sprekker eller sagblad som er deformert. Ikke bruk sagblader der selve sagskiven er tykkere eller skjærebredden er mindre enn tykkelsen på spaltekniven.

Ikke bruk sagblad av høylegert hurtigstål (HSS). Ikke bruk sagblad som ikke er i samsvar med de angitte karakteristikkene. Bruk bare sagblader med den diameteren som står angitt på sagen. Sagbladet må være egnet til det aktuelle tomgangsturtallet. Bruk et sagblad som er egnet til materialet som skal sages. Bruk kun originale Metabo sagblader. Sagblad som er ment for kutting av tre eller lignende materialer må oppfylle kravene i EN 847-1. Maskinen må med jevne mellomrom rengjøres for oppsamlet støv. Rengjør med en støvsuger i motorens lufteåpninger. Det må kontrolleres at verneinnretningene (f. eks. det bevegelige beskyttelsesdekselet, den bevegelige spaltekniven) fungerer som de skal. Det bevegelige beskyttelsesdekselet og den bevegelige spaltekniven må være fritt bevegelige og gå automatisk, lett og nøyaktig tilbake til utgangsposisjonen. Innkobling kan føre til kortvarig spenningsfall. Ved ugunstige forhold i strømnettet kan det oppstå redusert funksjon på andre apparater. Ved nettimpedanser på mindre enn 0,3 ohm vil det normalt ikke oppstå forstyrrelser. Bruk kun originalt Metabo-tilbehør. Bruk kun tilbehør som oppfyller kravene og spesifikasjonene som angis i denne bruksanvisningen. Se www.metabo.com eller hovedkatalogen for komplett tilbehørsprogram. Elektriske maskiner skal kun repareres av elektrofagfolk! En defekt strømkabel skal bare byttes med en original, Metabo kabel som fås fra Metabo service. Hvis du har en Metabo-maskin som trenger reparasjon, kan du ta kontakt med en representant for Metabo. Adresser finner du på www.metabo.com. Du kan laste ned reservedelslister fra www.metabo.com. Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør. Gjelder kun land i EU: Elektroverktøy skal ikke kastes i husholdningsavfallet! Iht. EU- direktiv 2012/19/EU om kasserte elektriske og elektroniske produkter og iverksettelse iht. nasjonal rett må kassert elektroverktøy samles atskilt og bringes til miljøvennlig gjenvinning. Forklaringer til opplysningene på side 3. Med forbehold om endringer grunnet tekniske forbedringer.

90° =Maks. skjæredybde (90°)

45° =Maks. skjæredybde (45°) A =Skråsnittvinkel, kan stilles Ø =Sagblad-diameter d =Sagblad-festehullsdiameter a =Maks. tykkelse på sagbladet b =Sagbladets skjærebredde c =Spalteknivtykkelse m=Vekt Måleverdier iht. EN 62841. Maskin med beskyttelsesklasse II ~ Vekselstrøm Angitte tekniske data kan variere (i henhold til de til enhver tid gjeldende normer). Utslippsverdier Disse verdiene gjør det mulig å anslå emisjonen fra maskinen og å sammenlikne ulike verktøy. Avhengig av bruksbetingelsene, tilstanden til maskinen og verktøyet, kan den faktiske belastningen være høyere eller lavere. Ta hensyn til arbeidspauser og perioder med mindre belastning når du vurderer. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurderingsverdier, f.eks. organisatoriske tiltak. Total svingningsverdi (vektorsum tre retninger) formidlet iht.EN 62841:

h, D =Vibrasjonsemisjonsverdi (Saging av sponplate)

h,D = Usikkerhet (vibrasjon) Typiske A-veide lydnivåer

= Usikkerhet Under arbeid kan lydnivået overskride 80 dB(A). Bruk hørselsvern!

7.1 Til- og frakobling
