BRUGSANVISNING KS 85 FS METABO

Hvis sagbladet ikke står i rett vinkel til styreplaten ved 0°, må sagbladvinkelen korrigeres med justeringsskruen (15).

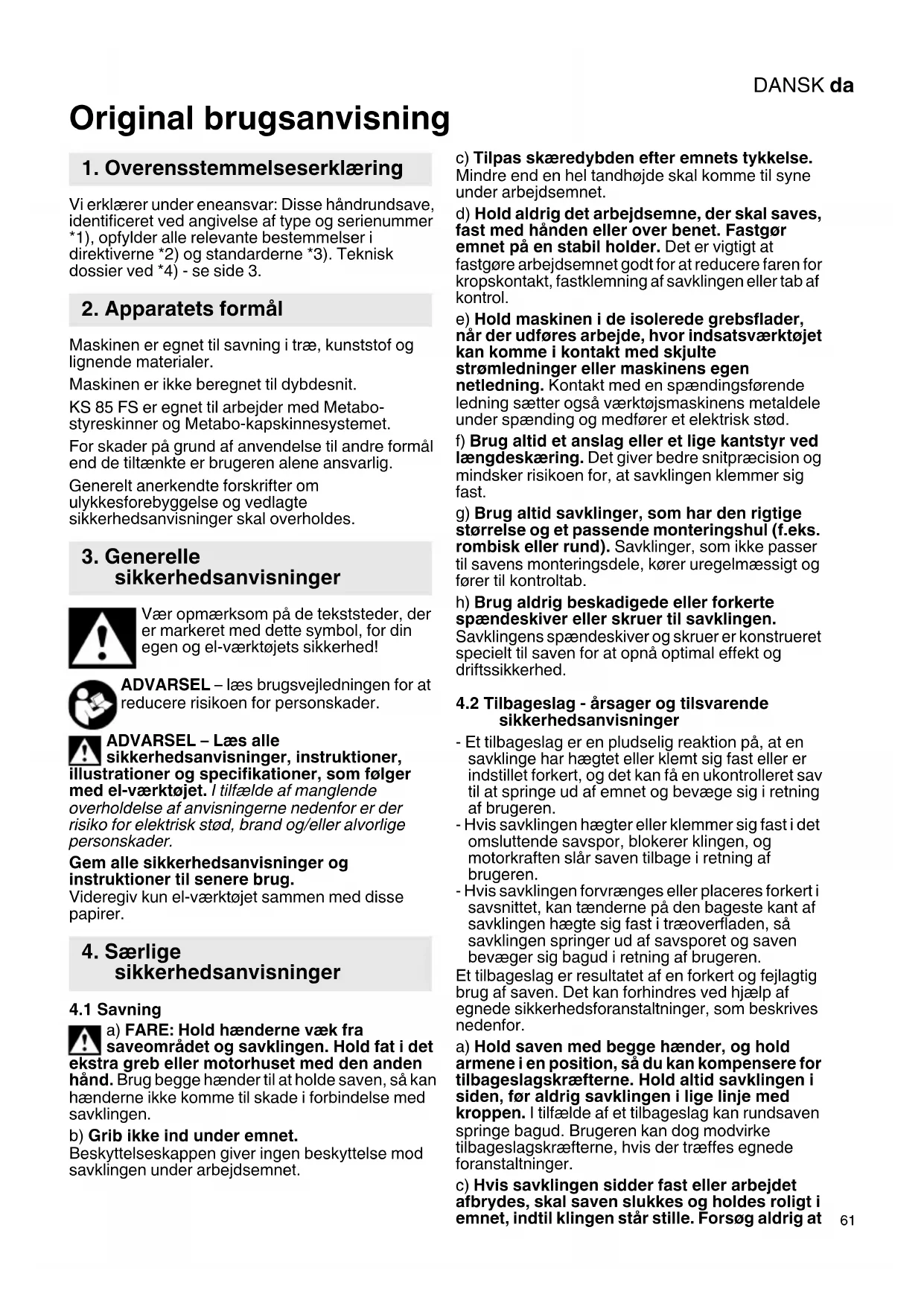

Original brugsanvisning Vi erklærer under eneansvar: Disse håndrundsave, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelser i direktiverne *2) og standarderne *3). Teknisk dossier ved *4) - se side 3. Maskinen er egnet til savning i træ, kunststof og lignende materialer. Maskinen er ikke beregnet til dybdesnit. KS 85 FS er egnet til arbejder med Metabo- styreskinner og Metabo-kapskinnesystemet. For skader på grund af anvendelse til andre formål end de tiltænkte er brugeren alene ansvarlig. Generelt anerkendte forskrifter om ulykkesforebyggelse og vedlagte sikkerhedsanvisninger skal overholdes. Vær opmærksom på de tekststeder, der er markeret med dette symbol, for din egen og el-værktøjets sikkerhed! ADVARSEL – læs brugsvejledningen for at reducere risikoen for personskader. ADVARSEL – Læs alle sikkerhedsanvisninger, instruktioner, illustrationer og specifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Gem alle sikkerhedsanvisninger og instruktioner til senere brug. Videregiv kun el-værktøjet sammen med disse papirer.

a) FARE: Hold hænderne væk fra saveområdet og savklingen. Hold fat i det ekstra greb eller motorhuset med den anden hånd. Brug begge hænder til at holde saven, så kan hænderne ikke komme til skade i forbindelse med savklingen. b) Grib ikke ind under emnet. Beskyttelseskappen giver ingen beskyttelse mod savklingen under arbejdsemnet. c) Tilpas skæredybden efter emnets tykkelse. Mindre end en hel tandhøjde skal komme til syne under arbejdsemnet. d) Hold aldrig det arbejdsemne, der skal saves, fast med hånden eller over benet. Fastgør emnet på en stabil holder. Det er vigtigt at fastgøre arbejdsemnet godt for at reducere faren for kropskontakt, fastklemning af savklingen eller tab af kontrol. e) Hold maskinen i de isolerede grebsflader, når der udføres arbejde, hvor indsatsværktøjet kan komme i kontakt med skjulte strømledninger eller maskinens egen netledning. Kontakt med en spændingsførende ledning sætter også værktøjsmaskinens metaldele under spænding og medfører et elektrisk stød. f) Brug altid et anslag eller et lige kantstyr ved længdeskæring. Det giver bedre snitpræcision og mindsker risikoen for, at savklingen klemmer sig fast. g) Brug altid savklinger, som har den rigtige størrelse og et passende monteringshul (f.eks. rombisk eller rund). Savklinger, som ikke passer til savens monteringsdele, kører uregelmæssigt og fører til kontroltab. h) Brug aldrig beskadigede eller forkerte spændeskiver eller skruer til savklingen. Savklingens spændeskiver og skruer er konstrueret specielt til saven for at opnå optimal effekt og driftssikkerhed.

4.2 Tilbageslag - årsager og tilsvarende

sikkerhedsanvisninger - Et tilbageslag er en pludselig reaktion på, at en savklinge har hægtet eller klemt sig fast eller er indstillet forkert, og det kan få en ukontrolleret sav til at springe ud af emnet og bevæge sig i retning af brugeren. - Hvis savklingen hægter eller klemmer sig fast i det omsluttende savspor, blokerer klingen, og motorkraften slår saven tilbage i retning af brugeren. - Hvis savklingen forvrænges eller placeres forkert i savsnittet, kan tænderne på den bageste kant af savklingen hægte sig fast i træoverfladen, så savklingen springer ud af savsporet og saven bevæger sig bagud i retning af brugeren. Et tilbageslag er resultatet af en forkert og fejlagtig brug af saven. Det kan forhindres ved hjælp af egnede sikkerhedsforanstaltninger, som beskrives nedenfor. a) Hold saven med begge hænder, og hold armene i en position, så du kan kompensere for tilbageslagskræfterne. Hold altid savklingen i siden, før aldrig savklingen i lige linje med kroppen. I tilfælde af et tilbageslag kan rundsaven springe bagud. Brugeren kan dog modvirke tilbageslagskræfterne, hvis der træffes egnede foranstaltninger. c) Hvis savklingen sidder fast eller arbejdet afbrydes, skal saven slukkes og holdes roligt i emnet, indtil klingen står stille. Forsøg aldrig at

sikkerhedsanvisninger

sikkerhedsanvisningerDANSKda

fjerne saven fra emnet eller trække den tilbage, så længe savklingen bevæger sig: det medfører fare for tilbageslag. Find og afhjælp årsagen til, at savklingen sætter sig fast. c) For at starte en sav igen, som sidder i emnet, centreres savklingen i savsporet, og det kontrolleres, at savtænderne ikke sidder fast i emnet. Sidder savklingen fast, kan den springe ud af arbejdsemnet eller forårsage et tilbageslag, når saven startes igen. d) Afstiv store plader for at mindske risikoen for et tilbageslag som følge af en fastsiddende savklinge. Store plader kan bøje sig under deres egen vægt. Plader skal afstives i begge sider, og det både i nærheden af savsporet og i kanten. e) Brug ingen sløve eller beskadigede savklinger. Savklinger med sløve eller forkert indstillede tænder fører til større friktion, fastklemning af savklingen og tilbageslag som følge af et for smalt savspor. f) Fastspænd savklingen i indstillingerne skæredybde og snitvinkel før savning. Hvis indstillingerne ændrer sig under savningen, kan savklingen klemme sig fast og forårsage et tilbageslag. g) Vær særlig forsigtig ved savning i eksisterende vægge eller andre områder, hvor der ikke er direkte indblik. Når savklingen føres ind i materialet, kan den blokere i skjulte genstande, og det kan forårsage et tilbageslag.

4.3 Den nederste beskyttelseskappes

funktion a) Kontroller altid før brug, om den nederste beskyttelseskappe lukker korrekt. Brug aldrig saven, hvis den nederste beskyttelseskappe ikke kan bevæges frit eller ikke lukker med det samme. Klem eller spænd aldrig den nederste beskyttelseskappe fast i åbnet position. Hvis det skulle ske, at saven falder ned på gulvet, kan den nederste beskyttelseskappe blive bøjet. Åbn beskyttelseskappen med håndtaget (26) og sørg for, at den kan bevæge sig frit og hverken kommer i kontakt med savklingen eller andre dele af maskinen i samtlige skærevinkler og -dybder. b) Kontroller funktionen af fjederen til den nederste beskyttelseskappe. Foretag vedligeholdelse af saven inden brug, hvis beskyttelseskappen og fjederen ikke arbejder korrekt. Beskadigede dele, klæbende aflejringer eller ophobede spåner får den nederste beskyttelseskappe til at arbejde langsommere. c) Åbn kun den nederste beskyttelseskappe med hånden i forbindelse med specielle snit, f.eks. "dyk- og vinkelsnit". Åbn den nederste beskyttelseskappe med håndtaget (26) og slip denne, så snart savklingen føres ned i emnet. Ved alle andre savearbejder skal den nederste beskyttelseskappe arbejde automatisk. d) Læg ikke saven på arbejdsbænken eller gulvet, uden at den nederste beskyttelseskappe dækker for savklingen. En ubeskyttet, efterløbende savklinge bevæger saven mod skæreretningen og saver alt, hvad der kommer i vejen. Vær derfor opmærksom på savklingens efterløbstid.

4.4 Yderligere sikkerhedsanvisninger for alle

save med spaltekniv Spalteknivens funktion a) Anvend den passende savklinge til spaltekniven. For at spaltekniven virker korrekt, skal savklingens hovedklinge være tyndere end spaltekniven, og tænderne være bredere end spalteknivens tykkelse.

Juster spaltekniven som beskrevet i denne betjeningsvejledning. Forkert afstand, position eller indstilling kan være årsag til, at spaltekniven ikke forhindrer et tilbageslag effektivt. c) For at spaltekniven kan fungere, skal den sidde i savsporet. Ved korte snit kan spaltekniven ikke forhindre tilbageslag. d) Brug ikke saven med en deformeret spaltekniv. Selv en lille forstyrrelse kan få beskyttelseskappen til at lukke langsommere.

4.5 Yderligere sikkerhedsanvisninger

Arbejd kun med monteret og korrekt indstillet spaltekniv. Undgå brugen af slibeskiver. Træk stikket ud af stikkontakten, før der foretages indstillinger. Tag ikke om det roterende værktøj! Fjern først spåner og lignende, når maskinen er i stilstand. Brug en egnet støvbeskyttelsesmaske. Brug høreværn. Brug øjenbeskyttelse. Spindellåseknappen må udelukkende trykkes ind, når motoren er i stilstand. Savklingen må ikke bremses via et sideværts modtryk. Den bevægelige beskyttelseskappe må fastgøres i den bageste position ved savning. Den bevægelige beskyttelseskappe skal kunne bevæge sig frit, automatisk, let og præcist tilbage i slutstillingen. Den bevægelige spaltekniv skal kunne bevæge sig frit, automatisk, let og præcist tilbage i slutstillingen. Ved savning af materialer med kraftig støvudvikling skal maskinen rengøres regelmæssigt. Det skal sikres, at sikkerhedsudstyret fungerer korrekt (f.eks. den bevægelige beskyttelseskappe). Der må ikke bearbejdes materialer, der danner sundhedsfarligt støv eller dampe (f.eks. asbest). Kontroller emnet for fremmedlegemer. Pas altid på, at du ikke saver i søm og lignende under arbejdet. Hvis savklingen bliver blokeret, skal man omgående frakoble motoren.DANSK da

Prøv ikke at save i ekstrem små arbejdsemner. Ved arbejdet skal emnet være placeret fast og være sikret mod at kunne skride. Anvend en savklinge, der er egnet til det materiale, der skal bearbejdes. Rengør savklinger for harpiks og limrester. Urenheder på savklingerne medfører øget friktion, fastklemning af savklingen og øget risiko for tilbageslag. Undgå overophedning af savtænderne. Undgå smeltning af materialet ved savning af plast. Anvend en savklinge, der er egnet til det materiale, der skal bearbejdes. Reducering af støvgener: ADVARSEL - Enkelte støvtyper, som genereres ved slibning af sandpapir, savning, slibning, boring og andre arbejder, indeholder kemikalier, hvor det er kendt at de forårsager kræft, medfødte skavanker eller andre forplantningsskader. Enkelte eksempler på disse kemikalier er: - Bly fra blyholdig maling, - mineralsk støv fra mursten, cement og andre materialer til murværk, og - arsen og krom fra kemisk behandlet træ. Risikoen for dig ved denne belastning varierer alt efter hvor ofte du udfører denne type arbejde. For at reducere belastningen med disse kemikalier for dig: Arbejd i et godt udluftet område og arbejd med godkendt sikkerhedsudstyr, som f.eks. støvmasker, der er specielt udviklet til udfiltrering af mikroskopisk små partikler. Dette gælder ligeledes for støv fra yderligere materialer, som f.eks. enkelte trætyper (såsom støv fra eg eller bøg), metaller, asbest. Yderligere kendte lidelser er f.eks. allergiske reaktioner samt luftvejssygdomme. Støvet må ikke optages i kroppen. Overhold de gældende direktiver og nationale forskrifter, der gælder for dit materiale, personale, anvendelsesformål og -sted (f.eks. sundheds- og sikkerhedsregler, bortskaffelse). Opfang partiklerne på oprindelsesstedet, undgå aflejringer i omgivelserne. Brug egnet tilbehør til specielt arbejde. Således når færre partikler ukontrolleret ud i miljøet. Anvend en egnet støvudsugning. Støvbelastningen kan reduceres på følgende måde: - Ret ikke partikler, der kommer ud, og maskinens udluftningsstrøm mod dig selv eller personer, der befinder sig i nærheden, eller på aflejret støv, - anvend et udsugningsanlæg og/eller en luftrenser, - sørg for en god ventilation på arbejdspladsen og hold den ren vha. støvudsugning. Fejning eller blæsning hvirvler støv op. - Støvsug eller vask beskyttelsestøj. Undgå udblæsning, bankning eller børstning. Se side 2. 1 Studs (udsugningsstuds/spånudkast) 2 Håndtag 3Afbryder 4Låseknap 5Ekstra greb 6 Underskæringsanslag (udvider maks. skråsnitvinkel fra 45° til 48°) 7 Skala (skråsnitvinkel) 8 2 låseskruer (parallelanslag) 9 2 låseskruer (skråsnit) 10 Markering (savklingens udvendige diameter) 11 Snitviser 12 Parallelanslag 13 Markering (til aflæsning af skalaen på parallelanslaget) 14 Styrenoter til placering af maskinen på styreskinner fra forskellige producenter 15 Justeringsskrue (justering af savklingevinkel) 16 Styreplade 17 Sekskantnøgle 18 Boks til sekskantnøgle 19 Låseskrue (snitdybde) 20 Skala (snitdybde) 21 Spaltekniv 22 2 skruer med indvendig sekskant (til indstilling af spalteknive) 23 Savklingens fastgørelsesskrue 24 Ydre savklingeflange 25 Savklinge 26 Håndtag (til at klappe den bevægelige afskærmning tilbage) 27 Indvendige savklingeflange 28 Bevægelig beskyttelseskappe 29 Spindellåseknap Før du tager maskinen i brug, skal du kontrollere, at den angivne netspænding og frekvens på typeskiltet er i overensstemmelse med data for din strømforsyning. Man skal altid sikre med et FI-relæ (RCD) med en maks. brydestrøm på 30 mA. Træk stikket ud af stikkontakten, før der foretages indstillinger.

6.1 Indstilling af spaltekniv

Spaltekilen (21) forhindrer, at træet lukkes bag savklingen i løbet af savningen, og at savklingen derved kommer i klemme. Dette kunne medføre et tilbageslag. Spaltekilen skal indstilles således, at afstanden mellem den indre afrunding og savklingens tandkrans ikke er større end 5 mm. Indstil spaltekniven således, at savklingens dybeste punkt ikke rager mere end 5 mm ud over

6. Idriftsættelse, indstillingDANSKda

spalteknivens nederste kant. Se illustrationen på side 3. Ved justeringen skal skruerne med indvendig sekskant (22) løsnes, de rigtige afstande til savklingen skal indstilles og skruerne med indvendig sekskant (22) skal spændes igen.

6.2 Indstilling af skæredybde

Til indstillingen skal fastgørelsesskruen (19) løsnes. Løft motordelen op mod styrepladen (16), eller sænk den. Den indstillede skæredybde kan aflæses på skalaen (20). Spænd fastgørelsesskruen (19) igen. Det er fordelagtigt at indstille skæredybden således, at tænderne på savklingen ikke står længere fremme end halvdelen af tandhøjden under arbejdsemnet. Se illustrationen på side 2. Bemærk: Fastgørelsesskruens spændkraft (19) kan indstilles. Det gøres ved at skrue håndtagets skrue ud. Tag håndtaget af, og sæt det på forskudt mod uret. Skru det fast. Kontrollér at snitdybdeindstillingen bevæger sig let, når håndtaget er åbent.

6.3 Skråstilling af savklinge til skråsnit

Til indstillingen skal fastgørelsesskruerne (9) løsnes. Vip motordelen mod styrepladen (16). Den indstillede vinkel kan aflæses på skalaen (7). Fastspænd fastgørelsesskruerne (9) igen. For at indstille en skærevinkel på 48° skal underskæringsanslaget (6) skubbes ned.

6.4 Korrektion af savklingevinkel

Hvis savklingen ikke står retvinklet i forhold til styrepladen ved 0°: Korriger savklingevinklen med justeringsskruen (15).

6.5 Indstilling af udsugningsstuds/

spånudkast Studsen (1) kan drejes i den ønskede position for udsugning eller spånudkast. Det gøres ved at skubbe studsen ind til anslag, dreje den og trække den ud igen. Studsen kan fastlåses i trin af 45°. Spånudsugning: For udsugning af savspånerne skal man tilslutte en egnet spånsuger med udsugningsslange til maskinen.

7.2 Arbejdsanvisninger

Træk netkablet, så der kan saves uhindret. Markeringen (10) på styrepladen skal hjælpe ved placering af saven på emnet og ved savning. Ved maksimal skæredybde markerer den cirka savklingens udvendige diameter og dermed skærekanten. Tænd og sluk ikke maskinen, når savklingen har kontakt med emnet. Lad først savklingen komme op på det fulde omdrejningstal, før der saves. Når håndrundsaven sættes ned på emnet, presser emnet den bevægelige beskyttelseskappe tilbage. Under savning skal maskinen trækkes ud af materialet, når savklingen ikke roterer. Savklingen skal stå stille. Hvis savklingen bliver blokeret, skal man omgående frakoble maskinen. Savning efter lige opmærkning: Til det formål anvendes snitviseren (11). Det venstre indhak (markeret med 0°) viser snitforløbet ved lodret savklinge. Det højre indhak (markeret med 45°) viser snitforløbet til en savklingehældning på 45°. Savning efter en liste fastgjort til arbejdsemnet: For at opnå en nøjagtig snitkant kan man placere en liste på arbejdsemnet og føre rundsaven langs denne liste med styrepladen (16). Savning med parallelanslag: Til snit parallelt med en lige kant. Parallelanslaget (12) med dobbelt styr kan sættes i holderen fra begge sider. Ved indstilling er det vigtigt, at anslaget står parallelt med savklingen. Spænd først den forreste og derefter den bageste låseskrue (8). Den præcise snitbredde findes på den bedste måde ved et testsnit. Ved savning parallelt med en lige emnekant: Placer parallelanslaget (12), så anslagslisten vender nedad. Ved savning parallelt med en lige kant på emnet: Placer parallelanslaget (12), så anslagslisten vender opad. Savning med styreskinne: Opnå præcise, snorlige skærekanter uden udrivninger. Den skridsikre belægning sørger for en sikker placering og beskytter arbejdsemnet mod ridser. Savning med kapskinnesystem: Maskinen er forberedt til fastholdelse via Metabo- kapskinnesystemet. Dette gør det muligt at udføre kapsnit af forskellige vinkler særligt komfortabelt. Veksel af savklinge Træk stikket ud af stikkontakten, før der foretages indstillinger. Spindellåseknappen (29) trykkes ned og holdes nede. Savakslen drejes langsomt med sekskantnøglen (17), der er placeret i savklingens fastgørelsesskrue (23), indtil man hører, at låsen falder i hak. Skru savklingens fastgørelsesskrue (23) af mod urets retning og tag den ydre savklingeflange (24) af. Træk den bevægelige beskyttelseskappe (28) af med håndtaget (26) og tag savklingen (25) af. Anlægsfladerne mellem den indre savklingeflange (27), savklingen (25), den ydre savklingeflange (24)

og savklingens fastgørelsesskrue (23) skal være rene. Det er vigtigt, at den indre savklingeflange (27) vender rigtigt: Den indre savklingeflange (27) har 2 sider, diameter 30 mm og 5/8" (15,88 mm). Sørg for at savklingens monteringshul passer nøjagtigt i forhold til den indre savklingeflange (27)! Forkert monterede savklinger kører uregelmæssigt og fører til kontroltab. Den nye savklinge placeres. Sørg for rigtig omdrejningsretning. Omdrejningsretningen er markeret med pile på savklingen og beskyttelseskappen. Den ydre savklingeflange (24) sættes på. Fastspænd savklingens fastgørelsesskrue (23) med sekskantnøglen (17). Brug kun skarpe, ubeskadigede savklinger. Anvend ikke savklinger med revner eller deformerede savklinger. Anvend ingen savklinger, hvis legeme er tykkere eller hvis snitbredde er mindre end tykkelsen på spaltekniven. Anvend ingen savklinger af højlegeret hurtigstål (HSS). Anvend ingen savklinger, der ikke svarer til de påkrævede karakteristika. Anvend kun savklinger med en diameter svarende til påskrifterne på saven. Savklingen skal være egnet til tomgangsomdrejningstallet. Anvend en savklinge, der er egnet til det materiale, der skal bearbejdes. Anvend kun originale Metabo-savklinger. Savklinger, der er beregnet til skæring af træ eller lignende materialer, skal stemme overens med EN 847-1. Maskinen skal regelmæssigt befris for aflejret støv. Fjern støv fra motorens ventilationsspalter med en støvsuger. Det skal sikres, at sikkerhedsudstyret fungerer korrekt (f.eks. den bevægelige beskyttelseskappe, bevægelig spaltekniv). Den bevægelige beskyttelseskappe og den bevægelige spaltekniv skal kunne bevæge sig frit, automatisk, let og præcist tilbage i slutstillingen. Når maskinen tændes, opstår der kortvarige spændingsfald. Hvis nettet er meget belastet, kan det påvirke driften af andre maskiner. Hvis modstanden i nettet er mindre end 0,3 ohm, opstår der ikke fejl. Brug kun originalt Metabo-tilbehør. Brug kun tilbehør, der opfylder de krav og specifikationer, som er angivet i denne brugsanvisning. Det komplette tilbehørsprogram findes på www.metabo.com eller i hovedkataloget. Reparationer på el-værktøjer må kun udføres af en elektriker! Et defekt netkabel må kun udskiftes med et specielt, originalt netkabel fra Metabo, der er tilgængeligt hos Metabo service. Henvend dig til din Metabo-forhandler, når du skal have repareret dit Metabo el-værktøj. Adresser findes på www.metabo.com. Reservedelslister kan downloades på www.metabo.com. Overhold de nationale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør. Kun for EF-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til det euro- pæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og gennemførelsen i national lovgivning skal brugte el-værktøjer indsamles adskilt og afleveres miljørigtigt til genbrug. Forklaringer til oplysningerne på side 3. Forbeholdt ændringer som følge af tekniske fremskridt.

=hastighed ved belastning

max =maksimal skæredybde

45° =maks. skæredybde (45°) A =skråsnitvinkel indstillelig Ø =savklingens diameter d=savklingens huldiameter a =savklingens maks. legemstykkelse b =Savklinges snitbredde c =Tykkelse på spaltekniv m=vægt Måleværdier beregnet iht. EN 62841. Klasse II maskine ~ Vekselstrøm De angivne tekniske data er inkl. tolerancer (svarende til de aktuelt gældende standarder). Emissionsværdier Disse værdier gør det muligt at bestemme el- værktøjets emissioner og sammenligne forskellige el-værktøjer med hinanden. Alt efter el-værktøjets eller indsatsværktøjernes anvendelsesbetingelser

10. Afhjælpning af fejl

og tilstand kan den faktiske belastning være højere eller lavere. Tag også højde for arbejdspauser og perioder med lav belastning. Træf de nødvendige beskyttelsesforanstaltninger for brugeren, fx organisatoriske foranstaltninger, på baggrund af de anslåede værdier. Samlet vibration (vektorsum af tre retninger) beregnet iht. EN 62841:

h, D =Vibrationsemissionsværdi (Savning af spånplade)

h,D =Usikkerhed (vibration) Typiske A-vægtede lydniveauer

= usikkerhed Ved arbejde kan støjniveauet overskride 80 dB(A). Brug høreværn!POLSKI pl
