MODE D'EMPLOI KGSV 72 Xact SYM METABO

9.4 Double mitre cuts

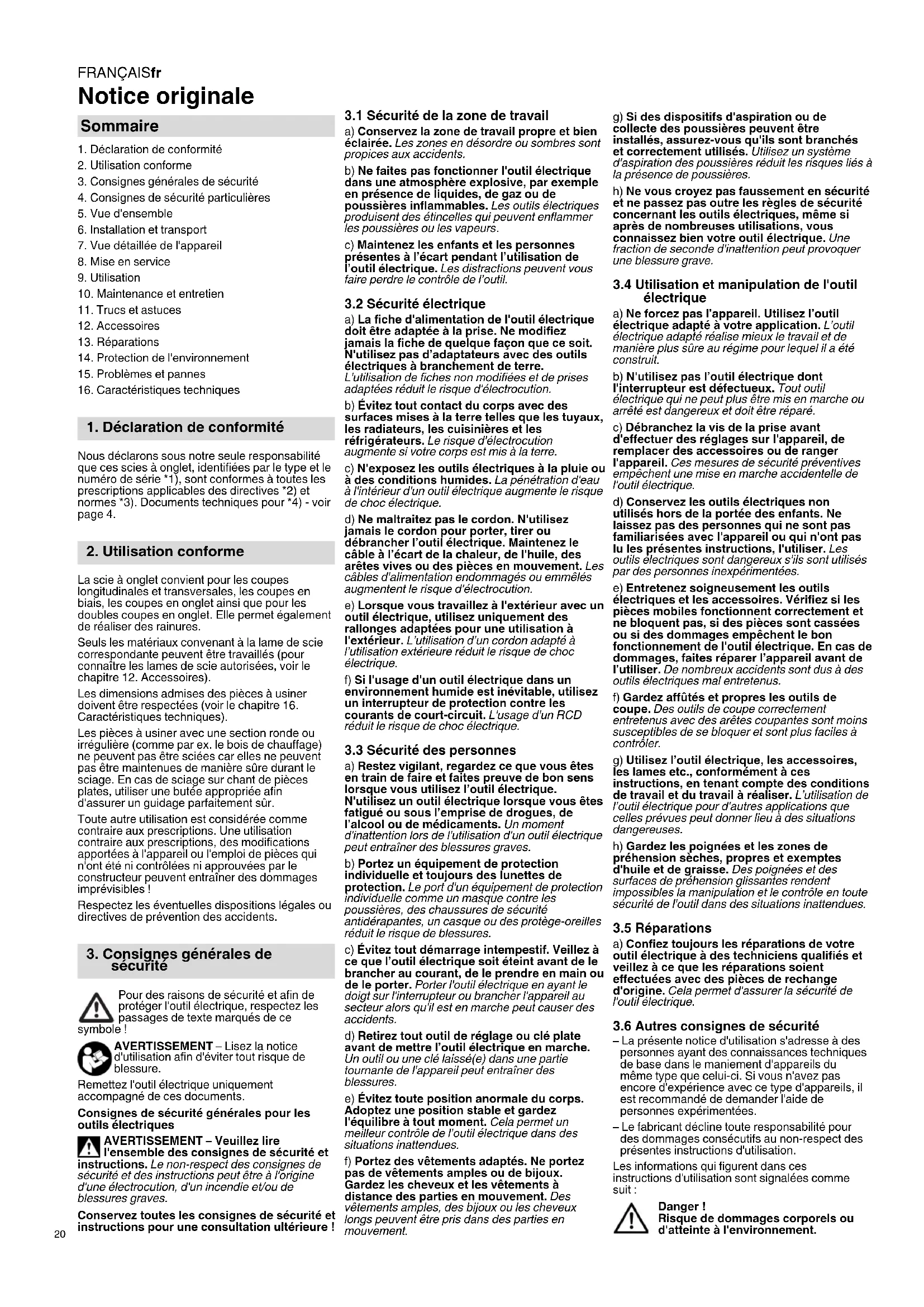

1. Déclaration de conformité

2. Utilisation conforme

3. Consignes générales de sécurité

4. Consignes de sécurité particulières

7. Vue détaillée de l'appareil

10. Maintenance et entretien

11. Trucs et astuces

14. Protection de l'environnement

15. Problèmes et pannes

16. Caractéristiques techniques

Nous déclarons sous notre seule responsabilité que ces scies à onglet, identifiées par le type et le numéro de série *1), sont conformes à toutes les prescriptions applicables des directives *2) et normes *3). Documents techniques pour *4) - voir page 4. La scie à onglet convient pour les coupes longitudinales et transversales, les coupes en biais, les coupes en onglet ainsi que pour les doubles coupes en onglet. Elle permet également de réaliser des rainures. Seuls les matériaux convenant à la lame de scie correspondante peuvent être travaillés (pour connaître les lames de scie autorisées, voir le

chapitre 12. Accessoires).

Les dimensions admises des pièces à usiner doivent être respectées (voir le chapitre 16. Caractéristiques techniques). Les pièces à usiner avec une section ronde ou irrégulière (comme par ex. le bois de chauffage) ne peuvent pas être sciées car elles ne peuvent pas être maintenues de manière sûre durant le sciage. En cas de sciage sur chant de pièces plates, utiliser une butée appropriée afin d'assurer un guidage parfaitement sûr. Toute autre utilisation est considérée comme contraire aux prescriptions. Une utilisation contraire aux prescriptions, des modifications apportées à l'appareil ou l'emploi de pièces qui n'ont été ni contrôlées ni approuvées par le constructeur peuvent entraîner des dommages imprévisibles ! Respectez les éventuelles dispositions légales ou directives de prévention des accidents. Pour des raisons de sécurité et afin de protéger l'outil électrique, respectez les passages de texte marqués de ce symbole ! AVERTISSEMENT – Lisez la notice d'utilisation afin d'éviter tout risque de blessure. Remettez l'outil électrique uniquement accompagné de ces documents. Consignes de sécurité générales pour les outils électriques AVERTISSEMENT – Veuillez lire l'ensemble des consignes de sécurité et instructions. Le non-respect des consignes de sécurité et des instructions peut être à l'origine d'une électrocution, d'un incendie et/ou de blessures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure !

3.1 Sécurité de la zone de travail

a) Conservez la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. b) Ne faites pas fonctionner l'outil électrique dans une atmosphère explosive, par exemple en présence de liquides, de gaz ou de poussières inflammables. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les vapeurs. c) Maintenez les enfants et les personnes présentes à l’écart pendant l’utilisation de l’outil électrique. Les distractions peuvent vous faire perdre le contrôle de l’outil.

3.2 Sécurité électrique

a) La fiche d'alimentation de l'outil électrique doit être adaptée à la prise. Ne modifiez jamais la fiche de quelque façon que ce soit. N'utilisez pas d’adaptateurs avec des outils électriques à branchement de terre. L'utilisation de fiches non modifiées et de prises adaptées réduit le risque d'électrocution. b) Évitez tout contact du corps avec des surfaces mises à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Le risque d'électrocution augmente si votre corps est mis à la terre. c) N'exposez les outils électriques à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil électrique augmente le risque de choc électrique. d) Ne maltraitez pas le cordon. N'utilisez jamais le cordon pour porter, tirer ou débrancher l’outil électrique. Maintenez le câble à l’écart de la chaleur, de l'huile, des arêtes vives ou des pièces en mouvement. Les câbles d'alimentation endommagés ou emmêlés augmentent le risque d'électrocution. e) Lorsque vous travaillez à l'extérieur avec un outil électrique, utilisez uniquement des rallonges adaptées pour une utilisation à l'extérieur. L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de choc électrique. f) Si l'usage d'un outil électrique dans un environnement humide est inévitable, utilisez un interrupteur de protection contre les courants de court-circuit. L'usage d'un RCD réduit le risque de choc électrique.

3.3 Sécurité des personnes

a) Restez vigilant, regardez ce que vous êtes en train de faire et faites preuve de bon sens lorsque vous utilisez l’outil électrique. N'utilisez un outil électrique lorsque vous êtes fatigué ou sous l’emprise de drogues, de l’alcool ou de médicaments. Un moment d'inattention lors de l'utilisation d'un outil électrique peut entraîner des blessures graves. b) Portez un équipement de protection individuelle et toujours des lunettes de protection. Le port d'un équipement de protection individuelle comme un masque contre les poussières, des chaussures de sécurité antidérapantes, un casque ou des protège-oreilles réduit le risque de blessures. c) Évitez tout démarrage intempestif. Veillez à ce que l’outil électrique soit éteint avant de le brancher au courant, de le prendre en main ou de le porter. Porter l'outil électrique en ayant le doigt sur l'interrupteur ou brancher l'appareil au secteur alors qu'il est en marche peut causer des accidents. d) Retirez tout outil de réglage ou clé plate avant de mettre l’outil électrique en marche. Un outil ou une clé laissé(e) dans une partie tournante de l'appareil peut entraîner des blessures. e) Évitez toute position anormale du corps. Adoptez une position stable et gardez l'équilibre à tout moment. Cela permet un meilleur contrôle de l’outil électrique dans des situations inattendues. f) Portez des vêtements adaptés. Ne portez pas de vêtements amples ou de bijoux. Gardez les cheveux et les vêtements à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. g) Si des dispositifs d'aspiration ou de collecte des poussières peuvent être installés, assurez-vous qu'ils sont branchés et correctement utilisés. Utilisez un système d'aspiration des poussières réduit les risques liés à la présence de poussières. h) Ne vous croyez pas faussement en sécurité et ne passez pas outre les règles de sécurité concernant les outils électriques, même si après de nombreuses utilisations, vous connaissez bien votre outil électrique. Une fraction de seconde d'inattention peut provoquer une blessure grave.

3.4 Utilisation et manipulation de l'outil

électrique a) Ne forcez pas l’appareil. Utilisez l’outil électrique adapté à votre application. L’outil électrique adapté réalise mieux le travail et de manière plus sûre au régime pour lequel il a été construit. b) N'utilisez pas l’outil électrique dont l'interrupteur est défectueux. Tout outil électrique qui ne peut plus être mis en marche ou arrêté est dangereux et doit être réparé. c) Débranchez la vis de la prise avant d'effectuer des réglages sur l'appareil, de remplacer des accessoires ou de ranger l'appareil. Ces mesures de sécurité préventives empêchent une mise en marche accidentelle de l'outil électrique. d) Conservez les outils électriques non utilisés hors de la portée des enfants. Ne laissez pas des personnes qui ne sont pas familiarisées avec l'appareil ou qui n'ont pas lu les présentes instructions, l'utiliser. Les outils électriques sont dangereux s'ils sont utilisés par des personnes inexpérimentées. e) Entretenez soigneusement les outils électriques et les accessoires. Vérifiez si les pièces mobiles fonctionnent correctement et ne bloquent pas, si des pièces sont cassées ou si des dommages empêchent le bon fonctionnement de l'outil électrique. En cas de dommages, faites réparer l’appareil avant de l’utiliser. De nombreux accidents sont dus à des outils électriques mal entretenus. f) Gardez affûtés et propres les outils de coupe. Des outils de coupe correctement entretenus avec des arêtes coupantes sont moins susceptibles de se bloquer et sont plus faciles à contrôler. g) Utilisez l’outil électrique, les accessoires, les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation de l’outil électrique pour d'autres applications que celles prévues peut donner lieu à des situations dangereuses. h) Gardez les poignées et les zones de préhension sèches, propres et exemptes d'huile et de graisse. Des poignées et des surfaces de préhension glissantes rendent impossibles la manipulation et le contrôle en toute sécurité de l'outil dans des situations inattendues.

a) Confiez toujours les réparations de votre outil électrique à des techniciens qualifiés et veillez à ce que les réparations soient effectuées avec des pièces de rechange d'origine. Cela permet d'assurer la sécurité de l'outil électrique.

3.6 Autres consignes de sécurité

– La présente notice d'utilisation s'adresse à des personnes ayant des connaissances techniques de base dans le maniement d'appareils du même type que celui-ci. Si vous n'avez pas encore d'expérience avec ce type d'appareils, il est recommandé de demander l'aide de personnes expérimentées. – Le fabricant décline toute responsabilité pour des dommages consécutifs au non-respect des présentes instructions d'utilisation. Les informations qui figurent dans ces instructions d'utilisation sont signalées comme suit : Danger ! Risque de dommages corporels ou d'atteinte à l'environnement. Sommaire

1. Déclaration de conformité

2. Utilisation conforme

3. Consignes générales de

Risque d'électrocution ! Risque de dommages corporels cau- sés par l'électricité. Risque de happement ! Risque de dommages corporels cau- sés par happement de parties du corps ou de vêtements. Attention ! Risque de dégâts matériels. Remarque : Informations complémentaires. Consignes de sécurité pour scie à onglet a) Les scies à onglet sont conçues pour la découpe du bois ou de produits ligniformes. Elles ne doivent pas être utilisées pour la découpe de matériaux à base de fer comme des tiges, des barres, des vis, etc. La poussière abrasive entraînerait le blocage des pièces mobiles comme le capot de protection inférieur. Les étincelles produites durant la découpe brûleraient le capot de protection inférieur, la plaque d'insert et d'autres pièces en plastique. b) Si possible, fixez la pièce à usiner à l'aide de serre-joints. Si vous tenez la pièce à usiner à la main, vous devez toujours maintenir votre main à une distance d'au moins 100 mm de chaque côté de la lame de scie. N'utilisez pas cette scie pour découper des pièces trop petites pour être fixées ou maintenues à la main. Si votre main est trop proche de la lame de scie, vous augmentez le risque de blessure par contact avec la lame de scie. Ne restez pas du côté duquel la tête de sciage est inclinée. Ne croisez pas les mains. c) La pièce à usiner doit être immobile et serrée ou maintenue contre la butée et la table. Ne poussez pas la pièce à usiner vers la lame de scie et ne coupez jamais « à main levée ». Les pièces non fixées ou mobiles risquent d'être projetées à grande vitesse, ce qui peut causer des blessures. d) Poussez la scie à travers la pièce à usiner. Évitez de tirer la scie à travers la pièce à usiner. Pour une coupe, soulevez la tête de sciage et tirez-la au-dessus de la pièce à usiner sans couper. Mettez ensuite le moteur en marche, inclinez la tête de sciage vers le bas et poussez la scie à travers la pièce à usiner. Si vous coupez en tirant la scie, la lame de scie risque de sortir de la pièce à usiner et d'être projetée avec force contre l'opérateur. e) Ne croisez jamais les mains au-dessus de la ligne de coupe prévue, ni devant ou derrière la lame de scie. Il est très dangereux de soutenir la pièce avec les « mains croisées », c'est-à-dire en tenant la pièce à usiner avec la main gauche à droite de la lame de scie ou inversement. f) Ne placez pas vos mains derrière la butée lorsque la lame de scie tourne. Respectez toujours la distance de sécurité minimale de 100 mm entre la main et la lame de scie en rotation (valable pour les deux côtés de la lame de scie, par ex. pour éliminer les déchets de bois). Dans le cas contraire, vous risqueriez de sous-estimer la faible distance entre la lame et votre main et de vous blesser grièvement. g) Contrôlez la pièce à usiner avant de la couper. Si la pièce à usiner est tordue ou déformée, fixez-la avec le côté courbé vers l'extérieur du côté de la butée. Veillez toujours à ce qu'il n'y ait pas d'espace entre la pièce à usiner, la butée et la table le long de la ligne de coupe. Les pièces courbées ou déformées peuvent se tordre ou se déplacer et entraîner le blocage de la lame de scie lors du sciage. La pièce à usiner doit être exempte de clous et de corps étrangers. h) Utilisez seulement la scie lorsque la table a été débarrassée de tous les outils, déchets de bois, etc. ; seule la pièce à usiner peut se trouver sur la table. Les petits déchets, les pièces de bois détachées ou d'autres objets qui entreraient en contact avec la lame en rotation risquent d'être projetés à grande vitesse.

i) Découpez une seule pièce à la fois. Les

pièces empilées ne peuvent pas être fixées ou maintenues correctement et peuvent entraîner le blocage de la lame durant le sciage ou glisser. j) Veillez à ce que la scie à onglet soit posée sur une surface de travail plane et solide avant l'utilisation. Une surface de travail plane et solide réduit le risque d'instabilité de la scie à onglet. k) Planifiez votre travail. Lors de chaque réglage de l'inclinaison de la lame ou de l'angle de coupe, veillez à ce que la butée réglable soit correctement ajustée et à ce que la pièce soit soutenue sans entrer en contact avec la lame ou le capot de protection. Simulez le mouvement de coupe complet de la lame sans mettre la machine en marche et sans placer la pièce à usiner sur la table afin de vous assurer qu'elle ne soit pas entravée et qu'elle ne coupe pas dans la butée. l) Veillez à ce que les pièces plus larges ou plus longues que la surface supérieure de la table soient correctement soutenues, par ex. à l'aide d'une rallonge de table ou de chevalets de sciage. Les pièces plus larges ou plus longues que la table de la scie à onglet risquent de basculer si elles ne sont pas correctement soutenues. Si une pièce de bois coupée ou la pièce à usiner bascule, elle risque de soulever le capot de protection inférieur ou d'être projetée de manière incontrôlée par la lame de scie en rotation. m) Ne demandez pas à d'autres personnes de tenir la pièce à la place d'une rallonge de table ou de soutenir la pièce. Un mauvais soutien de la pièce à usiner peut entraîner le blocage de la lame de scie. La pièce à usiner risque également de se déplacer durant le sciage et de vous entraîner vous et la personne qui vous aide vers la lame de scie en rotation. n) La pièce découpée ne doit en aucun cas être pressée contre la lame de scie en rotation. S'il n'y a pas suffisamment de place, par ex. pour l'utilisation de guides latéraux, la pièce découpée risque de se coincer dans la lame de scie et d'être projetée de force. o) Utilisez toujours un serre-joints ou un dispositif adapté pour soutenir correctement les matériaux ronds comme des barres ou des tuyaux. Les barres ont tendance à rouler lors de la découpe, ce qui peut entraîner le blocage de la lame et entraîner la pièce à usiner et votre main vers la lame de scie. p) Attendez que la lame ait atteint sa vitesse de rotation maximale avant de couper la pièce à usiner. Cela réduit le risque d'éjection de la pièce à usiner. q) Si la pièce à usiner coince ou bloque la lame de scie, arrêtez la scie à onglet. Attendez que toutes les pièces mobiles soient à l'arrêt, puis retirez la fiche de la prise. Retirez ensuite le matériau bloqué. Si vous continuez de scier malgré le blocage, vous risquez de perdre le contrôle de la machine ou d'endommager la scie à onglet. r) Une fois la découpe terminée, lâchez l'interrupteur, maintenez la tête de sciage vers le bas et attendez l'arrêt de la lame avant de retirer la pièce découpée. Il est dangereux d'approcher la main de la lame encore en rotation.

4.1 Autres consignes de sécurité

Respectez les instructions de sécurité spécifiques à chaque chapitre. Respectez les éventuelles dispositions légales ou directives de prévention des accidents. Dangers généraux ! Tenez compte des influences sur l'environnement. Pour les pièces longues, utilisez des porte- pièces adaptés. Cette machine peut uniquement être mise en service et utilisée par des personnes habituées à manipuler des scies circulaires et conscientes des dangers liés à l'utilisation de ce type d'appareil. Les mineurs sont uniquement autorisés à se servir de l'appareil dans le cadre d'une formation professionnelle et sous le contrôle d'un instructeur. Les personnes non concernées par les opérations, notamment les enfants, doivent être tenues à distance de la zone de danger. Ne laissez aucune autre personne toucher l'appareil ou le câble d'alimentation lorsque l'appareil est en marche. Évitez une surchauffe des dents de scie. Lors du sciage du plastique, évitez que le plastique ne fonde. Risque de blessures ou d'écrasement au niveau des pièces mobiles ! Ne mettez pas l'appareil en marche si les dispositifs de sécurité ne sont pas installés. Gardez toujours une distance suffisante par rapport à la lame de scie. Utilisez éventuellement des dispositifs de guidage appropriés. Pendant le fonctionnement de l'appareil, maintenez une distance suffisante avec les composants en mouvement. Attendez que la lame de scie soit immobile avant de retirer de la zone de travail les petites chutes de découpes de pièces, les restes de bois etc. Ne sciez que des pièces ayant des dimensions qui permettent de les maintenir de façon sûre pendant la coupe. Utilisez des dispositifs de serrage ou un étau pour fixer la pièce. Elle est ainsi mieux maintenue qu'avec la main. Ne freinez pas la lame de scie en exerçant une pression latérale. Avant tout réglage, réparation ou entretien, débranchez la fiche d'alimentation secteur. Lorsque l'appareil n'est pas utilisé, retirez la fiche de la prise. Risque de coupure également lorsque les outils de coupe sont immobiles ! Portez des gants pour remplacer les outils de coupe. Conservez les lames de scie de manière à ce que personne ne risque de s'y blesser. Risque de choc en arrière de la tête de sciage (la lame de scie se coince dans la pièce à usiner et la tête de sciage bascule soudainement vers le haut) ! Choisissez une lame de scie adaptée au matériau à découper. Tenez fermement la poignée. Au moment où la lame de scie pénètre dans la pièce à usiner, le risque de choc en arrière est particulièrement élevé. N'employez que des lames de scie à dents fines pour scier des pièces minces ou aux parois minces. Utilisez toujours des lames de scies affûtées. Remplacez immédiatement les lames de scie émoussées. Risque accru de choc en arrière lorsqu'une dent émoussée de la lame de scie se coince dans la surface de la pièce à usiner. Ne coincez pas les pièces. En cas de doute, vérifiez que les pièces à usiner ne contiennent pas de corps étrangers (p. ex. des clous ou des vis). Ne sciez en aucun cas plusieurs pièces simultanément – même en paquets constitués de plusieurs pièces individuelles. Risque d’accident si certaines pièces sont saisies de manière incontrôlée par la lame de scie. Lors de la réalisation de rainures, évitez d'exercer une pression latérale sur la lame de scie - utilisez un dispositif de serrage. Risque de happement ! Veillez à ce qu'aucune partie du corps ou aucun vêtement ne puisse être happé en cours de travail (pas de cravates, pas de gants, pas de vêtements à manches larges ; les personnes

4. Consignes de sécurité

particulièresFRANÇAISfr

qui ont des cheveux longs doivent impérativement porter un filet à cheveux). Ne sciez jamais des pièces comportant des cordes, des ficelles, des bandes, des câbles, des fils ou tout autre matériel du même type. Risque lié à un équipement de protection individuelle insuffisant ! Portez des protège-oreilles. Portez des lunettes de protection. Portez un masque antipoussières. Portez des vêtements de travail adaptés. Portez des chaussures antidérapantes. Portez des gants lorsque vous manipulez des lames de scie et des outils raboteux. Transportez les lames de scie dans un récipient. Risque lié aux sciures de bois ! Ne travaillez qu'avec un dispositif d'aspiration. Le dispositif d'aspiration doit être conforme aux valeurs indiquées dans le chapitre 16.. Réduction de la pollution aux particules fines : AVERTISSEMENT - Certaines poussières produites par le ponçage électrique, le sciage, le meulage, le perçage et d’autres activités de construction contiennent des agents chimiques qui causent des cancers, des anomalies congénitales ou d’autres dangers pour la reproduction. Voici quelques exemples de tels agents chimiques : - Le plomb des peintures à base de plomb, - La silice cristalline des briques, du ciment et d’autres produits de maçonnerie, et - L’arsenic et le chrome du bois d'œuvre traité chimiquement. Les conséquences de telles expositions varient en fonction de la fréquence à laquelle vous faites ce type de travail. Pour réduire votre exposition à ces agents chimiques, travaillez dans un endroit bien ventilé et utilisez des équipements de protection agréés, tels que les masques de protection contre la poussière qui sont conçus spécialement pour filtrer les particules microscopiques. Cela vaut également pour les poussières d’autres matériaux, comme par exemple certains types de bois (comme la poussière de chêne ou de hêtre), de métaux et l’amiante. D’autres maladies connues incluent par exemple les réactions allergiques et les affections des voies respiratoires. Il est souhaitable que le corps n’absorbe pas ces poussières. Respectez les directives et les dispositions locales applicables au matériau, au personnel, à l’application et au lieu d’utilisation (par exemple directives en matière de sécurité au travail, élimination des déchets). Collecter les particules émises sur le lieu d’émission et éviter les dépôts dans l’environnement. Utiliser des accessoires adaptés pour les travaux spécifiques. Cela permet d’éviter l’émission incontrôlée de particules dans l’environnement. Utiliser un système d'aspiration des poussières adapté. Réduire l’émission de poussières en : - évitant d'orienter les particules sortantes et l'air d'échappement de la machine vers vous ou vers des personnes se trouvant à proximité ou vers des dépôts de poussière, - utilisant un système d’aspiration et/ou un purificateur d’air, - aérant convenablement le lieu de travail et en l’aspirant pour le maintenir propre. Balayer ou souffler les poussières les fait tourbillonner. - Aspirer ou laver les vêtements de protection. Ne pas les souffler, les battre, ni les brosser. Danger en cas de modifications apportées à l'appareil ou d'utilisation de pièces qui n'ont été ni contrôlées ni approuvées par le fabricant Montez l'appareil en respectant scrupuleusement les présentes instructions. N'utilisez que des pièces de rechange agréées par le fabricant. Cela concerne en particulier : – Les lames de scie (numéros de commande, voir le chapitre 12. Accessoires). – Les dispositifs de sécurité. – Les lasers de coupe. – Éclairage de la zone de coupe. Ne modifiez pas les pièces de l'appareil. Veillez à ce que la vitesse indiquée sur la lame de scie soit au moins aussi élevée que celle indiquée sur la scie. Risque lié à un défaut de l'appareil ! Vérifiez si l'appareil n'est pas endommagé avant chaque utilisation. Avant de réutiliser l'appareil, le bon fonctionnement des dispositifs de sécurité, des dispositifs de protection ou des pièces légèrement endommagées doit être contrôlé. Assurez-vous que les pièces mobiles fonctionnent correctement et ne se bloquent pas. Toutes les pièces doivent être montées correctement et satisfaire à toutes les conditions nécessaires pour garantir le parfait fonctionnement de l'appareil. N'utilisez pas des lames de scie endommagées ou déformées. Risque lié au bruit ! Portez des protège-oreilles. Risque lié à des pièces ou à des parties de pièces à usiner qui bloquent ! En cas de blocage :

1. arrêtez l'appareil,

2. débranchez la fiche de la prise,

3. portez des gants,

4. éliminez le blocage avec un outil approprié.

4.2 Symboles sur l'appareil

(en fonction du modèle) Lisez les instructions d'utilisation. Ne mettez les mains dans la lame de scie. Portez des lunettes de protection et une protection acoustique. N'utilisez l'appareil dans un environnement humide ou mouillé. Rayon laser - ne regardez pas dans le faisceau.

4.3 Dispositifs de sécurité

Capot de protection pendulaire (7) Le capot de protection pendulaire protège contre des contacts involontaires avec la lame de scie et évite la projection de sciures. Verrouillage de sécurité (29) Le capot de protection pendulaire s'ouvre et la machine peut être abaissée lorsque le verrouillage de sécurité est actionné. Butée de pièce (30) La butée de pièce empêche la pièce à usiner de bouger durant le sciage. La butée de pièce doit toujours être montée pour le fonctionnement. Veillez à ce que la butée réglable soit correctement ajustée et à ce que la pièce soit soutenue sans entrer en contact avec la lame ou le capot de protection. Bloquez à l'aide de la vis de fixation (31). Voir page 2. 1 Poignée de transport 2 Tubulure d'aspiration pour sciures 3 Adaptateur d'aspiration à angle 4 Poignée de transport 5 Éclairage de la zone de coupe 6 Sortie laser 7 Capot de protection pendulaire 8 Rallonge latérale de table 9 Table 10 Vis d'arrêt de la rallonge de table latérale 11 Dispositif de serrage des pièces à usiner 12 Levier d'encliquetage pour le réglage de l'inclinaison 13 Bouton de verrouillage (pour augmenter l'angle d'inclinaison de +/- 2 °) 14 Levier de fixation pour le réglage de l'inclinaison 15 Arrêt de lame de scie 16 Fixation pour le transport 17 Clé à six pans / rangement d'outils pour clé à six pans creux 18 Vis de fixation pour le dispositif de traction 19 Crochet pour l'enroulement du câble 20 Insert de table 21 Cliquet d'arrêt pour les positions crantées de la table rotative 22 Poignée de fixation pour table rotative 23 Table rotative 24 Interrupteur de marche/arrêt de l'éclairage de la zone de coupe 25 Interrupteur de marche/arrêt du laser de coupe 26 Molette de réglage de la vitesse 27 Interrupteur de marche/arrêt de la scie 28 Poignée de scie 29 Verrouillage de sécurité 30 Butées de pièce réglables (y compris rehausse) 31 Vis de fixation pour les butées de pièce réglables 32 Levier de fixation (uniquement KGSV 72 Xact SYM) 33 Cliquet d'arrêt (uniquement KGSV 72 Xact SYM) 34 Angle réglable

• en fonction du modèle/de l'équipement Montage de la poignée de blocage sous la table rotative Insérez et vissez la poignée de blocage (22) dans la table rotative (23). Fixation de l'autocollant d'avertissement laser La machine est fournie avec une plaque d'avertissement laser en langue allemande. Avant la première mise en service, collez l'autocollant d'avertissement laser fourni dans votre langue sur cette plaque d'avertissement. Installation Pour travailler en toute sécurité, l'appareil doit être fixé sur un support stable. – Peut servir de support une plaque de travail fixement montée ou un établi ou bien encore un support Metabo (voir chapitre Accessoires). – L'appareil doit rester stable en cas de travail sur de grandes pièces. – Les pièces de longueur importante doivent être soutenues avec des accessoires adaptés. Remarque : Pour l'utilisation mobile, l'appareil peut être vissé sur une plaque en contreplaqué ou en lamellé collé (500 mm x 500 mm, d'une épaisseur minimale de 19 mm). Lors de l'utilisation de l'appareil, cette plaque doit être fixée sur un établi à l'aide de serre-joints à serrage à vis.

1. Visser l'appareil sur le support (au niveau des

trous se trouvant dans les pieds).

2. Desserrez la fixation pour le transport (16) :

poussez la tête de sciage vers le bas et maintenez-la. Retirez la fixation pour le transport (16).

3. Basculez lentement la tête de sciage vers le

1. Basculez la tête de sciage vers le bas et

enfoncez la fixation pour le transport (16).

2. Bloquez le dispositif de traction dans la

position postérieure à l'aide de la vis de fixation (18).

Attention ! Ne transportez pas la scie en la maintenant par les dispositifs de protection.

3. Soulevez et portez l'appareil sur la poignée de

transport (1) ou sur la poignée de transport (4) :

7.1 Interrupteur de marche/arrêt du

moteur (27) Mettre le moteur en marche : Appuyez sur l'interrupteur de marche/arrêt et maintenez-le enfoncé. Arrêter le moteur : Lâchez l'interrupteur de marche/arrêt.

7.2 Interrupteur de marche/arrêt de

l'éclairage de la zone de coupe (24) Allumez et éteignez l'éclairage de la zone de coupe. Danger ! Ne dirigez pas le faisceau lumineux sur les yeux des personnes ou d'animaux.

7.3 Interrupteur de marche/arrêt du

laser de coupe (25) Allumez et éteignez le laser de coupe. Le laser de coupe marque une ligne à gauche et une ligne à droite de la coupe de scie. Effectuez une coupe d'essai pour vous familiariser avec le positionnement. Danger ! RAYON LASER

7.4 Réglage de l'inclinaison

Basculez la tête de sciage vers le haut. Rabattez le levier d'encliquetage (12) vers l'avant. Après avoir desserré le levier de fixation (14) (basculement vers l'arrière), la scie peut être incliné entre 0° et 45° par rapport à la perpendiculaire, vers la gauche et vers la droite. Si le levier d'encliquetage (12) est rabattu vers l'arrière, la scie s'enclenche dans une certaine position. Durant le réglage, poussez sur le bouton de verrouillage (13) afin de régler des angles allant jusqu'à 47° à gauche de la perpendiculaire ou jusqu'à 47° à droite de la perpendiculaire. Danger ! Pour que l'angle d'inclinaison ne change pas durant le sciage, le levier de blocage (14) du bras inclinable (même dans les positions crantées !) doit être serré.

Pour les coupes en onglet, la table rotative peut être tournée de 50° vers la gauche ou vers la droite après que le levier de blocage (22) a été desserré et en actionnant le cliquet d'arrêt (21). En cas de cliquet d'arrêt (21) poussé vers le haut, la table rotative s'enclenche dans certains angles définis. En cas de cliquet d'arrêt (21) poussé vers le bas, la fonction d'enclenchement est désactivée. Danger ! Pour que l'angle de l'onglet ne change pas durant le sciage, le levier de blocage (22) de la table rotative (même dans les positions crantées !) doit être serré.

7.6 Uniquement KGSV 72 Xact SYM :

coupes symétriques Pour un sciage rapide et simple des onglets par un système de butée symétriquement réglable. Tirez les deux leviers de blocage (32) vers le haut et desserrez le dispositif de blocage. Poussez le cliquet d'arrêt (33) vers le bas pour désactiver la fonction d'enclenchement. Réglez l'angle souhaité en appliquant « l'angle réglable » (34) : déplacez en parallèle les deux surfaces de table (9) / butées de pièce (30) et adaptez l'angle souhaité. Retrouvez le cliquet d'arrêt (33) en position supérieure, puis encliquetez les deux surfaces de table (9) / butées de pièce (30) dans certains angles définis. Danger ! Pour que l'angle de l'onglet ne change pas durant le sciage, les deux leviers de blocage (32) (même dans les positions crantées !) ne doivent pas être pressés vers le bas.

7.7 Dispositif de traction

Le dispositif de traction permet également de scier des pièces de grande section. Le dispositif de traction peut être utilisé pour tous les types de coupes (coupes droites, coupes en onglet, coupes en biais et doubles coupes en onglet et le sciage de rainures). Lorsque vous n'avez pas besoin du dispositif de traction, bloquez-le dans la position postérieure à l'aide de la vis de fixation (18).

7.8 Limiteur de profondeur de coupe

Le limiteur de profondeur de coupe (47) combiné au dispositif de serrage permet de réaliser des rainures. Tournez la vis de réglage et fixez-la à l'aide du contre-écrou. Le limiteur de profondeur de coupe peut être désactivé en déplaçant la butée (48) vers l'arrière.

7.9 Réglage de la vitesse

Réglez la vitesse avec la molette (26). Pour les positions recommandées de la molette, voir tableau. Bois : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 - 6 Aluminium : . . . . . . . . . . . . . . . . . . . . . . . . . 3 - 6 Plastique : . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 - 3

8.1 Branchement du dispositif

d'aspiration des sciures Danger ! Certaines sciures de bois (bois de chêne, de hêtre ou de frêne, p. ex.) sont cancérigènes en cas d'inhalation. – Travaillez toujours avec un dispositif d'aspiration de copeaux adapté. – Utilisez également un masque antipoussières, car toutes les sciures ne peuvent être collectées ou aspirées. Si vous raccordez l'appareil à un dispositif d'aspiration de sciures : branchez le dispositif d'aspiration des sciures ou un aspirateur multi-usages mobile sur la tubulure d'aspiration pour sciures (2). En cas de besoin, installez l'adaptateur d'aspiration à angle (3). Veillez à ce que le dispositif d'aspiration de sciures réponde aux exigences mentionnées au

chapitre 16. « Caractéristiques techniques ».

Respectez également les instructions d'utilisation du dispositif d'aspiration des sciures !

8.2 Montage du dispositif de serrage

des pièces à usiner Le dispositif de serrage des pièces à usiner (11) peut être monté dans deux positions : – Pour les pièces larges

glissez le dispositif de serrage pour les pièces à usiner dans le trou arrière (35) de la table. – Pour les pièces étroites

glissez le dispositif de serrage pour les pièces à usiner dans le trou avant (36) de la table.

8.3 Branchement sur le secteur

Danger ! Tension électrique Utilisez uniquement l'appareil avec une source d'alimentation électrique répondant aux exigences suivantes (voir également chapitre 16. « Caractéristiques techniques ») : – La tension et la fréquence du secteur doivent correspondre à celles indiquées sur la plaque signalétique de l'appareil ; – Protection avec un disjoncteur de protection avec un courant de défaut de 30 mA ; – Prises de courant installées, mises à la terre et contrôlées de manière réglementaire. Placez le câble d'alimentation de manière à ce qu'il ne gêne pas le travail et ne puisse pas être endommagé. Pour les rallonges, utilisez uniquement des câbles en caoutchouc avec une section suffisante (3 × 1,5 mm

Utilisez des rallonges adaptées pour l'extérieur. Pour tout travail à l'extérieur, utilisez uniquement des rallonges de câble prévues à cet effet et portant les indications correspondantes. Évitez toute mise en marche involontaire. Assurez-vous que l'interrupteur se trouve en position « arrêt » avant de brancher la fiche dans la prise de courant. Avant de commencer le travail, vérifiez le bon état des dispositifs de protection. Veillez à garder une position de travail correcte lors du sciage : – à l'avant, côté opérateur ; – face à la scie ; – à côté du plan de la lame de scie. Danger ! Si possible, fixez la pièce à usiner à l'aide du dispositif de serrage des pièces à usiner (11). Risque de pincement ! Ne placez pas vos mains dans la zone des charnières ou sous l'appareil lors de l'inclinaison ou du basculement de la tête de sciage ! Tenez fermement la tête de sciage lorsque vous l'inclinez. Pendant le travail, veuillez utiliser : – un porte-pièces pour les longues pièces lorsqu'elles risquent de tomber de la table après avoir été sciées ; – dispositif d'aspiration des sciures. Ne sciez que des pièces ayant des dimensions qui permettent de les maintenir de façon sûre pendant la coupe. Pendant le sciage, pressez toujours la pièce sur la table sans la coincer. Ne freinez pas la lame de scie en exerçant une pression latérale. Risque d’accident si la lame de scie se bloque.

Position de départ : – Fixation pour le transport (16) retirée. – Tête de sciage basculée vers le haut. – Limiteur de profondeur de coupe (48) désactivé. – Table rotative en position 0°, poignée de blocage (22) pour la table rotative serrée. – L'inclinaison de la tête de sciage par rapport à la perpendiculaire s'élève à 0°, le levier de blocage (14) pour le réglage de l'inclinaison est serré. – Dispositif de traction entièrement vers l'arrière. – Vis de fixation (18) du dispositif de traction desserrée.

7. Vue détaillée de l'appareil

9. UtilisationFRANÇAISfr

– Régler la butée de pièce (30) : desserrer la vis de blocage (31). Tourner la butée de pièce coulissante (30) (partie supérieure et inférieure) de sorte qu'elle appuie le plus possible contre la pièce sans entrer en contact avec la lame ou le capot de protection. Fixer avec la vis de blocage (31). Sciage de la pièce :

1. Pressez la pièce à usiner contre la butée de

pièce et fixez-la à l'aide du dispositif de serrage pour pièces à usiner (11).

2. Pour les pièces plus larges : tirez la tête de

sciage vers l'avant (vers l'opérateur) (dispositif de traction).

3. Actionnez le verrouillage de sécurité (29) et

appuyez sur l'interrupteur de marche/arrêt (27) et maintenez-le enfoncé.

4. Inclinez doucement la tête de sciage vers le

bas ou vers l'arrière (en s'éloignant de l'opérateur) à l'aide de la poignée. Lors du sciage, pressez la tête de sciage contre la pièce à usiner de manière à ce que la vitesse du moteur ne baisse pas trop.

5. Sciez la pièce en un seul mouvement.

6. Relâchez l'interrupteur de marche/arrêt (27) et

laissez lentement la tête de sciage basculer vers le haut pour retrouver sa position initiale.

9.2 Coupes en onglet

Position de départ : – Fixation pour le transport (16) retirée. – Tête de sciage basculée vers le haut. – Limiteur de profondeur de coupe (48) désactivé. – L'inclinaison de la tête de sciage par rapport à la perpendiculaire s'élève à 0°, le levier de blocage (14) pour le réglage de l'inclinaison est serré. – Dispositif de traction entièrement vers l'arrière. – Vis de fixation (18) du dispositif de traction desserrée. – Régler la butée de pièce (30) : desserrer la vis de blocage (31). Tourner la butée de pièce coulissante (30) (partie supérieure et inférieure) de sorte qu'elle appuie le plus possible contre la pièce sans entrer en contact avec la lame ou le capot de protection. Fixer avec la vis de blocage (31). ATTENTION - uniquement pour KGSV 72 Xact SYM : Positionnez les butées de pièce (30) sur une ligne. (Il est recommandé de pousser vers le bas les cliquets d'arrêt (33) pour que les deux surfaces de table (9) / butées de pièce (30) s'enclenchent à un angle de 0°.) – Poussez les deux leviers de blocage (32) vers le bas. Sciage de la pièce :

1. Desserrez la poignée de blocage (22) de la

table rotative et défaites le cliquet d'arrêt (21).

2. Réglez l'angle souhaité.

Remarque : En cas de cliquet d'arrêt (21) poussé vers le haut, la table rotative s'enclenche dans certains angles définis à 0°, 15°, 22,5°, 31,6°, 45° et 60°. En cas de cliquet d'arrêt (21) poussé vers le bas, la fonction d'enclenchement est désactivée.

3. Resserrez la poignée de blocage (22) de la

table rotative. Attention ! Pour que l'angle de l'onglet ne change pas durant le sciage, le levier de blocage (22) de la table rotative (même dans les positions crantées !) doit être serré.

4. Sciez la pièce comme indiqué pour les

Position de départ : – Fixation pour le transport (16) retirée. – Tête de sciage basculée vers le haut. – Limiteur de profondeur de coupe (48) désactivé. – Table rotative en position 0°, poignée de blocage (22) pour la table rotative serrée. – Dispositif de traction entièrement vers l'arrière. – Vis de fixation (18) du dispositif de traction desserrée. – Régler la butée de pièce (30) : desserrer la vis de blocage (31). Tourner la butée de pièce coulissante (30) (partie supérieure et inférieure) de sorte qu'elle appuie le plus possible contre la pièce sans entrer en contact avec la lame ou le capot de protection. Fixer avec la vis de blocage (31). Pour certaines positions d'angle, il peut s'avérer nécessaire de tirer complètement la partie droite supérieure coulissante (30) après avoir desserré la vis de blocage (31). Resserrer ensuite la vis de fixation (31). (Après la coupe de scie, poser à nouveau la partie supérieure et la fixer à l'aide de la vis de fixation (31) pour ne pas la perdre). Sciage de la pièce :

1. Desserrez le levier de blocage (14) pour le

réglage de l'inclinaison de la scie.

2. Inclinez doucement le bras inclinable dans la

position souhaitée : Tirez le levier d'encliquetage (12) en direction du côté de commande = réglez en continu le bras inclinable. Poussez le levier d'encliquetage (12) en direction du côté arrière = arrêtez le bras inclinable dans les positions crantées. Remarque : le bras inclinable s'enclenche à 0°, 22,5° et 33,9°.

3. Serrez le levier de blocage (14) pour le

réglage de l'inclinaison. Attention ! Pour que l'angle d'inclinaison ne change pas durant le sciage, le levier de blocage du bras inclinable (même dans les positions crantées !) doit être serré.

4. Sciez la pièce comme indiqué pour les

9.4 Doubles coupes en onglet

Remarque : la double coupe en onglet est une combinaison entre une coupe en onglet et une coupe en biais. Cela signifie que la pièce est sciée en biais par rapport au bord arrière et en biais par rapport à la face supérieure. Position de départ : – Fixation pour le transport (16) retirée. – Tête de sciage basculée vers le haut. – Limiteur de profondeur de coupe (48) désactivé. – Table rotative bloquée dans la position souhaitée. – Bras inclinable incliné dans l'angle souhaité et bloqué dans cette position. – Dispositif de traction entièrement vers l'arrière. – Vis de fixation (18) du dispositif de traction desserrée. – Régler la butée de pièce (30) : desserrer la vis de blocage (31). Tourner la butée de pièce coulissante (30) (partie supérieure et inférieure) de sorte qu'elle appuie le plus possible contre la pièce sans entrer en contact avec la lame ou le capot de protection. Fixer avec la vis de blocage (31). Pour certaines positions d'angle, il peut s'avérer nécessaire de tirer complètement la partie droite supérieure coulissante (30) après avoir desserré la vis de blocage (31). Resserrer ensuite la vis de fixation (31). (Après la coupe de scie, poser à nouveau la partie supérieure et la fixer à l'aide de la vis de fixation (31) pour ne pas la perdre). – Uniquement pour KGSV 72 Xact SYM : Positionnez les butées de pièce (30) sur une ligne. Poussez les deux leviers de blocage (32) vers le bas. Sciage de la pièce : Danger ! Pour la double coupe en biais, la lame de scie est plus facilement accessible en raison de la forte inclinaison – cela augmente le risque de blessure. Gardez une distance suffisante par rapport à la lame de scie ! Sciez la pièce comme indiqué pour les « coupes droites ».

9.5 Scier des rainures

Remarque : Le limiteur de profondeur de coupe combiné au dispositif de serrage permet de réaliser des rainures. La coupe n'est pas traversante, mais la pièce à usiner est uniquement entaillées jusqu'à une certaine profondeur. Risque de choc en arrière ! Lors de la réalisation de rainures, il est particulièrement important de ne pas exercer de pression latérale sur la lame de scie. En effet, la lame de scie risque de se soulever soudainement ! Utilisez un dispositif de serrage pour la réalisation de rainures. Évitez toute pression latérale sur la tête de sciage. Position de départ : – Fixation pour le transport (16) retirée. – Tête de sciage basculée vers le haut. – Bras inclinable incliné dans l'angle souhaité par rapport à la pièce à usiner et bloqué dans cette position. – Table rotative bloquée dans la position souhaitée. – Dispositif de traction entièrement vers l'arrière. – Vis de fixation (

18) du dispositif de traction

desserrée. Sciage de la pièce :

1. Réglez le limiteur de profondeur de coupe

(47) sur la profondeur de coupe souhaitée et fixez à l'aide du contre-écrou.

2. Desserrez le verrouillage de sécurité (29) et

inclinez la tête de sciage vers le bas afin de vérifier la profondeur de coupe réglée :

3. effectuez une coupe d'essai.

4. Le cas échéant, répétez les étapes 1 et 3

jusqu'au réglage de la profondeur de coupe souhaitée.

5. Sciez la pièce comme indiqué pour les

9.6 Uniquement KGSV 72 Xact SYM :

coupes symétriques Remarque : Pour un sciage rapide et simple des onglets par un système de butée symétriquement réglable. Position de départ : – Fixation pour le transport (16) retirée. – Tête de sciage basculée vers le haut. – Limiteur de profondeur de coupe (48) désactivé. – La table rotative est en position 0°, la poignée de blocage (22) pour la table rotative est serrée. – L'inclinaison de la tête de sciage par rapport à la perpendiculaire s'élève habituellement à 0°. Pour ces coupes spéciales, la tête de sciage peut également être inclinée. Le levier de blocage (14) pour le réglage de l'inclinaison est serrée. – Le dispositif de traction doit être bloqué dans la position postérieure à l'aide de la vis de fixation (18). – Veillez à ce que la butée de pièce réglable (30) soit correctement ajustée et à ce que la pièce soit soutenue sans entrer en contact avec la lame ou le capot de protection. Fixez les deux butées de pièce (30) avec des vis de fixation (31).FRANÇAIS fr

Réglage des angles :

1. Disposez « l'angle réglable » livrée (34) sur

l'angle original (par ex. l'angle de la pièce). Transposez l'angle original sur « l'angle réglable » (34).

2. Tirez les deux leviers de blocage (32) vers le

haut et desserrez le dispositif de blocage.

3. Poussez les cliquets d'arrêt (33) vers le bas

pour désactiver la fonction d'enclenchement.

4. Posez « l'angle réglable » (34) sur la table

5. Transposez l'angle de « l'angle réglable » (34)

sur le système de butée tout en poussant les deux surfaces de table (9) / butées de pièce (30) et en les disposant sur « l'angle réglable » (34). Remarque : replacez le cliquet d'arrêt (33) dans sa position supérieure, puis encliquetez les deux surfaces de table (9) / butées de pièce (30) dans certains angles à 45°, 22,5°, 0°, -22,5° et -45°. En cas de cliquets d'arrêt (33) poussés vers le bas, la fonction d'enclenchement est désactivée.

6. Poussez les deux leviers de blocage (32) vers

le bas pour les fixer dans cette position. Danger ! Pour que l'angle de l'onglet ne change pas durant le sciage, les deux leviers de blocage (32) (même dans les positions crantées !) ne doivent pas être pressés vers le bas. Sciage de la pièce :

7. Si besoin, poussez la butée de pièce opposée

(30) sur le côté. Poussez la première scie contre la butée de pièce gauche et fixez-la à l'aide du dispositif de serrage (11), puis sciez comme indiqué pour les « coupes droites ».

8. Si besoin, poussez la butée de pièce opposée

(30) sur le côté. Poussez la deuxième scie contre la butée de pièce droite et fixez-la à l'aide du dispositif de serrage (11), puis sciez comme indiqué pour les « coupes droites ». Danger ! Débranchez la fiche secteur avant toute opération d'entretien ou de nettoyage. – Les travaux de maintenance et de réparation autres que ceux décrits dans ce chapitre peuvent uniquement être exécutés par une personne compétente. – Les pièces endommagées, notamment les dispositifs de sécurité, peuvent uniquement être remplacées par des pièces originales. Les pièces qui ne sont pas contrôlées et homologuées par le fabricant sont susceptibles de provoquer des dommages imprévisibles. – Après les travaux de maintenance et de nettoyage, remettez en service tous les dispositifs de sécurité et contrôlez-les.

10.1 Changement de lame de scie

Risque de brûlure ! Juste après la coupe, la lame de scie peut encore être très chaude. Laissez refroidir la lame si elle est chaude. Ne nettoyez pas la lame de scie chaude avec des liquides inflammables. Risque de coupure, même lorsque la lame est immobile ! Lors du desserrage et du serrage de la vis de serrage, (40) le capot de protection pendulaire doit être (7) basculé au-dessus de la lame de scie. Portez toujours des gants pour remplacer la lame de scie.

1. Retirez la fiche de la prise.

2. Placez la tête de sciage dans la position

3. Bloquez la lame de scie : appuyez sur le

bouton d'arrêt et tournez la lame de scie avec l'autre main jusqu'à ce que le bouton d'arrêt s'encliquète. Maintenez le bouton d'arrêt enfoncé.

4. Dévissez la vis de serrage avec la rondelle

(40) sur l'arbre de la lame de scie à l'aide de la clé à six pans creux (17) en la tournant dans le sens des aiguilles d'une montre (filetage à gauche !).

5. Desserrez le verrouillage de sécurité (29) et

poussez et maintenez le capot de protection pendulaire (7) vers le haut.

6. Retirez prudemment la bride extérieure (41) et

la lame de scie (42) de l'arbre de la lame de scie et refermez le capot de protection pendulaire. Danger ! N'utilisez pas de détergents (par ex. pour enlever des dépôts de résine), car cela pourrait détériorer les composants en métal léger et compromettre la solidité de la scie.

7. Nettoyez les surfaces de serrage :

– arbre de la lame de scie (45), – lame de scie (42), – bride extérieure (41), – bride intérieure (44). Danger ! Placez correctement la bride intérieure ! Dans le cas contraire, la scie risque de se bloquer ou la lame de scie risque de se détacher ! La bride intérieure est correctement installée lorsque la rainure circulaire est orientée vers la lame de scie et que le côté plat est orienté vers le moteur.

8. Installez la bride (44) intérieure.

9. Desserrez le verrouillage de sécurité (29) et

poussez et maintenez le capot de protection pendulaire (7) vers le haut. 10.Montez la nouvelle lame de scie en respectant le sens de rotation : vu du côté gauche (ouvert), la flèche sur la lame de scie doit correspondre à la direction de la flèche (43) sur le cache de la lame de scie ! Danger ! Utilisez exclusivement des lames de scie, qui sont conformes aux exigences et aux données caractéristiques indiquées dans la présente notice d'utilisation. Utilisez uniquement des lames de scie adaptées à la vitesse maximale (voir « Caractéristiques techniques » – en cas d'utilisation de lames de scie inappropriées ou endommagées, la force centrifuge peut brusquement projeter les pièces. Les lames de scie pour la découpe du bois et de matériaux similaires doivent être conformes à la norme EN 847-1. Il est interdit d’employer : – des lames de scie en acier rapide fortement allié (HSS) ; – des lames de scie endommagées ; – des meules à tronçonner. Danger ! – Utilisez uniquement des pièces d'origine pour monter la lame de scie. – N'utilisez pas de bagues de réduction libres ; la lame de scie pourrait se défaire. – Les lames doivent être montées de manière à tourner sans déséquilibre ni à-coups et sans se détacher lors du fonctionnement. 11.Refermez le capot de protection (7) pendulaire. 12.Ouvrez la bride extérieure (41) – le côté plat doit montrer la vis de serrage avec la rondelle (40) ! 13.Vissez la vis de serrage avec la rondelle (40) dans le sens contraire des aiguilles d'une montre (filetage à gauche !) et à la main. 14.Bloquez la lame de scie : appuyez sur le bouton d'arrêt (15) et tournez la lame de scie avec l'autre main jusqu'à ce que le bouton d'arrêt s'encliquète. Maintenez le bouton d'arrêt enfoncé. Danger ! – Ne rallongez pas la clé à fourche. – Ne frappez pas sur la clé à fourche pour serrer la vis de serrage. 15.Serrez fermement la vis de serrage (40) à l'aide de la clé à fourche (17). 16.Vérifiez le fonctionnement. Pour cela, défaites le verrouillage de sécurité (29) et rabattez la scie vers le bas : – lors du basculement vers le bas, le capot de protection pendulaire doit libérer la lame de scie sans toucher d'autres pièces. – Lors du basculement de la scie vers le haut dans sa position initiale, le capot de protection pendulaire doit automatiquement couvrir la lame de scie. – Tournez la lame de scie à la main. La lame de scie doit tourner dans toutes les positions de réglage sans toucher d'autres pièces.

10.2 Changement de l'insert de table

Danger ! L'utilisation d'un insert de table endommagé (20) peut entraîner la chute de petits objets entre l'insert de table et la lame de scie, et bloquer la lame de la scie. Remplacez immédiatement l'insert de table s'il est endommagé !

1. Dévissez les vis au niveau de l'insert de table.

Le cas échéant, tournez la table rotative et inclinez la tête de sciage afin de pouvoir atteindre les vis.

2. Retirez l'insert de table.

3. Installez le nouvel insert de table.

4. Resserrez les vis au niveau de l'insert de

10.3 Ajustement de la butée de pièce

1. Desserrez les vis à six pans (46) creux.

2. Positionnez la butée de pièce (30) de manière

à ce qu'elle soit parfaitement perpendiculaire à la lame de scie lorsque la table rotative s'encliquète dans la position 0°.

3. Resserrez les vis à six pans (46) creux.

10.4 Ajustement du laser de coupe

Pour le réglage, vous avez besoin d'une clé à fourche de 2,5 mm. Placez une planche avec un trait vertical sur la butée de pièce pour pouvoir mieux identifier le rayon laser.

1. Tournez la vis (38) et réglez le rayon laser

parallèlement à la lame de scie (42).

2. Tournez la vis (37) OU (39) et réglez le rayon

laser parallèlement à la lame de scie (42).

3. Tournez la vis (37) ET (39) et ajustez la

distance par rapport à la lame de scie (42).

10. Maintenance et entretien

4. Si nécessaire, répétez les étapes 1 à 3.

10.5 Nettoyage de l'appareil

Éliminez les sciures et les poussières à l'aide d'une brosse ou d'un aspirateur au niveau : – des dispositifs de réglage ; – des éléments de commande ; – des fentes d'aération du moteur ; – de l'espace sous l'insert de table ; – de l'espace sous la table rotative (accessible par des ouvertures à l'arrière) ; – du laser de coupe ; – de l'éclairage de la zone de coupe.

10.6 Stockage de l'appareil

Danger ! Conservez l'appareil de manière à ce qu'il ne puisse pas être mis en marche par des personnes non autorisées. Veillez à ce que personne ne puisse se blesser en touchant l'appareil. Attention ! N'entreposez l'appareil ni en plein air ni dans un endroit humide sans protection.

Avant chaque utilisation Éliminez les sciures à l'aide d'un aspirateur ou d'un pinceau. Vérifiez si le câble d'alimentation et la fiche ne sont pas endommagés et le cas échéant, faites- les remplacer par un électricien. Contrôlez toutes les pièces mobiles afin de vérifier si elles bougent librement dans sur toute leur course. Contrôler si le capot de protection pendulaire (7) fonctionne correctement et n'est pas bloqué. Lors du basculement vers le bas, il doit libérer la lame de scie sans toucher d'autres pièces. Lors du basculement de la scie vers le haut dans sa position initiale, il doit automatiquement couvrir la lame de scie. En cas de pièces endommagées ou ne fonctionnant pas correctement, faire réparer l’appareil avant de l’utiliser. Régulièrement, en fonction des conditions d'utilisation Contrôlez tous les raccords à vis et resserrez- les si nécessaire. Vérifiez la fonction de remise en position de la tête de sciage (la tête de sciage doit retourner dans sa position supérieure initiale par la force du ressort), le cas échéant, faites remplacer le ressort. Huilez légèrement les éléments de guidage. – Pour les pièces longues, utilisez des supports adaptés à gauche et à droite de la scie. – Pour le sciage de petites sections, utilisez un guide supplémentaire (vous pouvez par exemple utiliser une planche en bois vissée au guide de l'appareil). – Lors du sciage d'une planche bombée (déformée), (49) placez le côté bombé vers l'extérieur contre la butée de pièce. – Ne sciez pas les pièces à la verticale, mais à plat sur la table rotative. Utilisez uniquement des accessoires originaux Metabo. Utilisez exclusivement des accessoires, qui sont conformes aux exigences et aux données caractéristiques indiquées dans la présente notice d'utilisation. A Spray de maintenance et d'entretien pour éliminer les résidus de résine et pour préserver les surfaces métalliques : 0911018691 B Aspirateur multi-usages Metabo (voir catalogue) C Supports : Support de machine universel UMS : 6.31317 Support de machine KSU 251 : 6.29005 Support de machine KSU 401 : 6.29006 D Lame de scie Power Cut : 6.28009 216 × 2,4 / 1,8 × 30 24 WZ 5° neg pour de bons résultats de coupe en cas de coupes longitudinales et transversales en bois massif E Lame de scie Precision Cut Classic : 6.28060 216 × 2,4 / 1,8 × 30 40 WZ 5° neg pour de bons résultats de coupe en cas de coupes longitudinales et transversales en bois massif et panneau de particule F Lame de scie Multi Cut Classic : 6.28066 216 × 2,4 / 1,8 × 30 60 FZ/TZ 5° neg pour de bons résultats de coupes longitudinales et transversales dans des matériaux avec revêtement, le stratifié, les plastiques et les profils en aluminium G Lame de scie Precision Cut : 6.28041 216 x 2,4 x 30 48 WZ 5° neg pour de très bons résultats de coupe en cas de coupes longitudinales et transversales dans du bois massif H Lame de scie Multi Cut : 6.28083 216 x 2,4 x 30 60 FZ/TZ 5° neg pour de très bons résultats de coupe dans des matériaux avec revêtement, le stratifié, les plastiques et les profils en aluminium Gamme d'accessoires complète, voir www.metabo.com ou catalogue. Danger ! Seuls des électriciens qualifiés ont le droit de réparer l'outillage électrique ! Si le câble de raccordement au réseau de cet appareil est endommagé, il doit être remplacé par un câble de raccordement au réseau Metabo. Pour toute réparation sur un outil électrique Metabo, contactez le représentant Metabo. Voir les adresses sur www.metabo.com. Les listes des pièces détachées peuvent être téléchargées sur www.metabo.com. Suivez les règlementations nationales concernant l'élimination écologique et le recyclage des machines, des emballages et des accessoires. Uniquement pour les pays de l'UE : ne jetez pas les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2012/19/EU relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés séparément et soumis à un recyclage respectueux de l’environnement. Vous trouverez ci-dessous une description de problèmes et de solutions que vous pouvez régler vous-même. Si les mesures de dépannage décrites ici ne vous aident pas, consultez le

chapitre 13. « Réparation ».

Danger ! De nombreux accidents ont lieu à cause de problèmes et de pannes. Tenez donc compte des points suivants : avant toute intervention, débranchez la prise secteur. Après chaque intervention, remettez en service tous les dispositifs de sécurité, puis contrôlez- les. Pas de fonction pendulaire Fixation pour le transport verrouillée : retirez la fixation pour le transport. Verrouillage de sécurité verrouillé : défaites le verrouillage de sécurité. Puissance de sciage trop faible Lame de scie émoussée (la lame présente éventuellement des traces de brûlure sur le côté) ; Lame de scie inadaptée au matériau (voir

chapitre 12.« Accessoires ») ;

Déformation de la lame de scie : remplacez la lame de scie (voir chapitre 10. « Maintenance »). Scie vibre trop Déformation de la lame de scie : remplacez la lame de scie (voir chapitre 10. « Maintenance »). Lame de scie mal montée : montez correctement la lame de scie (voir

chapitre 10. « Maintenance »).

La table de rotation tourne difficilement Sciures sous l'insert de table : éliminez les sciures. KGSV 72 Xact SYM : lors du déplacement des surfaces de table (9), le réglage de l'angle est difficile Sciures sous l'insert de table : éliminez les sciures. L'espace sous la table rotative est accessible par des ouvertures à l'arrière. Commentaires sur les indications de la page 3. Sous réserve de modifications résultant de progrès techniques. U =tension secteur I =courant nominal F =protection par fusible min.

=puissance absorbée IP =type de protection

=vitesse de coupe max. D =diamètre de la lame de scie (extérieur) d = trou de la lame de scie (intérieur) b = largeur de dent max. de la lame de scie

=Zone angulaire réglage de la tête de sciage

SYM1 =Angle intérieur sur le système de butée

SYM1 =Angle extérieur sur le système de butée A =dimensions (LxlxH) m =poids Exigences relatives au dispositif d'aspiration des sciures :

=diamètre du raccord de la tubulure d'aspiration

=dépression minimale au niveau de la tubulure d'aspiration

=vitesse de l'air minimale au niveau de la tubulure d'aspiration Section maximale de la pièce à usiner voir tableau page 4 ~ Courant alternatif Machine de classe de protection II Les caractéristiques techniques indiquées sont soumises à tolérance (selon les normes en vigueur correspondantes). Valeurs d'émission Ces valeurs permettent l'estimation des émissions de l'outil électrique et la comparaison entre différents outils électriques. Selon les conditions d'utilisation, l'état de l'outil électrique ou les accessoires utilisés, la sollicitation réelle peut plus ou moins varier. Pour l'estimation, tenez compte des pauses de travail et des phases de sollicitation moindres. Définissez des mesures de protection pour l'utilisateur sur la base des valeurs estimatives adaptées en conséquence, p. ex. mesures organisationnelles. Niveaux sonores types A évalués :

=niveau de pression acoustique

=niveau de puissance acoustique

=incertitude Portez des protège-oreilles !
