MANUAL DE USUARIO KGSV 72 Xact SYM METABO

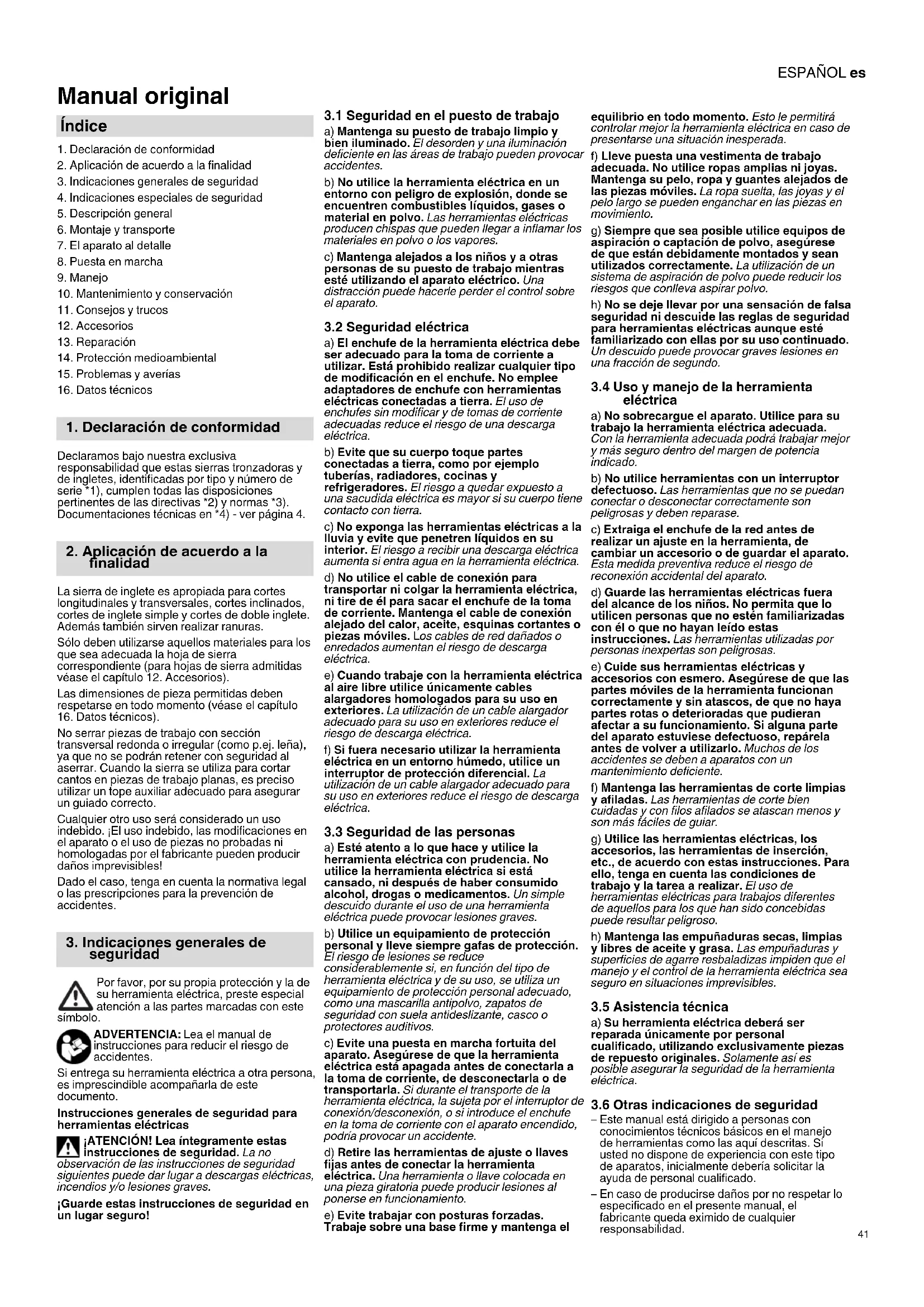

1. Declaración de conformidad

2. Aplicación de acuerdo a la finalidad

3. Indicaciones generales de seguridad

4. Indicaciones especiales de seguridad

5. Descripción general

6. Montaje y transporte

10. Mantenimiento y conservación

11. Consejos y trucos

14. Protección medioambiental

15. Problemas y averías

Declaramos bajo nuestra exclusiva responsabilidad que estas sierras tronzadoras y de ingletes, identificadas por tipo y número de serie *1), cumplen todas las disposiciones pertinentes de las directivas *2) y normas *3). Documentaciones técnicas en *4) - ver página 4. La sierra de inglete es apropiada para cortes longitudinales y transversales, cortes inclinados, cortes de inglete simple y cortes de doble inglete. Además también sirven realizar ranuras. Sólo deben utilizarse aquellos materiales para los que sea adecuada la hoja de sierra correspondiente (para hojas de sierra admitidas véase el capítulo 12. Accesorios). Las dimensiones de pieza permitidas deben respetarse en todo momento (véase el capítulo

16. Datos técnicos).

No serrar piezas de trabajo con sección transversal redonda o irregular (como p.ej. leña), ya que no se podrán retener con seguridad al aserrar. Cuando la sierra se utiliza para cortar cantos en piezas de trabajo planas, es preciso utilizar un tope auxiliar adecuado para asegurar un guiado correcto. Cualquier otro uso será considerado un uso indebido. ¡El uso indebido, las modificaciones en el aparato o el uso de piezas no probadas ni homologadas por el fabricante pueden producir daños imprevisibles! Dado el caso, tenga en cuenta la normativa legal o las prescripciones para la prevención de accidentes. Por favor, por su propia protección y la de su herramienta eléctrica, preste especial atención a las partes marcadas con este símbolo. ADVERTENCIA: Lea el manual de instrucciones para reducir el riesgo de accidentes. Si entrega su herramienta eléctrica a otra persona, es imprescindible acompañarla de este documento. Instrucciones generales de seguridad para herramientas eléctricas ¡ATENCIÓN! Lea íntegramente estas instrucciones de seguridad. La no observación de las instrucciones de seguridad siguientes puede dar lugar a descargas eléctricas, incendios y/o lesiones graves. ¡Guarde estas instrucciones de seguridad en un lugar seguro!

3.1 Seguridad en el puesto de trabajo

a) Mantenga su puesto de trabajo limpio y bien iluminado. El desorden y una iluminación deficiente en las áreas de trabajo pueden provocar accidentes. b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, donde se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o los vapores. c) Mantenga alejados a los niños y a otras personas de su puesto de trabajo mientras esté utilizando el aparato eléctrico. Una distracción puede hacerle perder el control sobre el aparato.

3.2 Seguridad eléctrica

a) El enchufe de la herramienta eléctrica debe ser adecuado para la toma de corriente a utilizar. Está prohibido realizar cualquier tipo de modificación en el enchufe. No emplee adaptadores de enchufe con herramientas eléctricas conectadas a tierra. El uso de enchufes sin modificar y de tomas de corriente adecuadas reduce el riesgo de una descarga eléctrica. b) Evite que su cuerpo toque partes conectadas a tierra, como por ejemplo tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. c) No exponga las herramientas eléctricas a la lluvia y evite que penetren líquidos en su interior. El riesgo a recibir una descarga eléctrica aumenta si entra agua en la herramienta eléctrica. d) No utilice el cable de conexión para transportar ni colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de conexión alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados aumentan el riesgo de descarga eléctrica. e) Cuando trabaje con la herramienta eléctrica al aire libre utilice únicamente cables alargadores homologados para su uso en exteriores. La utilización de un cable alargador adecuado para su uso en exteriores reduce el riesgo de descarga eléctrica. f) Si fuera necesario utilizar la herramienta eléctrica en un entorno húmedo, utilice un interruptor de protección diferencial. La utilización de un cable alargador adecuado para su uso en exteriores reduce el riesgo de descarga eléctrica.

3.3 Seguridad de las personas

a) Esté atento a lo que hace y utilice la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si está cansado, ni después de haber consumido alcohol, drogas o medicamentos. Un simple descuido durante el uso de una herramienta eléctrica puede provocar lesiones graves. b) Utilice un equipamiento de protección personal y lleve siempre gafas de protección. El riesgo de lesiones se reduce considerablemente si, en función del tipo de herramienta eléctrica y de su uso, se utiliza un equipamiento de protección personal adecuado, como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco o protectores auditivos. c) Evite una puesta en marcha fortuita del aparato. Asegúrese de que la herramienta eléctrica está apagada antes de conectarla a la toma de corriente, de desconectarla o de transportarla. Si durante el transporte de la herramienta eléctrica, la sujeta por el interruptor de conexión/desconexión, o si introduce el enchufe en la toma de corriente con el aparato encendido, podría provocar un accidente. d) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza giratoria puede producir lesiones al ponerse en funcionamiento. e) Evite trabajar con posturas forzadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Esto le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. f) Lleve puesta una vestimenta de trabajo adecuada. No utilice ropas amplias ni joyas. Mantenga su pelo, ropa y guantes alejados de las piezas móviles. La ropa suelta, las joyas y el pelo largo se pueden enganchar en las piezas en movimiento. g) Siempre que sea posible utilice equipos de aspiración o captación de polvo, asegúrese de que están debidamente montados y sean utilizados correctamente. La utilización de un sistema de aspiración de polvo puede reducir los riesgos que conlleva aspirar polvo. h) No se deje llevar por una sensación de falsa seguridad ni descuide las reglas de seguridad para herramientas eléctricas aunque esté familiarizado con ellas por su uso continuado. Un descuido puede provocar graves lesiones en una fracción de segundo.

3.4 Uso y manejo de la herramienta

eléctrica a) No sobrecargue el aparato. Utilice para su trabajo la herramienta eléctrica adecuada. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. b) No utilice herramientas con un interruptor defectuoso. Las herramientas que no se puedan conectar o desconectar correctamente son peligrosas y deben reparase. c) Extraiga el enchufe de la red antes de realizar un ajuste en la herramienta, de cambiar un accesorio o de guardar el aparato. Esta medida preventiva reduce el riesgo de reconexión accidental del aparato. d) Guarde las herramientas eléctricas fuera del alcance de los niños. No permita que lo utilicen personas que no estén familiarizadas con él o que no hayan leído estas instrucciones. Las herramientas utilizadas por personas inexpertas son peligrosas. e) Cuide sus herramientas eléctricas y accesorios con esmero. Asegúrese de que las partes móviles de la herramienta funcionan correctamente y sin atascos, de que no haya partes rotas o deterioradas que pudieran afectar a su funcionamiento. Si alguna parte del aparato estuviese defectuoso, repárela antes de volver a utilizarlo. Muchos de los accidentes se deben a aparatos con un mantenimiento deficiente. f) Mantenga las herramientas de corte limpias y afiladas. Las herramientas de corte bien cuidadas y con filos afilados se atascan menos y son más fáciles de guiar. g) Utilice las herramientas eléctricas, los accesorios, las herramientas de inserción, etc., de acuerdo con estas instrucciones. Para ello, tenga en cuenta las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso. h) Mantenga las empuñaduras secas, limpias y libres de aceite y grasa. Las empuñaduras y superficies de agarre resbaladizas impiden que el manejo y el control de la herramienta eléctrica sea seguro en situaciones imprevisibles.

3.5 Asistencia técnica

a) Su herramienta eléctrica deberá ser reparada únicamente por personal cualificado, utilizando exclusivamente piezas de repuesto originales. Solamente así es posible asegurar la seguridad de la herramienta eléctrica.

3.6 Otras indicaciones de seguridad

– Este manual está dirigido a personas con conocimientos técnicos básicos en el manejo de herramientas como las aquí descritas. Si usted no dispone de experiencia con este tipo de aparatos, inicialmente debería solicitar la ayuda de personal cualificado. – En caso de producirse daños por no respetar lo especificado en el presente manual, el fabricante queda eximido de cualquier responsabilidad. Índice

1. Declaración de conformidad

2. Aplicación de acuerdo a la

3. Indicaciones generales de

Las informaciones contenidas en este manual de instrucciones están identificadas de la siguiente manera: ¡Peligro! Advertencia de lesiones físicas o de daños al medio ambiente. ¡Peligro de descarga eléctrica! Advertencia de lesiones físicas cau- sadas por descarga eléctrica. ¡Peligro de atrapamiento! Advertencia de lesiones físicas por atrapamiento de partes del cuerpo o de la ropa. ¡Atención! Advertencia de daños materiales. Nota: Informaciones adicionales. Instrucciones de seguridad para sierras tronzadoras y de ingletes a) Las sierras tronzadoras y de ingletes están concebidas para cortar madera o productos similares a la madera. No pueden utilizarse para cortar materiales de hierro, tales como barras, varillas, tornillos, etc. El polvo abrasivo provoca el bloqueo de piezas móviles como la cubierta protectora inferior. Las chispas de corte queman la cubierta protectora inferior, la placa de inserción y otras piezas de plástico. b) Fije la pieza con abrazaderas siempre que sea posible. Si usted sujeta la pieza con la mano, deberá mantenerla siempre alejada como mínimo unos 100 mm de cada lado de la hoja de sierra. No utilice esta sierra para cortar piezas que sean demasiado pequeñas para ser amarradas o para ser sujetadas con la mano. Si su mano está demasiado cerca de la hoja de sierra, existe un elevado riesgo de lesiones debido al contacto con la hoja. No sujete por el lado que se inclina hacia el cabezal de la sierra. No cruce las manos. c) La pieza de trabajo debe estar inmovilizada y sujeta o presionada contra el tope y la mesa. No desplace la pieza de trabajo hacia la hoja de sierra ni tampoco corte nunca "a pulso". Las piezas sueltas o en movimiento podrían salir despedidas a una alta velocidad y causar lesiones. d) Deslice la sierra a través de la pieza de trabajo. Evite arrastrar la sierra a través de la pieza de trabajo. Para realizar un corte levante el cabezal de la sierra y arrástrelo por encima de la pieza de trabajo sin cortar. Después, conecte el motor, gire el cabezal hacia abajo y presione la sierra a través de la pieza de trabajo. En el caso de corte por tracción existe riesgo de que la hoja de la sierra se eleve sobre la pieza de trabajo y la unidad con la hoja de sierra salga despedida con violencia contra el usuario. e) Nunca cruce la mano por encima de la línea de corte prevista, ya sea por delante o por detrás de la hoja de sierra. Apoyar la pieza "con las manos cruzadas", es decir, sujetar la pieza a la derecha junto a la hoja de sierra con la mano izquierda o al revés es muy peligroso. f) No agarre el tope por detrás cuando la hoja de sierra esté girando. Mantenga la distancia de seguridad mínima de 100 mm entre la mano y la hoja de sierra giratoria (aplicable a ambos lados de la hoja, p.ej. al retirar restos de madera). Probablemente no podrá detectar la cercanía de la hoja giratoria respecto a su mano y podría resultar gravemente herido. g) Compruebe la pieza antes de cortar. Si la pieza está doblada o deformada, ténsela con el lado curvado hacia fuera hasta el tope. Asegúrese siempre de que no exista a lo largo de la línea de corte ninguna hendidura entre la pieza de trabajo, el tope y la mesa. Las piezas dobladas o deformadas pueden torcerse o desviarse y ocasionar el agarrotamiento de la hoja de sierra giratoria durante el corte. No debe haber ningún clavo o cuerpo extraño en la pieza de trabajo. h) Utilice solamente la sierra si la mesa está libre de herramientas, restos de madera, etc; solo debe estar la pieza de trabajo encima de la mesa. Pequeños residuos, piezas de madera sueltas u otros objetos que entren en contacto con la hoja giratoria pueden salir despedidos a alta velocidad.

i) Corte sólo una pieza en cada caso. Las

piezas con apilamiento múltiple no se pueden sujetar o retener adecuadamente, y podrían provocar al serrar un agarrotamiento de la hoja o deslizarse. j) Procure que la sierra de inglete se encuentre sobre una superficie de trabajo plana y fija antes de utilizarla. Una superficie de trabajo plana y firme reduce el riesgo de que la sierra de inglete se vuelva inestable. k) Planifique su trabajo. En cada ajuste de la inclinación de la hoja de sierra o del ángulo de inglete fíjese en que el tope regulable esté ajustado correctamente y que la pieza esté apoyada sin entrar en contacto con la hoja o la cubierta protectora. Sin conectar la máquina y sin pieza de trabajo sobre la mesa debe simularse un movimiento de corte completo de la hoja de sierra para asegurarse de que no habrá obstáculos o de que el riesgo de corte se dirigirá hacia el tope. l) Para piezas que sean más anchas o largas que la parte superior de la mesa asegúrese de utilizar un soporte adecuado, p.ej. mediante prolongaciones de la mesa o soportes para sierra. Las piezas que son más largas o anchas que la mesa de la sierra de inglete pueden volcar si no están firmemente apoyadas. Si vuelca un pieza de madera cortada o la pieza de trabajo, se puede levantar la cubierta protectora inferior o salir despedida de forma incontrolada desde la hoja giratoria. m) No recurra a otra persona como sustituto de la prolongación de mesa o soporte adicional. Un soporte inestable de la pieza puede provocar el agarrotamiento de la hoja. Asimismo, la pieza puede desplazarse durante el corte y arrastrarle a usted y a su ayudante a la hoja giratoria. n) La pieza cortada no debe ser presionada contra la hoja de sierra giratoria. Si hay poco espacio, p.ej. al usar topes longitudinales, la pieza cortada puede acuñarse con la hoja y salir despedida con violencia. o) Utilice siempre una abrazadera o un dispositivo apropiado para apoyar correctamente el material redondo como varillas o tubos. Las varillas tienden a desplazarse durante el corte, por lo que la hoja puede "agarrarse" y arrastrar la pieza de trabajo junto con su mano hacia la hoja. p) Deje que la hoja alcance la velocidad máxima antes de cortar en la pieza de trabajo. Esto reducirá el riesgo de que la pieza sea proyectada. q) Si se aprisiona la pieza o se bloquea la hoja, desconecte la sierra de inglete. Espere hasta que todas las partes móviles se hayan detenido, extraiga el enchufe de la red. Retire a continuación el material aprisionado. Si sigue serrando en caso de bloqueo, puede producirse una pérdida de control o daños en la sierra de inglete. r) Después del corte suelte el interruptor, mantenga el cabezal de la sierra abajo y espere a que se detenga la hoja antes de retirar la pieza cortada. Es muy peligroso poner la mano cerca de la hoja en funcionamiento.

4.1 Otras indicaciones de seguridad

Respete las instrucciones especiales de seguridad en los capítulos respectivos. Dado el caso, tenga en cuenta la normativa legal o las prescripciones para la prevención de accidentes. ¡Riesgos generales! Tenga en cuenta las influencias ambientales. Si se trata de piezas de trabajo largas, utilice soportes apropiados para apoyarlas. Esta máquina solamente debe ser puesta en marcha y utilizada por personas familiarizadas con el uso de tales máquinas y conocedoras de los peligros que representa su uso. Los menores de 18 años podrán usar este aparato sólo en el marco de su formación profesional y bajo la supervisión de un instructor. Mantenga alejadas de la zona de peligro a terceras personas, especialmente a los niños. Durante el trabajo, impida que otras personas toquen el aparato o el cable de alimentación eléctrica. Evite el sobrecalentamiento de los dientes de la sierra. Cuando esté serrando plásticos, evite que el plástico se derrita. ¡En las piezas móviles existe peligro de lesiones y aplastamiento! No ponga en marcha este aparato sin haber montado los dispositivos de protección. Mantenga siempre una distancia prudencial respecto a la hoja de sierra. Utilice dispositivos de alimentación apropiados, si fuera necesario. Manténgase a una distancia prudencial de los componentes mientras estén en movimiento. Antes de retirar del puesto de trabajo pequeños trozos de la pieza trabajada, restos de madera, etc., espere hasta que la hoja de sierra se haya detenido por completo. Sierre sólo piezas cuyas dimensiones permitan una sujeción segura durante el trabajo. Utilice dispositivos de sujeción o un tornillo de banco para sujetar la pieza de trabajo. De este modo se sujeta de forma más segura que con su mano. Nunca frene la marcha por inercia de la hoja de sierra ejerciendo una presión lateral. Antes de proceder a cualquier ajuste, mantenimiento o reparación extraiga el enchufe de la red. Si no se va a utilizar el aparato, desconéctelo de la red. ¡Peligro de lesiones por cortes, incluso si la herramienta de corte está parada! Utilice guantes para cambiar las herramientas de corte. Guarde las hojas de sierra de manera que nadie pueda resultar dañado con ellas. Riesgo debido al rebote del cabezal de la sierra (la hoja de sierra se enreda en la pieza y el cabezal golpea de repente arriba) Seleccione una hoja de sierra adecuada para el material a cortar. Sujete el mango firmemente. En el momento en el que la hoja de sierra se hunda en la pieza el riesgo de rebote será especialmente alto. Para serrar piezas de trabajo finas o de paredes finas, utilice sólo hojas de sierra con dentado fino. Utilice siempre hojas de sierra afiladas. ¡Cambie las hojas de sierra desafiladas inmediatamente! Existe un elevado riesgo de rebote si un diente de sierra desafilado se traba en la superficie de la pieza. No ladee las piezas de trabajo. En caso de duda, revise las piezas de trabajo por si tienen cuerpos extraños (por ejemplo, clavos o tornillos). No corte nunca varias piezas a la vez, tampoco paquetes que contengan varias piezas individuales. Existe peligro de accidente si la hoja de sierra agarra varias piezas individuales sin estar sujetas. A la hora de hacer ranuras, evite la presión lateral sobre la hoja de sierra; utilice un útil de sujeción. ¡Peligro de atrapamiento! Durante el funcionamiento, tenga cuidado de que ninguna parte del cuerpo o prenda se enganchen o se introduzcan en los componentes giratorios (no utilice corbata, ni guantes, ni prendas de vestir con mangas

4. Indicaciones especiales de

holgadas; si lleva el pelo largo, es imprescindible utilizar una red de protección). No sierre nunca piezas de trabajo que tengan cuerdas, cordones, cintas, cables o alambres o que contengan este tipo de materiales. ¡Peligro por equipamiento de protección personal insuficiente! Utilice protectores auditivos. Utilice gafas protectoras. Utilice máscara de protección contra el polvo. Utilice ropa de trabajo adecuada. Utilice calzado antideslizante. Utilice guantes al manipular las hojas de sierra y herramientas ásperas. Lleve las hojas de sierra en un recipiente. ¡Peligro debido al polvo de madera! Trabaje sólo con sistema de aspiración. Dicho sistema de aspiración deberá cumplir los valores indicados en el capítulo 16.. Reducir la exposición al polvo: ADVERTENCIA - Algunos polvos generados por el lijado, aserrado, amolado o taladrado con herramientas eléctricas y otras actividades de construcción contienen sustancias químicas que se sabe que causan cáncer, defectos de nacimiento y otros daños sobre la reproducción. Algunos ejemplos de estas sustancias químicas son: - Plomo procedente de pinturas a base de plomo, - Sílice cristalina procedente de ladrillos y cemento, así como de otros productos de mampostería, y - Arsénico y cromo procedentes de madera de construcción tratada químicamente El riesgo para usted por estas exposiciones varía, dependiendo de qué tan a menudo haga este tipo de trabajo. Para reducir su exposición a estas sustancias químicas: trabaje en un área bien ventilada y trabaje con equipo de seguridad aprobado, como por ejemplo las máscaras antipolvo que están diseñadas especialmente para impedir mediante filtración el paso de partículas microscópicas. Esto vale asimismo para polvos de otros materiales como p.ej. algunos tipos de madera (como polvo de roble o de haya), metales y asbesto. Otras enfermedades conocidas son p.ej. reacciones alérgicas y afecciones de las vías respiratorias. No permita que estas partículas penetren en su cuerpo. Respete las directivas y normas nacionales vigentes aplicables a su material, personal, uso y lugar de utilización (p.ej. normas de protección laboral y eliminación de residuos). Recoja las partículas resultantes en el mismo lugar de emisión, evite que éstas se sedimenten en el entorno. Utilice únicamente accesorios adecuados para trabajos especiales. Esto reducirá la cantidad de partículas emitidas incontroladamente al entorno. Utilice un sistema de aspiración de polvo adecuado. Reduzca la exposición al polvo: - evitando dirigir las partículas liberadas y la corriente del aparato hacia usted, hacia las personas próximas a usted o hacia el polvo acumulado, - incorporando un sistema de aspiración y/o un depurador de aire, - ventilando bien el puesto de trabajo o manteniéndolo limpio mediante sistemas de aspiración. Barrer o soplar solo hace que el polvo se levante y arremoline. - Lave la ropa de protección o límpiela mediante aspiración. No utilice sistemas de soplado, no la sacuda ni cepille. ¡Peligro por la realización de modificaciones técnicas o bien por la utilización de piezas no verificadas ni homologadas por el fabricante de la máquina! Monte este aparato siguiendo estrictamente las presentes instrucciones. Utilice exclusivamente piezas homologadas por el fabricante. Esto se refiere especialmente a: – Hojas de sierra (números de referencias véase el capítulo 12. Accesorios). – Dispositivos de seguridad. – Láser de recorte. – Sistema de iluminación del área de corte. No realice cambios de ningún tipo en las piezas. Fíjese en que la velocidad indicada en la hoja de sierra sea al menos tan alta como la indicada en la sierra. ¡Peligro por defectos en el aparato! Compruebe los posibles daños en el aparato antes de cada uso: antes de continuar utilizando el aparato examine los dispositivos de seguridad, los dispositivos de protección o las piezas ligeramente deterioradas para determinar si están en buen estado y si cumplen correctamente con el fin para las que están previstas. Verifique que las piezas móviles funcionan correctamente y asegúrese de que no estén atascadas. Todas las piezas deben estar montadas correctamente y cumplir las condiciones necesarias para garantizar un funcionamiento óptimo de la herramienta. No utilice hojas de sierra dañadas o deformadas. ¡Peligro por ruido! Utilice protectores auditivos. ¡Peligro por el bloqueo de piezas de trabajo o parte de ellas! Si se produce un bloqueo:

1. Apague la máquina.

2. Extraiga el enchufe de la red.

4. Desbloquee la pieza con la herramienta

4.2 Símbolos utilizados en el aparato

(en función del modelo) Leer el manual de instrucciones. No agarrar nunca la hoja de sierra. Usar gafas protectoras así como protección auricular. No utilizar el equipo en un entorno húmedo o mojado. Radiación láser - No mirar directamente el rayo.

4.3 Dispositivos de seguridad

Cubierta protectora oscilante (7) La cubierta protectora oscilante protege del contacto accidental con la hoja de sierra y de las virutas que salen despedidas. Bloqueo de seguridad (29) Solo es posible abrir la cubierta protectora oscilante y bajar la sierra si se acciona el bloqueo de seguridad. Tope de la pieza de trabajo (30) El tope de la pieza impide que una pieza pueda moverse durante el aserrado. El tope de la pieza debe estar constantemente montado durante el funcionamiento. Asegúrese de que el tope regulable esté correctamente ajustado y la pieza quede bien apoyada sin entrar en contacto con la hoja ni con la cubierta protectora. Bloquéelo con el tornillo de fijación (31). Véase la página 2. 1 Empuñadura 2 Boquilla de aspiración de virutas 3 Adaptador angular para el sistema de aspiración 4 Empuñadura 5 Iluminación del área de corte 6 Salida de láser 7 Cubierta protectora oscilante 8 Ensanchamiento de la mesa 9 Mesa 10 Tornillo de bloqueo del ensanchamiento de la mesa 11 Útil de sujeción para piezas 12 Palanca de trinquete para el ajuste de la inclinación 13 Botón de bloqueo (para ampliar el ángulo de inclinación en +/- 2 °) 14 Palanca de fijación para el ajuste de la inclinación 15 Enclavamiento de la hoja de sierra 16 Bloqueo de transporte 17 Llave Allen / Alojamiento para llave Allen 18 Tornillo de fijación para el dispositivo de tracción 19 Gancho para enrollamiento de cable 20 Pieza suplementaria de la mesa 21 Trinquete para las posiciones de bloqueo de la mesa giratoria 22 Mango de sujeción para la mesa giratoria 23 Mesa giratoria 24 Interruptor de conexión y desconexión de la iluminación del área de corte 25 Interruptor de conexión y desconexión del láser de recorte 26 Rueda de ajuste para el número de revoluciones 27 Interruptor de conexión y desconexión de la sierra 28 Mango de la sierra 29 Bloqueo de seguridad 30 Topes deslizantes para piezas (incluido soporte) 31 Tornillo de fijación para los topes de pieza 32 Palanca de fijación (solo KGSV 72 Xact SYM) 33 Trinquetes de bloqueo (solo KGSV 72 Xact SYM) 34 Escuadra regulable

• en función del modelo/equipamiento Montaje del mango de sujeción para la mesa giratoria Introducir y atornillar el mango de sujeción (22) en la mesa giratoria (23). Colocar el letrero de aviso láser La máquina se entrega con un letrero de aviso láser en alemán. Antes de la primera puesta en marcha coloque sobre el letrero de aviso láser la etiqueta en su idioma correspondiente. Montaje Para asegurar un trabajo seguro debe sujetarse el aparato sobre una base estable. – Como base puede servir una placa de trabajo fija, un banco de trabajo o bien un soporte base de Metabo (véase el capítulo Accesorios). – El equipo debe estar seguro incluso cuando se vaya a trabajar con piezas de gran tamaño. – Las piezas de trabajo largas deben estar apoyadas sobre accesorios apropiados. Nota: Para la utilización móvil, el aparato puede fijarse con tornillos sobre una placa contrachapada o de carpintero (500 mm × 500 mm, de al menos 19 mm de espesor). Para su uso se debe fijar la placa con tornillos de apriete sobre un banco de trabajo.

1. Atornillar el aparato sobre el soporte (a través

de los agujeros existentes en las patas).

2. Soltar el bloqueo de transporte (16):

Presionar el cabezal de la sierra ligeramente hacia abajo y sujetarlo. Retirar el bloqueo de transporte (16).

3. Girar lentamente hacia arriba el cabezal de la

5. Descripción general

6. Montaje y transporteESPAÑOLes

1. Girar hacia abajo el cabezal de la sierra y

presionar hacia dentro el bloqueo de transporte (16).

2. Bloquear el dispositivo de tracción con el

tornillo de fijación (18) en la posición trasera. ¡Atención! No utilice los dispositivos de protección para transportar la sierra.

3. Levantar el aparato con el asa de transporte

(1) o con el asa de transporte (4) y transportarlo.

7.1 Interruptor de conexión y

desconexión del motor (27) Conexión del motor: Pulse el interruptor de conexión y desconexión y manténgalo pulsado. Desconexión del motor: Soltar el interruptor de conexión y desconexión.

7.2 Interruptor de conexión y

desconexión de la iluminación del área de corte (24) Conectar y desconectar la iluminación del área de corte. ¡Peligro! No dirija el haz luminoso hacia los ojos de personas o animales.

7.3 Interruptor de conexión y

desconexión del láser de recorte (25) Conectar y desconectar el láser de recorte. El láser de recorte marca una línea en el lado izquierdo y otra en el lado derecho de la línea de corte de la sierra. Realice un corte de prueba para familiarizarse con el posicionamiento. ¡Peligro!

7.4 Ajuste de la inclinación

Girar hacia arriba el cabezal de la sierra. Doblar la palanca de trinquete (12) hacia delante. Tras soltar la palanca de fijación (14) (girando hacia atrás) es posible inclinar la sierra entre 0° y 45° hacia la izquierda y hacia la derecha respecto a la perpendicular. Si la palanca de trinquete (12) está doblada hacia atrás, la sierra queda fija en determinadas posiciones. Durante el reajuste, presione hacia dentro el botón de bloqueo (13) para poder alcanzar también ángulos de hasta 47° a la izquierda de la perpendicular o hasta 47° a la derecha de la perpendicular respectivamente. ¡Peligro! Para que el ángulo de inclinación no pueda modificarse durante el serrado, es preciso apretar la palanca de fijación (14) del brazo abatible (también en las posiciones de bloqueo).

Para cortes de inglete es posible girar la mesa giratoria, después de soltar el mango de sujeción (22) y de accionar el trinquete de bloqueo (21) 50° a la izquierda o 50° a la derecha. Si el trinquete de bloqueo (21) está desplazado hacia arriba, la mesa giratoria queda fija en determinadas posiciones angulares. Si el trinquete de bloqueo (21) está totalmente desplazado hacia abajo, la función de bloqueo está desactivada. ¡Peligro! Para que el ángulo del inglete no pueda modificarse durante el aserrado, el mango de sujeción (22) de la mesa giratoria (también en las posiciones de bloqueo) debe estar firmemente apretado.

7.6 Solo KGSV 72 Xact SYM: Cortes

simétricos Para el aserrado rápido y sencillo de ingletes con el sistema de topes simétricos ajustables. Tirar de ambas palancas de fijación (32) hacia arriba y aflojar la abrazadera. Presionar totalmente hacia abajo los trinquetes de bloqueo (33), de modo que la función de bloqueo queda desactivada. Ajustar el ángulo deseado colocando la "escuadra regulable" (34): deslizar simultáneamente las dos superficies de la mesa (9) / los dos topes de pieza (30) y ajustar al ángulo deseado. Si los trinquetes de bloqueo (33) se encuentran en su posición alta, las dos superficies de la mesa (9) / los dos topes de pieza (30) se bloquean en posiciones angulares determinadas. ¡Peligro! Para que el ángulo no pueda modificarse durante el aserrado, es preciso apretar hacia abajo ambas palancas de fijación (32) (también en las posiciones de bloqueo).

7.7 Dispositivo de tracción

Con el dispositivo de tracción también se pueden serrar piezas con mayor sección transversal. Este dispositivo puede emplearse para todos los tipos de corte (recto, a inglete, inclinado, doble inglete y para ranuras). Si el dispositivo de tracción no es necesario, inmovilizarlo con el tornillo de fijación (18) en la posición trasera.

7.8 Límite de profundidad de corte

El límite de profundidad de corte (47) permite la preparación de ranuras junto con el dispositivo de tracción. Girar el tornillo de ajuste y fijar con la contratuerca. El límite de profundidad de corte puede desactivarse si el tope (48) se desplaza hacia atrás.

7.9 Ajuste del número de revoluciones

Preseleccione el número de revoluciones en la ruedecilla de ajuste (26). Posiciones de la ruedecilla de ajuste recomendadas: véase la tabla. Madera: . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 - 6 Aluminio: . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 - 6 Plástico: . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 - 3

8.1 Conexión del sistema de

aspiración de viruta ¡Peligro! La inhalación de algunos tipos de serrín (por ejemplo de haya, roble y fresno) puede producir cáncer. – Utilice siempre un sistema de aspiración de viruta adecuado. – Utilice asimismo una máscara de protección contra el polvo, ya que no todo el serrín se recoge o se aspira. Si conecta el aparato a un sistema de aspiración de viruta: Conectar el sistema de aspiración de viruta o el aspirador móvil con la toma de aspiración de virutas (2). Coloque, si es necesario, el adaptador angular (3). Compruebe que el sistema de aspiración cumple los requisitos mencionados en el capítulo 16. "Datos técnicos". ¡Respete también las instrucciones de uso recogidas en el manual del sistema de aspiración de virutas!

8.2 Montaje del dispositivo de sujeción

para piezas El dispositivo de sujeción para piezas (11) puede estar montado en dos posiciones: – Para piezas anchas

Introducir el dispositivo de sujeción para piezas en el taladro posterior (35) de la mesa. – Para piezas estrechas

Introducir el dispositivo de sujeción para piezas en el taladro anterior (36) de la mesa.

8.3 Conexión a la red

¡Peligro! Corriente eléctrica Utilice la máquina sólo con una fuente de energía que cumpla los siguientes requisitos (véase también el capítulo 16. "Datos técnicos"): – La tensión y la frecuencia de red deben coincidir con los datos indicados en la placa de características de la máquina; – Protección por fusible mediante un interruptor de corriente FI con una corriente residual de 30 mA; – Las cajas de enchufe deben estar instaladas, conectadas a tierra y verificadas de acuerdo a las prescripciones. Pase el cable de alimentación de manera que no interfiera en el trabajo y no pueda resultar dañado. Utilice solamente cables alargadores de goma que tengan una sección suficiente (3 × 1,5 mm

En caso necesario, utilice cable alargador para exteriores. Para el uso al aire libre use únicamente extensiones eléctricas aprobadas y correspondientemente señaladas. Evite que la máquina se ponga en marcha por error. Asegúrese de que el interruptor esté apagado en el momento de conectar la máquina a la red eléctrica. Antes de iniciar el trabajo compruebe si los dispositivos de seguridad están en buen estado. Adopte una posición de trabajo correcta durante el serrado: – delante, en el lado de manejo de la máquina; – de frente a la sierra; – junto a la línea de corte de la hoja de sierra. ¡Peligro! Fije la pieza con el dispositivo de sujeción para piezas dependiendo de las posibilidades (11). ¡Peligro de aplastamiento! Durante la inclinación o el giro del cabezal de la sierra, no agarrar por la zona de las bisagras o por debajo del aparato. Sujete el cabezal de la sierra firmemente al inclinarlo. Utilice durante el trabajo: – Soporte para piezas de trabajo: con piezas largas, cuando estas caen de la mesa al ser cortadas; – Sistema de aspiración de viruta. Sierre sólo piezas cuyas dimensiones permitan una sujeción segura durante el trabajo. Presione constantemente la pieza de trabajo contra la mesa durante el trabajo y evite que se ladee; No frene nunca la hoja de sierra ejerciendo presión lateral; Existe peligro de accidente si la hoja de sierra se bloquea.

Posición de partida: – Bloqueo de transporte (16) retirado. – Cabezal de la sierra girado hacia arriba. – Límite de profundidad de corte (48) desactivado.

– La mesa giratoria está en la posición 0°, el mango de sujeción (22) para la mesa giratoria está apretado. – La inclinación del cabezal de la sierra respecto a la vertical será 0°, la palanca de fijación (14) para el ajuste de inclinación estará apretada. – Dispositivo de tracción totalmente atrás. – El tornillo de fijación (18) del dispositivo de tracción estará suelto. – Ajuste del tope de pieza (30): Aflojar el tornillo de fijación (31). Desplazar el tope deslizante (30) de la pieza (parte superior e inferior) de tal manera que la pieza quede lo mejor apoyada posible sin entrar en contacto con la hoja o con la cubierta protectora. Fijar con el tornillo de fijación (31). Serrado de la pieza de trabajo:

1. Presionar la pieza contra el tope y apretar con

el dispositivo de sujeción para piezas (11).

2. Para piezas de trabajo anchas: Tirar del

cabezal de la sierra hacia delante (hacia el usuario) (dispositivo de tracción).

3. Accionar el bloqueo de seguridad (29), pulsar

el interruptor de conexión y desconexión (27) y mantenerlo pulsado.

4. Bajar lentamente hacia abajo el cabezal de la

sierra por el mango y si es necesario moverlo hacia atrás (alejándolo del usuario). Al aserrar presionar el cabezal de la sierra sobre la pieza solo lo suficiente, de tal modo que la velocidad del motor no baje demasiado.

5. Aserrar la pieza en una sola operación.

6. Soltar el interruptor de conexión y

desconexión (27) y girar lentamente hacia atrás el cabezal de la sierra hacia la posición inicial superior.

9.2 Cortes de inglete

Posición de partida: – Bloqueo de transporte (16) retirado. – Cabezal de la sierra girado hacia arriba. – Límite de profundidad de corte (48) desactivado. – La inclinación del cabezal de la sierra respecto a la vertical será 0°, la palanca de fijación (14) para el ajuste de inclinación estará apretada. – Dispositivo de tracción totalmente atrás. – El tornillo de fijación (18) del dispositivo de tracción estará suelto. – Ajuste del tope de pieza (30): Aflojar el tornillo de fijación (31). Desplazar el tope deslizante (30) de la pieza (parte superior e inferior) de tal manera que la pieza quede lo mejor apoyada posible sin entrar en contacto con la hoja o con la cubierta protectora. Fijar con el tornillo de fijación (31). ADVERTENCIA - Solo con KGSV 72 Xact SYM: Alinear los topes de pieza (30) al ras (en una línea). (Es recomendable presionar los trinquetes de bloqueo (33) hacia abajo para que las dos superficies de mesa (9) / los dos topes de pieza (30) queden encajados en la posición angular 0°.) – Presionar las dos palancas de fijación (32) totalmente hacia abajo. Serrado de la pieza de trabajo:

1. Aflojar el mango de sujeción (22) de la mesa

giratoria y soltar el trinquete de bloqueo (21).

2. Ajustar el ángulo deseado.

Nota: Si el trinquete de bloqueo (21) está desplazado hacia arriba, la mesa giratoria se bloquea en las posiciones angulares 0°, 15°, 22,5°, 31,6°, 45° y 60°. Si el trinquete de bloqueo (21) está totalmente desplazado hacia abajo, la función de bloqueo está desactivada.

3. Apretar el mango de sujeción (22) de la mesa

giratoria. ¡Atención! Para que el ángulo de inglete no pueda modificarse durante el serrado, es preciso apretar la palanca de fijación (22) de la mesa giratoria (también en las posiciones de bloqueo).

4. Serrar la pieza tal y como se describe en

Posición de partida: – Bloqueo de transporte (16) retirado. – Cabezal de la sierra girado hacia arriba. – Límite de profundidad de corte (48) desactivado. – La mesa giratoria está en la posición 0°, el mango de sujeción (22) para la mesa giratoria está apretado. – Dispositivo de tracción totalmente atrás. – El tornillo de fijación (18) del dispositivo de tracción estará suelto. – Ajuste del tope de pieza (30): Aflojar el tornillo de fijación (31). Desplazar el tope deslizante (30) de la pieza (parte superior e inferior) de tal manera que la pieza quede lo mejor apoyada posible sin entrar en contacto con la hoja o con la cubierta protectora. Fijar con el tornillo de fijación (31). Para determinadas posiciones angulares puede que sea necesario sacar totalmente la parte derecha superior deslizante del tope (30) de la pieza, tras soltar previamente el tornillo de fijación (31). Volver a apretar el tornillo de fijación (31). (Tras realizar el corte con la sierra, volver a colocar la parte superior y fijar con el tornillo de fijación (31) para que no se pierda.) Serrado de la pieza de trabajo:

1. Soltar la palanca de fijación (14) para ajustar

la inclinación de la sierra.

2. Inclinar el brazo abatible despacio hasta

alcanzar la posición deseada: Tirar de la palanca de trinquete (12) hacia el lado del usuario = ajuste libre del brazo abatible, sin etapas. Desplazar la palanca de trinquete (12) hacia la parte trasera = bloqueo del brazo abatible en las distintas posiciones de bloqueo. Nota: El brazo abatible se bloquea en las posiciones angulares 0°, 22,5° y 33,9°.

3. Apretar la palanca de bloqueo (14) para el

ajuste de la inclinación. ¡Atención! Para que el ángulo de inclinación no pueda modificarse durante el serrado, es preciso apretar la palanca de bloqueo del brazo abatible (también en las posiciones de bloqueo).

4. Serrar la pieza tal y como se describe en

Nota: El corte a doble inglete es una combinación de corte a inglete y corte inclinado. Esto significa que la pieza se sierra oblicuamente respecto a la arista guía trasera y oblicua respecto a la parte superior. Posición de partida: – Bloqueo de transporte (16) retirado. – Cabezal de la sierra girado hacia arriba. – Límite de profundidad de corte (48) desactivado. – Mesa giratoria inmovilizada en la posición deseada. – Brazo basculante inclinado y bloqueado en el ángulo deseado respecto a la superficie de la pieza de trabajo. – Dispositivo de tracción totalmente atrás. – El tornillo de fijación (18) del dispositivo de tracción estará suelto. – Ajuste del tope de pieza (30): Aflojar el tornillo de fijación (31). Desplazar el tope deslizante (30) de la pieza (parte superior e inferior) de tal manera que la pieza quede lo mejor apoyada posible sin entrar en contacto con la hoja o con la cubierta protectora. Fijar con el tornillo de fijación (31). Para determinadas posiciones angulares puede que sea necesario sacar totalmente la parte derecha superior deslizante del tope (30) de la pieza, tras soltar previamente el tornillo de fijación (31). Volver a apretar el tornillo de fijación (31). (Tras realizar el corte con la sierra, volver a colocar la parte superior y fijar con el tornillo de fijación (31) para que no se pierda.) – Solo con KGSV 72 Xact SYM: Alinear los topes de pieza (30) al ras (en una línea). Presionar las dos palancas de fijación (32) totalmente hacia abajo. Serrado de la pieza de trabajo: ¡Peligro! En el caso del corte a doble inglete, la hoja de sierra es más fácilmente accesible debido a la fuerte inclinación – por ello existe un elevado riesgo de lesiones. Mantenga suficiente distancia respecto a la hoja de sierra. Serrar la pieza tal y como se describe en "Corte rectos".

Nota: El límite de profundidad de corte permite la preparación de ranuras junto con el dispositivo de tracción. Por ello, no se produce un corte seccionador sino que la pieza de trabajo sólo se sierra hasta determinada profundidad. Riesgo de rebote Al preparar ranuras es especialmente importante que no se aplique presión lateral sobre la hoja de sierra. ¡El cabezal de la sierra podría levantarse repentinamente hacia arriba! Utilice un dispositivo de sujeción para preparar ranuras. Evite la presión lateral en el cabezal de la sierra. Posición de partida: – Bloqueo de transporte (16) retirado. – Cabezal de la sierra girado hacia arriba. – Brazo basculante inclinado y bloqueado en el ángulo deseado respecto a la superficie de la pieza de trabajo. – Mesa giratoria inmovilizada en la posición deseada. – Dispositivo de tracción totalmente atrás. – El tornillo de fijación (18) del dispositivo de

racción estará suelto. Serrado de la pieza de trabajo:

1. Ajustar el límite de profundidad de corte (47) a

la profundidad deseada y fijar con una contratuerca.

2. Soltar el bloqueo de seguridad (29) y girar

hacia abajo el cabezal de la sierra para comprobar la profundidad de corte ajustada:

3. Realizar el corte de prueba.

4. Repetir los pasos 1 y 3 si es necesario, hasta

que esté ajustada la profundidad de corte deseada.

5. Serrar la pieza tal y como se describe en

simétricos Nota: Para el aserrado rápido y sencillo de ingletes con el sistema de topes simétricos ajustables. Posición de partida: – Bloqueo de transporte (16) retirado. – Cabezal de la sierra girado hacia arriba. – Límite de profundidad de corte (48) desactivado. – La mesa giratoria está en la posición 0°, el mango de sujeción (22) para la mesa giratoria está apretado. – La inclinación del cabezal de la sierra respecto a la perpendicular es habitualmente 0°. Para cortes especiales también es posible inclinar el cabezal de la sierra. La palanca de bloqueoESPAÑOLes

(14) para la posición de la inclinación está apretada. – El dispositivo de tracción debe bloquearse con el tornillo de fijación (18) en la posición trasera. – Asegúrese de que el tope de pieza (30) regulable esté correctamente ajustado y de que la pieza quede bien apoyada, sin entrar en contacto con la hoja ni con la cubierta protectora. Fijar ambos topes de pieza (30) con los tornillos de fijación (31). Ajustar el ángulo:

1. Coloque la escuadra regulable (34)

suministrada sobre el ángulo original (p. ej. en la esquina). Transfiera el ángulo original a la escuadra regulable (34).

2. Tirar de ambas palancas de fijación (32) hacia

arriba y aflojar la abrazadera.

3. Presionar totalmente hacia abajo los

trinquetes de bloqueo (33) para desactivar la función de bloqueo.

5. Transferir el ángulo de la escuadra regulable

(34) al sistema de topes deslizando simultáneamente las dos superficies de mesa (9) / los dos topes de pieza (30) hasta que toquen la escuadra regulable (34). Nota: Si los trinquetes de bloqueo (33) se encuentran en su posición alta, las dos superficies de mesa (9) / los dos topes de pieza (30) se bloquean en las posiciones angulares 45°, 22,5°, 0°, -22,5° y - 45°. Si el trinquete de bloqueo (33) está totalmente bajado, la función de bloqueo está desactivada.

6. Presionar las dos palancas de fijación (32)

totalmente hacia abajo para fijar esta posición. ¡Peligro! Para que el ángulo no pueda modificarse durante el aserrado, es preciso apretar hacia abajo ambas palancas de fijación (32) (también en las posiciones de bloqueo). Serrado de la pieza de trabajo:

7. Si es necesario, desplazar a un lado el tope

de pieza (30) opuesto. Presionar la primera pieza contra el tope izquierdo y fijar con el sistema de amarre de pieza (11), proceda a serrar, tal y como se describe en el apartado "Cortes rectos".

8. Si es necesario, desplazar a un lado el tope

de pieza (30) opuesto. Presionar la segunda pieza contra el tope derecho y fijar con el sistema de amarre de pieza, (11) proceda a serrar, tal y como se describe en el apartado "Cortes rectos". ¡Peligro! Antes de empezar cualquier trabajo de mantenimiento y de limpieza, extraiga el enchufe de la red. – Cualquier trabajo de mantenimiento o de reparación distinto a los descritos en este capítulo, deberá ser realizado exclusivamente por especialistas. – Sustituir las piezas dañadas, especialmente los dispositivos de seguridad, por piezas originales únicamente. Las piezas no verificadas ni homologadas por el fabricante podrían causar daños imprevisibles. – Después de los trabajos de mantenimiento y de limpieza, ponga de nuevo en funcionamiento el aparato y compruebe todos los dispositivos de seguridad.

10.1 Cambio de la hoja de sierra

¡Peligro de quemaduras! Poco después del corte, la hoja de sierra puede estar muy caliente. Deje que la hoja de sierra se enfríe. No limpie una hoja de sierra caliente con líquidos combustibles. Riesgo de heridas cortantes incluso con la hoja de sierra parada Al soltar y apretar el tornillo de sujeción (40) la cubierta protectora oscilante (7) debe estar girada sobre la hoja de sierra. Use guantes durante el cambio de la hoja de sierra.

1. Extraer el enchufe de la red.

2. Colocar el cabezal de la sierra en la posición

3. Bloquear la hoja de sierra: presionar el botón

de bloqueo y girar a la vez con la otra mano la hoja de sierra hasta que el botón de bloqueo encaje. Mantener presionado el botón de bloqueo.

4. Desatornillar el tornillo de sujeción con la

arandela (40) en el eje de la hoja de sierra utilizando una llave macho hexagonal (17) girando en el sentido de las agujas del reloj (rosca izquierda).

5. Soltar el bloqueo de seguridad (29),

desplazar hacia arriba la cubierta protectora oscilante (7) y sujetarla.

6. Quitar con cuidado la brida exterior (41) y la

hoja de sierra (42) del eje de la hoja de sierra y volver a cerrar la cubierta protectora oscilante. ¡Peligro! No use detergentes (por ejemplo, para eliminar restos de resinas) que puedan corroer los componentes de aleación ligera de la sierra, ya que podría afectar a la resistencia de la misma.

7. Limpiar las superficies de sujeción:

– Eje de la hoja de sierra (45), – Hoja de sierra (42), – Brida exterior (41), – Brida interior (44). ¡Peligro! ¡Colocar correctamente la brida interior! ¡De lo contrario, la sierra podría bloquearse o la hoja podría aflojarse! La brida interior se asienta correctamente si la ranura circular indica hacia la hoja de sierra y la parte plana hacia el motor.

8. Encajar la brida interior (44).

9. Soltar el bloqueo de seguridad (29),

desplazar hacia arriba la cubierta protectora oscilante (7) y sujetarla. 10.Coloque la hoja nueva - Respete el sentido de giro: ¡Visto desde la parte izquierda (abierta), la flecha de la hoja debe coincidir con la dirección de la flecha (43) situada en la cubierta de la hoja de sierra! ¡Peligro! Utilice únicamente hojas de sierra que cumplan los requerimientos y los datos indicados en este manual de instrucciones. Utilice únicamente hojas de sierra adecuadas que hayan sido diseñadas para la velocidad máxima (véase "Datos técnicos"). En caso de usar hojas de sierra inadecuadas o deterioradas, la fuerza centrífuga podría lanzar partes de las mismas de forma similar a una explosión. Las hojas de sierra diseñadas para cortar madera o materiales similares deben cumplir la norma EN 847-1. No es posible utilizar: – Hojas de sierra de acero de corte rápido de alta aleación (HSS); – Hojas de sierra deterioradas; – Ni muelas de tronzar. ¡Peligro! – Monte la hoja usando solamente piezas originales. – No utilice anillos reductores sueltos, la hoja podría aflojarse. – Las hojas deben montarse centradas de forma que giren uniformemente y sin sacudidas. De este modo se evita que se aflojen durante el funcionamiento. 11.Volver a cerrar la cubierta protectora oscilante (7). 12.Colocar la abrazadera exterior (41) - El lado plano debe mirar hacia el tornillo de apriete con la arandela (40). 13.Atornillar el tornillo de sujeción con arandela (40) en el sentido contrario al de las agujas del reloj (rosca izquierda) y apretar firmemen- te con la mano. 14.Bloquear la hoja de sierra: presionar el botón de bloqueo (15) y girar a la vez con la otra mano la hoja de sierra hasta que el botón de bloqueo encaje. Mantener presionado el botón de bloqueo. ¡Peligro! – No prolongar la llave hexagonal. – No apriete el tornillo de sujeción golpeando sobre la llave hexagonal. 15.Apretar bien el tornillo de sujeción (40) con la llave hexagonal (17). 16.Comprobar el funcionamiento. Para ello, soltar el bloqueo de seguridad (29) y plegar la sierra hacia abajo. – La cubierta protectora oscilante debe liberar la hoja de sierra al girar hacia abajo sin tocar otras piezas. – Al plegar hacia arriba la sierra a la posición inicial, la cubierta protectora oscilante debe cubrir automáticamente la hoja de sierra. – Girar manualmente la hoja de sierra. La hoja de sierra debe poder girarse en cada posición de ajuste posible sin tocar otras piezas.

10.2 Cambiar la pieza suplementaria de

la mesa ¡Peligro! En caso de que alguna pieza suplementaria de la mesa (20) estuviera dañada, existe el riesgo de que se adhieran pequeños objetos entre la pieza suplementaria de la mesa y la hoja de sierra, y ésta última se bloquee. ¡Cambie las piezas suplementarias dañadas inmediatamente!

1. Desatornillar los tornillos en la pieza

suplementaria de la mesa. Si fuera necesario, girar la mesa giratoria e inclinar el cabezal de la sierra para poder alcanzar los tornillos.

2. Extraer la pieza suplementaria de la mesa.

3. Colocar la nueva pieza.

4. Apretar bien los tornillos.

10.3 Ajustar el tope de la pieza de

1. Aflojar los tornillos Allen (46).

2. Alinear el tope de la pieza (30) de tal modo

que esté exactamente en ángulo recto respecto a la hoja de sierra si la mesa giratoria encaja en la posición 0°.

3. Apretar los tornillos Allen (46).

10. Mantenimiento y conservación

10.4 Ajustar el láser de recorte

Para realizar el ajuste se necesita una llave hexagonal de 2,5 mm. Coloque un tablón con una línea vertical en el tope de pieza para poder ver mejor el rayo láser.

1. Girar el tornillo (38) y de este modo ajustar el

rayo láser paralelo a la hoja de sierra (42).

2. Girar el tornillo (37) O BIEN (39) para así

ajustar el rayo láser paralelo a la hoja de sierra (42).

3. Girar el tornillo (37) Y (39) para así ajustar la

distancia a la hoja de sierra (42).

4. Repetir los pasos 1 a 3, si fuera necesario.

10.5 Limpiar aparato

Use un cepillo o aspirador para quitar las virutas y el polvo del / de los: – Dispositivos de ajuste; – Elementos de mando; – Aberturas de ventilación del motor; – Espacio debajo de la pieza suplementaria de la mesa; – Espacio debajo de la mesa giratoria (accesible desde las aberturas de la parte trasera); – Láser de recorte; – Iluminación del área de corte

10.6 Almacenaje del aparato

¡Peligro! Guárdelo de tal manera que una persona no autorizada no pueda conectarlo. Asegúrese de que nadie pueda resultar herido con el aparato parado. ¡Atención! No guarde nunca la máquina a la intemperie sin protección ni en un ambiente húmedo.

Antes de cada uso Elimine las virutas con el aspirador o con un pincel. Revisar que ni el cable ni el enchufe de red presentan daños, y si fuera necesario solicitar su reparación a un electricista cualificado. Comprobar todas partes móviles para ver si pueden moverse libremente en todo el área de movimiento. Asegúrese de que la cubierta protectora oscilante (7) funciona correctamente y de que no está atascada. Su función es liberar la hoja de sierra al girar hacia abajo, sin tocar otras piezas. Al plegar hacia arriba la sierra hacia la posición inicial, la cubierta protectora oscilante debe cubrir automáticamente la hoja de sierra. Si alguna parte del aparato estuviese defectuosa o no funciona correctamente, repárela antes de volver a utilizarlo. Periódicamente, según las condiciones de utilización. Revise todas las uniones atornilladas y apriételas si es necesario. Comprobar la función de restauración del cabezal de la sierra (éste debe regresar a la posición inicial superior mediante fuerza elástica) y hacer sustituir el resorte si es necesario. Engrasar ligeramente los elementos de guiado. – Utilizar en el caso de piezas largas a izquierda y derecha de la sierra soportes apropiados. – Al aserrar pequeñas secciones utilizar un tope adicional (como tope adicional puede servir p. ej. una tablilla de madera adecuada que esté atornillada al tope del aparato). – Para aserrar una tabla abombada (deformada) (49) colocar la parte abombada hacia fuera en el tope de la pieza. – No serrar piezas de canto sino colocarlas planas sobre la mesa giratoria. Utilice únicamente accesorios Metabo originales. Utilice únicamente accesorios que cumplan los requerimientos y los datos indicados en este manual de instrucciones. A Spray de mantenimiento, limpieza y reparación para eliminar restos de resina y para conservar las superficies metálicas: 0911018691 B Aspiradora universal Metabo (véase el catálogo) C Bastidores inferiores: Soporte universal para máquinas UMS: 6.31317 Soporte para máquinas KSU 251: 6.29005 Soporte para máquinas KSU 401: 6.29006 D Hoja de sierra Power Cut: 6.28009 216 × 2,4 / 1,8 × 30 24 WZ 5° neg para buenos resultados en cortes longitudinales y transversales de madera maciza. E Hoja de sierra Precision Cut Classic: 6.28060 216 × 2,4 / 1,8 × 30 40 WZ 5° neg para buenos resultados en cortes longitudinales y transversales de madera maciza y chapas de aglomerado. F Hoja de sierra Multi Cut Classic: 6.28066 216 × 2,4 / 1,8 × 30 60 FZ/TZ 5° neg para buenos resultados en cortes longitudinales y transversales de materiales revestidos, laminados, plásticos y perfiles de aluminio. G Hoja de sierra Precision Cut: 6.28041 216 x 2,4 x 30 48 WZ 5° para resultados muy buenos en cortes longitudinales y transversales de madera maciza. H Hoja de sierra Multi Cut: 6.28083 216 x 2,4 x 30 60 FZ/TZ 5° neg para resultados de corte muy buenos de materiales revestidos, laminados, plásticos y perfiles de aluminio. Para consultar el programa completo de accesorios, véase www.metabo.com o nuestro catálogo. ¡Peligro! Sólo electricistas especializados pueden realizar reparaciones en las herramientas eléctricas. Si observa daños en el cable de alimentación del aparato deberá sustituirlo por un cable de alimentación original marca Metabo. En caso de tener herramientas eléctricas de Metabo que necesite ser reparadas, diríjase a su representante de Metabo. En la página www.metabo.com encontrará las direcciones correspondientes. En la página www.metabo.com puede usted descargarse las listas de repuestos. Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de aparatos, embalaje y accesorios usados. Sólo para países de la UE: no tire las herramientas eléctricas a la basura doméstica. Según la directiva europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos y las correspondientes legislaciones nacionales, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de modo respetuoso con el medio ambiente. A continuación se describen problemas y averías que usted mismo puede eliminar. Si las medidas correctoras descritas aquí no le sirven, consulte el capítulo 13. "Reparación". ¡Peligro! Muchos accidentes están relacionados especialmente con problemas y averías. Por lo tanto: Antes de proceder a la eliminación de cualquier fallo, extraiga siempre el enchufe de la red. Después de corregir la avería, reactive todos los elementos de seguridad y pruebe la máquina. No debe existir función de corte. Bloqueo de transporte enclavado: Retirar el bloqueo de transporte. Bloqueo de seguridad enclavado: Liberar bloqueo de seguridad. Capacidad de serrado insuficiente Hoja de sierra desafilada (la hoja de sierra muestra puntos de quemadura en su lateral); Hoja de sierra para el material inapropiada (véase el capítulo 12."Accesorios"); Hoja de sierra deformada: Cambiar la hoja de sierra (véase el capítulo 10. "Mantenimiento"). La sierra vibra intensamente Hoja de sierra deformada: Cambiar la hoja de sierra (véase el capítulo 10. "Mantenimiento"). Hoja de sierra montada incorrectamente: Instalar correctamente la hoja de sierra (véase el capítulo 10. "Mantenimiento"). La mesa giratoria se mueve con dificultad Virutas debajo de la mesa giratoria: Eliminar las virutas. KGSV 72 Xact SYM: El ajuste del ángulo se desplaza con dificultad al deslizar las superficies de mesa (9). Virutas debajo de la mesa giratoria: Eliminar las virutas. El espacio debajo de la mesa giratoria es accesible desde las aberturas de la parte trasera. Notas explicativas sobre la información de la página 3. Nos reservamos el derecho a efectuar modificaciones en función de las innovaciones tecnológicas. U =Tensión de la red I =Corriente nominal F =Protección mínima por fusible

=Potencia de entrada nominal IP =Grado de protección

=Número de revoluciones en ralentí

=Velocidad máxima de corte D =Diámetro de la hoja de sierra (exterior) d = Agujero de la hoja de sierra (interior) b =Ancho máximo de diente de la hoja de sierra

=Rango de ángulo del ajuste del cabezal de la sierra

=Rango de ángulo de la mesa giratoria

SYM1 =Ángulo exterior del sistema de topes A =Dimensiones (largo x ancho x alto) m =Peso Requisitos para un sistema de aspiración de virutas:

=Diámetro de la conexión de la boquilla de aspiración

=Presión negativa mínima en la boquilla de aspiración

=Velocidad mínima del aire en la boquilla de aspiración Sección máxima de la pieza, véase la tabla en la página 4. ~ Corriente alterna Máquina de la clase de seguridad II Las especificaciones técnicas aquí indicadas están sujetas a rangos de tolerancia (conforme a las normas vigentes). Valores de emisiones Estos valores permiten evaluar las emisiones de la herramienta eléctrica y compararlas con las

11. Consejos y trucos

14. Protección medioambiental

15. Problemas y averías

16. Datos técnicosESPAÑOLes

de otras herramientas eléctricas. Dependiendo de las condiciones de uso, del estado de la herramienta eléctrica o de las herramientas que se utilicen, la carga real puede ser mayor o menor. Para realizar la valoración tenga en cuenta las pausas de trabajo y las fases de trabajo a carga reducida. Determine, a partir de los valores estimados, las medidas de seguridad para el operario, p. ej. medidas organizativas. Niveles acústicos típicos compensados A

=Nivel de intensidad acústica

=Nivel de potencia acústica

=Inseguridad ¡Use auriculares protectores!PORTUGUÊS pt
