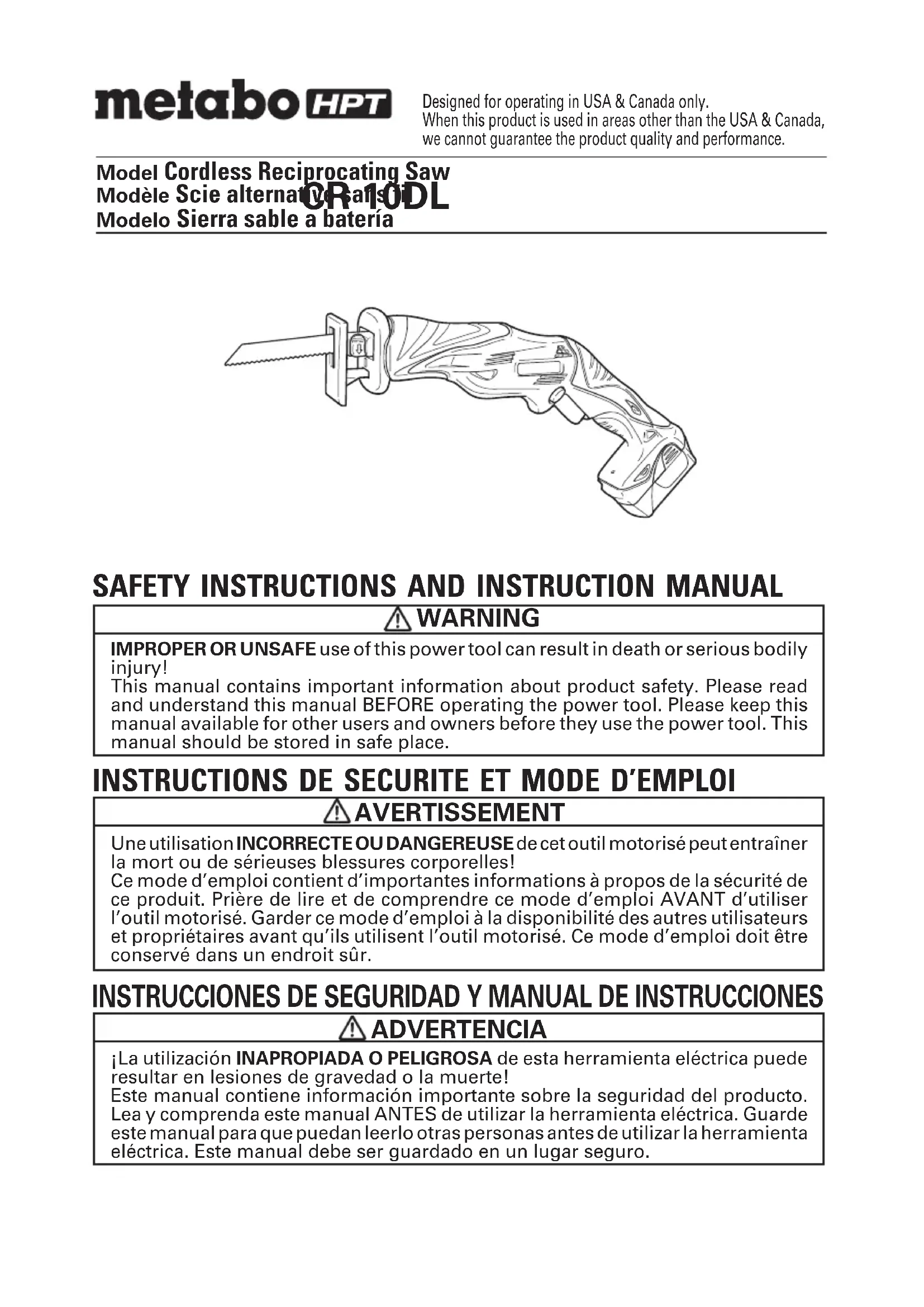

MODE D'EMPLOI CR 10DL METABO

INSTRUCTIONS DE SECURITE ET MODE D’EMPLOI AVERTISSEMENT Une utilisation INCORRECTE OU DANGEREUSE de cet outil motorisé peut entraîner la mort ou de sérieuses blessures corporelles! Ce mode d’emploi contient d’importantes informations à propos de la sécurité de ce produit. Prière de lire et de comprendre ce mode d’emploi AVANT d’utiliser l’outil motorisé. Garder ce mode d’emploi à la disponibilité des autres utilisateurs et propriétaires avant qu’ils utilisent l’outil motorisé. Ce mode d’emploi doit être conservé dans un endroit sûr.

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d’emploi avant d’utiliser ou d’entretenir cet outil motorisé. La plupart des accidents causés lors de l’utilisation ou de l’entretien de l’outil motorisé proviennent d’un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l’on reconnaît une situation de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées. Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien. Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur l’outil motorisé et dans ce mode d’emploi. NE JAMAIS utiliser cet outil motorisé d’une manière qui n’est pas spécifiquement recommandée par metabo HPT.

SIGNIFICATION DES MOTS D’AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures. PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine. REMARQUE met en relief des informations essentielles. SECURITE AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX CONCERNANT LES OUTILS ÉLECTRIQUES

Lire tous les avertissements de sécurité et toutes les instructions. Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves. Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement. Le terme "outil électrique", utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux outils à piles (sans fil).

1) Sécurité de l’aire de travail

a) Maintenir l'aire de travail propre et bien éclairée. Les endroits encombrés ou sombres sont propices aux accidents. b) Ne pas utiliser d'outils électriques en présence de liquides, gaz ou poussière inflammables, au risque de provoquer une explosion. Les outils électriques créent des étincelles susceptibles d'enflammer la poussière. c) Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utiliser un outil électrique. Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique

a) Les prises de l'outil électrique doivent correspondre à la prise secteur. Ne jamais modifier la prise. Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse. Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de choc électrique. b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs. Le risque de choc électrique est accru en cas de mise à la masse du corps. c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. Si l'eau pénètre dans l'outil, cela augmente les risques de choc électrique. d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l'outil électrique. Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pièces mobiles. Les cordons endommagés ou usés augmentent les risques de choc électrique. 02Fre_CR10DL_US 10/9/12, 3:55 PM19Français

e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur. L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de choc électrique. f) Si vous devez utiliser un outil électrique dans un endroit humide, utilisez une alimentation protégée contre les courants résiduels. L'utilisation d'un dispositif de protection contre les courants résiduels réduit le risque de choc électrique.

3) Sécurité personnelle

a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique. Ne pas utiliser d'outil électrique si vous êtes sous l'influence de drogues, d'alcool ou de médicaments. Pendant l'utilisation d'outils électrique, un instant d'inattention peut entraîner des blessures graves. b) Utiliser un équipement de protection individuelle. Toujours porter des verres de protection. L'utilisation d'équipements de protection tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures. c) Empêcher les démarrages intempestifs. Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher à une source d'alimentation et/ou une batterie, de ramasser l'outil au sol ou de le transporter. Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entraîner des accidents. d) Retirer toute clé de sécurité ou clé avant de mettre l'outil électrique en marche. Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures. e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail. Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles. f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles. Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles. g) En cas de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'ils soient correctement raccordés et utilisés. L'utilisation d'un dispositif de collecte de la poussière peut réduire les dangers associés à la poussière.

4) Utilisation et entretien d'un outil électrique

a) Ne pas forcer sur l'outil électrique. Utiliser l'outil électrique adapté à vos travaux. Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu. b) Ne pas utiliser l'outil électrique si l'interrupteur ne le met pas en position de marche et d'arrêt. Tout outil ne pouvant être contrôlé par l'interrupteur est dangereux et doit être réparé. c) Débrancher la prise ou retirer la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques. Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique. d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l'outil ou ces instructions utiliser l'outil électrique. Les outils électriques sont dangereux entre les mains d'utilisateurs non habilités. e) Entretenir les outils électriques. Vérifier l'absence de mauvais alignement ou d'arrêt, d'endommagement de pièces ou toute autre condition susceptible d'affecter l'opération de l'outil. Si l'outil est endommagé, le faire réparer avant utilisation. De nombreux accidents sont dus à des outils mal entretenus. f) Maintenir les outils coupants aiguisés et propres. Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler. g) Utiliser l'outil électrique, les accessoires et les mèches de l'outil, etc. conformément à ces instructions en tenant compte des conditions d'utilisation et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles pour lesquelles il a été conçu est dangereuse.

5) Utilisation et entretien de la batterie

a) Recharger la batterie uniquement avec le chargeur recommandé par le fabricant. Un chargeur inadéquat pour le type de batterie peut entraîner un risque d’incendie en cas d’utilisation avec une autre batterie. b) Utiliser les outils électriques uniquement avec les batteries spécifiées. L’utilisation d’autres batteries peut entraîner un risque de blessures et d’incendie. 02Fre_CR10DL_US 1/7/09, 17:2220Français

3. NE JAMAIS toucher la lame de l’outil avec des

mains nues pendant le fonctionnement.

4. La scie alternativa à batterie fonctionannt sans fil,

bien avoir conscience qu’elle est constamment prête à fonctionner.

5. Lors d’un travail en position élevée, évacuer tout

le monde de l’aire de travail et ne pas oublier qu’on travaille en hauteur.

6. NE JAMAIS toucher les parties mobiles.

NE JAMAIS placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l’outil.

7. NE JAMAIS utiliser l’outil sans que tous les

dispositifs de sécurité ne soient en place. NE JAMAIS faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d’un dispositif ou d’une caractéristique de sécurité, s’assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l’outil.

8. Utiliser l’outil correct

Ne pas forcer sur un petit outil ou accessoire pour faire le travail d’un outil de grande puissance. Ne pas utiliser un outil pour un usage pour lequel il n’a pas été prévu: par exemple, ne pas utiliser une scie circulaire pour couper des branches d’arbre ou des bûches.

9. NE JAMAIS utiliser un outil motorisé pour des

applications autres que celles spécifiées. NE JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifiées dans le mode d’emploi.

10. Manipuler l’outil correctement

Utiliser l’outil de la façon indiquée dans ce mode d’emploi. Ne pas laisser tomber ou lancer l’outil. NE JAMAIS permettre que l’outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé.

11. Maintenir toutes les vis, tous les boulons et les

couvercles fermement en place. Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifier leurs conditions périodiquement.

12. Ne pas utiliser les outils motorisés si le revêtement

de plastique ou la poignée est fendu. Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution. De tels outils ne doivent pas être utilisés avant d’être réparé.

13. Les lames et les accessoires doivent être

fermement montés sur l’outil. Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l’outil doivent être fixés et serrés fermement.

14. NE JAMAIS utiliser un outil défectueux ou qui

fonctionne anormalement. c) Lorsque la batterie est inutilisée, la garder à l’écart d’objets métalliques comme des trombones, des pièces de monnaie, des clés, des clous, des vis ou autres petits objets métalliques pouvant raccorder les bornes. La connexion des bornes peut entraîner des blessures ou un incendie. d) En cas d’utilisation dans des conditions extrêmes, du liquide peut être émis de la batterie. Éviter tout contact. en cas de contact accidentel, rincer à l’eau. Si le liquide entre en contact avec les yeux, consulter un médecin. Le liquide émis par la batterie peut entraîner des irritations et des brûlures.

a) Faire entretenir l'outil électrique par un technicien habilité à l'aide de pièces de rechange identiques exclusivement. Cela garantira le maintien de la sécurité de l'outil électrique.

La poussière résultant d'un ponçage, d'un sciage, d'un meulage, d'un perçage ou de toute autre activité de construction renferme des produits chimiques qui sont connus par l'Etat de Californie pour causer des cancers, des défauts de naissance et autres anomalies de reproduction. Nous énumérons ci-dessus certains de ces produits chimiques:

Plomb des peintres à base de plomb,

Silice cristalline des briques et du ciment et autres matériaux de maçonnerie, et

Arsenic et chrome du bois d'oeuvre traité chimiquement. Le risque d'exposition à ces substances varie en fonction de la fréquence d'exécution de ce genre de travail. Pour réduire l'exposition à ces produits chimiques, travailler dans un lieu bien ventilé, et porter un équipement de protection agréé, par exemple un masque anti-poussière spécialement conçu pour filter les particules microscopiques. REGLES DE SÉCURITÉ SPÉCIFIQUES ET SYMBOLES

1. Tenir l’outil électrique par les surfaces isolées

permettant de l’agripper pour effectuer une opération où l’accessoire de coupe peut entrer en contact avec des fils électriques masqués. Le contact de l’accessoire de coupe avec un fil sous tension peut transmettre du courant dans les pièces métalliques exposées de l’outil et communiquer une décharge électrique à l'opérateur.

2. TOUJOURS porter des protecteurs d’oreille lors

de l’utilisation de l’outil pendant de longues périodes. Une exposition prolongée à un son de forte intensité peut endommager l’ouïe de l’utilisateur. 02Fre_CR10DL_US 10/9/12, 3:53 PM21Français

Si l’outil n’a pas l’air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l’utiliser immédiatement et le

aire réparer par un centre de service metabo HPT autorisé.

15. Manipuler l’outil motorisé avec précaution.

Si un outil motorisé tombe ou frappe un matériau dur accidentellement, il risque d’être déformé, fendu ou endommagé.

16. Ne pas essuyer les parties en plastique avec du

solvant. Les solvants comme l’essence, les diluants, la benzine, le tétrachlorure de carbone et l’alcool peuvent endommager et fissurer les parties en plastique. Ne pas les essuyer avec de tels solvants. Essuyer les parties en plastique avec un chiffon doux légèrement imbibé d’une solution d’eau savonneuse et sécher minutieusement.

17. TOUJOURS porter des lunettes des protections

conformes aux exigences des dernières révisions du standard ANSI Z87.1.

18. TOUJOURS faire attention avec les objets enterrés,

par exemple des câbles souterrains. Le fait de toucher des câbles ou des fils électriques sous tension avec l’outil risque de provoquer un choc électrique. Vérifier qu’il n’y a pas d’objets enterrés, par exemple des câbles électriques, dans le mur, le plancher ou le plafond où l’on va travailler.

19. Définitions pour les symboles utilisés sur cet outil

.................... courant continu no ................... vitesse sans charge ---/min ............ rotations ou mouvements de va-et- vient par minute

Une utilisation incorrecte ou dangereuse des chargeurs de batterie peut entraîner la mort ou des blessures graves.

LIRE TOUT CE MODE D'EMPLOI

1. Ce manuel renferme des consignes de sécurité et

d’utilisation importantes pour le chargeur de batterie modèle UC10SFL.

Avant d’utiliser le chargeur de batterie, lire toutes les étiquettes d’instruction et de précaution apposées sur (1) le chargeur de batterie, (2) la batterie, et (3) le produit utilisant la batterie. Pour réduire tout risque de blessure, NE recharger QUE les batteries rechargeables metabo HPT utilisées dans le modèle BCL1015. Les autres types de batterie pourraient exploser et provoquer des blessures ou des dommages.

4. Ne pas exposer le chargeur à la pluie ni à la neige.

5. L’utilisation d’un accessoire non recommandé ou

non vendu par le fabricant du chargeur de batterie risque de provoquer un feu, une décharge électrique ou des blessures.

6. Pour réduire tout risque de dommage de la fiche

et du cordon électrique, débrancher le cordon du chargeur en tirant sur la fiche.

7. Vérifier que le cordon est placé de façon que

personne ne puisse marcher dessus, se prendre les pieds dedans, ni l’endommager ou le soumettre à des contraintes.

8. Ne pas utiliser de cordon de rallonge si cela n’est

pas absolument nécessaire. L’utilisation d’un cordon de rallonge incorrect pourrait entraîner un feu ou une décharge électrique. Si l’on doit utiliser un cordon de rallonge, s’assurer que: a. Les broches de la rallonge ont les mêmes numéro, taille et forme que celles de la fiche du chargeur ; b. Le cordon de rallonge est correctement raccordé et en bon état électrique ; c. Le calibre du fil doit être au moins suffisant pour l’intensité nominale CA (ampères) du chargeur de batterie spécifiées dans le tableau ci-dessous. Tableau 1 CALIBRE MINIMUM RECOMMANDÉ POUR LES CORDONS DE RALLONGE

DES CHARGEURS DE BATTERIE

Intensité nominale d’entrée CA (ampères)* Calibre du cordon Egal ou mais non Longueur de cordon en pieds (mètres) supérieur à inférieur à 25 (7.5) 50 (15) 100 (30) 150 (45)

• Si l’intensité nominale d’entrée du chargeur de batterie est donnée en watts et non en ampères, calculer la capacité en ampères correspondante en divisant la capacité en ampères par la capacité de tension, par exemple: 1,250 watts 125 volts = 10 ampères

9. Ne pas utiliser le chargeur si son cordon ou sa fiche

sont endommagés - Le remplacer immédiatement.

10. Ne pas utiliser le chargeur s’il a reçu un coup, s’il

est tombé ou endommagé de toute autre manière. L’apporter à un réparateur qualifié.

11. Ne pas démonter le chargeur ni le produit qui reçoit

la batterie ; si un entretien ou des réparations sont nécessaires, les apporter à un réparateur qualifié. Un remontage incorrect pourrait provoquer une décharge électrique ou un feu.

12. Pour réduire tout risque de décharge électrique,

débrancher le chargeur de la prise secteur avant tout entretien ou nettoyage. Il ne suffit pas de sortir la batterie.

Pour pouvoir utiliser la scie circulaire à batterie, il faudra recharger la batterie. Avant d’utiliser le chargeur de batterie modèle UC10SFL., bien lire attentivement toutes les consignes et les avertissements signalés sur le chargeur, sur la batterie ou dans ce manuel. PRECAUTION:

PROVOQUER DES BLESSURES. Pour éviter tout risque de blessure, observer les consignes suivantes:

Une utilisation incorrecte de la batterie ou du chargeur de batterie risque de provoquer des blessures. Pour éviter tout risque de blessure:

1. NE JAMAIS démonter la batterie.

2. NE JAMAIS jeter la batterie au feu, même si elle

est endommagée ou complètement usée. La batterie risque d’exploser au feu.

3. NE JAMAIS court-circuiter la batterie.

4. NE JAMAIS insérer d’objets dans les ouïes

d’aération du chargeur. Il pourrait en résulter un choc électrique ou des dommages du chargeur.

5. NE JAMAIS effectuer la recharge à l’extérieur.

Eloigner la batterie des rayons directs du soleil et utiliser exclusivement dans des endroits à faible humidité et bien aérés.

6. NE JAMAIS effectuer la recharge si la température

est inférieure à 32°F (0°C) ou supérieure à 104°F (40°C). Le fait de charger la batterie à des températures inférieures à 32°F (0°C) ou supérieures à 104°F (40°C) peut nuire à la qualité du chargement et réduire la durée de vie de la batterie.

7. NE JAMAIS raccorder deux chargeurs de batterie

8. NE JAMAIS insérer de corps étrangers dans

l’orifice de la batterie ou du chargeur de batterie.

9. NE JAMAIS utiliser de transformateur-élévateur

10. NE JAMAIS utiliser de générateur de moteur ni

d’alimentation CC pour la recharge.

11. NE JAMAIS ranger la batterie ni le chargeur de

batterie dans un lieu où la température peut atteindre ou dépasser 104°F (40°C).

12. TOUJOURS alimenter le chargeur sur une prise

secteur domestique standard (120 volts). L’utilisation du chargeur à une autre tension peut entraîner une surchauffe et endommager le chargeur.

13. TOUJOURS attendre au moins 15 minutes entre

deux recharges pour éviter toute surchauffe du chargeur.

14. TOUJOURS débrancher le cordon d’alimentation

de la prise secteur lorsqu’on ne se sert pas du chargeur.

Pour prolonger sa durée de vie, la batterie lithium-ion est équipée d'une fonction de protection qui coupe automatiquement l'alimentation. Dans les cas 1 à 3 décrits ci-dessous, il est possible que le moteur s'arrête lorsque vous utilisez ce produit, même si vous actionnez le commutateur. Il ne s'agit pas d'un dysfonctionnement, mais du fonctionnement normal de la protection.

1. Lorsque la charge restante de la batterie diminue ,

le moteur s'arrête. Dans ce cas de figure, chargez immédiatement la batterie.

2. En cas de surcharge de l'outil, actionnez le

commutateur de l'outil et éliminez les causes de la surcharge. Vous pouvez ensuite recommencer à utiliser l'outil.

3. En cas de surchauffe due à un travail trop intensif,

l’alimentation de la batterie peut se couper. Dans ce cas, arrêtez toute utilisation de la batterie et laissez-la refroidir. Vous pouvez ensuite recommencer à l’utiliser. En outre, respectez la précaution et l’avertissement suivants. 02Fre_CR10DL_US 1/7/09, 17:2223Français

AVERTISSEMENT Afin d’éviter toute fuite de la batterie, génération de chaleur, émission de fumée, explosion et inflammation, respectez scrupuleusement les précautions suivantes :

1. Assurez-vous que les copeaux et la poussière ne

s’accumulent pas sur la batterie.

Lorsque vous travaillez, assurez-vous que les copeaux et la poussière ne tombent pas sur la batterie.

Assurez-vous que les copeaux et la poussière qui tombent sur l’outil lorsque vous travaillez ne s’accumulent pas sur la batterie.

Ne conservez pas une batterie inutilisée dans un endroit qui est exposé aux copeaux et à la poussière.

Avant de stocker une batterie, retirez tous les copeaux et la poussière qui ont pu y adhérer et ne la conservez pas avec des pièces métalliques (vis, clous, etc.).

2. Ne percez pas la batterie à l’aide d’un objet pointu

tel qu’un clou. Ne la frappez pas à l’aide d’un marteau. Ne marchez pas dessus, ne la lancez pas et ne la soumettez pas un à choc physique important.

3. N’utilisez pas une batterie dont l’extérieur est

déformé ou laisse penser qu’elle est défectueuse.

4. N’insérez pas la batterie à l’envers (pôles inversés).

5. Ne raccordez pas directement la batterie à une

prise électrique ou à un allume-cigare.

6. N’utilisez pas la batterie à d’autres fins que celle

7. En cas d’échec du chargement d’une batterie,

même après un certain délai, arrêtez immédiatement le rechargement.

8. N’exposez pas la batterie à des températures ou à

une pression élevées (four à micro-ondes, séchoir, conteneur sous haute pression).

9. Maintenez à la batterie à l’écart de toute flamme en

cas de détection d’une fuite ou d’une mauvaise odeur.

10. Ne pas utiliser à proximité d’une source puissante

d’électricité statique.

11. En cas de fuite de la batterie, de mauvaise odeur,

de génération de chaleur, de décoloration, de déformation ou d’anomalie en cours d’utilisation, de rechargement ou d’entreposage, ôtez immédiatement la batterie de l’équipement ou du chargeur de batterie et ne l’utilisez plus. PRECAUTION

1. En cas de projection dans les yeux de liquide ayant

fuit de la batterie, ne vous frottez pas les yeux, rincez-les à l’eau claire et contactez immédiatement un médecin. En l’absence de traitement, le liquide peut détériorer l’oeil.

2. En cas de projection de liquide ayant fuit de la

batterie sur votre peau ou vos vêtements, rincez immédiatement ces derniers à l’eau claire (au robinet). Le liquide peut provoquer une irritation de la peau.

3. En cas de détection de rouille, de mauvaise odeur,

de surchauffe, de décoloration, de déformation et/ ou autres anomalies lors de la première utilisation de la batterie, n’utilisez pas cette dernière et renvoyez-la au fournisseur ou au fabricant.

DESCRIPTION FONCTIONNELLE REMARQUE: Les informations contenues dans ce mode d’emploi sont conçues pour assister l’utilisateur dans une utilisation sans danger et un entretien de l’outil motorisé. NE JAMAIS utiliser ni entreprendre une révision de l’outil sans avoir d’abord lu et compris toutes les instructions de sécurité contenues dans ce manuel. Certaines illustrations dans ce mode d’emploi peuvent montrer des détails ou des accessoires différents de ceux de l’outil motorisé utilisé.

Batterie (BCL1015) Levier Support de lame Bouton de sécurité Interrupteur Batterie Capuchon en caoutchouc Boîtier Lame Socle 02Fre_CR10DL_US 1/7/09, 17:2225Français

2. Chargeur de batterie (UC10SFL)

Moteur DC motor Vitesse à vide 0 – 2,700 / min Course 1/2" (13 mm) Capacité Tuyau en acier doux: Diam. ext. 1" (25 mm) Tuyau en chlorure de vinyl: Diam. ext. 1-3/4" (45 mm) Bois: Profondeur 2" (50 mm) Plaque d’acier doux: 5/32" (4 mm) Modèle BCL1015 Type Batterie ion-lithium Batterie Tension CC 10.8 V / 12 V maximum Fréquence de recharge et Environ 1,000 fois de décharge Poids 2.6 lbs. (1.2 kg) Source d’alimentation d’entrée Monophasée : CA 120 V 60 Hz Durée de recharge Environ 40 min. (À une température de 68°F (20°C)) Tension de charge CC 10.8 V Courant de charge CC 2.0 A Poids 0.8 lbs. (0.35 kg) REMARQUE : La durée de recharge peut varier en fonction de la température et de la tension de la source d’alimentation.

2. Chargeur de batterie (UC10SFL)

Plaque signalétique Plaque de précaution Corps Orifice d’installation de la batterie Lampe témoin Fig. 2 02Fre_CR10DL_US 1/7/09, 17:2226Français

Coupe de tuyaux en métal et en acier inoxydable.

Coupe de différents bois de charpente.

Coupe de plaques en acier doux et de plaques d'aluminium.

Coupe de résines synthétiques, comme résine phénolique et chlorure de vinyl.

Installation de la batterie Aligner la batterie sur la fente de la poignée de l’outil et la glisser à l’intérieur. Toujours insérer la batterie à fond, jusqu’à ce qu’elle se bloque avec un petit déclic. Sinon, elle risque de tomber accidentellement de l’outil et de blesser l’opérateur ou d’autres personnes alentour (Fig. 3).

Retrait de la batterie Sortir la batterie de la poignée de l’outil tout en appuyant sur le taquet (2 taquets) de la batterie (Fig. 3).

ASSEMBLAGE ET FONCTIONNEMENT

Fig. 4 Batterie Lampe témoin Fig. 3 Taquet Poignée Insérer Batterie Tirer vers l'extérieur Pousser

1. Brancher la fiche du chargeur de batterie dans la prise.

Ne pas utiliser le cordon électrique s’il est endommagé. Le faire réparer immédiatement.

2. Insérer la batterie dans le chargeur de batterie.

Insérer la batterie dans le chargeur de batterie comme indiqué à la Fig. 4.

Quand la batterie est raccordée au chargeur de batterie, la recharge commence et la lampe témoin s’allume. REMARQUE: Si la lampe ne s’allume, débrancher la fiche de la prise et vérifier si la batterie est insérée correctement.

Quand la batterie est rechargée à fond, la lampe témoin ne s’allume. REMARQUE: Le temps de recharge de la batterie devient plus long si la température est basse ou que la tension d’alimentation est trop faible. Si la lampe témoin ne s’éteint pas bien qu’il se soit écoulé plus de quatre heures après le début de la recharge, arrêter la recharge et consulter son SERVICE APRES-VENTE metabo HPT AGREE.

REMARQUE: Avant de brancher le chargeur dans la prise, vérifier les points suivants:

La tension de la source d’alimentation est indiquée sur la plaque signalétique.

Le cordon n’est pas endommagé.

Ne pas effectuer de recharge à une tension supérieure à la tension indiquée sur la plaque signalétique. Cela brûlerait le chargeur. 02Fre_CR10DL_US 1/7/09, 17:2227Français

Température admissible d’une batterie rechargeable La température admissible des batteries rechargeables est indiquée dans le tableau ci-dessous, et les batteries qui ont chauffé devront être laissées à refroidir pendant quelque temps avant de pouvoir être rechargées. Tableau 2

Durée de recharge Le Tableau 3 montre le temps de recharge nécessaire en fonction du type de batterie. Tableau 3 Temps de recharge (en minutes approx.) à 20°C REMARQUE: Le temps de recharge peut varier en fonction de la température ambiante et de la tension d’alimentation.

4. Débrancher le chargeur de batterie de la prise.

ATTENTION: Ne pas débrancher la fiche de la prise en tirant sur le cordon. Pour éviter tout dommage lorsqu’on débranche la fiche de la prise, bien tenir la fiche proprement dite.

5. Retirer la batterie du chargeur de batterie.

Sortir la batterie du chargeur tout en la soutenant de la main. Comment prolonger la durée de vie des batteries

Recharger les batteries avant qu’elles ne soient complètement épuisées. Quand la puissance de l’outil utilisé faiblit, l’éteindre et recharger la batterie. Si l’outil continue d’être utilisé jusqu’à épuisement du courant électrique, la batterie risque d’être endommagée et sa durée de vie se raccourcira.

Eviter d’effectuer la recharge sous des températures élevées. Une batterie est toujours chaude immédiatement après son utilisation. Si la batterie est rechargée immédiatement après utilisation, les substances chimiques internes risquent de se détériorer et la durée de vie de la batterie se raccourcira. Laisser la batterie refroidir un moment avant de l’utiliser. ATTENTION:

Si le chargeur a fonctionné pendant longtemps de suite, il sera chaud, ce qui risque de provoquer des pannes. Lorsque la recharge est terminée, laisser le chargeur refroidir pendant environ 15 secondes avant de passer à la recharge suivante.

Si l’on recharge la batterie lorsqu’elle est chaude, soit parce qu’elle vient de fonctionner, soit parce qu’elle est en plein soleil, il se peut que la lampe témoin ne s’allume pas. La batterie ne se rechargera pas. Dans ce cas, laisser la batterie refroidir avant de la recharger.

Si le chargeur de batterie ne fonctionne pas alors que la batterie est installée correctement, il s’agit probablement d’une anomalie de la batterie ou du chargeur. Les porter au service après-vente agréé.

Vérifier l’aire de travail pour s’assurer qu’il n’y a ni débris ni désordre. Evacuer toutes les personnes non nécessaires au travail. S’assurer que l’éclairage et la ventilation sont satisfaisants. UTILISATION

1. Montage de la lame

L’outil utilise un mécanisme amovible qui permet de monter et de démonter les lames de scie sans l’aide de clé ni d’aucun autre outil. (1) Actionner la gâchette plusieurs fois de suite de façon que le levier sorte complètement du logement. Ensuite, couper l’interrupteur et sortir la batterie. (Fig. 5.) PRECAUTION: Bien s’assurer que l’interrupteur est coupé et que la batterie est retirée pour éviter tout risque d’accident. Tension de Capacité de la batterie (Ah) la batterie (V) 1.5 Ah

10.8 BCL1015 40 min.

Batteries Température à laquelle la rechargeables batterie peut être rechargée BCL1015 32°F — 122°F (0°C — 50°C) Fig. 5 Levier Boîtier 02Fre_CR10DL_US 1/7/09, 17:2228Français

(2) Pousser le levier dans le sens de la flèche, indiqué sur la Fig. 6, marquée sur le levier. (Fig. 6) (3) Insérer la lame à fond dans la petite fente, à l’extrémité du plongeur, en appuyant sur le levier. Il est possible d’orienter la lame vers le haut ou vers le bas. (Fig. 7, Fig. 8) (4) Quand on relâche le levier, la force de ressort ramène automatiquement le levier sur la position correcte. (Fig. 9) (5) De la main, tirer deux ou trois fois de suite sur le dos de la lame pour vérifier qu’elle est solidement fixée. En tirant sur la lame, l’on saura qu’elle est correctement montée si l’on entend un déclic et que le levier bouge légèrement. (Fig. 10.) PRECAUTION: Lorsqu’on tire sur la lame, bien veiller à ne tirer que sur le dos de la lame. L’on risque de se blesser si l’on tire sur d’autres sections.

2. Démontage de la lame

(1) Actionner la gâchette plusieurs fois de suite de façon que le levier sorte complètement du couvercle avant. Ensuite, couper l’interrupteur et sortir la batterie. (Fig. 5.) PRECAUTION: Bien s’assurer que l’interrupteur est coupé et que la batterie est retriée pour éviter tout risque d’accident. (2) Après avoir poussé le levier dans le sens de la flèche de la Fig. 6, tourner la lame de façon qu’elle soit orientée vers le bas. La lame doit tomber sous l’effet de son propre poids. Si la lame ne tombe pas, tirer dessus avec la main. PRECAUTION: Ne jamais toucher la lame de scie tout de suite après l’utilisation. Le métal sera chaud et l’on pourrait se brûler.

SI LA LAME EST CASSEE

Même si la lame est cassée et qu’elle reste à l’intérieur de la petite fente du plongeur, elle devrait tomber si l’on tourne le manchon de support dans le sens de la flèche, que l’on fixe le manchon de support et que l’on oriente la lame vers le bas. Si elle ne tombe pas, la sortir en procédant comme suit. (1) Si la section cassée de la lame sort de la petite fente du plongeur, tirer sur la section cassée pour sortir la lame. Fig. 6 Levier Fig. 7 Fig. 8 Lame Fente de plongeur Lame Fente de plongeur Fig. 9 Levier Fig. 10 Levier Lame 02Fre_CR10DL_US 1/7/09, 17:2229Français

(2) Si la section cassée de la lame est dissimulée à l’intérieur de la petite fente du plongeur, accrocher la lame à l’aide de l’extrémité d’une autre lame et la sortir. (Fig. 11) ENTRETIEN ET INSPECTION DE LA MONTURE DE LAME (1) Après l’utilisation, souffler toute sciure, terre, sable, humidité, etc. à l’aide d’une brosse, etc., pour garantir le bon fonctionnement de la monture de lame. (2) Comme indiqué sur la Fig. 12, graisser périodiquement tout le pourtour du support de lame avec du fluide de coupe, etc. REMARQUE: Une utilisation continue de l’outil sans nettoyer ni graisser la section où la lame de scie est montée risque d’entraîner un manque de nervosité du levier en raison d’une accumulation de sciure et de copeaux. Dans ce cas, tirer le capuchon de caoutchouc prévu sur le levier dans le sens de la flèche comme indiqué sur la Fig. 13, et retirer le capuchon de caoutchouc de levier. Puis nettoyer l’intérieur du support de lame, avec un jet d’air par exemple, et bien graisser. Pour remonter le capuchon de caoutchouc, l’enfoncer à fond sur le levier. A ce moment, s’assurer qu’il n’y a pas de jeu entre le support de lame et le capuchon de caoutchouc, et s’assurer que la section d’installation de la lame de scie fonctionne sans problème. ATTENTION: Ne pas utiliser de lame de scie avec un orifice de lame usé. La lame pourrait se détacher, ce qui entraînerait des blessures corporelles. (Fig. 14) Fig. 13

Desserrer le boulon à tête hexagonole avec une clé Allen et déplacer le socle vers l’avant, comme l’indiquent les fig. 15 et 16. Serrer légèrement le boulon à tête hexagonole, s’assurer que le socle ne bouge pas d’avant en arrière et serrer le boulon à tête hexagonole à fond. Vérifier que le socle ne touche pas la lame.

4. S’assurer que la batterie est montée correctement.

Eviter de le transporter avec le doigt sur l’interrupteur. Un démarrage brusque pourrait entraîner des blessures inattendues.

Veiller à ce que la sciure, la terre, l’humidité, etc. ne pénètrent pas à l’intérieur de l’outil par la section du plongeur pendant le fonctionnement. Si ce genre de matériaux se sont accumulés la section du plongeur, toujours nettoyer avant l’utilisation.

Pendant l’utilisation, appuyer le socle contre le matériau pour couper. Les vibrations risquent d’endommager la lame si le socle n’est pas appuyé fermement contre la pièce. Par ailleurs, l’extrémité de la lame peut entrer en contact avec la paroi interne du tube, ce qui risque d’endommager la lame.

Sélectionner une lame de la longueur appropriée. Idéalement, la longueur qui ressort du socle de la lame après soustraction de la distance de course doit être plus grande que le matériau (voir Fig. 17 et Fig. 19). Si l’on coupe un gros tuyau ou une pièce de bois volumineuse qui dépassent la capacité de coupe de la lame, la lame risque d’entrer en contact avec la paroi interne du tube ou avec le bois, etc., ce qui provoquera des dommages. (Fig. 18, Fig. 20)

Pour prolonger sa durée de vie, la batterie lithium- ion est équipée d’une fonction de protection qui coupe automatiquement l’alimentation. Par conséquent, en cas de surcharge de l’outil, il est possible que le moteur s’arrête. Il ne s’agit cependant pas d’un dysfonctionnement, mais du fonctionnement normal de la protection. Dans ce cas, actionnez le commutateur de l’outil et éliminez les causes de la surcharge.

1. Fonctionnement de l’interrupteur

(1) Bouton de sécurité L’outil est équipé d’un bouton de sécurité. Pour actionner la gâchette, déplacer le bouton sur la droite. Déplacer le bouton sur la gauche pour faire fonctionner l’outil. (Fig. 21, Fig. 22) PRECAUTION: Toujours verrouiller l’interrupteur lorsqu’on transporte ou qu’on range l’outil afin d’éviter tout risque de démarrage accidentel. (2) Gâchette L’outil est équipé d’un interrupteur à gâchette avec mécanisme de vitesse variable. L’outil se met en marche ou s’arrête en appuyant sur la gâchette et en la relâchant. La vitesse de frappe du plongeur de lame se règle en faisant varier la pression sur la gâchette, de la vitesse minimale à la vitesse maximale indiquée sur la plaque signalétique. Appuyer davantage pour accroître la vitesse, et relâcher la pression pour réduire la vitesse.

Appuyer le socle fermement contre la pièce.

Ne jamais appuyer trop fort sur la lame pendant la coupe. Cela pourrait facilement casser la lame.

Il arrive que le moteur se grippe, selon la combinaison du matériau à couper et de la lame utilisée. Quand le moteur se grippe, arrêter immédiatement l’outil. Fig. 17 Fig. 18 Fig. 19 Fig. 20 Course Course Fig. 21 Fig. 22 Bouton de sécurité Verrouillé Bouton de sécurité Libre 02Fre_CR10DL_US 1/7/09, 17:2231Français

(1) Fixer solidement la pièce avant de procéder. (Fig. 23) (2) Pour la coupe de métaux, utiliser de l’huile de machine appropriée (huile de turbine, etc.). Si l’on n’utilise pas d’huile de machine liquide, appliquer de la graisse sur toute la surface de la pièce. PRECAUTION: La durée de service de la lame diminuera considérablement si l’on n’utilise pas d’huile de machine.

Lors de la coupe de bois, s’assurer que la pièce est solidement fixée avant de commencer. (Fig. 24) PRECAUTION: Ne jamais appuyer trop fort sur la lame pendant la coupe. Par ailleurs, bien penser à appuyer le socle solidement contre la pièce.

4. Sciage de lignes courbes

Il est recommandé d’utiliser la lame BIMETAL mentionnée au page 34 car elle est solide et qu’elle se casse rarement. PRECAUTION: Ralentir la vitesse d’avance pour couper le matériau en petits arcs circulaires. Une vitesse excessive risque de casser la lame.

5. Attaque en plein bois

Avec cet outil, il est possible d’effectuer des coupes de poche dans des panneaux de contreplaqué et des panneaux de bois mince. La coupe de poche s’effectue en toute facilité avec la lame installée à l’envers, comme indiqué aux Fig. 26, 28 et 30. Utiliser une lame aussi courte et épaisse que possible. Il est recommandé d’utiliser la lame BIMETAL No. 107 mentionnée dans la page 34. Procéder avec précaution pour effectuer la coupe de poche et observer les procédures suivantes. (1) Appuyez la partie inférieure (ou la partie supérieure) du socle contre le matériau. Tirer sur la gâchette tout en maintenant l’extrémité de la lame éloignée du matériau. (Fig. 25, Fig. 26) (2) Relever lentement la poignée et couper petit à petit avec la lame de scie. (Fig. 27, Fig. 28) (3) Tenir le corps de l’outil fermement jusqu’à ce que la lame aient complètement coupé le matériau. (Fig. 29, Fig. 30) Fig. 23 Fig. 24 Fig. 25 Fig. 26 Fig. 27 Fig. 28 Fig. 29 Fig. 30 PRECAUTION:

Eviter les attaques en plein matériau avec les métaux. Cela endommagerait facilement la lame.

Ne jamais tirer sur la gâchette alors que l’extrémité de la lame est appuyée contre le matériau. La lame s’endommagera facilement si elle entre en contact avec le matériau.

Veiller impérativement à couper le matériau lentement et en tenant le corps de l’outil fermement. Si l’on appuie trop fort sur la lame pendant l’opération de coupe, la lame risque de s’endommager facilement. 02Fre_CR10DL_US 1/7/09, 17:2232Français

6. Utilisation de l’éclairage

Appuyez sur le déclencheur pour allumer le témoin. Le témoin reste allumé tant que vous appuyez sur le déclencheur. Le témoin s'éteint dès que vous avez relâché le déclencheur (Fig. 31). ATTENTION: Ne pas regarder directement la lumière au risque de provoquer des blessures oculaires.

7. Témoin du niveau de charge de la batterie

Vous pouvez vérifier le niveau de charge de la batterie en appuyant sur le déclencheur lorsque l'outil électrique est à vide. Le témoin du niveau de charge de la batterie s'allume lorsque la charge est très faible. Dans ce cas, chargez la batterie (Fig. 32). REMARQUE :

Le niveau auquel le témoin du niveau de charge de la batterie s'allume dépend de la température ambiane, des caractéristiques de la batterie, etc. Ce témoin doit donc uniquement être utilisé à des fins indicatives.

Le témoin du niveau de charge de la batterie peut s'allumer en cas de surcharge de l'outil électrique. Cela n'indique pas que la batterie est déchargée. Vérifiez le niveau de la batterie lorsque l'outil tourne à vide. Déclencheur Témoin Fig. 31 Témoin du niveau de charge de la batterie Fig. 32 02Fre_CR10DL_US 1/7/09, 17:2233Français

PRÉCAUTION: Sortir la batterie avant toute opération d’inspection ou d’entretien.

1. Contrôle de la lame

L’utilisation continue d’une lame émoussée ou endommagée pourrait réduire l’efficacité de coupe et provoquer une surchage du moteur. Remplacer la lame par une nouvelle dès que des traces d’abrasion apparaissent.

Des vis mal serrées sont dangereuses. Les inspecter régulièrement et vérifier qu’elles sont serrées à fond. PRÉCAUTION: Il serait extrêmement dangereux d’utiliser cet outil électrique avec des vis mal serrées.

3. Entretien du moteur

Le bobinage de l’ensemble moteur est le ”cœur" même de l’outil électro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l’huille ou de l’eau.

4. Vérifier s’il y a de la poussière.

Enlever la poussière avec un chiffon doux ou un chiffon humecté d’eau savonneuse. Ne pas utiliser de décolorant, chlorure, essence ou diluant, car ces produits pourraient endommager le plastique.

5. Mise au rebut d’une batterie usée

Ne pas jeter la batterie usée aux ordures ménagères. La batterie risque d’exploser si elle est incinérée. L’appareil que vous avez acheté renferme une batterie rechargeable. La batterie est recyclable. Lorsqu’elle a atteint sa limite de service, selon les lois des états et les lois locales, il peut être illégal de jeter cette batterie aux ordures ménagères. Vérifier auprès de son service de ramassage d’ordures les options de recyclage et la procédure correcte de mise au rebut.

Ranger dans un lieu dont la température est inférieure à 104°F (40°C), et hors de portée des enfants.

7. Entretien et réparation

Tous les outils motorisés de qualité auront éventuellement besoin d’une réparation ou du remplacement d’une pièce à cause de l’usure normale de l’outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués uniquement par UN CENTRE DE SERVICE metabo HPT AUTORISÉ.

8. Liste des pièces de rechange

A: No. élément B: No. code C: No. utilisé D: Remarques PRECAUTION: Les réparations, modifications et inspections des outils électriques metabo HPT doivent être confiées à un service après-vente metabo HPT agréé. Il sera utile de présenter cette liste de pièces au service après-vente metabo HPT agréé lorsqu’on apporte un outil nécessitant des réparations ou tout autre entretien. Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question. MODIFICATIONS: Les outils électriques metabo HPT sont constamment améliorés et modifiés afin d’incorporer les tous derniers progrès technologiques. En conséquence, il est possible que certaines pièces (c.-à-d. no. de code et/ou dessin) soient modifiées sans avis préalable. 02Fre_CR10DL_US 1/7/09, 17:2234Français

TOUJOURS utiliser UNIQUEMENT des pièces de rechange et des accessoires metabo HPT. Ne jamais utiliser de pièce de rechange ou d’accessoires qui ne sont pas prévus pour être utilissl avec cet outil. En cas de doute, contacter metabo HPT pour savoir si une pièce de rechange ou un accessoire particulier peuvent être utilisés en toute sécurité avec votre outil. L’utilisation de tout autre attachement ou accessoire peut être dangereux et peut causer des blessures ou des dommages mécaniques. REMARQUE: Les accessoires sont sujets à changement sans obligation de la part de metabo HPT. ACCESSOIRES STANDARD ACCESSOIRES EN OPTION.....vendus séparément
