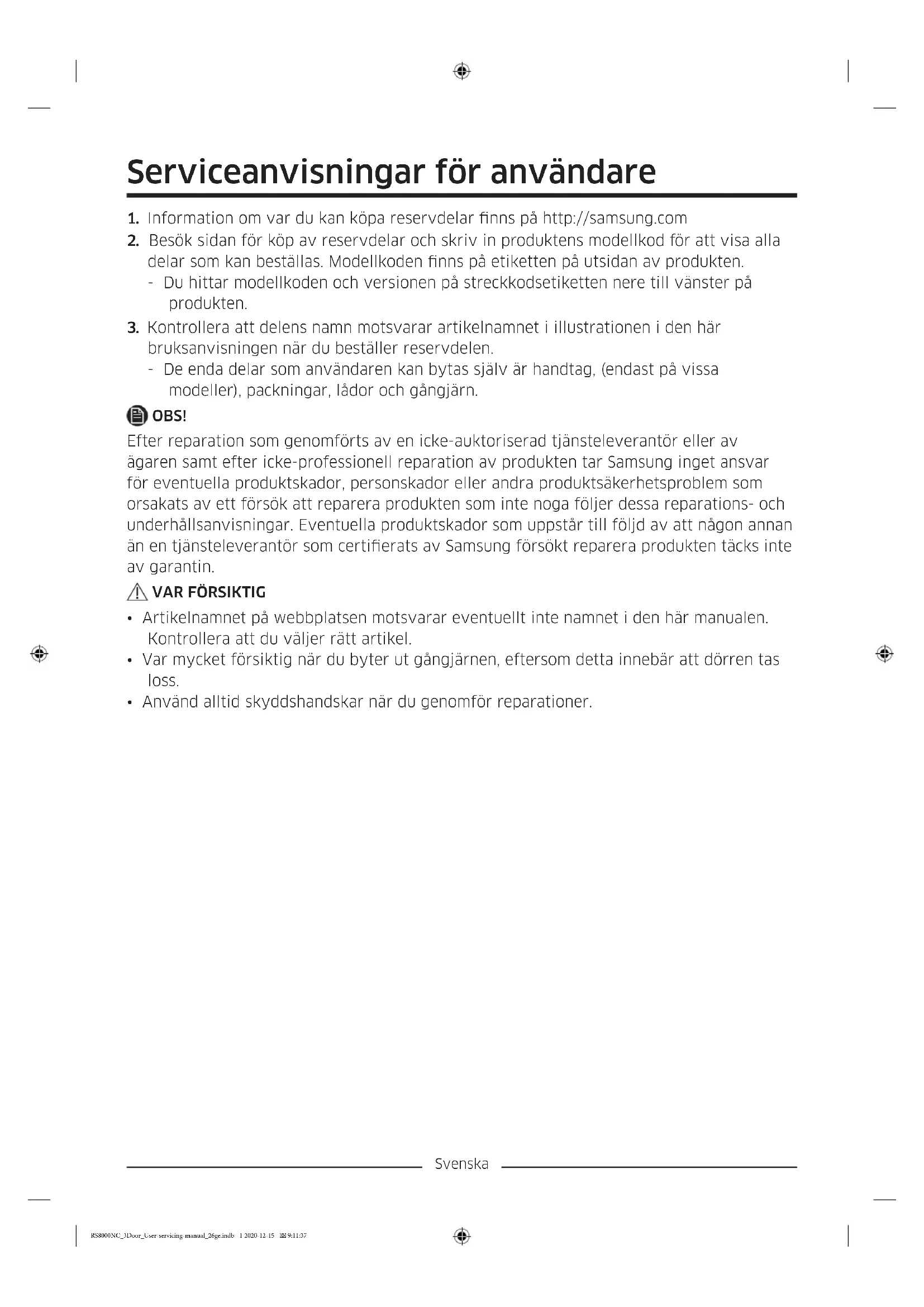

BRUKSANVISNING RS68N8240SL SAMSUNG

1. Information om var du kan köpa reservdelar nns på http://samsung.com

2. Besök sidan för köp av reservdelar och skriv in produktens modellkod för att visa alla

delar som kan beställas. Modellkoden nns på etiketten på utsidan av produkten. - Du hittar modellkoden och versionen på streckkodsetiketten nere till vänster på produkten.

3. Kontrollera att delens namn motsvarar artikelnamnet i illustrationen i den här

bruksanvisningen när du beställer reservdelen. - De enda delar som användaren kan bytas själv är handtag, (endast på vissa modeller), packningar, lådor och gångjärn. OBS! Efter reparation som genomförts av en icke-auktoriserad tjänsteleverantör eller av ägaren samt efter icke-professionell reparation av produkten tar Samsung inget ansvar för eventuella produktskador, personskador eller andra produktsäkerhetsproblem som orsakats av ett försök att reparera produkten som inte noga följer dessa reparations- och underhållsanvisningar. Eventuella produktskador som uppstår till följd av att någon annan än en tjänsteleverantör som certierats av Samsung försökt reparera produkten täcks inte av garantin.

• Artikelnamnet på webbplatsen motsvarar eventuellt inte namnet i den här manualen. Kontrollera att du väljer rätt artikel.

• Var mycket försiktig när du byter ut gångjärnen, eftersom detta innebär att dörren tas loss.

• Använd alltid skyddshandskar när du genomför reparationer. RS8000NC_3Door_User-servicing-manual_26ge.indb 1 2020-12-15 9:11:37Svenska Det faktiska utseendet och medföljande delar till kylskåpet kan skilja sig åt beroende på modell och land.

01 Övre gångjärn 02 Packning 03 Låda 04 Handtag (endast på tillämpliga modeller) 05 Nedre gångjärn 06 Streckkodsetikett Byta ut handtag Så här ser modellnamnet ut: XXXX**. Asteriskerna ersätts av olika tecken beroende på modellen. Asteriskerna i modellkoden indikerar en modellvariant och kan ersättas av (0–9) eller (A–Z) i modellkoden.

• Var försiktig så att du inte repar dörren när du byter ut handtaget.

• Tryck ordentligt i handtagen vid stöden. Kontrollera att det inte nns något glapp mellan stöden och dörren.

• Dra åt skruvarna hårt när du sätter fast handtaget.

• Kontrollera att handtaget sitter fast ordentligt innan du använder produkten. RS8000NC_3Door_User-servicing-manual_26ge.indb 2 2020-12-15 9:11:37Svenska Verktyg som behövs (följer inte med) Spårmejsel Ta loss handtagen

2. Vrid skruvmejseln 90 grader moturs och

luta den sedan något utåt. RS8000NC_3Door_User-servicing-manual_26ge.indb 3 2020-12-15 9:11:37Svenska

3. Dra försiktigt ut handtaget framåt för

4. Upprepa stegen ovan på det andra

Var försiktig så att du inte tappar brickorna som krävs för att fästa handtagen igen. För att fästa handtagen

1. Fäst handtagsstöden på fästena.

2. Tryck ordentligt i handtagen vid stöden.

Kontrollera och säkerställ att handtagen sitter fast ordentligt. OBS! Kontrollera att det inte nns något glapp mellan stöden och dörren. RS8000NC_3Door_User-servicing-manual_26ge.indb 4 2020-12-15 9:11:38Svenska Byta ut packningar

Tryck fast packningen ordentligt. Annars nns det risk för att det läcker kalluft ur kylskåpet. Ta bort packningen Öppna dörren och ta ut packningen ur dörren. Sätta in packningen Tryck in en ny packning i kylskåpsdörren. Kontrollera att det inte nns något glapp mellan den nya packningen och dörren. RS8000NC_3Door_User-servicing-manual_26ge.indb 5 2020-12-15 9:11:38Svenska Byta ut lådor

Kontrollera att lådan är helt inskjuten i skenan vid montering. Ta bort universallådan Lyft framsidan på lådan upp och dra ut. Ta bort grönsaks-/torrlådan Ta ut grönsakslådan från kylen eller torrlådan från frysen.

1. Ta först bort de omgivande

universallådorna om det behövs.

2. Ta bort locket om ditt kylskåp har ett lock

(A) för grönsaks-/torrlådan. För att göra detta, skjut ut locket medan du håller ner spärrhakarna på vardera sidan om locket.

3. Dra försiktigt ut grönsaks-/torrlådan.

Sätta tillbaka lådor Lådorna sätts tillbaka i steg med motsatt ordningsföljd till hur de togs ut RS8000NC_3Door_User-servicing-manual_26ge.indb 6 2020-12-15 9:11:38Svenska Byta ut gångjärn För att byta ut gångjärnen måste du först ta bort dörren.

• Var mycket försiktig när du tar loss dörrarna, eftersom de är tunga.

• Lägg ett mjukt underlag, till exempel en kartong, på golvet innan du ställer dörren på den och byter ut gångjärnet, så att dörren inte repas.

• Eftersom gångjärnen ska hanteras försiktigt och det krävs två eller era personer för att byta ut dem rekommenderar vi att du tillkallar professionell teknisk servicepersonal.

• Om du tar bort gångjärnet utan att hålla i dörren kan dörren falla och orsaka skada.

• Se till att gångjärnsaxeln sitter säkert på gångjärnet.

• Kontrollera att gångjärnet sitter ordentligt fast vid själva kylskåpet.

• Se till att kabelkontakterna är korrekt anslutna.

• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet. VARNING

• Minst två personer behöver samarbeta för att luta/lägga ned kylskåpet.

• Koppla bort strömsladden innan du vänder dörrarna. Verktyg som behövs (följer inte med) Phillips-skruvmejsel Spårmejsel Skiftnyckel (10 mm) Allennyckel (5 mm) RS8000NC_3Door_User-servicing-manual_26ge.indb 7 2020-12-15 9:11:39Svenska Byta ut gångjärnen Koppla bort vattenledningen

• Se till att vattenslangarna ansluts med överensstämmande färger. (Endast för utmatningsmodellen.)

• För att undvika vattenläckage ska varje vattenslang föras in helt till mitten av den transparenta kopplingen. (Endast för utmatningsmodellen.)

• Se till att vattenslangens yta inte är skadad. (Endast för utmatningsmodellen.)

1. Från baksidans underdel på kylskåpet

drar du ut vattenledningen på framsidan. OBS! Kylskåpets vattenledning är en vattencirkuleringsledning som ansluter vattenröret från vattenkällan med slangen från vattenltreringssystemet på kylskåpet.

2. Om du vill koppla bort slangarna håller

du den transparenta kopplingen (A) intryckt och avlägsnar vattenslangen(B).

Använd inte för mycket kraft på kopplingen. Den kan gå sönder. Ta bort dörrarna

Dörren kan ramla av eller välta och skadas under följande steg. För att undvika en olycka ska du vara extremt försiktig när du utför de här stegen.

1. Använd en Phillips-skruvmejsel för att

skruva bort gångjärnsskydden (A) längst upp på dörrarna.

2. Öppna dörrarna för att lossa på

gångjärnen och ta bort gångjärnsskydden. När skydden har tagits bort stänger du dörrarna igen. RS8000NC_3Door_User-servicing-manual_26ge.indb 8 2020-12-15 9:11:39Svenska

3. Koppla bort kabelhärvan.

4. Lyft klämman försiktigt.

OBS! För att undvika skador på klämman eller person, lyft inte klämman med våld.

5. Dra i klämman för att avlägsna den.

6. Öppna dörren 90 grader. Håll i dörren och

Om du tar bort handtaget utan att hålla i dörren kan dörren falla och orsaka skada. RS8000NC_3Door_User-servicing-manual_26ge.indb 9 2020-12-15 9:11:40Svenska Nedre höger gångjärn

1. Ta bort nedre höger gångjärn (bild 1)

2. Sätt tillbaka nedre höger gångjärn på rätt

3. Fäst nedre höger gångjärn och dra åt

med tre skruvar i hålen (bilder 4, 5).

4. Nedre höger gångjärn korrekt monterad

visas på bilderna 5, 6. RS8000NC_3Door_User-servicing-manual_26ge.indb 10 2020-12-15 9:11:40Svenska Nedre vänster gångjärn

1. Ta nedre vänster gångjärn (bild 1) och

sätt sedan på rätt plats (bilder 1)

2. Fäst nedre vänster gångjärn och dra åt

med tre skruvar i hålen (bilder 2, 3).

3. Nedre vänster gångjärn korrekt monterad

visas på (bilderna 3, 4). RS8000NC_3Door_User-servicing-manual_26ge.indb 11 2020-12-15 9:11:41Svenska Anslut vattenslangarna igen När kylskåpet har yttats genom ingången, återanslut vattenslangarna.

• Se till att vattenslangarna ansluts med överensstämmande färger.

• För att undvika vattenläckage ska varje vattenslang föras in helt till mitten av den transparenta kopplingen.

• När du har anslutit vattenslangarna ska du föra in dem under skåpet och hänga dem på kroken.

• Se till att kabelkontakterna är korrekt anslutna.
