KÄYTTÖOHJE RS68N8240SL SAMSUNG

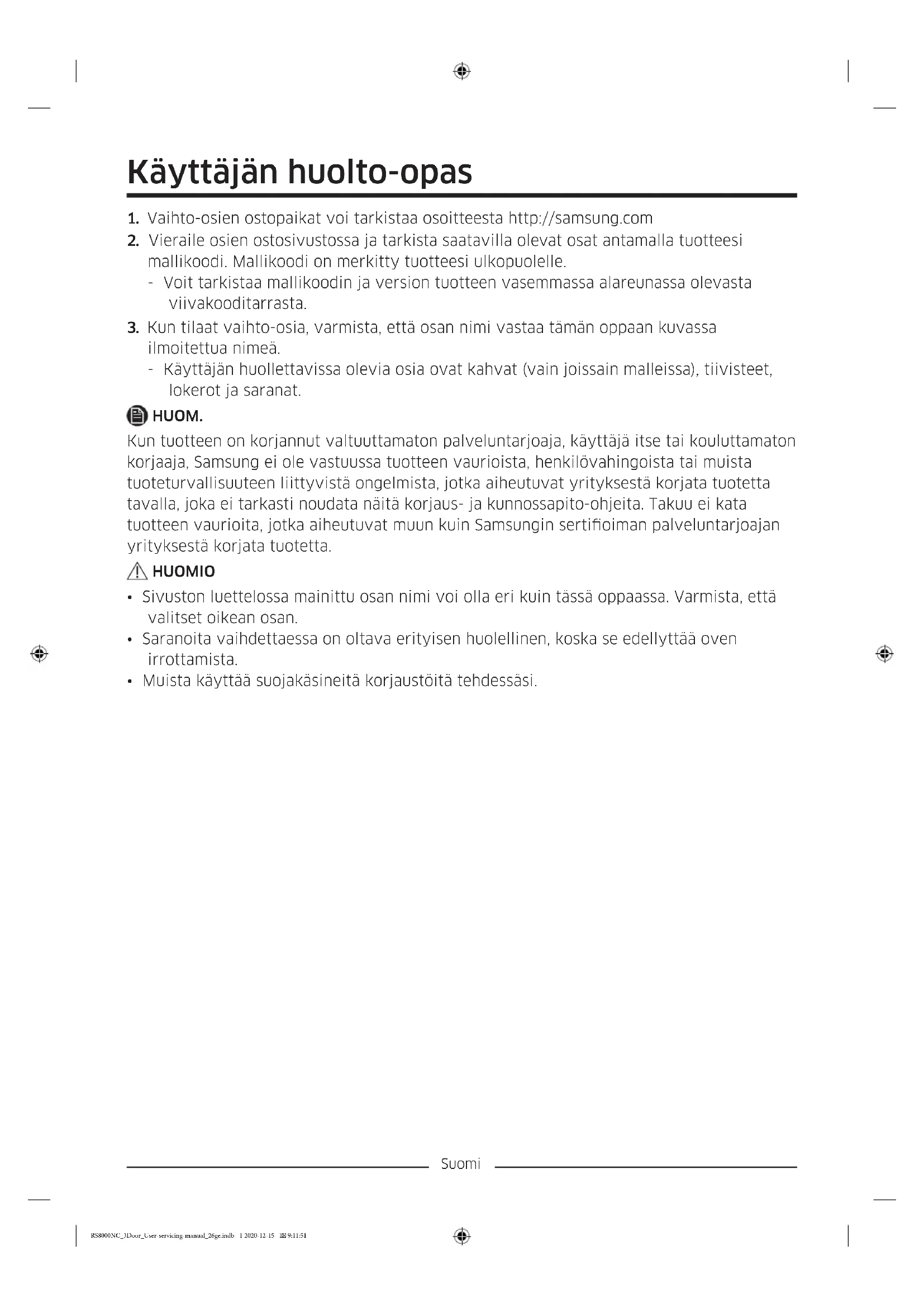

1. Vaihto-osien ostopaikat voi tarkistaa osoitteesta http://samsung.com

2. Vieraile osien ostosivustossa ja tarkista saatavilla olevat osat antamalla tuotteesi

mallikoodi. Mallikoodi on merkitty tuotteesi ulkopuolelle. - Voit tarkistaa mallikoodin ja version tuotteen vasemmassa alareunassa olevasta viivakooditarrasta.

3. Kun tilaat vaihto-osia, varmista, että osan nimi vastaa tämän oppaan kuvassa

ilmoitettua nimeä. - Käyttäjän huollettavissa olevia osia ovat kahvat (vain joissain malleissa), tiivisteet, lokerot ja saranat. HUOM. Kun tuotteen on korjannut valtuuttamaton palveluntarjoaja, käyttäjä itse tai kouluttamaton korjaaja, Samsung ei ole vastuussa tuotteen vaurioista, henkilövahingoista tai muista tuoteturvallisuuteen liittyvistä ongelmista, jotka aiheutuvat yrityksestä korjata tuotetta tavalla, joka ei tarkasti noudata näitä korjaus- ja kunnossapito-ohjeita. Takuu ei kata tuotteen vaurioita, jotka aiheutuvat muun kuin Samsungin sertioiman palveluntarjoajan yrityksestä korjata tuotetta. HUOMIO

• Sivuston luettelossa mainittu osan nimi voi olla eri kuin tässä oppaassa. Varmista, että valitset oikean osan.

• Saranoita vaihdettaessa on oltava erityisen huolellinen, koska se edellyttää oven irrottamista.

• Muista käyttää suojakäsineitä korjaustöitä tehdessäsi. RS8000NC_3Door_User-servicing-manual_26ge.indb 1 2020-12-15 9:11:51Suomi Jääkaapin mukana toimitetut osat saattavat mallista tai käyttömaasta riippuen olla erilaisia kuin kuvassa.

01 Yläsarana 02 Tiiviste 03 Lokero 04 Kahvat (vain soveltuvissa malleissa) 05 Alasarana 06 Viivakooditarra Kahvan vaihto Mallinimi on seuraavaa muotoa: XXXX**. Asteriskien tilalla olevat merkit vaihtelevat malleittain. Mallikoodin asteriskien tilalla voi olla numeroita (0–9) tai kirjaimia (A-Z), ja ne ilmoittavat tarkan mallin. HUOMIO

• Kun vaihdat oven kahvaa, varo naarmuttamasta oven etupuolta.

• Paina kahvat tiiviisti kiinni tukiinsa. Varmista, että tukien ja oven väliin ei jää rakoa.

• Kiristä ruuvit tiukasti, kun kiinnität kahvaa.

• Varmista kahvan tiukkuus, ennen kuin käytät tuotetta. RS8000NC_3Door_User-servicing-manual_26ge.indb 2 2020-12-15 9:11:51Suomi Tarvittavat työkalut (eivät sisälly toimitukseen) Tasapäinen ruuvimeisseli Kahvojen irrottaminen

2. Käännä ruuvimeisseliä 90 astetta

vastapäivään ja kallista hieman ulospäin. RS8000NC_3Door_User-servicing-manual_26ge.indb 3 2020-12-15 9:11:52Suomi

3. Vedä kahvaa varovasti ulos eteenpäin.

4. Tee samat toimenpiteet toiselle kahvalle.

HUOMIO Varo hävittämästä aluslaattoja, joita tarvitaan kahvojen uudelleenkiinnitykseen. Kahvojen asentaminen

1. Kiinnitä kahvojen tuet pidikkeisiin.

2. Paina kahvat tiiviisti kiinni tukiinsa.

Varmista, että kahvat on kiinnitetty kunnolla. HUOM. Varmista, että tukien ja oven väliin ei jää rakoa. RS8000NC_3Door_User-servicing-manual_26ge.indb 4 2020-12-15 9:11:52Suomi Tiivisteen vaihto HUOMIO Kiinnitä tiiviste tiukasti. Muuten jääkaapin kylmä ilma voi vuotaa. Tiivisteen irrottaminen Avaa ovi ja irrota tiiviste ovesta. Tiivisteen asettaminen paikalleen Kiinnitä uusi tiiviste jääkaapin oveen. Varmista, että uuden tiivisteen ja oven väliin ei jää rakoa. RS8000NC_3Door_User-servicing-manual_26ge.indb 5 2020-12-15 9:11:53Suomi Lokeron vaihto HUOMIO Aseta lokero huolellisesti kiskoille kokoamisen aikana. Monitoimilokeron poistaminen Nosta lokeron etuosaa varovasti ja liu'uta se ulos. Vihannes/kuivalokeron poistaminen Poista vihanneslokeron jääkaapista ja kuivalokero pakastimesta.

1. Poista ensin tarvittaessa lokeron vieressä

olevat monitoimilokerot.

2. Jos jääkaapin vihannes-/kuivalokerossa

on suojus (A), irrota se. Liu'uta suojus ulos samalla, kun painat sen molemmilla puolilla olevia kiinnikkeitä.

3. Vedä vihannes-/kuivalokero varovasti

ulos. Lokeron asettaminen paikalleen Lokerot asetetaan paikalleen suorittamalla poistovaiheet päinvastaisessa järjestyksessä. RS8000NC_3Door_User-servicing-manual_26ge.indb 6 2020-12-15 9:11:53Suomi Saranan vaihto Ovet on irrotettava ennen saranoiden vaihtamista. HUOMIO

• Ole erityisen varovainen irrottaessasi ovia, koska ne ovat painavia.

• Ennen kuin aloitat saranoiden vaihdon, aseta lattialle pahvi tai muu pehmeä alusta, joka suojaa ovea naarmuilta, kun se lasketaan lattialle.

• Saranoita on käsiteltävä varovasti ja niiden vaihtoon tarvitaan ainakin kaksi henkeä, joten suosittelemme kutsumaan työhön koulutetun huoltopalvelun.

• Jos et kannattele ovea saranaa irrottaessasi, ovi saattaa pudota ja aiheuttaa vammoja.

• Varmista, että tappi on kiristetty saranaan tiukasti.

• Tarkista, että sarana on tiukasti kiinni kaapissa.

• Varmista, että johtoliittimet on liitetty oikein.

• Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta. VAROITUS

• Jääkaapin kallistaminen/asettaminen vaatii vähintään 2 henkilöä.

• Irrota virtajohto ennen kätisyyden vaihtamista. Tarvittavat työkalut (eivät sisälly toimitukseen) Ristipääruuvimeisseli Litteäpäinen ruuvimeisseli Hylsyavain (10 mm) Kuusiokoloavain (5 mm) RS8000NC_3Door_User-servicing-manual_26ge.indb 7 2020-12-15 9:11:53Suomi Saranoiden asettaminen paikalleen Katkaise vedensyöttö HUOMIO

• Varmista, että vesiletkut kytketään niiden värin mukaisesti. (vain malli, jossa on annostelija)

• Vuotojen estämiseksi vesiletkut on työnnettävä kokonaan läpinäkyvän sovittimen keskiosaan. (vain malli, jossa on annostelija)

• Varmista, että vedenottoletku ei ole vaurioitunut. (vain malli, jossa on annostelija)

1. Vedä vesiputki eteen jääkaapin takaa

alhaalta. HUOM. Jääkaapin vesiputki yhdistää vesijohdon ja jääkaapin vedensuodatusjärjestelmän letkut toisiinsa.

2. Irrota letkut pitämällä läpinäkyvää

sovitinta (A) painettuna, ja irrota vesiletku (B). HUOMIO Älä paina sovitinta liian voimakkaasti. Se voi mennä rikki. Irrota ovet HUOMIO Ovi saattaa pudota ja vaurioitua missä tahansa näiden ohjeiden vaiheessa. Jotta onnettomuuksilta vältyttäisiin, ole erityisen varovainen, kun noudatat näitä ohjeita.

1. Ruuvaa molempien ovien yläosassa

olevat saranoiden suojukset (A) auki ristipääruuvimeisselillä.

2. Löysää saranat avaamalla ovet ja irrota

saranoiden suojukset. Sulje ovet, kun suojukset on irrotettu. RS8000NC_3Door_User-servicing-manual_26ge.indb 8 2020-12-15 9:11:54Suomi

3. Kytke johtosarja irti.

4. Nosta kiinnikettä varovasti.

HUOM. Älä nosta kiinnikettä väkisin, jotta se ei vaurioituisi etkä satuttaisi itseäsi.

5. Irrota kiinnike vetämällä sitä.

6. Avaa ovea 90 astetta. Kannattele ovea ja

irrota sarana. HUOMIO Jos et kannattele ovea saranaa irrottaessasi, ovi saattaa pudota ja aiheuttaa vammoja. RS8000NC_3Door_User-servicing-manual_26ge.indb 9 2020-12-15 9:11:54Suomi Sarana, alaoikea

1. Poista alaoikea sarana (kuva 1)

2. Aseta alaoikea sarana oikeaan paikkaan

3. Kiristä alaoikea sarana kolmella ruuvilla

reikiin (kuvat 4, 5).

4. Alaoikea sarana on asennettu oikein

1. Ota alavasen sarana (kuva 1) ja aseta

oikeaan paikkaan (kuva 1)

2. Kiristä alavasen sarana kolmella ruuvilla

reikiin (kuvat 2, 3).

3. Alavasen sarana on asennettu oikein

kuvissa 3, 4. RS8000NC_3Door_User-servicing-manual_26ge.indb 11 2020-12-15 9:11:56Suomi Kytke vesiletkut takaisin paikoilleen Kytke vesiletkut takaisin paikoilleen, kun jääkaappi on tuotu sisälle.

A. Läpinäkyvän sovittimen keskiosa HUOMIO

• Varmista, että vesiletkut kytketään niiden värin mukaisesti.

• Vuotojen estämiseksi vesiletkut on työnnettävä kokonaan läpinäkyvän sovittimen keskiosaan.

• Liitettyäsi vesiletkut takaisin paikoilleen, työnnä ne kaapin alle ja ripusta ne koukkuun. HUOMIO

• Varmista, että johtoliittimet on liitetty oikein.
