NÁVOD NA OBSLUHU RS68N8240SL SAMSUNG

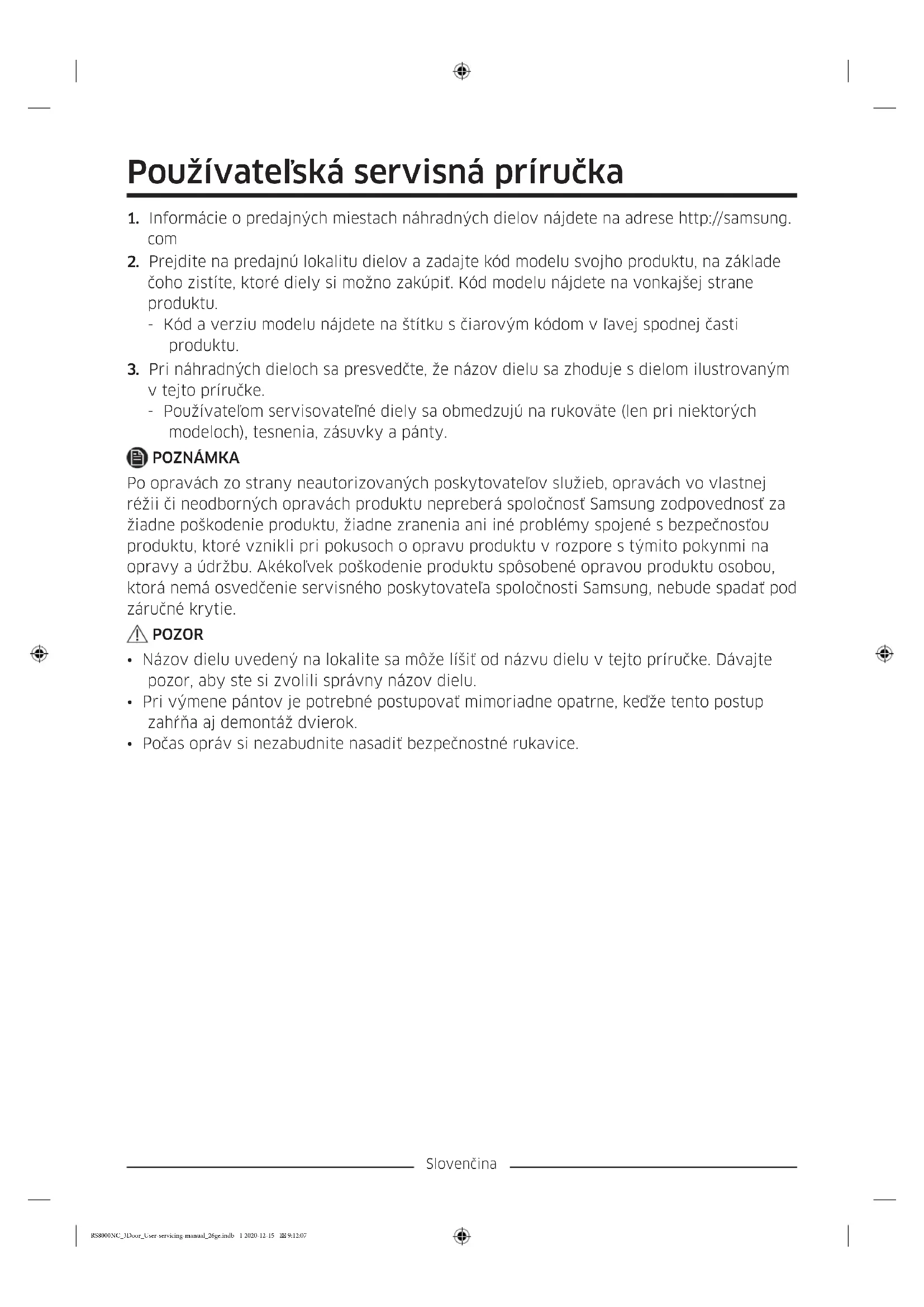

1. Informácie o predajných miestach náhradných dielov nájdete na adrese http://samsung.

čoho zistíte, ktoré diely si možno zakúpiť. Kód modelu nájdete na vonkajšej strane produktu. - Kód a verziu modelu nájdete na štítku s čiarovým kódom v ľavej spodnej časti produktu.

3. Pri náhradných dieloch sa presvedčte, že názov dielu sa zhoduje s dielom ilustrovaným

v tejto príručke. - Používateľom servisovateľné diely sa obmedzujú na rukoväte (len pri niektorých modeloch), tesnenia, zásuvky a pánty. POZNÁMKA Po opravách zo strany neautorizovaných poskytovateľov služieb, opravách vo vlastnej réžii či neodborných opravách produktu nepreberá spoločnosť Samsung zodpovednosť za žiadne poškodenie produktu, žiadne zranenia ani iné problémy spojené s bezpečnosťou produktu, ktoré vznikli pri pokusoch o opravu produktu v rozpore s týmito pokynmi na opravy a údržbu. Akékoľvek poškodenie produktu spôsobené opravou produktu osobou, ktorá nemá osvedčenie servisného poskytovateľa spoločnosti Samsung, nebude spadať pod záručné krytie. POZOR

• Názov dielu uvedený na lokalite sa môže líšiť od názvu dielu v tejto príručke. Dávajte pozor, aby ste si zvolili správny názov dielu.

• Pri výmene pántov je potrebné postupovať mimoriadne opatrne, keďže tento postup zahŕňa aj demontáž dvierok.

• Počas opráv si nezabudnite nasadiť bezpečnostné rukavice. RS8000NC_3Door_User-servicing-manual_26ge.indb 1 2020-12-15 9:12:07Slovenčina Skutočný vzhľad a uvedené diely chladničky sa môžu líšiť v závislosti od modelu a krajiny.

01 Horný pánt 02 Tesnenie 03 Zásuvka 04 Rúčky (iba príslušné modely) 05 Spodný pánt 06 Štítok s čiarovým kódom Výmena rukoväte Názov modelu vyzerá takto: XXXX**. Miesta označené hviezdičkou sa budú líšiť v závislosti od modelu. Hviezdičky v kóde modelu označujú variant modelu. V kóde modelu budú nahradené číslicami (0 až 9) alebo písmenami (A až Z). POZOR

• Pri výmene rúčok na dvierkach dbajte na to, aby ste nepoškrabali prednú stranu dvierok.

• Pevne zatlačte rúčky na držiaky. Dbajte na to, aby medzi držiakmi a dverami nezostal žiadny priestor.

• Pri upevňovaní rúčok skrutky silno utiahnite.

• Pred použitím sa presvedčte, že sú rúčky dôsledne upevnené. RS8000NC_3Door_User-servicing-manual_26ge.indb 2 2020-12-15 9:12:07Slovenčina Potrebné nástroje (nedodávajú sa) Plochý skrutkovač Demontáž rúčok

1. Umiestnite plochý kľúč do spodného

otvoru jednej rúčky.

4. Vyššie uvedené kroky zopakujte aj pri

druhej rúčke. POZOR Dajte pozor, aby ste nestratili podložky, ktoré sú potrebné na opätovnú montáž rúčok. Upevnenie rúčok

1. Upevnite držiaky rúčok na konzoly.

2. Pevne zatlačte rúčky na držiaky.

Skontrolujte a uistite sa, či sú rúčky pevne namontované. POZNÁMKA Dbajte na to, aby medzi držiakmi a dverami nezostal žiadny priestor. RS8000NC_3Door_User-servicing-manual_26ge.indb 4 2020-12-15 9:12:08Slovenčina Výmena tesnenia POZOR Dbajte na to, aby bolo tesnenie dôsledne upevnené. V opačnom prípade môže z chladničky unikať studený vzduch. Demontáž tesnenia Otvorte dvierka a zložte z nich tesnenie. Osadenie tesnenia K dvierkam chladničky upevnite nové tesnenie. Dbajte na to, aby medzi novými tesneniami a dverami nezostal žiadny priestor. RS8000NC_3Door_User-servicing-manual_26ge.indb 5 2020-12-15 9:12:08Slovenčina Výmena zásuvky POZOR Počas montáže dbajte na to, aby bola zásuvka správne vložená do koľajničky. Vybratie multifunkčnej zásuvky Opatrne zdvihnite prednú stranu zásuvky a vytiahnite ju. Vybratie zásuvky na zeleninu/suché potraviny Vyberte zásuvku na zeleninu z chladničky alebo zásuvku na suché potraviny z mrazničky.

1. Najskôr v prípade potreby vyberte

zásuvku na zeleninu/suché potraviny, odstráňte kryt. Ak tak chcete urobiť, tlačte úchytky na každej strane krytu nadol a súčasne vytiahnite kryt.

• Pri demontáži dvierok postupujte mimoriadne opatrne, pretože majú vysokú hmotnosť.

• Pred výmenou pántov položte na podlahu mäkkú podložku (napríklad kartón), čím predídete poškrabaniu po zložení dvierok.

• Keďže je s pántmi potrebné narábať opatrne a na ich výmenu sú potrebné dve alebo viaceré osoby, odporúčame vám tento úkon zveriť do rúk odborným technikom.

• Ak pánt demontujete bez podržania dvierok, môže sa stať, že spadnú a spôsobia vám zranenie.

• Ubezpečte sa, že sú káblové konektory správne pripojené.

• Pri upevňovaní horného krytu dbajte na to, aby ste nepoškodili vodiče. VÝSTRAHA

• Pri náklone/pokladaní chladničky je potrebná využiť silu minimálne 2 ľudí.

• Pred zmenou smeru otáčania dvierok odpojte napájací kábel. Potrebné nástroje (nedodávajú sa) Krížový skrutkovač Plochý skrutkovač Zakladací kľúč (10 mm) Imbusový kľúč (5 mm) RS8000NC_3Door_User-servicing-manual_26ge.indb 7 2020-12-15 9:12:09Slovenčina Opätovné osadenie pántov Odpojte prívod vody POZOR

• Aby ste predišli výskytu netesností, spojte hadice rovnakých farieb. (Len pre model s dávkovačom)

• Aby sa predišlo výskytu netesností, každú hadicu je potrebné úplne zasunúť do stredu priehľadnej spojky. (Len pre model s dávkovačom)

• Skontrolujte, že povrch hadice na vodu nie je poškodený. (Len pre model s dávkovačom)

1. Zo spodnej časti chladničky vzadu

vytiahnite potrubie na prívod vody smerom dopredu. POZNÁMKA Prívod vody chladničky je cirkulačné potrubie, ktoré sa pripája medzi vodovodné potrubie a hadice ltračného systému chladničky.

a podržaním priehľadnej svorky (A) a odpojením hadice na vodu (B). POZOR Na svorku nevyvíjajte nadmernú silu. Mohla by sa zlomiť. Demontáž dvierok POZOR Dvierka by mohli počas demontáže spadnúť a poškodiť sa. Preto buďte počas tohto procesu mimoriadne opatrní.

v hornej časti oboch dvierok použite krížový skrutkovač.

dvierka a demontujte pánt. POZOR Ak pánt demontujete bez podržania dvierok, môže sa stať, že spadnú a spôsobia vám zranenie. RS8000NC_3Door_User-servicing-manual_26ge.indb 9 2020-12-15 9:12:10Slovenčina Pravý spodný pánt

1. Vyberte pravý spodný pánt (obrázok 1)

2. Umiestnite pravý spodný pánt na správne

miesto (obrázky 2, 3)

4. Správne namontovaný pravý spodný pánt

1. Vyberte ľavý spodný pánt (obrázok 1) a

potom ho umiestnite na správne miesto (obrázok 1).

3. Správne namontovaný ľavý spodný pánt

(pozri obrázky 3, 4). RS8000NC_3Door_User-servicing-manual_26ge.indb 11 2020-12-15 9:12:12Slovenčina Znovu pripojenie vodovodných hadíc Po prenesení chladničky cez vchod opätovne pripojte vodovodné hadice.

A. Stred priehľadnej spojky POZOR

• Aby ste predišli výskytu netesností, spojte hadice rovnakých farieb.

• Aby sa predišlo výskytu netesností, každú hadicu je potrebné úplne zasunúť do stredu priehľadnej spojky.

• Po opätovnom pripojení vodovodných hadíc ich zatlačte pod skrinku a upevnite ich v háku. POZOR

• Ubezpečte sa, že sú káblové konektory správne pripojené.
