Typ produktu	Chladnička s dvomi dverami (Side-by-Side)
Značka	Samsung
Model	RS64R5341M9
Celkový objem (približne)	655 L
Rozmery (V x Š x H) približne	178 x 91,2 x 73,4 cm
Hmotnosť netto (približne)	100 kg
Napájanie	220-240 V, 50/60 Hz
Klimatická trieda	SN-T
Energetická trieda	A++
Technológia chladenia	Metal Cooling, No Frost
Hlavné funkcie	Rýchle chladenie, režim Eco, alarm dverí
Vnútorné osvetlenie	LED
Typ ovládania	Elektronické, dotykové
Vodný dávkovač	Nešpecifikované (podľa návodu, žiadny dávkovač)
Výrobník ľadu	Nešpecifikovaný
Údržba a čistenie	Pravidelne čistite vnútro mäkkou handričkou a mydlovou vodou. Oprášte zadnú mriežku.
Bezpečnosť	Pred akoukoľvek opravou odpojte od siete. Dvere sú ťažké, na demontáž sú potrebné 2 osoby.
Náhradné diely opraviteľné používateľom	Rukoväte, tesniace lišty, zásuvky, pánty (s opatrnosťou)
Nástroje potrebné na opravu	Krížový skrutkovač, plochý skrutkovač, kľúče 8/10/11 mm, polygónový kľúč 10 mm
Záruka	Štandardná záruka výrobcu (pozri podmienky)

Často kladené otázky - RS64R5341M9 SAMSUNG

Ako otočiť dvere chladničky?

Otočenie dverí vyžaduje minimálne dve osoby. Odpojte spotrebič, odstráňte kryty a odpojte konektory. Vymeňte horné, stredné (na modeloch s 3 dverami) a spodné pánty. Postupujte v opačnom poradí pri montáži. Uistite sa, že ste správne pripojili hadičky a konektory.

Ako odstrániť a nasadiť tesniace lišty dverí?

Na odstránenie tesniacej lišty otvorte dvere, potiahnite 4 rohy a potom stred. Pri montáži novej lišty zatlačte rohy a potom stred, pričom dbajte na to, aby medzi lištou a dverami nebola žiadna medzera.

Ako vybrať zásuvku?

Jemne zdvihnite prednú časť zásuvky a vysuňte ju smerom k sebe. Spätné vloženie robíte v opačnom poradí, pričom skontrolujte, či je zásuvka správne vložená do koľajníc.

Môžem vymeniť pánty sám?

Áno, ale s mimoriadnou opatrnosťou, pretože dvere sú ťažké. Použite ochranné rukavice a pripravte si podložku, aby ste predišli poškriabaniu. Odpojte napájanie. Odporúča sa obrátiť sa na odborníka.

Čo robiť, ak spotrebič nechladí?

Skontrolujte, či je spotrebič zapojený a či je teplota správne nastavená. Uistite sa, že vetracie mriežky nie sú upchaté a tesniace lišty dverí sú v dobrom stave. Ak problém pretrváva, kontaktujte technickú službu.

Kde nájdem náhradné diely?

Navštívte stránku samsung.com/support a zadajte kód modelu RS64R5341M9. Diely opraviteľné používateľom sú rukoväte, tesnenia, zásuvky a pánty.

Ako vyčistiť chladničku?

Odpojte spotrebič. Vnútro vyčistite mäkkou handričkou a mydlovou vodou. Nepoužívajte abrazívne prostriedky. Pravidelne oprášte zadnú mriežku, aby ste zaistili dobré vetranie.

Je potrebný odborník na výmenu tesnenia?

Nie, výmena tesnenia je považovaná za opraviteľnú používateľom. Postupujte podľa pokynov v návode: odstráňte staré tesnenie potiahnutím za rohy a stred, potom nové pevne zatlačte.

Ako nastaviť teplotu?

Použite dotykový ovládací panel na nastavenie teploty chladničky a mrazničky. Odporúčané teploty sú 3 °C pre chladničku a -18 °C pre mrazničku.

Prečo moja chladnička vydáva hluk?

Prevádzkové zvuky sú normálne (kompresor, ventilátor). Ak je hluk neobvyklý, skontrolujte, či je spotrebič vodorovne, či nie je v kontakte s nábytkom a či sú zásuvky správne vložené.

NÁVOD NA OBSLUHU RS64R5341M9 SAMSUNG

Nástrčný klíč 10 mm Nástrčný klíč 8 mm Klíč 10 mm

Horní závěs

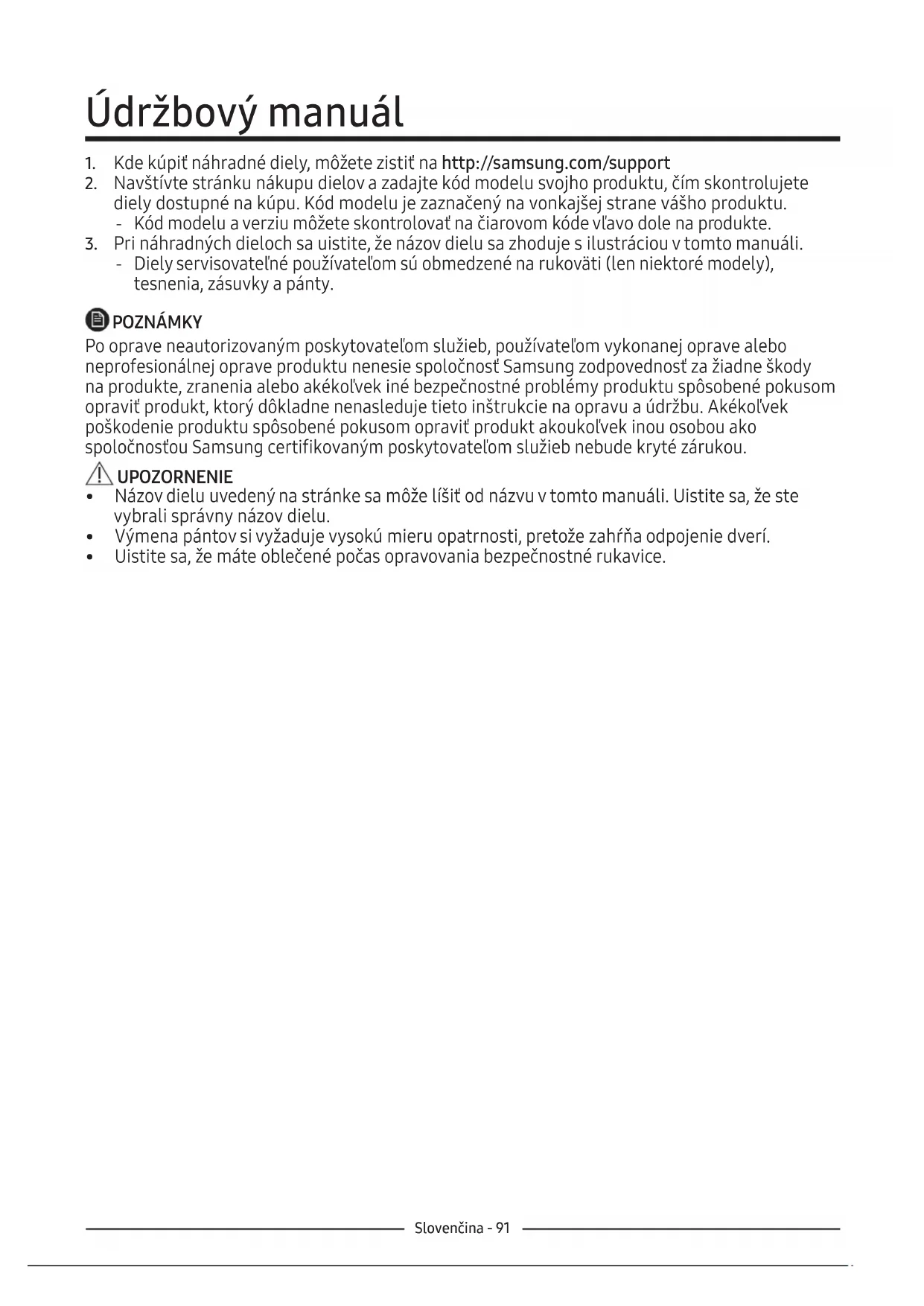

1. Kde kúpiť náhradné diely, môžete zistiť na http://samsung.com/support
2. Navštívte stránku nákupu dielov a zadajte kód modelu svojho produktu, čím skontrolujete diely dostupné na kúpu. Kód modelu je zaznačený na vonkajšej strane vášho produktu.
3. Kód modelu a verziu môžete skontrolovať na čiarovom kóde vľavo dole na produkte.
4. Pri náhradných dieloch sa uistite, že názov dielu sa zhoduje s ilustráciou v tomto manuáli.
5. Diely servisovatel'né používatel'om sú obmedzené na rukoväti (len niektoré modely), tesnenia, zásuvky a pánty.

POZNÁMKY

Po oprave neautorizovaným poskytovatel'om služieb, používatel'om vykonanej oprave alebo neprofesionálnej oprave produktu nenesie spoločnosť Samsung zodpovednosť za žiadne škody na produkte, zranenia alebo akékol'vek iné bezpečnostné problémy produktu spôsobené pokusom opraviť produkt, ktorý dôkladne nenasleduje tieto inštrukcie na opravu a údržbu. Akékol'vek poškodenie produktu spôsobené pokusom opraviť produkt akoukol'vek inou osobou ako spoločnosťou Samsung certifikovaným poskytovatel'om služieb nebude kryté zárukou.

⚠ UPOZORNENIE

• Názov dielu uvedený na stránke sa môže líšit od názvu v tomto manuáli. Uistite sa, že ste vybrali správny názov dielu.
  • Výmena pántov si vyžaduje vysokú mieru opatrnosti, pretože zahíňa odpojenie dverí.
• Uistite sa, že máte oblečené počas opravovania bezpečnostné rukavice.

Skutočný obrázok a dodané diely chladničky sa môžu líšit v závislosti od modelu a krajiny.

01 Metal Cooling 02 03 04 Metal Cooling

Uistite sa, že ste tesnenie pevne pripojili. V opačnom prípade by mohol z chladničky unikať studený vzduch.

Otvorte dvere a odstráňte tesnenie z dverí.

[Demontáž]

1. Potiahnite 4 rohy tesnenia.

2. Potiahnite stred tesnenia.

Výmena tesnenia

Zatlačte roh tesnenia

Pripojte nové tesnenie na dvere chladničky.

Zabezpečte, aby medzi novým tesnením a dverami nebola žiadna diera.

[Montáž]

1. Zatlačte 4 rohy tesnenia.

2. Zatlačte stred tesnenia.

UPOZORNENIE

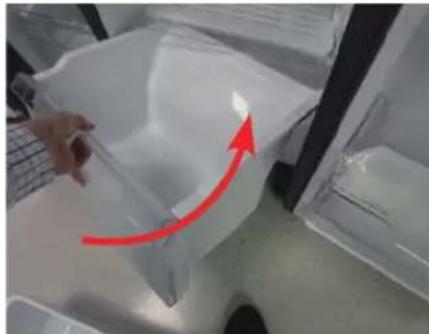

Jemne nadvihnite prednú časť zásuvky a vysuňte ju.

Znovupripojenie zásuviek

Znovupripojenie zásuviek nasleduje opačné poradie príslušných krokov odstránenia zásuvky.

Znovupripojenie zásuviek nasleduje opačné poradie príslušných krokov odstránenia zásuvky.

• Pri odstraňovaní dverí postupujte so zvýšenou opatrnostou, pretože dvere sú tažké.
• Pred výmenou pántov umiestnite na podlahu mäkkú podložku, ako napríklad kartón, aby ste zabránili vzniku škrabancov na dverách počas pokladania dverí dole.
• Kedže s pántami je potrebné zaobchádzať opatrne a výmena si vyžaduje dve osoby alebo viac, odporúčame vám zavolať profesionálny technický servis.
• Ak pánty odstránite bez držania dverí, dvere môžu spadnút a spôsobit zranenie.
  •Zabezpečte, aby bola tyč pevne utiahnutá na pánte.
• Skontrolujte, či je pánt pevne pripojený ku skrinke.
  •Uistite sa, že drôtové konektory sú správne pripojené.
• Bud'te opatrní, aby ste pri upevňovaní vrchného krytu nepoškodili drôty.

! VAROVANIE

- Nakláňanie/kladenie dolu chladničky si vyžaduje minimálne 2 l'udí.

Potrebné nástroje (nedodávané)

Skrutkovač Philips Skrutkovač s plochou hlavou Maticový klúč 11 mm

Nástrčkový klúč 10 mm Nástrčkový klúč 8 mm Maticový klúč 10 mm

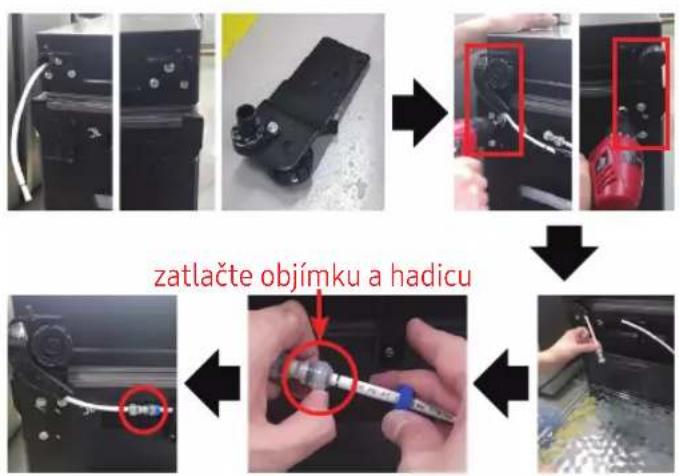

Vrchný pánt

Spodný Spodný pántpánt Spodný párté spodný pánt

potiahnite objímku a hadicu

•Vyžaduje spoluprácu viac ako 2 l'udí.
- Zabezpečte, aby bol pred vykonaním vyššie zmieneného úkonu napájací kábel vypojený.

[Demontáž]

1. Odpojtehadicu.
   (Len l'avý spodný pánt)
2. Vypustite vodu z hadice.
   (Len l'avý spodný pánt)
3. Odstráňte skrutku(3ea).
   (Použitím maticového klúča alebo Box klúča 10mm)
4. Odstráňte spodný pánt P/L.

[Montáž]

1. Zmontujte spodný pánt na spodku. (Použitím maticového klúča alebo Box klúča 10mm)
2. Pripojte hadicu (len l'avý spodný pánt)
3. Napustite vodu do hadice.

- Zabezpečte, aby bol pred vykonaním vyššie zmieneného úkonu napájací kábel vypojený.

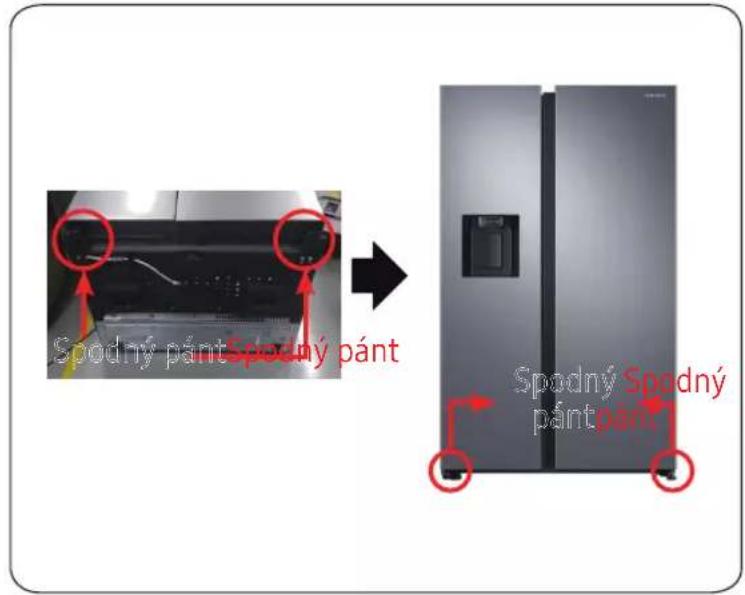

Spodný pánt

Spodný pánt Spodný pánt Spodný Spodný pánt

[Montáž]

•Vyžaduje spoluprácu viac ako 2 l'udí.
- Zabezpečte, aby bol pred vykonaním vyššie zmieneného úkonu napájací kábel vypojený.
