Produkttyp	Kühlschrank 2 Türen (Side-by-Side)
Marke	Samsung
Modell	RS64R5341M9
Gesamtkapazität (ca.)	655 L
Maße (H x B x T) ca.	178 x 91,2 x 73,4 cm
Nettogewicht (ca.)	100 kg
Stromversorgung	220-240 V, 50/60 Hz
Klimaklasse	SN-T
Energieeffizienzklasse	A++
Kühltechnologie	Metal Cooling, No Frost
Hauptfunktionen	Schnellkühlung, Eco-Modus, Tür Alarm
Innenbeleuchtung	LED
Bedienungstyp	Elektronisch, Touch
Wasserspender	Nicht angegeben (laut Anleitung, kein Spender)
Eiswürfelbereiter	Nicht angegeben
Pflege und Reinigung	Reinigen Sie das Innere regelmäßig mit einem weichen Tuch und Seifenwasser. Entstauben Sie das hintere Gitter.
Sicherheit	Vor Reparaturen Netzstecker ziehen. Schwere Türen, Demontage erfordert 2 Personen.
Vom Benutzer reparierbare Ersatzteile	Griffe, Dichtungen, Schubladen, Scharniere (mit Vorsicht)
Für Reparatur benötigte Werkzeuge	Kreuzschlitzschraubendreher, Schlitzschraubendreher, Schlüssel 8/10/11 mm, Inbusschlüssel 10 mm
Garantie	Standard-Hersteller Garantie (siehe Bedingungen)

Häufig gestellte Fragen - RS64R5341M9 SAMSUNG

Wie kann man die Türen des Kühlschranks umkehren?

Das Umkehren der Türen erfordert mindestens zwei Personen. Ziehen Sie den Netzstecker, entfernen Sie die Abdeckungen und trennen Sie die Steckverbinder. Ersetzen Sie die oberen, mittleren (bei 3-Türen-Modellen) und unteren Scharniere. Befolgen Sie die Schritte in umgekehrter Reihenfolge für den Zusammenbau. Stellen Sie sicher, dass Sie die Schläuche und Steckverbinder wieder richtig anschließen.

Wie entfernt und setzt man die Türdichtung ein?

Zum Entfernen der Dichtung öffnen Sie die Tür, ziehen Sie die 4 Ecken und dann die Mitte. Um eine neue Dichtung zu montieren, drücken Sie zuerst die Ecken und dann die Mitte, und achten Sie darauf, dass kein Spalt zwischen Dichtung und Tür bleibt.

Wie entfernt man eine Schublade?

Heben Sie die Vorderseite der Schublade vorsichtig an und ziehen Sie sie zu sich hin, um sie zu entfernen. Das Wiedereinsetzen erfolgt in umgekehrter Reihenfolge, wobei Sie darauf achten, dass die Schublade richtig in die Schienen eingesetzt ist.

Kann ich die Scharniere selbst austauschen?

Ja, aber mit äußerster Vorsicht, da die Türen schwer sind. Verwenden Sie Sicherheitshandschuhe und legen Sie ein Polster zur Vermeidung von Kratzern bereit. Ziehen Sie den Netzstecker. Es wird empfohlen, einen Fachmann zu beauftragen.

Was tun, wenn das Gerät nicht kühlt?

Überprüfen Sie, ob das Gerät angeschlossen ist und die Temperatur richtig eingestellt ist. Stellen Sie sicher, dass die Lüftungsgitter nicht blockiert sind und die Türdichtung in gutem Zustand ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen technischen Kundendienst.

Wo finde ich die Ersatzteile?

Gehen Sie auf samsung.com/support und geben Sie die Modellnummer RS64R5341M9 ein. Die vom Benutzer reparierbaren Teile sind Griffe, Dichtungen, Schubladen und Scharniere.

Wie reinigt man den Kühlschrank?

Ziehen Sie den Netzstecker. Reinigen Sie das Innere mit einem weichen Tuch und Seifenwasser. Verwenden Sie keine scheuernden Reinigungsmittel. Entstauben Sie regelmäßig das hintere Gitter, um eine gute Belüftung zu gewährleisten.

Ist für den Austausch der Dichtung ein Fachmann erforderlich?

Nein, der Austausch der Dichtung gilt als vom Benutzer reparierbar. Befolgen Sie die Anweisungen in der Bedienungsanleitung: Entfernen Sie die alte Dichtung, indem Sie an den Ecken und der Mitte ziehen, und setzen Sie dann die neue Dichtung fest ein.

Wie stelle ich die Temperatur ein?

Verwenden Sie das Touch-Bedienfeld, um die Temperatur des Kühlschranks und des Gefrierschranks einzustellen. Die empfohlenen Temperaturen sind 3 °C für den Kühlschrank und -18 °C für den Gefrierschrank.

Warum macht mein Kühlschrank Geräusche?

Betriebsgeräusche sind normal (Kompressor, Lüfter). Falls das Geräusch ungewöhnlich ist, überprüfen Sie, ob das Gerät waagerecht steht, ob es nicht mit einem Möbelstück in Kontakt ist und ob die Schubladen richtig eingesetzt sind.

BEDIENUNGSANLEITUNG RS64R5341M9 SAMSUNG

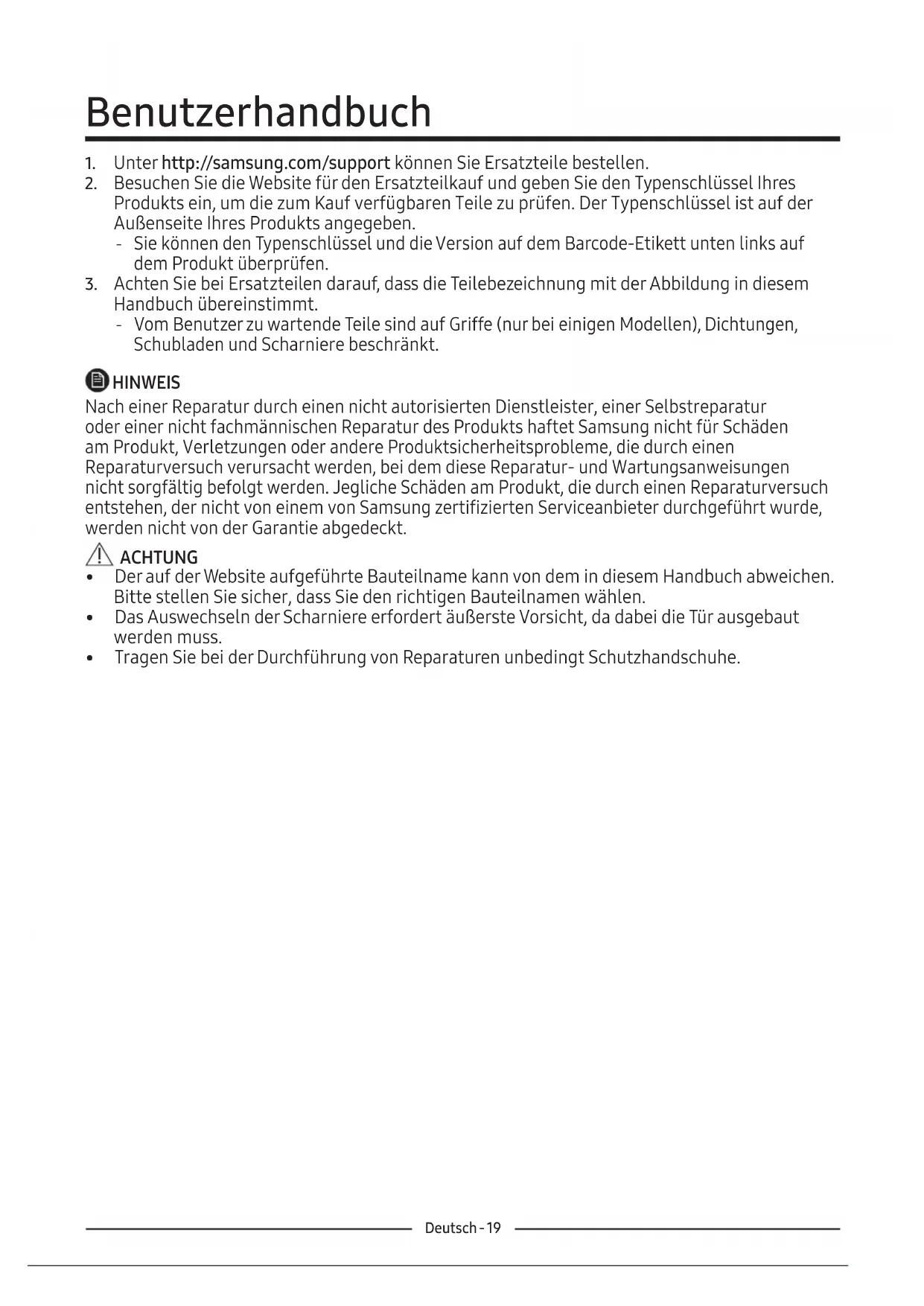

1. Unter http://samsung.com/support können Sie Ersatzteile bestellen.
2. Besuchen Sie die Website für den Ersatzteilkauf und geben Sie den Typenschlüssel Ihres Produkts ein, um die zum Kauf verfügbaren Teile zu prüfen. Der Typenschlüssel ist auf der Außenseite Ihres Produkts angegeben.

- Sie können den Typenschlüssel und die Version auf dem Barcode-Etikett unten links auf dem Produkt überprüfen.

1. Achten Sie bei Ersatzteilen darauf, dass die Teilebezeichnung mit der Abbildung in diesem Handbuch übereinstimmt.

- Vom Benutzer zu wartende Teile sind auf Griffe (nur bei einigen Modellen), Dichtungen, Schubladen und Scharniere beschränkt.

HINWEIS

Nach einer Reparatur durch einen nicht autorisierten Dienstleister, einer Selbstreparatur oder einer nicht fachmännischen Reparatur des Produkts haftet Samsung nicht für Schäden am Produkt, Verletzungen oder andere Produktsicherheitsprobleme, die durch einen Reparaturversuch verursacht werden, bei dem diese Reparatur- und Wartungsanweisungen nicht sorgfältig befolgt werden. Jegliche Schäden am Produkt, die durch einen Reparaturversuch entstehen, der nicht von einem von Samsung zertifizierten Serviceanbieter durchgeführt wurde, werden nicht von der Garantie abgedeckt.

! ACHTUNG

• Der auf der Website aufgeführte Bauteilname kann von dem in diesem Handbuch abweichen. Bitte stellen Sie sicher, dass Sie den richtigen Bauteilnamen wählen.
• Das Auswechseln der Scharniere erfordert äußerste Vorsicht, da dabei die Tür ausgebaut werden muss.
• Tragen Sie bei der Durchführung von Reparaturen unbedingt Schutzhandschuhe.

Das tatsächliche Erscheinungsbild und die mitgelieferten Teile des Kühlschranks können je nach Modell und Land abweichen.

01 Metal Cooling 02 03 04

01 Scharnier oben (Links und Rechts)

03 Schublade (Lade und Korb)

02 Dichtung (Kühlschr. und Gefrierschr. Tür)

04 Scharnier unten (Links und Rechts)

ACHTUNG

Stellen Sie sicher, dass Sie die Dichtung fest anbringen. Andernfalls kann kalte Luft aus dem Kühlschrank entweichen.

Abnahme der Dichtung

Ziehen Sie an einer Ecke der Dichtung

Die Tür öffnen und die Dichtung von der Tür abnehmen.

[Zerlegung]

1. Ziehen Sie an den 4 Ecken der Dichtung.
2. Ziehen Sie in der Mitte der Dichtung.

Austausch der Dichtung

Drücken Sie an einer Ecke der Dichtung

Eine neue Dichtung an der Kühlschranktür anbringen. Stellen Sie sicher, dass kein Spalt zwischen der Dichtung und der Tür vorhanden ist.

[Einbau]

1. Drücken Sie an den 4 Ecken der Dichtung.
2. Drücken Sie in der Mitte der Dichtung.

Austausch Schublade

ACHTUNG

Prüfen Sie beim Einbau, ob die Schublade richtig in die Schiene eingesetzt ist.

Abnahme der Dichtung

Heben Sie die Vorderseite der Schublade vorsichtig an und schieben Sie sie heraus.

Wiedereinsetzen der Schubladen

Das Wiedereinsetzen der Schubladen erfolgt in umgekehrter Reihenfolge der jeweiligen Entnahmeschritte.

Das Wiedereinsetzen der Schubladen erfolgt in umgekehrter Reihenfolge der jeweiligen Entnahmeschritte.

Um die Scharniere auszutauschen, müssen Sie zuerst die Türen ausbauen.

ACHTUNG

• Gehen Sie beim Ausbauen der Türen äußerst vorsichtig vor, da die Türen schwer sind.
• Legen Sie vor dem Auswechseln der Scharniere eine weiche Unterlage wie z. B. Pappe auf den Boden, um Kratzer an der Tür zu vermeiden, wenn Sie die Türen abstellen.
• Da die Scharniere vorsichtig gehandhabt und von zwei oder mehr Personen ausgetauscht werden müssen, empfehlen wir Ihnen, einen professionellen technischen Service in Anspruch zu nehmen.
• Wenn Sie das Scharnier entfernen, ohne die Tür festzuhalten, kann die Tür herunterfallen und Verletzungen verursachen.
• Achten Sie darauf, dass die Welle am Scharnier fest angezogen ist.
• Prüfen Sie, ob das Scharnier fest mit dem Schrank verbunden ist.
• Stellen Sie sicher, dass die Kabelstecker richtig angeschlossen sind.
• Achten Sie darauf, dass die Kabeldrähte beim Befestigen der oberen Abdeckung nicht beschädigt werden.

WARNUNG

• Zum Kippen/Legen des Kühlschranks sind mindestens 2 Personen erforderlich.
• Ziehen Sie das Netzkabel ab, bevor Sie die Türen umdrehen.

Erforderliche Werkzeuge (nicht mitgeliefert)

Kreuzschlitzschraubenzieher Flachkopfschraubenzieher 11 mm Schraubenschlüssel

10 mm Steckschlüssel 8 mm Steckschlüssel 10 mm Schraubenschlüssel

Scharnier oben

1. Ziehen Sie das Netzkabel ab und entfernen Sie 1 Abdeckungsschraube mit einem Kreuzschlitzschraubenzieher. Öffnen Sie dann die Gefrierschranktür und ziehen Sie an den Haken an den Seiten, um die Abdeckung zu lösen. Heben Sie die Abdeckung in Ihre Richtung an, um sie abzunehmen.

2. Trennen Sie die beiden oberen Gehäuse ab.

3. Entfernen Sie die drei Schrauben, die das Scharnier halten.

4. Bauen Sie das obere Scharnier an der Vorderseite der Tür aus.

Austausch Scharnier

Der Modellname sieht so aus: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56**

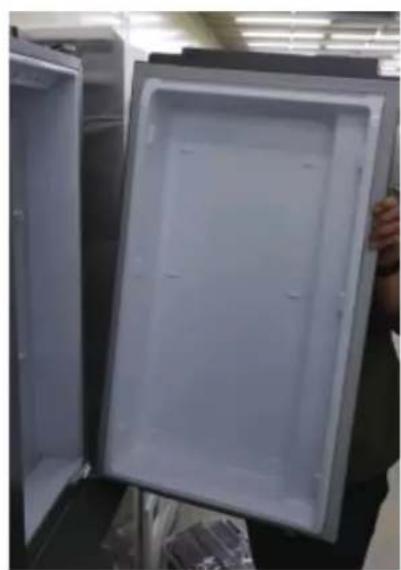

Mittleres Scharnier (Nur für 3-Türen)

1. Nachdem Sie das obere Scharnier rechts demontiert haben, die obere Kühlschranktür auseinanderbauen.

1. Entfernen Sie die drei Schrauben, die das Scharnier halten, und bauen Sie das mittlere Scharnier aus

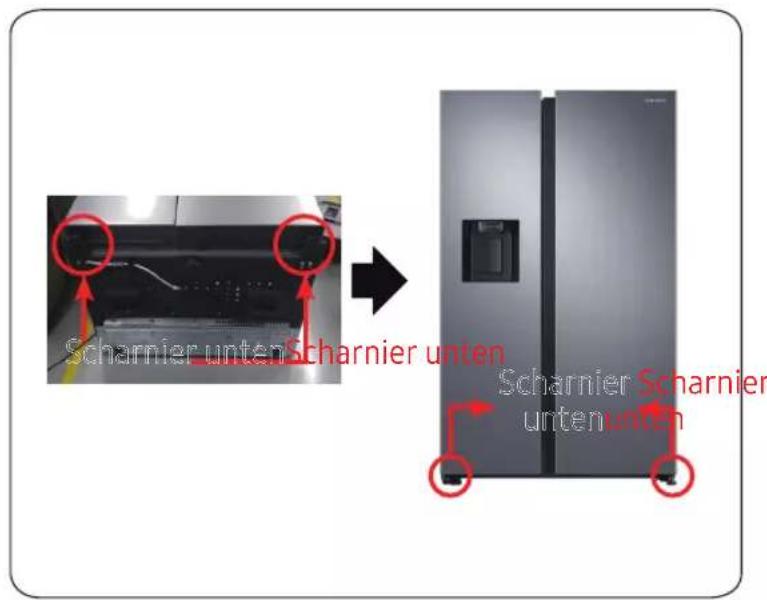

Unteres Scharnier

Scharnier Scharnier unter unter Scharnier unter Schar

[Zerlegung]

1. Ziehen Sie das Netzkabel ab.
2. Legen Sie das Gerät hin.

ACHTUNG

• Es ist notwendig, dass mehr als 2 Personen daran arbeiten.
• Ziehen Sie unbedingt den Netzstecker, bevor Sie den oben beschriebenen Vorgang durchführen.

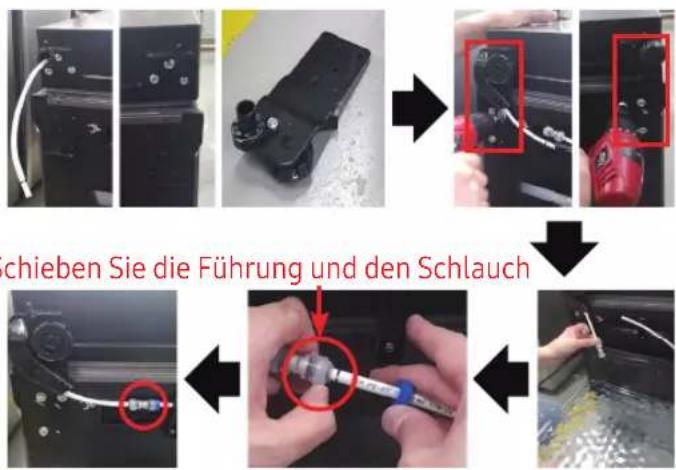

Ziehen Sie die Führung und den Schlauch

[Zerlegung]

1. Schlauchabtrennen. (nur Scharnier links unten)
2. Wasser im Schlauch ablassen. (nur Scharnier links unten)
3. Schraube entfernen (3 Stück). (Mit Schraubenschlüssel oder 10-mm-Ringschlüssel)
4. Entfernen Sie das untere Scharnier R/L.

chieben Sie die Führung und den Schlauch

[Zusammenbau]

1. Scharnier unten montieren. (Mit Schraubenschlüssel oder 10-mm-Ringschlüssel)
2. Schlauch anschließen (nur Scharnier unten links)
3. Wasser im Schlauch ablassen. (nur Scharnier links unten)

ACHTUNG

- Ziehen Sie unbedingt den Netzstecker, bevor Sie den oben beschriebenen Vorgang durchführen.

Unteres Scharnier

Scharnier unter Scharnier unter Scharnier Scharnier unter unter

[Zusammenbau]

1. Bauen Sie das untere Scharnier R/L ein.
2. Stellen Sie das Gerät auf.

! ACHTUNG

• Es ist notwendig, dass mehr als 2 Personen daran arbeiten.
• Ziehen Sie unbedingt den Netzstecker, bevor Sie den oben beschriebenen Vorgang durchführen.
