Tip produs	Frigider 2 uși (Side-by-Side)
Marcă	Samsung
Model	RS64R5341M9
Capacitate totală (aprox.)	655 L
Dimensiuni (Î x L x A) aprox.	178 x 91,2 x 73,4 cm
Greutate netă (aprox.)	100 kg
Alimentare	220-240 V, 50/60 Hz
Clasă climatică	SN-T
Clasă energetică	A++
Tehnologie de răcire	Metal Cooling, No Frost
Funcții principale	Răcire rapidă, Eco Mode, Alarmă ușă
Iluminare interioară	LED
Tip de comandă	Electronică, tactilă
Distribuitor de apă	Nespecificat (conform manualului, fără distribuitor)
Mașină de gheață	Nespecificată
Întreținere și curățare	Curățați regulat interiorul cu o cârpă moale și apă cu săpun. Praful de pe grila din spate trebuie îndepărtat.
Siguranță	Deconectați înainte de orice reparație. Ușile sunt grele, necesită 2 persoane pentru demontare.
Piese de schimb reparabile de utilizator	Mânere, garnituri de etanșare, sertare, balamale (cu precauție)
Unelte necesare pentru reparație	Șurubelniță Phillips, șurubelniță plată, chei de 8/10/11 mm, cheie poligonală de 10 mm
Garanție	Garanție standard a producătorului (vezi condițiile)

Întrebări frecvente - RS64R5341M9 SAMSUNG

Cum se inversează ușile frigiderului?

Inversarea ușilor necesită cel puțin două persoane. Deconectați aparatul, scoateți capacele și deconectați conectorii. Înlocuiți balamalele superioară, intermediară (la modelele cu 3 uși) și inferioară. Urmați pașii în ordine inversă pentru reasamblare. Asigurați-vă că reconectați corect furtunurile și conectorii.

Cum se scoate și se monte garnitura ușii?

Pentru a scoate garnitura, deschideți ușa, trageți de cele 4 colțuri, apoi de centru. Pentru a monta o garnitură nouă, împingeți colțurile, apoi centrul, asigurându-vă că nu există niciun spațiu între garnitură și ușă.

Cum se scoate un sertar?

Ridicați ușor partea din față a sertarului și trageți-l spre dumneavoastră pentru a-l scoate. Remontarea se face în ordine inversă, verificând că sertarul este bine introdus în șine.

Pot înlocui balamalele singur?

Da, dar cu extremă prudență, deoarece ușile sunt grele. Folosiți mănuși de protecție și pregătiți un tampon pentru a evita zgârieturile. Deconectați alimentarea. Se recomandă apelarea unui profesionist.

Ce fac dacă aparatul nu răcește?

Verificați dacă aparatul este conectat și temperatura este setată corect. Asigurați-vă că grilele de ventilație nu sunt obstruate și că garnitura ușii este în stare bună. Dacă problema persistă, contactați un serviciu tehnic.

Unde găsesc piesele de schimb?

Accesați site-ul samsung.com/support și introduceți codul modelului RS64R5341M9. Piesele reparabile de utilizator sunt mânerele, garniturile, sertarele și balamalele.

Cum se curăță frigiderul?

Deconectați aparatul. Curățați interiorul cu o cârpă moale și apă cu săpun. Nu folosiți produse abrazive. Îndepărtați praful de pe grila din spate în mod regulat pentru a asigura o ventilație adecvată.

Este necesar un profesionist pentru înlocuirea garniturii?

Nu, înlocuirea garniturii este considerată reparație de către utilizator. Urmați instrucțiunile din manual: scoateți garnitura veche trăgând de colțuri și centru, apoi instalați-o pe cea nouă împingând ferm.

Cum se reglează temperatura?

Folosiți panoul de comandă tactil pentru a seta temperatura frigiderului și congelatorului. Temperaturile recomandate sunt 3 °C pentru frigider și -18 °C pentru congelator.

De ce frigiderul meu face zgomot?

Zgomotele de funcționare sunt normale (compresor, ventilator). Dacă zgomotul este neobișnuit, verificați dacă aparatul este bine nivelat, nu este în contact cu un mobilier și sertarele sunt introduse corect.

MANUAL DE UTILIZARE RS64R5341M9 SAMSUNG

Romanian - Română......100

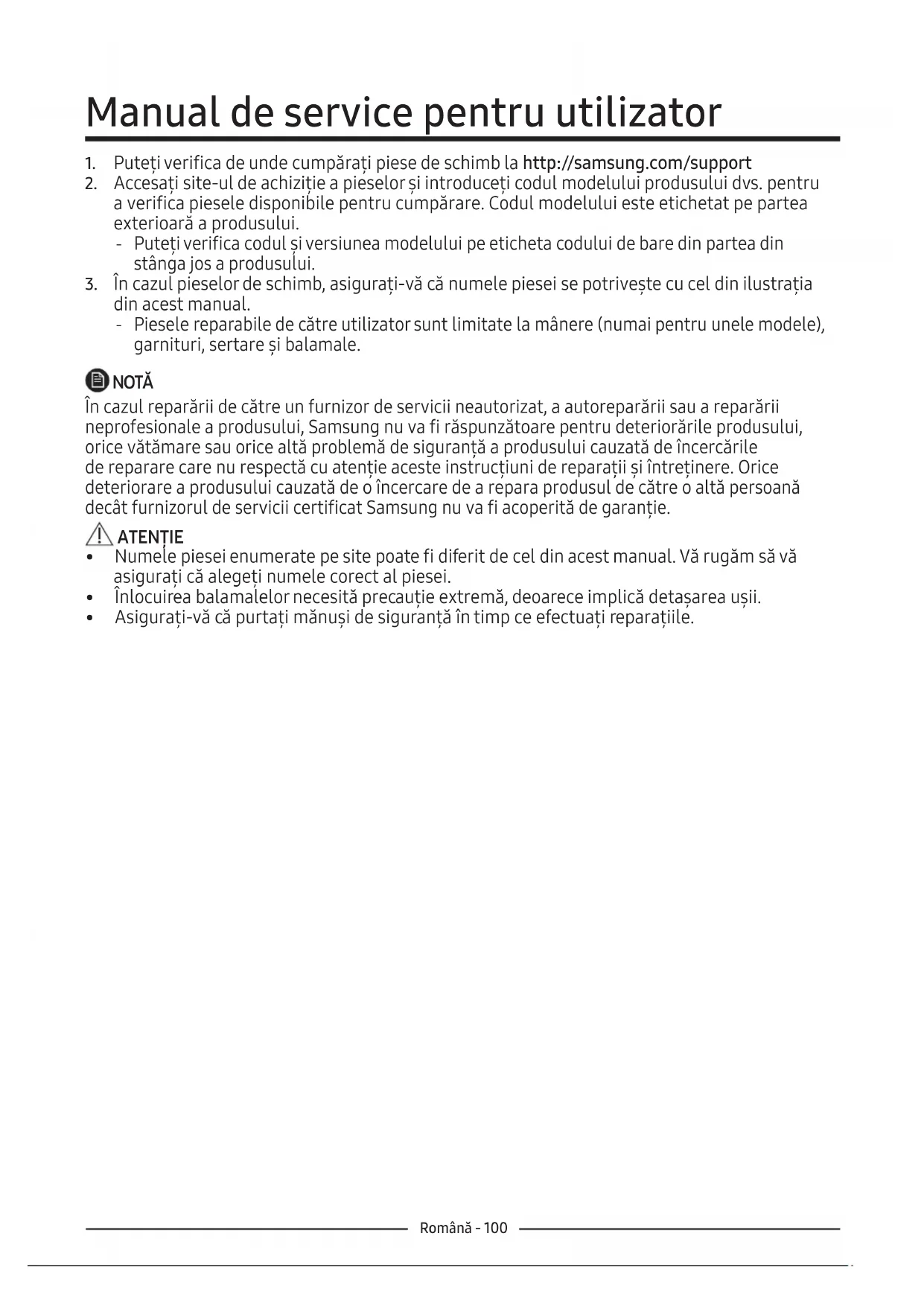

Manual de service pentru utilizator

1. Puteti verifica de unde cumpărați piese de schimb la http://samsung.com/support
2. Accesați site-ul de achiziție a pieselor și introduceți codul modelului produsului dvs. pentru a verifica piesele disponibile pentru cumpărare. Codul modelului este etichetat pe partea exterioară a produsului.

- Puteți verifica codul și versiunea modelului pe eticheta codului de bare din partea din stânga jos a produsului.

1. În cazul pieselor de schimb, asigurați-vă că numele piesei se potrivește cu cel din ilustrația din acest manual.

- Piesele reparabile de câtre utilizator sunt limitate la mânere (numai pentru unele modele), garnituri, sertare și balamale.

NOTĂ

În cazul reparării de către un furnizor de servicii neautorizat, a autoreparării sau a reparării neprofesionale a produsului, Samsung nu va fi răspunzătoare pentru deteriorările produsului, orice vătămare sau orice altă problemă de siguranță a produsului cauzată de încercările de reparare care nu respectă cu atenție aceste instrucțiuni de reparații și întreținere. Orice deteriorare a produsului cauzată de o încercare de a repara produsul de către o altă persoană decât furnizorul de servicii certificat Samsung nu va fi acoperită de garanție.

ATENTIE

• Numele piesei enumerate pe site poate fi diferit de cel din acest manual. Vă rugăm să vă asigurați că alegeți numele corect al piesei.
• Înlocuirea balamalelor necesită precauție extremă, deoarece implică detașarea ușii.
• Asigurați-vă că purtați mănuși de siguranță în timp ce efectuați reparațiile.

Imaginea reală și piesele furnizate ale frigiderului pot diferi, în funcție de model și țară.

01 Metal Cooling 02 03 04

01 Balama superioară (stânga și dreapta)

03 Sertar (tavă și coş)

02 Garnitură (uşă Con. Şi Fri.)

04 Balama inferioară (stânga și dreapta)

Înlocuirea garniturii

ATENTIE

Asigurați-vă că ați fixat ermetic garnitura. În caz contrar, se poate scurge aer rece din frigider.

Pentru a scoate garnitura

Trageți colțul Garniturii

Deschideti uşa și scoateți garnitura din uşă.

[Demontare]

1. Trageți cele 4 colțuri ale garniturii.

2. Trageti centrul garniturii.

Pentru a înlocui garnitura

împingeti colțul garniturii

Atașați o garnitură nouă la ușa frigiderului.

Asigurați-vă că nu există spațiu între noua garnitură și ușă.

[Asamblare]

1. Împingeți cele 4 colțuri ale garniturii.

2. Împingeti centrul garniturii.

Înlocuirea sertarului

ATENTIE

Verificați dacă sertarul este introdus corect în șină în timpul asamblării.

Pentru a scoate garnitura

Ridicați ușor partea din față a sertarului și glisați-l.

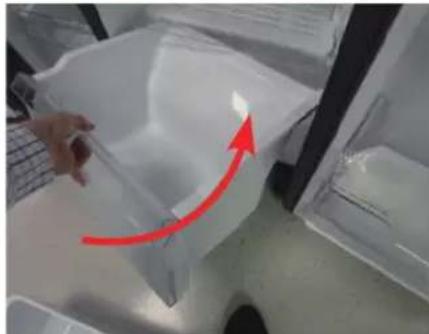

Pentru a reataşa sertarele

Reatașarea sertarelor urmează ordinea inversă a etapelor de demontare respective.

Reatașarea sertarelor urmează ordinea inversă a etapelor de demontare respective.

Pentru a înlocui balamalele, trebuie să scoateți uşile mai întâi.

ATENTIE

• Când scoateți ușile, fiți foarte precaut, deoarece ușile sunt grele.
- Înainte de a înlocui balamalele, puneti un tampon moale, cum ar fi carton, pentru a preveni zgârierea ușilor atunci când le așezati jos.
- Deoarece balamalele trebuie manipulate cu atenție și înlocuite de două sau mai multe persoane, vă recomandăm să apelați la un serviciu tehnic profesional.
- Dacă scoateți balamaua fără să țineți ușa, ușa poate cădea și poate cauza răniri.
- Asigurati-vă că arborele este strâns bine pe balama.
- Verificați dacă balamaua este atașată de dulap.
- Asigurati-vă că conectorii de cablu sunt conectați corect.
- Aveți grijă să nu deteriorați firele atunci când fixați capacul superior.

! AVERTIZARE

- Pentru a înclina/așeza frigiderul e nevoie de minimum 2 persoane.

- Deconectați cablul de alimentare înainte de a inversa ușile.

Instrumente necesare (nu sunt furnizate)

Şurubelniță Philips Şurubelniță cu cap plat Cheie de 11 mm

Cheie cu soclu de 10 mm Cheie cu soclu de 8 mm Cheie de 10 mm

Balama de sus

1. Deconectați cablul de alimentare și scoateți 1 şurub de capac folosind o şurubelniță Phillips. Apoi deschideti ușa congelatorului și trageți cârligele de pe laturi pentru a slăbi capacul. Ridicați capacul spre dvs. pentru a-l desprinde.

2. Deconectați cele două carcase superioare.

3. Scoateți cele trei şuruburi care țin balamaua.

4. Demontați balamaua superioară din fața ușii.

Înlocuirea balamalei

Numele modelului arată astfel: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56**

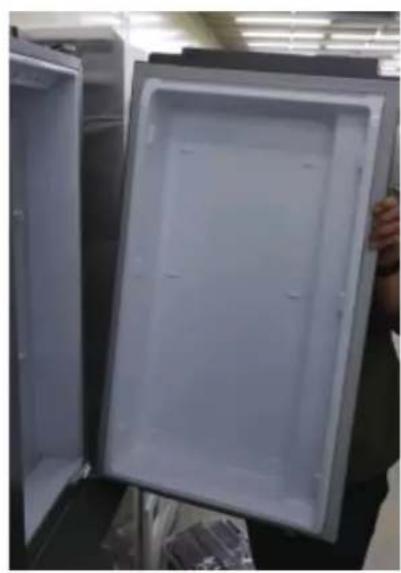

Balama medie (numai pentru 3 uși)

1. După ce dezasamblati partea superioară, dezasamblati ușa frigiderului în sus.

1. Scoateți cele trei şuruburi care fixează balamaua, dezasamblati balamaua medie

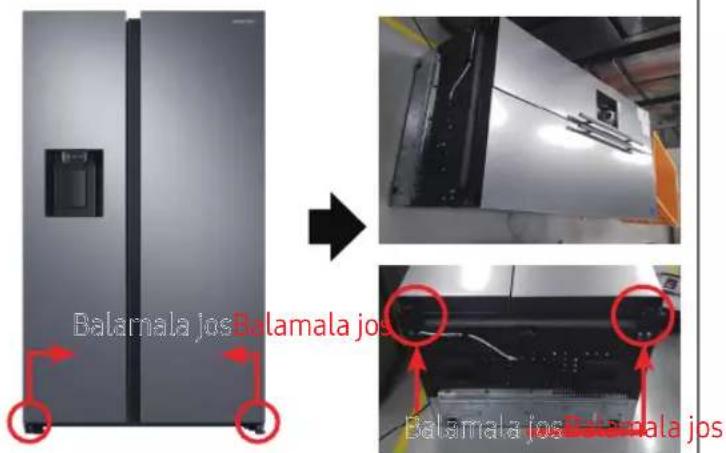

Balama inferioară

Balamala jos Balamala jos Balamala jos Balamala jos

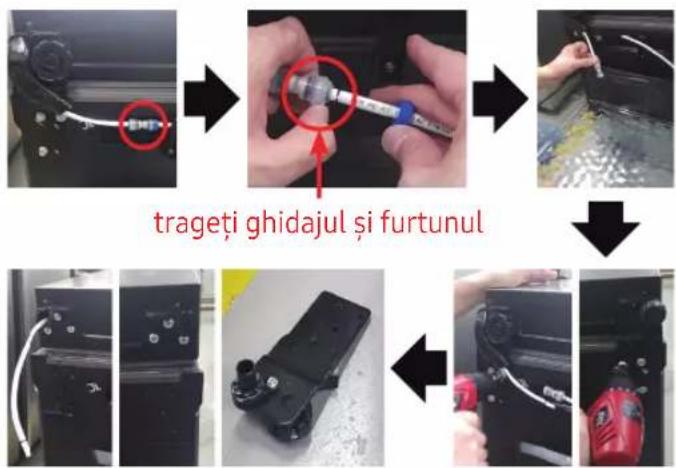

trageți ghidajul și furtunul

Împingeți ghidajul și furtunul

[Demontare]

1. Deconectați cablul de alimentare.

2. Aşezati setul.

⚠️ ATENTIE

• Este necesar să lucreze mai mult de 2 persoane.
• Asigurați-vă că deconectați cablul de alimentare înainte de a efectua operația de mai sus.

[Demontare]

1. Deconectați furtunul. (Doar balamalaua jos stânga)
2. Evacuați apa din furtun. (Doar balamalaua jos stânga)
3. Scoateți şurubul (3ea). (Folosind o cheie de 10 mm)
4. Scoateți balamaua de jos D/S.

[Asamblare]

1. Asamblati balamaua jos.
   (Folosind o cheie de 10 mm)
2. Conectați furtunul (numai balamaua jos stânga)
3. Asamblati apa la furtun. (Doar balamalaua jos stânga)

! ATENTIE

- Asigurati-vă că deconectați cablul de alimentare înainte de a efectua operația de mai sus.

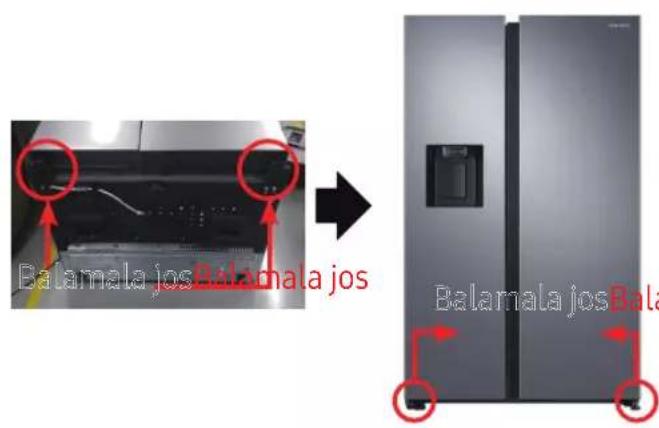

Balama inferioară

Balamala jos Balamala jos Balamala jos Balamala jos Balamala jos

[Asamblare]

1. Asamblati balamaua de jos D/S.
2. Puneti setul.

! ATENTIE

• Este necesar să lucreze mai mult de 2 persoane.
• Asigurați-vă că deconectați cablul de alimentare înainte de a efectua operația de mai sus.
