RS64R5341M9 - Kjøleskap SAMSUNG - Gratis bruksanvisning og manual

Produkttype	2-dørs kjøleskap (Side-by-Side)
Merke	Samsung
Modell	RS64R5341M9
Total kapasitet (ca.)	655 L
Dimensjoner (H x B x D) ca.	178 x 91,2 x 73,4 cm
Nettovekt (ca.)	100 kg
Strømtilførsel	220-240 V, 50/60 Hz
Klimaklasse	SN-T
Energiklasse	A++
Kjøleteknologi	Metal Cooling, No Frost
Hovedfunksjoner	Rask kjøling, Eco-modus, døralarm
Innvendig belysning	LED
Kontrolltype	Elektronisk, berøring
Vannutdeler	Ikke spesifisert (ifølge manualen, ingen vannutdeler)
Ismaskin	Ikke spesifisert
Vedlikehold og rengjøring	Rengjør innsiden regelmessig med en myk klut og såpevann. Støvtørk bakgrillen.
Sikkerhet	Koble fra før reparasjon. Dører er tunge, trenger 2 personer for demontering.
Deler som kan repareres av brukeren	Håndtak, tetningslister, skuffer, hengsler (med forsiktighet)
Verktøy som trengs for reparasjon	Stjerneskrutrekker, flat skrutrekker, skrunøkler 8/10/11 mm, sekskantnøkkel 10 mm
Garanti	Standard produsentgaranti (se vilkår)

Ofte stilte spørsmål - RS64R5341M9 SAMSUNG

Hvordan snu kjøleskapsdørene?

Snuing av dører krever minst to personer. Koble fra apparatet, fjern dekslene og koble fra kontaktene. Bytt øvre, midtre (på 3-dørs modeller) og nedre hengsler. Følg trinnene i omvendt rekkefølge for montering. Sørg for å koble slanger og kontakter godt til.

Hvordan fjerne og sette på dørtetningslisten?

For å fjerne tetningslisten, åpne døren, trekk i de 4 hjørnene og deretter midten. For å montere en ny list, trykk på hjørnene og deretter midten, og pass på at det ikke er noen åpning mellom listen og døren.

Hvordan fjerne en skuff?

Løft forsiktig fronten av skuffen og dra den mot deg for å fjerne den. Montering gjøres i omvendt rekkefølge, og kontroller at skuffen er riktig satt inn i skinnene.

Kan jeg bytte hengsler selv?

Ja, men med ekstrem forsiktighet, da dørene er tunge. Bruk vernehansker og legg en pute for å unngå riper. Koble fra strømmen. Det anbefales å kontakte en fagperson.

Hva gjør jeg hvis apparatet ikke kjøler?

Sjekk at apparatet er tilkoblet og at temperaturen er riktig innstilt. Forsikre deg om at ventilasjonsrillene ikke er blokkert og at dørtetningslisten er i god stand. Hvis problemet vedvarer, kontakt teknisk service.

Hvor finner jeg reservedeler?

Gå til samsung.com/support og skriv inn modellkoden RS64R5341M9. Deler som kan repareres av brukeren er håndtak, tetningslister, skuffer og hengsler.

Hvordan rengjøre kjøleskapet?

Koble fra apparatet. Rengjør innsiden med en myk klut og såpevann. Ikke bruk slipende midler. Støvtørk bakgrillen regelmessig for god ventilasjon.

Trenger jeg en fagperson for å bytte tetningslisten?

Nei, utskifting av tetningslisten anses som brukerreparerbart. Følg instruksjonene i manualen: fjern den gamle listen ved å trekke i hjørnene og midten, og installer den nye ved å trykke godt.

Hvordan stille inn temperaturen?

Bruk berøringskontrollpanelet til å stille inn temperaturen i kjøleskapet og fryseren. Anbefalte temperaturer er 3 °C for kjøleskapet og -18 °C for fryseren.

Hvorfor lager kjøleskapet mitt lyd?

Driftslyder er normale (kompressor, vifte). Hvis lyden er uvanlig, sjekk at apparatet står vannrett, at det ikke er i kontakt med et møbel, og at skuffene er riktig satt inn.

BRUKSANVISNING RS64R5341M9 SAMSUNG

03 Skuffe (bakke og kurv)

02 Pakning (Ref og fri dør)

For at fjerne pakningen

For at fjerne pakningen

Brukerhåndbok for service

1. Du kan sjekke hvor du kan kjøpe reservedeler på http://samsung.com/support
2. Besøk nettsiden for kjøp av deler og skriv inn modellkoden til produktet ditt for å finne delene som er tilgjengelige for kjøp. Modellkoden er merket på utsiden av produktet.
3. Du kan sjekke modellkoden og versjonen på strekkode-merkelappen nederst til venstre på produktet.
4. For reservedeler, sørg for at delenavnet samsvarer med illustrasjonen i denne håndboken.
5. Deler som kan vedlikeholdes av brukeren, er begrenset til håndtak (kun noen modeller), pakninger, skuffer og hengsler.

MERK

Etter reparasjon av en ikke-autorisert tjenesteleverandør, selvreparasjon eller ikke-profesjonell reparasjon av produktet, er Samsung ikke lengre ansvarlig for skade på produktet, skader eller andre produktsikkerhetsproblemer forårsaket av forsøk på å reparere produktet som ikke følger de følgende reparasjons- og vedlikeholdsinstruksjonene. Eventuelle skader på produktet forårsaket av et forsøk på å reparere produktet av andre enn en Samsung-sertifisert tjenesteleverandør, dekkes ikke av garantien.

VARSOMHET

• Delenavnet som er oppført på nettstedet, kan avvike fra det som er beskrevet i denne håndboken. Forsikre deg om at du velger riktig delnavn.
• Bytte av hengsler krever ekstrem VARSOMHET fordi det innebærer å ta av døren.
• Sørg for å bruke vernehansker mens du utfører reparasjoner.

Den faktiske illustrasjonen og de medfølgende delene av kjøleskapet kan variere, avhengig av modell og land.

01 Metal Cooling 02 03 04

01 Topphengsel (Venstre og høyre)

03 Skuff (Brett og kurv)

04 Nederste hengsel (venstre og høyre)

VARSOMHET

Forsikre deg om at du fester pakningen godt. Ellers kan kald luft fra kjøleskapet lekke.

For å fjerne pakningen

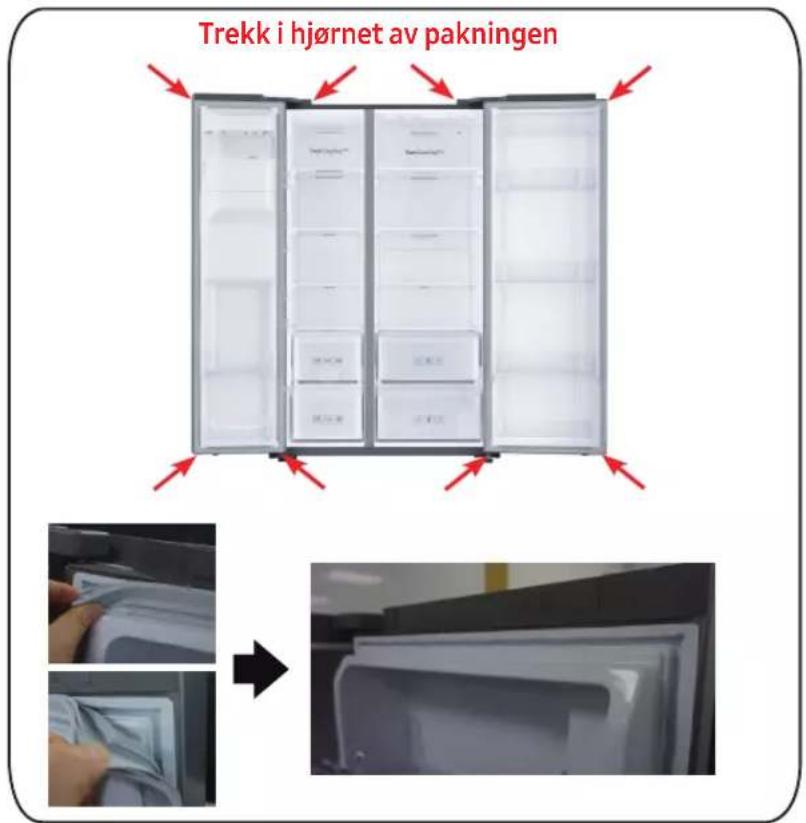

Trekk i hjørnet av pakningen

Åpne døren og fjern pakningen fra døren.

[Demontering]

1. Trekk i de fire hjørnene av pakningen.
2. Trekk midten av pakningen.

For å bytte ut pakningen

Trykk på hjørnet av pakningen

Fest den nye pakningen til kjøleskapsdøren.

Forsikre deg om at det ikke er noe gap mellom den nye pakningen og døren.

[Montering]

1. Trykk på de fire hjørnene av pakningen.
2. Trykk på midten av pakningen.

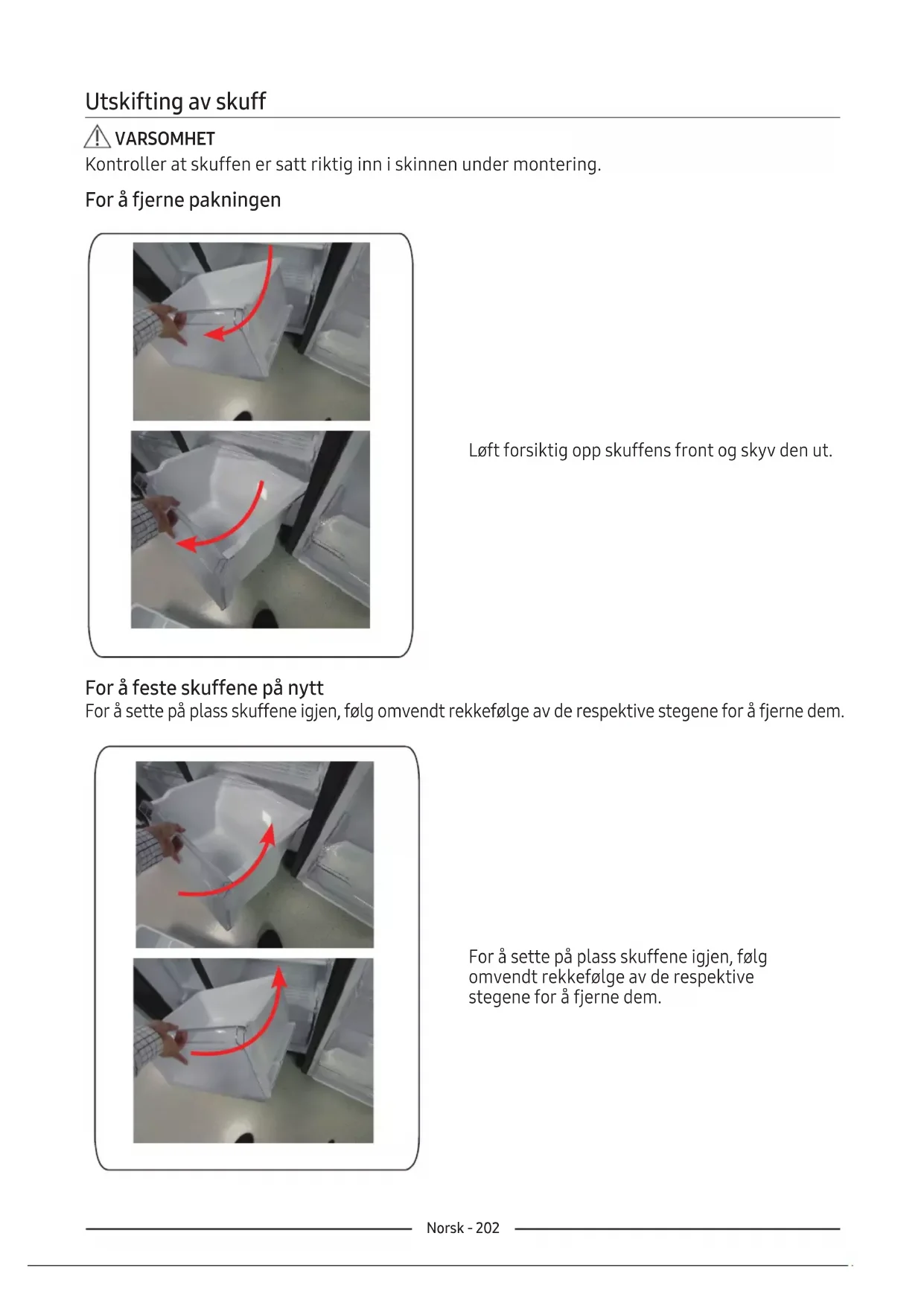

Utskifting av skuff

VARSOMHET

Kontroller at skuffen er satt riktig inn i skinnen under montering.

For å fjerne pakningen

Løft forsiktig opp skuffens front og skyv den ut.

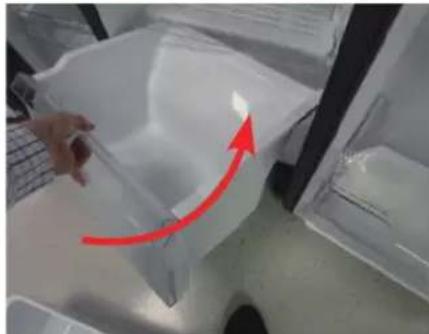

For å feste skuffene på nytt

For å sette på plass skuffene igjen, følg omvendt rekkefølge av de respektive stegene for å fjerne dem.

For å sette på plass skuffene igjen, følg omvendt rekkefølge av de respektive stegene for å fjerne dem.

For å skifte hengslene må du fjerne dørene først.

VASROMHET

• Når du tar av dørene, må du være ekstrem forsiktig fordi dørene er tunge.
• Før du skifter hengslene, må du legge ned et mykt dekke, som papp på gulvet, for å forhindre riper på døren når du legger dørene ned.
• Ettersom hengslene må håndteres forsiktig og byttes av to eller flere personer, anbefaler vi at du ber om profesjonell teknisk service.
• Hvis du fjerner hengsler uten å holde døren, kan døren falle og forårsake personskade.
• Forsikre deg om at akselen strammes godt på hengslen.
• Kontroller at hengslen er festet til skapet.
• Forsikre deg om at ledninger er er riktig tilkoblet.
  • Vær forsiktig så du ikke skader ledningene når du fester toppdekselet.

ADVARSEL

- Velting / nedlegging av kjøleskapet krever minimum 2 personer.

Verktøy kreves (ikke inkludert)

Stjernejern-skrutrekker Flat skrutrekker 11 mm nøkkel

10 mm pipenøkkel 8 mm pipenøkkel 10 mm skiftenøkkel

Topphengsel

1. Koble fra strømledningen, og fjern 1 dekselskruer med en stjerneskrutrekker. Åpne deretter frysedøren og trekk i krokene på sidene for å løsne dekselet. Løft dekselet mot deg for å løsne det.

2. Koble fra de to øverste kamrene.

3. Fjern de tre boltene som holder hengslen.

4. Demonter topphengslen fra fronten av døren.

Utskifting av hengsel

Modellnavnet ser slik ut: RS64R55 **, RS64R56 **, RS65R55 **, RS65R56 **, RS74R55 **, RS75R56 **, RS63R55 **, RS63R56 **

Midthengsel (kun for 3-dørs)

1. Etter å ha demontert den øverste henslen, demonter du kjøleskapsdøren.

1. Fjern de tre boltene som holder hengslen, demonter den midtre hengslen

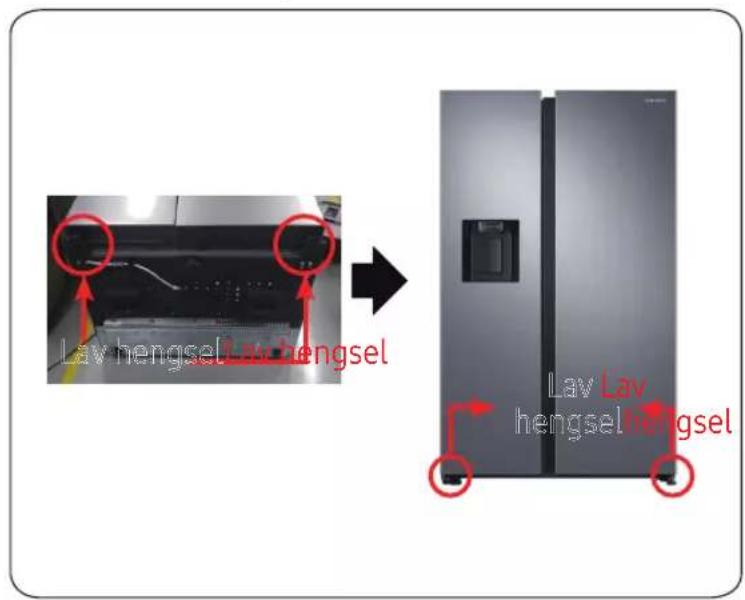

Nederste hengsel

Lav Lay hengsel hengsel Lav hengsel hengsel

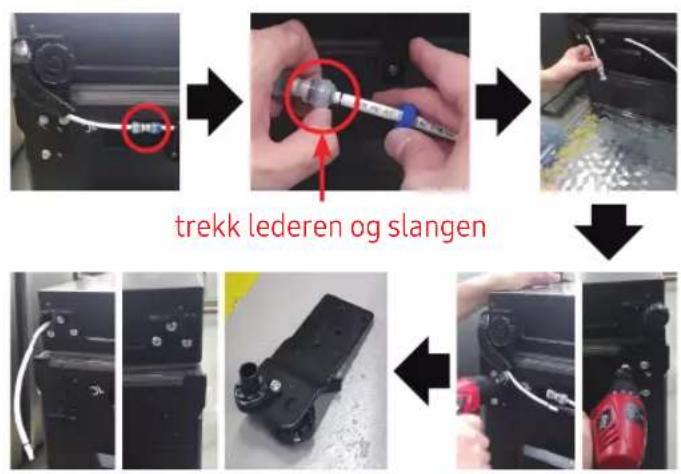

trekk lederen og slangen

- Sørg for å trekke ut strømledningen før du utfører operasjonen ovenfor.

[Demontering]

1. Koblefraslangen. (Bare hengsel lavt til venstre)

2. Utgående vann i slangen. (Bare hengsel lavt til venstre)

3. Fjern bolten (3ea). (Bruk skiftenøkkel eller 10 mm fastnøkkel)

4. Fjern hengsel lav H / V.

[Montering]

1. Monter hengslen lavt på bunnen. (Bruk skiftenøkkel eller 10 mm fastnøkkel)

2. Koble til slange (bare hengsel lavt til venstre)

3. Montervann-inn-slangen. (Bare hengsel lavt til venstre)

! VARSOMHET

- Sørg for å trekke ut strømledningen før du utfører operasjonen ovenfor.

Nederste hengsel

Lav hengsel Lav hengsel Lav Lav hengsel hengsel

[Montering]

1. Monter hengsel lavt H / V.

2. Sett opp settet.

! VARSOMHET

- Sørg for å trekke ut strømledningen før du utfører operasjonen ovenfor.
