Toote tüüp	2-ukseline külmik (Side-by-Side)
Bränd	Samsung
Mudel	RS64R5341M9
Kogumaht (ligikaudne)	655 L
Mõõdud (K x L x S) ligikaudne	178 x 91,2 x 73,4 cm
Netokaal (ligikaudne)	100 kg
Toide	220-240 V, 50/60 Hz
Kliimaklass	SN-T
Energiaklass	A++
Jahutustehnoloogia	Metal Cooling, No Frost
Peamised funktsioonid	Kiirjahutus, Eco režiim, uksehäire
Sisevalgustus	LED
Juhtimistüüp	Elektrooniline, puutetundlik
Veeautomaat	Täpsustamata (juhendi järgi pole veeautomaati)
Jäämasin	Täpsustamata
Hooldus ja puhastus	Puhastage sisemust regulaarselt pehme lapi ja seebiveega. Tolmutage tagumist võret.
Ohutus	Enne remonti ühendage toitejuhe lahti. Uksed on rasked, lahtivõtmiseks on vaja 2 inimest.
Kasutaja poolt parandatavad varuosad	Käepidemed, tihendid, sahtlid, hinged (ettevaatusega)
Remondiks vajalikud tööriistad	Ristpeakruvikeeraja, lapik kruvikeeraja, mutrivõtmed 8/10/11 mm, kuuskantvõti 10 mm
Garantii	Tavaline tootjagarantii (vt tingimusi)

Korduma kippuvad küsimused - RS64R5341M9 SAMSUNG

Kuidas külmiku uksi ümber pöörata?

Ukste ümberpööramine nõuab vähemalt kahte inimest. Ühendage seade vooluvõrgust lahti, eemaldage katted ja ühendage pistikud lahti. Vahetage ülemine, keskmine (3-ukseliste mudelite puhul) ja alumine hing. Järgige kokkupanekul samme vastupidises järjekorras. Veenduge, et voolikud ja pistikud oleksid korralikult ühendatud.

Kuidas ukse tihendit eemaldada ja tagasi paigaldada?

Tihendi eemaldamiseks avage uks, tõmmake nelja nurka ja seejärel keskele. Uue tihendi paigaldamiseks suruge nurgad ja seejärel keskele, veendudes, et tihendi ja ukse vahel pole tühimikke.

Kuidas sahtlit eemaldada?

Tõstke sahtli esiosa õrnalt üles ja lükake seda enda poole, et see eemaldada. Tagasi panek toimub vastupidises järjekorras, kontrollides, et sahtel oleks korralikult rööbastesse sisestatud.

Kas ma saan hinged ise vahetada?

Jah, kuid ülima ettevaatusega, kuna uksed on rasked. Kasutage kaitsekindaid ja pange ette padjake, et vältida kriimustusi. Ühendage toide lahti. Soovitatav on pöörduda spetsialisti poole.

Mida teha, kui seade ei jahuta?

Kontrollige, et seade on vooluvõrku ühendatud ja temperatuur on õigesti seatud. Veenduge, et õhutusavad pole ummistunud ja ukse tihend on heas seisukorras. Kui probleem jätkub, võtke ühendust tehnilise teenindusega.

Kust leida varuosi?

Minge veebisaidile samsung.com/support ja sisestage mudelikood RS64R5341M9. Kasutaja poolt parandatavad varuosad on käepidemed, tihendid, sahtlid ja hinged.

Kuidas külmikut puhastada?

Ühendage seade vooluvõrgust lahti. Puhastage sisemust pehme lapi ja seebiveega. Ärge kasutage abrasiivseid puhastusvahendeid. Puhastage regulaarselt tagumist võre, et tagada hea ventilatsioon.

Kas tihendi vahetamiseks on vaja spetsialisti?

Ei, tihendi vahetust peetakse kasutaja poolt parandatavaks. Järgige juhendi juhiseid: eemaldage vana tihend, tõmmates nurkadest ja keskelt, seejärel paigaldage uus, surudes tugevalt.

Kuidas temperatuuri reguleerida?

Kasutage puutetundlikku juhtpaneeli, et reguleerida külmiku ja sügavkülmiku temperatuuri. Soovitatavad temperatuurid on 3 °C külmiku ja -18 °C sügavkülmiku jaoks.

Miks mu külmik müra teeb?

Töömüra on normaalne (kompressor, ventilaator). Kui müra on ebatavaline, kontrollige, et seade on tasasel pinnal, ei puutu kokku mööbliga ja et sahtlid on korralikult sisse pandud.

KASUTUSJUHEND RS64R5341M9 SAMSUNG

Estonian - Eesti keel ......172

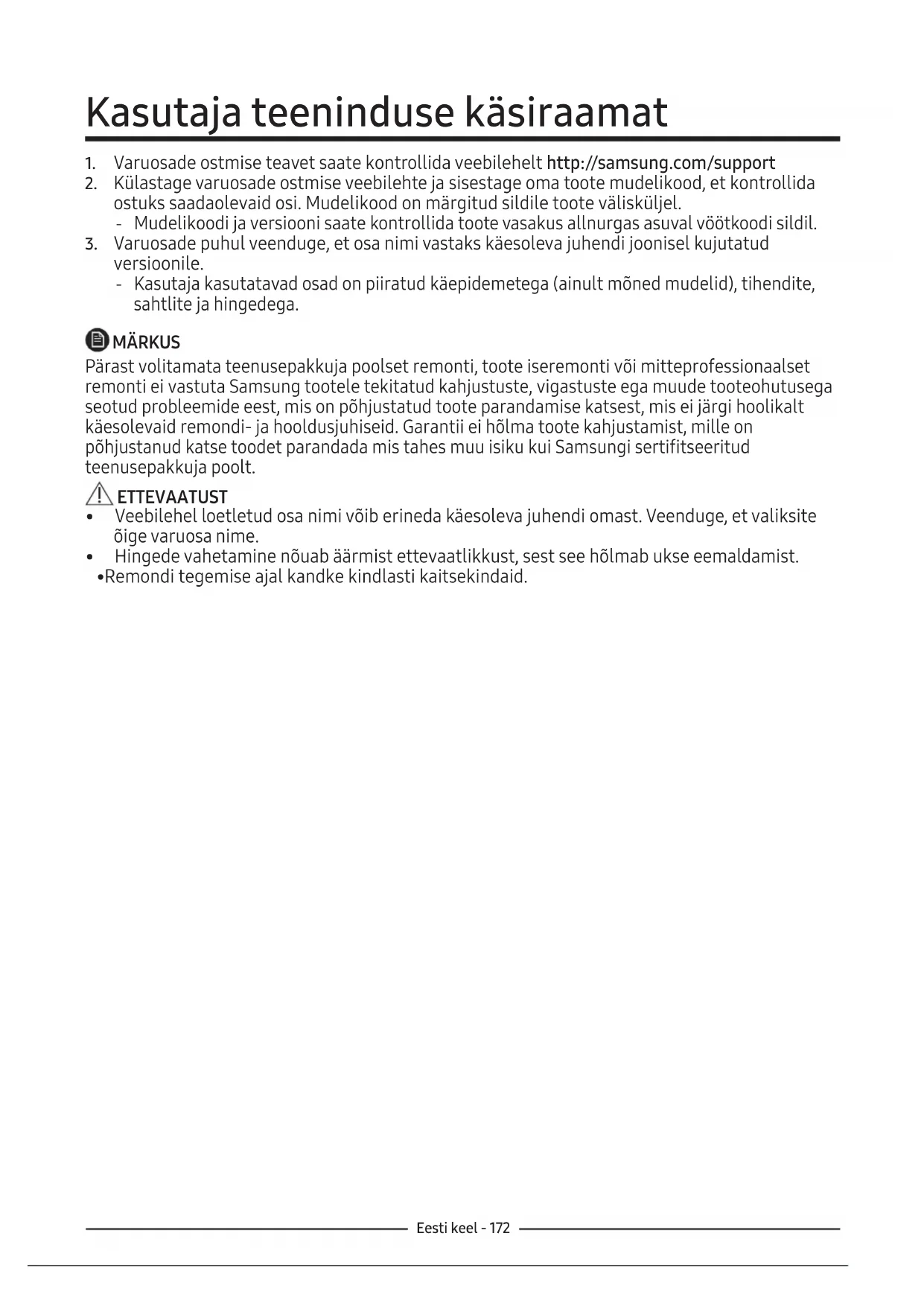

Kasutaja teeninduse käsiraamat

1. Varuosade ostmise teavet saate kontrollida veebilehelt http://samsung.com/support
2. Külastage varuosade ostmise veebilehte ja sisestage oma toote mudelikood, et kontrollida ostuks saadaolevaid osi. Mudelikood on märgitud sildile toote välisküljel.
3. Mudelikoodi ja versiooni saate kontrollida toote vasakus allnurgas asuval vöötkoodi sildil.
4. Varuosade puhul veenduge, et osa nimi vastaks käesoleva juhendi joonisel kujutatud versioonile.
5. Kasutaja kasutatavad osad on piiratud käepidemetega (ainult möned mudelid), tihendite, sahtlite ja hingedega.

MÄRKUS

Pärast volitamata teenusepakkuja poolset remonti, toote iseremonti või mitteprofessionaalset remonti ei vastuta Samsung tootele tekitatud kahjustuste, vigastuste ega muude tooteohutusega seotud probleemide eest, mis on põhjustatud toote parandamise katsest, mis ei järgi hoolikalt käesolevaid remondi- ja hooldusjuhiseid. Garantii ei hõlma toote kahjustamist, mille on põhjustanud katse toodet parandada mis tahes muu isiku kui Samsungi sertifitseeritud teenusepakkuja poolt.

! ETTEVAATUST

• Veebilehel loetletud osa nimi võib erineda käesoleva juhendi omast. Veenduge, et valiksite õige varuosa nime.
• Hingede vahetamine nõuab äärmist ettevaatlikkust, sest see hölmab ukse eemaldamist.
• Remondi tegemise ajal kandke kindlasti kaitsekindaid.

Külmiku tegelik pilt ja esitatud osad võivad erineda, sõltuvalt mudelist ja riigist.

01 Metal Cooling 02 03 04 Metal Cooling

01 Ülemine hing (vasak ja parem)

03 Sahtel (riiul ja korv)

02 Tihend (külmiku ja sügavkülmiku uks)

04 Alumine hing (vasak ja parem)

ETTEVAATUST

Veenduge, et kinnitaksite tihendi kindlalt. Vastasel juhul võib külmkapist pärinev külm öhk lekkida.

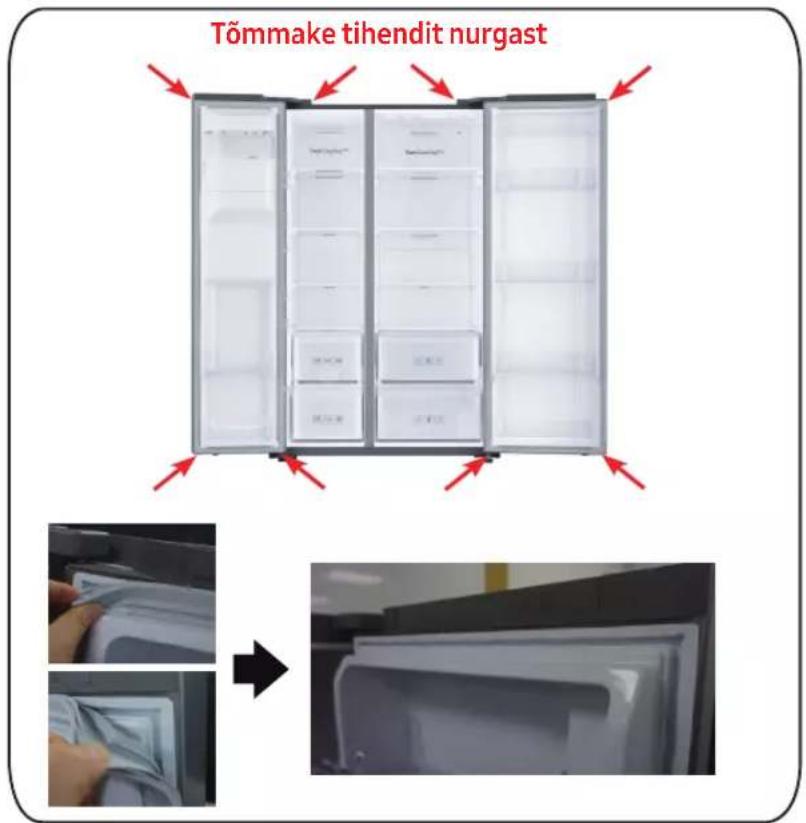

Tihendi eemaldamine

Tõmmake tihendit nurgast

Avage uks ja eemaldage ukselt tihend.

[Lahti võtmine]

1. Tõmmake tihendi 4 nurka.
2. Tõmmake tihendi keskosa.

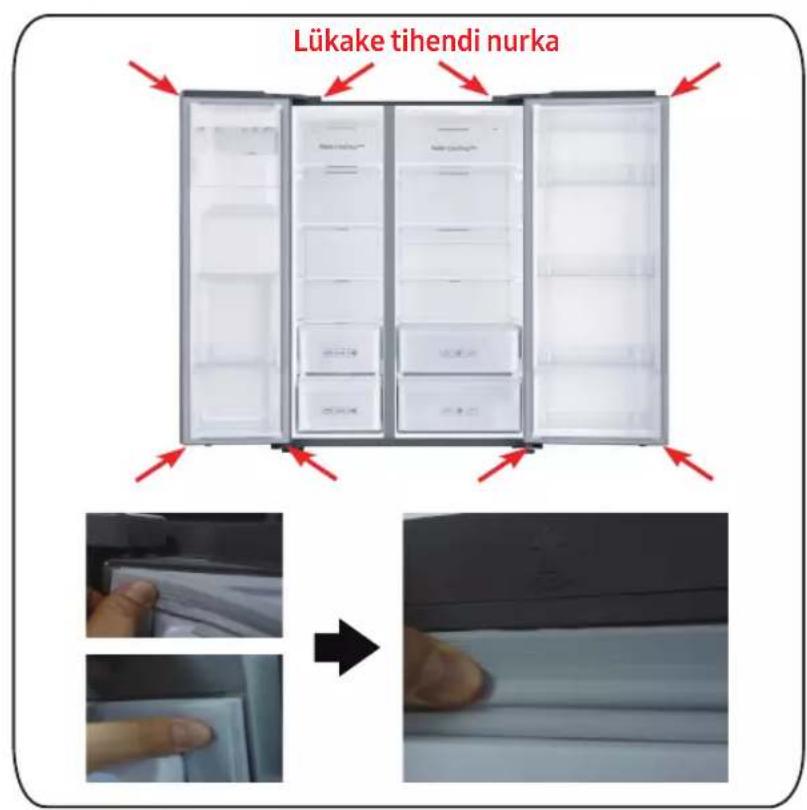

Tihendi asendamine

Lükake tihendi nurka

Kinnitage uus tihend

külmkapi ukse külge.

ja ukse vahel ei oleks pilu.

[Kokkupanek]

1. Lükake tihendi 4 nurka.
2. Lükake tihendi keskosa.

Sahtli asendamine

ETTEVAATUST

Veenduge, et sahtel oleks monteerimise ajal korralikult soonde sisestatud.

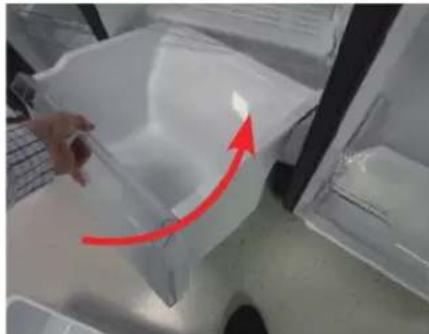

Sahtli eemaldamine

Töstke ettevaatlikult sahtli esiosa üles ja libistage see välja.

Sahtlite uuesti kinnitamine

Sahtlite kinnitamine järgib nende vastavate eemaldamissammude vastupidist järjekorda.

Sahtlite kinnitamine järgib nende vastavate eemaldamissammude vastupidist järjekorda.

Hingede asendamiseks peate köigepealt uksed eemaldama.

ETTEVAATUST

• Uste eemaldamisel olge äärmiselt ettevaatlik, sest uksed on rasked.
- Enne hingede väljavahetamist pange uksekriimustuste vältimiseks põrandale pehme alus, näiteks papp.
- Kuna hingesid tuleb hoolikalt käsitseda ja asendada kahe või enama isiku abil, soovitame teil kutsuda professionaalse tehnilise teenistuse.
- Kui eemaldate hinge ilma ust kinni hoidmata, võib uks kukkuda ja põhjustada vigastusi.
- Veenduge, et völl oleks hingel korralikult pingutatud.
•Veenduge, et hing oleks kindlalt kapi külge kinnitatud.
•Veenduge, et juhtmekonnektorid oleksid öigesti ühendatud.
- Olge ettevaatlik, et mitte kahjustada juhtmeid ülemise katte kinnitamisel.

HOIATUS

- Külmiku kallutamiseks/paigaldamiseks on vaja vähemalt 2 inimest.

- Enne uste avamissuundade vahetamist ühendage toitejuhe lahti.

Vajalikud tööriistad (pole esitatud)

Philipsi kruvikeeraja Lamepeaga kruvikeeraja 11 mm mutrivõti

10 mm silmusvõti 8 mm silmusvõti 10 mm mutrivõti

Ülemine hing

1. Ühendage toitejuhe lahti ja eemaldage Phillipsi kruvikeeraja abil 1 kattekruvi. Seejärel avage sügavkülmiku uks ja tömmake konkse külgedel, et kate vabastada. Töstke kate enda poole, et see lahti võtta.

2. Ühendage kaks ülemist korpusekinnitust lahti.

3. Eemaldage hinge hoidvad kolm polti.

4. Vabastage ülemine hing ukse esiküljelt.

Hinge asendamine

Mudeli nimi näeb välja selline: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56**

Keskmine hing (ainult 3-ukseline)

1. Pärast ülemise hinge vabastamist võtke külmiku uks lahti.

1. Eemaldage hinge hoidvad kolm polti, võtke keskmine hing lahti

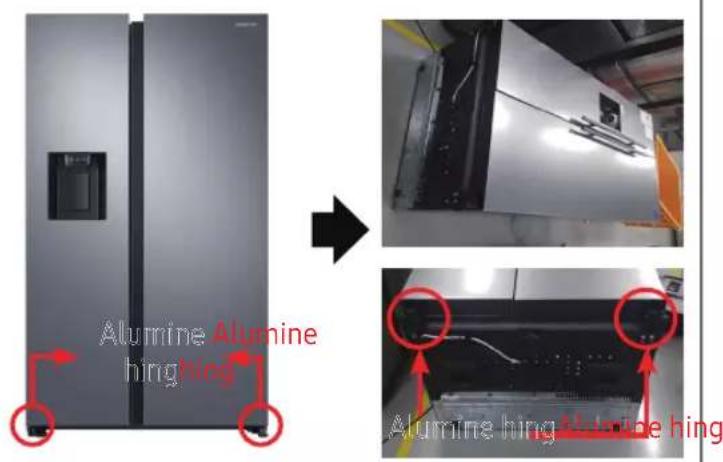

Alumine hing

1. Ühendage toitejuhe lahti.
2. Pange komplekt valmis.

⚠️ ETTEVAATUST

•Töötama peab rohkem kui 2 inimest.
- Enneülaltoodudtoimingutvõtke toitejuhe kindlasti pistikupesast välja.

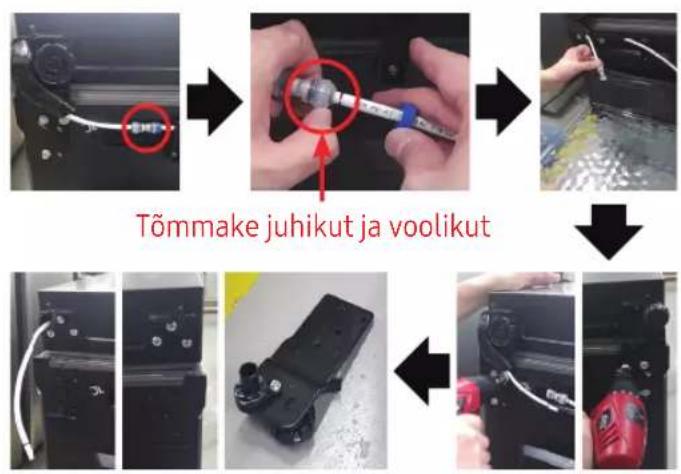

1. Ühendagevooliklahti. (Ainult vasakpoolne alumine hing)
2. Laske vesi voolikust välja. (Ainult vasakpoolne alumine hing)
3. Eemaldage polt (3ea). (Kasutage mutrivõtit või 10 mm silmusvõtit)
4. Eemaldage P/V alumine hing.

[Kokkupanek]

1. Monteerige alumine hinge põhja külge. (Kasutage mutrivõtit või 10 mm silmusvõtit)
2. Ühendage voolik (ainult vasakpoolne alumine hing)
3. Laske vesi voolikusse. (Ainult vasakpoolne alumine hing)

ETTEVAATUST

- Enneülaltoodudtoimingutvõtke toitejuhe kindlasti pistikupesast välja.

Alumine hing

•Töötama peab rohkem kui 2 inimest.
- Enneülaltoodudtoimingutvõtke toitejuhe kindlasti pistikupesast välja.
