Typ produktu	Lodówka dwudrzwiowa (Side-by-Side)
Marka	Samsung
Model	RS64R5341M9
Pojemność całkowita (ok.)	655 L
Wymiary (W x S x G) ok.	178 x 91,2 x 73,4 cm
Masa netto (ok.)	100 kg
Zasilanie	220-240 V, 50/60 Hz
Klasa klimatyczna	SN-T
Klasa energetyczna	A++
Technologia chłodzenia	Metal Cooling, No Frost
Główne funkcje	Szybkie chłodzenie, Tryb Eco, Alarm drzwi
Oświetlenie wewnętrzne	LED
Typ sterowania	Elektroniczne, dotykowe
Dystrybutor wody	Nie określono (zgodnie z instrukcją, brak dystrybutora)
Kostkarka do lodu	Nie określono
Konserwacja i czyszczenie	Regularnie czyść wnętrze miękką ściereczką i wodą z mydłem. Odkurzaj tylną kratkę.
Bezpieczeństwo	Odłącz przed naprawą. Ciężkie drzwi, do demontażu potrzebne są 2 osoby.
Cięści zamienne naprawialne przez użytkownika	Uchwyty, uszczelki, szuflady, zawiasy (ostrożnie)
Narzędzia potrzebne do naprawy	Wkrętak krzyżakowy, wkrętak płaski, klucze 8/10/11 mm, klucz nasadowy 10 mm
Gwarancja	Standardowa gwarancja producenta (patrz warunki)

Często zadawane pytania - RS64R5341M9 SAMSUNG

Jak odwrócić drzwi lodówki?

Odwracanie drzwi wymaga co najmniej dwóch osób. Odłącz urządzenie, zdejmij osłony i odłącz złącza. Wymień górny, środkowy (w modelach 3-drzwiowych) i dolny zawias. Wykonaj czynności w odwrotnej kolejności, aby zamontować. Upewnij się, że przewody i złącza są prawidłowo podłączone.

Jak zdjąć i założyć uszczelkę drzwi?

Aby zdjąć uszczelkę, otwórz drzwi, pociągnij za 4 rogi, a następnie za środek. Aby zamontować nową uszczelkę, wciśnij rogi, a następnie środek, upewniając się, że nie ma szczeliny między uszczelką a drzwiami.

Jak wyjąć szufladę?

Delikatnie unieś przód szuflady i wysuń ją w swoją stronę. Aby włożyć z powrotem, wykonaj czynności w odwrotnej kolejności, sprawdzając, czy szuflada jest prawidłowo osadzona w prowadnicach.

Czy mogę samodzielnie wymienić zawiasy?

Tak, ale z zachowaniem szczególnej ostrożności, ponieważ drzwi są ciężkie. Używaj rękawic ochronnych i zapewnij podkładkę, aby uniknąć zarysowań. Odłącz zasilanie. Zaleca się skorzystanie z pomocy profesjonalisty.

Co zrobić, jeśli urządzenie nie chłodzi?

Sprawdź, czy urządzenie jest podłączone, a temperatura ustawiona prawidłowo. Upewnij się, że kratki wentylacyjne nie są zablokowane, a uszczelka drzwi jest w dobrym stanie. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Gdzie znaleźć części zamienne?

Wejdź na stronę samsung.com/support i wprowadź kod modelu RS64R5341M9. Części naprawialne przez użytkownika to uchwyty, uszczelki, szuflady i zawiasy.

Jak wyczyścić lodówkę?

Odłącz urządzenie. Wyczyść wnętrze miękką ściereczką i wodą z mydłem. Nie używaj ściernych środków czyszczących. Regularnie odkurzaj tylną kratkę, aby zapewnić prawidłową wentylację.

Czy do wymiany uszczelki potrzebny jest profesjonalista?

Nie, wymiana uszczelki jest uznawana za naprawę możliwą do wykonania przez użytkownika. Postępuj zgodnie z instrukcją: usuń starą uszczelkę, ciągnąc za rogi i środek, a następnie zamontuj nową, mocno dociskając.

Jak ustawić temperaturę?

Użyj panelu sterowania dotykowego, aby ustawić temperaturę w lodówce i zamrażarce. Zalecane temperatury to 3°C dla lodówki i -18°C dla zamrażarki.

Dlaczego moja lodówka hałasuje?

Odgłosy pracy są normalne (sprężarka, wentylator). Jeśli hałas jest nietypowy, sprawdź, czy urządzenie jest wypoziomowane, czy nie dotyka mebli oraz czy szuflady są prawidłowo wsunięte.

INSTRUKCJA OBSŁUGI RS64R5341M9 SAMSUNG

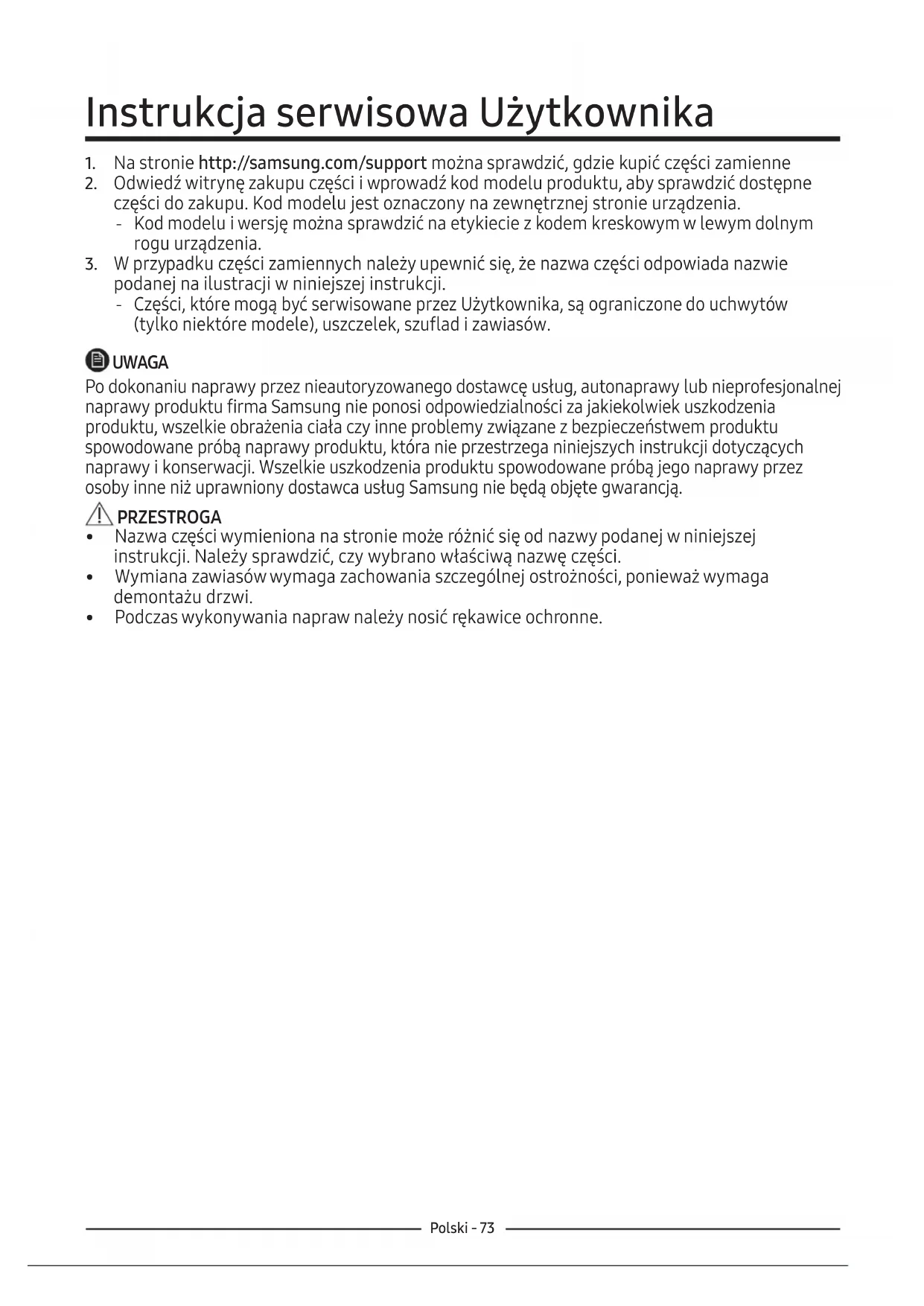

Instrukcja serwisowa Użytkownika

1. Na stronie http://samsung.com/support można sprawdzić, gdzie kupić części zamienne
2. Odwiedź witrynę zakupu części i wprowadź kod modelu produktu, aby sprawdzić dostępne części do zakupu. Kod modelu jest oznaczony na zewnętrznej stronie urządzenia.
3. Kod modelu i wersję można sprawdzić na etykiecie z kodem kreskowym w lewym dolnym rogu urządzenia.
4. W przypadku części zamiennych należy upewnić się, że nazwa części odpowiada nazwie podanej na ilustracji w niniejszej instrukcji.
5. Części, które mogą być serwisowane przez Użytkownika, są ograniczone do uchwytów (tylko niektóre modele), uszczelek, szuflad i zawiasów.

UWAGA

Po dokonaniu naprawy przez nieautoryzowanego dostawcę usług, autonaprawy lub nieprofesjonalnej naprawy produktu firma Samsung nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia produktu, wszelkie obrażenia ciała czy inne problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy produktu, która nie przestrzega niniejszych instrukcji dotyczących naprawy i konserwacji. Wszelkie uszkodzenia produktu spowodowane próbą jego naprawy przez osoby inne niż uprawniony dostawca usług Samsung nie będą objęte gwarancją.

⚠️ PRZESTROGA

• Nazwa części wymieniona na stronie może różnić się od nazwy podanej w niniejszej instrukcji. Należy sprawdzić, czy wybrano właściwą nazwę części.
• Wymiana zawiasów wymaga zachowania szczególnej ostrożności, ponieważ wymaga demontażu drzwi.
• Podczas wykonywania napraw należy nosić rękawice ochronne.

Rzeczywisty wygląd lodówki może się różnić w zależności od modelu i kraju.

01 Metal Cooling 02 03 04 Metal Cooling

01 Górny zawias (lewy i prawy)

03 Szuflada (taca i kosz)

02 Uszczelka (drzwi zamrażarki i lodówki)

04 Dolny zawias (lewy i prawy)

PRZESTROGA

Upewnić się, że uszczelka jest prawidłowo zamocowana. W przeciwnym razie z zamrażarki może uchodzić zimne powietrze.

W celu wymontowania uszczelki

Wyciągnąć róg uszczelki →

otwórz drzwi i zdejmij uszczelkę z drzwi.

[Demontaż]

1. Wyciągnąć 4 rogi uszczelki.
2. Wyciągnąć środek uszczelki.

Aby wymienić uszczelkę

Popchnąć rogi uszczelki

Założ nową uszczelkę na drzwi zamrażarki.

Sprawdź, czy nie ma szczelin między uszczelką a drzwiami.

[Montaž]

1. Popchnąć 4 rogi uszczelki.
2. Popchnąć środek uszczelki.

Wymiana szuflady

PRZESTROGA

W trakcie montażu sprawdź, czy szuflada jest prawidłowo wsunięta do szyny.

W celu wymontowania uszczelki

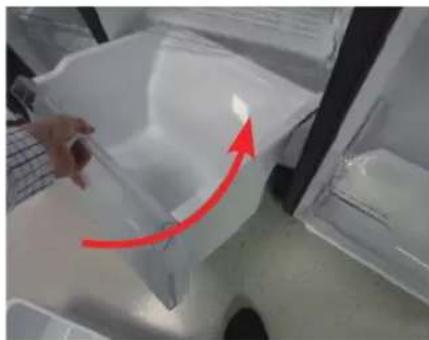

Lekko unieś przód szuflady, a następnie wysuń.

Aby ponownie zamontować szuflady

Ponowne zamocowanie szuflad odbywa się w kolejności odwrotnej do czynności demontażu.

Ponowne zamocowanie szuflad odbywa się w kolejności odwrotnej do czynności demontażu.

Aby wymienić zawiasy, najpierw należy wymontować drzwi.

PRZESTROGA

• Podczas zdejmowania drzwi należy zachować szczególną ostrożność ze względu na ich ciężar.
• Przed wymianą zawiasów należy położyć na drzwiach miękką podkładkę jak np. tekturę, aby zapobiec zarysowaniu drzwi podczas ich opuszczania.
• Ponieważ z zawiasami należy obchodzić się ostrożnie, a ich wymieniana wymaga co najmniej dwóch osób, zaleca się kontakt z profesjonalną obstługą techniczną.
• Jeśli zawias zostanie wyjęty bez przytrzymania drzwi, może dojść do upadku drzwi lub osoby i obrażeń ciała.
• Sprawdzić, czy czop zawiasu jest dobrze spasowany z zawiasem.
• Sprawdzić, czy zawias jest mocno przymocowany do szafy urządzenia.
• Sprawdzić, czy złącza zasilania są prawidłowo podłączone.
• Należy uważać, aby nie uszkodzić przewodów podczas mocowania pokrywy górnej.

OSTRZEŻENIE

• Przechylanie/układanie w pozycji poziomej chłodziarki wymaga co najmniej 2 osób.
• Przed odwróceniem drzwi należy odłączyć przewód zasilający.

Wymagane narzędzia (poza zestawem)

Śrubokręt krzyżakowy Śrubokręt płaski Klucz zwykły 11 mm

Klucz nasadowy 10 mm Klucz nasadowy 8 mm Klucz zwykły 10 mm

Górny zawias

1. Odłączyć przewód zasilający i śrubokrętem krzyżakowym odkręcić 1 śrubę pokrywy. Następnie otworzyć drzwiczki zamrażarki i pociągnąć zaczepy po bokach, aby poluzować pokrywę. Unieść pokrywę do siebie, aby ją odłączyć.

2. Odłączyć dwie górne obudowy.

3. Wykręcić trzy śruby mocujące zawias.

4. Wymontować górny zawias z przedniej części drzwi.

Wymiana zawiasu

Nazwa modelu wygląda tak: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56**

Środkowy zawias (tylko dla wersji 3-drzwiowej)

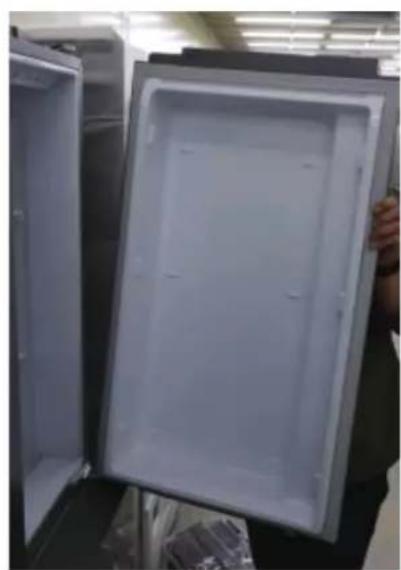

1. Po zdemontowaniu górnego zawiasu, zdemontować drzwi lodówki, unosząc je do góry.

1. Wykręcić trzy śruby mocujące zawias i wymontować zawias-środkowy

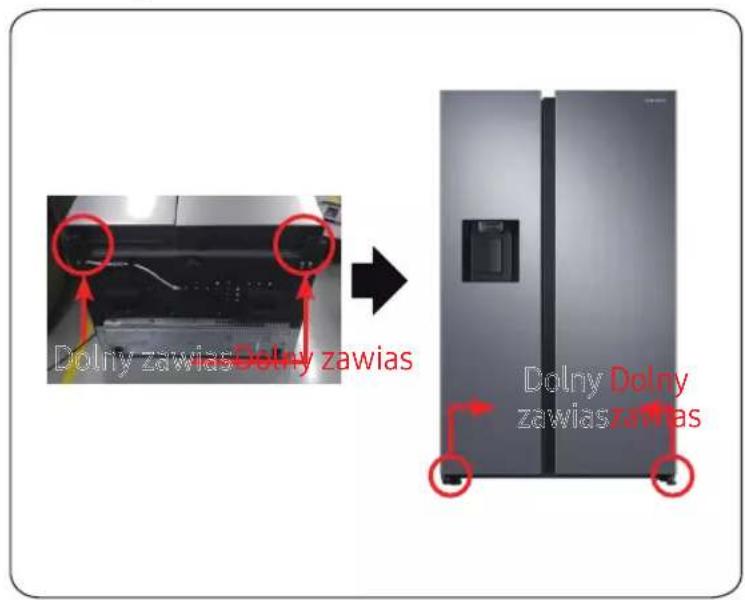

Dolny zawias

Dolny Dolny zawias zawias

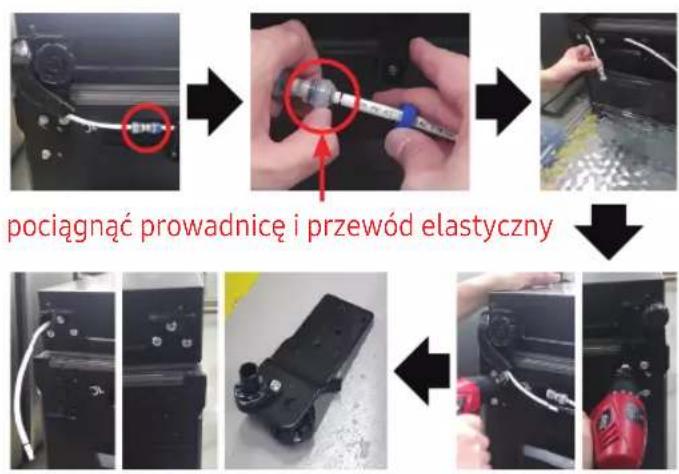

pociągnąć prowadnicę i przewód elastyczny

Nacisnąć prowadnicę i przewód elastyczny

[Demontaż]

1. Odłączyć przewód zasilający.
2. Ułożyć zestaw.

PRZESTROGA

• Musi pracować więcej niż 2 osoby.
• Przed wykonaniem powyższych czynności należy odłączyć przewód zasilający.

[Demontaż]

1. Odłączyć przewód elastyczny. (Tylko zawias dolny lewy)
2. Woda wydechu w wężu. (Tylko zawias dolny lewy)
3. Wykręcić śrubę (3ea). (Za pomocą zwykłego klucza lub klucza nasadowego 10 mm)
4. Wymontować dolny zawias P/L.

[Montaž]

1. Zamontować dolny zawias u spodu. (Za pomocą zwykłego klucza lub klucza nasadowego 10 mm)
2. Podłączyć przewód elastyczny (tylko zawias dolny lewy)
3. Woda zbiorcza w wężu. (Tylko zawias dolny lewy)

PRZESTROGA

- Przed wykonaniem powyższych czynności należy odłączyć przewód zasilający.

Dolny zawias

Dolny zawias Dolny zawias Dolny dolny zawias

[Montaž]

1. Zamontować dolny zawias P/L.
2. Założyć zestaw.

PRZESTROGA

• Musi pracować więcej niż 2 osoby.
- Przed wykonaniem powyższych czynności należy odłączyć przewód zasilający.

Návod k obsluze

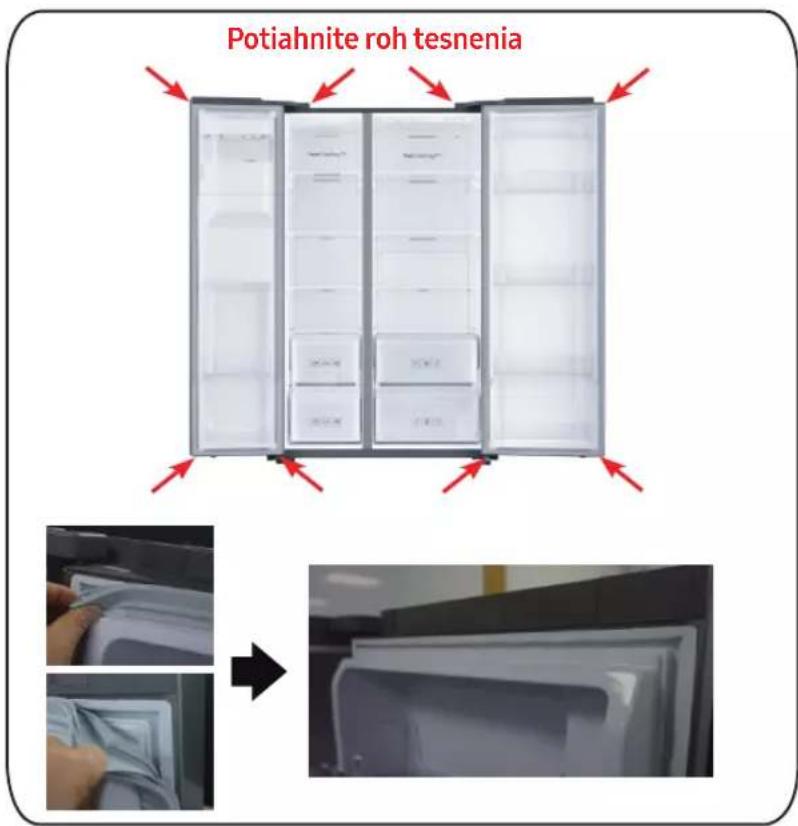

Odstránenie tesnenia
