RS64R5341M9 - Kylskåp SAMSUNG - Gratis bruksanvisning och manual

Produkttyp	2-dörrars kylskåp (Side-by-Side)
Märke	Samsung
Modell	RS64R5341M9
Total kapacitet (ca.)	655 L
Mått (H x B x D) ca.	178 x 91,2 x 73,4 cm
Nettovikt (ca.)	100 kg
Strömförsörjning	220-240 V, 50/60 Hz
Klimatklass	SN-T
Energiklass	A++
Kylteknik	Metal Cooling, No Frost
Huvudfunktioner	Snabbkylning, Eco-läge, Door Alarm
Invändig belysning	LED
Typ av kontroll	Elektronisk, touch
Vattenutdelare	Ej specificerad (enligt manualen, ingen vattendispenser)
Ismaskin	Ej specificerad
Underhåll och rengöring	Rengör insidan regelbundet med en mjuk trasa och tvålvatten. Dammsug bakre gallret.
Säkerhet	Koppla ur innan reparation. Tunga dörrar, kräver 2 personer för demontering.
Reservdelar som kan repareras av användaren	Handtag, tätningslister, lådor, gångjärn (med försiktighet)
Verktyg som behövs för reparation	Stjärnskruvmejsel, platt skruvmejsel, nycklar 8/10/11 mm, polygonnyckel 10 mm
Garanti	Standard tillverkargaranti (se villkor)

Vanliga frågor - RS64R5341M9 SAMSUNG

Hur vänder man dörrarna på kylskåpet?

Att vända dörrarna kräver minst två personer. Koppla ur apparaten, ta bort skydden och koppla från kontakterna. Byt ut de övre, mellersta (på 3-dörrarsmodeller) och nedre gångjärnen. Följ stegen i omvänd ordning för återmontering. Se till att återansluta slangar och kontakter ordentligt.

Hur tar man bort och sätter tillbaka dörrtätningen?

För att ta bort tätningen, öppna dörren, dra i de fyra hörnen och sedan i mitten. För att montera en ny tätning, tryck in hörnen och sedan mitten, se till att det inte finns något mellanrum mellan tätningen och dörren.

Hur tar man bort en låda?

Lyft försiktigt framsidan av lådan och dra den mot dig för att ta bort den. Återmontering görs i omvänd ordning, kontrollera att lådan är korrekt inskjuten i skenorna.

Kan jag byta gångjärn själv?

Ja, men med yttersta försiktighet eftersom dörrarna är tunga. Använd skyddshandskar och lägg en mjuk duk under för att undvika repor. Koppla ur strömmen. Det rekommenderas att anlita en professionell.

Vad gör jag om apparaten inte kyler?

Kontrollera att apparaten är inkopplad och att temperaturen är rätt inställd. Se till att ventilationsgallren inte är blockerade och att dörrtätningen är i gott skick. Om problemet kvarstår, kontakta teknisk service.

Var hittar jag reservdelar?

Gå till webbplatsen samsung.com/support och ange modellkoden RS64R5341M9. Delar som användaren kan reparera är handtag, tätningar, lådor och gångjärn.

Hur rengör man kylskåpet?

Koppla ur apparaten. Rengör insidan med en mjuk trasa och tvålvatten. Använd inte slipande rengöringsmedel. Dammsug bakre gallret regelbundet för god ventilation.

Behövs en professionell för att byta tätningen?

Nej, byte av tätning anses vara möjligt för användaren. Följ instruktionerna i manualen: ta bort den gamla tätningen genom att dra i hörnen och mitten, installera sedan den nya genom att trycka fast ordentligt.

Hur ställer man in temperaturen?

Använd touchkontrollpanelen för att ställa in temperaturen i kyl och frys. Rekommenderade temperaturer är 3 °C för kylen och -18 °C för frysen.

Varför låter mitt kylskåp?

Driftljud är normala (kompressor, fläkt). Om ljudet är ovanligt, kontrollera att apparaten står plant, inte är i kontakt med en möbel, och att lådorna är korrekt inskjutna.

BRUKSANVISNING RS64R5341M9 SAMSUNG

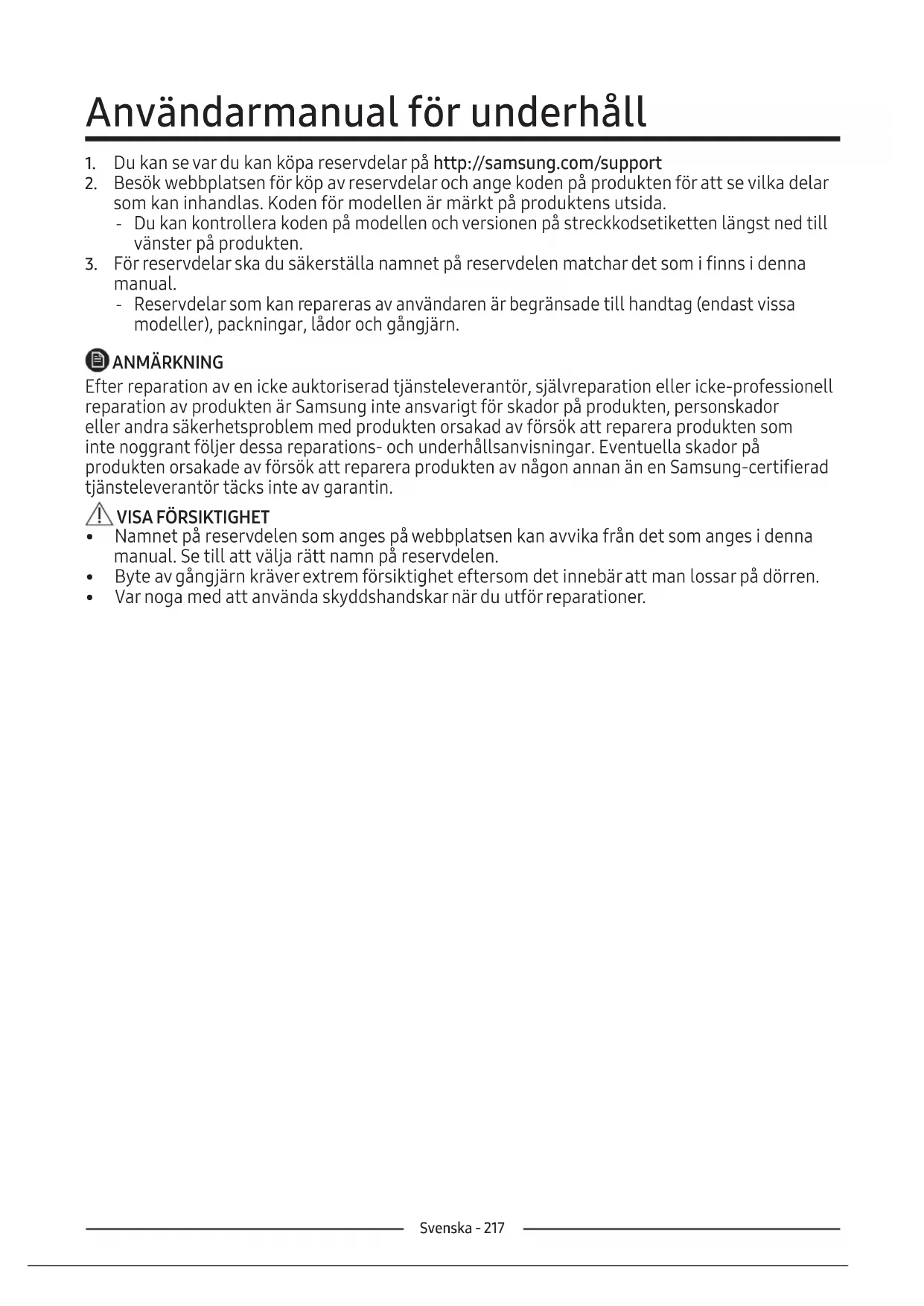

Användarmanual för underhåll

1. Du kan se var du kan köpa reservdelar på http://samsung.com/support
2. Besök webbplatsen för köp av reservdelar och ange koden på produkten för att se vilka delar som kan inhandlas. Koden för modellen är märkt på produktens utsida.

- Du kan kontrollera koden på modellen och versionen på streckkodsetiketten längst ned till vänster på produkten.

1. För reservdelar ska du säkerställa namnet på reservdelen matchar det som i finns i denna manual.

- Reservdelar som kan repareras av användaren är begränsade till handtag (endast vissa modeller), packningar, lådor och gångjärn.

ANMÄRKNING

Efter reparation av en icke auktoriserad tjänsteleverantör, självreparation eller icke-professionell reparation av produkten är Samsung inte ansvarigt för skador på produkten, personskador eller andra säkerhetsproblem med produkten orsakad av försök att reparera produkten som inte noggrant följer dessa reparations- och underhållsanvisningar. Eventuella skador på produkten orsakade av försök att reparera produkten av någon annan än en Samsung-certifierad tjänsteleverantör täcks inte av garantin.

! VISA FÖRSIKTIGHET

• Namnet på reservdelen som anges på webbplatsen kan avvika från det som anges i denna manual. Se till att välja rätt namn på reservdelen.
• Byte av gångjärn kräver extrem försiktighet eftersom det innebär att man lossar på dörren.
• Var noga med att använda skyddshandskar när du utför reparationer.

Den faktiska bilden och kylskåpets reservdelar kan skilja sig åt beroende på modell och land.

01 Metal Cooling 02 03 04 Metal Cooling

01 Övre gångjärnet (Vänster och höger)

03 Låda (Bricka och korg)

02 Packning (Kyl- och frysdörr)

04 Nedre gångjärn (Vänster och höger)

Byte av packning

VISA FÖRSIKTIGHET

Se till att du fäster packningen ordentligt. Annars kan kall luft från kylskåpet läcka.

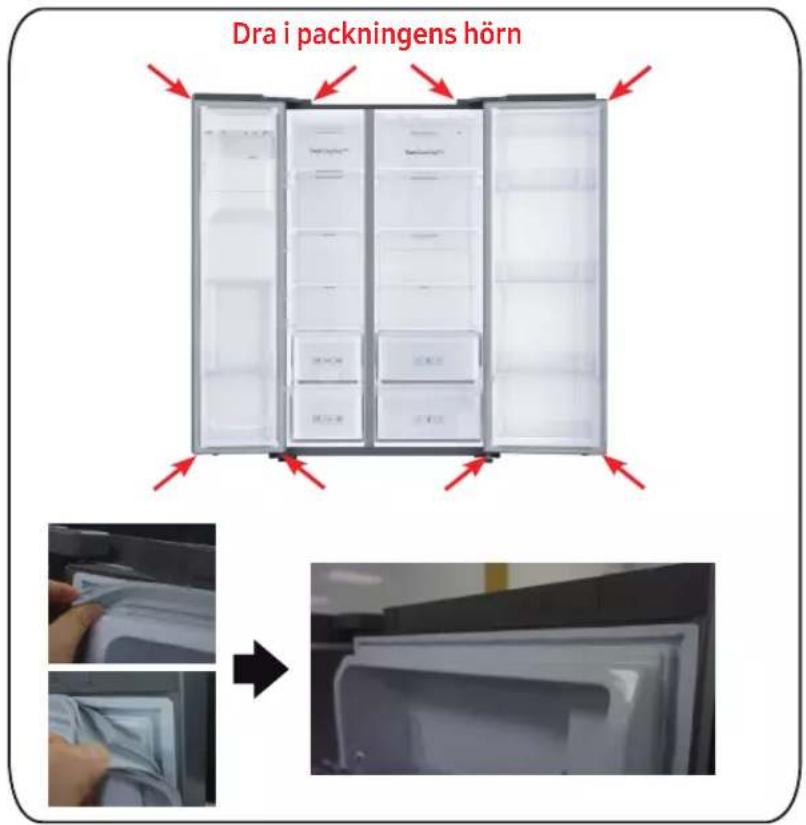

För att ta bort packningen

Draf i packningens hörn

Öppna dörren och ta bort packningen från dörren.

[Demontering]

1. Dra i packningens fyra hörn.
2. Dra i mitten av packningen.

För att byta ut packningen

Skjut på packningens hörn

Fäst en ny packning

på kylskåpsdörren.

Se till att det inte finns någon glipa mellan den nya packningen och dörren.

[Montering]

1. Skjut på packningens fyra hörn.
2. Skjut på packningens mitt.

VISA FÖRSIKTIGHET

Kontrollera att lådan sitter ordentligt i skenan under montering.

För att ta bort packningen

Lyft försiktigt upp lådans framsida och skjut ut den.

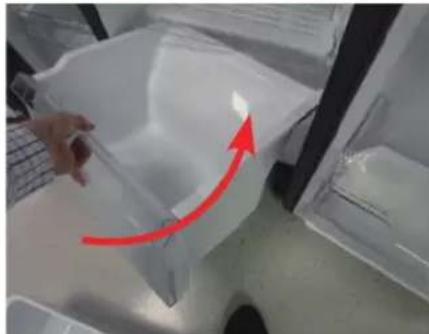

För att sätta tillbaka lädorna

Återmontering av lådorna följer omvänd ordning på respektive steg för borttagning.

Återmontering av lådorna följer omvänd ordning på respektive steg för borttagning.

För att byta ut gångjärnen ska du ta bort dörrarna första.

VISA FÖRSIKTIGHET

• Var extremt försiktigt när du tar bort dörrarna eftersom de är tunga.
• Innan du byter ut gångjärnen, ska du lägg ett mjukt underlag som kartong på golvet för att förhindra repor på dörren när du lägger dem.
• Eftersom gångjärnen ska hanteras försiktigt och monteras av två eller flera personer, rekommenderar vi att du kontaktar professionell teknisk service.
• Om du tar bort gångjärnet utan att hålla i dörren, kan den falla ner och orsaka skador.
• Säkerställ att axeln är ordentligt åtdragen på gångjärnet.
• Kontrollera att gångjärnet är ordentligt fäst i skåpet.
• Se till att kontaktdonen för kabeln är ordentligt anslutna.
• Var försiktig så att inte kablarna skadas när du fäster övertäckningen.

WARNING

• För att luta/lägga ner kylskåpet krävs minst 2 personer.
• Koppla bort nätsladden innan du vänder på dörrarna.

Verktyg som krävs (medföljer inte)

Stjärnskruvmejsel Plattskruvmejslar 11 mm skiftnyckel

10 mm hylsnyckel 8 mm hylsnyckel 10 mm skiftnyckel

Översta gångjärn

1. Koppla bort nätsladden och ta bort 1 täckskruv med ee stjärnskruvmejsel. Öppna sedan frysdörren och dra i krokarna på sidorna för att lossa locket. Lyft locket mot dig för att lossa det.

2. Koppla loss de två övre höljena.

3. Ta bort de tre bultarna som håller gångjärnet.

4. Demontera det övre gångjärnet från dörrens framsida.

Byte av gångjärn

Namnet på modellen ser ut så här: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56**

Mellersta gångjärn (Endast för 3-dörrar)

1. Efter demontering av det övre gångjärnet, plocka bort kylskåpsdörren uppåt.

1. Skruva bort de tre bultarna som håller gångjärnet och demontera det mellersta gångjärnet

Nedre gångjärn

Nedre Nedre gångjärn gångjärn Nedre gångjärn Haure gångjärn

[Demontering]

1. Koppla bort nätsladden.
2. Lägg ner uppsättningen.

! VISA FÖRSIKTIGHET

•Fler än 2 personer ska medverka.
- Innan du utför åtgården ovan, se till att dra ur nätsladden.


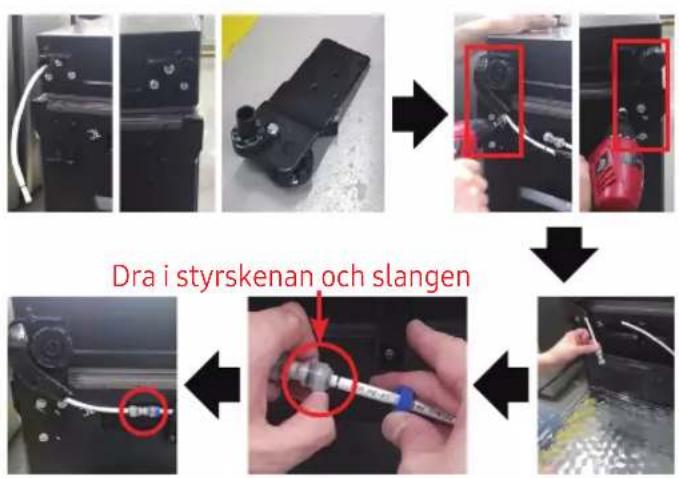

[Demontering]

1. Koppla bort slangen. (Endast nedre vänster gångjärn)
2. Töm vattnet i slangen. (Endast nedre vänster gångjärn)
3. Ta bort bulten (3ea). (Använd skiftnyckel eller 10 mm hylsnyckel)
4. Ta bort nedre H/V gångjärn.

1. Montera nedre gångjärn i botten. (Använd skiftnyckel eller 10 mm hylsnyckel)
2. Anslut slangen (endast nedre gångjärn till vänster)
3. Tillsätt vatten i slangen. (Endast nedre vänster gångjärn)

! VISA FÖRSIKTIGHET

- Innan du utför åtgården ovan, se till att dra ur nätsladden.

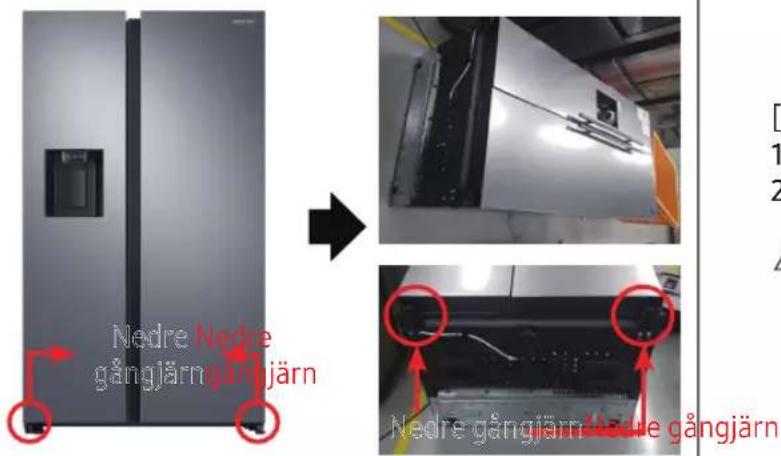

Nedre gångjärn

Nedregångjärn Nedre gångjärn Nedre Nedre gångjärn gångjärn

[Montering]

1. Montera nedre H/V gångjärn.

2. Sätt tillbaka uppsättningen.

⚠ VISA FÖRSIKTIGHET

•Fler än 2 personer ska medverka.

- Innan du utför åtgården ovan, se till att dra ur nätsladden.
