RS64R5341M9 - Frigorifero SAMSUNG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Frigorifero 2 porte (Side-by-Side)
Marchio	Samsung
Modello	RS64R5341M9
Capacità totale (circa)	655 L
Dimensioni (A x L x P) circa	178 x 91,2 x 73,4 cm
Peso netto (circa)	100 kg
Alimentazione	220-240 V, 50/60 Hz
Classe climatica	SN-T
Classe energetica	A++
Tecnologia di raffreddamento	Metal Cooling, No Frost
Funzioni principali	Raffreddamento rapido, Eco Mode, Door Alarm
Illuminazione interna	LED
Tipo di comando	Elettronico, touch
Erogatore d'acqua	Non specificato (dal manuale, nessun erogatore)
Macchina per il ghiaccio	Non specificata
Manutenzione e pulizia	Pulire regolarmente l'interno con un panno morbido e acqua saponata. Spolverare la griglia posteriore.
Sicurezza	Scollegare prima di qualsiasi riparazione. Porte pesanti, necessità di 2 persone per lo smontaggio.
Pezzi di ricambio riparabili dall'utente	Maniglie, guarnizioni, cassetti, cerniere (con cautela)
Strumenti necessari per la riparazione	Cacciavite a croce, cacciavite a testa piatta, chiavi da 8/10/11 mm, chiave poligonale da 10 mm
Garanzia	Garanzia costruttore standard (vedere condizioni)

Domande frequenti - RS64R5341M9 SAMSUNG

Come invertire le porte del frigorifero?

L'inversione delle porte richiede almeno due persone. Scollegare l'apparecchio, rimuovere i coperchi e scollegare i connettori. Sostituire le cerniere superiore, intermedia (sui modelli a 3 porte) e inferiore. Seguire i passaggi in ordine inverso per il rimontaggio. Assicurarsi di ricollegare correttamente i tubi flessibili e i connettori.

Come rimuovere e rimontare la guarnizione della porta?

Per rimuovere la guarnizione, aprire la porta, tirare i 4 angoli e poi il centro. Per montare una nuova guarnizione, spingere gli angoli e poi il centro assicurandosi che non vi sia spazio tra la guarnizione e la porta.

Come rimuovere un cassetto?

Sollevare delicatamente la parte anteriore del cassetto e farlo scorrere verso di sé per rimuoverlo. Il rimontaggio avviene in ordine inverso, verificando che il cassetto sia ben inserito nelle guide.

Posso sostituire le cerniere da solo?

Sì, ma con estrema prudenza poiché le porte sono pesanti. Utilizzare guanti di sicurezza e prevedere un cuscinetto per evitare graffi. Scollegare l'alimentazione. Si consiglia di chiamare un professionista.

Cosa fare se l'apparecchio non raffredda?

Verificare che l'apparecchio sia collegato e che la temperatura sia impostata correttamente. Assicurarsi che le griglie di ventilazione non siano ostruite e che la guarnizione della porta sia in buono stato. Se il problema persiste, contattare un servizio tecnico.

Dove trovare i pezzi di ricambio?

Andare sul sito samsung.com/support e inserire il codice del modello RS64R5341M9. I pezzi riparabili dall'utente sono maniglie, guarnizioni, cassetti e cerniere.

Come pulire il frigorifero?

Scollegare l'apparecchio. Pulire l'interno con un panno morbido e acqua saponata. Non utilizzare prodotti abrasivi. Spolverare la griglia posteriore regolarmente per garantire una buona ventilazione.

È necessario un professionista per sostituire la guarnizione?

No, la sostituzione della guarnizione è considerata riparabile dall'utente. Seguire le istruzioni del manuale: rimuovere la vecchia guarnizione tirando gli angoli e il centro, quindi installare la nuova spingendo saldamente.

Come regolare la temperatura?

Utilizzare il pannello di comando touch per regolare la temperatura del frigorifero e del congelatore. Le temperature consigliate sono 3 °C per il frigorifero e -18 °C per il congelatore.

Perché il mio frigorifero fa rumore?

I rumori di funzionamento sono normali (compressore, ventilatore). Se il rumore è insolito, verificare che l'apparecchio sia in piano, che non sia a contatto con un mobile e che i cassetti siano inseriti correttamente.

MANUALE UTENTE RS64R5341M9 SAMSUNG

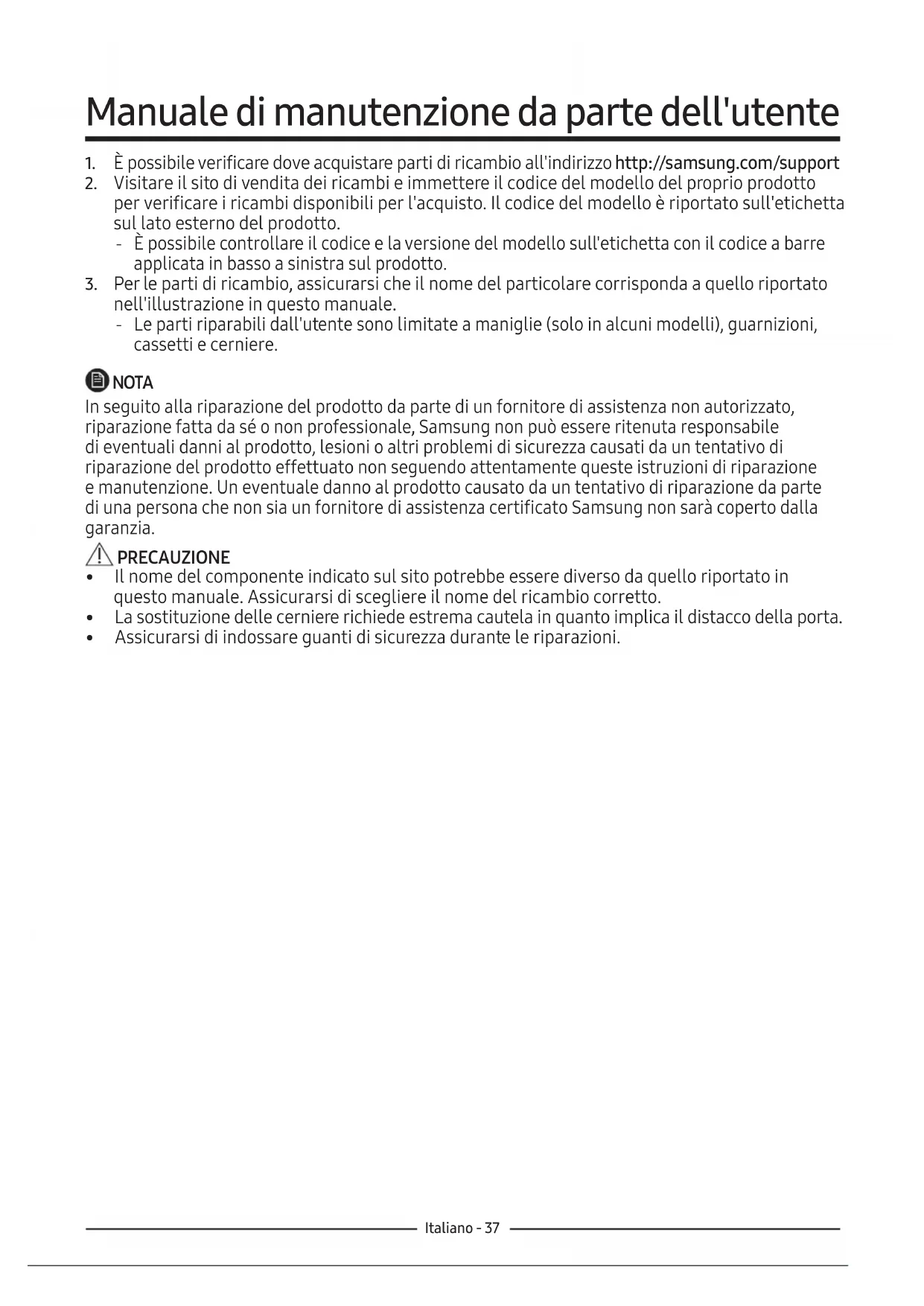

Manuale di manutenzione da parte dell'utente

1. È possibile verificare dove acquistare parti di ricambio all'indirizzo http://samsung.com/support
2. Visitare il sito di vendita dei ricambi e immettere il codice del modello del proprio prodotto per verificare i ricambi disponibili per l'acquisto. Il codice del modello è riportato sull'etichetta sul lato esterno del prodotto.

- È possibile controllare il codice e la versione del modello sull'etichetta con il codice a barre applicata in basso a sinistra sul prodotto.

1. Per le parti di ricambio, assicurarsi che il nome del particolare corrisponda a quello riportato nell'illustrazione in questo manuale.

- Le parti riparabili dall'utente sono limitate a maniglie (solo in alcuni modelli), guarnizioni, cassetti e cerniere.

NOTA

In seguito alla riparazione del prodotto da parte di un fornitore di assistenza non autorizzato, riparazione fatta da sé o non professionale, Samsung non può essere ritenuta responsabile di eventuali danni al prodotto, lesioni o altri problemi di sicurezza causati da un tentativo di riparazione del prodotto effettuato non seguendo attentamente queste istruzioni di riparazione e manutenzione. Un eventuale danno al prodotto causato da un tentativo di riparazione da parte di una persona che non sia un fornitore di assistenza certificato Samsung non sarà coperto dalla garanzia.

PRECAUZIONE

• Il nome del componente indicato sul sito potrebbe essere diverso da quello riportato in questo manuale. Assicurarsi di scegliere il nome del ricambio corretto.
• La sostituzione delle cerniere richiede estrema cautela in quanto implica il distacco della porta.
  • Assicurarsi di indossare guanti di sicurezza durante le riparazioni.

L'immagine effettiva e le parti previste nel frigorifero possono variare, a seconda del modello e del paese.

01 Metal Cooling 02 03 04 Metal Cooling

01 Cerniere superiori (sinistra e destra)

03 Cassetti (Vassoio e cestello)

02 Guarnizione (Porta del frig. e del cong.)

04 Cerniere inferiori (sinistra e destra)

Sostituzione della guarnizione

PRECAUZIONE

Assicurarsi di applicare saldamente la guarnizione. In caso contrario potrebbero verificarsi perdite di aria fredda dal frigorifero.

Rimozione della guarnizione

Tirare l'angolo della guarnizione

Aprire la porta e rimuovere la guarnizione dalla porta.

[Smontaggio]

1. Tirare i 4 angoli della guarnizione.

2. Tirare il centro della guarnizione.

Sostituzione della guarnizione

Spingere l'angolo della guarnizione

Applicare una nuova guarnizione alla porta del frigorifero. Assicurarsi che non vi sia spazio tra la nuova guarnizione e la porta.

[Montaggio]

1. Spingere i 4 angoli della guarnizione.

2. Spingere il centro della guarnizione.

Sostituzione del cassetto

PRECAUZIONE

Controllare che il cassetto sia inserito correttamente nel binario durante il montaggio.

Rimozione della guarnizione

Sollevare delicatamente la parte anteriore del cassetto e farlo scorrere verso l'esterno.

Reinserimento dei cassetti

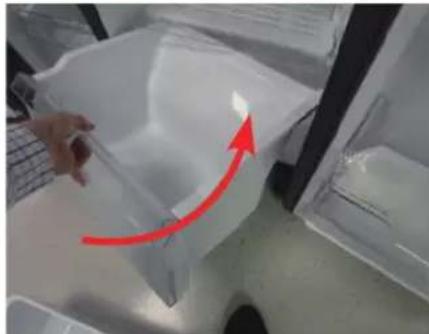

Il reinserimento dei cassetti segue l'ordine inverso rispetto alla relativa procedura di rimozione.

Il reinserimento dei cassetti segue l'ordine inverso rispetto alla relativa procedura di rimozione.

Per sostituire le cerniere è necessario prima rimuovere la porta.

PRECAUZIONE

• Quando si rimuovono le porte, prestare estrema attenzione in quanto sono pesanti.
- Prima di sostituire le cerniere, mettere una protezione morbida, come del cartone, sul pavimento per evitare graffi quando si posano le porte a terra.
- Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più persone, si consiglia di chiamare l'assistenza tecnica professionale.
• Se si rimuove la cerniera senza tenere la porta, la porta potrebbe cadere e causare infortuni.
• Assicurarsi che l'alberino sia saldamente fissato sulla cerniera.
- Controllare che la cerniera sia saldamente attaccata al mobile.
- Verificare che i connettori dei cavi siano collegati correttamente.
- Prestare attenzione a non danneggiare i cavi nel fissaggio della copertura superiore.

AVVERTENZA

• L'inclinazione/posa del frigorifero richiede come minimo 2 persone.
- Scollegare il cavo di alimentazione prima di invertire le porte.

Strumenti richiesti (non in dotazione)

Cacciavite Phillips Cacciavite a testa piatta Chiave da 11 mm

Chiave a brugola da 10 mm Chiave a brugola da 8 mm Chiave da 10 mm

Cerniera superiore

1. Scollegare il cavo di alimentazione e rimuovere 1 vite della copertura usando un cacciavite Phillips. Quindi aprire la porta del congelatore e tirare i ganci sui lati per allentare la copertura. Sollevare la copertura verso di sé per staccarla.

2. Scollegare i due alloggiamenti superiori.

3. Rimuovere i tre bulloni che tengono la cerniera.

4. Smontare la cerniera superiore dalla parte anteriore della porta.

Sostituzione della cerniera

Il nome del modello è simile a questi: RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56**

Cerniera intermedia (Solo per porta a 3 cerniere)

1. Dopo aver smontato la cerniera superiore, smontare la porta del frigorifero.

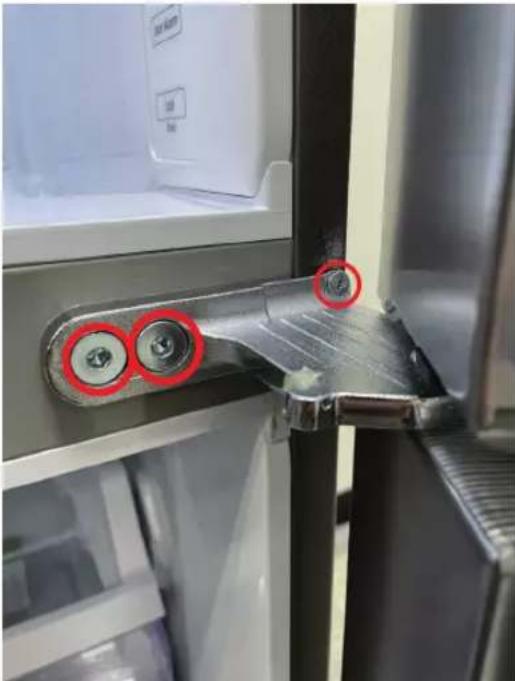

1. Rimuovere i tre bulloni che tengono la cerniera, smontare la cerniera intermedia

Cerniera inferiore

Cerniera Cerniera inferiore inferiore Cerniera Inferiore Cernie

[Smontaggio]

1. Scollegare il cavo di alimentazione.
2. Posare l'insieme.

PRECAUZIONE

• È necessario lavorare in almeno 2 persone.
  • Assicurarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione precedente.

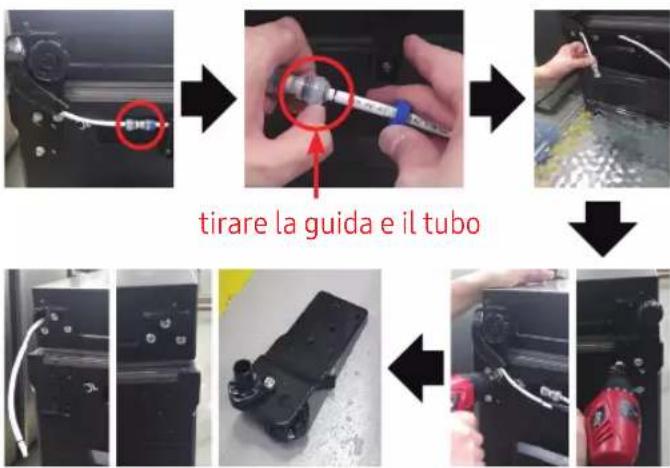

tirare la guida e il tubo

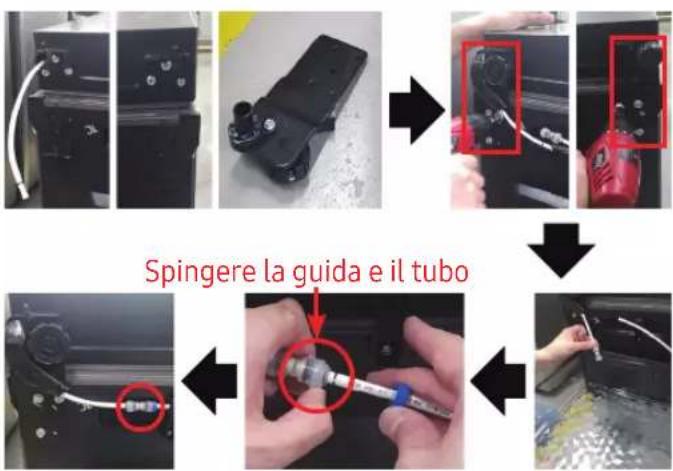

Spingere la guida e il tubo

[Smontaggio]

1. Scollegareiltubo. (Solo per la cerniera inferiore sinistra)
2. Scaricare l'acqua nel tubo. (Solo per la cerniera inferiore sinistra)
3. Rimuovere il bullone (3a). (Usando la chiave o la chiave a tubo da 10 mm)
4. Rimuovere le cerniere inferiori sinistra e destra.

[Montaggio]

1. Montare la cerniera inferiore alla base. (Usando la chiave o la chiave a tubo da 10 mm)
2. Collegare il tubo (solo per la cerniera inferiore sinistra)
3. Montare il tubo dell'acqua in ingresso. (Solo per la cerniera inferiore sinistra)

PRECAUZIONE

• Assicurarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione precedente.

Cerniera inferiore

Cerniera inferiore Cerniera inferiore Cerniera Cerniera inferiore inferiore

[Montaggio]

1. Montare le cerniere inferiori sinistra e destra.
2. Mettere sopra l'insieme.

PRECAUZIONE

• È necessario lavorare in almeno 2 persone.
  • Assicurarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione precedente.
