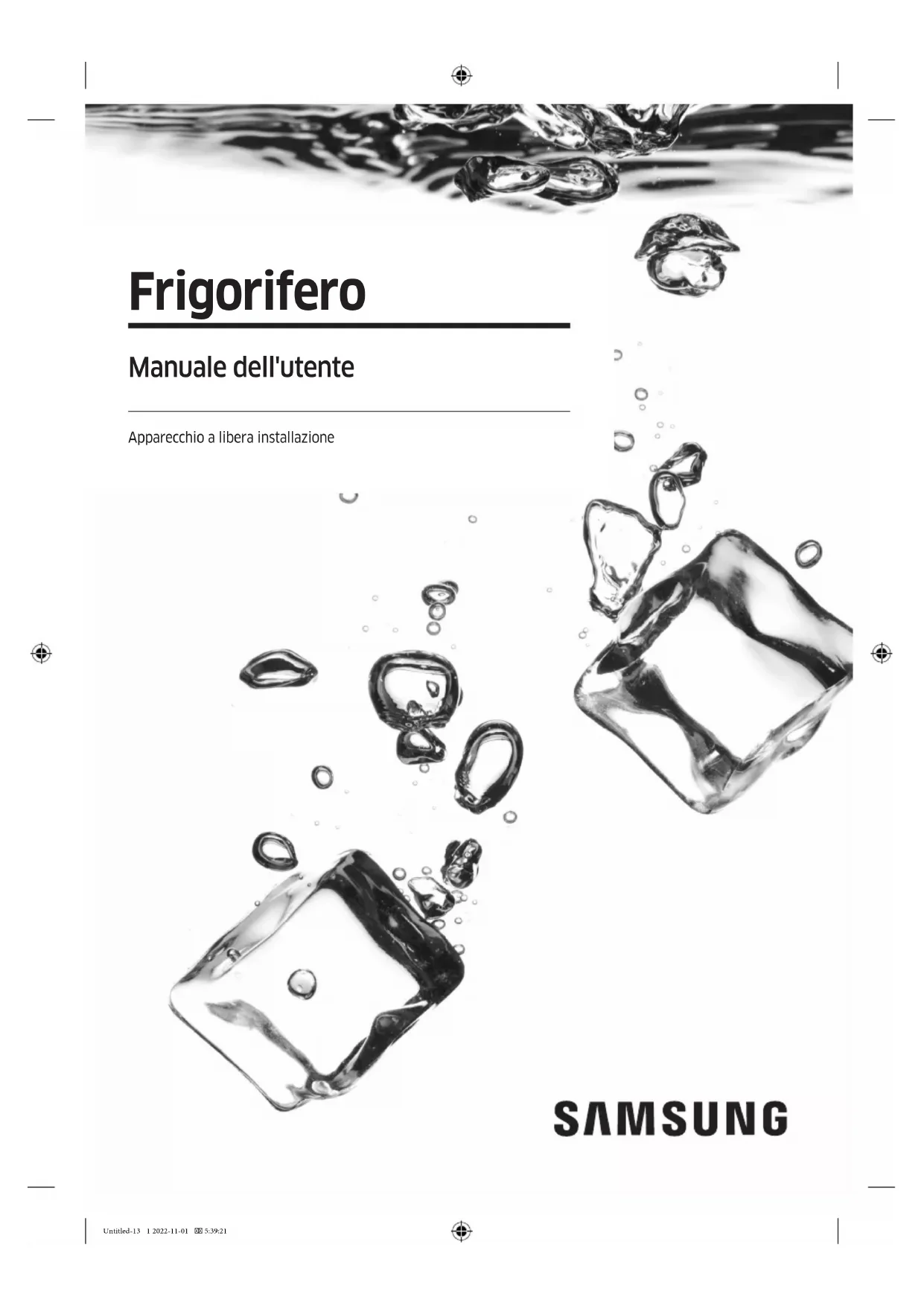

MANUALE UTENTE RR25A5410S9 SAMSUNG

• (opłata według taryfy operatora) http://www.samsung.com/pl/support/ SPAIN 91 175 00 15 www.samsung.com/es/support DA68-03893E-04 Untitled-12 72 2022-11-01 5:37:45Frigorifero Manuale dell'utente Apparecchio a libera installazione Untitled-13 1 2022-11-01 5:39:21Italiano2 Indice Indice Informazioni di sicurezza 3 Cosa è necessario sapere sulle istruzioni di sicurezza 3 Simboli di sicurezza e precauzioni importanti: 5 Importanti istruzioni di sicurezza 6 Simboli relativi a importanti avvertenze per il trasporto e il luogo di installazione 10 Avvertenze per installazioni critiche 11 Precauzioni per l'installazione 15 Importanti avvertenze per l'uso 15 Precauzioni per l'uso 20 Avvertenze per la pulizia 24 Importanti avvertenze per la pulizia 26 Ulteriori suggerimenti per un uso corretto 27 Istruzioni su WEEE 29 Installazione 30 Il frigorifero in breve 30 Passaggi di installazione 31 Funzionamento 37 Pannello di controllo 37 Manutenzione 38 Inversione della porta 38 Pulizia e manutenzione 47 Pulizia 48 Sostituzione 48 Installazione in coppia 50 Risoluzione dei problemi 57 Generale 57 Si avvertono rumori anomali provenire dal frigorifero? 60 Appendice 62 Istruzioni di sicurezza 62 Istruzioni di installazione 62 Istruzioni sulla temperatura 63 Informazioni sul modello e l'ordinazione di parti di ricambio 66 Untitled-13 2 2022-11-01 5:39:21Italiano 3 Informazioni di sicurezza Prima di utilizzare il nuovo frigorifero Samsung, leggere completamente questo manuale in modo da conoscerne le caratteristiche e le funzioni così da utilizzare l'apparecchio in modo sicuro ed efciente. Cosa è necessario sapere sulle istruzioni di sicurezza

• Le avvertenze e le importanti istruzioni di sicurezza riportate in questo manuale non coprono tutte le possibili condizioni e situazioni che possono vericarsi. E' responsabilità dell'utente utilizzare l'apparecchio con buonsenso, prestando la massima attenzione e cura in fase di installazione, manutenzione e funzionamento.

• Poiché le seguenti istruzioni operative coprono i vari modelli disponibili, le caratteristiche del frigorifero possono differire da quelle descritte in questo manuale e non tutti i simboli di avvertenza possono essere applicabili. In caso di dubbi o domande rivolgersi al centro assistenza di zona o visitare il sito www.samsung.com per reperire le informazioni necessarie.

• Come refrigerante vengono utilizzati i gas R-600a o R-134a. Controllare l’etichetta del compressore sul retro dell’apparecchio e l’etichetta della potenza nominale all’interno del frigorifero per individuare il tipo di refrigerante utilizzato. Se il prodotto contiene gas inammabile (refrigerante R-600a), contattare l'ente locale preposto per lo smaltimento sicuro di questo prodotto.

• Per evitare la possibile formazione di una miscela di aria e gas inammabile, in caso di una perdita nel circuito di raffreddamento, la dimensione del locale in cui viene installato il prodotto deve essere adeguata alla quantità di refrigerante utilizzato. Informazioni di sicurezza Untitled-13 3 2022-11-01 5:39:21Informazioni di sicurezza Italiano4 Informazioni di sicurezza

• Non attivare mai un apparecchio che mostri chiari segni di danni. In caso di dubbi, consultare il rivenditore. La dimensione del locale dovrebbe essere calcolata considerando 1 m

di spazio per ogni 8 g di refrigerante R-600a contenuto nell’apparecchio. La quantità di refrigerante utilizzata nell'apparecchio è indicata nella targhetta identicativa all'interno dell'unità.

• Eventuali schizzi di refrigerante fuoriuscito dalle tubazioni possono provocare incendio o lesioni oculari. In caso di perdita di refrigerante dalle tubazioni, evitare il contatto del prodotto con amme libere o qualsiasi altra fonte inammabile e ventilare immediatamente il locale. - La mancata osservanza di questa precauzione può causare un incendio o una esplosione.

• Al ne di evitare una contaminazione dei cibi, rispettare le seguenti istruzioni: - L'apertura per lunghi periodi di tempo della porta può provocare un signicativo innalzamento della temperatura interna. - Pulire regolarmente la supercie interna che entra a contatto con i cibi ed i sistemi di scolo accessibili. - Pulire i serbatoi dell'acqua qualora non vengano utilizzati per 48 ore; azionare i sistemi di erogazione dell'acqua collegati alle tubazioni di mandata qualora non vengano utilizzati per 5 giorni. - Conservare la carne ed il pesce in idonei contenitori all'interno del frigorifero, così che non possano colare liquidi o possano entrare in contatto con altri cibi. Untitled-13 4 2022-11-01 5:39:21Italiano 5 Informazioni di sicurezza - Gli scomparti a due stelle per il congelamento dei cibi sono idonei alla conservazione di cibi pre-congelati, la conservazione o produzione di gelati e la formazione o conservazione di cubetti di ghiaccio. - Gli scomparti a una, due o tre stelle non sono idonei per il congelamento di cibi freschi.- Se il frigorifero viene lasciato vuoto per lunghi periodi di tempo, spegnerlo, scongelarlo, pulirlo ed asciugarlo lasciando la porta aperta al ne di prevenire la formazione di muffa al suo interno. Simboli di sicurezza e precauzioni importanti: Seguire le istruzioni per la sicurezza riportate in questo manuale. Questo manuale utilizza la seguente simbologia di sicurezza. AVVERTENZA Pericoli o pratiche non sicure che possono causare lesioni personali gravi e/o danni alla proprietà, o causare la morte. ATTENZIONE Pericoli o pratiche non sicure che possono causare lesioni personali gravi e/o danni alla proprietà. NOTA Informazioni utili che aiutano l'utente a comprendere o beneciare dell'uso del frigorifero. Questi simboli di avvertenza hanno lo scopo di prevenire lesioni personali. Untitled-13 5 2022-11-01 5:39:22Informazioni di sicurezza Italiano6 Informazioni di sicurezza Seguire attentamente le istruzioni ad essi associate. Una volta letto, si raccomanda di conservare il manuale in un luogo sicuro per future consultazioni. Importanti istruzioni di sicurezza Avvertenza; Rischio di incendio / materiali inammabili AVVERTENZA

• Nel posizionare l'apparecchio, assicurarsi che il cavo di alimentazione non sia impigliato o danneggiato.

• Non posizionare multiprese o alimentatori portatili sul retro dell'apparecchio.

• Riempire solo con acqua potabile.

• Collegare solo alla tubazione dell'acqua potabile.

• Mantenere libere le aperture predisposte nella struttura di montaggio o nel mobile a incasso per la ventilazione dell'apparecchio.

• Per accelerare il processo di sbrinamento, non utilizzare dispositivi meccanici o altri mezzi diversi da quelli consigliati dal costruttore.

• Non danneggiare il circuito refrigerante.

• Non usare apparecchi elettrici all'interno dei comparti di conservazione del cibo, a meno che non siano consigliati dal costruttore. Untitled-13 6 2022-11-01 5:39:22Italiano 7 Informazioni di sicurezza

• Questo apparecchio non è inteso per l’uso da parte di persone (bambini inclusi) che abbiano ridotte capacità siche, sensoriali o mentali, o siano prive di esperienza o conoscenza, a meno che siano state fornite loro istruzioni per l’uso da parte di una persona responsabile della loro sicurezza o che sovrintenda all'uso dell'apparecchio.

• Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da persone con ridotte capacità siche, sensoriali o mentali o senza esperienza o conoscenza del prodotto solo sotto la supervisione di una persona responsabile o nel caso in cui abbiano ricevuto informazioni speciche sull'uso sicuro dell'apparecchio e ne abbiano compreso i rischi ad esso associati. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non devono essere eseguite da bambini senza la supervisione di un adulto. L'inserimento e l'estrazione del cibo nel frigorifero è consentito ai bambini tra i 3 e gli 8 anni.

• Se il cavo di alimentazione è danneggiato, richiederne la sostituzione al produttore, a un tecnico dell'assistenza o un tecnico specializzato al ne di evitare potenziali pericoli

• La presa deve essere sempre facilmente accessibile in modo da poter rapidamente scollegare l'apparecchio dalla corrente elettrica in caso di una emergenza. - Deve essere situata al di fuori dell'area posteriore del frigorifero.

• Non conservare sostanze potenzialmente esplosive, come bombolette spray contenenti gas inammabili, all'interno di questo apparecchio. Untitled-13 7 2022-11-01 5:39:22Informazioni di sicurezza Italiano8 Informazioni di sicurezza

• Se il prodotto è dotato di lampadine LED, non disassemblare l'assieme coprilampada/lampada LED autonomamente. - Contattare un Centro di assistenza Samsung. - Utilizzare solo lampade LED fornite dal costruttore o dal centro assistenza.

• Utilizzare il nuovo set di tubi fornito in dotazione eliminando il precedente set senza riutilizzarlo.

• Collegare la mandata dell'acqua solo ad una sorgente di acqua potabile. Perché la macchina del ghiaccio funzioni correttamente la pressione dell'acqua deve essere compresa tra 206 e 861 kPa (30-125 psi).

• Per i migliori risultati in termini di efcienza energetica, tenere tutti gli accessori interni quali cestelli, cassetti e ripiani nella posizione indicata dal costruttore.

• Perché questo prodotto mantenga la migliore efcienza energetica, lasciare tutti i ripiani, i cassetti e i cestelli nella loro posizione originaria. Come ridurre al minimo il consumo energetico

• Installare l'apparecchio in un luogo fresco, asciutto e dotato di adeguata ventilazione.

• Accertarsi che non sia esposto a luce solare diretta e non sia installato vicino a una fonte diretta di calore (un calorifero, ad esempio). - Si raccomanda di non ostruire le ventole e le griglie di ventilazione per garantire l'efcienza energetica. - Lasciare che il cibo caldo si raffreddi prima di riporlo nell'apparecchio. Untitled-13 8 2022-11-01 5:39:22Italiano 9 Informazioni di sicurezza - Per scongelare i surgelati, collocarli in frigorifero. Le basse temperature dei surgelati consentono inoltre di rinfrescare ulteriormente i cibi presenti in frigorifero. - Nel riporre o estrarre gli alimenti, non tenere per molto tempo la porta aperta. - Minore è il tempo di apertura, minore è il ghiaccio che si forma nel frigorifero. - Pulire il retro del frigorifero regolarmente. La polvere che si accumula aumenta il consumo di corrente. - Non impostare una temperatura più bassa del necessario. - Garantire una ventilazione sufciente alla base e sul retro del frigorifero. Non coprire le aperture di ventilazione. - Durante l’installazione, lasciare sufciente spazio sui lati, sul retro e in alto per consentire la circolazione dell’aria. Ciò consentirà di ridurre sia il consumo energetico sia il costo della bolletta elettrica. Questo apparecchio è progettato per un uso domestico o applicazioni simili quali - angoli cottura per il personale di punti vendita, ufci e altri ambienti lavorativi; - fattorie/aziende agricole e per l'uso dei clienti in hotel, motel e altri ambiti residenziali; - ambienti di tipo bed and breakfast; - catering e applicazioni simili non-retail. Untitled-13 9 2022-11-01 5:39:22Informazioni di sicurezza Italiano10 Informazioni di sicurezza Simboli relativi a importanti avvertenze per il trasporto e il luogo di installazione AVVERTENZA

• Durante il trasporto e l’installazione dell’apparecchio, prestare attenzione a non danneggiare alcuna parte del circuito refrigerante. - Una perdita di refrigerante dalla tubazione può inammarsi o causare lesioni oculari. Se si rileva una perdita, evitare l'uso di amme libere o potenziali fonti di accensione nei pressi e aerare il locale per alcuni minuti. - Questo apparecchio contiene come refrigerante una minima quantità di isobutano (R-600a), il quale, nonostante sia un gas naturale a basso impatto ambientale, è comunque combustibile. Durante il trasporto e l’installazione dell’apparecchio, prestare attenzione a non danneggiare alcuna parte del circuito refrigerante.

• Durante il trasporto e l'installazione del frigorifero, non toccare il tubo dell'acqua posizionato sul retro. - Ciò potrebbe danneggiare il frigorifero e impedire l'uso del dispenser dell'acqua. Untitled-13 10 2022-11-01 5:39:22Italiano 11 Informazioni di sicurezza Avvertenze per installazioni critiche AVVERTENZA

• Non installare il frigorifero in un luogo umido o dove possa entrare a contatto con acqua. - L'usura del rivestimento isolante delle parti elettriche può causare scariche elettriche o un incendio.

• Non collocare il frigorifero in una posizione esposta alla luce solare diretta o al calore di stufe, radiatori o altri apparecchi di riscaldamento.

• Non collegare più apparecchi a una presa multipla. Il frigorifero deve essere sempre collegato a una presa elettrica separata in grado di sostenere una tensione corrispondente a quanto riportato sull’etichetta apposto sul frigorifero. - Ciò consente di ottenere le migliori prestazioni e prevenire il sovraccarico dell'impianto domestico che potrebbe causare un incendio a causa del surriscaldamento dei cavi.

• Se la presa elettrica è allentata, non inserire la spina. - Rischio di incendio o scariche elettriche.

• Non utilizzare un cavo con evidenti segni di usura o abrasione lungo il rivestimento o alle estremità.

• Non piegare eccessivamente il cavo di alimentazione né posizionarvi sopra oggetti pesanti.

• Non piegare o tirare eccessivamente il cavo di alimentazione.

• Non torcere o annodare il cavo di alimentazione. Untitled-13 11 2022-11-01 5:39:22Informazioni di sicurezza Italiano12 Informazioni di sicurezza

• Non agganciare il cavo elettrico a oggetti metallici, non collocarvi sopra oggetti pesanti, non far correre il cavo tra oggetti, né spingere il cavo dietro l'apparecchio.

• Durante lo spostamento del frigorifero, prestare attenzione a non schiacciare o danneggiare il cavo di alimentazione. - Ciò può portare a scariche elettriche o un incendio.

• Non scollegare mai l'alimentazione dal frigorifero tirando il cavo di alimentazione. Afferrare sempre la spina e tirarla verso di sé per estrarla dalla presa. - Un cavo danneggiato può causare un cortocircuito, un incendio o una scarica elettrica.

• Non utilizzare spray nei pressi del frigorifero. - L'uso di spray vicino al frigorifero può causare una esplosione o un incendio.

• Non installare l'apparecchio vicino ad una fonte di calore o materiale inammabile

• Non installare l'apparecchio in un locale in cui possa vericarsi una perdita di gas. - Ciò può portare a scariche elettriche o un incendio.

• Questo frigorifero deve essere posizionato correttamente ed installato seguendo le istruzioni fornite in questo manuale prima dell'uso.

• Collegare la spina inserendola nella posizione corretta con il cavo rivolto verso il basso. - Collegando la spina elettrica al contrario, il cavo potrebbe danneggiarsi e causare scariche elettriche o un incendio.

• Accertarsi che la spina non sia schiacciata o danneggiata dal retro del frigorifero. Untitled-13 12 2022-11-01 5:39:22Italiano 13 Informazioni di sicurezza

• Tenere i materiali di imballaggio lontano dalla portata dei bambini. - Sussiste il rischio di morte a causa di soffocamento qualora un bambino inserisca la testa nei materiali da imballaggio.

• Non installare l'apparecchio in un locale soggetto a umidità, fumi d'olio o polvere, luce solare diretta o acqua (pioggia). - L'usura del rivestimento isolante delle parti elettriche può causare scariche elettriche o un incendio.

• Qualora si riscontri la presenza all'interno del frigorifero di polvere o acqua, estrarre la spina dalla presa di corrente e contattare un Centro di assistenza autorizzato Samsung. - In caso contrario, potrebbe vericarsi un incendio.

• Non salire sul prodotto né appoggiarvi sopra oggetti (biancheria, candele e sigarette accese, piatti, sostanze chimiche, oggetti metallici, ecc.). - Ciò può provocare scariche elettriche, un incendio o problemi al prodotto o lesioni personali.

• Prima di collegare alla presa di corrente per la prima volta il frigorifero è necessario rimuovere tutte le pellicole protettive.

• Sorvegliare i bambini per accertarsi che non giochino con le cerniere a scatto usate per regolare lo sportello o i fermi del tubo dell'acqua. - Qualora un anello di ritenuta o un fermo del tubo dell'acqua venga ingerito da un bambino, potrebbe soffocarlo. Tenere gli anelli di ritenuta ed i fermi del tubo dell'acqua fuori dalla portata dei bambini. Untitled-13 13 2022-11-01 5:39:22Informazioni di sicurezza Italiano14 Informazioni di sicurezza

• Il frigorifero deve essere collegato alla terra. - Accertarsi sempre che il frigorifero sia correttamente collegato alla terra prima di tentare di riparare eventuali malfunzionamenti. Eventuali dispersioni di corrente possono provocare serie scariche elettriche.

• Per il collegamento a terra non utilizzare condotte del gas, linee telefoniche o altri tubi e barre che potenzialmente potrebbero fungere da parafulmini. - Per evitare dispersioni di corrente o scariche elettriche causate dalle dispersioni del frigorifero, collegare l'apparecchio alla terra. - La mancata osservanza di questa precauzione può causare scariche elettriche, incendio, esplosione o malfunzionamenti del prodotto.

• Inserire saldamente la spina nella presa di corrente. Non usare prese di corrente o cavi di alimentazione danneggiati o prese di corrente allentate. - Ciò può portare a scariche elettriche o un incendio.

• Il fusibile del frigorifero deve essere sostituito da un tecnico qualicato o da un centro assistenza autorizzato. - Il mancato rispetto di questa precauzione può causare scariche elettriche o lesioni personali. Untitled-13 14 2022-11-01 5:39:22Italiano 15 Informazioni di sicurezza Precauzioni per l'installazione ATTENZIONE

• Lasciare sufciente spazio intorno al frigorifero ed installarlo su una supercie piana e stabile. - Se il frigorifero non è livellato, non è possibile garantire una durata ed una efcienza nel raffreddamento.

• Lasciare riposare l'apparecchio per 2-3 ore dopo l'installazione prima di inserire il cibo al suo interno ed accenderlo.

• Si consiglia caldamente di far eseguire l'installazione del frigorifero ad un tecnico qualicato. - Il mancato rispetto di questa precauzione può causare scariche elettriche, incendio, esplosione, malfunzionamenti o lesioni. Importanti avvertenze per l'uso AVVERTENZA

• Non toccare la spina elettrica con le mani bagnate. - La mancata osservanza di questa precauzione può causare una scarica elettrica.

• Non collocare alcun oggetto sopra il frigorifero. - Durante l’apertura o la chiusura della porta, un articolo potrebbe cadere provocando lesioni o danni.

• Non inserire mani, piedi, oggetti metallici (per esempio spiedini, ecc.) sul fondo o sul retro del frigorifero. - La mancata osservanza di questa precauzione può causare scariche elettriche o lesioni. Untitled-13 15 2022-11-01 5:39:22Informazioni di sicurezza Italiano16 Informazioni di sicurezza - I bordi taglienti possono causare lesioni.

• Non toccare le pareti interne del frigorifero o i prodotti in esso conservati con le mani bagnate. - Ciò potrebbe causare il congelamento delle dita.

• Non conservare sul frigorifero contenitori pieni d'acqua. - In caso di fuoriuscita, l'acqua potrebbe causare scariche elettriche o un incendio.

• Non conservare all'interno del frigorifero oggetti inammabili o sostanze volatili (benzene, diluenti, gas propano, alcol, etere, GPL e sostanze simili). - Il frigorifero è idoneo solo alla conservazione di alimenti. - La mancata osservanza di questa precauzione può causare un incendio o una esplosione.

• Sorvegliare i bambini afnché non giochino con l’apparecchio. - Tenere le dita lontano dalle aree di "possibile schiacciamento". Lo spazio tra le porte e la struttura è necessariamente ristretto. Prestare attenzione all'apertura delle porte in presenza di bambini.

• Non inserire le dita o lasciare che i bambini inseriscano le dita tra le porte. - Tenere le dita lontane dalle aperture delle porte sinistra e destra. Prestare attenzione all'apertura delle porte avendo inserito le dita tra le porte.

• Non permettere ai bambini di appendersi alle porte o ai cassetti. In caso contrario, potrebbero riportare gravi lesioni.

• Non permettere ai bambini di accedere al frigorifero. Potrebbero restare intrappolati all'interno. Untitled-13 16 2022-11-01 5:39:22Italiano 17 Informazioni di sicurezza

• Non inserire le mani nell'area inferiore sotto l'apparecchio. - I bordi taglienti possono causare lesioni.

• Non conservare in frigorifero prodotti medicinali, materiale scientico o prodotti sensibili alla temperatura. - I prodotti che necessitano di severi controlli della temperatura non devono essere conservati in frigorifero.

• Se si avverte un odore di medicinale o si nota del fumo uscire dall’apparecchio, staccare la spina dalla presa e chiamare il Centro assistenza Samsung Electronics.

• Se all'interno del frigorifero è penetrata polvere o acqua, scollegare la spina dalla presa di corrente e rivolgersi al centro assistenza Samsung Electronics. - In caso contrario, potrebbe vericarsi un incendio.

• Non lasciare che i bambini salgano sui cassetti. - Il cassetto potrebbe rompersi e farli cadere.

• Non lasciare le porte del frigorifero aperte senza sorveglianza e non permettere ai bambini di entrare all'interno dell'apparecchio.

• Non lasciare che neonati o bambini penetrino all'interno del vano frigo o dei cassetti. - In caso contrario, potrebbero riportare lesioni o morire per soffocamento.

• Non riempire eccessivamente il frigorifero. - L'apertura dello sportello potrebbe provocare la caduta di un prodotto causando lesioni personali o danni materiali. Untitled-13 17 2022-11-01 5:39:22Informazioni di sicurezza Italiano18 Informazioni di sicurezza

• Non spruzzare sostanze volatili come per esempio insetticidi sulla supercie dell'apparecchio. - Oltre ad essere dannosi per l'uomo, possono causare scariche elettriche, incendio o malfunzionamenti.

• Non inserire mai le dita o altri oggetti nel foro del dispenser dell'acqua, nel comparto e nel foro di uscita del ghiaccio. - Ciò potrebbe causare lesioni personali o danni materiali.

• Non utilizzare né collocare sostanze sensibili alla temperatura, come ad esempio spray e oggetti inammabili, ghiaccio secco, farmaci o sostanze chimiche vicino o dentro il frigorifero.

• Non utilizzare un asciugacapelli per asciugare l'interno del frigorifero. Non inserirvi candele accese per eliminare i cattivi odori. - Ciò può portare a scariche elettriche o un incendio.

• Riempire il serbatoio dell'acqua, il vassoio del ghiaccio ed i cubetti di ghiaccio solo con acqua potabile (acqua minerale o puricata). - Non riempire il serbatoio con tè, succhi di frutta o bevande energetiche, in caso contrario il frigorifero potrebbe subire danni.

• Non salire sul prodotto né appoggiarvi sopra oggetti (biancheria, candele e sigarette accese, piatti, sostanze chimiche, oggetti metallici, ecc.). Ciò può provocare scariche elettriche, un incendio o problemi al prodotto o lesioni personali. Non appoggiare sull'apparecchio contenitori pieni di acqua. - In caso di fuoriuscita, l'acqua potrebbe causare scariche elettriche o un incendio. Untitled-13 18 2022-11-01 5:39:22Italiano 19 Informazioni di sicurezza

• Non guardare direttamente la lampadina LED per un lungo periodo di tempo. - In caso contrario i raggi ultravioletti potrebbero causare un affaticamento della vista.

• Non inserire i ripiani capovolti. I ne corsa dei ripiani non funzionerebbero. - Ciò potrebbe causare lesioni personali causate dalla caduta dei ripiani in vetro.

• Tenere le dita lontano dalle aree di "possibile schiacciamento". Lo spazio tra le porte e la struttura è necessariamente ristretto. Prestare attenzione all'apertura delle porte in presenza di bambini.

• Se si rileva una perdita di gas, evitare l'uso di amme libere o potenziali fonti di accensione nei pressi e aerare il locale per alcuni minuti. - Non toccare né l'apparecchio né il cavo di alimentazione. - Non utilizzare ventilatori o aspiratori elettrici. - Una scintilla può causare una esplosione o un incendio.

• Riporre le bottiglie una vicina all'altra nel medesimo scomparto in modo che non possano cadere all'apertura della porta.

• Questo prodotto è inteso solo per la conservazione di alimenti in ambito domestico.

• Non inserire mai le dita o altri oggetti nel foro del dispenser dell'acqua, nel comparto e nel foro di uscita del ghiaccio. - Ciò potrebbe causare lesioni personali o danni materiali.

• Non tentare di riparare, disassemblare o modicare l'apparecchio autonomamente. Untitled-13 19 2022-11-01 5:39:22Informazioni di sicurezza Italiano20 Informazioni di sicurezza

• Non utilizzare fusibili diversi (quali cavi di rame, acciaio, ecc) diversi dai fusibili standard.

• Se l'apparecchio deve essere riparato o reinstallato, rivolgersi al più vicino centro di assistenza. - Il mancato rispetto di questa precauzione può causare scariche elettriche, incendio, malfunzionamenti del prodotto o lesioni.

• Qualora si avverta un odore di medicinale o si noti del fumo uscire dall’apparecchio, staccare la spina dalla presa e chiamare un Centro di assistenza Samsung Electronics. - Il mancato rispetto di questa precauzione può causare scariche elettriche o un incendio.

• Prima di sostituire le lampadine interne del frigorifero, scollegare l'apparecchio dalla presa elettrica. - In caso contrario, vi è il rischio di scariche elettriche.

• In caso di difcoltà nella sostituzione di una lampadina non a LED, rivolgersi ad un Centro di assistenza Samsung.

• Inserire saldamente la spina nella presa di corrente.

• Non utilizzare spine, prese di corrente o cavi di alimentazione danneggiati. - Ciò può portare a scariche elettriche o un incendio. Precauzioni per l'uso ATTENZIONE

• Non congelare di nuovo il cibo già scongelato. - I cibi congelati e poi scongelati sviluppano batteri nocivi più velocemente dei cibi freschi. Untitled-13 20 2022-11-01 5:39:22Italiano 21 Informazioni di sicurezza - Il secondo congelamento romperebbe una maggiore quantità di cellule, lasciando fuoriuscire liquidi ed alterando l'integrità dei prodotti.

• Non scongelare la carne a temperatura ambiente. - La sicurezza dipenderà da quanto il prodotto all'origine sia stato trattato correttamente.

• Non collocare bicchieri, bottiglie o bevande gassate nel frigorifero. - Questi contenitori potrebbero congelarsi e rompersi, provocando lesioni.

• Usare solo l'ice maker fornito insieme al frigorifero.

• In caso di una prolungata assenza da casa (ad esempio in vacanza) e qualora non si desideri usare il dispenser dell'acqua o del ghiaccio, chiudere la valvola di mandata dell'acqua. - In caso contrario potrebbero vericarsi perdite d'acqua.

• In caso di un prolungato inutilizzo del frigorifero (3 o più settimane) vuotarlo, compreso la vaschetta di raccolta del ghiaccio, scollegarlo dalla presa di corrente, chiudere la valvola di mandata dell'acqua, asciugare l'umidità residua dalle pareti interne del frigorifero e lasciare le porte aperte al ne di prevenire eventuali odori e muffa.

• Per ottenere le migliori prestazioni dal prodotto: - Non collocare alimenti davanti alle aperture di ventilazione sul retro del frigorifero per evitare di ostruire la circolazione dell'aria all'interno del frigorifero. - Avvolgere i cibi adeguatamente o riporli in contenitori sottovuoto prima di conservarli nel frigorifero. Untitled-13 21 2022-11-01 5:39:22Informazioni di sicurezza Italiano22 Informazioni di sicurezza - Rispettare i tempi di conservazione massimi e le date di scadenza degli alimenti congelati. - Non è necessario scollegare il frigorifero dalla presa di corrente se si prevede di non utilizzare l’apparecchio per meno di tre settimane. Qualora l'assenza sia maggiore di tre settimane, rimuovere tutto il cibo ed il ghiaccio dalla vaschetta di raccolta, scollegarlo dalla presa di corrente, chiudere la valvola di mandata dell'acqua, asciugare l'umidità residua dalle pareti interne del frigorifero e lasciare le porte aperte al ne di prevenire eventuali odori e muffa.

• Garanzia di assistenza e modiche. - Eventuali modiche eseguite da terzi su questo apparecchio non saranno coperte dalla garanzia Samsung, inoltre Samsung non potrà essere ritenuta responsabile per problemi di sicurezza e danni risultanti da modiche eseguite da terzi.

• Non ostruire le aperture di ventilazione situate all'interno del frigorifero. - Se le aperture di ventilazione sono ostruite, per esempio da un sacchetto di plastica, il frigorifero potrebbe raffreddarsi eccessivamente. Se il periodo di raffreddamento è troppo lungo, il ltro dell'acqua potrebbe rompersi e causare una perdita d'acqua.

• Usare solo l'ice maker fornito insieme al frigorifero.

• Asciugare all'interno l'umidità in eccesso e lasciare le porte aperte. - In caso contrario, all'interno possono svilupparsi cattivi odori e muffe. Untitled-13 22 2022-11-01 5:39:22Italiano 23 Informazioni di sicurezza

• Se il frigorifero viene scollegato dalla presa elettrica, attendere almeno cinque minuti prima di collegarlo nuovamente.

• Se il frigorifero entra a contatto con l'acqua, scollegare la spina di alimentazione dalla presa di corrente e contattare il centro assistenza Samsung Electronics.

• Non urtare o applicare una forza eccessiva sulle superci in vetro. - La rottura del vetro può provocare lesioni personali e/o danni alla proprietà.

• Riempire il serbatoio dell'acqua e le vaschette dei cubetti di ghiaccio con acqua potabile (acqua dall'acquedotto, acqua minerale o puricata). - Non riempire il serbatoio con tè o bevande sportive. Ciò potrebbe danneggiare il frigorifero.

• Prestare attenzione a non intrappolarsi le dita.

• Se sull'apparecchio è stata versata dell'acqua, contattare il più vicino centro di assistenza. - Sussiste il rischio di incendio o di scariche elettriche.

• Non conservare olii vegetali nei balconcini della porta del frigorifero. L'olio potrebbe solidicarsi ed il suo sapore ne risulterebbe alterato, rendendo l'olio difcile da utilizzare. Inoltre, il contenitore aperto potrebbe perdere, nel qual caso l'olio fuoriuscito potrebbe, solidicandosi, provocare la rottura del balconcino. Una volta aperto il contenitore dell'olio, si consiglia di conservarlo in un luogo fresco e al riparo dalla luce, quale ad esempio una credenza o un ripostiglio. - Esempi di olii vegetali: olio di oliva, di semi, vinacciolo, ecc. Untitled-13 23 2022-11-01 5:39:23Informazioni di sicurezza Italiano24 Informazioni di sicurezza Avvertenze per la pulizia ATTENZIONE

• Non spruzzare acqua direttamente sull'interno o l'esterno del frigorifero. - Pericolo di scariche elettriche o incendi.

• Non utilizzare un asciugacapelli per asciugare l'interno del frigorifero.

• Non collocarvi candele accese per eliminare i cattivi odori. - Ciò può portare a scariche elettriche o un incendio.

• Non spruzzare prodotti per la pulizia direttamente sul display. - Le lettere stampate sul display potrebbero non essere più visibili.

• Se sostanze estranee, per esempio acqua, penetrano all'interno dell'apparecchio, scollegare la spina di alimentazione e rivolgersi al più vicino centro di assistenza. - Il mancato rispetto di questa precauzione può causare scariche elettriche o un incendio.

• Usare un panno morbido e pulito per rimuovere eventuali sostanze estranee o polvere dai contatti della spina del cavo di alimentazione. Non utilizzare un panno bagnato o umido durante la pulizia della presa. - In caso contrario, sussiste il pericolo di scariche elettriche o incendi.

• Non pulire l'apparecchio spruzzandovi direttamente sopra acqua. Untitled-13 24 2022-11-01 5:39:23Italiano 25 Informazioni di sicurezza

• Non usare benzene, diluenti o prodotti per la pulizia quali Clorox o a base di cloruro. - L'uso di questi prodotti potrebbe danneggiare la supercie dell'apparecchio e causare un incendio.

• Non inserire mai le dita o altri oggetti nel foro del dispenser. - Ciò potrebbe causare lesioni personali o danni materiali.

• Prima di eseguire la pulizia o la manutenzione dell'apparecchio, scollegare la spina dalla presa di corrente. - Il mancato rispetto di questa precauzione può causare scariche elettriche o un incendio.

• Per pulire il frigorifero usare una spugna pulita o un panno morbido ed un detergente non aggressivo in acqua calda.

• Non usare detergenti abrasivi o aggressivi quali detergenti per vetri, pagliette abrasive, liquidi inammabili, acido muriatico, pasta abrasiva, detersivi concentrati, candeggina o detergenti contenenti petrolio sulla supercie esterna (porte e carrozzeria), parti in plastica, porte e rivestimenti interni, e cestelli. - Tali prodotti possono infatti grafare o danneggiare i materiali.

• Non pulire i ripiani di vetro o coperchi con acqua calda quando sono freddi. I coperchi ed i ripiani di vetro possono rompersi se esposti ad un repentino cambiamento di temperatura, urtati o lasciati cadere. Untitled-13 25 2022-11-01 5:39:23Informazioni di sicurezza Italiano26 Informazioni di sicurezza Importanti avvertenze per la pulizia AVVERTENZA

• Si raccomanda di smaltire e riciclare i materiali di imballaggio di questo prodotto secondo quanto previsto dalle norme vigenti.

• Vericare l'integrità delle tubazioni sul retro dell’apparecchio prima di smaltirlo.

• Come refrigerante vengono utilizzati i gas R-600a o R-134a. Controllare l’etichetta del compressore sul retro dell’apparecchio e l’etichetta della potenza nominale all’interno del frigorifero per vedere il tipo di refrigerante utilizzato. Se il prodotto contiene gas inammabile (refrigerante R-600a), contattare l'ente locale preposto per lo smaltimento sicuro di questo prodotto.

• Per lo smaltimento di questo prodotto o di altri frigoriferi, rimuovere le porte, le guarnizioni e le chiusure delle porte in modo che bambini o animali non possano rimanere intrappolati all'interno. Sorvegliare i bambini afnché non giochino con l’apparecchio. Se i bambini rimangono intrappolati all'interno dell'apparecchio, possono morire per soffocamento. - Se un bambino, giocando, rimane intrappolato all’interno dell'apparecchio potrebbe ferirsi e morire per soffocamento.

• L'isolante utilizzato è il ciclopentano. I gas contenuti nel materiale isolante richiedono speciali procedure di smaltimento. Contattare l'autorità locale competente per informazioni sul corretto smaltimento di questo prodotto. Untitled-13 26 2022-11-01 5:39:23Italiano 27 Informazioni di sicurezza

• Tenere tutti i materiali di imballaggio lontano dalla portata dei bambini, poiché possono essere pericolosi. - Qualora un bambino inserisca la testa in uno di essi, potrebbe soffocare. Ulteriori suggerimenti per un uso corretto

• In caso di interruzione di corrente, chiamare la compagnia elettrica locale e chiedere il tempo previsto per il ripristino dell’elettricità. - La maggior parte delle interruzioni elettriche ripristinate in una o due ore non hanno alcuna inuenza sulla temperatura interna del frigorifero. Tuttavia, durante l'interruzione di corrente limitare al minimo l'apertura del frigorifero. - Se l'interruzione di corrente si protrae per oltre 24 ore, rimuovere tutti i surgelati dal freezer.

• Il frigorifero potrebbe funzionare in modo costante (i cibi surgelati possono sciogliersi o le temperature del reparto dei surgelati possono innalzarsi troppo) se posizionato a lungo in un luogo dove la temperatura dell'aria è costantemente inferiore alle temperature operative per le quali il frigorifero è stato progettato.

• La conservazione in frigorifero di alcuni alimenti particolari può comportarne un deterioramento a causa delle loro proprietà intrinseche. Untitled-13 27 2022-11-01 5:39:23Informazioni di sicurezza Italiano28 Informazioni di sicurezza

• L'apparecchio è di tipo "frost free"; ciò signica che non è necessario sbrinarlo manualmente poiché tale operazione è automatica. Tale operazione verrà effettuata automaticamente.

• L'aumento di temperatura per lo sbrinamento è conforme ai requisiti ISO. Per prevenire un inopportuno aumento della temperatura dei cibi surgelati durante lo sbrinamento dell'apparecchio, conservare i cibi congelati in appositi involucri.

• Non congelare nuovamente cibi già scongelati. Untitled-13 28 2022-11-01 5:39:23Italiano 29 Informazioni di sicurezza Istruzioni su WEEE Corretto smaltimento del prodotto (Riuti da apparecchiature elettriche ed elettroniche - WEEE/RAEE) (applicabile nei paesi dotati di sistemi di raccolta differenziata) Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cufa e cavo USB) non devono essere smaltiti con altri riuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei riuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di riuti, conferendoli ai soggetti autorizzati secondo le normative locali. Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l’autorità competente per tutte le informazioni relative alla raccolta differenziata di questo tipo di materiali. Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e vericare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri riuti commerciali. Per ulteriori informazioni sull'impegno ambientale di Samsung e sugli obblighi normativi specici dei singoli prodotti es. REACH, WEEE, Batteries, visitare la pagina relativa alla sostenibilità nel sito www.samsung.com (solo per prodotti venduti nei paesi dell'Unione Europea e nel Regno Unito). Untitled-13 29 2022-11-01 5:39:23Italiano30 Installazione Seguire queste istruzioni con cura per garantire una corretta installazione del frigorifero ed in modo da evitare incidenti prima dell'uso. AVVERTENZA

• Utilizzare l'apparecchio solo per lo scopo per il quale è stato prodotto, come descritto in questo manuale.

• Una eventuale assistenza deve essere eseguita da un tecnico qualicato.

• Disporre i materiali da imballaggio secondo quanto prescritto dalle vigenti normative sullo smaltimento.

• Al ne di evitare scariche elettriche, prima di effettuare una assistenza o una sostituzione, scollegare la spina dalla presa di corrente. Il frigorifero in breve Le immagini effettive e le parti dei componenti forniti del frigorifero possono variare in base al modello ed al paese di acquisto.

01 Balconcino della porta 02 Pannello di controllo 03 Cassetto inferiore NOTA

• Per una maggiore efcienza energetica, assicurarsi che tutti i ripiani, i cassetti ed i cestelli siano nella loro posizione originale. Installazione Untitled-13 30 2022-11-01 5:39:23Italiano 31 Installazione Passaggi di installazione PASSAGGIO 1 Selezionare una posizione Requisiti della posizione:

• La supercie di appoggio deve essere solida, piana e priva di moquette o tappeti in grado di ostruire la ventilazione

• Lontano dalla luce solare diretta.

• Spazio adeguato per l'apertura e la chiusura della porta

• Non deve essere esposta a fonti di calore

• Spazio per la manutenzione e l'assistenza

• Intervallo temperature: tra 10 °C e 43 °C Spazio Per i requisiti di spazio per l'installazione vedere le gure e le tabelle sotto.

Profondità “A” 685 Larghezza “B” 455 Altezza complessiva “C” 1853 (unità : mm) Untitled-13 31 2022-11-01 5:39:23Installazione Italiano32 Installazione

01 consigliati più di 50 mm 02 consigliati più di 12 mm 03 105°

(unità : mm) NOTA Le misure riportate nella tabella sopra possono differire in base al metodo di misurazione utilizzato. Untitled-13 32 2022-11-01 5:39:23Italiano 33 Installazione PASSAGGIO 2 Supercie di appoggio

• La supercie sulla quale appoggiare il frigorifero deve essere in grado di sostenere il peso del frigorifero a pieno carico.

• Per proteggere il pavimento, posizionare un listello di cartone sotto ogni piedino.

• Una volta posizionato il frigorifero nella sua posizione denitiva, non spostarlo, a meno che non sia necessario, in modo da salvaguardare il pavimento. Se necessario, usare un foglio di carta spesso o del tessuto come un vecchio tappeto per facilitare lo spostamento. PASSAGGIO 3 Installazione come prodotto ad installazione libera ATTENZIONE In caso di installazione libera di un prodotto, accertarsi di installare delle staffe o dei supporti per impedire al prodotto di ribaltarsi. Importante

• In caso di uso del prodotto vicino come prodotto a sé stante, prevedere l'installazione di staffe o supporti atti ad impedire al prodotto di tremare ed inclinarsi. In caso di utilizzo del prodotto sprovvisto di staffe o supporti sul retro, il peso della porta del frigorifero unito al peso del cibo in essa conservato potrebbe far inclinare e cadere il prodotto (dal lato della porta).

• Se installato come prodotto a sé stante, potrà essere necessario posizionarlo a anco a mobiletti o prevedere l'installazione di staffe o supporti. Consultare un tecnico certicato per conoscere la posizione ed il metodo migliore di installazione del prodotto. - In caso di installazione dei supporti, sarà necessario prevedere 10 cm di spazio a sinistra e destra del prodotto. ATTENZIONE

• Qualora non siano state previste delle staffe o dei supporti durante l'installazione, il prodotto potrebbe inclinarsi e cadendo provocare serie lesioni alle persone.

• L'uso di staffe o supporti è fortemente consigliato in caso di installazione libera del prodotto.

• Accertarsi di installare le staffe o i supporti in caso di riposizionamento del prodotto (ad esempio a seguito di un trasloco).

• Non appoggiarsi alla porta del frigorifero quando è aperta.

• Una volta posizionato, vericare il livellamento del frigorifero.

• In caso di installazione dei supporti, sdraiare delicatamente il frigorifero sul pavimento prestando attenzione a non danneggiare il pavimento.

• Nello spingere il prodotto, accertarsi che il cavo di alimentazione non resti schiacciato tra le staffe. Untitled-13 33 2022-11-01 5:39:23Installazione Italiano34 Installazione PASSAGGIO 4 Installazione delle staffe

A. Altezza del prodotto B. < 10 cm C. > 10 cm

1. Posizionare le staffe in modo che la parte

con i fori sia rivolta contro il muro allo stesso livello dell'altezza del prodotto e ssare le staffe in posizione usando due viti. - Se il muro è in cemento, usare una punta da muro.

2. Spingere il prodotto e posizionarlo al di sotto

delle staffe sinistra e destra. - Accertarsi che le staffe coprano almeno 10 cm del prodotto partendo dal muro. ATTENZIONE Nello spingere il prodotto, accertarsi che il cavo di alimentazione non resti schiacciato tra le staffe. PASSAGGIO 5 Installazione del supporto

1. Sdraiare il prodotto sul pavimento sulla sua

parte posteriore. Svitare la singola vite vicino alle ruote sinistra e destra sul retro del prodotto. Untitled-13 34 2022-11-01 5:39:24Italiano 35 Installazione

2. Installare i supporti usando due viti per lato.

3. Sollevare il prodotto, ruotare le regolazioni

dei supporti in modo che tocchino il pavimento, montare i coperchi e avvitarli in posizione. Untitled-13 35 2022-11-01 5:39:24Installazione Italiano36 Installazione PASSAGGIO 6 Impostazioni iniziali Completando i seguenti passaggi, il frigorifero sarà pienamente operativo.

1. Rimuovere il foglio di poliestere posto su ogni lato del ripiano, posizionato per proteggere il

frigorifero durante il trasporto.

2. Inserire il cavo di alimentazione in una presa elettrica a muro per accenderlo.

3. Aprire la porta e controllare che la luce interna si sia accesa.

4. Impostare la temperatura alla minima possibile ed attendere no a quando il frigorifero

raggiunge la temperatura impostata. Il frigorifero è ora pronto per l'uso. NOTA All'accensione, l'allarme del frigorifero suonerà. Per disattivare l'allarme, premere Temp.. PASSAGGIO 7 Controllo nale Al termine dell’installazione, accertarsi che:

• Il frigorifero sia collegato ad una presa elettrica e sia dotato di una opportuna messa a terra.

• Il frigorifero sia installato su una supercie piana e livellata con sufciente spazio dalla parete o dal mobile.

• Il frigorifero sia livellato e stabilmente posizionato sul pavimento.

• La porta si apra e si chiuda liberamente e la luce interna si accenda automaticamente all'apertura della porta. Untitled-13 36 2022-11-01 5:39:24Italiano 37 Funzionamento Pannello di controllo

01 Temp. / Fridge (Frigo) n Soft Freeze (Surgelazione leggera) (3 sec) 02 Door Alarm (Allarme porta) 03 Lock (Blocco) (3 sec) 01 Temp. / Frigo n Surgelazione leggera (3 sec) È possibile cambiare le impostazioni di temperatura o scegliere tra due modalità de frigorifero (Fridge (Frigo) e Soft Freeze (Surgelazione leggera)).

• Premere Temp. per cambiare le impostazioni della temperatura. - Modalità Fridge (Frigo): La temperatura è selezionabile in valori tra 1 °C e 7 °C. - Modalità Soft Freeze (Surgelazione leggera): La temperatura è selezionabile in valori tra -5 °C e -1 °C.

• Tenere premuto Temp. per 3 secondi per impostare la modalità del frigo. 02 Allarme porta È possibile impostare l'allarme per un promemoria. Se la porta viene lasciata aperta per oltre 2 minuti, l'allarme suonerà e la spia Alarm (Allarme) lampeggerà. È possibile attivare e disattivare la funzione premendo il tasto Door Alarm (Allarme porta). 03 Blocco (3 sec) Al ne di evitare manipolazioni accidentali, tenere premuto Lock (Blocco) per 3 secondi per attivare la funzione Blocco. Tutti i controlli verranno disabilitati lasciando la spia led a sinistra del tasto accesa. Per disattivare la funzione, tenere premuto nuovamente il tasto per 3 secondi. I controlli torneranno disponibili. Funzionamento Untitled-13 37 2022-11-01 5:39:24Italiano38 Manutenzione Inversione della porta AVVERTENZA

• La garanzia non copre eventuali malfunzionamenti o danni dovuti all’inversione della porta effettuata da personale non autorizzato.

• Assicurarsi che il frigorifero sia scollegato dalla presa di corrente prima di eseguire l'inversione della porta.

• Attendere almeno un'ora dopo l'inversione della porta. Questo al ne di evitare possibili scariche elettriche.

• L'inversione della porta deve essere eseguita da un tecnico autorizzato Samsung a spese dell'utente poiché questo genere di servizio non è coperto dalla Garanzia. ATTENZIONE Lo porta è pesante. Effettuare l’operazione con l’ausilio di un’altra persona. Diversamente si potrebbe causare lesioni personali. Strumenti necessari (non forniti) Cacciavite a croce Cacciavite piatto (-) Chiave inglese regolabile Chiave a bussola da 8 mm (per i bulloni) Accessori Gli accessori sotto possono variare nella forma in base al modello di prodotto posseduto. Cerniera in alto a destra Coperchio porta in alto a sinistra Coperchio cerniera in alto a destra ATTENZIONE Durante tutto il processo di inversione della porta, conservare le parti piccole (viti, coperchietti, ecc) del frigorifero lontano dalla portata dei bambini per motivi di sicurezza. Manutenzione Untitled-13 38 2022-11-01 5:39:25Italiano 39 Manutenzione Istruzioni passo-dopo-passo

1. Usare un cacciavite a lama piatta per

rimuovere il coperchio della cerniera superiore sinistra della porta (A). NOTA Conservare con cura tutte la parti rimosse per riutilizzarle in seguito.

2. Usando una chiave a bussola (8 mm)

rimuovere le viti che ssano la cerniera superiore sinistra della porta (B).

3. Sollevare la cerniera superiore sinistra della

porta (B) per rimuoverla. NOTA Conservare con cura tutte la parti rimosse per riutilizzarle in seguito. Untitled-13 39 2022-11-01 5:39:25Manutenzione Italiano40 Manutenzione

4. Sollevare la porta per liberarla dalla cerniera

inferiore. ATTENZIONE Lo porta è pesante. Al ne di prevenire danni o lesioni, prestare attenzione durante la sua rimozione.

5. Rimuovere il coperchio della porta in alto a

destra (C) dalla porta. NOTA Conservare con cura tutte la parti rimosse per riutilizzarle in seguito.

6. Fissare il coperchio della porta in alto a

sinistra (R) alla porta. Untitled-13 40 2022-11-01 5:39:26Italiano 41 Manutenzione

7. Sul fondo della porta, rimuovere il piedino

di regolazione della porta (E) e il fermo della porta (F) in quest’ordine. - Per rimuovere la vite che ssa ogni parte usare un cacciavite a croce.

8. Serrare il fermo della porta (F) e lo

spessore di sollevamento della porta (E), in quest’ordine, sul lato opposto della porta. - Per serrare ogni vite usare un cacciavite a croce.

9. Sdraiare con cura il frigorifero.

10. Rimuovere la cerniera inferiore (G).

- Usando una chiave a bussola (8 mm) rimuovere le viti che ssano la cerniera inferiore (G).

11. Ruotare il piedino di livellamento (H) in

senso antiorario per rimuoverlo.

12. Usare una chiave a bussola (8 mm) per

rimuovere la vite (J).

13. Usare una chiave regolabile per rimuovere il

dado del perno (K). NOTA Allentare la regolazione (a) se necessario durante la rimozione del dado del perno (K).

14. Per rimuovere il perno della cerniera (L)

usare un cacciavite a croce.

15. Rimuovere lo spessore di sollevamento della

16. Posizionare lo spessore di sollevamento

della cerniera (M) sul lato opposto della cerniera inferiore.

17. Per serrare il perno della cerniera (L) usare

un cacciavite a croce.

18. Usare una chiave regolabile per serrare il

19. Usare una chiave a bussola (8 mm) per

serrare la vite (J). Untitled-13 41 2022-11-01 5:39:26Manutenzione Italiano42 Manutenzione

20. Fissare la cerniera inferiore (G) sul lato

opposto. - Usare una chiave a bussola (8 mm) per serrare la cerniera inferiore (G) con le viti.

21. Fissare il piedino di livellamento (H) sul lato

22. Rialzare con cura il frigorifero.

23. Usare un cacciavite piatto per rimuovere il

coperchio della vite (N).

24. Usare un cacciavite a croce per rimuovere

25. Usare un cacciavite a croce per serrare la

vite nel foro sul lato opposto. Untitled-13 42 2022-11-01 5:39:27Italiano 43 Manutenzione

26. Fissare il coperchio della vite (N) sul lato

27. Inserire nuovamente la porta nella cerniera

28. Inserire la cerniera superiore destra (P) nella

29. Usare una chiave a bussola (8 mm) per

serrare la cerniera superiore destra (P) con le viti. Untitled-13 43 2022-11-01 5:39:27Manutenzione Italiano44 Manutenzione

30. Fissare il coperchio della cerniera superiore

31. Staccare la guarnizione della porta.

32. Ruotare la guarnizione della porta di 180°,

quindi rimontarla sulla porta. Untitled-13 44 2022-11-01 5:39:27Italiano 45 Manutenzione Inversione della posizione della maniglia della porta

1. Rimuovere i coperchi della maniglia.

2. Per rimuovere le viti e staccare la maniglia

usare un cacciavite a croce.

3. Usare un cacciavite a lama piatta per

rimuovere i coprifori dal lato opposto della porta.

4. Inserire i coprifori nei fori dai quali è stata

smontata la maniglia. Untitled-13 45 2022-11-01 5:39:28Manutenzione Italiano46 Manutenzione

5. Posizionare la maniglia sul lato opposto della

porta ed allineare i fori sulla maniglia con i fori sulla porta.

6. Per ssare la maniglia serrare ogni vite con

un cacciavite a croce.

7. Fissare i coperchi della maniglia.

Untitled-13 46 2022-11-01 5:39:28Italiano 47 Manutenzione Pulizia e manutenzione Ripiani Sollevare delicatamente la parte posteriore del ripiano per estrarlo. Balconcini delle porte Sollevarlo leggermente ed estrarre il balconcino. ATTENZIONE Per evitare incidenti, vuotare i balconcini prima di estrarli. Untitled-13 47 2022-11-01 5:39:28Manutenzione Italiano48 Manutenzione Pulizia Interno ed esterno AVVERTENZA

• Per pulire non utilizzare benzene, diluenti, o detergenti per casa/auto quali Clorox™. L'uso di questi prodotti potrebbe danneggiare la supercie dell'apparecchio e causare un incendio.

• Non spruzzare acqua sul frigorifero. In caso contrario, sussiste il pericolo di scariche elettriche. Usare regolarmente un panno morbido per rimuovere eventuale polvere o sporcizia dai terminali della spina elettrica e dai contatti.

1. Scollegare la spina di alimentazione.

2. Usare un panno inumidito e liscio o un tovagliolo di carta per pulire l'interno e l'esterno del

3. Al termine, usare un panno o della carta per asciugarlo con cura.

4. Ricollegare la spina di alimentazione.

Sostituzione Lampadine a LED Per effettuare la sostituzione delle lampadine, rivolgersi al Centro assistenza autorizzato Samsung di zona. AVVERTENZA

• Le lampadine non possono essere sostituite autonomamente. Non tentare di effettuare autonomamente la loro sostituzione. La mancata osservanza di questa precauzione può causare una scarica elettrica. Lampadina (sorgente luminosa) Questo prodotto contiene una sorgente luminosa di classe di efcienza energetica <G>. La lampadina ed i comandi non possono essere sostituibile dall’utente in autonomia. Per effettuare la sostituzione delle lampadine o dei comandi, rivolgersi al Centro assistenza autorizzato Samsung di zona. Per maggiori informazioni sulla sostituzione di lampadine o comandi del vostro prodotto, visitare il sito web Samsung (http://www.samsung.com), accedere a Support > Support home, e digitare il nome del modello. Per maggiori informazioni sullo smontaggio delle lampadine o dei comandi seguire le istruzioni come descritto sopra. Untitled-13 48 2022-11-01 5:39:28Italiano 49 Manutenzione Pannello della porta (solo modelli che lo prevedono) È possibile selezionare il pannello decorativo preferito per il proprio frigorifero personalizzato. Effettua l’acquisto presso un punto vendita Samsung e rivolgiti ad un installatore autorizzato per effettuare l’installazione. ATTENZIONE

• Il montaggio e smontaggio in autonomia del pannello della porta può comportare danni al prodotto o lesioni personali. In caso di problemi con il pannello decorativo, contattare un Centro di assistenza autorizzato Samsung.

• Per la sostituzione di un pannello danneggiato potrà essere richiesto il pagamento di un importo anche durante la validità della garanzia. Untitled-13 49 2022-11-01 5:39:28Manutenzione Italiano50 Manutenzione Installazione in coppia È possibile installare questo frigorifero in modo afancato con un altro frigorifero Samsung. Tuttavia i frigoriferi devono essere entrambi modelli PERSONALIZZATI. Per effettuare una installazione accoppiata, vericare i modelli desiderati che prevedono la possibilità di essere accoppiati prima di acquistarli. È possibile vericare la possibilità presso un punto vendita o nel sito web Samsung.com. NOTA Acquistando un kit di accoppiamento presso un punto vendita Samsung sarà possibile richiedere l’installazione da parte di un installatore autorizzato.

01 consigliati più di 50 mm 02 105° 03 1181 mm 04 1047 mm 05 Piastrina di ssaggio 06 Fissaggio 07 Direzione di installazione Strumenti necessari (non forniti) Cacciavite a croce Cacciavite piatto (-) Chiave a bussola da 8 mm (per i bulloni) Untitled-13 50 2022-11-01 5:39:29Italiano 51 Manutenzione Kit accessori per accoppiamento 01 Staffa superiore (1) 02 Staffa inferiore (1) 03 Staffa di unione (1) 04 Dima A/S (4) 05 Tappetino di livellamento (4) 06 Tappetino T7 LEX (8) 07 Tappetino T5 PE (1) 08 Staffa posteriore (1) 09 M5 x 16 viti esagonali (4) 10 M4 x 18 viti (2) NOTA Il numero tra parentesi indica la quantità di ogni accessorio. Untitled-13 51 2022-11-01 5:39:30Manutenzione Italiano52 Manutenzione Istruzioni step-by-step NOTA I numeri sull’illustrazione e tra parentesi sono uguali a quelli indicati nell’elenco degli accessori.

1. Vericare il livellamento del pavimento.

- Usare una livella per vericare il livellamento del pavimento in corrispondenza delle due ruote posteriori.

2. Posizionare le dime A/S (04) e vericare il

livellamento. - Posizionare le due dime A/S (04) sul pavimento nella posizione nella quale si troveranno le due ruote posteriori e controllare il livellamento. - Qualora il pavimento non sia livellato, inserire i tappetini di livellamento (05) in dotazione al di sotto delle dime A/S (04) in modo che il frigorifero appoggi su una supercie livellata. - Una volta risolti tutti i problemi di livellamento, separare il nastro biadesivo sul fondo di ogni parte e ssarle nella loro posizione nale. Untitled-13 52 2022-11-01 5:39:30Italiano 53 Manutenzione

3. Fissare il/i tappetino/i in modo che rimanga

uno spazio tra i due frigoriferi. A. Installazione in coppia con il modello ad una porta: - Se lo spazio tra i frigoriferi è di 7 mm, usare quattro tappetini T7 LEX (06) e ssarli ad uno dei frigoriferi. - Se lo spazio tra i frigoriferi è di 15 mm, usare otto tappetini T7 LEX (06) e ssarli ad uno dei frigoriferi. (sovrapporre due tappetini per ogni posizione). - Vedere l’illustrazione per il posizionamento dei tappetini.

B. Installazione abbinata con il modello BMF (Bottom-mounted freezer): - Fissare il tappetino T5 PE (07) sul modello BMF (Bottom-mounted freezer), quindi ssare quattro tappetini T7 LEX (06) sopra il tappetino T5 PE (07). - Vedere l’illustrazione per il posizionamento dei tappetini. NOTA Fissare il tappetino T5 PE (07) solo sul modello BMF (Bottom-mounted freezer). (in caso di installazione in coppia di due diversi frigoriferi).

4. Allineare i due frigoriferi.

- Vericare l’allineamento in alto e davanti dei frigoriferi e riallinearli se necessario. Untitled-13 53 2022-11-01 5:39:30Manutenzione Italiano54 Manutenzione

5. Rimuovere le viti dai due fori nei quali verrà

ssata la staffa inferiore. - Aprire la porta dei frigoriferi da accoppiare, quindi rimuovere le viti dalla posizione nella quale verrà ssata la staffa inferiore.

- Serrare la staffa inferiore (02) con le due viti M4 x 18 (10) (una per ogni frigorifero) in modo da ssare la parte inferiore di ogni frigorifero.

- Serrare la staffa superiore (1) con le quattro viti esagonali M5 x 16 (09) in modo da ssare la parte superiore di ogni frigorifero. NOTA Allineare la parte superiore dei frigoriferi prima di serrare la staffa superiore.

8. Rimuovere le viti poste sul retro dei

9. Usare le viti rimosse nel passaggio 8 per

10. Vericare la distanza tra i due frigoriferi.

- Una volta ssate le staffe superiore ed inferiore, accertarsi che lo spazio tra i due frigoriferi sia di 7 o 15 mm sia in alto che in basso. NOTA Se la spaziatura tra i due frigoriferi è maggiore di 7 o 15 mm, ciò indica che potrebbe esserci meno spazio tra il frigo e le pareti (o il mobile) e ciò potrà interferire con la corretta apertura e chiusura delle porte.

11. Spingere i frigoriferi all’interno delle pareti

(o del mobile). - Con l’aiuto di un’altra persona spingere entrambi i frigoriferi contemporaneamente, uniti dalle staffe, dentro le pareti (o il mobile). NOTA Qualora entrambe le persone non agiscano contemporaneamente, la parte posteriore dei frigo potrebbe aprirsi impedendo quindi il corretto posizionamento.

12. Regolare l'altezza dei frigoriferi.

- Ruotare i piedini di livellamento a destra o sinistra in modo da regolare l'altezza dei frigoriferi così da essere a lo con le pareti (o l’armadio). Untitled-13 55 2022-11-01 5:39:31Manutenzione Italiano56 Manutenzione

13. Inserire la staffa di unione (03) tra i due

frigoriferi. - Aprire le porte ed inserire la staffa di unione (03) tra i due frigoriferi. NOTA Per individuare la parte superiore della staffa di unione vedere il particolare ingrandito nell’illustrazione.

14. Effettuare un controllo nale

- Qualora non si riscontrino problemi, separare la pellicola protettiva del prodotto. Untitled-13 56 2022-11-01 5:39:31Italiano 57 Risoluzione dei problemi Prima di chiamare l'assistenza rivedere i punti di controllo sotto. Eventuali interventi di assistenza riguardanti situazioni normali (nessun difetto riscontrato) comporteranno un addebito per il cliente. Generale Temperatura Sintomo Possibili cause Soluzione Il frigorifero non funziona. La temperatura del frigo è elevata.

• La spina del cavo di alimentazione non è inserita correttamente in una presa elettrica.

• Ricollegare correttamente la spina di alimentazione.

• Il controllo della temperatura non è impostato correttamente.

• Impostare una temperatura inferiore.

• Il frigorifero è posizionato vicino ad una fonte di calore o è esposto alla luce solare diretta.

• Assicurarsi che il frigorifero sia posizionato lontano dalla luce solare diretta o eventuali fonti di calore.

• Non c'è sufciente spazio tra il frigorifero ed i lati/retro.

• Si consiglia di mantenere una distanza tra il frigorifero e le pareti circostanti (o le pareti dell'armadio) superiore a 50 mm.

• Il frigorifero è troppo pieno. Il cibo blocca le aperture per la ventilazione.

• Non sovraccaricare il frigorifero. Accertarsi che il cibo non ostruisca le aperture di ventilazione. Il frigorifero raffredda eccessivamente.

• Il controllo della temperatura non è impostato correttamente.

• Impostare la temperatura ad un valore superiore. Risoluzione dei problemi Untitled-13 57 2022-11-01 5:39:32Risoluzione dei problemi Italiano58 Risoluzione dei problemi Sintomo Possibili cause Soluzione La parete interna è calda.

• Il frigorifero è dotato di tubazioni isolate termicamente nella parete interna.

• Al ne di prevenire la formazione di condensa, il frigorifero è dotato di tubazioni isolate sugli angoli anteriori. Qualora la temperatura ambientale aumenti, questo apparecchio potrebbe non funzionare in modo ottimale. Ciò non indica un guasto al sistema. Odori Sintomo Possibili cause Soluzione Il frigorifero emette odori sgradevoli.

• Pulire il frigorifero e rimuovere eventuale cibo guasto.

• Cibo dal forte odore.

• Avvolgere con pellicola i cibi con un forte odore. Brina Sintomo Possibili cause Soluzione Brina intorno alle aperture di ventilazione.

• Il cibo blocca le aperture per la ventilazione.

• Accertarsi che il cibo non ostruisca le aperture di ventilazione. Sulla pareti interne si forma della brina.

• Lo sportello non è chiuso bene.

• Assicurarsi che il cibo non impedisca la chiusura della porta. Pulire la guarnizione della porta. Untitled-13 58 2022-11-01 5:39:32Italiano 59 Risoluzione dei problemi Condensa Sintomo Possibili cause Soluzione Sulle pareti interne si forma della condensa.

• Se la porta viene lasciata aperta, l'umidità penetra nel frigorifero.

• Rimuovere l'umidità e non aprire la porta per un lungo periodo di tempo.

• Cibo con elevato contenuto di umidità.

• Avvolgere con pellicola il cibo. Untitled-13 59 2022-11-01 5:39:32Risoluzione dei problemi Italiano60 Risoluzione dei problemi Si avvertono rumori anomali provenire dal frigorifero? Prima di chiamare l'assistenza rivedere i punti di controllo sotto. Eventuali richieste di assistenza relative a rumori normali saranno a carico dell'utente. Questi rumori sono normali.

• Durante l'inizio o il termine di una operazione il frigorifero può emettere un rumore simile all'accensione di una autovettura. Con lo stabilizzarsi del funzionamento, il rumore diminuirà. ticchettioo cinguettiobrusio

• Durante il funzionamento della ventola, possono vericarsi tali rumori. Quando il frigorifero raggiunge la temperatura impostata, la ventilazione si disattiva. ronziofruscio

• Durante un ciclo di sbrinamento, l'acqua potrebbe gocciolare sull'elemento riscaldante per lo sbrinamento provocando un rumore simile allo sfrigolio. sibilo Untitled-13 60 2022-11-01 5:39:32Italiano 61 Risoluzione dei problemi

• Con il raffreddamento o il congelamento, il gas refrigerante si sposta all'interno delle tubazioni sigillate provocando dei gorgoglii. gorgoglio

• Con l'aumento o la riduzione della temperatura, le parti in plastica si contraggono o si espandono generando dei rumori. Tali rumori si vericano durante il ciclo di sbrinamento o durante il funzionamento delle parti elettroniche. scricchiolio

• Per i modelli dotati di macchina per il ghiaccio: Quando la valvola dell'acqua si apre per riempire la macchina del ghiaccio, si avvertono dei ronzii.

• A causa dell'equalizzazione della pressione, durante l'apertura e la chiusura della porta si avvertono dei fruscii. Untitled-13 61 2022-11-01 5:39:32Italiano62 Appendice Istruzioni di sicurezza

• Per i migliori risultati in termini di efcienza energetica, tenere tutti gli accessori interni quali cestelli, cassetti, ripiani e vaschette per il ghiaccio nella posizione indicata dal costruttore.

• Questo frigorifero non è stato progettato per essere montato ad incasso. Istruzioni di installazione Per gli apparecchi di refrigerazione con classi climatiche In base alla sua classe climatica, questo apparecchio di refrigerazione è progettato per essere utilizzato a temperature ambiente come indicato nella tabella che segue. La classe climatica può essere individuata sull'etichetta dei valori nominali. Il prodotto potrebbe non operare correttamente a temperature al di fuori dell'intervallo di valori indicato. La classe climatica può essere individuata sull'etichetta dei valori nominali all'interno del prodotto. Temperatura di funzionamento effettivo Il frigorifero è stato progettato per funzionare normalmente all'interno dell'intervallo di temperature indicato per la sua classe energetica. Classe Simbolo Intervallo temperatura ambiente (°C)

IEC 62552 (ISO 15502) ISO 8561

Temperata estesa SN da +10 a +32 da +10 a +32 Temperata N da +16 a +32 da +16 a +32 Subtropicale ST da +16 a +38 da +18 a +38 Tropicale T da +16 a +43 da +18 a +43 NOTA Le prestazioni di raffreddamento ed il consumo energetico del frigorifero potrebbero essere inuenzati dalla temperatura ambientale, la frequenza di apertura della porta e la posizione del frigorifero. Regolare la temperatura in base alle proprie necessità. Untitled-13 62 2022-11-01 5:39:32Italiano 63 Istruzioni sulla temperatura Temperatura consigliata La temperatura ottimale consigliata per la conservazione dei cibi:

• Surgelazione leggera; -3 °C NOTA L'impostazione ottimale della temperatura di ogni scomparto dipende dalla temperatura ambientale. La temperatura ottimale sopra si basa sulla temperatura ambientale di 25 °C. Come avere una conservazione ottimale (solo alcuni modelli) Coprire i cibi al ne di conservarne l'umidità e impedire che assumano altri odori. Una grande pozione di cibo come una minestra o uno stufato deve essere suddiviso in porzioni più piccole e conservato in recipienti poco profondi prima di essere inserito nel freezer. Un taglio di carne di grosse dimensioni o un pollo intero deve essere suddiviso in più parti prima di essere conservato in frigorifero. Disposizione dei cibi Ripiani I ripiani devono essere regolati in base alle dimensioni delle confezioni dei cibi da conservare. Comparti dedicati (solo modelli applicabili) I cassetti dotati di chiusura sono ideali per conservare frutta e verdura. Le verdure richiedono una maggiore presenza di umidità mentre la frutta ne richiede di meno. Tali cassetti sono dotati di dispositivi di controllo per il mantenimento dei livelli di umidità (*in base al modello ed alle opzioni). Un cassetto per la carne con la temperatura regolabile ottimizza il tempo di conservazione di carni e formaggi. Conservati nella porta Non conservare cibi deperibili nella porta. Le uova devono essere conservate in un cartone su un ripiano. La temperatura dei balconcini nella porta può variare più della temperatura all'interno. Mantenere la porta chiusa il più possibile. Comparto freezer Nel comparto freezer è possibile conservare i cibi congelati, formare cubetti di ghiaccio e congelare cibi freschi. NOTA Congelare solo cibi freschi e non guasti. Conservare il cibo da congelare lontano dai cibi già congelati. Al ne di impedire che i cibi perdano il sapore o si disidratino, conservarli in contenitori ermetici. Untitled-13 63 2022-11-01 5:39:33Appendice Italiano64 Diagramma Frigorifero & Freezer La durata della freschezza dei cibi dipende dalla temperatura e dall'umidità. Dal momento che le date di scadenza dei prodotti non sono un riferimento sicuro per una consumazione sicura dei cibi, consultare questo diagramma e seguire questi suggerimenti. Prodotti del latte Prodotto Frigorifero Freezer Latte 1 settimana 1 mese Burro 2 settimane 12 Mesi Gelato - 2-3 settimane Formaggio fresco 1 mese 4-6 Mesi Formaggio cremoso 2 settimane Non consigliato Yogurt 1 mese - Carne Prodotto Frigorifero Freezer Arrosti freschi, bistecche, spiedini 3-4 Giorni 2-3 Mesi Carne fresca, stufati 1-2 Giorni 3-4 Mesi Pancetta 7 giorni 1 mese Salsiccia, maiale crudo, manzo, tacchino 1-2 Giorni 1-2 Mesi Pollame / Uova Prodotto Frigorifero Freezer Pollame fresco 2 giorni 6-8 Mesi Insalata di pollo 1 giorno - Uova, fresche in guscio 2-4 settimane Non consigliato Untitled-13 64 2022-11-01 5:39:33Italiano 65 Pesce / Frutti di mare Prodotto Frigorifero Freezer Pesce fresco 1-2 Giorni 3-6 Mesi Pesce cotto 3-4 Giorni 1 mese Insalata di pesce 1 giorno Non consigliato Pesce essiccato o in salamoia 3-4 settimane - Frutta Prodotto Frigorifero Freezer Mele 1 mese - Pesche 2-3 settimane - Ananas 1 settimana - Altra frutta fresca 3-5 Giorni 9-12 Mesi Verdure Prodotto Frigorifero Freezer Asparagi 2-3 Giorni - Broccoli, cavoletti di Bruxelles, piselli, funghi 3-5 Giorni - Cavolo, cavolore, cetrioli, lattuga 1 settimana - Carote, barbabietole, ravanelli 2 settimane - Untitled-13 65 2022-11-01 5:39:33Appendice Italiano66 Informazioni sul modello e l'ordinazione di parti di ricambio Informazioni sul modello Per accedere alle informazioni energetiche di questo prodotto nel European Product Registry for Energy Labelling (EPREL), scansionare il codice QR presente nella etichetta energetica. Il codice QR è reperibile sull’etichetta energetica contenuta nella confezione del prodotto. Informazione sulla parte di ricambio

• Il periodo minimo nel quale i ricambi necessari continueranno ad essere disponibili - 7 anni termostati, sensori di temperatura, circuiti stampati e luci, maniglie di porte, cerniere, vassoi, guarnizioni (scatole o cassetti) - 10 anni guarnizioni delle porte

• La durata minima della garanzia dei dispositivi di refrigerazione offerta dal costruttore è di 24 mesi.

• Informazioni importanti per l'ordinazione dei ricambi, direttamente o tramite altri canali sono fornite dal costruttore, importatore o rappresentanti autorizzati
