RS64R5341M9 - Réfrigérateur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur 2 portes (Side-by-Side)
Marque	Samsung
Modèle	RS64R5341M9
Capacité totale (approx.)	655 L
Dimensions (H x L x P) approx.	178 x 91,2 x 73,4 cm
Poids net (approx.)	100 kg
Alimentation	220-240 V, 50/60 Hz
Classe climatique	SN-T
Classe énergétique	A++
Technologie de refroidissement	Metal Cooling, No Frost
Fonctions principales	Refroidissement rapide, Eco Mode, Door Alarm
Éclairage intérieur	LED
Type de commande	Électronique, tactile
Distributeur d'eau	Non spécifié (d'après la notice, pas de distributeur)
Machine à glaçons	Non spécifiée
Entretien et nettoyage	Nettoyer régulièrement l'intérieur avec un chiffon doux et de l'eau savonneuse. Dépoussiérer la grille arrière.
Sécurité	Débrancher avant toute réparation. Portes lourdes, nécessité de 2 personnes pour le démontage.
Pièces détachées réparables par l'utilisateur	Poignées, joints d'étanchéité, tiroirs, charnières (avec précaution)
Outils nécessaires pour réparation	Tournevis cruciforme, tournevis à tête plate, clés de 8/10/11 mm, clé polygonale de 10 mm
Garantie	Garantie constructeur standard (voir conditions)

FOIRE AUX QUESTIONS - RS64R5341M9 SAMSUNG

Comment inverser les portes du réfrigérateur ?

L'inversion des portes nécessite au moins deux personnes. Débranchez l'appareil, retirez les caches et débranchez les connecteurs. Remplacez les charnières supérieure, intermédiaire (sur modèles 3 portes) et inférieure. Suivez les étapes dans l'ordre inverse pour le remontage. Assurez-vous de bien rebrancher les flexibles et les connecteurs.

Comment retirer et remettre le joint de porte ?

Pour retirer le joint, ouvrez la porte, tirez les 4 coins puis le centre. Pour monter un nouveau joint, poussez les coins puis le centre en veillant à ce qu'il n'y ait aucun espace entre le joint et la porte.

Comment retirer un tiroir ?

Soulevez doucement l'avant du tiroir et faites-le glisser vers vous pour le retirer. La remise en place se fait dans l'ordre inverse, en vérifiant que le tiroir est bien inséré dans les rails.

Puis-je remplacer les charnières moi-même ?

Oui, mais avec une extrême prudence, car les portes sont lourdes. Utilisez des gants de sécurité et prévoyez un coussinet pour éviter les rayures. Débranchez l'alimentation. Il est recommandé de faire appel à un professionnel.

Que faire si l'appareil ne refroidit pas ?

Vérifiez que l'appareil est branché et que la température est réglée correctement. Assurez-vous que les grilles de ventilation ne sont pas obstruées et que le joint de porte est en bon état. Si le problème persiste, contactez un service technique.

Où trouver les pièces détachées ?

Rendez-vous sur le site samsung.com/support et saisissez le code du modèle RS64R5341M9. Les pièces réparables par l'utilisateur sont les poignées, joints, tiroirs et charnières.

Comment nettoyer le réfrigérateur ?

Débranchez l'appareil. Nettoyez l'intérieur avec un chiffon doux et de l'eau savonneuse. N'utilisez pas de produits abrasifs. Dépoussiérez la grille arrière régulièrement pour assurer une bonne ventilation.

Faut-il un professionnel pour remplacer le joint ?

Non, le remplacement du joint est considéré comme réparable par l'utilisateur. Suivez les instructions de la notice : retirez l'ancien joint en tirant sur les coins et le centre, puis installez le nouveau en poussant fermement.

Comment régler la température ?

Utilisez le panneau de commande tactile pour régler la température du réfrigérateur et du congélateur. Les températures recommandées sont 3 °C pour le réfrigérateur et -18 °C pour le congélateur.

Pourquoi mon réfrigérateur fait-il du bruit ?

Des bruits de fonctionnement sont normaux (compresseur, ventilateur). Si le bruit est inhabituel, vérifiez que l'appareil est bien de niveau, qu'il n'est pas en contact avec un meuble, et que les tiroirs sont correctement insérés.

MODE D'EMPLOI RS64R5341M9 SAMSUNG

Manuel d'entretien de l'utilisateur

1. Vous pouvez vérifier où acheter des pièces de rechange sur http://samsung.com/support
2. Consultez le site d'achat de pièces détachées et saisissez le code du modèle de votre appareil pour vérifier les pièces disponibles à l'achat. Le code du modèle est indiqué sur la face extérieure de votre appareil.
3. Vous pouvez vérifier le code du modèle et la version sur l'étiquette code-barres en bas à gauche de l'appareil.
4. Pour les pièces de rechange, assurez-vous que le nom de la pièce correspond à celui de l'illustration de ce manuel.
5. Les pièces réparables par l'utilisateur sont limitées aux poignées (certains modèles uniquement), aux joints, aux tiroirs et aux charnières.

REMARQUE

À la suite d'une réparation effectuée par un prestataire de services non autorisé, d'une autorréparation ou d'une réparation non professionnelle de l'appareil, Samsung n'est pas responsable pour tout dommage causé à l'appareil, de toute blessure ou de tout autre problème de sécurité de l'appareil résultant d'une tentative de réparation de l'appareil qui ne respecte pas soigneusement les présentes consignes de réparation et d'entretien. Tout dommage causé à l'appareil par une tentative de réparation de l'appareil par une personne autre qu'un fournisseur de services certifié Samsung ne sera pas couvert par la garantie.

ATTENTION

• Le nom de la pièce figurant sur le site peut différer de celui figurant dans ce manuel. Assurez-vous de choisir le bon nom de pièce.
• Le remplacement des charnières exige une extrême prudence car cela nécessite le détachement de la porte.
• Veillez à porter des gants de sécurité pendant les réparations.

Selon le modèle et le pays, l'image réelle et les pièces fournies du réfrigérateur peuvent différer.

01 Metal Cooling 02 03 04

01 Charnière supérieure (gauche et droite)

03 Tiroir (plateau et panier)

02 Joint d'étanchéité (porte du réfrigérateur et du congélateur)

04 Charnière inférieure (gauche et droite)

ATTENTION

Assurez-vous de bien fixer le joint. Sinon, l'air froid du réfrigérateur peut s'échapper.

Ouvrez la porte et retirez le joint de la porte.

[Démontage]

1. Tirer les 4 coins du joint.
2. Tirer le centre du joint.

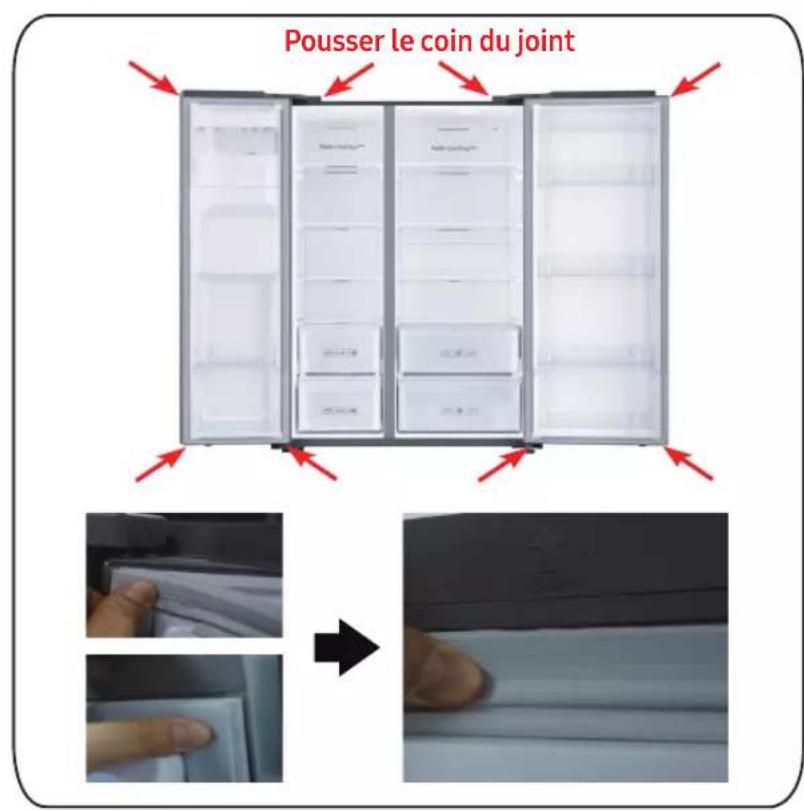

Pour remplacer le joint

Pousser le coin du joint

Fixez un nouveau joint à la porte du réfrigérateur.

Assurez-vous qu'il n'y a pas d'espace entre le nouveau joint et la porte.

[Montage]

1. Pousser les 4 coins du joint.
2. Pousser le centre du joint.

Remplacement du tiroir

ATTENTION

Vérifiez que le tiroir est correctement inséré dans le rail pendant le montage.

Pour retirer le tiroir

Soulevez doucement l'avant du tiroir et faites-le glisser pour le retirer.

Pour remettre les tiroirs en place

La remise en place des tiroirs s'effectue dans l'ordre inverse des étapes de retrait respectives.

La remise en place des tiroirs s'effectue dans l'ordre inverse des étapes de retrait respectives.

Vous devez d'abord retirer les portes pour remplacer les charnières.

ATTENTION

• Attention, les portes sont très lourdes et il faut les enlever avec précaution.
• Prévoyez un coussinet souple, tel qu'un carton, sur la porte avant de remplacer les charnières afin d'éviter les rayures lorsque vous posez les portes.
• Les charnières devant être manipulées avec soin et remplacées par deux personnes ou plus, nous vous recommandons de faire appel à un service technique professionnel.
• Si vous retirez la charnière sans tenir la porte, celle-ci peut tomber et provoquer des blessures.
• Assurez-vous que la tige est bien serrée sur la charnière.
  • Vérifiez que la charnière est bien fixée à la porte.
  • Assurez-vous que les connecteurs des fils sont correctement branchés.
• Veillez à ne pas endommager les fils lors de la fixation du cache supérieur.

! AVERTISSEMENT

• L'inclinaison et la pose du réfrigérateur nécessitent au moins deux personnes.

- Débranchez le câble d'alimentation avant d'inverser les portes.

Outils requis (non fournis)

Tournevis cruciforme Tournevis à tête plate Clé de 11 mm

Clé à douille de 10 mm Clé à douille de 8 mm Clé de 10 mm

Charnière supérieure

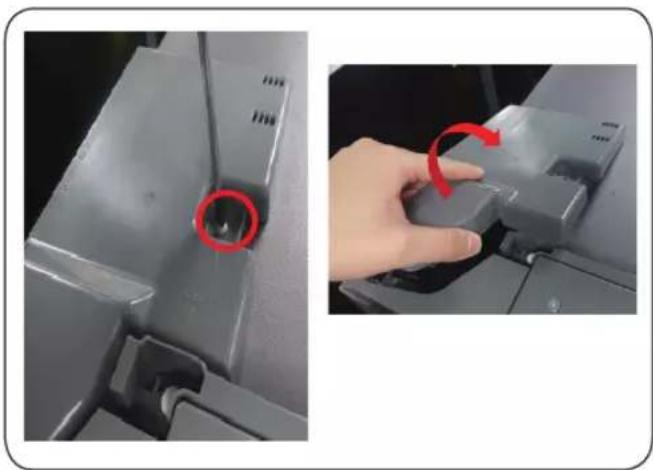

1. Débranchez le câble d'alimentation et retirez 1 vis du cache à l'aide d'un tournevis cruciforme. Ouvrez ensuite la porte du congélateur et tirez les crochets sur les côtés pour desserrer le cache. Soulevez le cache vers vous pour le détacher.

2. Débrancher les deux carters supérieurs.

3. Retirez les trois vis qui maintiennent la charnière.

4. Démontez la charnière supérieure de l'avant de la porte.

Remplacement de la charnière

Le nom du modèle se présente comme suit : RS64R55**, RS64R56**, RS65R55**, RS65R56**, RS74R55**, RS75R56**, RS63R55**, RS63R56**

Charnière intermédiaire (uniquement pour les 3 portes)

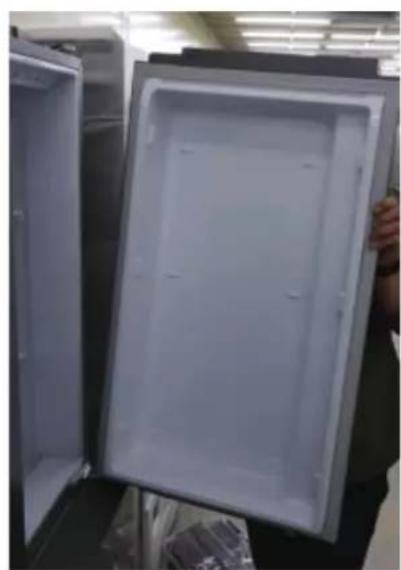

1. Après avoir démonté la charnière supérieure droite, démontez la porte du réfrigérateur.

1. Retirez les trois boulons maintenant la charnière, démontez la charnière centrale

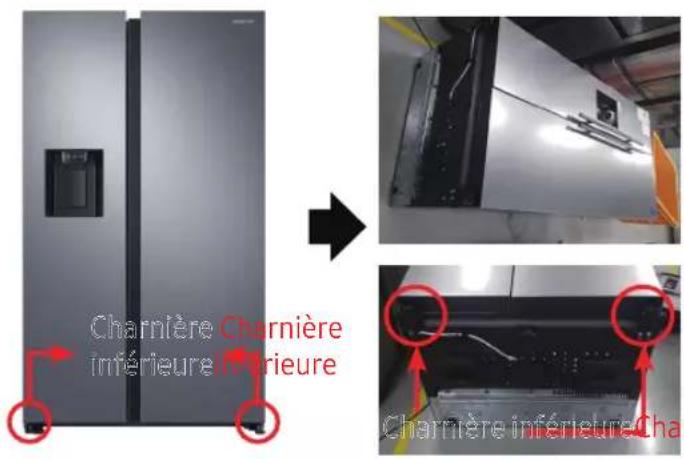

Charnière inférieure

Charnière Charnière inférieure inférieure Charnière inférieure Char

[Démontage]

1. Débranchez le câble d'alimentation.
2. Posez l'appareil.

ATTENTION

• Le travail doit être effectué par au moins 2 personnes.
• Veillez à débrancher le câble d'alimentation avant d'effectuer l'opération ci-dessus.

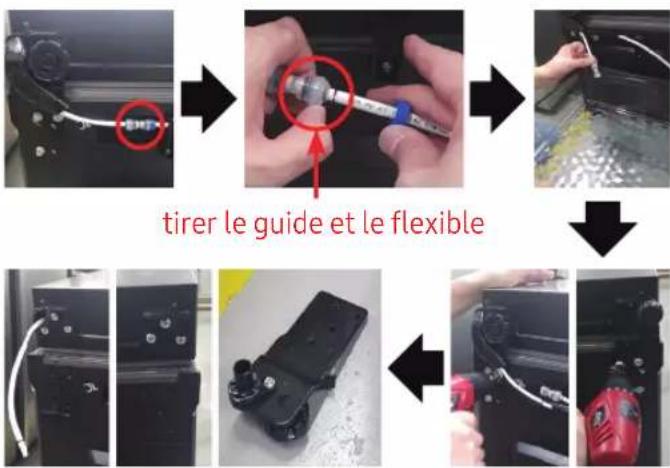

tirer le guide et le flexible

[Démontage]

1. Débrancherleflexible. (Charnière inférieure gauche uniquement)
2. Évacuation de l'eau dans le flexible. (Charnière inférieure gauche uniquement)
3. Déposer le boulon (3ea). (À l'aide d'une clé ou d'une clé polygonale de 10 mm)
4. Déposer la charnière inférieure D/G.

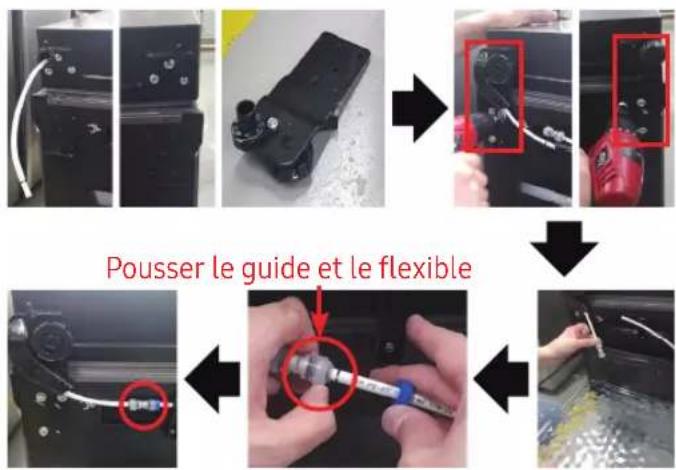

Pousser le guide et le flexible

[Montage]

1. Monter la charnière en bas. (À l'aide d'une clé ou d'une clé polygonale de 10 mm)
2. Brancher le flexible (charnière inférieure gauche uniquement)
3. Monter l'eau dans le flexible. (Charnière inférieure gauche uniquement)

ATTENTION

- Veillez à débrancher le câble d'alimentation avant d'effectuer l'opération ci-dessus.

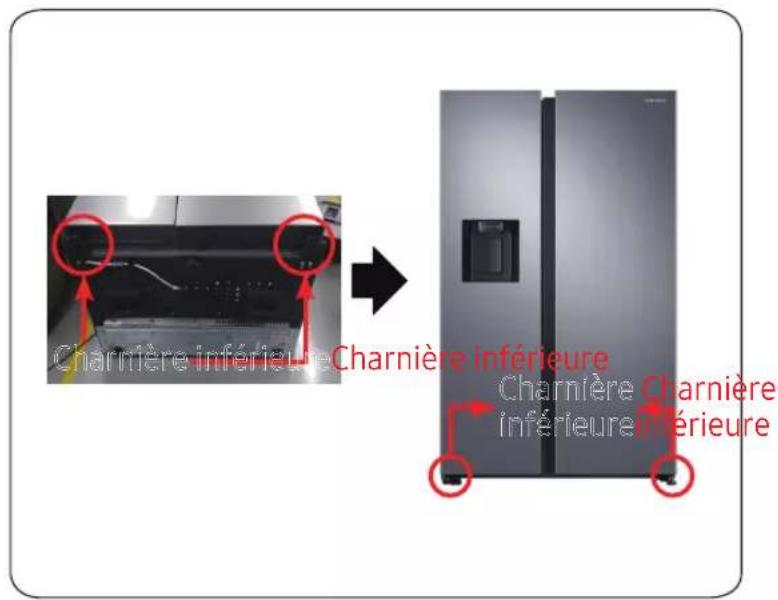

Charnière inférieure

Charnière inférieure Charnière inférieure Charnière Charnière Inférieure inférieure

[Montage]

1. Monter la charnière inférieure D/G.
2. Mettez-le à la verticale.

ATTENTION

• Le travail doit être effectué par au moins 2 personnes.
• Veillez à débrancher le câble d'alimentation avant d'effectuer l'opération ci-dessus.
