NAVODILA ZA UPORABO RS68N8240SL SAMSUNG

3. Otkačite električni pojas.

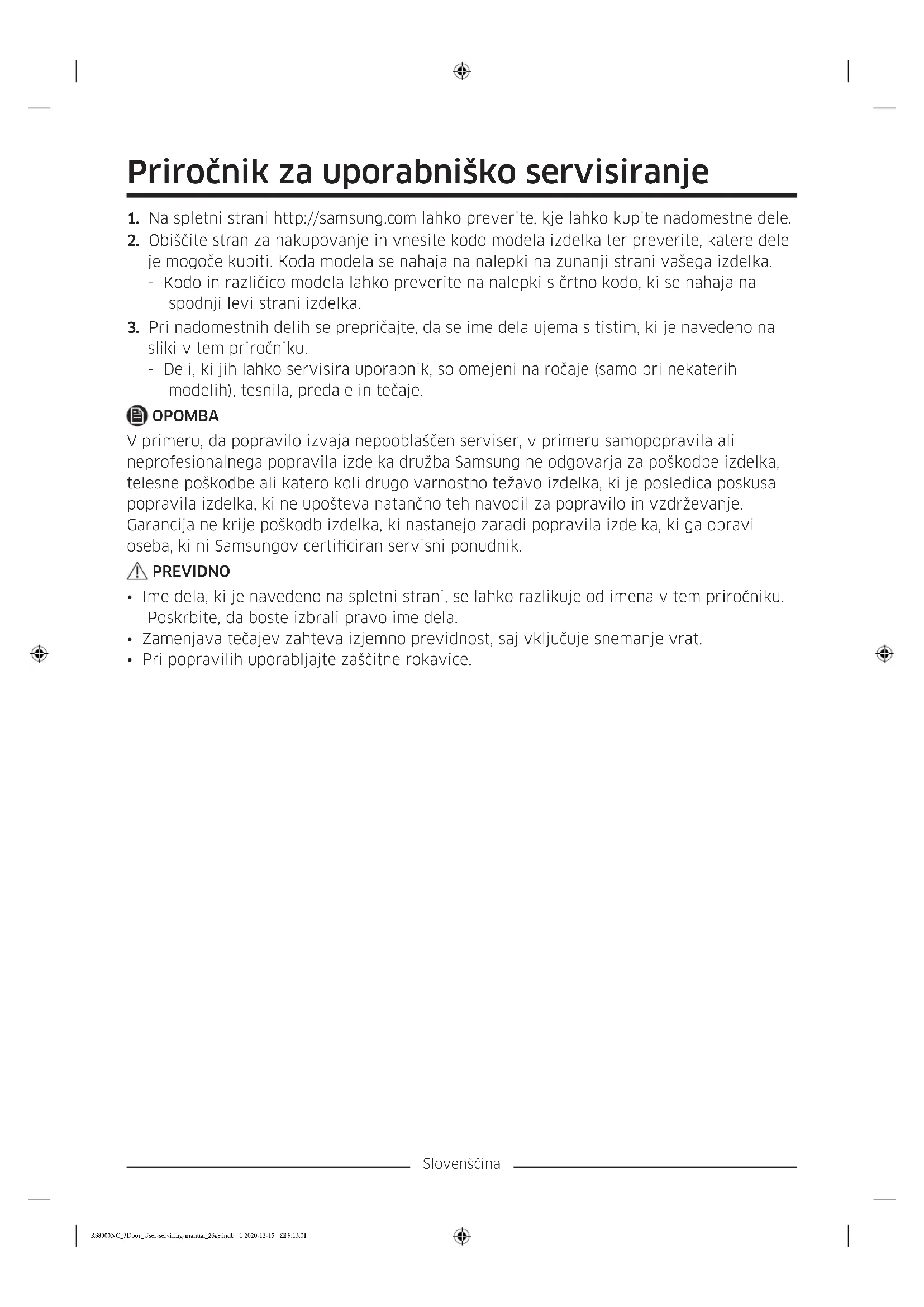

1. Na spletni strani http://samsung.com lahko preverite, kje lahko kupite nadomestne dele.

2. Obiščite stran za nakupovanje in vnesite kodo modela izdelka ter preverite, katere dele

je mogoče kupiti. Koda modela se nahaja na nalepki na zunanji strani vašega izdelka. - Kodo in različico modela lahko preverite na nalepki s črtno kodo, ki se nahaja na spodnji levi strani izdelka.

3. Pri nadomestnih delih se prepričajte, da se ime dela ujema s tistim, ki je navedeno na

sliki v tem priročniku. - Deli, ki jih lahko servisira uporabnik, so omejeni na ročaje (samo pri nekaterih modelih), tesnila, predale in tečaje. OPOMBA V primeru, da popravilo izvaja nepooblaščen serviser, v primeru samopopravila ali neprofesionalnega popravila izdelka družba Samsung ne odgovarja za poškodbe izdelka, telesne poškodbe ali katero koli drugo varnostno težavo izdelka, ki je posledica poskusa popravila izdelka, ki ne upošteva natančno teh navodil za popravilo in vzdrževanje. Garancija ne krije poškodb izdelka, ki nastanejo zaradi popravila izdelka, ki ga opravi oseba, ki ni Samsungov certiciran servisni ponudnik. PREVIDNO

• Ime dela, ki je navedeno na spletni strani, se lahko razlikuje od imena v tem priročniku. Poskrbite, da boste izbrali pravo ime dela.

• Zamenjava tečajev zahteva izjemno previdnost, saj vključuje snemanje vrat.

• Pri popravilih uporabljajte zaščitne rokavice. RS8000NC_3Door_User-servicing-manual_26ge.indb 1 2020-12-15 9:13:01Slovenščina Dejanske slike in navedeni sestavni deli hladilnika se lahko razlikujejo glede na model in državo.

01 Zgornji tečaj 02 Tesnilo 03 Predal 04 Ročaja (samo določeni modeli) 05 Spodnji tečaj 06 Nalepka s črtno kodo Zamenjava ročaja Ime modela je videti takole: XXXX**. Mesta, označena z zvezdicami, se razlikujejo glede na model. Zvezdice v kodi modela označujejo različico modela in lahko predstavljajo številko (0–9) ali črko (A–Z) v kodi modela. PREVIDNO

• Pri zamenjavi ročaja vrat pazite, da ne opraskate sprednje strani vrat.

• Ročaja trdno pritisnite pri podporah. Prepričajte se, da med podporami in vrati ni vrzeli.

• Pri nameščanju ročaja čvrsto privijte vijake.

• Pred uporabo izdelka preverite, ali je ročaj čvrsto pritrjen. RS8000NC_3Door_User-servicing-manual_26ge.indb 2 2020-12-15 9:13:01Slovenščina Potrebni pripomočki (niso priloženi) Ploščati izvijač Odstranjevanje ročajev

spodnjo luknjo enega ročaja.

4. Zgornje korake ponovite še za drug ročaj.

PREVIDNO Pazite, da ne izgubite podložk, ki so potrebne za ponovno pritrditev ročajev. Pritrjevanje ročajev

1. Namestite podpore ročajev na nosilce.

2. Ročaja trdno pritisnite pri podporah.

Preverite in zagotovite, da so ročaji trdno pritrjeni. OPOMBA Prepričajte se, da med podporami in vrati ni razmaka. RS8000NC_3Door_User-servicing-manual_26ge.indb 4 2020-12-15 9:13:02Slovenščina Zamenjava tesnila PREVIDNO Poskrbite, da boste tesnilo čvrsto pritrdili. V nasprotnem primeru lahko iz hladilnika uhaja hladen zrak. Odstranjevanje tesnila Odprite vrata in z vrat odstranite tesnilo. Zamenjava tesnila Na vrata hladilnika pritrdite novo tesnilo. Prepričajte se, da med novim tesnilom in vrati ni vrzeli. RS8000NC_3Door_User-servicing-manual_26ge.indb 5 2020-12-15 9:13:03Slovenščina Zamenjava predala PREVIDNO Med sestavljanjem preverite, ali je predal ustrezno vstavljen v vodilo. Odstranjevanje večnamenskega predala Previdno dvignite sprednji del predala in ga izvlecite. Za odstranjevanje predala za zelenjavo/suha živila Odstranite predal za zelenjavo iz hladilnika ali predal za suho hrano iz zamrzovalnika.

1. Najprej po potrebi odstranite sosednje

večnamenske predale.

• Pri odstranjevanju vrat bodite izjemno previdni, saj so vrata težka.

• Preden se lotite zamenjave tečajev, na tla namestite mehko blazino, kot je karton, da preprečite nastanek prask na vratih, ko vrata položite na tla.

• Ker morate s tečaji ravnati previdno in jih morata zamenjati dve ali več oseb, priporočamo, da pokličete profesionalno servisno službo.

• Če tečaj odstranite, ne da bi medtem držali vrata, lahko ta padejo in povzročijo telesne poškodbe.

• Pazite, da pri pritrjevanju zgornjega pokrova ne poškodujete žic. OPOZORILO

• Da ne pride do puščanja, morajo biti vse cevi za vodo do konca vstavljene v središče prozorne spojke. (Samo za model z dozirnikom.)

• Prepričajte se, da površina cevi za vodo ni poškodovana. (Samo za model z dozirnikom.)

1. S spodnje zadnje strani hladilnika

prozorno spojko (A) ter snemite cev za vodo (B). PREVIDNO Pri delu s spojko ne uporabljajte pretirane sile. Lahko bi se zlomila. Odstranitev vrat PREVIDNO Vrata se lahko pri vseh korakih snamejo ali prevrnejo in se poškodujejo. Pri izvajanju navodil bodite zelo previdni, da preprečite nesrečo.

tečajev (A) na zgornjem delu obeh vratnih kril.

2. Odprite vrata, da zrahljate tečaja in

OPOMBA Zaponke ne dvigujte na silo, da ne pride do poškodb zaponke ali do telesnih poškodb.

5. Zaponko povlecite, da jo odstranite.

6. Vrata odprite za 90 stopinj. Medtem ko

držite vrata, odstranite tečaj. PREVIDNO Če tečaj odstranite, ne da bi medtem držali vrata, lahko ta padejo in povzročijo telesne poškodbe. RS8000NC_3Door_User-servicing-manual_26ge.indb 9 2020-12-15 9:13:04Slovenščina Spodnji desni tečaj

4. Pravilno sestavljen spodnji desni tečaj

3. Pravilno sestavljen spodnji levi tečaj

• Da ne pride do puščanja, morajo biti vse cevi za vodo do konca vstavljene v središče prozorne spojke.
