RS68N8240SL - Frigorifer SAMSUNG - Manual falas për përdoruesin

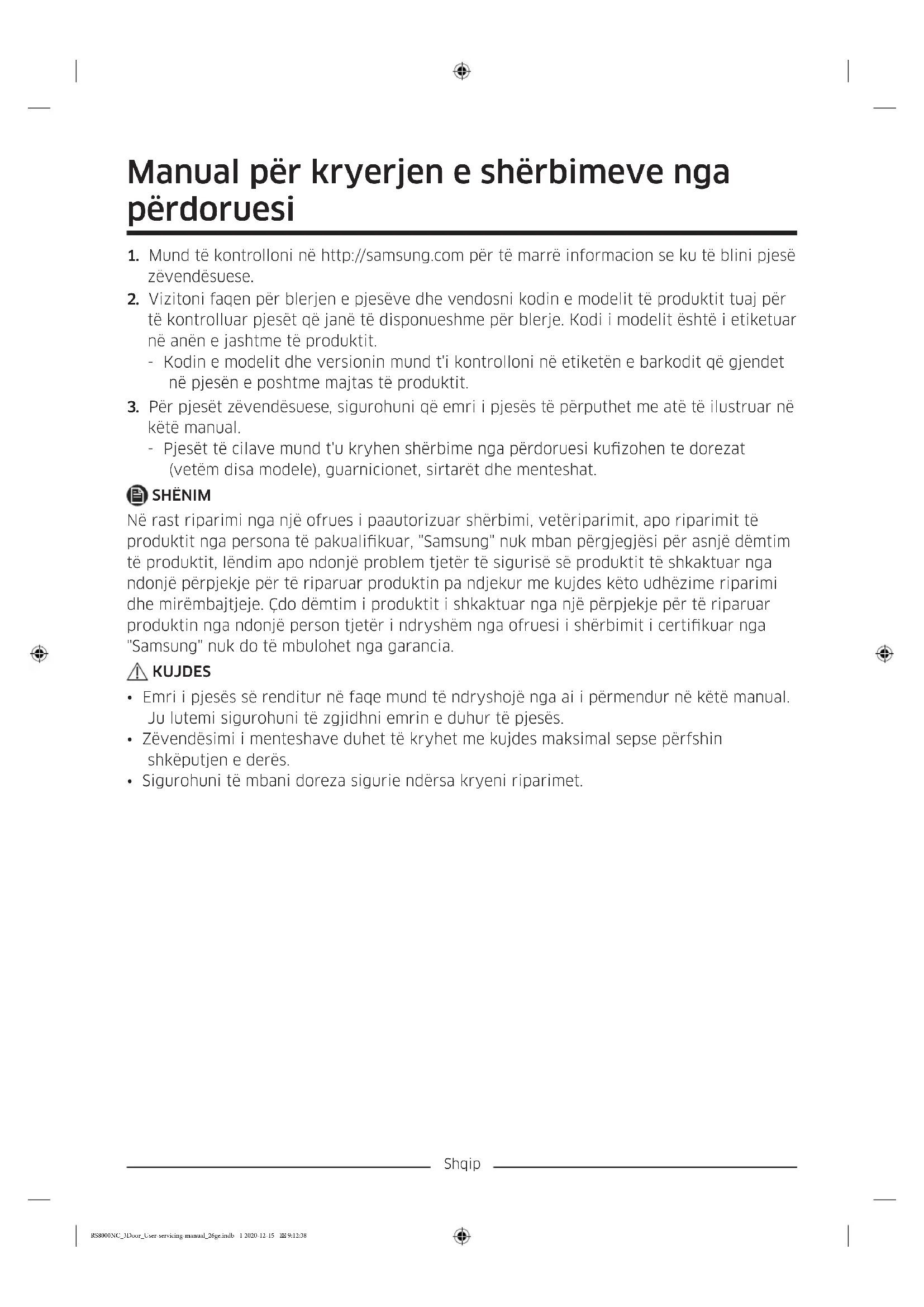

MANUAL I PËRDORUESIT RS68N8240SL SAMSUNG

1. Mund të kontrolloni në http://samsung.com për të marrë informacion se ku të blini pjesë

2. Vizitoni faqen për blerjen e pjesëve dhe vendosni kodin e modelit të produktit tuaj për

të kontrolluar pjesët që janë të disponueshme për blerje. Kodi i modelit është i etiketuar në anën e jashtme të produktit. - Kodin e modelit dhe versionin mund t'i kontrolloni në etiketën e barkodit që gjendet në pjesën e poshtme majtas të produktit.

3. Për pjesët zëvendësuese, sigurohuni që emri i pjesës të përputhet me atë të ilustruar në

këtë manual. - Pjesët të cilave mund t'u kryhen shërbime nga përdoruesi kuzohen te dorezat (vetëm disa modele), guarnicionet, sirtarët dhe menteshat. SHËNIM Në rast riparimi nga një ofrues i paautorizuar shërbimi, vetëriparimit, apo riparimit të produktit nga persona të pakualikuar, "Samsung" nuk mban përgjegjësi për asnjë dëmtim të produktit, lëndim apo ndonjë problem tjetër të sigurisë së produktit të shkaktuar nga ndonjë përpjekje për të riparuar produktin pa ndjekur me kujdes këto udhëzime riparimi dhe mirëmbajtjeje. Çdo dëmtim i produktit i shkaktuar nga një përpjekje për të riparuar produktin nga ndonjë person tjetër i ndryshëm nga ofruesi i shërbimit i certikuar nga "Samsung" nuk do të mbulohet nga garancia. KUJDES

• Emri i pjesës së renditur në faqe mund të ndryshojë nga ai i përmendur në këtë manual. Ju lutemi sigurohuni të zgjidhni emrin e duhur të pjesës.

• Zëvendësimi i menteshave duhet të kryhet me kujdes maksimal sepse përfshin shkëputjen e derës.

• Sigurohuni të mbani doreza sigurie ndërsa kryeni riparimet. RS8000NC_3Door_User-servicing-manual_26ge.indb 1 2020-12-15 9:12:38Shqip Imazhi aktual dhe pjesët e dhëna të frigoriferit mund të ndryshojnë në varësi të modelit dhe vendit.

01 Mentesha e sipërme 02 Guarnicioni 03 Sirtari 04 Dorezat (vetëm modelet përkatëse) 05 Mentesha e poshtme 06 Etiketa e barkodit Zëvendësimi i dorezave Emri i modelit ka këtë pamje: XXXX**. Simbolet që zëvendësojnë shenjat e yllit mund të ndryshojnë në varësi të modelit. Shenjat e yllit në kodin e modelit tregojnë një variant modeli dhe mund të zëvendësojnë (0-9) ose (A-Z) në kodin e modelit. KUJDES

• Bëni kujdes që të mos gërvishtni pjesën e përparme të derës kur zëvendësoni dorezën e saj.

• Shtyni fort dorezat në mbështetëse. Sigurohuni që të mos ketë hapësirë midis mbështetëseve dhe derës.

• Shtrëngoni fort vidat kur montoni dorezën.

• Përpara se të përdorni produktin, kontrolloni që doreza është montuar mirë. RS8000NC_3Door_User-servicing-manual_26ge.indb 2 2020-12-15 9:12:38Shqip Veglat e nevojshme (nuk ofrohen) Kaçavidë e sheshtë Për të shkëputur dorezat

1. Futni kaçavidën e sheshtë në vrimën në

pjesën e poshtme të dorezës.

2. Rrotulloni kaçavidën 90 gradë në drejtim

kundërorar dhe më pas anojeni lehtë për jashtë. RS8000NC_3Door_User-servicing-manual_26ge.indb 3 2020-12-15 9:12:38Shqip

3. Tërhiqni me kujdes dorezën manualisht

4. Përsëritni hapat e mësipërm në dorezën

tjetër. KUJDES Bëni kujdes që të mos humbni rondelat, të cilat shërbejnë për rimontimin e dorezave. Për të montuar dorezat

1. Vendosni mbështetëset e dorezave në

2. Shtyni fort dorezat në mbështetëse.

Kontrolloni dhe sigurohuni që dorezat të jenë montuar mirë. SHËNIM Sigurohuni që të mos ketë hapësirë midis mbështetëseve dhe derës. RS8000NC_3Door_User-servicing-manual_26ge.indb 4 2020-12-15 9:12:39Shqip Zëvendësimi i guarnicionit KUJDES Sigurohuni ta montoni mirë guarnicionin. Përndryshe, mund të ketë rrjedhje ajri të ftohtë nga frigoriferi. Për të hequr guarnicionin Hapni derën dhe hiqni guarnicionin nga dera. Për të zëvendësuar guarnicionin Montoni guarnicionin e ri në derën e frigoriferit. Sigurohuni që të mos ketë hapësirë midis guarnicionit të ri dhe derës. RS8000NC_3Door_User-servicing-manual_26ge.indb 5 2020-12-15 9:12:39Shqip Zëvendësimi i sirtarit KUJDES Kontrolloni që sirtari të jetë futur siç duhet në shinë gjatë montimit. Për të hequr sirtarin shumëfunksional Ngrini lehtë pjesën e përparme të sirtarit dhe nxirreni duke e rrëshqitur. Për të hequr sirtarin e perimeve/produkteve të thata Hiqni sirtarin e perimeve nga frigoriferi ose sirtarin e produkteve të thata nga ngrirësi.

1. Nëse është e nevojshme, hiqni llimisht

sirtarët shumëfunksionalë përreth.

perimeve/produkteve të thata nëse frigoriferi e ka një të tillë. Për ta bërë këtë, rrëshqitni kapakun ndërsa mbani shtypur kapëset në secilën anë të tij.

3. Nxirreni me kujdes sirtarin e perimeve/

produkteve të thata. Për të rimontuar sirtarët Rimontimi i sirtarëve bëhet duke ndjekur në rend të kundërt hapat përkatës të heqjes RS8000NC_3Door_User-servicing-manual_26ge.indb 6 2020-12-15 9:12:39Shqip Zëvendësimi i menteshave Për të zëvendësuar menteshat, duhet të hiqni llimisht dyert. KUJDES

• Tregoni kujdes maksimal kur hiqni dyert, pasi ato janë të rënda.

• Para se të zëvendësoni menteshat, vendosni një material të butë, si p.sh. karton, në dysheme për të parandaluar gërvishtjet e dyerve kur i vendosni në dysheme.

• Duke qenë se menteshat duhet të trajtohen me kujdes dhe të zëvendësohen nga dy ose më shumë persona, ju rekomandojmë të kërkoni një shërbim teknik profesional.

• Nëse e hiqni menteshën pa mbajtur derën, kjo e fundit mund të bjerë dhe t'ju lëndojë.

• Sigurohuni që boshti të jetë shtrënguar fort në menteshë.

• Kontrolloni që mentesha të jetë montuar mirë në kasë.

• Sigurohuni që bashkuesit e telave të jenë të lidhur siç duhet.

• Bëni kujdes që të mos dëmtoni telat kur të shtrëngoni kapakun e sipërm. PARALAJMËRIM

• Për të anuar/vendosur frigoriferin duhen minimumi 2 persona.

• Shkëputni kordonin elektrik përpara se të ktheni derën në anën e kundërt. Veglat e nevojshme (nuk ofrohen) Kaçavidë kryq Kaçavidë e sheshtë Çelës kriket (10 mm) Çelës hekzagonal në formë L-je (5 mm) RS8000NC_3Door_User-servicing-manual_26ge.indb 7 2020-12-15 9:12:40Shqip Për të zëvendësuar menteshat Shkëputni linjën e ujit KUJDES

• Sigurohuni që zorrët e ujit të jenë lidhur sipas ngjyrave përkatëse. (vetëm për modelin me aparat uji)

• Për të parandaluar rrjedhjet e ujit, çdo zorrë uji duhet të futet plotësisht në qendrën e xhuntos transparente. (vetëm për modelin me aparat uji)

• Sigurohuni që sipërfaqja e zorrës së ujit të mos dëmtohet. (vetëm për modelin me aparat uji)

1. Nga pjesa e poshtme prapa frigoriferit

tërhiqeni linjën e ujit përpara. SHËNIM Linja e ujit e frigoriferit është një linjë për qarkullimin e ujit, e cila lidhet midis tubit të ujit nga burimi i ujit dhe zorrëve nga sistemi i ltrimit të ujit të frigoriferit.

2. Për të shkëputur zorrët, shtypni dhe

mbani xhunton transparente (A) dhe shkëputni zorrën e ujit (B). KUJDES Mos ushtroni forcë të tepërt mbi xhunton. Mund ta thyeni. Shkëputni dyert KUJDES Gjatë ndonjë prej këtyre hapave, dera mund të bjerë ose të përmbyset dhe të dëmtohet. Tregoni kujdes maksimal gjatë kryerjes së këtyre hapave për të parandaluar aksidentet.

1. Përdorni një kaçavidë kryq për të

zhvidhosur kapakët e menteshave (A) në pjesën e sipërme të secilës derë.

2. Hapni dyert për të liruar menteshat dhe

4. Ngrijeni lehtë morsetën.

SHËNIM Për të shmangur dëmtimin e morsetës apo lëndimet, mos e ngrini me forcë morsetën.

5. Tërhiqeni morsetën për ta hequr.

6. Hapeni derën me 90 gradë. Ndërsa mbani

derën, hiqni menteshën. KUJDES Nëse e hiqni menteshën pa mbajtur derën, kjo e fundit mund të bjerë dhe t'ju lëndojë. RS8000NC_3Door_User-servicing-manual_26ge.indb 9 2020-12-15 9:12:41Shqip Mentesha e poshtme djathtas

1. Merrni menteshën e poshtme djathtas

2. Vendosni menteshën e poshtme djathtas

në vendin e duhur (gurat 2,3)

3. Shtrëngoni menteshën e poshtme djathtas

me tre vida në vrima (gurat 4, 5).

4. Montimi i duhur i menteshës së poshtme

(gura 1) dhe më pas vendoseni në vendin e duhur (gura 1)

2. Shtrëngoni menteshën e poshtme majtas

me tre vida në vrima (gurat 2, 3).

3. Montimi i duhur i menteshës së poshtme

majtas tregohet në gurat 3, 4. RS8000NC_3Door_User-servicing-manual_26ge.indb 11 2020-12-15 9:12:42Shqip Rilidhni zorrët e ujit Pasi frigoriferi të ketë kaluar përmes hyrjes, lidhni sërish zorrët e ujit.

• Sigurohuni që zorrët e ujit të jenë lidhur sipas ngjyrave përkatëse.

• Për të parandaluar rrjedhjet e ujit, çdo zorrë uji duhet të futet plotësisht në qendrën e xhuntos transparente.

• Pas rilidhjes së zorrëve të ujit, shtyjini nën mobilie dhe sistemojini te grepi. KUJDES

• Sigurohuni që bashkuesit e telave të jenë të lidhur siç duhet.
