LIETOŠANAS INSTRUKCIJA RS68N8240SL SAMSUNG

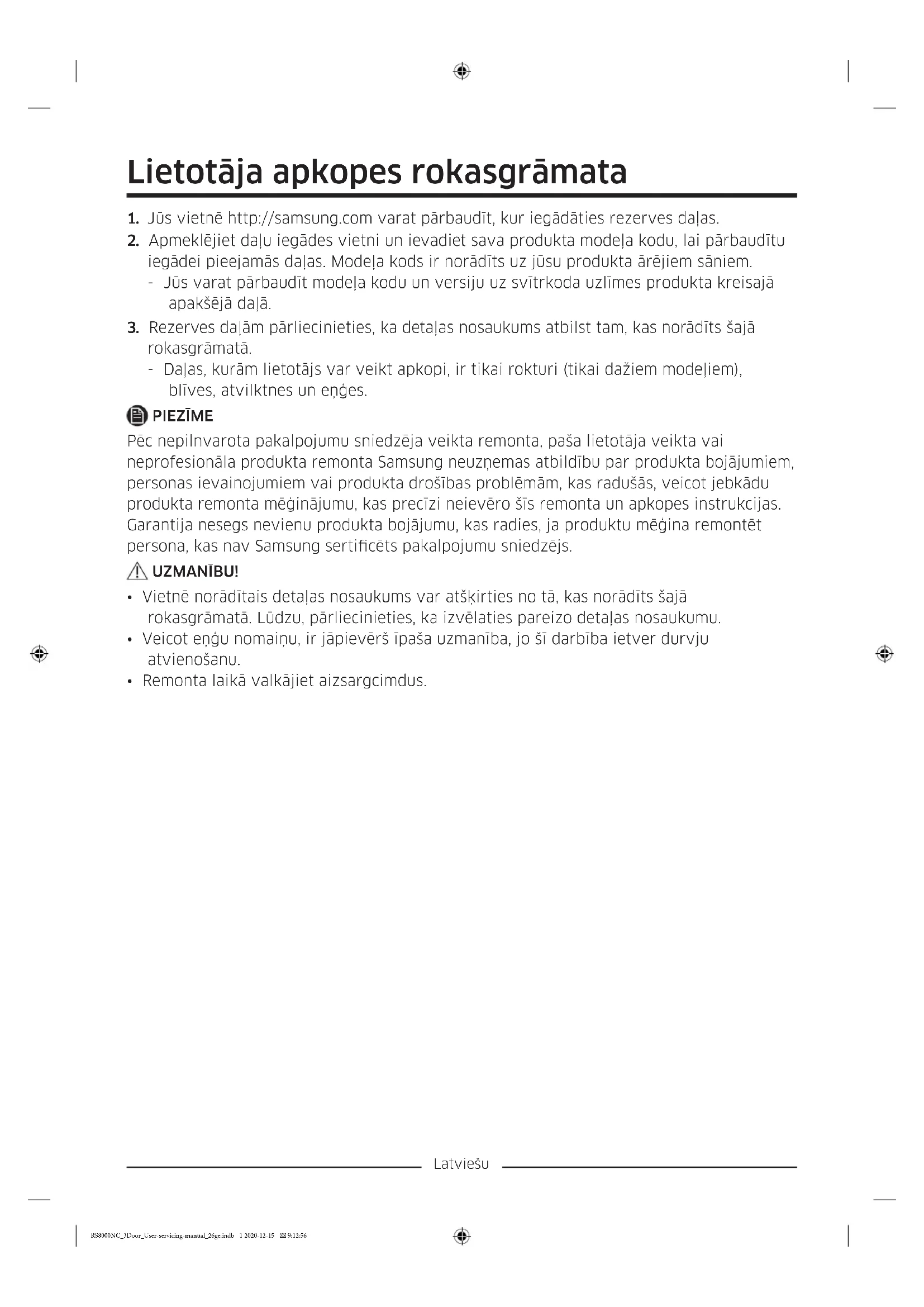

1. Jūs vietnē http://samsung.com varat pārbaudīt, kur iegādāties rezerves daļas.

2. Apmeklējiet daļu iegādes vietni un ievadiet sava produkta modeļa kodu, lai pārbaudītu

iegādei pieejamās daļas. Modeļa kods ir norādīts uz jūsu produkta ārējiem sāniem. - Jūs varat pārbaudīt modeļa kodu un versiju uz svītrkoda uzlīmes produkta kreisajā apakšējā daļā.

3. Rezerves daļām pārliecinieties, ka detaļas nosaukums atbilst tam, kas norādīts šajā

rokasgrāmatā. - Daļas, kurām lietotājs var veikt apkopi, ir tikai rokturi (tikai dažiem modeļiem), blīves, atvilktnes un eņģes. PIEZĪME Pēc nepilnvarota pakalpojumu sniedzēja veikta remonta, paša lietotāja veikta vai neprofesionāla produkta remonta Samsung neuzņemas atbildību par produkta bojājumiem, personas ievainojumiem vai produkta drošības problēmām, kas radušās, veicot jebkādu produkta remonta mēģinājumu, kas precīzi neievēro šīs remonta un apkopes instrukcijas. Garantija nesegs nevienu produkta bojājumu, kas radies, ja produktu mēģina remontēt persona, kas nav Samsung serticēts pakalpojumu sniedzējs. UZMANĪBU!

• Vietnē norādītais detaļas nosaukums var atšķirties no tā, kas norādīts šajā rokasgrāmatā. Lūdzu, pārliecinieties, ka izvēlaties pareizo detaļas nosaukumu.

• Veicot eņģu nomaiņu, ir jāpievērš īpaša uzmanība, jo šī darbība ietver durvju atvienošanu.

• Remonta laikā valkājiet aizsargcimdus. RS8000NC_3Door_User-servicing-manual_26ge.indb 1 2020-12-15 9:12:56Latviešu Atkarībā no modeļa un valsts ledusskapja faktiskais attēls un daļas var atšķirties.

01 Augšējā eņģe 02 Blīve 03 Atvilktne 04 Rokturi (tikai attiecīgajiem modeļiem) 05 Apakšējā eņģe 06 Svītrkoda uzlīme Roktura nomaiņa Modeļa nosaukums izskatās šādi: XXXX**. Tas, kas aizstāj zvaigznītes, var atšķirties atkarībā no modeļa. Zvaigznīte(-s) modeļa kodā norāda uz modeļa variantu, un to(-ās) modeļa kodā var aizstāt (0-9) vai (A-Z). UZMANĪBU!

• Nomainot durvju rokturi, pārliecinieties, ka nesaskrāpējat durvju priekšpusi.

• Cieši uzspiediet uz rokturu vadotnēm. Raugieties, lai starp rokturu vadotnēm un durvīm nav spraugu.

• Pievienojot rokturi, cieši pievelciet skrūves.

• Pirms produkta izmantošanas pārbaudiet, vai rokturis ir stingri pievienots. RS8000NC_3Door_User-servicing-manual_26ge.indb 2 2020-12-15 9:12:57Latviešu Nepieciešamie instrumenti (nav iekļauti komplektācijā) Plakanais skrūvgriezis Lai noņemtu rokturus

pretēji pulksteņrādītāju kustības virzienam un pēc tam nedaudz sasveriet uz āru. RS8000NC_3Door_User-servicing-manual_26ge.indb 3 2020-12-15 9:12:57Latviešu

4. Atkārtojiet iepriekš minētās darbības

2. Cieši uzspiediet uz rokturu vadotnēm.

Pārbaudiet un pārliecinieties, ka rokturi ir cieši pievienoti. PIEZĪME Raugieties, lai starp rokturu vadotnēm un durvīm nav spraugu. RS8000NC_3Door_User-servicing-manual_26ge.indb 4 2020-12-15 9:12:58Latviešu Blīves nomaiņa UZMANĪBU! Pārliecinieties, ka cieši pievienojat blīvi. Pretējā gadījumā var noplūst aukstais gaiss no ledusskapja. Lai noņemtu blīvi Atveriet durvis un izņemiet blīvi no durvīm. Lai nomainītu blīvi Pievienojiet jaunu blīvi pie ledusskapja durvīm. Raugieties, lai starp jauno blīvi un durvīm nav spraugu. RS8000NC_3Door_User-servicing-manual_26ge.indb 5 2020-12-15 9:12:58Latviešu Atvilktnes nomaiņa UZMANĪBU! Pārliecinieties, vai atvilktne montāžas laikā ir pareizi ievietota sliedē. Lai izņemtu daudzfunkcionālo atvilktni Uzmanīgi paceliet atvilktnes priekšējo daļu un izvelciet to. Lai izņemtu dārzeņu/žāvētas pārtikas produktu atvilktni Izņemiet dārzeņu atvilktni no ledusskapja vai žāvētas pārtikas produktu atvilktni no saldētavas.

1. Vispirms, ja nepieciešams, izņemiet

apkārt esošās daudzfunkcionālās atvilktnes.

2. Ja ledusskapja komplektācijā ir iekļauts

dārzeņu/žāvētas pārtikas produktu atvilktnes vāks (A), noņemiet to. Lai to izdarītu, velciet vāku virzienā uz āru, vienlaicīgi turot nospiestas vāka abās pusēs izvietotās skavas.

3. Uzmanīgi izvelciet ārā dārzeņu/žāvētas

pārtikas produktu atvilktni. Lai atkārtoti ievietotu atvilktnes Atkārtota atvilktņu ievietošana tiek veikta pretējā to izņemšanas darbību secībā RS8000NC_3Door_User-servicing-manual_26ge.indb 6 2020-12-15 9:12:58Latviešu Eņģes nomaiņa Lai nomainītu eņģes, jums vispirms ir jāizņem durvis. UZMANĪBU!

• Uzmanīgi izņemiet durvis, jo tās ir smagas.

• Pirms eņģu nomaiņas uz grīdas nolieciet mīkstu paliktni, piemēram, kartonu, lai novērstu skrāpējumus uz durvīm, novietojot tās uz grīdas.

• Tā kā ar eņģēm ir jādarbojas uzmanīgi un nomaiņa jāveic diviem vai vairāk cilvēkiem, mēs iesakām izsaukt profesionālu tehnisko atbalstu.

• Ja eņģes atvienošanas laikā durvis netiek turētas, tās var nokrist un radīt ievainojumus.

• Pārliecinieties, ka vārpsta uz eņģes ir cieši pievilkta.

• Pārbaudiet, vai eņģe ir cieši pievienota pie korpusa.

• Pārbaudiet, vai vada savienotāji ir pievienoti pareizi.

• Raugieties nesabojāt vadus, ksējot augšējo pārsegu.

• Ledusskapja sasvēršanai/nolikšanai nepieciešami vismaz 2 cilvēki.

• Atvienojiet barošanas vadu pirms durvju apgriešanas otrādi. Nepieciešamie instrumenti (nav iekļauti komplektācijā) Phillips skrūvgriezis Plakanais skrūvgriezis Muciņu tipa uzgriežņu atslēga (10 mm) Seškanšu uzgriežņa atslēga (5 mm) RS8000NC_3Door_User-servicing-manual_26ge.indb 7 2020-12-15 9:12:59Latviešu Lai nomainītu eņģes Atvienojiet ūdensvadu UZMANĪBU!

• Pārbaudiet, vai ūdens šļūtenes ir pievienotas atbilstoši krāsu marķējumam. (tikai modelim ar dozatoru)

• Lai novērstu ūdens noplūdes, katrai ūdens šļūtenei jābūt pilnībā ievietotai līdz caurspīdīgā savienotāja vidusdaļai. (tikai modelim ar dozatoru)

• Pārliecinieties, ka ūdens šļūtenes virsma nav bojāta. (tikai modelim ar dozatoru)

1. Izvelciet ledusskapja apakšējā

aizmugurējā daļā atrodamo ūdensvadu uz āru. PIEZĪME Ledusskapja ūdensvads ir ūdens piegādes līnija, kas savieno ūdens padeves avota ūdens cauruli ar ledusskapja ūdens ltrēšanas sistēmas šļūtenēm.

turiet nospiestu caurspīdīgo savienotāju (A) un atvienojiet ūdens šļūteni (B). UZMANĪBU! Nepielietojiet pārāk lielu spēku pret savienotāju. Tas var salūzt. Atvienojiet durvis UZMANĪBU! Šo darbību izpildes laikā durvis var atdalīties vai nokrist un var rasties to bojājumi. Lai novērstu nelaimes gadījumus, esiet īpaši piesardzīgi šādu darbību izpildes laikā.

atskrūvētu katru durvju augšpusē esošos eņģu vāciņus (A).

2. Atveriet durvis, lai atbrīvotu eņģes un

noņemtu eņģu vāciņus. Kad vāciņi ir noņemti, aizveriet durvis. RS8000NC_3Door_User-servicing-manual_26ge.indb 8 2020-12-15 9:12:59Latviešu

PIEZĪME Lai izvairītos no skavas bojājumiem vai personīgām traumām, skavas pacelšanas laikā nepielietojiet spēku.

durvis un atvienojiet eņģi. UZMANĪBU! Ja eņģes atvienošanas laikā durvis netiek turētas, tās var nokrist un radīt ievainojumus. RS8000NC_3Door_User-servicing-manual_26ge.indb 9 2020-12-15 9:13:00Latviešu Apakšējā labās puses eņģe

1. Paņemiet apakšējo labās puses eņģi (1.

2. Pareizajā vietā ievietojiet apakšējo labās

puses eņģi (2., 3. attēls)

3. Fiksējiet apakšējo labās puses eņģi

caurumos ar trīs skrūvēm (4., 5. attēls).

4. Pareizi uzstādīta apakšējā labās puses

eņģe ir parādīta 5. un 6. attēlā. RS8000NC_3Door_User-servicing-manual_26ge.indb 10 2020-12-15 9:13:00Latviešu Apakšējā kreisās puses eņģe

1. Paņemiet apakšējo kreisās puses eņģi (1.

attēls), pēc tam ievietojiet to pareizajā vietā (1. attēls).

2. Fiksējiet apakšējo kreisās puses eņģi

caurumos ar trīs skrūvēm (2., 3. attēls).

3. Pareizi uzstādīta apakšējā kreisās puses

eņģe ir parādīta 3. un 4. attēlā. RS8000NC_3Door_User-servicing-manual_26ge.indb 11 2020-12-15 9:13:01Latviešu Pievienojiet atpakaļ ūdens šļūtenes Tiklīdz ledusskapis ir ticis transportēts cauri ieejas durvīm, pievienojiet atpakaļ ūdens šļūtenes.

A. Caurspīdīgā savienotāja vidusdaļa UZMANĪBU!

• Pārbaudiet, vai ūdens šļūtenes ir pievienotas atbilstoši krāsu marķējumam.

• Lai novērstu ūdens noplūdes, katrai ūdens šļūtenei jābūt pilnībā ievietotai līdz caurspīdīgā savienotāja vidusdaļai.

• Pēc ūdens šļūteņu pievienošanas iebīdiet tās zem skapīša un noksējiet uz āķa. UZMANĪBU!

• Pārbaudiet, vai vada savienotāji ir pievienoti pareizi.
