РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RS68N8240SL SAMSUNG

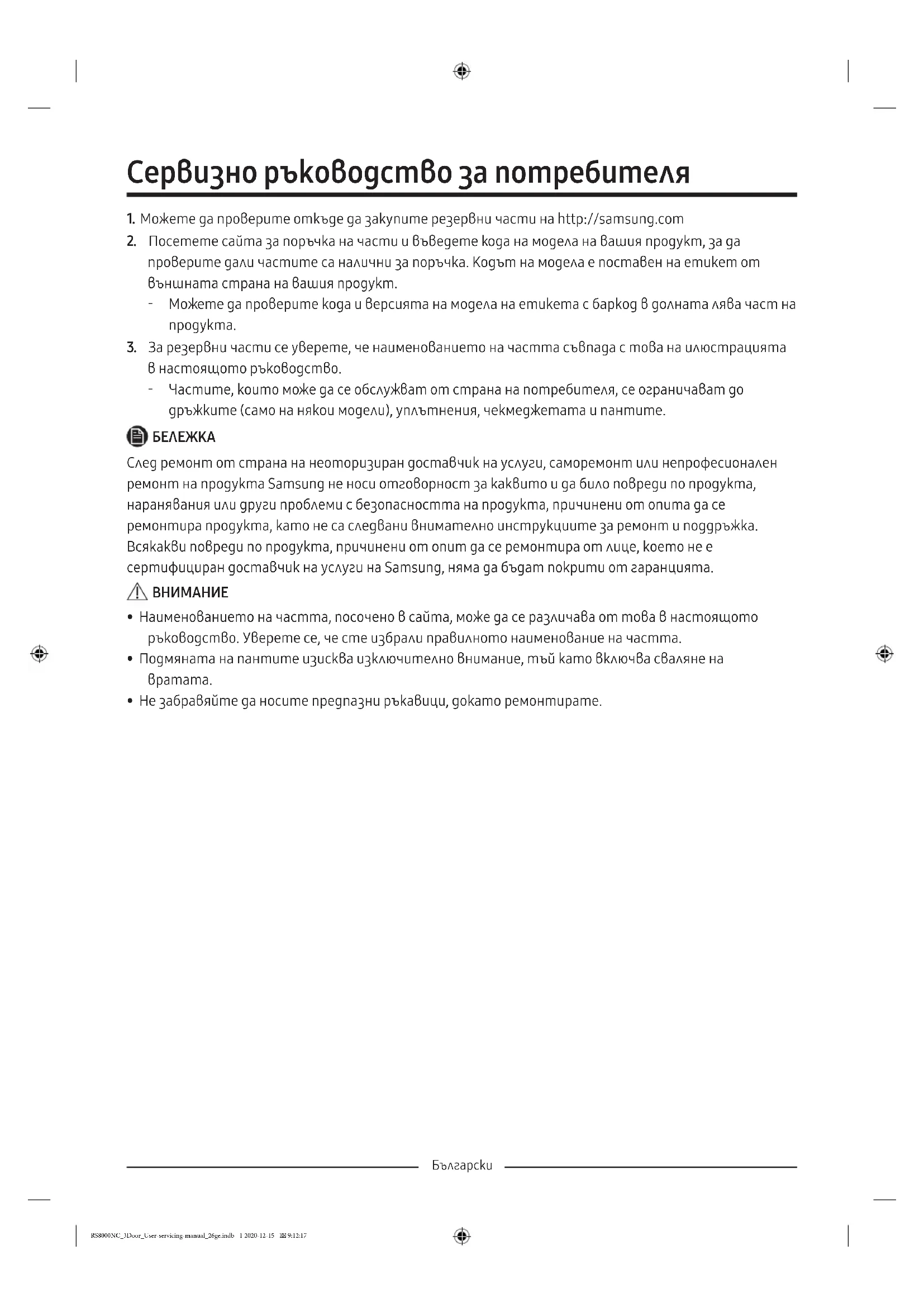

1. Можете да проверите откъде да закупите резервни части на http://samsung.com

2. Посетете сайта за поръчка на части и въведете кода на модела на вашия продукт, за да

проверите дали частите са налични за поръчка. Кодът на модела е поставен на етикет от външната страна на вашия продукт. - Можете да проверите кода и версията на модела на етикета с баркод в долната лява част на

3. За резервни части се уверете, че наименованието на частта съвпада с това на илюстрацията

в настоящото ръководство. - Частите, които може да се обслужват от страна на потребителя, се ограничават до дръжките (само на някои модели), уплътнения, чекмеджетата и пантите.

След ремонт от страна на неоторизиран доставчик на услуги, саморемонт или непрофесионален ремонт на продукта Samsung не носи отговорност за каквито и да било повреди по продукта, наранявания или други проблеми с безопасността на продукта, причинени от опита да се ремонтира продукта, като не са следвани внимателно инструкциите за ремонт и поддръжка. Всякакви повреди по продукта, причинени от опит да се ремонтира от лице, което не е сертифициран доставчик на услуги на Samsung, няма да бъдат покрити от гаранцията.

• Наименованието на частта, посочено в сайта, може да се различава от това в настоящото ръководство. Уверете се, че сте избрали правилното наименование на частта.

• Подмяната на пантите изисква изключително внимание, тъй като включва сваляне на

• Не забравяйте да носите предпазни ръкавици, докато ремонтирате. RS8000NC_3Door_User-servicing-manual_26ge.indb 1 2020-12-15 9:12:17Български Действителното изображение и предоставените части на хладилника могат да се различават, в зависимост от модела и страната.

01 Горна панта 02 Уплътнение 03 Чекмедже 04 Дръжки (само за приложими модели) 05 Долна панта 06 Етикет с баркод Смяна на дръжките Наименованията на моделите изглеждат така: XXXX**. Това, което замества звездичките, може да се различава в зависимост от модела. Звездичката(ите) в кода на модела посочват вариант на модела и може да заместват (0-9) или (A-Z) в кода на модела.

• Когато сменяте дръжката на вратата, внимавайте да не надраскате предната част на

• Натиснете силно дръжките върху подложките. Уверете се, че няма разстояние между подложките и вратата.

• Здраво затегнете винтовете, когато поставите дръжката.

• Проверете дали дръжката е здраво закрепена, преди да използвате продукта. RS8000NC_3Door_User-servicing-manual_26ge.indb 2 2020-12-15 9:12:17Български Необходими инструменти (не са предоставени) Плоска отвертка За сваляне на дръжките

1. Поставете плоската отвертка в долния

2. Завъртете отвертката на 90 градуса

по часовниковата стрелка, след което го наклонете леко навън. RS8000NC_3Door_User-servicing-manual_26ge.indb 3 2020-12-15 9:12:18Български

3. Внимателно издърпайте дръжката напред с

4. Повторете горните стъпки с другата

Внимавайте да не изгубите шайбите, необходими за монтиране обратно на дръжките. За поставяне на дръжките

1. Поставете подложките на дръжките върху

2. Натиснете силно дръжките върху

подложките. Проверете и се уверете, че дръжките са закрепени здраво.

Уверете се, че няма разстояние между подложките и вратата. RS8000NC_3Door_User-servicing-manual_26ge.indb 4 2020-12-15 9:12:19Български Смяна на уплътненията

Уверете се, че здраво сте поставили уплътнението. В противен случай студеният въздух от хладилника може да излезе. За премахване на уплътнението Отворете вратата и премахнете уплътнението от вратата. За смяна на уплътнението Поставете ново уплътнение на вратата на хладилника. Уверете се, че няма разстояние между уплътнението и вратата. RS8000NC_3Door_User-servicing-manual_26ge.indb 5 2020-12-15 9:12:19Български Смяна на чекмеджета

Проверете дали чекмеджето е вкарано правилно в релсата по време на поставянето. Изваждане на многофункционалното чекмедже Внимателно повдигнете предната част на чекмеджето и го издърпайте навън. Изваждане на чекмеджето за зеленчуци/сухи хранителни продукти Извадете чекмеджето за зеленчуци от хладилника или чекмеджето за сухи хранителни продукти от фризера.

1. Най-напред, ако е необходимо, извадете

2. Ако чекмеджето за зеленчуци/сухи

хранителни продукти на хладилника ви има капак (A), го свалете. За да направите това, плъзнете капака навън, докато натискате надолу скобите от двете му страни.

3. Внимателно издърпайте навън чекмеджето

за зеленчуци/сухи храни. За повторно поставяне на чекмеджетата Повторното поставяне на чекмеджетата следва обратния ред на съответните стъпки на премахване. RS8000NC_3Door_User-servicing-manual_26ge.indb 6 2020-12-15 9:12:19Български Смяна на панти За да смените пантите, трябва първо да свалите вратите.

• Когато сваляте вратите, бъдете особено внимателни, тъй като вратите са тежки.

• Преди да смените пантите, поставете мека подложка като картон на пода, за да предпазите вратата от надрасквания, когато я поставяте на земята.

• Тъй като с пантите трябва да се работи внимателно и да бъдат подменени от двама или повече души, препоръчваме ви да повикате професионално техническо обслужване.

• Ако свалите пантата, без да държите вратата, тя може да падне и да причини нараняване.

• Уверете се, че оста е здраво затегната на пантата.

• Проверете дали пантата е здраво закрепена към основната част на уреда.

• Проверете дали конекторите на проводниците са включени, както трябва.

• Внимавайте да не повредите проводниците, докато затягате горния капак. ПРЕДУПРЕЖДЕНИЕ

• Накланянето/разполагането на хладилника изисква минимум 2 души.

• Преди да обърнете вратите, изключете захранващия кабел. Необходими инструменти (не са предоставени) Кръстата отвертка Плоска отвертка Гаечен ключ тип „лула“ (10 мм) Шестостенен гаечен ключ (5 мм) RS8000NC_3Door_User-servicing-manual_26ge.indb 7 2020-12-15 9:12:20Български Смяна на пантите Разкачване на тръбата за вода

• Съблюдавайте цветовото съответствие при свързване на маркучите за вода. (Само за модела с диспенсер)

• За да предотвратите течове на вода, всеки маркуч трябва да е вкаран докрай през средата на прозрачния съединител. (Само за модела с диспенсер)

• Уверете се, че повърхността на маркуча за вода не е повредена. (Само за модела с диспенсер)

1. От долната част на гърба на хладилника,

издърпайте тръбата за вода отпред.

Тръбата за вода на хладилника е тръба за циркулиране на вода, която свързва водосточната тръба и маркучите на системата за филтриране на вода на хладилника.

2. За да прекъснете връзката на маркучите,

натиснете и задръжте прозрачния съединител (A) и откачете маркуча за вода (B).

Не прилагайте прекомерна сила върху съединителя. Може да се счупи. Откачане на вратите

Вратата може да падне и да се повреди по време на всяко от тези стъпки. За да предотвратите злополука бъдете особено внимателно при извършването на тези стъпки.

1. Използвайте кръстата отвертка, за да

развиете капачетата на пантите (A) отгоре на всяка врата.

2. Отворете вратите, разхлабете пантите и

свалете капачетата им. След като свалите капачетата, затворете вратите. RS8000NC_3Door_User-servicing-manual_26ge.indb 8 2020-12-15 9:12:20Български

3. Прекъснете връзката на окабеляването.

4. Повдигнете леко гайката

За да предотвратите повреждане на гайката или нараняване, не повдигайте със сила гайката.

5. Издърпайте гайката, за да я премахнете.

6. Отворете вратата на 90 градуса. Докато

държите вратата, свалете шарнира.

Ако свалите пантата, без да държите вратата, тя може да падне и да причини нараняване. RS8000NC_3Door_User-servicing-manual_26ge.indb 9 2020-12-15 9:12:21Български Долна дясна панта

1. Вземете долната дясна панта (снимка 1)

2. Поставете долната дясна панта на

съответното място (снимки 2,3)

3. Затегнете долната дясна панта с помощта

на трите винта в отворите (снимки 4, 5).

4. Правилното поставяне на долната дясна

панта е изобразено на снимки 5, 6. RS8000NC_3Door_User-servicing-manual_26ge.indb 10 2020-12-15 9:12:22Български Долна лява панта

1. Вземете долната лява панта (снимка 1) и я

поставете на съответното място (снимки 1)

2. Затегнете долната лява панта с помощта

3. Правилното поставяне на долната лява

панта е изобразено на (снимки 3, 4). RS8000NC_3Door_User-servicing-manual_26ge.indb 11 2020-12-15 9:12:22Български Свържете отново маркучите за вода След като хладилникът премине през входа, свържете обратно маркучите за вода.

A. Централна част на прозрачния

• Съблюдавайте цветовото съответствие при свързване на маркучите за вода.

• За да предотвратите течове на вода, всеки маркуч трябва да е вкаран докрай през средата на прозрачния съединител.

• След като свържете обратно маркучите за вода, натиснете ги под шкафа и ги подредете върху куката.

• Проверете дали конекторите на проводниците са включени, както трябва.
