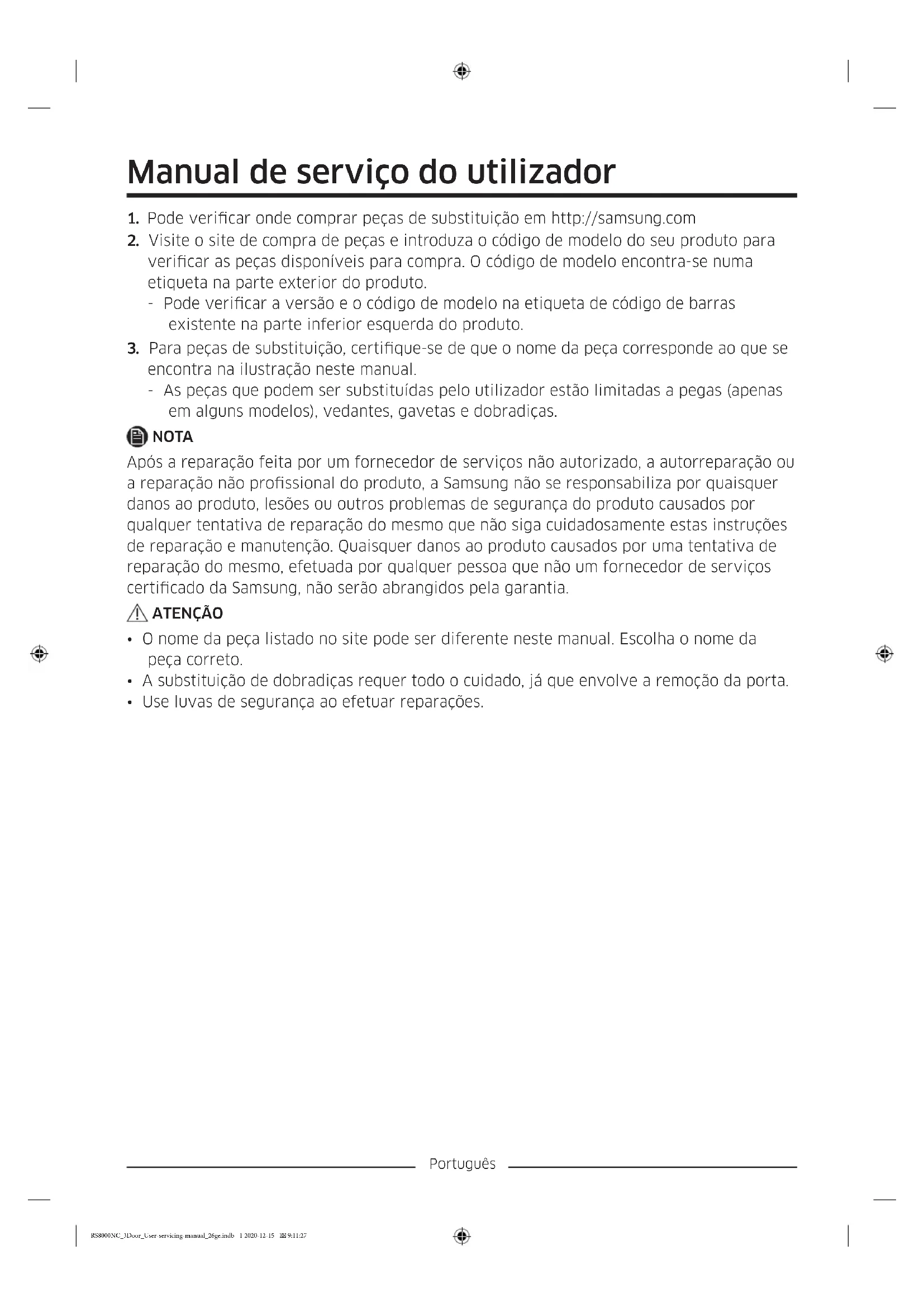

MANUAL DE UTILIZADOR RS68N8240SL SAMSUNG

1. Pode vericar onde comprar peças de substituição em http://samsung.com

2. Visite o site de compra de peças e introduza o código de modelo do seu produto para

vericar as peças disponíveis para compra. O código de modelo encontra-se numa etiqueta na parte exterior do produto. - Pode vericar a versão e o código de modelo na etiqueta de código de barras existente na parte inferior esquerda do produto.

3. Para peças de substituição, certique-se de que o nome da peça corresponde ao que se

encontra na ilustração neste manual. - As peças que podem ser substituídas pelo utilizador estão limitadas a pegas (apenas em alguns modelos), vedantes, gavetas e dobradiças. NOTA Após a reparação feita por um fornecedor de serviços não autorizado, a autorreparação ou a reparação não prossional do produto, a Samsung não se responsabiliza por quaisquer danos ao produto, lesões ou outros problemas de segurança do produto causados por qualquer tentativa de reparação do mesmo que não siga cuidadosamente estas instruções de reparação e manutenção. Quaisquer danos ao produto causados por uma tentativa de reparação do mesmo, efetuada por qualquer pessoa que não um fornecedor de serviços certicado da Samsung, não serão abrangidos pela garantia. ATENÇÃO

• O nome da peça listado no site pode ser diferente neste manual. Escolha o nome da peça correto.

• A substituição de dobradiças requer todo o cuidado, já que envolve a remoção da porta.

• Use luvas de segurança ao efetuar reparações. RS8000NC_3Door_User-servicing-manual_26ge.indb 1 2020-12-15 9:11:27Português Esta imagem pode diferir das peças do frigoríco fornecidas consoante o modelo e o país.

01 Dobradiça superior 02 Vedante 03 Gaveta 04 Pegas (apenas em modelos aplicáveis) 05 Dobradiça inferior 06 Etiqueta de código de barras Substituição da pega O nome do modelo tem o seguinte formato: XXXX**. O que substitui os asteriscos pode diferir, dependendo do modelo. Os asteriscos no código de modelo indicam um modelo variante e podem substituir (0-9) ou (A-Z) no código de modelo. ATENÇÃO

• Ao substituir a pega da porta, tenha cuidado para não riscar a parte da frente da porta.

• Pressione rmemente as pegas nos suportes. Certique-se de que não existe folga entre os suportes e a porta.

• Aperte rmemente os parafusos ao xar a pega.

• Verique se a pega está rmemente xa antes de utilizar o produto. RS8000NC_3Door_User-servicing-manual_26ge.indb 2 2020-12-15 9:11:27Português Ferramentas necessárias (não fornecidas) Chave de fendas Remoção das pegas

1. Coloque a chave de fendas no orifício

inferior de uma pega.

para a esquerda e, em seguida, incline ligeiramente para fora. RS8000NC_3Door_User-servicing-manual_26ge.indb 3 2020-12-15 9:11:28Português

3. Puxe cuidadosamente a pega para fora na

sua direção com a mão.

4. Repita os passos acima para a outra pega.

ATENÇÃO Tenha cuidado para não perder as anilhas, que são necessárias para xar novamente as pegas. Fixação das pegas

suportes. Verique e certique-se de que as pegas estão bem xas. NOTA Certique-se de que não existe folga entre os suportes e a porta. RS8000NC_3Door_User-servicing-manual_26ge.indb 4 2020-12-15 9:11:28Português Substituição do vedante ATENÇÃO Fixe o vedante rmemente. Se não o zer, poderá haver uma fuga de ar frio do frigoríco. Remoção do vedante Abra a porta e remova o vedante da porta. Substituir o vedante Anexe um novo vedante à porta do frigoríco. Certique-se de que não existe folga entre o novo suporte e a porta. RS8000NC_3Door_User-servicing-manual_26ge.indb 5 2020-12-15 9:11:28Português Substituição da gaveta ATENÇÃO Durante a montagem, verique se a gaveta está corretamente inserida na guia. Remoção da gaveta multifunções Levante cuidadosamente a parte da frente da gaveta e faça-a deslizar para fora. Remoção da gaveta para vegetais/alimentos secos Remova a gaveta para vegetais do frigoríco ou a gaveta para alimentos secos do congelador.

1. Primeiro, remova as gavetas multifunções

circundantes, se necessário.

2. Se o frigoríco tiver uma tampa (A) para

a gaveta para vegetais/alimentos secos, remova a tampa. Para tal, deslize a tampa enquanto pressiona os grampos de ambos os lados.

3. Puxe com cuidado a gaveta para

vegetais/alimentos secos. Reinstalação das gavetas A reinstalação das gavetas segue a ordem inversa dos respetivos passos de remoção RS8000NC_3Door_User-servicing-manual_26ge.indb 6 2020-12-15 9:11:29Português Substituição das dobradiças Para substituir as dobradiças, tem de remover as portas primeiro. ATENÇÃO

• Ao remover as portas, tenha todo o cuidado porque as portas são pesadas.

• Antes de substituir as dobradiças, coloque um material protetor no chão, tal como um cartão, para impedir riscos na porta quando a pousar no chão.

• Como as dobradiças têm de ser manuseadas com cuidado e substituídas por duas ou mais pessoas, é recomendado contactar o serviço técnico prossional.

• Se remover a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos.

• Certique-se de que o eixo está rmemente xo na dobradiça.

• Verique se a dobradiça está rmemente xa na estrutura principal.

• Certique-se de que os conectores dos os estão devidamente ligados.

• Tenha cuidado para não danicar os os ao xar a tampa superior. AVISO

• Inclinar/deitar o frigoríco requer, no mínimo, 2 pessoas.

• Desligue o cabo de alimentação antes de inverter as portas. Ferramentas necessárias (não fornecidas) Chave Phillips Chave de fendas Chave tubular (10 mm) Chave Allen (5 mm) RS8000NC_3Door_User-servicing-manual_26ge.indb 7 2020-12-15 9:11:29Português Substituir as dobradiças Desligamento do tubo de água ATENÇÃO

• Certique-se de que as mangueiras de água foram ligadas com correspondência de cores. (apenas para o modelo com dispensador)

• Para impedir fugas de água, cada mangueira de água tem de ser inserida totalmente no centro do acoplador transparente. (apenas para o modelo com dispensador)

• Certique-se de que a superfície da mangueira de água não está danicada. (apenas para o modelo com dispensador)

1. A partir do lado inferior, na parte de trás

do frigoríco, puxe o tubo de água para fora na direção da parte da frente. NOTA O tubo de água do frigoríco é um tubo de circulação de água que estabelece a ligação entre o tubo de abastecimento de água e as mangueiras do sistema de ltragem de água do frigoríco.

sem soltar o acoplador transparente (A) e solte a mangueira de água (B). ATENÇÃO Não exerça demasiada força sobre o acoplador, porque pode partir. Remoção de portas ATENÇÃO A porta pode cair e car danicada durante qualquer um dos referidos passos. Para evitar acidentes, efectue estes passos com todo o cuidado.

1. Utilize uma chave Phillips para

desapertar as tampas das dobradiças (A) na parte superior de cada porta.

NOTA Para evitar danos no grampo ou ferimentos, não levante o grampo à força.

5. Puxe o grampo para removê-lo.

6. Abra a porta a 90 graus. Enquanto segura

a porta, remova a dobradiça. ATENÇÃO Se remover a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos. RS8000NC_3Door_User-servicing-manual_26ge.indb 9 2020-12-15 9:11:30Português Dobradiça inferior direita

1. Pegue na dobradiça inferior direita

2. Coloque a dobradiça inferior direita na

posição correta (imagens 2 e 3)

3. Aperte a dobradiça inferior direita com os

três parafusos nos orifícios (imagens 4 e 5).

direita, como mostrado nas imagens 5 e

1. Pegue na dobradiça inferior esquerda

(imagem 1) e coloque-a no devido lugar (imagem 1).

2. Aperte a dobradiça inferior esquerda com

os três parafusos nos orifícios (imagens 2 e 3).

esquerda, como mostrado nas imagens 3 e 4. RS8000NC_3Door_User-servicing-manual_26ge.indb 11 2020-12-15 9:11:31Português Voltar a ligar as mangueiras de água Depois de o frigoríco ter passado pela entrada, volte a ligar as mangueiras de água.

• Certique-se de que as mangueiras de água foram ligadas com correspondência de cores.

• Para impedir fugas de água, cada mangueira de água tem de ser inserida totalmente no centro do acoplador transparente.

• Após ligar novamente as mangueiras de água, empurre-as para debaixo do armário e enrole-as no gancho de xação. ATENÇÃO

• Certique-se de que os conectores dos os estão devidamente ligados.
