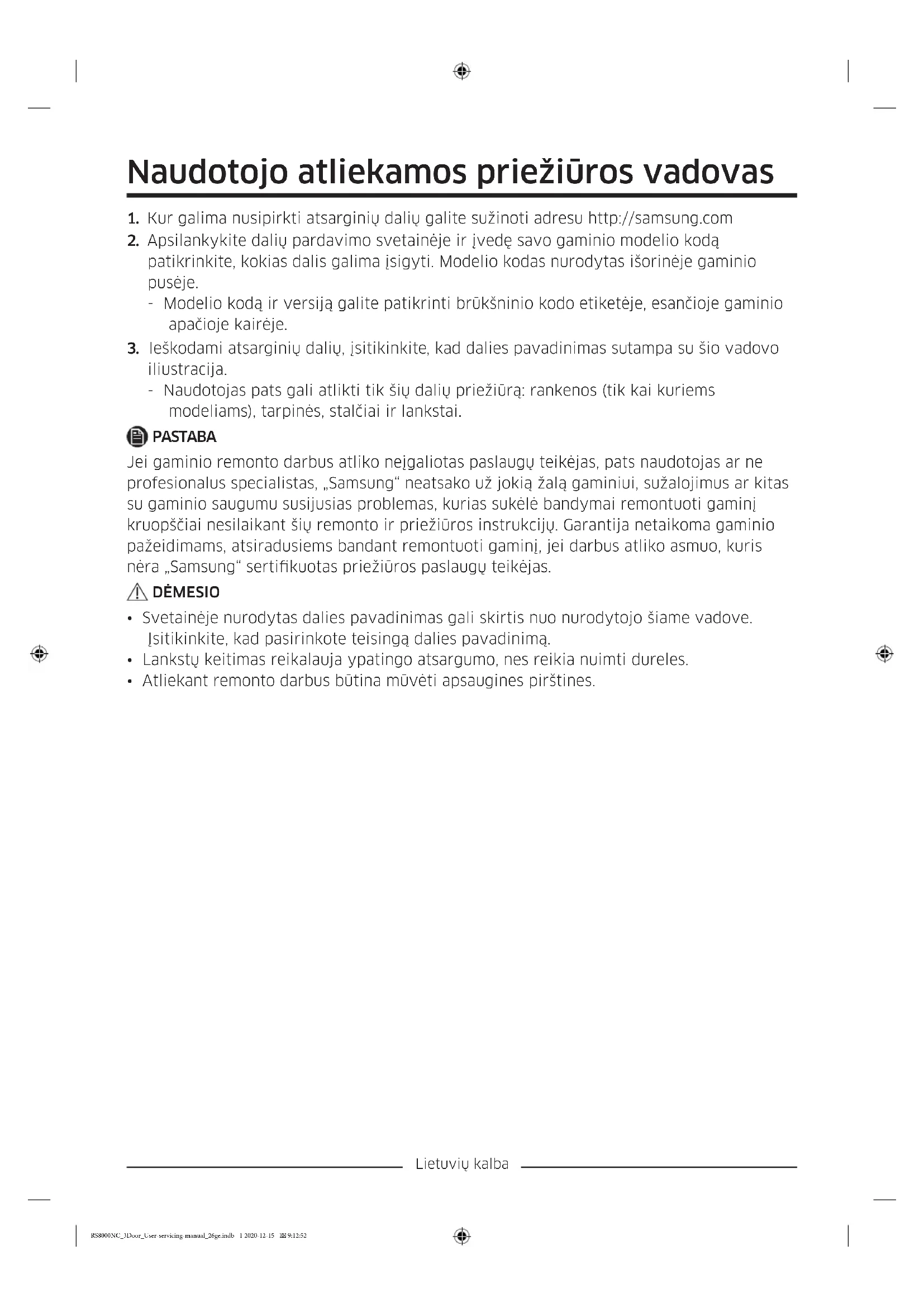

RS68N8240SL - šaldytuvas SAMSUNG - Nemokama naudojimo instrukcija

NAUDOJIMO INSTRUKCIJA RS68N8240SL SAMSUNG

1. Kur galima nusipirkti atsarginių dalių galite sužinoti adresu http://samsung.com

2. Apsilankykite dalių pardavimo svetainėje ir įvedę savo gaminio modelio kodą

patikrinkite, kokias dalis galima įsigyti. Modelio kodas nurodytas išorinėje gaminio pusėje. - Modelio kodą ir versiją galite patikrinti brūkšninio kodo etiketėje, esančioje gaminio apačioje kairėje.

3. Ieškodami atsarginių dalių, įsitikinkite, kad dalies pavadinimas sutampa su šio vadovo

iliustracija. - Naudotojas pats gali atlikti tik šių dalių priežiūrą: rankenos (tik kai kuriems modeliams), tarpinės, stalčiai ir lankstai. PASTABA Jei gaminio remonto darbus atliko neįgaliotas paslaugų teikėjas, pats naudotojas ar ne profesionalus specialistas, „Samsung“ neatsako už jokią žalą gaminiui, sužalojimus ar kitas su gaminio saugumu susijusias problemas, kurias sukėlė bandymai remontuoti gaminį kruopščiai nesilaikant šių remonto ir priežiūros instrukcijų. Garantija netaikoma gaminio pažeidimams, atsiradusiems bandant remontuoti gaminį, jei darbus atliko asmuo, kuris nėra „Samsung“ sertikuotas priežiūros paslaugų teikėjas. DĖMESIO

• Svetainėje nurodytas dalies pavadinimas gali skirtis nuo nurodytojo šiame vadove. Įsitikinkite, kad pasirinkote teisingą dalies pavadinimą.

• Lankstų keitimas reikalauja ypatingo atsargumo, nes reikia nuimti dureles.

• Atliekant remonto darbus būtina mūvėti apsaugines pirštines. RS8000NC_3Door_User-servicing-manual_26ge.indb 1 2020-12-15 9:12:52Lietuvių kalba Tikras vaizdas ir tiekiamos dalys gali skirtis priklausomai nuo modelio ir šalies.

01 Viršutinis lankstas 02 Tarpinė 03 Stalčius 04 Rankenos (tik atitinkamuose modeliuose) 05 Apatinis lankstas 06 Brūkšninio kodo etiketė Rankenos keitimas Modelio pavadinimas atrodo taip: XXXX**. Žvaigždute pakeisti simboliai gali skirtis priklausomai nuo modelio. Žvaigždutė (-ės) modelio kode nurodo modelio variantą ir gali pakeisti (0–9) arba (A–Z) modelio kode. DĖMESIO

• Keisdami durelių rankeną, būkite atsargūs, kad nesubraižytumėte durelių fasadinės pusės.

• Tvirtai prispauskite rankenėles prie atramų. Įsitikinkite, kad tarp laikiklių ir durelių neliko tarpo.

• Tvirtindami rankeną gerai priveržkite varžtus.

• Prieš naudodami gaminį patikrinkite, ar rankena laikosi tvirtai. RS8000NC_3Door_User-servicing-manual_26ge.indb 2 2020-12-15 9:12:52Lietuvių kalba Reikalingi įrankiai (nepateikiami) Plokščiasis atsuktuvas Kaip nuimti rankenas?

1. Įstatykite plokščiąjį atsuktuvą į apatinę

2. Pasukite atsuktuvą 90 laipsnių kampu

prieš laikrodžio rodyklę ir šiek tiek pakreipkite į išorę. RS8000NC_3Door_User-servicing-manual_26ge.indb 3 2020-12-15 9:12:52Lietuvių kalba

3. Ranka atsargiai ištraukite rankeną į

4. Kartokite aukščiau aprašytus veiksmus

kitai rankenėlei. DĖMESIO Saugokitės, kad nepamestumėte tarpinių, nes jų reikės vėl pritvirtinant rankenėles. Kaip pritvirtinti rankenėles?

1. Pritvirtinkite rankenėlių atramas prie

2. Tvirtai prispauskite rankenėles prie

atramų. Patikrinkite ir įsitikinkite, kad rankenėlės gerai pritvirtintos. PASTABA Įsitikinkite, kad tarp laikiklių ir durelių neliko tarpo. RS8000NC_3Door_User-servicing-manual_26ge.indb 4 2020-12-15 9:12:53Lietuvių kalba Tarpinės keitimas DĖMESIO Įsitikinkite, kad gerai pritvirtinote tarpinę. Priešingu atveju gali atsirasti nuotėkis iš šaldytuvo. Kaip nuimti tarpinę Atidarykite dureles ir nuimkite nuo jų tarpinę. Kaip uždėti tarpinę Pritvirtinkite naują tarpinę prie šaldytuvo durelių. Įsitikinkite, kad tarp naujos tarpinės ir durelių neliko tarpo. RS8000NC_3Door_User-servicing-manual_26ge.indb 5 2020-12-15 9:12:53Lietuvių kalba Stalčiaus pakeitimas DĖMESIO Įstatydami patikrinkite ar stalčius gerai įkištas į bėgelį. Kaip išimti universalųjį stalčių Atsargiai pakelkite stalčių už priekinės pusės ir jį ištraukite. Kaip ištraukti daržovių / sausų produktų stalčių Ištraukite daržovių stalčių iš šaldytuvo arba sausų produktų stalčių iš šaldiklio.

1. Jei reikia, iš pradžių ištraukite gretimus

universaliuosius stalčius.

2. Jei jūsų šaldytuve yra daržovių / sausų

produktų stalčiaus dangtelis (A), jį nuimkite. Tai galite padaryti patraukdami dangtelį tuo pat metu prilaikydami spaustukus abiejose dangtelio pusėse.

3. Švelniai ištraukite daržovių / sausų

produktų stalčių. Kaip įstatyti stalčius Įstatant stalčius reikia priešinga eilės tvarka atlikti stalčių išėmimo veiksmus RS8000NC_3Door_User-servicing-manual_26ge.indb 6 2020-12-15 9:12:53Lietuvių kalba Lanksto keitimas Norėdami pakeisti lankstus visų pirma turite nuimti dureles. DĖMESIO

• Nuimdami dureles, būkite itin atsargūs, nes durelės yra sunkios.

• Prieš keisdami lankstus, ant grindų padėkite suminkštinantį paklotą, pavyzdžiui, kartoną, kad durelės nebūtų subraižytos jas padėjus.

• Kadangi su lankstais reikia dirbti atsargiai ir juos keičiant turi dalyvauti du ar daugiau asmenų, rekomenduojame kreiptis į profesionalią techninę tarnybą.

• Jei išimdami lankstą nelaikysite durelių, jos gali nukristi ir jus sužeisti.

• Įsitikinkite, kad ašis tvirtai laikosi lankste.

• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų. ĮSPĖJIMAS

• Šaldytuvą kreipti / guldyti turi mažiausiai 2 žmonės.

• Prieš pakeisdami durelių atidarymo kryptį, atjunkite maitinimo laidą. Reikalingi įrankiai (nepateikiami) Kryžminio atsuktuvo Plokščiasis atsuktuvas Lizdinio veržliarakčio (10 mm) Šešiabriaunio veržliarakčio (5 mm) RS8000NC_3Door_User-servicing-manual_26ge.indb 7 2020-12-15 9:12:54Lietuvių kalba Kaip pakeisti lankstus Vandentiekio linijos atjungimas DĖMESIO

• Įsitikinkite, kad vandens žarnos sujungtos su atitinkamų spalvų jungtimis. (tik modeliui su dalytuvu)

• Kad nenutekėtų vanduo, kiekvieną vandens žarną reikia įleisti iki skaidrios jungiamosios movos vidurio. (tik modeliui su dalytuvu)

• Patikrinkite, ar nepažeistas vandens žarnos paviršius. (tik modeliui su dalytuvu)

1. Apatinėje užpakalinėje šaldytuvo dalyje

patraukite vandens liniją į priekį. PASTABA Šaldytuvo vandentiekio linija yra vandens cirkuliacijos linija, sujungianti vandentiekio šaltinio vamzdį ir šaldytuvo vandens ltravimo sistemos žarnas.

2. Norėdami atjungti žarnas, suimkite

skaidrią jungtį (A) ir atjunkite vandens žarną (B). DĖMESIO Nespauskite sujungimo movos per stipriai. Ji gali sutrūkti. Atkabinkite dureles DĖMESIO Atliekant šią procedūrą durelės gali nukristi, taip galima jas pažeisti. Kad nesusižeistumėte, dirbkite ypač atsargiai.

1. Kryžminiu atsuktuvu atsukite vyrių

dangtelius (A) visų durelių viršuje.

2. Atidarykite dureles, kad vyriai

atsilaisvintų, ir nuimkite vyrių dangtelius. Nuėmę dangtelius uždarykite dureles. RS8000NC_3Door_User-servicing-manual_26ge.indb 8 2020-12-15 9:12:54Lietuvių kalba

3. Atjunkite elektros jungtis.

4. Kilstelėkite apkabą.

PASTABA Nekelkite apkabos jėga, kad jos nesugadintumėte ir nesusižeistumėte.

5. Patraukite apkabą, kad ją išimtumėte.

6. Atidarykite dureles 90 laipsnių kampu.

Laikydami dureles, išimkite vyrį. DĖMESIO Jei išimdami lankstą nelaikysite durelių, jos gali nukristi ir jus sužeisti. RS8000NC_3Door_User-servicing-manual_26ge.indb 9 2020-12-15 9:12:55Lietuvių kalba Apatinis dešinės pusės lankstas

1. Paimkite apatinį dešinės pusės lankstą (1

2. Padėkite apatinį dešinės pusės lankstą į

tinkamą vietą (2, 3 pav.)

3. Priveržkite apatinį dešinės pusės lankstą

trimis varžtais, įsukdami juos į angas (4, 5 pav.).

4. Tinkamai pritvirtintas apatinis dešinės

pusės lankstas pavaizduotas 5, 6 pav. RS8000NC_3Door_User-servicing-manual_26ge.indb 10 2020-12-15 9:12:55Lietuvių kalba Apatinis kairės pusės lankstas

1. Paimkite apatinį kairės pusės lankstą (1

pav.) ir įdėkite jį į tinkamą vietą (1 pav.)

2. Priveržkite apatinį kairės pusės lankstą

trimis varžtais, įsukdami juos į angas (2, 3 pav.).

3. Tinkamai pritvirtintas apatinis kairės

pusės lankstas pavaizduotas 3, 4 pav. RS8000NC_3Door_User-servicing-manual_26ge.indb 11 2020-12-15 9:12:56Lietuvių kalba Vėl prijunkite vandens žarnas Įnešę šaldytuvą pro duris, prijunkite vandens žarnas.

• Įsitikinkite, kad vandens žarnos sujungtos su atitinkamų spalvų jungtimis.

• Kad nenutekėtų vanduo, kiekvieną vandens žarną reikia įleisti iki skaidrios jungiamosios movos vidurio.

• Prijungę vandens žarnas, paslėpkite jas po šaldytuvo korpusu arba pritvirtinkite ant kabliuko. DĖMESIO

• Įsitikinkite, kad laido jungtys prijungtos tinkamai.

• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų. RS8000NC_3Door_User-servicing-manual_26ge.indb 12 2020-12-15 9:12:56Latviešu Lietotāja apkopes rokasgrāmata
