BRUGSANVISNING RS68N8240SL SAMSUNG

1. Sätt plattskruvmejseln i det nedre hålet

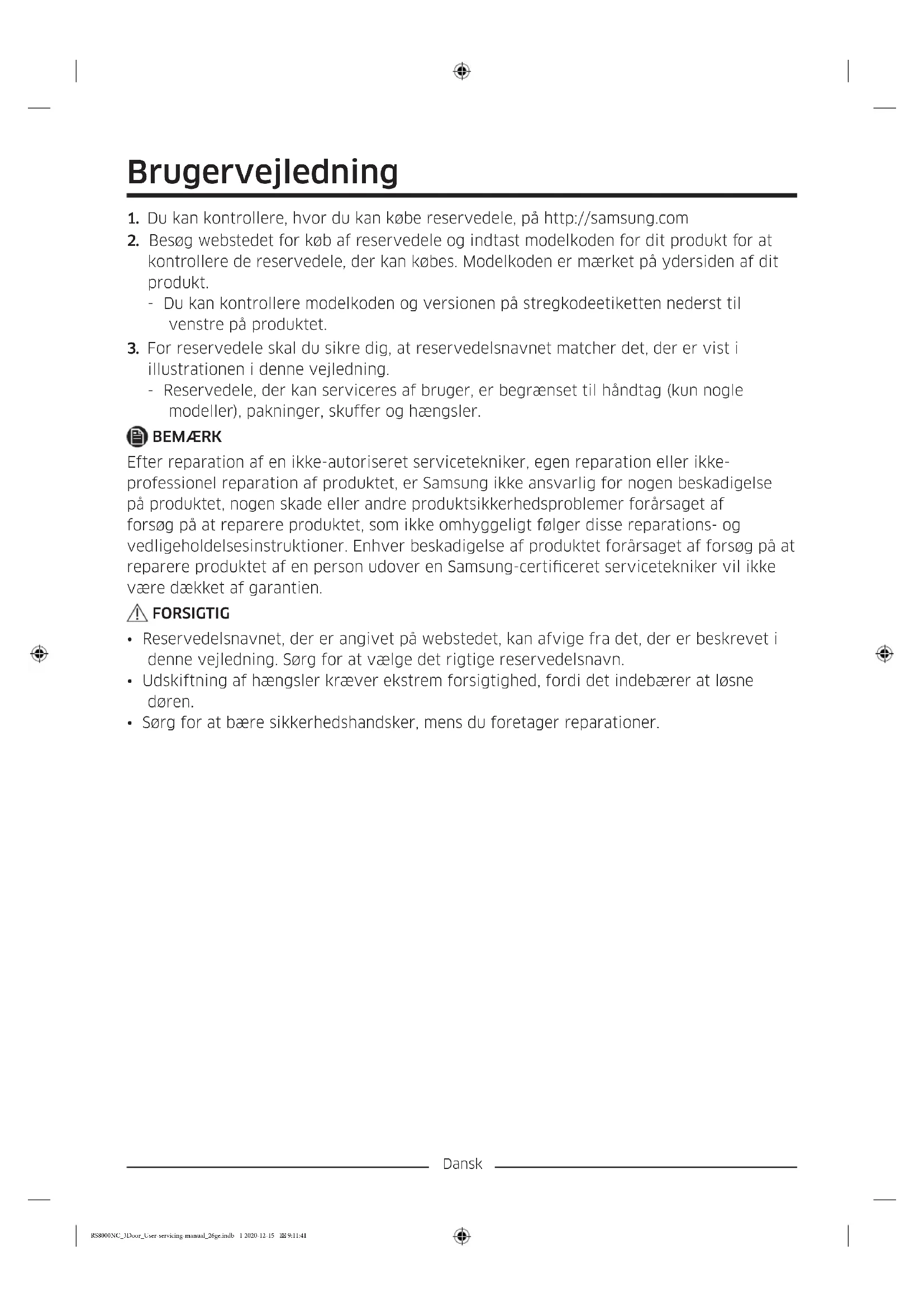

1. Du kan kontrollere, hvor du kan købe reservedele, på http://samsung.com

2. Besøg webstedet for køb af reservedele og indtast modelkoden for dit produkt for at

kontrollere de reservedele, der kan købes. Modelkoden er mærket på ydersiden af dit produkt. - Du kan kontrollere modelkoden og versionen på stregkodeetiketten nederst til venstre på produktet.

3. For reservedele skal du sikre dig, at reservedelsnavnet matcher det, der er vist i

illustrationen i denne vejledning. - Reservedele, der kan serviceres af bruger, er begrænset til håndtag (kun nogle modeller), pakninger, skuffer og hængsler. BEMÆRK Efter reparation af en ikke-autoriseret servicetekniker, egen reparation eller ikke- professionel reparation af produktet, er Samsung ikke ansvarlig for nogen beskadigelse på produktet, nogen skade eller andre produktsikkerhedsproblemer forårsaget af forsøg på at reparere produktet, som ikke omhyggeligt følger disse reparations- og vedligeholdelsesinstruktioner. Enhver beskadigelse af produktet forårsaget af forsøg på at reparere produktet af en person udover en Samsung-certiceret servicetekniker vil ikke være dækket af garantien. FORSIGTIG

• Reservedelsnavnet, der er angivet på webstedet, kan afvige fra det, der er beskrevet i denne vejledning. Sørg for at vælge det rigtige reservedelsnavn.

• Udskiftning af hængsler kræver ekstrem forsigtighed, fordi det indebærer at løsne døren.

• Sørg for at bære sikkerhedshandsker, mens du foretager reparationer. RS8000NC_3Door_User-servicing-manual_26ge.indb 1 2020-12-15 9:11:41Dansk Det faktiske billede og køleskabets medfølgende dele afviger muligvis afhængigt af model og land.

01 Øverste hængsel 02 Pakning 03 Skuffe 04 Håndtag (kun relevante modeller) 05 Nederste hængsel 06 Stregkodeetiket Udskiftning af håndtag Modelnavnet ser sådan ud: XXXX**. Hvad der erstatter stjernerne kan variere afhængigt af modellen. Stjerne(r) i modelkoden angiver en variantmodel og kan erstatte (0-9) eller (A-Z) i modelkoden. FORSIGTIG

• Når du udskifter dørhåndtaget, skal du passe på ikke at ridse fronten på døren.

• Pres på håndtagene ved fødderne. Sørg for, at der ikke er noget mellemrum mellem fødderne og døren.

• Skru skruerne godt fast, når du fastgør håndtaget.

• Kontrollér, at håndtaget sidder godt fast, før du bruger produktet. RS8000NC_3Door_User-servicing-manual_26ge.indb 2 2020-12-15 9:11:42Dansk Krævede værktøjer (medfølger ikke) Skruetrækker med lige kærv Sådan afmonteres håndtagene

1. Sæt en skruetrækker med lige kærv ind i

det nederste hul i håndtaget.

2. Drej skruetrækkeren 90 grader mod uret,

3. Træk håndtaget forsigtigt udad med

håndtag. FORSIGTIG Pas på ikke at tabe spændeskiverne, som skal bruges til at sætte håndtagene fast igen. Sådan fastgøres håndtagene

1. Fastgør benene på håndtaget mod

2. Pres på håndtagene ved fødderne.

Kontroller og sørg for, at håndtagene er sat godt fast. BEMÆRK Sørg for, at der ikke er noget mellemrum mellem fødderne og døren. RS8000NC_3Door_User-servicing-manual_26ge.indb 4 2020-12-15 9:11:43Dansk Udskiftning af pakning FORSIGTIG Sørg for at fastgøre pakningen ordentligt. Ellers kan kold luft fra køleskabet lække. Sådan ernes pakningen Åbn døren, og ern pakningen fra døren. Sådan udskiftes pakningen Fastgør en ny pakning til køleskabsdøren. Sørg for, at der ikke er noget mellemrum mellem den nye pakning og døren. RS8000NC_3Door_User-servicing-manual_26ge.indb 5 2020-12-15 9:11:43Dansk Udskiftning af skuffe FORSIGTIG Kontrollér, at skuffen er indsat korrekt i skinnen under samlingen. Sådan ernes universalskuffen Løft forsigtigt forsiden af skuffen op, og træk den ud. Sådan ernes skuffen til grønsager/tørvarer Sådan tager du grøntsagsskuffen ud af køleskabet eller skuffen til tørvarer ud af fryseren.

1. Først skal du, om nødvendigt, erne

2. Hvis dit køleskab er udstyret med et låg

(A) til skuffen til grøntsager/tørvarer, skal du først erne låget. For at gøre dette skal du trække låget ud, mens du holder clipsen nede på hver side af låget.

3. Træk forsigtigt skuffen til grøntsager/

tørvarer ud. Sådan monteres skufferne igen Genmontering af skufferne følger den omvendte rækkefølge af deres respektive ernelsestrin RS8000NC_3Door_User-servicing-manual_26ge.indb 6 2020-12-15 9:11:43Dansk Udskiftning af hængsel For at udskifte hængslerne skal du først erne dørene. FORSIGTIG

• Når du erner dørene, skal du være meget forsigtig, da dørene er tunge.

• Før du udskifter hængslerne, skal du lægge en blød underlag såsom pap på gulvet for at forhindre ridser på døren, når du sætter dørene ned.

• Da hængslerne skal håndteres forsigtigt og udskiftes af to eller ere personer, anbefaler vi dig at ringe efter professionel teknisk service.

• Hvis du erner hængslet uden at holde døren, kan døren falde ned og forårsage skader.

• Sørg for, at akslen er strammet ordentligt på hængslet.

• Kontrollér, at hængslet er ordentligt fastgjort til kabinettet.

• Sørg for, at ledningsstikkene er korrekt tilsluttede.

• Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet. ADVARSEL

• At vippe/lægge køleskabet ned kræver mindst to personer.

• Tag strømstikket ud af køleskabet, før du vender dørene. Krævede værktøjer (medfølger ikke) Phillips- skruetrækker Skruetrækker med lige kærv Topnøgle (10 mm) Unbrakonøgle (5 mm) RS8000NC_3Door_User-servicing-manual_26ge.indb 7 2020-12-15 9:11:44Dansk Sådan udskiftes hængslerne Frakobl vandledningen FORSIGTIG

• Sørg for, at vandledningerne er tilsluttet med matchende farver. (kun til dispensermodel)

• For at forhindre vandlækager skal hver vandledning indsættes helt til midten af den gennemsigtige kobling. (kun til dispensermodel)

• Sørg for, at vandslangens overade ikke beskadiges. (kun til dispensermodel)

1. Træk vandledningen fra bunden af

køleskabets bagside til forsiden. BEMÆRK Køleskabets vandledning er en vandcirkulationsledning, der tilsluttes mellem vandrøret fra vandkilden og slangerne på køleskabets vandltreringssystem.

og holde på den gennemsigtige kobling (A) tage vandledningen (B)af. FORSIGTIG Brug ikke overdreven kraft på koblingen. Den kan gå i stykker. Tag dørene af FORSIGTIG Døren kan falde af eller vælte og blive beskadiget under et hvilket som helst af disse trin. For at undgå et uheld, skal du være ekstremt forsigtig, når du udfører disse trin.

1. Brug en Phillips-skruetrækker til at løsne

kapperne til hængslerne (A) øverst på hver dør.

2. Åbn dørene for at løsne hængslerne

og erne kapperne til hængslerne. Når kapperne er ernet, lukkes dørene. RS8000NC_3Door_User-servicing-manual_26ge.indb 8 2020-12-15 9:11:44Dansk

3. Afbryd ledningsnettet.

4. Løft forsigtigt klemmen.

BEMÆRK For at forhindre at beskadige klemmen eller uheld, bør spændet ikke løftes med stor kraft.

5. Træk op i klemmen for at erne den.

6. Åbn døren 90 grader. Fjern hængslet,

samtidigt med at du holder fast i døren. FORSIGTIG Hvis du erner hængslet uden at holde døren, kan døren falde ned og forårsage skader. RS8000NC_3Door_User-servicing-manual_26ge.indb 9 2020-12-15 9:11:45Dansk Nederste hængsel højre side

1. Tag nederste hængsel højre side (billede

2. Indsæt nederste hængsel højre side

3. Spænd nederste hængsel højre side fast

4. Se, hvordan nederste hængsel højre side

er korrekt monteret i billede 5 og 6. RS8000NC_3Door_User-servicing-manual_26ge.indb 10 2020-12-15 9:11:45Dansk Nederste hængsel venstre side

1. Tag nederste hængsel venstre side

(billede 1), og indsæt det korrekt (billede

2. Spænd nederste hængsel til venstre fast

3. Se, hvordan nederste hængsel venstre

side er korrekt monteret i (billede 3 og 4). RS8000NC_3Door_User-servicing-manual_26ge.indb 11 2020-12-15 9:11:46Dansk Tilslut vandledningerne igen Når køleskabet er kommet gennem indgangen, skal vandslangerne sluttes til igen.

A. Midten af gennemsigtig kobling FORSIGTIG

• Sørg for, at vandledningerne er tilsluttet med matchende farver.

• For at forhindre vandlækager skal hver vandledning indsættes helt til midten af den gennemsigtige kobling.

• Når vandledningerne er tilsluttet igen, skal du skubbe dem ind under kabinettet og placere dem på krogen. FORSIGTIG

• Sørg for, at ledningsstikkene er korrekt tilsluttede.

• Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet. RS8000NC_3Door_User-servicing-manual_26ge.indb 12 2020-12-15 9:11:46Norsk Brukerhåndbok

hullet i det ene håndtaket.

1. Først erner du de omliggende skuffene

til ere formål, om nødvendig.
