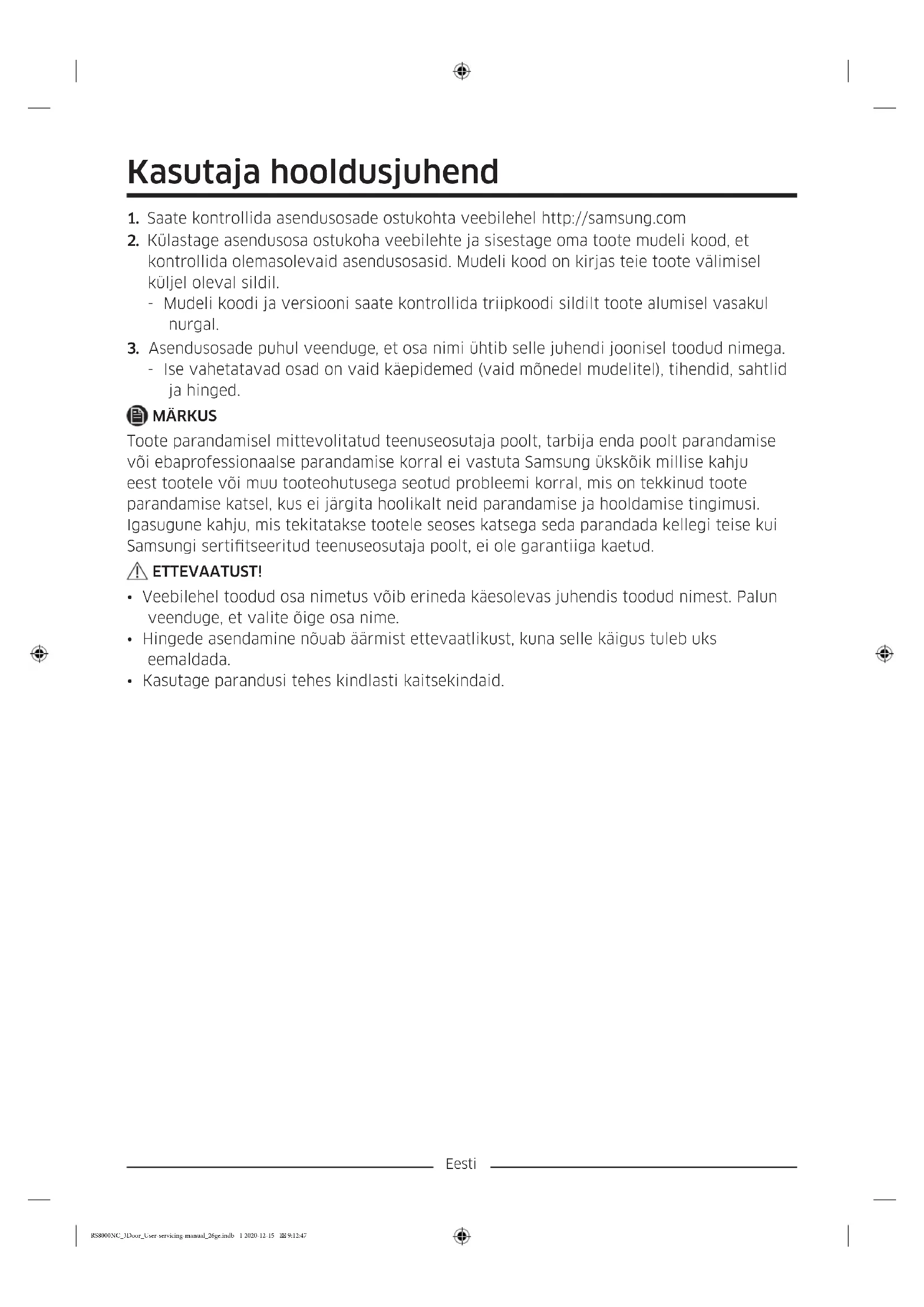

KASUTUSJUHEND RS68N8240SL SAMSUNG

1. Saate kontrollida asendusosade ostukohta veebilehel http://samsung.com

2. Külastage asendusosa ostukoha veebilehte ja sisestage oma toote mudeli kood, et

kontrollida olemasolevaid asendusosasid. Mudeli kood on kirjas teie toote välimisel küljel oleval sildil. - Mudeli koodi ja versiooni saate kontrollida triipkoodi sildilt toote alumisel vasakul nurgal.

3. Asendusosade puhul veenduge, et osa nimi ühtib selle juhendi joonisel toodud nimega.

- Ise vahetatavad osad on vaid käepidemed (vaid mõnedel mudelitel), tihendid, sahtlid ja hinged. MÄRKUS Toote parandamisel mittevolitatud teenuseosutaja poolt, tarbija enda poolt parandamise või ebaprofessionaalse parandamise korral ei vastuta Samsung ükskõik millise kahju eest tootele või muu tooteohutusega seotud probleemi korral, mis on tekkinud toote parandamise katsel, kus ei järgita hoolikalt neid parandamise ja hooldamise tingimusi. Igasugune kahju, mis tekitatakse tootele seoses katsega seda parandada kellegi teise kui Samsungi sertitseeritud teenuseosutaja poolt, ei ole garantiiga kaetud. ETTEVAATUST!

• Veebilehel toodud osa nimetus võib erineda käesolevas juhendis toodud nimest. Palun veenduge, et valite õige osa nime.

• Hingede asendamine nõuab äärmist ettevaatlikust, kuna selle käigus tuleb uks eemaldada.

• Kasutage parandusi tehes kindlasti kaitsekindaid. RS8000NC_3Door_User-servicing-manual_26ge.indb 1 2020-12-15 9:12:47Eesti Külmiku tegelik välimus ja elementide nimekiri võivad erineda sõltuvalt mudelist ja riigist.

01 Ülemine hing 02 Tihend 03 Sahtel 04 Käepidemed (ainult teatud mudelitel) 05 Alumine hing 06 Triipkoodi silt Käepideme asendamine Mudeli nimi näeb välja selline: XXXX**. See, mis tärnide asemel on, võib sõltuvalt mudelist erineda. Tärn(id) mudeli koodis viitavad mudeli variandile ja võivad mudeli koodis asendada (0-9) või (A-Z). ETTEVAATUST!

• Ukse käepidet vahetades olge hoolas, et ukse esiosa mitte kriimustada.

• Suruge käepidemed tugevalt kinnituste külge. Veenduge, et tugede ja ukse vahel ei oleks vahet.

• Käepidet kinnitades keerake kruvid tugevalt kinni.

• Enne toote kasutamist kontrollige, et käepide oleks tugevalt kinni. RS8000NC_3Door_User-servicing-manual_26ge.indb 2 2020-12-15 9:12:47Eesti Vajalikud tööriistad (pole kaasas) Lamepeakruvikeeraja Käepidemete eemaldamine

vastupäeva ja seejärel kallutage seda veidi väljapoole. RS8000NC_3Door_User-servicing-manual_26ge.indb 3 2020-12-15 9:12:48Eesti

3. Tõmmake käepidet õrnalt käega

4. Korrake ülaltoodud samme teise

käepidemega. ETTEVAATUST! Olge ettevaatlik ja ärge kaotage käepidemete uuesti kinnitamiseks vajalikke seibe. Käepidemete kinnitamine

1. Kinnitage käepidemete toed kinnitustele.

2. Suruge käepidemed tugevalt kinnituste

külge. Kontrollige, kas käepidemed on korralikult kinnitatud. MÄRKUS Veenduge, et tugede ja ukse vahel ei oleks vahet. RS8000NC_3Door_User-servicing-manual_26ge.indb 4 2020-12-15 9:12:48Eesti Tihendi asendamine ETTEVAATUST! Veenduge, et paigaldate tihendi tugevalt. Vastasel juhul võib külm õhk külmikust välja tulla. Tihendi eemaldamiseks Avage luuk ja eemaldage tihend ukse küljest. Tihendi asendamiseks Paigaldage külmiku uksele uus tihend. Veenduge, et uue tihendi ja ukse vahel ei oleks vahet. RS8000NC_3Door_User-servicing-manual_26ge.indb 5 2020-12-15 9:12:48Eesti Sahtli asendamine ETTEVAATUST! Kontrollige, et sahtel oleks paigaldamisel õigesti siinidele paigutatud. Universaalsahtli eemaldamiseks Tõstke veidi sahtli esiotsa ja libistage see välja. Köögivilja-/kuivsahtli eemaldamiseks Eemaldage külmikust köögiviljasahtel või sügavkülmikust kuivsahtel.

1. Esmalt eemaldage vajaduse korral

2. Kui teie külmikul on köögivilja-/kuivsahtli

kate (A), siis eemaldage see. Selleks tõmmake kate välja, vajutades samal ajal katte külgedel olevaid klambreid.

3. Tõmmake köögivilja-/kuivsahtel

ettevaatlikult välja. Sahtlite tagasipanek Sahtlite tagasipanek käib nende eemaldamisele vastupidises järjekorras RS8000NC_3Door_User-servicing-manual_26ge.indb 6 2020-12-15 9:12:49Eesti Hinge asendamine Hingede asendamiseks tuleb esmalt uks eemaldada. ETTEVAATUST!

• Olge uksi eemaldades äärmiselt ettevaatlik, kuna uksed on rasked.

• Enne hingede asendamist asetage põrandale pehme alus (näiteks papp), et vältida ukse kriimustamist selle maha asetamisel.

• Kuna hingedega tuleb hoolikalt ümber käia ning nende vahetamiseks on vaja kaht või enamat inimest, soovitame kasutada professionaalset tehnilist teenust.

• Kui te hinge eemaldamisel uksest kinni ei hoia, võib see alla kukkuda ja vigastusi tekitada.

• Veenduge, et võll oleks hingel tugevalt kinni.

• Kontrollige, et hing oleks kapi külge tugevalt kinnitatud.

• Veenduge, et juhtmeühendused oleks õigesti ühendatud.

• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks. HOIATUS!

• Külmiku kallutamiseks/paigaldamiseks on vaja vähemalt kaht inimest.

• Enne uksepoolte vahetamist eemaldage toitejuhe vooluvõrgust. Vajalikud tööriistad (pole kaasas) Ristpeakruvikeeraja Lamepeakruvikeeraja Otsmutrivõti (10 mm) Kuuskantvõti (5 mm) RS8000NC_3Door_User-servicing-manual_26ge.indb 7 2020-12-15 9:12:49Eesti Hingede asendamiseks Veetoru eemaldamine ETTEVAATUST!

• Veenduge, et veevoolikud oleksid ühendatud värvi järgi. (ainult veekraaniga mudelitel)

• Veelekete ennetamiseks tuleb iga veevoolik sisestada lõpuni läbipaistva liitmiku keskjooneni. (ainult veekraaniga mudelitel)

• Veenduge, et veevooliku pealispind poleks kahjustatud. (ainult veekraaniga mudelitel)

1. Tõmmake veetoru külmiku tagakülje

alaservast ette. MÄRKUS Külmiku veetoru on voolik, mis ühendab veevarustustoru külmiku veeltreerimissüsteemi voolikutega.

2. Voolikute eraldamiseks vajutage ja

hoidke läbipaistvat liitmikku (A) all ning eemaldage veevoolik (B). ETTEVAATUST! Ärge rakendage liitmikule liigset jõudu. See võib puruneda. Uste eemaldamine ETTEVAATUST! Nende etappide jooksul võib uks maha või ümber kukkuda ja kahjustusi saada. Õnnetuste vältimiseks olge nende toimingute tegemisel eriti ettevaatlik.

1. Keerake kummagi ukse ülaosas olevad

hingekatted (A) ristpeaga kruvikeerajaga lahti.

2. Avage uksed, et hingi lõdvendada, ja

4. Tõstke klamber ettevaatlikult üles.

MÄRKUS Klambri kahjustamise või enda vigastamise vältimiseks ärge tõstke klambrit jõuga.

5. Klambri eemaldamiseks tõmmake seda.

6. Avage uks 90 kraadi. Hoidke uksest kinni

ja eemaldage hing. ETTEVAATUST! Kui te hinge eemaldamisel uksest kinni ei hoia, võib see alla kukkuda ja vigastusi tekitada. RS8000NC_3Door_User-servicing-manual_26ge.indb 9 2020-12-15 9:12:50Eesti Alumine parempoolne hing

1. Võtke alumine parempoolne hing (pilt 1).

2. Pange alumine parempoolne hing õigesse

kohta (pildid 2, 3).

hing on õigesti paigaldatud, nagu on näidatud piltidel 5, 6. RS8000NC_3Door_User-servicing-manual_26ge.indb 10 2020-12-15 9:12:51Eesti Alumine vasakpoolne hing

1. Võtke alumine vasakpoolne hing (pilt 1) ja

pange see õigesse kohta (pilt 1).

hing on õigesti paigaldatud, nagu on näidatud piltidel 3, 4. RS8000NC_3Door_User-servicing-manual_26ge.indb 11 2020-12-15 9:12:51Eesti Veevoolikute uuesti ühendamine Kui külmik on sissepääsust läbi, ühendage veevoolikud tagasi.

A. Läbipaistva liitmiku keskjoon ETTEVAATUST!

• Veenduge, et veevoolikud oleksid ühendatud värvi järgi.

• Veelekete ennetamiseks tuleb iga veevoolik sisestada lõpuni läbipaistva liitmiku keskjooneni.

• Pärast veevoolikute uuesti ühendamist lükake need kapi alla ja pange need konksu taha. ETTEVAATUST!

• Veenduge, et juhtmeühendused oleks õigesti ühendatud.
