BEDIENUNGSANLEITUNG RS68N8240SL SAMSUNG

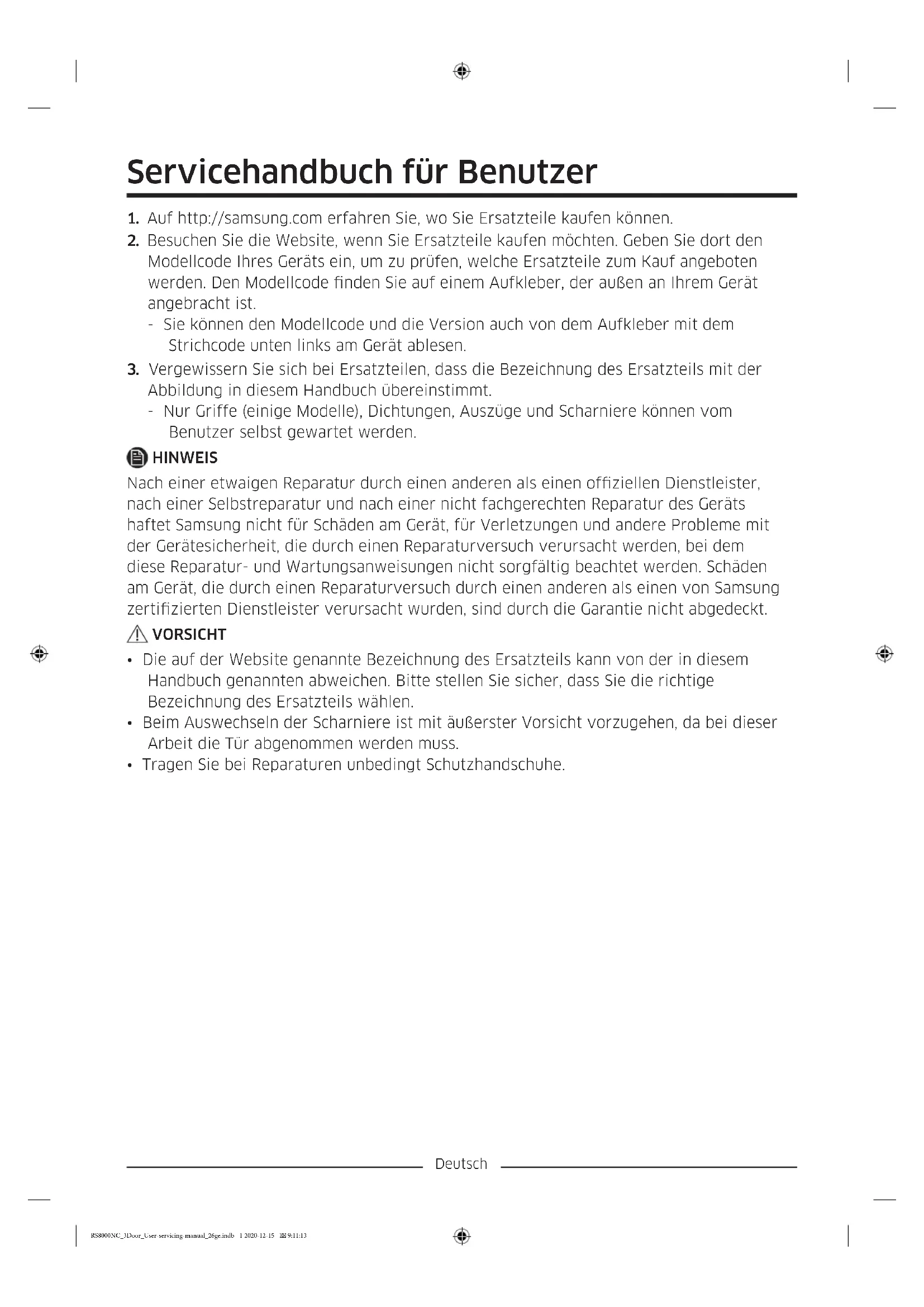

1. Auf http://samsung.com erfahren Sie, wo Sie Ersatzteile kaufen können.

2. Besuchen Sie die Website, wenn Sie Ersatzteile kaufen möchten. Geben Sie dort den

Modellcode Ihres Geräts ein, um zu prüfen, welche Ersatzteile zum Kauf angeboten werden. Den Modellcode nden Sie auf einem Aufkleber, der außen an Ihrem Gerät angebracht ist. - Sie können den Modellcode und die Version auch von dem Aufkleber mit dem Strichcode unten links am Gerät ablesen.

3. Vergewissern Sie sich bei Ersatzteilen, dass die Bezeichnung des Ersatzteils mit der

Abbildung in diesem Handbuch übereinstimmt. - Nur Griffe (einige Modelle), Dichtungen, Auszüge und Scharniere können vom Benutzer selbst gewartet werden. HINWEIS Nach einer etwaigen Reparatur durch einen anderen als einen ofziellen Dienstleister, nach einer Selbstreparatur und nach einer nicht fachgerechten Reparatur des Geräts haftet Samsung nicht für Schäden am Gerät, für Verletzungen und andere Probleme mit der Gerätesicherheit, die durch einen Reparaturversuch verursacht werden, bei dem diese Reparatur- und Wartungsanweisungen nicht sorgfältig beachtet werden. Schäden am Gerät, die durch einen Reparaturversuch durch einen anderen als einen von Samsung zertizierten Dienstleister verursacht wurden, sind durch die Garantie nicht abgedeckt. VORSICHT

• Die auf der Website genannte Bezeichnung des Ersatzteils kann von der in diesem Handbuch genannten abweichen. Bitte stellen Sie sicher, dass Sie die richtige Bezeichnung des Ersatzteils wählen.

• Beim Auswechseln der Scharniere ist mit äußerster Vorsicht vorzugehen, da bei dieser Arbeit die Tür abgenommen werden muss.

• Tragen Sie bei Reparaturen unbedingt Schutzhandschuhe. RS8000NC_3Door_User-servicing-manual_26ge.indb 1 2020-12-15 9:11:13Deutsch Das tatsächliche Aussehen und die mitgelieferten Teile der Kühl-/Gefrierkombination können sich je nach Modell und Land unterscheiden.

01 Oberes Scharnier 02 Dichtung 03 Auszug 04 Handgriffe (nur bestimmte Modelle) 05 Unteres Scharnier 06 Strichcode-Aufkleber Austausch des Handgriffs Die Modellbezeichnung ist wie folgt aufgebaut: XXXX**. Die Sternchen stehen je nach Modell für etwas anderes. Die Sternchen im Modellcode kennzeichnen eine Variante und ersetzen Ziffern (0-9) oder Buchstaben (A-Z) im Modellcode. VORSICHT

• Achten Sie beim Auswechseln des Türgriffs darauf, die Vorderseite der Tür nicht zu zerkratzen.

• Drücken Sie die Griffe fest auf die Halterungen. Stellen Sie sicher, dass zwischen den Stützen und der Tür keine Lücke bleibt.

• Ziehen Sie die Schrauben beim Anbringen des Griffs fest an.

• Prüfen Sie vor Verwendung des Geräts, ob der Griff fest angebracht ist. RS8000NC_3Door_User-servicing-manual_26ge.indb 2 2020-12-15 9:11:13Deutsch Benötigte Werkzeuge (nicht mitgeliefert) Schlitzschraubendreher Befestigen der Griffe

1. Setzen Sie den Schraubendreher in die

untere Bohrung des einen Griffs ein.

2. Drehen Sie den Schraubendreher dann

um 90 Grad gegen den Uhrzeigersinn, und kippen Sie ihn anschließend leicht nach außen. RS8000NC_3Door_User-servicing-manual_26ge.indb 3 2020-12-15 9:11:14Deutsch

3. Ziehen Sie den Griff von Hand vorsichtig

4. Wiederholen Sie die obigen Schritte für

die andere Tür. VORSICHT Seien Sie vorsichtig, damit Sie die Unterlegscheiben nicht verlieren. Sie benötigen sie, um die Griffe wieder anzubringen. Befestigung der Griffe

1. Befestigen Sie die Griffhalterungen an

2. Drücken Sie die Griffe fest auf die

Halterungen. Überprüfen Sie die Griffe und vergewissern Sie sich, dass sie fest sitzen. HINWEIS Stellen Sie sicher, dass zwischen den Stützen und der Tür keine Lücke bleibt. RS8000NC_3Door_User-servicing-manual_26ge.indb 4 2020-12-15 9:11:14Deutsch Austausch der Dichtung VORSICHT Achten Sie darauf, dass Sie die Dichtung sicher befestigen. Andernfalls kann kalte Luft aus dem Kühlschrank austreten. So bauen Sie die Dichtung aus Öffnen Sie die Gerätetür, und entfernen Sie die Dichtung von der Tür. So bauen Sie die neue Dichtung ein Bringen Sie eine neue Dichtung an der Kühlschranktür an. Achten Sie darauf, dass zwischen der neuen Dichtung und der Tür keine Lücke bleibt. RS8000NC_3Door_User-servicing-manual_26ge.indb 5 2020-12-15 9:11:14Deutsch Austausch des Auszugs VORSICHT Stellen Sie sicher, dass der Auszug bei der Montage richtig in die Schiene eingesetzt wird. Entfernen des Mehrzweckschubfachs im Gefrierabteil: Fassen Sie den Auszug auf der Vorderseite an und ziehen Sie ihn nach oben heraus. So entfernen Sie das Gemüse-/Trockenschubfach Entfernen Sie das Gemüsefach aus dem Kühlabteil oder das Trockenfach aus dem Gefrierabteil.

1. Nehmen Sie, wenn nötig, zuerst die

umgebenden Mehrzweckfächer heraus.

2. Entfernen Sie die Abdeckung (A) für das

Gemüsefach/Trockenfach, sofern Ihr Gerät über eine solche verfügt. Dazu ziehen Sie die Abdeckung heraus, während Sie die Clips an den beiden Seiten der Abdeckung gedrückt halten.

3. Ziehen Sie das Gemüsefach/Trockenfach

vorsichtig heraus. Einbauen des Auszugs Gehen Sie beim Einbauen des Auszugs in der umgekehrten Reihenfolge wie beim Ausbauen vor. RS8000NC_3Door_User-servicing-manual_26ge.indb 6 2020-12-15 9:11:15Deutsch Austauschen des Scharniers Um die Scharniere auszutauschen, müssen Sie zuerst die Türen ausbauen. VORSICHT

• Da die Türen schwer sind, ist beim Ausbauen der Türen äußerste Vorsicht geboten.

• Bevor Sie die Scharniere austauschen, legen Sie eine weiche Unterlage, z. B. ein Stück Pappe, auf den Boden. So verhindern Sie, dass die Türen zerkratzt werden, wenn Sie sie abstellen.

• Wir empfehlen Ihnen, einen professionellen technischen Dienstleister einzusetzen, da die Scharniere vorsichtig behandelt und von mindestens zwei Personen ausgetauscht werden müssen.

• Wenn Sie das Scharnier entfernen ohne die Tür zu festzuhalten, kann sie umfallen und Verletzungen verursachen.

• Stellen Sie sicher, dass der Scharnierbolzen fest mit dem Scharnier verbunden ist.

• Prüfen Sie, ob das Scharnier fest mit dem Kühlschrank verbunden ist.

• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.

• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen. WARNUNG

• Zum Kippen/Hinlegen der Kühl-/Gefrierkombination sind mindestens 2 Personen erforderlich.

• Ziehen Sie das Netzkabel ab, bevor Sie die Türen tauschen. Benötigte Werkzeuge (nicht mitgeliefert) Kreuzschlitzschraubendreher Schlitzschraubendreher Steckschlüssel (10 mm) Inbusschlüssel (5 mm) RS8000NC_3Door_User-servicing-manual_26ge.indb 7 2020-12-15 9:11:15Deutsch So bauen Sie die neuen Scharniere ein Trennen des Wasseranschlusses VORSICHT

• Achten Sie beim Anschließen der Wasserschläuche darauf, dass die Farben passen. (nur für das Modell mit Wasserspender)

• Um Wasseraustritt zu verhindern, muss jeder Wasserschlauch vollständig in die Mitte der transparenten Kupplung hineingeschoben. (nur für das Modell mit Wasserspender)

• Stellen Sie sicher, dass der Wasserschlauch nicht beschädigt ist. (nur für das Modell mit Wasserspender)

1. Ziehen Sie die Wasserleitung hinten an

der Seite des Kühlschranks heraus und nach vorn. HINWEIS Die Wasserleitung der Kühl-/ Gefrierkombination ist eine Wasserzirkulationsleitung, die das Wasserrohr der Frischwasserquelle mit den aus dem Wasserltersystem der Kühl-/ Gefrierkombination kommenden Schläuchen verbindet.

2. Um die Schläuche zu trennen, drücken Sie

auf die transparente Kupplung (A) und lösen Sie den Wasserschlauch (B). VORSICHT Vermeiden Sie übermäßige Krafteinwirkung auf die Kupplung. Sie könnte beschädigt werden. Ausbauen der Türen VORSICHT Die Tür kann in jedem dieser Schritte hinfallen und beschädigt werden. Gehen Sie bei diesen Schritten besonders vorsichtig vor, um Unfälle zu vermeiden.

1. Schrauben Sie die Scharnierabdeckungen

(A) an der Oberseite jeder Tür mit einem Kreuzschraubenzieher ab.

2. Öffnen Sie die Türen, um die Scharniere

zu lösen und entfernen Sie die Scharnierabdeckungen. Schließen Sie die Türen, nachdem die Abdeckungen entfernt wurden. RS8000NC_3Door_User-servicing-manual_26ge.indb 8 2020-12-15 9:11:16Deutsch

3. Trennen Sie die Verbindung zum

4. Heben Sie die Klemme vorsichtig an.

HINWEIS Um Schäden an der Klemme oder Verletzungen zu vermeiden, heben Sie die Klemme nicht mit Gewalt an.

5. Ziehen Sie die Klemme zu Entfernen

6. Öffnen Sie die Tür im 90 Grad-Winkel.

Halten Sie die Tür fest und entfernen Sie das Scharnier. VORSICHT Wenn Sie das Scharnier entfernen ohne die Tür zu festzuhalten, kann sie umfallen und Verletzungen verursachen. RS8000NC_3Door_User-servicing-manual_26ge.indb 9 2020-12-15 9:11:16Deutsch Unteres rechtes Scharnier

1. Fassen Sie das untere rechte Scharnier

2. Setzen Sie das untere rechte Scharnier an

die richtige Stelle (Bilder 2,3)

3. Setzen Sie das untere rechte Scharnier in

die Bohrungen ein und ziehen Sie die drei Schrauben fest (Bilder 4, 5).

4. In Abbildung 5 und 6 ist das richtig

montierte Scharnier unten rechts dargestellt. RS8000NC_3Door_User-servicing-manual_26ge.indb 10 2020-12-15 9:11:17Deutsch Unteres linkes Scharnier

1. Fassen Sie das untere linke Scharnier

(Bild 1) und setzen Sie es an die richtige Stelle (Bild 1)

2. Setzen Sie das untere linke Scharnier in

die Bohrungen ein und ziehen Sie die drei Schrauben fest (Bilder 2, 3).

3. In Abbildung 3 und 4 ist das richtig

montierte Scharnier unten links dargestellt). RS8000NC_3Door_User-servicing-manual_26ge.indb 11 2020-12-15 9:11:17Deutsch Schließen Sie die Wasserschläuche wieder an. Schließen Sie die Wasserschläuche wieder an, sobald der Kühlschrank die Türöffnung passiert hat.

A. Mitte der transparenten Kupplung VORSICHT

• Achten Sie beim Anschließen der Wasserschläuche darauf, dass die Farben passen.

• Um Wasseraustritt zu verhindern, muss jeder Wasserschlauch vollständig in die Mitte der transparenten Kupplung hineingeschoben.

• Nachdem Sie die Wasserschläuche wieder angeschlossen haben, schieben Sie sie unter das Gehäuse und ordnen Sie sie auf dem Haken an. VORSICHT

• Stellen Sie sicher, dass die Kabelverbinder richtig angeschlossen sind.

• Achten Sie beim Befestigen der oberen Abdeckung darauf, die Kabel nicht zu beschädigen. RS8000NC_3Door_User-servicing-manual_26ge.indb 12 2020-12-15 9:11:17Nederlands Onderhoudshandleiding voor gebruikers
