NÁVOD K OBSLUZE RS68N8240SL SAMSUNG

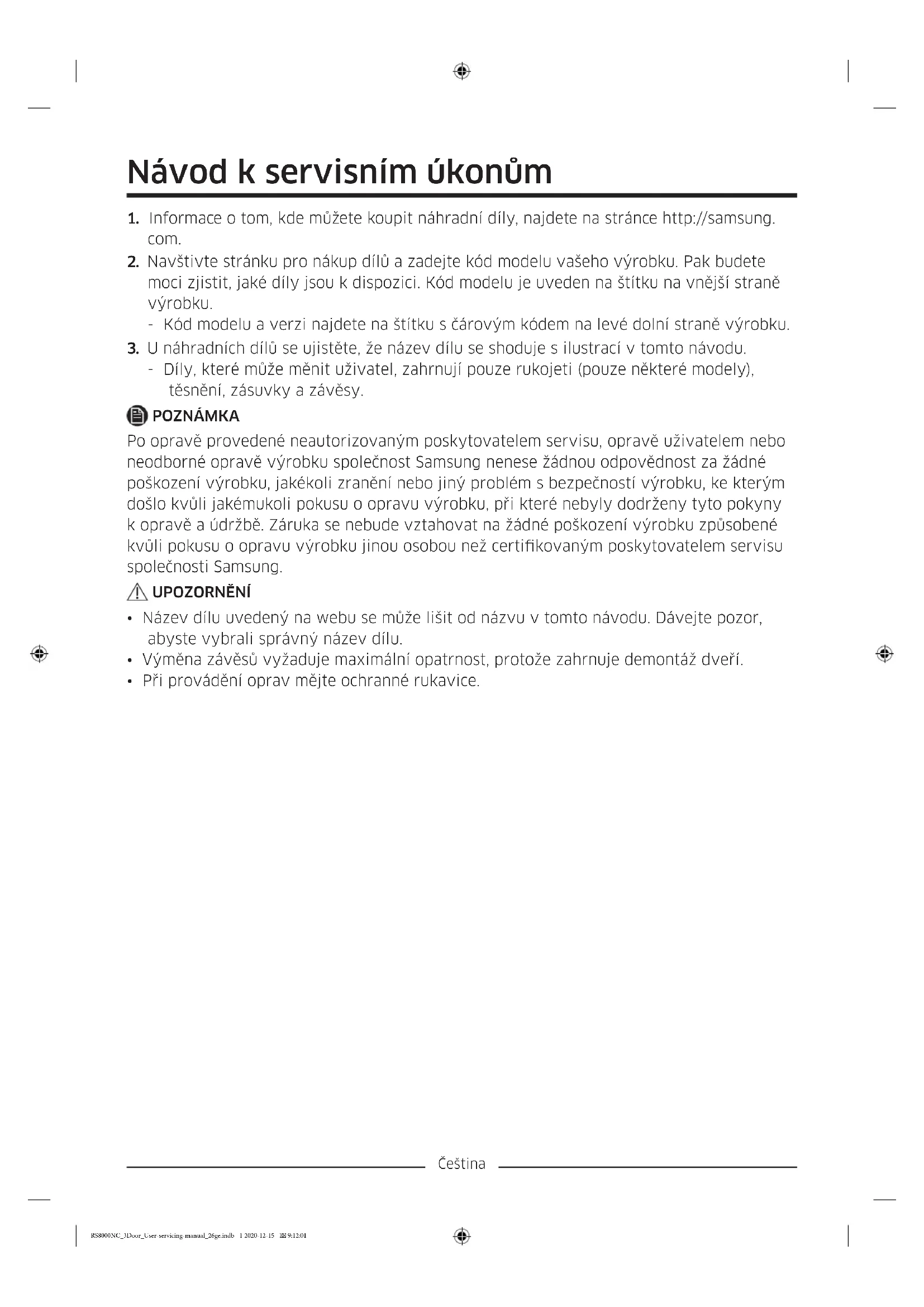

1. Informace o tom, kde můžete koupit náhradní díly, najdete na stránce http://samsung.

2. Navštivte stránku pro nákup dílů a zadejte kód modelu vašeho výrobku. Pak budete

moci zjistit, jaké díly jsou k dispozici. Kód modelu je uveden na štítku na vnější straně výrobku. - Kód modelu a verzi najdete na štítku s čárovým kódem na levé dolní straně výrobku.

3. U náhradních dílů se ujistěte, že název dílu se shoduje s ilustrací v tomto návodu.

- Díly, které může měnit uživatel, zahrnují pouze rukojeti (pouze některé modely), těsnění, zásuvky a závěsy. POZNÁMKA Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě výrobku společnost Samsung nenese žádnou odpovědnost za žádné poškození výrobku, jakékoli zranění nebo jiný problém s bezpečností výrobku, ke kterým došlo kvůli jakémukoli pokusu o opravu výrobku, při které nebyly dodrženy tyto pokyny k opravě a údržbě. Záruka se nebude vztahovat na žádné poškození výrobku způsobené kvůli pokusu o opravu výrobku jinou osobou než certikovaným poskytovatelem servisu společnosti Samsung. UPOZORNĚNÍ

• Název dílu uvedený na webu se může lišit od názvu v tomto návodu. Dávejte pozor, abyste vybrali správný název dílu.

• Výměna závěsů vyžaduje maximální opatrnost, protože zahrnuje demontáž dveří.

• Při provádění oprav mějte ochranné rukavice. RS8000NC_3Door_User-servicing-manual_26ge.indb 1 2020-12-15 9:12:01Čeština Skutečný vzhled a součásti chladničky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházíte, lišit.

01 Horní závěs 02 Těsnění 03 Zásuvka 04 Rukojeti (pouze vybrané modely) 05 Spodní závěs 06 Štítek s čárovým kódem Výměna rukojeti Název modelu vypadá následovně: XXXX**. To, co symbolizují hvězdičky, se může u jednotlivých modelů lišit. Hvězdičky v kódu modelu značí variantu modelu a v kódu modelu mohou nahrazovat číslice (0–9) nebo písmena (A–Z). UPOZORNĚNÍ

• Při výměně rukojeti dveří dávejte pozor, abyste přední stranu dveří nepoškrábali.

• Pevně zatlačte rukojeti na sloupcích. Ujistěte se, že mezi sloupky a dveřmi není žádná mezera.

• Při nasazování rukojeti pevně utáhněte šrouby.

• Před použitím výrobku zkontrolujte, že je rukojeť pevně připojena. RS8000NC_3Door_User-servicing-manual_26ge.indb 2 2020-12-15 9:12:01Čeština Potřebné nářadí (není v dodávce) Plochý šroubovák Demontáž rukojetí

1. Vložte plochý šroubovák do spodního

2. Otočte šroubovákem o 90 stupňů proti

směru hodinových ručiček a poté jej mírně nakloňte směrem ven. RS8000NC_3Door_User-servicing-manual_26ge.indb 3 2020-12-15 9:12:02Čeština

3. Rukou opatrně vytáhněte rukojeť ven

4. Výše uvedené kroky opakujte i u druhé

rukojeti. UPOZORNĚNÍ Dávejte pozor, abyste neztratili podložky, jsou vyžadovány k opětovnému připojení rukojeti. Upevnění rukojetí

1. Upevněte podložky rukojetí k držákům.

2. Pevně zatlačte rukojeti na sloupcích.

Rukojeti zkontrolujte a přesvědčte se, že jsou pevně připojeny. POZNÁMKA Ujistěte se, že mezi sloupky a dveřmi není žádná mezera. RS8000NC_3Door_User-servicing-manual_26ge.indb 4 2020-12-15 9:12:02Čeština Výměna těsnění UPOZORNĚNÍ Těsnění pevně přitlačte. V opačném případě by mohl z chladničky unikat chladný vzduch. Sejmutí těsnění Otevřete dveře a sejměte těsnění ze dveří. Výměna těsnění Nasaďte nové těsnění na dveře chladničky. Ujistěte se, že mezi novým těsněním a dveřmi není žádná mezera. RS8000NC_3Door_User-servicing-manual_26ge.indb 5 2020-12-15 9:12:03Čeština Výměna zásuvky UPOZORNĚNÍ Během sestavení zkontrolujte, že je zásuvka řádně zasunuta ve vodicích drážkách. Vytažení víceúčelové zásuvky Mírně zvedněte předek zásuvky a vysuňte ji. Vytažení zásuvky na zeleninu/suché zásuvky Vytažení zásuvky na zeleninu z chladničky nebo suché zásuvky z mrazničky.

1. Je-li to nezbytné, vytáhněte nejprve

okolní víceúčelové zásuvky.

2. Pokud vaše chladnička obsahuje kryt (A)

pro zásuvku na zeleninu nebo suchou zásuvku, sejměte kryt. Za tímto účelem uchopte svorky na obou stranách krytu a kryt vysuňte.

3. Opatrně vytáhněte zásuvku na zeleninu /

suchou zásuvku. Zpětné nasazení zásuvek Nasazení zásuvek probíhá v opačném pořadí kroků postupu pro jejich vyjmutí. RS8000NC_3Door_User-servicing-manual_26ge.indb 6 2020-12-15 9:12:03Čeština Výměna závěsu Při výměně závěsů je třeba nejprve demontovat dveře. UPOZORNĚNÍ

• Při demontáži dveří buďte velmi opatrní, protože dveře jsou těžké.

• Před výměnou závěsů dejte na podlahu měkkou podložku, například lepenku, abyste předešli poškrábání dveří, když je položíte na zem.

• Protože se závěsy je třeba zacházet opatrně a musí je vyměňovat minimálně dvě osoby, doporučujeme zavolat si pracovníka odborného servisu.

• Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění.

• Ujistěte se, že dřík je k závěsu pevně připojen.

• Zkontrolujte, že je závěs pevně připojen ke skříni.

• Ujistěte se, že jsou konektory kabelů správně připojeny.

• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili. VÝSTRAHA

• Při naklápění/pokládání chladničky je nutná účast minimálně 2 osob.

• Před obrácením směru otvírání dveří odpojte síťový kabel. Potřebné nářadí (není v dodávce) Křížový šroubovák Plochý šroubovák Nástrčný klíč (10 mm) Inbusový klíč (5 mm) RS8000NC_3Door_User-servicing-manual_26ge.indb 7 2020-12-15 9:12:03Čeština Výměna závěsů Odpojení vodovodního potrubí UPOZORNĚNÍ

• Zkontrolujte, že jsou vodní hadice připojeny podle odpovídajících barev. (Pouze u modelu s dávkovačem)

• Abyste zabránili únikům vody, musí být všechny vodní hadice zcela zasunuty do středu průhledné spojky. (Pouze u modelu s dávkovačem)

• Ujistěte se, že povrch vodní hadice není poškozen. (Pouze u modelu s dávkovačem)

1. Ze spodní části na zadní straně

chladničky vytáhněte vodní potrubí směrem dopředu. POZNÁMKA Vodovodní potrubí chladničky je vodovodní cirkulační potrubí, které spojuje vodovodní potrubí zdroje vody s hadicemi vodního ltračního systému chladničky.

2. Pro odpojení hadic stlačte a podržte

průhlednou spojku (A) a odpojte vodní hadici (B). UPOZORNĚNÍ Na spojku nevyvíjejte nadměrnou sílu. Mohla by se zlomit. Demontáž dveří UPOZORNĚNÍ Během kteréhokoli z popisovaných kroků mohou dveře vypadnout či spadnout a poškodit se. Aby nedošlo k žádné nehodě, provádějte následující kroky s krajní opatrností.

1. Pomocí křížového šroubováku

demontujte kryty závěsu (A) na horní straně jednotlivých dveří.

2. Otevřete dveře pro uvolnění závěsů

a odstraňte kryty závěsů. Poté dveře zavřete. RS8000NC_3Door_User-servicing-manual_26ge.indb 8 2020-12-15 9:12:04Čeština

3. Odpojte elektrický svazek.

4. Opatrně zvedněte přídržnou svorku.

POZNÁMKA Aby nedošlo k poškození přídržné svorky nebo zranění, nezvedejte přídržnou svorku příliš velkou silou.

5. Vytáhněte přídržnou svorku.

6. Otevřete dveře o 90 stupňů. Držte dveře

a současně demontujte závěs. UPOZORNĚNÍ Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění. RS8000NC_3Door_User-servicing-manual_26ge.indb 9 2020-12-15 9:12:05Čeština Závěs vpravo dole

1. Vezměte závěs vpravo dole (obrázek 1)

2. Umístěte závěs vpravo dole na správné

místo (obrázky 2 a 3)

3. Pomocí tří šroubů připevněte závěs

vpravo dole (obrázky 4, 5).

4. Správně sestavený závěs vpravo dole je

zobrazen na obrázcích 5, 6. RS8000NC_3Door_User-servicing-manual_26ge.indb 10 2020-12-15 9:12:05Čeština Závěs vlevo dole

1. Vezměte závěs vlevo dole (obrázek 1) a

umístěte jej na správné místo (obrázek 1)

2. Pomocí tří šroubů připevněte závěs vlevo

3. Správně sestavený závěs vlevo dole je

zobrazen na obrázcích 3, 4. RS8000NC_3Door_User-servicing-manual_26ge.indb 11 2020-12-15 9:12:06Čeština Opětovné připojení vodních hadic Jakmile chladnička prošla přes vstup, znovu připojte vodní hadice.

A. Střed průhledné spojky UPOZORNĚNÍ

• Zkontrolujte, že jsou vodní hadice připojeny podle odpovídajících barev.

• Abyste zabránili únikům vody, musí být všechny vodní hadice zcela zasunuty do středu průhledné spojky.

• Po opětovném připojení vodních hadic je zatlačte pod skříň a zavěste je na háček. UPOZORNĚNÍ

• Ujistěte se, že jsou konektory kabelů správně připojeny.

• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili. RS8000NC_3Door_User-servicing-manual_26ge.indb 12 2020-12-15 9:12:06Slovenčina Používateľská servisná príručka
