MANUALE UTENTE RS68N8240SL SAMSUNG

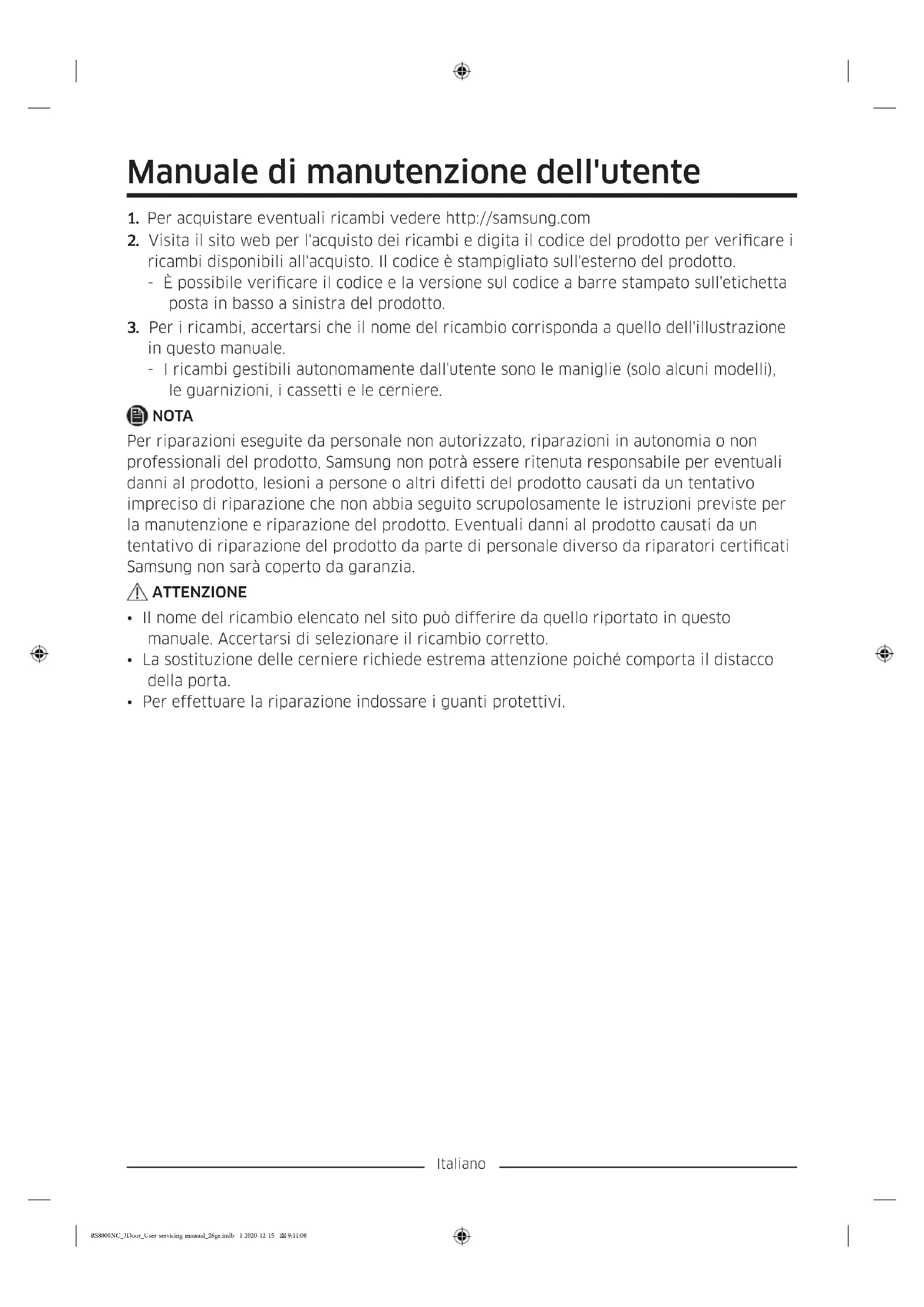

1. Per acquistare eventuali ricambi vedere http://samsung.com

2. Visita il sito web per l'acquisto dei ricambi e digita il codice del prodotto per vericare i

ricambi disponibili all'acquisto. Il codice è stampigliato sull'esterno del prodotto. - È possibile vericare il codice e la versione sul codice a barre stampato sull'etichetta posta in basso a sinistra del prodotto.

3. Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione

in questo manuale. - I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli), le guarnizioni, i cassetti e le cerniere. NOTA Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non professionali del prodotto, Samsung non potrà essere ritenuta responsabile per eventuali danni al prodotto, lesioni a persone o altri difetti del prodotto causati da un tentativo impreciso di riparazione che non abbia seguito scrupolosamente le istruzioni previste per la manutenzione e riparazione del prodotto. Eventuali danni al prodotto causati da un tentativo di riparazione del prodotto da parte di personale diverso da riparatori certicati Samsung non sarà coperto da garanzia. ATTENZIONE

• Il nome del ricambio elencato nel sito può differire da quello riportato in questo manuale. Accertarsi di selezionare il ricambio corretto.

• La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco della porta.

• Per effettuare la riparazione indossare i guanti protettivi. RS8000NC_3Door_User-servicing-manual_26ge.indb 1 2020-12-15 9:11:08Italiano Le immagini effettive e le parti dei componenti forniti del frigorifero possono variare in base al modello ed al paese di acquisto.

01 Cerniera superiore 02 Guarnizione 03 Cassetto 04 Maniglie (solo modelli che ne sono dotati) 05 Cerniera inferiore 06 Etichetta con codice a barre Sostituzione della maniglia Il nome del modello ha questa forma: XXXX**. Il valore degli asterischi può variare in basso al modello. Gli asterischi nel codice dei modelli indicano una variante ed i caratteri o numeri sostitutivi possono essere (0-9) oppure (A-Z) nel codice del modello. ATTENZIONE

• Durante la sostituzione delle maniglia degli sportelli, prestare attenzione a non grafare il frontale della porta.

• Premere saldamente le maniglie sui supporti. Accertarsi che non vi sia spazio tra i supporti delle maniglie e la porta.

• Nel ssaggio delle maniglie, serrare con forza le viti.

• Prima di usare il prodotto vericare che la maniglia sia ssata saldamente. RS8000NC_3Door_User-servicing-manual_26ge.indb 2 2020-12-15 9:11:08Italiano Strumenti necessari (non forniti) Cacciavite piatto Per staccare le maniglie

1. Inserire il cacciavite piatto nel foro

inferiore di una maniglia.

2. Ruotare il cacciavite di 90 gradi ed

4. Ripetere la procedura per la seconda

maniglia. ATTENZIONE Prestare attenzione a non perdere le rondelle necessarie per rimontare le maniglie. Per ssare le maniglie

1. Fissare i supporti delle maniglie sulle

2. Premere saldamente le maniglie sui

supporti. Controllare e assicurarsi che le maniglie siano saldamente ssate. NOTA Accertarsi che non vi sia spazio tra i supporti delle maniglie e la porta. RS8000NC_3Door_User-servicing-manual_26ge.indb 4 2020-12-15 9:11:09Italiano Sostituzione della guarnizione ATTENZIONE Accertarsi di ssare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe fuoriuscire aria fredda. Per rimuovere la guarnizione Aprire la porta e rimuovere la guarnizione. Sostituire la guarnizione Montare la nuova guarnizione alla porta. Accertarsi che non vi sia spazio tra la nuova guarnizione e la porta. RS8000NC_3Door_User-servicing-manual_26ge.indb 5 2020-12-15 9:11:10Italiano Sostituire un cassetto ATTENZIONE Vericare che il cassetto sia correttamente inserito nella guida durante il montaggio. Per rimuovere il cassetto multifunzione Sollevare delicatamente la parte anteriore del cassetto ed estrarlo. Per rimuovere il cassetto per alimenti secchi dal freezer Rimuovere il cassetto verdure dal frigorifero o il cassetto per alimenti secchi dal freezer.

1. Innanzitutto rimuovere i cassetti

multifunzione se necessario.

2. Se il frigorifero è dotato di un coperchio

(A) per lo scomparto verdure/cassetto per alimenti secchi, rimuoverlo. Per farlo, far scorrere il coperchio premendo verso il basso i fermi su ambo i lati del coperchio.

3. Estrarre delicatamente il cassetto delle

verdure/alimenti secchi. Per rimontare i cassetti Rimontare i cassetti seguendo l'ordine contrario seguito per la rimozione. RS8000NC_3Door_User-servicing-manual_26ge.indb 6 2020-12-15 9:11:10Italiano Sostituzione delle cerniere Per sostituire le cerniere, rimuovere prima la porta. ATTENZIONE

• Durante la rimozione delle porte, prestare estrema attenzione poiché sono pesanti.

• Prima di sostituire le cerniere, appoggiare qualcosa di morbido o del cartone sul pavimento per evitare di grafare la porta nell'appoggiarla.

• Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più persone, si consiglia di chiamare un servizio di assistenza professionale.

• Rimuovendo la cerniera senza trattenere la porta, la porta potrebbe cadere e ferire qualcuno.

• Accertarsi che il perno sia saldamente ssato alla cerniera.

• Vericare che la cerniera sia ssata saldamente all'armadio.

• Assicurarsi che i connettori siano collegati correttamente.

• Prestare attenzione a non danneggiare i li elettrici nel ssare il coperchio superiore. AVVERTENZA

• L'inclinazione/distensione del frigorifero richiede l'intervento minimo di due persone.

• Scollegare il cavo di alimentazione prima di invertire le porte. Strumenti necessari (non forniti) Cacciavite a croce Cacciavite piatto Chiave a bussola (10 mm) Chiave a brugola (5 mm) RS8000NC_3Door_User-servicing-manual_26ge.indb 7 2020-12-15 9:11:10Italiano Per sostituire le cerniere Scollegare il tubo dell'acqua. ATTENZIONE

• Assicurarsi che i tubi dell'acqua siano collegati rispettando le colorazioni. (solo per modelli con dispenser).

• Per evitare eventuali perdite, ogni tubo dell'acqua deve essere inserito completamente no al centro dell'accoppiatore trasparente (solo per modelli con dispenser).

• Accertarsi che la supercie del tubo dell'acqua non sia danneggiata (solo per modelli con dispenser).

1. Dalla parte posteriore in fondo del

frigorifero, estrarre il tubo dell'acqua verso avanti. NOTA La tubazione del frigorifero è una tubazione a circolazione d'acqua che collega la mandata dell'acqua con il sistema di ltraggio del frigorifero.

2. Per scollegare le tubazioni, tenere

premuto l'accoppiatore trasparente (A) e staccare la tubazione dell'acqua (B). ATTENZIONE Non applicare una forza eccessiva sull'accoppiatore. Potrebbe rompersi. Staccare le porte ATTENZIONE Le porte potrebbero cadere danneggiandosi durante una della fasi successive. Al ne di prevenire un incidente, prestare la massima cautela durante l'esecuzione dei passaggi successivi.

1. Usare un cacciavite a croce per svitare i

copri cerniera (A) situati sulla sommità di ogni porta.

2. Aprire le porte per allentare le cerniere e

rimuoverne i coperchi. Una volta rimossi i coperchi, chiudere le porte. RS8000NC_3Door_User-servicing-manual_26ge.indb 8 2020-12-15 9:11:11Italiano

3. Scollegare i collegamenti elettrici.

4. Sollevare delicatamente il fermo.

NOTA Al ne di prevenire eventuali danni al fermo o provocare ferite, non sollevare il fermo con forza.

5. Tirare il fermo per rimuoverlo.

6. Aprire la porta di 90 gradi. Trattenendo la

porta rimuovere la cerniera. ATTENZIONE Rimuovendo la cerniera senza trattenere la porta, la porta potrebbe cadere e ferire qualcuno. RS8000NC_3Door_User-servicing-manual_26ge.indb 9 2020-12-15 9:11:11Italiano Cerniera inferiore destra

1. Prendere la cerniera inferiore destra

2. Inserire la cerniera inferiore destra nel

posto corretto (gure 2 e 3)

3. Fissare la cerniera inferiore destra con le

tre viti nei fori predisposti (gure 4 e 5).

1. Prendere la cerniera inferiore sinistra

(gura 1) e inserirla nel posto corretto (gura 1)

2. Fissare la cerniera inferiore sinistra con le

tre viti nei fori predisposti (gure 2, 3).

3. Cerniera inferiore sinistra correttamente

montata (gure 3 e 4). RS8000NC_3Door_User-servicing-manual_26ge.indb 11 2020-12-15 9:11:13Italiano Ricollegare i tubi dell'acqua Una volta fatto passare il frigorifero dalla porta, ricollegare i tubi dell'acqua.

A. Centro del giunto trasparente ATTENZIONE

• Assicurarsi che i tubi dell'acqua siano collegati rispettando le colorazioni

• Per evitare eventuali perdite, ogni tubo dell'acqua deve essere inserito completamente no al centro dell'accoppiatore trasparente

• Dopo aver collegato i tubi dell'acqua, spingerli sotto l'armadiatura e disporli sul gancio. ATTENZIONE

• Assicurarsi che i connettori siano collegati correttamente.

• Prestare attenzione a non danneggiare i li elettrici nel ssare il coperchio superiore. RS8000NC_3Door_User-servicing-manual_26ge.indb 12 2020-12-15 9:11:13Deutsch Servicehandbuch für Benutzer
