BRUKSANVISNING GSC 2.8 Professional BOSCH

Allmanna sakerhetsanvisningar for elverktyg

VARNING

Läs alla sakerhetsvarningar, instruktioner och specifikationer

som tillhandahalls med detta elverktyg. Fel som uppSTAR till foljd av att instruktionerna nedan inte foljts kan ansaka elstot, brand och/eller allvarlga personskador.

Forvara alla varninger och anvisninger for framtida bruk. Begreppet Elverktyg hanfor sig till natrivna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).

Häll ditt arbetsomrade rent och väl upplyst. Ostadade och mörka areor ökar olycksriskeen.
Använd inte elverktyget i explosionsfarliga omgivningar naret det t.ex. finns brännbara vätskor, gaser aller damm. Elverktygen alstrar gnistor som kan anteanda dammet aller gaserna.
Häll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störsvä obehöriga personer kan du förlora kontrollen über elverktyget.

Elektrisk sakerhet

Elverktygets stickpropp maste passa till vagguttaget. Stickproppen farr absolut inte forandras. Anvand inte adapterkontakter tillsammans med skyddsjordade elverktyg.Oforandrade stickproppar och passande vagguttag reducerar risken for elstot.
Undvik kroppskontakt med jordade ytor som t. ex ror, varmeelement, spisar och kylskap. Det finns en storre risk for elstot om din kropp ar jordad.
Skydda elverktyg mot regn och vata. Tranger vatten in iett elverktyg okar risken for elstot.
Missbruka inte natsladden. Använd inte natsladden for attbara erler hänga upp elverktyget och inte Heller for att dra stickproppen ur vagguttaget. Skadade ellter tilltrasslade ledninger okar risken for elstot.
När du arbetar med ett elverktyg utomhus använd endast forlängningssladdar som ar avsedda for utomhusbruk. Om en lamplig forlängningssladd for utomhusbruk används minskar risken for elstöt.
Användett felstromsskyddomdetinteär mollygt att undvikaatt elverktyget anvandsifuktig miljo. Felstromsskyddet minskar risken for elstot.

Personsakerhet

Var uppmarksam, kontrollera vad du gör och använd elverktyget med fornuft. Använd inte ett elverktyg Near du ar trott aller om du ar paverkad av droger, alcohohel erer mediciner. Under anvandning av elverktyg kan aven en kort ouppmarksamhet leda till allvarliga kroppsskador.

Anvand personlig skyddsutrusting. Anvand alltid skyddsglasogon. Anvandning av personlig skyddsutrusting, som t. ex. damftermask, halkfria sakerhetsskor, skyddshjalm och horselskydd, som ar anpassade for anvandningsomraret, reducerar risken for kroppsskada.
Undvik oavsiklig igangsattning. Kontrollera att elverktyget ar frankopplat innan du ansluter stickproppen til vagguttaget och/eller ansluter/tar bort batteriet, tar upp erlar ber elverktyget. Om du bar elverktyget med fingret pa stromstallaren ell ansluter pakopplat elverktyg till natstrommen kan olycka uppsta.
Ta bort alla installningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg ell en nyckel i en roterande component kan medfora kroppsskada.
Undvik onormala kroppsställningar. Set till att du alltid stär stadigt och häller balansen. I detta fall kan du lättare kontrollera elverktyget ioväntade situationer.
Bär lämpiga arbetskläder. Bär inte lost hängande kläder eller smycken. Håll haret och kläderna borta frän rörliga delar. Lõst hängande kläder, langt帽子 och smycken kan dras in av roterande delar.
När elverktyg används med dammsugnings- och -uppsamlingsutrustning, se till att dessa ar ratt monterade och används på korrekt satt. Användning av dammutsugning minskar de risker damm orsakar.
Lát inte vanan att ofta använda verktygen góra att du blir slarvig och ignorerar verktygets sakerhetsprinciper. En vardslos Åtgård kan leda till allvarlig personskada inom brakdelen av en sekund.

Korrekt användning och hantering av elverktyg

Overbelasta inte elverktyget. Anvand ratt elverktyg for det jobb du tanker gora. Med ett lampligt elverktyg kan du arbeta bättre och säkrare inom angivet effektomrade.
Ett elverktyg med defekt stromstallare fär inte langre användas. Ett elverktyg som inte kan koplas in uller ur ar farligt och maste repareras.
Dra stickproppen ur vagguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställninger utfors, tillbehördsdelar byts ut aller elverktyget lagras. Denna skyddsätgård forhindrar oavsiktlig inkoppling av elverktyget.
Forvara elverktygen oatkomlga for barn. Lat elverktyget inte anvandas av personer som inte ar fortrogna med dess anvandingller inte latentenna anvising.Elverktygen ar farliga om de anvands av oerfarna personer.
Underhall elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga componenter fungerar felfritt och inte kärvar, att componenter inte brustit aller skadats och kontrollera orsaker som kan leda till att elverktygets Funktioner paverkas menligt. Låt skadade delar repareras innan elverktyget tas iBruk. Mänga olyckor orsakas av däligt sköttä elverktyg.

Häll skärverktygen skarpa och rena. Omsorgsfullt sköttta skärverktyg med skarpa eggarkommen inte sä lätt i kläm och gär lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används pääett satt som det inte ar avsett for kan farliga situationer uppsta.
Häll handtag och greppytor torra, rena och fria frän olja och fett. Hala handtag och greppytor ger ingen saker hantering och kontroll over verktyget i oväntade situationer.

Omsorgsfull hantering och användning av sladdlosa elverktyg

Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som ar avsedd for en visst typ av batterier anvands for andra batterityper finns risk for brand.
Använd endast batterier som ar avsedda for aktuellt elverktyg. Används andra batterier finns risk for kroppsskada och brand.
Häll gem, mynt, nycklar, spikar, skruvar och andra små metallfremål avständ frän reservbatterier for att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
Om batteriet anvands på fel satt finns risk for att vatska rinner ur batteriet. Undvik kontakt med vatskan. Vid oavsiktlig kontakt spelà med vatten. Om vatska kommer i kontakt med ögonen uppsök dessutom lakare. Batterivatskan kan medfora hudirritation och brännskada.
Anvand inte batteriet aller verktyg som ar skadade aller modifierade. Skadade aller modifierade batterier kan bete sig ovantat vilket leder till brand, explosion ell risk for persorskador.
Exponera inte ett batteri aller verktyg for brand aller for hog temperatur. Exponering for brand ellertemperaturer over 130^ kan leda till explosion.
Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanfor det temperaturomfang som specificeras i instruktionerna. En olamplig laddning eller en laddning vid en temperatur som ligger utanfor det specificerade omraret kan skada batteriet och öka brandrisken.

Service

Lat endast kualificerad facpersonal reparera elverktyget och endast med originalreservdilar.Detta garantarerattelverktygetssakerhetupprathalls.
Utfor aldrig service paskadade batterier. Service pa batterier far endast utforas av tilverkaren ellerauktoriserade tjansteleverantorer.

Sakerhetsanvisningar for platsaxar

Elverktyget ar inte avsett for stationär drift. Det fär t.ex. inte skruvas fast iett skrustycke erler fasasi en arbetsbank.
Arbeta bara med monterad spanavvisare. Kontrollera sa att spanavvisaren inte ar skadder ell bjo.d.Vid arbete utan resp.med skadad spanavvisare finns risk for personskador.Lat en auktoriserad Bosch-servicestation genast byta ut en skadad spanavvisare.
Använd skyddshandskar vid arbetet och var speziellt uppmärksam på natakeln. Kontrollera att skurna plåtdelar inte BOJS i Riktning mot kroppen eller natakeln. Det finns vasst skagg pa de skurna plātarna där du kan skada dig aller natakeln. Tryck i förekommende fall bort plåtdelar, som böjer sig, frän kroppen aller natakeln.
Använd skyddshandskar vid arbetet. Kontrolera att skurna platdelar inte bois i riktning mot kroppen eller natakabeln. Det finns vasst skagg pa de skurna platarna dar du kan skada dig. Tryck i forekommande fall bort platdelar, som bojer sig, fran kroppen aller natakabeln med hjälp av handskar.
Vid skador och felaktig användning av batteriet kan angior trada ut. Batteriet kan börj brinna eller explodera. Tillfor friskluft och kontakta lakare vid besvar. Angorna kan leda till irritation i andningsvagarna.
Oppna inte batteriet. Detta kan leda till kortslutning.
Batteriet kan skadas av vassa foremal som t.ex. spikar eller skruvmejslar erler grund av yttre paverkan. En intern kortslutng kan uppsta och rok, explosion erler overhetting kan forekomma hos batteriet.
Anvend endast batteriet i Produkter fran tillverkaren. Detta skyddar batteriet mot farlig overbelastning.

Skydda elverktyget mot hog varme som t.ex. langre solbestralng, eld, vatten och fukt. Explosionsrisk foreligger.

Skydda batteriet mot hog varme som t. ex.
langre solbestralning, eld, smuts, vatten och fukt. Explosions- och kortslutningsrisk.

Anslut elverktyget till att pforeskrivet satt jordat stromnat. Utag och forlangningskabel maste ha en funktionsduglig skyddsledare.

Produkt- och prestandabeskrivning

Läsigenom alla sakerhetsanvisningar och instruktioner. Fel som uppSTAR till foljd av att sakerhetsinstruktionerna och anvisiningarna inte foljts kan orsaka elstot, brand och/eller allvarliga persorskador.

Beakta bilden i den främre delen av bruksanvisingen.

Läsigenom alla
sakerhetsanvisningar och instruktioner. Fel som
uppstãr till foljd av att
sakerhetsinstruktionerna

och anvisingarna inte foljts kan orsaka elstot, brand och/
eller allvarliga personskador.

Beakta bilden i den främre delen av bruksanvisingen.

Ändamälsenlig användning

Elverktyget ar avsett for klippning av platarutan spanforlust. Verktyget ar lampligt for raka och kurviga snitt.

Illustrerade komponenter

Numreringen av komponenterna hanvisar till illustration av elverktyget pa grafiksida.

(1) Pá-/av-strombrytare
(2) Spanawvisare
(3) Stödhandtag
(4) Skruvp a stodhandtaget
(5) Stödhandtagsfaste
(6) Ställskruv für övre kniv
(7) Kolv
(8)Övre kniv
(9) Fästskruv für övre kniv

(10) Undre kniv
(11) Ställskruv für andere kniv
(12) Fästskruv für andere kniv
(13) Inställningstolk

Tekniska data

Plätsax GSC 2,8
Artikelnummer		0 601 506 1..
Upptagen märkeffekt W 500
Utgängseffekt W 270
Antal slag vid tomgång n0	min-1	2400
Lastslagtal min	1	1500
Max. plättjocklek som skáskárasA)	mm 2,8
Vikt motsvarande	kg 2,7
EPTA-Procedure 01:2014
Skyddsklass		☐/II

A relaterad till stalplat upp till 400 N/mm Uppgifterna galler for en markspanning pa [U] 230 V. Vid avvikande spanning och for utforanden i vissa lander kan uppgifterna variera.

Buller-/vibrationsdata

Bullernivävärde beraknat enliqt EN 62841-2-8.

Den A-viktade bullernivan for enchten ar typisk 79 dB(A). Osakerhet K = 3 dB. Bullernivan vid arbetet kan överskrida angivna varden. Bär hörskkydd!

Totala vibrationsvarden a_h (vektorsumma for tre riktninger) och osakerhet K beraknad enligt EN 62841-2-8:

$$ a _ {n} = 1 6 m / s ^ {2}, K = 1, 5 m / s ^ {2}. $$

Den vibrationsniva och det bullervarde som anges i dessa anvisiningar har uppmatts enigt en matmetod som normerats och kan anvandas for att jamfora elverktyg med varandra. Matmetoden ar aven lamplig for preliminar bedomning av vibrations- och bullernivan.

Den angivna vibrations- och bullerniv'an representar den huvudsakliga anvandningen av elverktyget. Om daremot elverktyget anvands for andra andamal, med andra insatsverktyg eller inte underhallits ordentligt kan vibrationsoch bullerniv'an avika.Da kan vibrations- och bullerniv'an under arbetsperioden oka betydigt under hela arbetstiden.

For en exakt bedomning av vibrations- och bullernivan bor aven de tider beaktas nar elverktyget ar avstangt ell erigang, men inte anvands. Detta reducerar vibrations- och bullerbelastningen for den totala arbeitsperioden betydligt.

Bestam extra sakerhetsatgärder for att skydda operatoren mot vibrationernas inverkan t. ex.: underhall av elverktyget och insatsverktygen, att halla handerna varma, organisation av arbetsforloppen.

Montage

Montera stödhandtaget (se bild A)

Vrid ut skruven (4) pa stodhandtaget (3) sa langt att stodhandtaget passar in i fatest (5).

Skjut in stodhandtaget (3) i fästet (5). Skruva fast stodhandtaget medsols.

Drift

Driftstart

Beakta natspaffening! Kontrolera att stromkallans spanning overensstammer med uppgifterna pa elverktygets typskylt. Elverktyg markta med 230 V kan även anslutas till 220 V.

In- och urkoppling

For att koppla in elverktyget, skjut pa-/av-strombrytaren (1) framat sa att I visas pa brytaren.

For att koppla ur elverktyget, skjut pa-/av-strombrytaren (1) bakat sa att 0 visas pa brytaren.

Arbetsanvisningar

Dra stickproppen ur natuttaget innan arbeten utfors pa elverktyget.
Ta bort batteriet ur elverktyget innan atgärder utfors pa elverktyget (t.ex. underhäll, verktygsbyte) smtFore transport och lagring. Om stromställaren Till/Fran oavsiktligt paverkas finns risk for personskada.
Elverktyget ar inte avsett for stationär drift. Det fär t.ex. inte skruvas fast iett skrustycke erler fasien arbetsbank.

Anvand skyddshandskar vid arbetet. Kontrolera att skurna platdelar inte bojs i riktning mot kroppen ell natkabeln.Det finns vasst skagg pa de skurna platarnadar du kan skada dig.Trycki forekommande fall bort platdelar, som bojer sig, fran kroppen eller natkabeln med hjalp av handskar.
Använd skyddshandskar vid arbetet och var speziellt uppmärksam på nätkabeln. Kontrollera att skurna platdelar inte BOJS i riktning mot kroppen eller

nätkabeln. Det finns vasst skagg pa de skurna platarna dar du kan skada dig aller nätkabeln. TryckiForekommande fall bort platdelar, som bojer sig, fran kroppen eller nätkabeln.

Elverktyget skara varapaslaget nar detforstmot arbetsstycket.

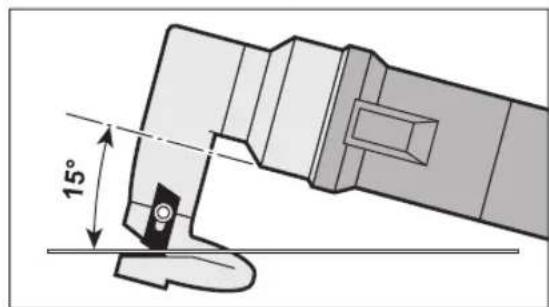

Häll elverktyget i en vinkel om 15^ mot platens yta och se till att det inte snedstalls.

För elverktyget jamnt och med lätt tryck i sögriktingen. För kraftig forskjutning minskar insatsverktygets livsländg betydligt och kan skada elverktyget.

Se upp vid kurvsnitt att elverktyget inte snedstalls och klipp med lag matningshestighet.

Maximal plattjocklek

Den maxima platjockleken d max ar beroende av materialets halffasthet.

Med elverktyget kan platar upp till nedan angiven tjocklek klippas:

Material max. hällfasthet (N/mm2)		dmax(mm)
Stål 400		2,8
	600	2,2
	800	1,9
Aluminium 200		3,5

Inställning av knivavständet a

Knivavstandet a (luftspalt mellan skaren)
ska anpassas till bearbetad plattjocklek
dmax.

dmax(mm)

Knivavstända(mm)

0,2-1,40,3

dmax

(mm)

Knivavstända

(mm)

1,5-2,80,5

Vid mjukare eller segare material maste knivavstandet a minskas, vid hart och sprott material okas.

Lossa den undre knivens skruv (12). Stall med stallskruven (11) in erforderlicht knivavstand a. Den övre kniven (8) och den undre kniven (10) fär inte beröra varandra.

Kontrollera avstandet med inställningstolk (13). Dra at fästskruven (12) på den andere kniven igen.

Inställning av knivavständet b

For installingn av knivavstandet b maste den ovre knivens kolv (7) sta i det ovre dovpunktslaget. Sla pa elverktyget kort och stang av detigen. Eventuellt maste forloppet upprepas.

Skruva in ställskruven (6) medsols på den övre kniven med att stift. Lossa fästskruven (9) på den övre kniven och ställ in den övre kniven (8) sa att det lodrata avständet b mellan den övre och undre kniven ar 0,4 mm. Kontrollera avständet med inställningstolk (13).

Skruva in ställskruven (9) pa den övre kniven igen. Skruva in ställskruven (6) motsols med ett stift tills den ligger an mot den övre kniven (8).

Vid mukt erer segt material erer maste knivavstandet b minskas, vid hart och sprott material maste det okas.

Underhäll och service

Underhäll och rengöring

Ta bort batteriet ur elverktyget innan atgärder utförs på elverktyget (t.ex. underhall, verktygsbyte) amatFore transport och lagring. Om stromställaren Till/Frøn oavsiktigt paverkas finns risk for personskada.
Dra stickproppen ur natttaget innan arbenen utfors pa elverktyget.
Häll elverktyget och dess ventilationsöppninger rena für bra och säkert arbete.

Om batteriet inte langre ar funktionsdugligt vander du dig till auktoriserad kundtjänst for Bosch-elerktyg.

Om natsladden for bibehallande av verktygets sakerhet maste bytas ut, sca byte ske hos Bosch ell er en auktoriserad serviceverkstad for Bosch elverktyg.

Skruva ut den andere knivens ställskruv (11). Skruva ut den andere knivens fästskruv (12) helt och ta ut den andere kniven (10).

Satt in en ny undre kniv (10) urtaget pa spanavvisaren (2). Fas den undre kniven med faskruven (12).

Kontrollera knivastandet a enligt beskrivningen oven.

Byt ut den övre kniven (se bild B)

Den övre kniven (8) kan användas pā bāda sidor.

Skruva ut den övre knivens fästskruv (9) helt och ta av den övre kniven (8).

Vrid den ovre kniven (8) som pa bilden B eller satt en ny ovre kniv pa kolven (7).Fast den ovre kniven med fasstkruven (9).

Kontrollera knivavständet b enligt beskrivningen oven.

Slipa kniven (se bild C)

Byt ut eller slipsa slitten kniv dendast skarpa verktyg ger hog skareffekt samtidigt som elverktyget skonas.

Se till vid efterslipning av knivarna att angiven slipvinkel uprätthalls.

Kontrollera snittvinkel med inställningstolk (13).

Tillbehör/reservdelar

Knivsats 2607010025

Inställningstolk 2607970001

Insexnyckel (nyckelvidd 5 mm) 1907 950 006

Insexnyckel (nyckelvidd 2,5 mm) 1907 950 003

Kundtjanst och applikationsradgivning

Kundservicen ger svar på frägor beträffande reparation och underhäll avprodukter och reservdilar. Explosionsrittingar och informationer om reservdilar hitter du ocksä under:

www.bosch-pt.com

Bosch applikationsradgivnings-team hjalper dig garna med fragor om varaprodukter och tillbehoren till dem.

Angé alltid vid Förfrångningar och reservdelsbeställninger det 10-siffrigaproduknumret som finns på produits typskylt.

Svenska

Elverktyg, tillbehör och forpackning ska omhändertas på miljövänligt sätt foråtervinning.

Slang inte elverktyg bland hushallsavfallet!

Enligt det europeiska direktivet 2012/19/EU om forbrukade elektriska och elektroniska apparater och dess omsattning i nationell rätt måste obrukbara elverktyg omhandertas separat och på att miljövänligt satt lämnas in for atervinning.

Vid felaktig avfallschantering kan elektriska och elektroniska apparater orsaka skador pa halsa och miljo pa grund av potentielt fariga amnen.
