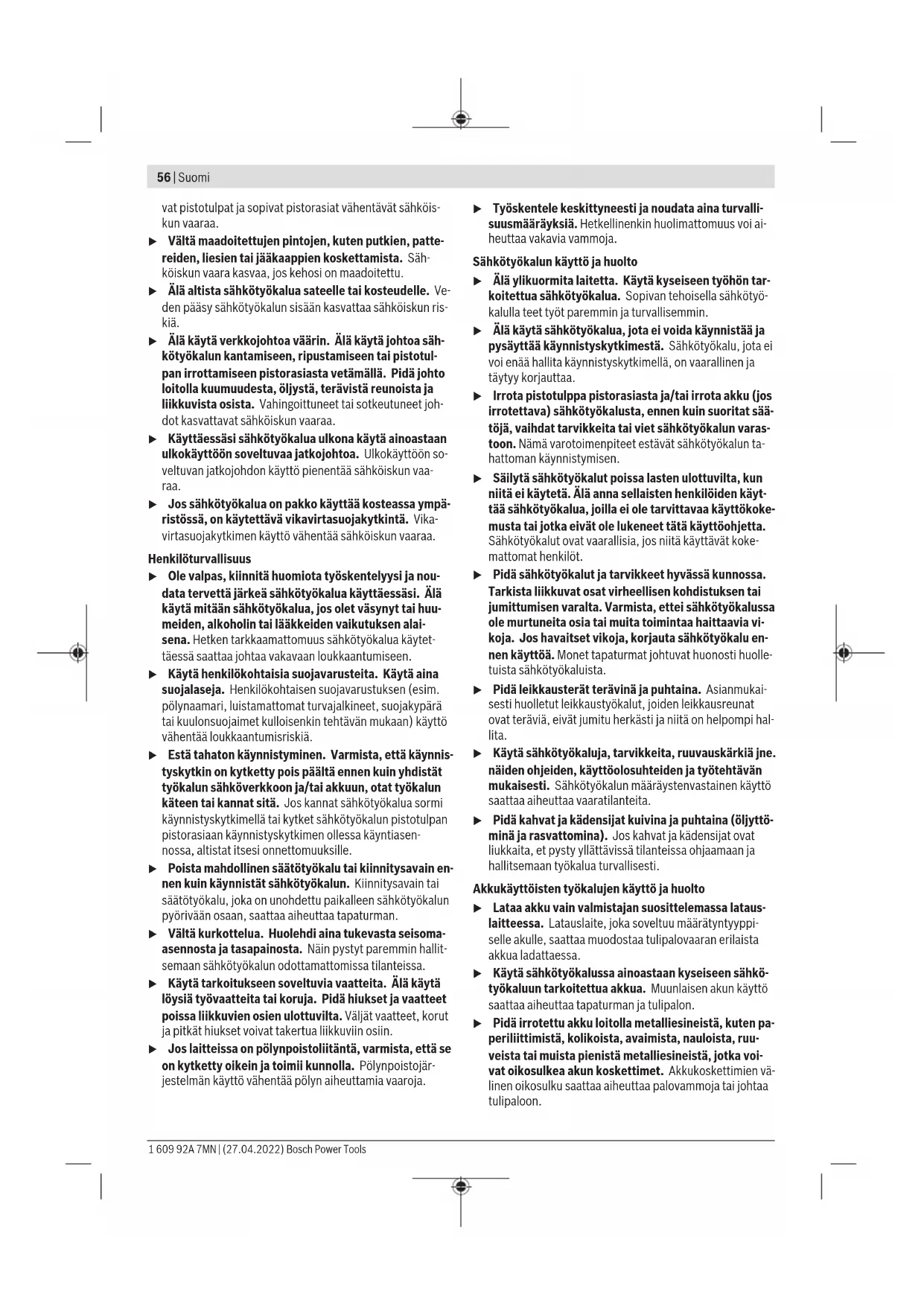

KÄYTTÖOHJE GSC 2.8 Professional BOSCH

max (mm) Knivavstand a (mm) 0,2−1,4 0,3 1,5−2,8 0,5 På mykere eller seigere materialer må knivavstanden a reduseres, og på harde eller sprø materialer må den økes. Løsne festeskruen(12) til underkniven. Still inn nødvendig knivavstand a med stillskruen(11). Overkniven(8) og underkniven(10) skal ikke berøre hverandre. Kontroller avstanden med innstillingslæren(13). Stram festeskruen(12) til underkniven igjen. Stille inn knivavstanden b For innstilling av knivavstanden b må overknivens stempel(7) stå på øvre dødpunkt. Dette oppnår du ved å slå på elektroverktøyet en kort stund og slå det av igjen. Du må eventuelt gjenta denne prosedyren. Skru inn stillskruen(6) til overkniven med urviseren ved bruk av en stift. Løsne festeskruen(9) til overkniven, og still inn overkniven(8) slik at den loddrette avstanden b mellom over- og underkniven er 0,4mm. Kontroller avstanden med innstillingslæren(13). Stram festeskruen(9) til overkniven igjen. Drei stillskruen(6) mot urviseren med en stift til den støtter mot overkniven(8). På mykere eller seigere materialer må knivavstanden b reduseres, på harde eller sprø materialer må den økes. Service og vedlikehold Vedlikehold og rengjøring u Ta alltid batteriet ut av elektroverktøyet før arbeider på elektroverktøyet utføres (f.eks. vedlikehold, verktøyskifte osv.) og før transport og oppbevaring. Det er fare for skader hvis du trykker på av/på-bryteren ved en feiltagelse. 1 609 92A 7MN | (27.04.2022) Bosch Power ToolsSuomi | 55 u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. u Hold selve elektroverktøyet og ventilasjonsslissene alltid rene, for å kunne arbeide bra og sikkert. Kontakt et autorisert verksted for Bosch elektroverktøy hvis batteriet ikke fungerer lenger. Hvis det er nødvendig å skifte ut tilkoblingsledningen, må dette gjøres av Bosch eller godkjente Bosch- serviceverksteder, slik at det ikke oppstår fare for sikkerheten. Skifte underkniv (sebildeB) Skru ut stillskruen(11) til underkniven. Skru festeskruen(12) til underkniven helt ut, og ta ut underkniven(10). Sett en ny underkniv(10) i utsparingen på sponavviseren(2). Fest underkniven med festeskruen(12). Kontroller knivavstanden a som beskrevet over. Skifte overkniv (sebildeB) Overkniven(8) kan brukes på begge sider. Skru festeskruen(9) til overkniven helt ut, og ta av overkniven(8). Snu overkniven(8) som vist på bildetB, eller sett en ny overkniv på stempelet(7). Fest overkniven med festeskruen(9). Kontroller knivavstanden b som beskrevet over. Etterslipe knivene (sebildeC) Skift hhv. slip kniven i god tid ved slitasje, for kun skarpe verktøy skjærer bra og skåner elektroverktøyet. Ved ettersliping av knivene må du passe på at snittvinkelen opprettholdes. Kontroller skjærevinkelen med innstillingslæren(13). Tilbehør/reservedeler Knivsett 2 607 010 025 Innstillingslære 2 607 970 001 Unbrakonøkkel (nøkkelvidde 5mm) 1 907 950 006 Unbrakonøkkel (nøkkelvidde 2,5mm) 1 907 950 003 Kundeservice og kundeveiledning Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10‑sifrede produktnummeret som er angitt på produktets typeskilt. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Du finner adresser til andre verksteder på: www.bosch-pt.com/serviceaddresses Deponering Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. Elektroverktøy må ikke kastes i vanlig søppel! Bare for land i EU: Jf. det europeiske direktivet 2012/19/EU vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes, samles inn og leveres inn til en miljøvennlig resirkulering. Ikke-forskriftsmessig håndtering av elektrisk og elektronisk avfall kan føre til miljø- og helseskader på grunn av eventuelle farlige stoffer. Suomi Turvallisuusohjeet Yleiset sähkötyökalujen turvaohjeet VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, oh- jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tu- lipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevai- suutta varten. Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa). Työpaikan turvallisuus u Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voi- vat johtaa tapaturmiin. u Älä työskentele sähkötyökalulla räjähdysalttiissa ym- päristössä, jossa on palavaa nestettä, kaasua tai pö- lyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn. u Pidä lapset ja sivulliset loitolla sähkötyökalua käyt- täessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle. Sähköturvallisuus u Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa ole- Bosch Power Tools 1 609 92A 7MN | (27.04.2022)56 | Suomi vat pistotulpat ja sopivat pistorasiat vähentävät sähköis- kun vaaraa. u Vältä maadoitettujen pintojen, kuten putkien, patte- reiden, liesien tai jääkaappien koskettamista. Säh- köiskun vaara kasvaa, jos kehosi on maadoitettu. u Älä altista sähkötyökalua sateelle tai kosteudelle. Ve- den pääsy sähkötyökalun sisään kasvattaa sähköiskun ris- kiä. u Älä käytä verkkojohtoa väärin. Älä käytä johtoa säh- kötyökalun kantamiseen, ripustamiseen tai pistotul- pan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet joh- dot kasvattavat sähköiskun vaaraa. u Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so- veltuvan jatkojohdon käyttö pienentää sähköiskun vaa- raa. u Jos sähkötyökalua on pakko käyttää kosteassa ympä- ristössä, on käytettävä vikavirtasuojakytkintä. Vika- virtasuojakytkimen käyttö vähentää sähköiskun vaaraa. Henkilöturvallisuus u Ole valpas, kiinnitä huomiota työskentelyysi ja nou- data tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuksen alai- sena. Hetken tarkkaamattomuus sähkötyökalua käytet- täessä saattaa johtaa vakavaan loukkaantumiseen. u Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä. u Estä tahaton käynnistyminen. Varmista, että käynnis- tyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasen- nossa, altistat itsesi onnettomuuksille. u Poista mahdollinen säätötyökalu tai kiinnitysavain en- nen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman. u Vältä kurkottelua. Huolehdi aina tukevasta seisoma- asennosta ja tasapainosta. Näin pystyt paremmin hallit- semaan sähkötyökalun odottamattomissa tilanteissa. u Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. u Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojär- jestelmän käyttö vähentää pölyn aiheuttamia vaaroja. u Työskentele keskittyneesti ja noudata aina turvalli- suusmääräyksiä. Hetkellinenkin huolimattomuus voi ai- heuttaa vakavia vammoja. Sähkötyökalun käyttö ja huolto u Älä ylikuormita laitetta. Käytä kyseiseen työhön tar- koitettua sähkötyökalua. Sopivan tehoisella sähkötyö- kalulla teet työt paremmin ja turvallisemmin. u Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa. u Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat sää- töjä, vaihdat tarvikkeita tai viet sähkötyökalun varas- toon. Nämä varotoimenpiteet estävät sähkötyökalun ta- hattoman käynnistymisen. u Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyt- tää sähkötyökalua, joilla ei ole tarvittavaa käyttökoke- musta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke- mattomat henkilöt. u Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vi- koja. Jos havaitset vikoja, korjauta sähkötyökalu en- nen käyttöä. Monet tapaturmat johtuvat huonosti huolle- tuista sähkötyökaluista. u Pidä leikkausterät terävinä ja puhtaina. Asianmukai- sesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hal- lita. u Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita. u Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttö- minä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti. Akkukäyttöisten työkalujen käyttö ja huolto u Lataa akku vain valmistajan suosittelemassa lataus- laitteessa. Latauslaite, joka soveltuu määrätyntyyppi- selle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa. u Käytä sähkötyökalussa ainoastaan kyseiseen sähkö- työkaluun tarkoitettua akkua. Muunlaisen akun käyttö saattaa aiheuttaa tapaturman ja tulipalon. u Pidä irrotettu akku loitolla metalliesineistä, kuten pa- periliittimistä, kolikoista, avaimista, nauloista, ruu- veista tai muista pienistä metalliesineistä, jotka voi- vat oikosulkea akun koskettimet. Akkukoskettimien vä- linen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon. 1 609 92A 7MN | (27.04.2022) Bosch Power ToolsSuomi | 57 u Väärästä käytöstä johtuen akusta saattaa vuotaa nes- tettä. Vältä koskettamasta nestettä. Jos nestettä pää- see vahingossa iholle, huuhtele kosketuskohta ve- dellä. Jos nestettä pääsee silmiin, käänny lisäksi lää- kärin puoleen. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja. u Älä käytä akkua tai työkalua, joka on vioittunut tai jo- hon on tehty muutoksia. Jos akut ovat vioittuneet tai nii- hin on tehty muutoksia, ne voivat toimia ennalta arvaa- mattomasti ja aiheuttaa tulipalon, räjähdyksen tai louk- kaantumisvaaran. u Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Tulelle tai yli 130°C kuumuudelle altista- minen saattaa aiheuttaa räjähdyksen. u Noudata latausohjeita ja lataa akku tai työkalu ohjeen- mukaisen lämpötila-alueen rajoissa. Lataaminen vir- heellisesti tai ohjeiden vastaisessa lämpötilassa saattaa vaurioittaa akkua ja lisätä palovaaraa. Huolto u Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al- kuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena. u Älä missään tapauksessa yritä itse korjata vaurioitu- neita akkuja. Akkuja saa korjata vain valmistaja tai val- tuutettu huoltopiste. Levyleikkurien turvallisuusohjeet u Sähkötyökalu ei sovi kiinteäasenteiseen käyttöön. Sitä ei saa kiinnittää esimerkiksi ruuvipuristimeen tai työ- penkkiin. u Käytä aina lastunohjainta. Varmista, ettei lastunoh- jain ole vaurioitunut tai vääntynyt. Loukkaantumis- vaara, jos työskentelet ilman lastunohjainta tai viallisella lastunohjaimella. Vaihdata vaurioitunut lastunohjain välit- tömästi valtuutetussa Bosch-huoltopisteessä. u Käytä työkäsineitä ja varo verkkojohtoa. Varmista, et- teivät leikatut pellinpalat taivu kehon tai verkkokaa- pelin suuntaan. Leikattuun peltilevyyn syntyy teräviä reu- noja, jotka voivat aiheuttaa tapaturmia tai vahingoittaa verkkojohtoa. Tarvittaessa paina taipuvat pellinpalat pois- päin kehosta ja verkkojohdosta. Käytä tällöin ehdotto- masti työkäsineitä. u Käytä työkäsineitä. Varmista, etteivät leikatut pellin- palat taivu kehon tai verkkokaapelin suuntaan. Leikat- tuun peltilevyyn syntyy teräviä reunoja, jotka voivat ai- heuttaa tapaturmia. Tarvittaessa paina taipuvat pellinpa- lat poispäin kehosta. Käytä tällöin ehdottomasti työkäsi- neitä. u Akusta saattaa purkautua höyryä, jos akku vioittuu tai jos akkua käytetään epäasianmukaisesti. Akku saat- taa syttyä palamaan tai räjähtää. Järjestä tehokas il- manvaihto ja käänny lääkärin puoleen, jos havaitset ärsy- tystä. Höyry voi ärsyttää hengitysteitä. u Älä avaa akkua. Oikosulkuvaara. u Terävät esineet (esimerkiksi naulat ja ruuvitaltat) tai kuoreen kohdistuvat iskut saattavat vaurioittaa ak- kua. Tämä voi johtaa akun oikosulkuun, tulipaloon, savua- miseen, räjähtämiseen tai ylikuumenemiseen. u Käytä akkua ainoastaan valmistajan tuotteissa. Vain tällä tavalla saat estettyä akun vaarallisen ylikuormituk- sen. Suojaa sähkötyökalua kuumuudelta, esi- merkiksi pitkäaikaiselta auringonpais- teelta, tulelta, vedeltä ja kosteudelta. Muu- ten syntyy räjähdysvaara. Suojaa akkua kuumuudelta, esimerkiksi pit- käaikaiselta auringonpaisteelta, tulelta, lialta, vedeltä ja kosteudelta. Räjähdys- ja oi- kosulkuvaara. u Kytke sähkötyökalu asianmukaisesti maadoitettuun sähköverkkoon. Pistorasiassa ja jatkojohdossa täytyy olla kunnolla toimiva maadoitus. Tuotteen ja ominaisuuksien kuvaus Lue kaikki turvallisuus- ja käyttöohjeet. Tur- vallisuus- ja käyttöohjeiden noudattamatta jät- täminen voi johtaa sähköiskuun, tulipaloon ja/ tai vakavaan loukkaantumiseen. Huomioi käyttöohjeiden etuosan kuvat. Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudatta- matta jättäminen voi johtaa sähköiskuun, tulipaloon ja/ tai vakavaan loukkaantumiseen. Huomioi käyttöohjeiden etuosan kuvat. Määräystenmukainen käyttö Sähkötyökalu on tarkoitettu peltilevyjen lastuamattomaan leikkaamiseen. Se soveltuu sekä suoralinjaisiin että kaareviin leikkauksiin. Kuvatut osat Kuvattujen osien numerointi viittaa kuvasivulla olevaan säh- kötyökalun kuvaan. (1) Käynnistyskytkin (2) Lastunohjain (3) Lisäkahva (4) Lisäkahvan ruuvi (5) Lisäkahvan kiinnike (6) Yläterän säätöruuvi (7) Käyttövarsi (8) Yläterä (9) Yläterän kiinnitysruuvi (10) Alaterä (11) Alaterän säätöruuvi (12) Alaterän kiinnitysruuvi Bosch Power Tools 1 609 92A 7MN | (27.04.2022)58 | Suomi (13) Säätötulkki Tekniset tiedot Levyleikkuri GSC 2,8 Tuotenumero

Nimellinen ottoteho W 500 Antoteho W 270 Tyhjäkäyntikierrosluku n

Iskuluku kuormitettuna min

Leikattavan peltilevyn maks. paksuus

mm 2,8 Paino EPTA-Procedure 01:2014 -ohjeiden mukaan kg 2,7 Suojausluokka

teräslevyjä Tiedot koskevat 230V:n nimellisjännitettä [U]. Tästä poikkeavien jän- nitteiden ja maakohtaisten mallien yhteydessä nämä tiedot voivat vaihdella. Melu-/tärinätiedot Melupäästöarvot on määritetty standardin EN62841‑2‑8 mukaan. Sähkötyökalun tyypillinen A-painotettu äänenpainetaso on 79dB(A). Epävarmuus K = 3dB. Melutaso saattaa töiden ai- kana ylittää ilmoitetut arvot. Käytä kuulosuojaimia! Tärinän kokonaisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardinEN62841‑2‑8mukaan:

Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot on mitattu standardissa määritetyn mittausmenetelmän mu- kaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertai- luun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan arviointiin. Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun pääasiallisia käyttötapoja. Tärinä- ja melupäästöt saattavat kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämät- tömästi huollettuna. Tämä saattaa suurentaa koko työsken- telyajan tärinä- ja melupäästöjä huomattavasti. Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioi- tava myös ne ajat, jolloin laite on sammutettuna tai tyhjä- käynnillä. Tämä voi vähentää huomattavasti koko työskente- lyajan tärinä- ja melupäästöjä. Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele- miseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyö- kalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpi- minä ja työprosessien organisointi). Asennus Lisäkahvan kiinnittäminen (katsokuvaA) Avaa lisäkahvan(3) ruuvia(4), kunnes lisäkahva sopii kiinnikkeeseen(5). Työnnä lisäkahva(3) kiinnikkeeseen(5). Ruuvaa lisäkahva kiinni myötäpäivään. Käyttö Käyttöönotto u Huomioi verkkojännite! Virtalähteen jännitteen tulee vastata sähkötyökalun laitekilvessä olevia tietoja. 230V-tunnuksella merkittyjä sähkötyökaluja voi käyt- tää myös 220V verkoissa. Käynnistys ja pysäytys Käynnistä sähkötyökalu työntämällä käynnistyskytkintä(1) eteenpäin I-asentoon. Sammuta sähkötyökalu työntämällä käynnistyskytkintä(1) taaksepäin 0-asentoon. Työskentelyohjeita u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. u Irrota akku, ennen kuin alat tehdä sähkötyökaluun liit- tyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painal- lus aiheuttaa loukkaantumisvaaran. u Sähkötyökalu ei sovi kiinteäasenteiseen käyttöön. Sitä ei saa kiinnittää esimerkiksi ruuvipuristimeen tai työ- penkkiin. u Käytä työkäsineitä. Varmista, etteivät leikatut pellin- palat taivu kehon tai verkkokaapelin suuntaan. Leikat- tuun peltilevyyn syntyy teräviä reunoja, jotka voivat ai- heuttaa tapaturmia. Tarvittaessa paina taipuvat pellinpa- lat poispäin kehosta. Käytä tällöin ehdottomasti työkäsi- neitä. u Käytä työkäsineitä ja varo verkkojohtoa. Varmista, et- teivät leikatut pellinpalat taivu kehon tai verkkokaa- pelin suuntaan. Leikattuun peltilevyyn syntyy teräviä reu- noja, jotka voivat aiheuttaa tapaturmia tai vahingoittaa verkkojohtoa. Tarvittaessa paina taipuvat pellinpalat pois- päin kehosta ja verkkojohdosta. Käytä tällöin ehdotto- masti työkäsineitä. Ohjaa sähkötyökalu työkappaletta vasten vain moottorin käydessä. Pidä sähkötyökalua 15 asteen kulmassa peltilevyn pintaan nähden. Älä kallista työkalua sivusuuntaan. 1 609 92A 7MN | (27.04.2022) Bosch Power ToolsSuomi | 59 Leikkaa sähkötyökalulla tasaisesti ja kevyesti työntäen leik- kaussuuntaan. Liian nopea eteneminen lyhentää huomatta- vasti käyttötarvikkeiden käyttöikää ja saattaa vaurioittaa sähkötyökalua. Varo varsinkin kaarrekohdissa kallistamasta sähkötyökalua sivusuuntaan ja leikkaa vain hitaasti edeten. Leikattavan peltilevyn suurin paksuus Leikattavan peltilevyn suurin paksuus d max riippuu työstettä- vän materiaalin lujuudesta. Sähkötyökalun avulla voit leikata metallilevyjä, joiden enim- mäispaksuus on seuraavan taulukon mukainen: Materiaali maks. lujuus (N/mm

1,9 Alumiini 200 3,5 Terävälin a säätäminen Teräväli a (terien keskinäinen etäisyys) riippuu leikattavan peltilevyn paksuu- desta d max

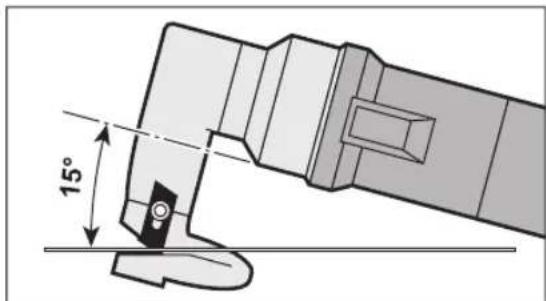

max (mm) Teräväli a (mm) 0,2−1,4 0,3 1,5−2,8 0,5 Pehmeiden tai sitkeiden materiaalien yhteydessä teräväliä a täytyy pienentää. Kovien tai hauraiden materiaalien yhtey- dessä teräväliä täytyy suurentaa. Avaa alaterän kiinnitysruuvia(12). Säädä säätöruuvilla(11) tarvittava teräväli a. Yläterä(8) ja alaterä(10) eivät saa kos- kettaa toisiaan. Tarkasta teräväli säätötulkilla(13). Kiristä alaterän kiinnitysruuvi(12). Terävälin b säätäminen Terävälin b säätöä varten yläterän käyttövarren(7) on oltava yläkuo- lokohdassa. Käynnistä sitä varten sähkötyökalu hetkeksi. Tarvit- taessa tämä toimenpide on toistet- tava. Ruuvaa yläruuvin säätöruuvia(6) avaimella myötäpäivään kiinni. Avaa yläterän kiinnitysruuvia(9) ja säädä yläterä(8) niin, että ylä- ja alaterän pystysuuntainen väli b on 0,4mm. Tarkasta teräväli säätötulkilla(13). Kiristä yläterän kiinnitysruuvi(9). Ruuvaa säätöruuvia(6) avaimella vastapäivään, kunnes se koskettaa yläterää(8). Pehmeiden tai sitkeiden materiaalien yhteydessä teräväliä b täytyy pienentää. Kovien tai hauraiden materiaalien yhtey- dessä teräväliä täytyy suurentaa. Hoito ja huolto Huolto ja puhdistus u Irrota akku, ennen kuin alat tehdä sähkötyökaluun liit- tyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painal- lus aiheuttaa loukkaantumisvaaran. u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. u Pidä sähkötyökalu ja tuuletusaukot puhtaina luotetta- van ja turvallisen työskentelyn varmistamiseksi. Jos akku ei enää toimi, käänny valtuutetun Bosch-huoltopis- teen puoleen. Jos virtajohto täytyy vaihtaa, turvallisuussyistä tämän saa tehdä vain Bosch tai valtuutettu Bosch-sähkötyökalujen huoltopiste. Alaterän vaihtaminen (katsokuvaB) Avaa alaterän säätöruuvia(11). Ruuvaa alaterän kiinnitysruuvi(12) kokonaan irti ja ota alaterä(10) pois. Asenna uusi alaterä(10) lastunohjaimen(2) uraan. Kiinnitä alaterä kiinnitysruuvilla(12). Tarkasta teräväli a edellä kuvatulla tavalla. Yläterän vaihtaminen (katsokuvaB) Yläterän(8) kumpaakin puolta voi käyttää. Ruuvaa yläterän kiinnitysruuvi(9) kokonaan irti ja ota yläterä(8) pois. Käännä yläterää(8) kuvanB mukaisesti, tai asenna uusi ylä- terä käyttövarteen(7). Kiinnitä yläterä kiinnitysruuvilla(9). Tarkasta teräväli b edellä kuvatulla tavalla. Terien teroittaminen (katsokuvaC) Vaihda kuluneet terät ajoissa, koska vain terävät käyttötar- vikkeet takaavat tehokkaan leikkaamisen ja estävät sähkö- työkalun vaurioitumisen. Varmista teriä teroitettaessa, että leikkuukulma säilyy ennal- laan. Tarkasta leikkuukulma säätötulkilla(13). Lisätarvikkeet/varaosat Teräsarja 2 607 010 025 Säätötulkki 2 607 970 001 Kuusiokoloavain (avainkoko 5mm) 1 907 950 006 Kuusiokoloavain (avainkoko 2,5mm) 1 907 950 003 Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va- raosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tar- vikkeita koskeviin kysymyksiin. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10‑numeroi- nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. Bosch Power Tools 1 609 92A 7MN | (27.04.2022)60 | Ελληνικά Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch-pt.fi Muut asiakaspalvelun yhteystiedot löydät kohdasta: www.bosch-pt.com/serviceaddresses Hävitys Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja talousjätteisiin! Koskee vain EU‑maita: Eurooppalaisen käytöstä poistettuja sähkö- ja elektroniikka- laitteita koskevan direktiivin 2012/19/EU ja sitä vastaavan kansallisen lainsäädännön mukaan käyttökelvottomat sähkö- työkalut tulee kerätä erikseen ja toimittaa ympäristöystävälli- seen uusiokäyttöön. Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävite- tään epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ih- misten terveydelle.

EU-vaatimustenmukaisuusvakuutus Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direktiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardien vaatimusten mukaisia. Tekniset asiakirjat saatavana: * Levyleikkuri Tuotenumero
