| Tipo di prodotto | Cesoia per lamiera |
| Marca | Bosch |
| Modello | GSC 2.8 Professional |
| Potenza assorbita nominale | 500 W |
| Potenza erogata | 270 W |
| Velocità di taglio a vuoto | 2400 min⁻¹ |
| Velocità di taglio sotto carico | 1500 min⁻¹ |
| Spessore massimo lamiera (acciaio 400 N/mm²) | 2,8 mm |
| Peso | 2,7 kg |
| Grado di protezione | II (doppio isolamento) |
| Alimentazione | Rete (cavo) |
| Manutenzione e pulizia | Pulire regolarmente le fessure di ventilazione; sostituire le lame secondo l'usura |
| Sicurezza | Interruttore On/Off, espulsore trucioli, impugnatura supplementare, istruzioni di sicurezza dettagliate |
| Pezzi di ricambio e riparabilità | Set coltelli (rif. 2607010025), calibro (2607970001), chiavi esagonali (5 mm e 2,5 mm); riparazione presso centro assistenza autorizzato Bosch |
| Funzioni principali | Taglio dritto e curvo di lamiera senza trucioli |
Domande frequenti - GSC 2.8 Professional BOSCH
Domande degli utenti su GSC 2.8 Professional BOSCH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Forbici in formato PDF gratuitamente! Trova il tuo manuale GSC 2.8 Professional - BOSCH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GSC 2.8 Professional del marchio BOSCH.

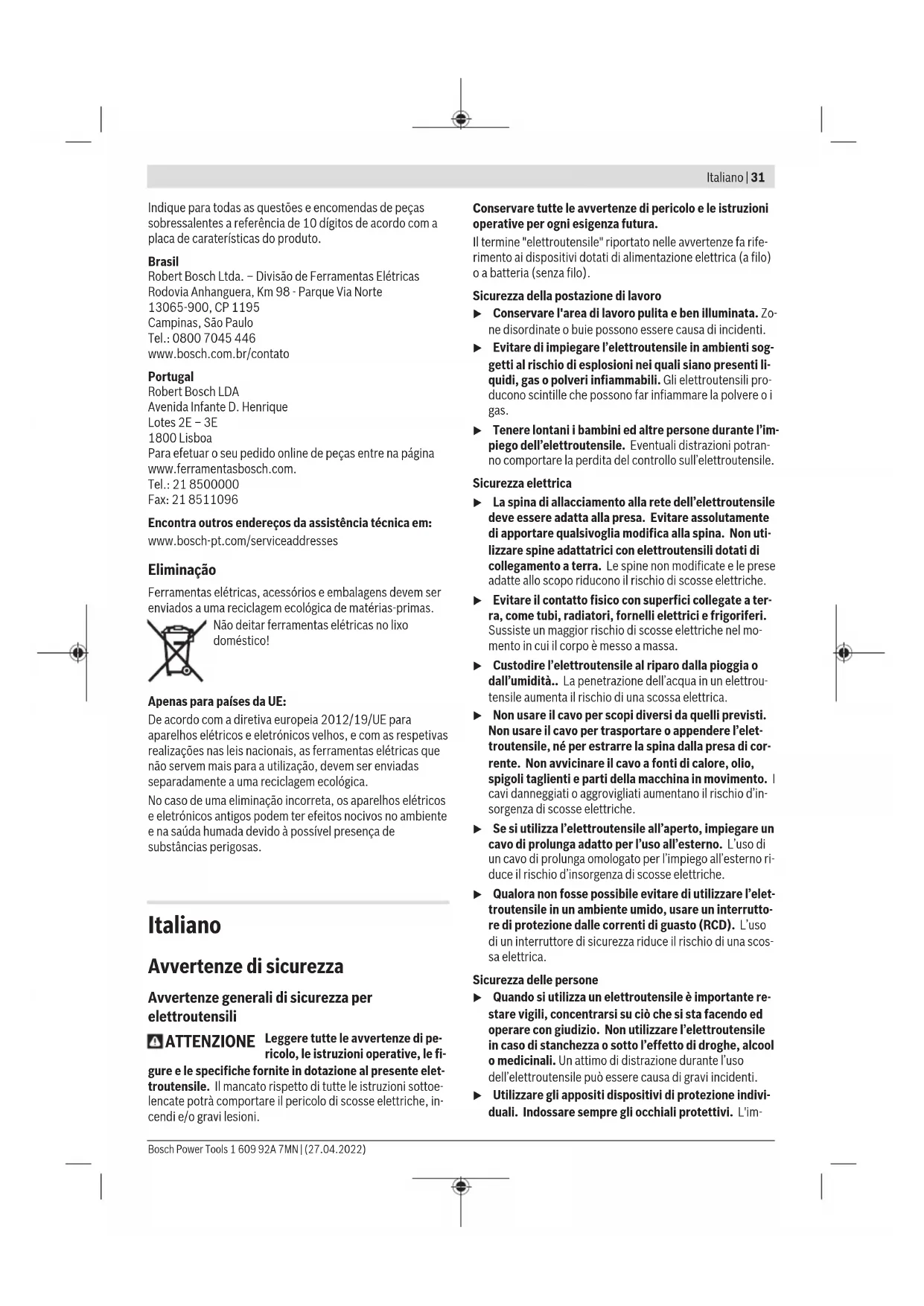

MANUALE UTENTE GSC 2.8 Professional BOSCH
Avverenze di sicurezza
Avvertenze generali di sicurezza per elettroutensili
ATTENZIONE
Leggere tutte le avventenze di pericolo, le istruzioni operative, le fi
gure e le specifiche fornite in dotazione al presente elettroutensile. Il mancato rispetto di tutte le istruzioni sottoelencate potra comportare il pericolodi scosse elettriche, incendi e/o gravi lesioni.
Conservare tutte le avventenze di pericolò e le istruzioni operative per agli esigenza futura.
Il termine "elettroutensile" riportato nelle avventenze fa riferimento ai dispositivi dotati di alimentazione elettrica (a filo) o a batteria (senza filo).
Sicurezza della postazione di lavoro
Conservare I'area di lavoro pulita e ben illuminata. Zone disordinate o buie possono essere causa di incidenti.
Evitare di impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali siano presenti liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
- Tenere lontani i bambini ed altri persone durante l'impiego dell'elettROUTensile. Eventuali distrazioni potran-no comportare la perdita del controllo sull'elettROUTensile.
Sicurezza elettrica
La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare qualsvoglia modifica alla spina. Non utilizzato spine adattatrici con elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, fornelli elettrici e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.
Custodire l'elettROUTensile al riparo alla pioggia o dall'umidità.. La penetrazione dell'acqua in un elettROUTensile aumenta il rischio di una scossa elettrica.
Non usare il cavo per scopi diversi da quelli previsti. Non usare il cavo per trasportare o appendere l'elettROUTensile, ne per estrarre la spina alla presa di corrente. Non avvincare il cavo a fonti di calore, olio, spigoli taglienti e parti della macchina in movimento. I cavi danneggiati o aggrovigliati augmentano il rischio d'insorgenza di scosse elettriche.
Se si utilizza l'elettrotensile all'aperto, impiegare un cavo di prolunga adatto per l'uso all'esterno. L'uso di un cavo di prolunga omologato per l'impio all'esterno riduce il rischio d'insorgenza di scosse elettriche.
Qualora non fosse possibile evitare diutilizzare l'etelettroutensile in un ambiente umido, usare un interruittore di protezione delle correnti di guasto (RCD). L'uso di un interrottore di sicurezza riduce il rischio di una scossa elettrica.
Sicurezza delle persone
Quando si utilizes un elettrotensile è importante restare vigili, concentrarsi su ciò che si sta facendo ed operare con giudizio. Non utilizzare l'eeltroutensile in caso di stanchezza o sotto l'effetto di droge, alcool o medicinali. Un attimo di restrazione durante l'uso dell'eeltroutensile può essere causa di gravi incidenti.
Utilizzare gli appositi dispositivi di protezione individuali. Indossare sempre gli occhiali protettivi. L'im
32 Italiano
piego, in condizioni appropriate, di dispositivi di protezione quali maschera antipolvere, scarpe antinfortunistiche antiscivolo, elmetto di protezione, protezioni acustiche, riduce il rischio di infortuni.
Evitare l'accensione involontaria dell'eletttroutensile. Prima di collegare l'eletttroutensile all'alimentazione di corrente e/o alla batteria, prima di prenderlo o trasportarlo, assicurarsi che sua spento. Tenendo il dito sulla interrettatore nelle si trasporta l'eletttroutensile oppure collegandolo all'alimentazione di corrente con l'interrettatore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
Prima di accendere l'elettROUTensile togliere qualiasi attrezzo di regolazione o chiave utilizzata. Un accesso rio oppure una chiave che si trovi in una parte rotante del la macchina vuo provocare seri incidenti.
Evitare di assumere posture anomale. Mantenere appoggio ed equilibrio adeguati in agli situazione. In questo modo è possibile controllare meglio l'eeltroutensile in caso di situazioni inaspettate.
- Indossare indumente adeguati. Non indossare vestiti larghi, né gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliari si in parti in movimento.
Se l'utensile è dotato di un apposto attacco per dispositivi di aspirazione e raccolta polvere, accertarsi che gli stessi siano collegati edutilizzati in modo conformme. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.
Evitare che la confidenza derivante da un frequente uso degli utensili si trasformi in superficialità e venga-no trascurate le principali norme di sicurezza. Una mancanza di attenzione cui cause gravi lesioni in una frazione di secondo.
Trattamento accurato ed uso corretto degli eletttroutensili
Non sottoporre l'elettROUTENSILE a sovraccarico. Utiliz- zare l'elettROUTENSILE adeguato per l'applicazione spe-cifica. Con un elettROUTENSILE adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di presta-zione.
Nonutilizzare I'eletroutensile qualora I'interruttore non consenta un'accensione/uno spegnimento corretti.Un elettroutensile con I'interruttore rotto e pericoloso e delve essere aggustato.
Prima di eseguire eventuali regolazioni, sostituire accessori o riporre la macchina al termine del lavoro, estrarre sempre la spina alla presa di corrente e/o togliere la batteria, se rimovibile. Tale precauzione evite r che l'elettROUTensile possa essereMESSERE messo in funzione involontariamente.
Riporre gli elettroutensili fuori della portata dei bambini durante i periodi di inutilizzo e non consentire l'uso degli utensili stessi a persona inesperte o che non abbiano fatto le presenti istruzioni. Gli elettrouten
sili sono machine pericolose quando vengono utilizzati da persona non dotate di sufficiente esperienza.
Eseguire la manutenzione degli elettroutensili e relativi accessori. Verificare la presenza di un eventuale disallineamento o inceppamento delle parti mobili, la rottura di componenti o qualsi ai另一 condizione che possa pregiudicare il correto funzionamento dell'elettroutensile stesso. Se danneggiato, l'electrontensile dovr è essere riparato prima dell'uso. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettata molto accuramente.
Mantenere gli utensili da taglio affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e contaglienti affiliati s'inceppano meno freuquentamente e sono più facile da condurre.
Utilizzato sempre l'elettrotensile, gli accessori e gli utensili specifici ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni di lavoro e delle operazioni da eseguire. L'impiego di elettrotensili per usi diversi da quelli consentiti potra dar luogo a situazioni di pericolo.
Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono di manipolare e controllare l'utensile in caso di situazioni inaspettate.
Trattamento ed utilizzato appropriato di utensili dotati di batterie ricaricabili
Per ricaricare la batteria utilizzare solo il dispositivo di carica consigliato dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sus-siste pericolodi incendio se vieneutilizzato con un tipo diverso di batteria ricaricabile.
Utilizzare gli elettROUTensili solo con le batterie esplcitamente previste. L'uso di batterie ricaricabili di tipo diverso potra dare insorgenza a lesions e comportare il rischio d'incendi.
Durante i periodi di inutilizzo, conservare la batteria lontano da oggetti metallici quali fermagli, monete, chiavi, chiodi, viti ed altri piccoli oggetti metallici che potrebbero create una connessione tra i terminali. Un eventuale corto circuito tra i contatti dell'accumulatore potra dare origine a bruciature o ad incendi.
In caso di condizioni d'uso non conformi, si può verificare la fuoriuscita di liquido alla batteria. Evitare il contatto. In caso di contatto accidentale, risciacquare con acqua. Qualora il liquido venisse in contatto con gli occhi, richiedere inoltre assistenza medica. Il liquido fuoriuscito alla batteria ricaricabile potra causare irritazioni cutanee o usioni.
Nonutilizzareuna bateria,né un utensile danneggiato modificati.Batteriedanneggiateo modificatore possono comportare problemi non prevedibili, causando incendi, esplosionie possibili lesioni.
Non esporre una batteria o un elettrotensile al fuoco o a temperature excessive. L'esposizione al fuoco o a temperature superiore a 130^ cui cause esplsoioni.
Seguire toutes le instruzioni di carica e non ricaricare la batteria o l'elettrotensile fuori dal Campo di temperatura indicate nelle instruzioni stesse. Una carica non corretta, o fuori dal Campo di temperatura indicate, cui comportare danni alla batteria ed aumentare il pericolò di incendio.
Assistenza
Fare riparare l'eeltroutensile da personale specializzato edutilizzando solo parti di ricambio identiche.In tale maniera potra essere salvaguardata la sicurezza dell'eeltroutensile.
Non eseguire mai la manutenzione di batterie danneg- giate. La manutenzione di batterie ricaricabili andra effettuata esclusivamente dal produttore o da fornitori di servizi appositamente autorizzati.
Avvertenze di sicurezza per cseoie per lamiera
L'electrontroutsile non è adatto per l'impiogo stazionario. Non delve per esempio essere stretto in una morsa o fissato su un banco da lavoro.
Lavorare esclusivamente con la protezione contro i trucoli montata. Accertarsi che la protezione contro i trucoli non sia danneggiata o piegata. In caso di lavoro -,anza protezione contro i trucoli oppure con protezione contro i trucoli danneggiata esiste pericolo di lesioni. Fa- -re sostituire subito una protezione contro i trucoli danneggiata da un punto di assistenza autorizzato Bosch.
- Indossare guanti protettivi durante il lavoro e prestare particolare attenzione al cavo di alimentazione. Accertarsi che le parti di lamiera tagliate non si pieghino verso il proprio corpo o verso il cavo di alimentazione. Sulle lamiere tagliate si formano spigoli taglienti che potrebbero causare delle lesions oppure danneggiare il cavo di alimentazione. Se necessario, premere con i guanti le parti di lamiera piegate per allontanarle dal corpo o dal cavo.
Indossare guanti protettivi durante il lavoro. Accertarsi che le parti di lamiera tagliate non si pieghino verso il proprio corpo. Sulle lamiere tagliate si formano spigoli taglienti che potrebbero causare delle lesions. Se necessario, premere con i quanti le parti di lamiera piegate per allontanarle dal corpo.
In caso di danni o di utilizzo improprio della batteria, vi è rischio di fuoriuscita di vapori. La batteria può incendiarsi o esplodere. Far entrare aria fresca nell'ambiente e contattare un medico in caso di malessere. I vapori sono irritare le vie respiratoriè.
Non aprire la batteria. Vi e rischio di cortocircuito.
Qualora si utilizzino oggetti appuntiti, come ad es. chiodi o cacciaviti, oppure se si esercita forza dall'esterno, la batteria potrebbe danneggiarsi. Potrebbe verificarsi un cortocircuito interno e la batteria potrebbe incendiarsi, emettere fumo, esplodere o surriscaldarsi.
Utilizzare la batteria solo per prodotti del produttore. Soltanto in quello modulo la batteria verrà protetta da pericolosi sovraccarichi.
Proteggere I'eletruttensile dal calorie, ad es. anche da irradiazione solare continua, fuoco, acqua ed umidita. Vi erischio di esplo
sione.
Proteggere la batteria dal calorie, ad esempioanche da irradiazione solare continua, fuoco, sporcizia, acqua ed umidità. Sussiste il pericolodi di esplosioni e cortocircuito.
Collegare l'utensile elettrico a una rete elettrica correttamente collegata a terra. La presa e il cavo di prolunga dovranno essere dotati di un conduttore di terra funzionante.
Descrizione del prodotto e dei servizi forniti
Leggere tutte le avventenze e disposizioni di sicurezza. La mancata osservanza delle avventenze e disposizioni di sicurezza cui causare folgorazioni, incendi e/ o lesions di grave entità.
Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.
Leggere tutte le avventen-ze e disposizioni di sicurezza. La mancata osservanza delle avventenze e disposizioni di sicurezza cui si sono iniziati.
causare folgorazioni, incendi e/o lesioni di grave entità. Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.
Utilizzo conforme
L'elettroutensile è concepito per tagliare lamiere evitando la formazione di trucoli. è adatto per eseguire tagli curvi e tagli diritti.
Componenti illustrati
La numeroazione dei componenti illustrati si riferisce all'illustrazione delle elettroutensile che si trova sulla pagina con la rappresentazione grafica.
(1) Interruttore di avvio/arresto
(2) Deviatrucioli
(3) Impugnatura supplementare
(4)Vite dell'impugnatura supplementare
(5) Alloggiamento impugnatura supplementare
(6) Vite di regolazione lama superiore
(7) Slitta
(8) Lama superiore
(9) Vite di fissaggio per lama superiore
(10)Lama inferiore
34 Italiano
(11) Vite di regolazione per lama inferiore
(12) Vite di fissaggio per lama inferiore
(13) Dima di regolazione
Dati tecnici
| Cescoia per lamiera GSC 2,8 | ||
| Codice articolo | 0 601 506 1.. | |
| Potenza assorbita nominale W 500 | ||
| Potenza erogata W 270 | ||
| Numero di corse a vuoto n0 | min-1 | 2400 |
| Numero di corse con carico min | -1 | 1500 |
| Spessore massimo della la-miera da tagliareA) | mm 2,8 | |
| Peso secondoEPTA-Procedure 01:2014 | kg 2,7 | |
| Classe di protezione | [ ]/II | |
A) Riferito a lamiere d'acciaio fino a 400 N/mm
I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di versioni per Paesi specifici, tali dati potranno variare.
Informazioni su rumorosità e vibrazioni
Valori di emissione acustica rilevati conformmente a EN 62841-2-8.
Il livello di pressione acustica ponderato A dell'elettrotensile è tiplicamente di 79 dB(A). Grado d'incertezza K = 3 dB. Il livello di rumorosità durante il lavoro più superare i dati in codici. Indossare protezioni acustiche!
Valori di oscillazione totali a_h (somma vettoriale delle tre direzioni) e grado d'incertezza K, rilevati conformmente a
EN62841-2-8:
$$ a _ {n} = 1 6 m / s ^ {2}, K = 1, 5 m / s ^ {2}. $$
Il livello di vibrazione ed il valore di emissione acustica indicate nelle presenti istruzioni sono stati rilevati conformamente ad una procedura di misurazione unificata e sono utilizzabili per confrontare gli elettroutensili. Le stesse procedure sono idoneeanche per una valutazione temporanea del livello di vibrazione e dell'emissione acustica.
Il livello di vibrazione ed il valore di emissione acustica sono riferitiagli impieghi principali dell'elettroutensile;qualora, tuttavia,l'elettroutensile venisseutilizzato per altre applicazioni,oppure con accessori differenti o in caso di insufficiente manutenzione, il livello di vibrazione ed il valore di emissione acustica potrebbero variare. Cio potrebbe augmentare sensibilmente l'emissione di vibrazioni e l'emissione acustica sull'intero periododi funzionamento.
Per valutare con precisione i valori di vibrazione e di emissione acustica, andranno considerati ancH e periodi nei quali l'utensile sa spento, oppure acceso, ma non utilizzato. Ci potrebber ridurre sensibilmente l'emissione di vibrazioni e l'emissione acustica sull'intero periodo di funzionamento.
Adottare misure di sicurezza supplementari per proteggere l'operaore dall'effetto delle vibrazioni: ad esempio, sopponendo a manutenzione l'elettrotensile e gli utensili accesso
ri, mantenendo calde le mani e organizzato i vari processi di lavoro.
Montaggio
Fissaggio dell'impugnatura supplementare (vedere Fig. A)
Svitare la vita (4) dell'impugnatura supplementare (3) sono a quando l'impugnatura supplementare si possa introdurre nell'alloggiamento (5).
Spingere l'impugnatura supplementare (3) nell'alloggiamento (5). Avvitare saldamente l'impugnatura supplementare in senso orario.
Utilizzo
Messa in funzione
Osservare la tensione di rete! La tensione riportata sulla targhetta di identificazione dell'elettroutensile deve corrispondere alla tensione della rete elettrica di alimentazione. Gli elettroutensili con l'indicazione di 230V possono essere collegatianche alla rete di 220V
Avvio/arresto
Per accendere l'electroutensile, spingere l'interruttore di avvio/arresto (1) in avanti, sino a rendere visible il carattere I sull'interruttore.
Per spegnere l'elettROUTensile, spingere l'interruttore di avvio/arresto (1) all'indietro, sino a rendere visible il carattere 0 sull'interruttore.
Indicazioni operative
Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa.
Prima di qualsiasi intervento sull'elettroutensile (ad es. interventi di manutenzione, sostituzione dell'accessorio ecc.), prelevare la batteria,anche nel caso in cui occorra trasportarlo o conservarlo. In caso di azionamento accidentale dell'interruttore di avvio/arresto sussiste pericolo di lesions.
L'eeltroutensile non è adatto per l'impiego stazionario. Non delve per esempio essere stretto in una morsa o fissato su un banco da lavoro.
- Indossare guanti protettivi durante il lavoro. Accertarsi che le parti di lamiera tagliate non si pieghino verso il proprio corpo. Sulle lamiere tagliate si formano spigoli taglienti che potrebbero causare delle lesions. Se necessario, premere con i quanti le parti di lamiera piegate per allontanarle dal corpo.
- Indossare guanti protettivi durante il lavoro e prestare particolare attenzione al cavo di alimentazione. Accertarsi che le parti di lamiera tagliate non si pieghino versuso il proprio corpo o versuso il cavo di alimentazione. Sulle lamiere tagliate si formano spigoli taglienti che potrebbero causare delle lesions oppure danneggiare il cavo
di alimentazione. Se necessario, premere con i guanti le parti di lamiera piegate per allontanarle dal corpo o dal cavo.
Avvicinare l'electroutensile al pezzo in lavorazione escludamente quando sia acceso.

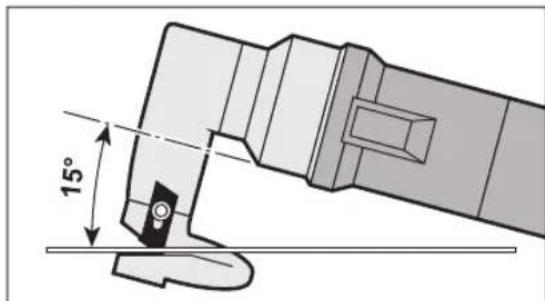

Mantenere l'eeltroutensile inclinato ad un'angolazione di 15^ rispetto alla superficie in lamiera ed evitare di angolarlo lateralmente.
Condurre l'eeltroutensile in modo uniforme nella direzione di taglio, esercitando una leggera pressione. Un avanzamento eccessivo riduce sensibilmente la durata degli utensili accessori e cui danneggiare l'eeltroutensile.
In caso di tagli curvi, evitare con particolare attenzione di angolare lateramente l'elettroutensile e lavorare escludamente con un avanzamento ridotto.
Spessore massimo della lamiera da tagliare
Lo spessore massimo delle lamiere da tagliare d_ è subordinato alla resistenza del materiale in lavorazione.
Tramite l'eeltroutensile è possibile eseguire tagli diritti e precisi nelle lamiere sinoagli spessori che seguono:
| Materiale resistenza max. (N/mm2) | dmax(mm) | |
| Acciaio 400 | 2,8 | |
| 600 | 2,2 | |
| 800 | 1,9 | |
| Alluminio 200 | 3,5 | |
Regolazione della distance lama a
La distanza lama a (fessura fra i taglienti) andra scelta in base allo spessore lamiera d_ da lavorare.
| dmax(mm) | Distanza lama a(mm) |
0,2-1,40,3
1,5-2,80,5
In caso di materiali più teneri o più tenaci, la distanza lama a andra ridotta; in caso di materiali duri o fragili, andra aumentata.
Allentare la vite di fissaggio (12) della lama inferiore. Mediante l'apposita vite (11), regolare la distanza lama a necessities.
saria. La lama superiore (8) e quella inferiore (10) non dovanno entrare in contatto.
Verificare la distanza mediante la dima di regolazione (13). Serrare nuovamente la vite di fissaggio (12) della lama inferiore.
Regolazione della distanza lama b
Per regolare la distanza lama b, la slitta (7) della lama superiore dovrà trovarsi sul punto morto superiore. A tale scopo, accendere breve l'eeltroutensile, quindi spegnerlo nuovamente. Potra essere necessario ripetere la procedura.
Utilizzando una spina, avvitare la vite di regolazione (6) della lama superiore in senso antiorario. Allentare la vite di fissaggio (9) della lama superiore e regolare la lama superiore (8) in modo che la distanza verticale b fra lama superiore ed inferiore sia pari a 0,4 mm. Verificare la distanza mediate la dima di regolazione (13).
Serrare nuovamente la vite di fissaggio (9) della lama superiore. Utilizzando una spina, ruotare la vite di regolazione (6) in senso antiorario, sino a portarla a contatto con la lama superiore (8).
In caso di materiali più teneri o più tenaci, la distanza lama b andrà ridotta; in caso di materiali duri o fragili, andrà aumentata.
Manutenzione ed assistenza
Manutenzione e pulizia
Prima di qualsiasi intervento sull'elettroutensile (ad es. interventi di manutenzione, sostituzione dell'accessorio ecc.), prelevare la batteria,anche nel caso in cui occorra trasportarlo o conservarlo. In caso di azionamento accidentale dell'interruttore di avvio/arrestosussiste pericolo di lesioni.
Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa.
Per poter garantire buone e sicure operazioni di lavoro, tenere sempre pulite l'elettroutensile e le fessure di ventilazione.
Se la batteria non è più funzionante, contattare un Centro Assistenza Clienti autorizzato per eletttroutensili Bosch.
Se fosse necessaria una sostituzione della linea di collegamento, Questa dovr èssere eseguita da Bosch oppure da un centro assistenza clienti autorizzato per elettrotensili
Bosch, al fine di evitare pericoli per la sicurezza.
Sostituzione della lama inferiore (vedere Fig. B)
Svitare la vite di regolazione (11) della lama inferiore. Svita re completamente la vite di fissaggio (12) della lama inferiore e prelevare la lama inferiore (10).
Introduire una nuova lama inferiore (10) nell'incavo del basamento del deviatrucioli (2). Fissare la lama inferiore mediatinga la vite di fissaggio (12).
Verificare la distance lama a come descritto in precedenza.
Sostituzione della lama superiore (vedere Fig. B)
La lama superiore (8) è適用zabile su entrambi i lati.
Svitare completamente la vite di fissaggio (9) della lama superiore e prelevare la lama superiore (8).
Ruotare la lama superiore (8) come indicate in Fig. B, oppu re aplicare una nuova lama superiore sulla slitta (7). Fissare la lama superiore mediate la vite di fissaggio (9).
Verificare la distanza lama b come descripto in precedenza.
Riaffilatura delle lame (vedere Fig. C)
In caso di usura, sostituire o riaffilare le lame per tempo: sostanto accessori affiliati consentono buone prestazioni di taglio e non sollecitano l'elettrotensile.
Nel riaffilare le lame, accertarsi di mantenere gli angoli di taglio.
Verificare gli angoli di taglio mediante la dima di regolazione (13).
Accessori/Partidi ricambio
Kit di lame 2607 010 025
Dima di regolazione 2 607 970 001
Chiave a brugola (ampiezza 5 mm) 1907 950 006
Chiave a brugola (ampiezza 2,5 mm) 1907 950 003
Servizio di assistenza e consulenza tecnica
Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esploso e informazioni relative ai pezzi di ricambio sono consulabili ancche sul sito www.bosch-pt.com
Il team di consulenza tecnica Bosch sare lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione delle elettroutensile.
Italia
Tel.: (02) 3696 2314
E-Mail: pt.hotlinebosch@it.bosch.com
Per ulteriori indirizzi del servizio assistenza consultare:
Avviare ad un ricericlaggio rispetto dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.
Non gettare elettrotensili dismessi tra i rifiuti domestici!
Solo per i Paesi della CE:
Conformmente alla Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elettroutensili divertati inservibili devono essere raccolti sepa
ratamente ed essere smaltiti/riciclati nel rispetto dell'ambiente.
In caso di smaltimento impropriro, le apparecchiature elettriche ed elettroniche potrebbero aver effetti nocivi sull'ambiente e sulla salute umana a causa della possibile presenza di sostanze nocive.
Nederlands
Jai d s w sIg cui .sai o slaw
Jg
