BRUKSANVISNING SHM 170 STIGA

vi vill först och främst tacka för att du har valt en av våra produkter. Vi hoppas användning av din nya maskin kommer att medföra tillfredsställelse och att den motsvarar dina förväntningar till fullo. Denna bruksanvisning har tagits fram för att ge dig möjlighet att lära känna maskinen bättre och att använda den säkert och effektivt. Glöm inte att bruksanvisningen är en viktig del av maskinen; ha den alltid till hands och se till att den medföljer maskinen om den säljs vidare eller om ni lånar ut den.

Denna maskin har utarbetats och tillverkats enligt gällande standarder och den är därmed säker och pålitlig, förutsatt att den används helt enligt instruktionerna i bruksanvisningen (avsedd användning); all annan användning samt bristande observation av säkerhetsföreskrifterna, instruktionerna för underhåll och reparation är att betraktas som "felaktig användning" och medför att garantin upphör att gälla och allt ansvar för tillverkaren. Användaren ansvarar då själv för eventuella skador eller åverkan på egen eller annan person.

Ifall ni skulle stöta på några mindre skillnader i beskrivningen och er maskin så ha i minnet att detta kan bero på den kontinuerliga förbättringen av produkten. Informationen i denna bruksanvisning kan ändras utan att i förhand meddela detta och utan uppdateringsplikt. Däremot kommer de huvudsakliga egenskaperna för säkerhet och funktion alltid att kvarstå. Vid tvekan så kontakta er återförsäljare. Lycka till!

1. IDENTIFIERING AV MASKINEN OCH DESS DELAR

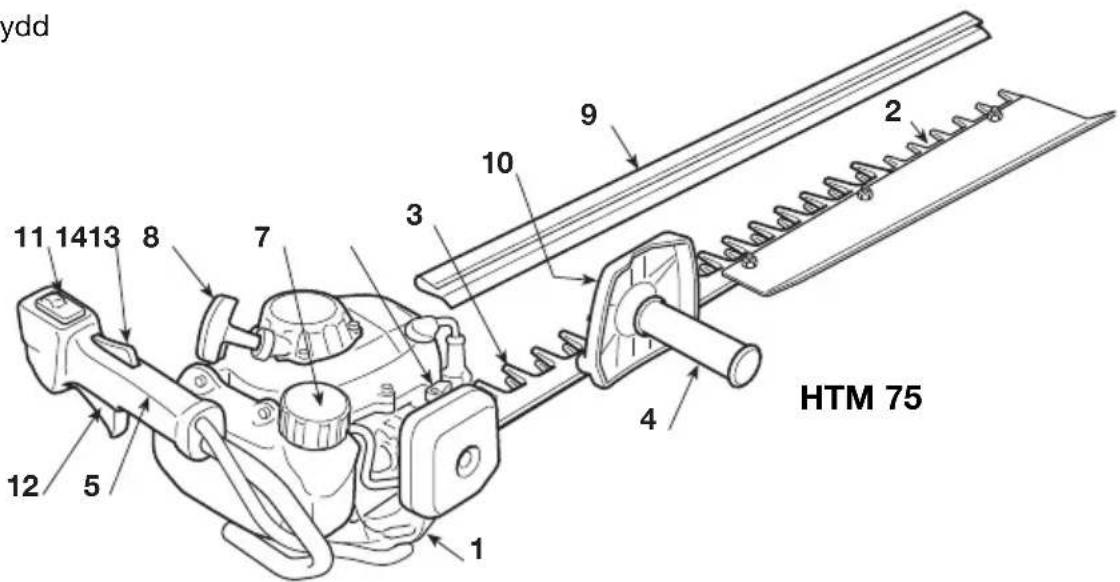

1. Motor
2. Skärsystem (skärblad)
3. Skyddsplatta vid klippning
4. Främre handtag
5. Bakre handtag
6. Kommando för att frisälla det bakre handtaget
7. Tanklock blandning
8. Startknapp
9. Skärbladskydd
10. Märkplåt

HTM 60 1 2 3 4 5 6 7 8 9 10 11 12 13 14

KOMMANDON

1. Strömbrytare för att stoppa motorn
2. Kommando för skärblad (Gasreglage)
3. Gasreglageskydd
4. Choke

ydd 11 1413 8 7 3 10 9 2 HTM 75 4 12 5 1

MÄRKPLÅT

10.1) CE-märke enligt maskindirektiv 98/37/EG
10.2) Tillverkarens namn och adress
10.3) Ljudeffektnivå LWA enligt direktivet 2000/14/EG
10.4) Tillverkarens referensmodell
10.5) Maskinmodell
10.6) Serienummer
10.7) Certifieringsmärke
10.8) Tillverkningsår
10.9) Artikelnummer
10.10) Emissionsdatum

10.1 10.7 10.2 10.10 10.3 CE TOV PROFESSIONS LWA dB 10.8 10.6 10.4 10.5 10.9 dB

2. SYMBOLER

12

OBS: Detta redskap är tillverkat för fritidsanvändning.

1) Varning! Fara
2) Läs igenom bruksanvisningen innan du använder maskinen.
3) Risk för bestående hörselskada.
Den som dagligen och kontinuerligt använder denna maskin under normala förhållanden kan utsättas för ljudnivåer på 85 dB(A) eller mer.
Den som använder maskinen måste därför bära personlig skyddsutrustning.

Bär alltid skyddsglasögon när du använder maskinen, för att skydda dig mot flygande föremål, och använd alltid hörselskydd, t.ex. en ljudisolerande hjälm, för att undvika hörselskador.

Om du skall arbeta i områden där risk för fall- lande föremål föreligger, skall du även bära skyddshjälm.

4) Använd skyddskor och skyddshandskar!

5) Fara: Brand! Blandningen är brandfarligt.

Spill inte bränsle.

6) Fara: Livsfarliga avgaser! Under drift avger maskinen giftiga avgaser. Använd inte maskinen i slutna eller dåligt ventilerade utrymmen. Avgasförgiftning kan leda till döden.

3. SÄKERHETSFÖRESKRIFTER

A) BRUKSANVISNING

1) Läs noggrant igenom instruktionerna. Lär dig att känna igen kontrollkommandona och använd maskinen på lämpligt sätt. Lär Er att snabbt stoppa motorn.
2) Använd maskinen för de ändamål som den är tillverkad för dvs. "klippa och jämna häckar, som består av tunna stammar med små grenar". All annan användning kan vara farlig och skada maskinen.
3) Tillåt aldrig att maskinen används av barn eller av personer som inte känner till instruktionerna tillräckligt. Lokala bestämmelser kan ange en minimiålder för dess användning.
4) Maskinen får endast användas av en person.
5) Använd aldrig maskinen:
- i närheten av personer, speciellt barn, eller djur;
- om användaren är trött eller mår dåligt, eller har tagit medicin, droger, alkohol eller andra ämnen som kan vara farliga för reflexer och uppmärksamhet;
- om användaren inte är i grad att hålla i maskinen med ett stadigt tag med båda händerna och/eller stå stadigt på benen under arbetet.
6) Glöm inte, att operatören eller användaren är ansvarig för eventuella olycksfall och oförutsedda händelser gentemot andra personer och deras egendom.

B) FÖRBEREDELSER

1) Under arbetet så är det nödvändigt att bära lämplig klädsel som inte hindrar arbetet.
- Bär åtsittande kläder med skydd under klippningen.
- Bär arbetshandskar, skyddsglasögon och skyddsskor med halkfri sula.
- Använd hörselskydd för att skydda hörseln.
- Bär inte sjalar, skjortor, halsband och andra hängande eller vida föremål som kan fastna i maskinen eller föremål och material som finns på arbetsplatsen.
- Sätt fast långt hår.
2) WARNING: FARA! Bensinen är lättantändig.
- förvara bränslet i därtill avsedd godkänd dunke;
- rök inte när ni håller på med bränslet;
- öppna bensinlocket långsamt så att det inre trycket gradvis töms ut;

• påfyllning av bränsle får endast ske utomhus med hjälp av en tratt;
• fyll på innan motorn startas; fyll inte på med bränsle eller ta bort locket när motorn är i funktion eller är varm;
• sätt inte på motorn om bensin läcker ut och undvik, att orsaka brandfara genom att avlägsna maskinen från området där bränslet har spillts utan vänta tills bränslet har dunstat bort och bensinångorna har lösts upp;
• gör noggrant rent alla spår av bensin som spillts på maskinen eller marken;
• starta inte maskinen på den plats där påfyllningen genomförts;
• undvik att kläderna kommer i kontakt med bränslet, om detta skulle inträffa så skall man byta kläder innan man startar motorn;
• sätt alltid tillbaka tankens och bensinbehållarens lock och kontrollera, att locken är väl låsta.
  3)Byt ut felaktiga eller skadade ljuddämpare.
  4) Utför en allmän kontroll före användning, och kontrollera särskilt:
• gasreglaget och säkerhetsspaken skall ha en fri rörelse utan tröghet och när man släpper dem så skall de automatiskt och snabbt gå tilllbaka till neutral position;
• gasreglaget skall vara blockerat om man inte trycker på säkerhetsspaken;
• strömbrytaren för stopp av motorn skall lätt flytta sig från en position till en annan;
  – elkablar och särskilt tändstiftets kabel skall var hela för att undvika att det uppstår gnistor och skyddet skall vara korrekt monterat på tändstiftet;
• handtag och skydd på maskinen skall hållas rena och torra och fast fixerade till maskinen;
• skärbladen får aldrig komma till skada;
  5) Innan man påbörjar arbetet så se till att alla skydd sitter korrekt monterade.

C) UNDER ANVÄNDNINGEN

1) Sätt inte på motorn i stängda utrymmen, där farliga koloxidgaser kan utvecklas.
2) Arbeta endast i dagsljus eller med en god belysning.
3) Inta en stilla och stabil ställning:
– så länge det är möjligt så undvik att arbeta på våt eller halkig mark eller på en farofylld eller brant mark som inte garanterar stabilitet för

operatören under arbetet;

• undvik att använda stegar och ostabila platt- former;
• spring aldrig utan gå och se upp för alla ojämnheter på marken och om det finns några hinder i vägen.
  4) Starta motorn med maskinen fast blockerad mot marken med den fria handen:
• starta motorn åtminstone 3 meter från platsen där påfyllning utförts;
• kontrollera så att det inte finns några personer i maskinens arbetsområde;
• rikta aldrig ljuddämparen och därmed avgasen mot lättantändligt material.
  5) Ändra inte motorns inställningar och låt den inte uppnå ett alltför högt motorvarvtal.
  6) Kontrollera att maskinens varvtal inte hindrar en fri rörelse av skärbladen och att efter att ha gasat så kontrollera att motorn snabbt sjunker mot minimum.
  7) Se till att skärbladen inte slår emot främmande föremål och se upp för föremål som kan slungas iväg på grund av skärbladens rörelse.
  8) Stoppa motorn:
• var gång motorn står obevakad.
• innan bränsle fylls på.
  9) Stoppa motorn och dra av tändstiftskabeln:
  – innan du kontrollerar, rengör eller utför arbeten på maskinen;
  – efter att ha slagit emot ett främmande föremål. Kontrollera efter ev. skador och reparera om nödvändigt, innan maskinen används på nytt;
• om maskinen börjar vibrera på onormalt sätt sök genast orsaken till vibrationerna och åtgärda;
• när maskinen inte skall användas.

D) UNDERHÅLL OCH FÖRVARING

1) Håll muttrar och skruvar åtdragna för att alltid behålla maskinen i säkert arbetstillständ. Ett regelmässigt underhåll är väsentligt för säkerheten och för att upprätthålla prestationsnivån.
2) Förvara aldrig maskinen med bensin i tanken i ett rum, där bensinångorna kan nås av eldslåga, gnista eller stark värmekälla.
3) Låt motorn kallna innan maskinen ställs inomhus.
4) För att minska brandrisken ska motorn, utloppet samt ljuddämparen och bensinförvaringsstället vara fria från grenar, löv eller överflödigt fett. Lämna inte behållare med materialet som klippts inomhus.

5) Om tanken måste tömmas, ska detta göras utomhus och med kall motor.
6) Bär skyddshandskar för alla typer av ingrepp på skärsystemet.
7) Håll skärbladen vassa. Allt arbete gällande skärbladen är krävande arbeten som kräver en specifik kompetens förutom användning av avsedda verktyg; av säkerhetsskäl så måste detta därmed utföras vid en serviceverkstad.
8) För säkerhets skull, använd aldrig maskinen om delar av den är utnötta eller skadade. Skadade delar måsta bytas ut, aldrig repareras. Använd enbart originalreservdelar. Delar av annan kvalitet kan skada maskinen och påverka säkerheten.
9) Ställ maskinen utom räckhåll för barn!

E) TRANSPORT OCH FÖRFLYTTNING

1) Var gång som man måste förfytta eller transportera maskinen så måste man:
– stänga av motorn, vänta tills skärbladen stopppat och ta bort tändstiftets skydd;
- sätt dit skärbladens skydd;
- håll enbart maskinen i handtagen och rikta skärbladen i motsatt direktion än driftsriktningen.
2) När man transporterar maskinen med ett for- don, så måste man placera den så att den inte utgör fara för någon och sätta fast den ordentligt så att den inte välter, vilket kan göra att den går sönder och att bränsle rinner ut.

F) HUR DU LÄSER BRUKSANVISNINGEN

I bruksanvisningens text så finns det några paragrafer av särskild vikt som markerats efter graden av vikt och vars innebörd är den följande:

ANMÄRKNING

eller

VIKTIGT

Föreskrifter eller annat som

tidigare indikerats och är till för att undvika att maskinen skadas eller orsakar skada.

WARNING!

Försummelse innebär

risk för åverkan på

risk för allvarlig åverkan, med dödlig fara, på egen eller annan person.

4. FÖRBEREDELSE AV ARBETET

KONTROLL AV MASKINEN

Innan man påbörjar arbetet så måste man:

• Kontrollera att det inte finns några lösa skruvar på maskinen och skärbladen;
• kontrollera att knivarna är väl slipade och utan skador;
• kontrollera att luftfiltret är rent;
• kontrollera att skydden sitter fast ordentligt och att de är effektiva;
• kontrollera att handtagen sitter fast ordentligt.

FÖRBEREDELSE AV BLANDNINGEN

Denna maskin är utrustad med en tvåtaktsmotor som består av bensin och smörjolja.

VIKTIGT skadar motorn och att gälla.

Att använda enbart bensin skadar motorn och medför att garantin upphör att gälla.

VIKTIGT

Använd endast bränsle och smörjmedel som bibehåller prestationerna och garanterar att de mekaniska enheterna varar med tiden.

- Egenskaper för bensinen

Använd endast bensin utan bly (grön) med minst 90 oktan.

VIKTIGT

Grön bensin avger beläggningar i behållaren om den bevaras där i mer än 2 månader. Använd alltid färsk bensin!

Använd endast syntetisk olja av bästa kvalitet, specifik för tvåtaktsmotorer.

Hos er återförsäljare finns olja som är avsedd för denna typ av motor, som är i grad att garantera ett bra skydd.

Användning av dessa oljor gör det möjligt med en blandning på 2 % som består av en del olja var 50:e del bensin.

- Förberedelse och bevaring av blandningen

FARA!

Bensinen och blandningen är flamfarliga!

• Bevara bensinen och blandningen i en godkänd tank för bränsle, på en säker plats, långt från värmekällor eller fria flammor.
• Lämna inte behållaren så att barn kan komma åt den.
• Rök inte under förberedelse av blandningen och undvik att andas in bensinångorna.

Tabellen indikerar mängden bensin och olja som skall användas för att förbereda blandningen i funktion till typen av olja som används.

Bensin Syntetisk olja 2 Takts
liter liter cm		3
1	0	,
2	0	,
3	0	,
5 0,10 100
10 0,20 200

Vid förberedelse av blandningen:

• Häll cirka hälften av bensinen i en godkänd tank.
  – Häll på all olja, enligt tabellen.
  – Fyll på med resten av bensinen.
• Stäng locket och skaka energiskt.

VIKTIGT

Blandning åldras. Förbered inte för mycket blandning för att undvika beläggingar.

VIKTIGT

Ställ behållarna med blandningen och bensinen åtskilda åt och gör så att de är identifierbara så att de inte förväxlas vid användningstillfället.

VIKTIGT

Gör regelbundet rent behållarna från bensinen och blandningen så att eventuella beläggningar avlägsnas.

PÄFYLLNING AV BRÄNSLE

FARA!

gen och undvik att andas in bensinångorna.

WARNING!

dunken då det kan ha bildats ett tryck inuti.

Innan man utför påfyllningen:

• Skaka energiskt dunken med blandningen.

• Ställ maskinen plant i en stabil position med tanklocket uppåt.

• Gör rent tanklocket och området runtomkring så att man inte smutsar ner under påfyllningen.

• Öppna varsamt tanklocket för att tömma trycket gradvis. Fyll på med hjälp av en tratt och undvik att fylla på tanken ända upp (Fig. 1).

WARNING!

Tanklocket skall alltid

stängas och skruvas åt ända in.

WARNING!

Gör genast rent alla spår

av blandningen som hamnat på maskinen eller marken och starta inte motorn förrän bensinångorna har skingrats.

5. START - ANVÄNDNING - STOPP AV MOTORN

START AV MOTORN

WARNING!

WARNING! Start av motorn skall utföras på åtminstone 3 meters avständ från den plats där påfyllning av bränsle har utförts på.

Innan man startar motorn:

• Ställ maskinen i en stabil position på marken.
• Ta bort skärbladskydden.
  – Se till att skärbladet inte snuddar marken eller andra föremål.
  – Se till att handtaget blockerats i mittpositionen (endast HTM 60).

- Kallstart

ANMÄRKNING

Med "kallstart" så menas

start som utförs åtminstone 5 minuter efter att motorn stoppat eller efter påfyllning av bränsle.

För att starta motorn (Fig. 2):

1. Tryck på strömbrytaren (1) till position «I».

2. Tryck försiktigt på "primerns" knopp (2) 7-10 gånger ända tills det kommer ut bränsle från avluftningsröret.

3. Vrid chokens (3) kontrollspak till positionen «START».
4. Håll maskinen fast mot marken med en hand på handtaget för att inte förlora kontrollen under starten.

WARNING!

Om maskinen inte hålls

med ett fast tag så kan motorns kraft göra att operatören tappar balansen eller att skärbladet slungas mot ett föremål eller mot själva operatören.
5. Dra långsamt ut starchandtaget cirka 10-15 cm ända tills man känner på ett lätt motständ och dra därefter ytterligare några snabba och kraftigare ryck tills den startar.

VIKTIGT

Denna maskin har start-

systemet "Easy Start" som gör motorstarten lättare i förhållande till traditionella metoder. Detta system minskar kraften som krävs för att starta.

Dra vajern endast så mycket som det behövs för att höra motorn starta. Vajern behövs inte dras med kraftiga ryck eftersom den inte har ett kraf- tigt motständ under starten.

VIKTIGT

Dra inte ut linan helt och hållet så att den går sönder och låt den inte släpa längs kanten av linhjulet. Släpp sedan handtaget gradvis och undvik att linan åker tillbaka på ett okontrollerat sätt.

1. Släpp gradvis startlinans handtag (4) och undvik att den åker tillbaka på ett okontrollerat sätt.
2. Ställ kontrollspaken för choken (3) till position «RUN».

ANMÄRKNING

Spaken för choken (3) återgår automatiskt till position «RUN» så snart gasreglaget (5) aktiveras.

1. Låt motorn gå minst i 1 minut innan man accederar till maximalt varvtal.

VIKTIGT

Om handtaget (4) för startlinan aktiveras upprepade gånger med choken (3) kontrollspak i position «START» så kan motorn få för mycket bränsle och göra att det blir svårt att starta den.

Om motorn fått för mycket bränsle så montera bort tändstiftet och dra sakta i startlinans handtag (5) för att få bort överflödet av bränsle, torka därmed elektroderna på tändstiftet och montera tillbaka det på motorn.

- Varmstart

För varmstart (omedelbart efter stopp av motorn) så följ punkterna 1 - 4 - 5 - 6 i förgående procedur.

Hastigheten för klippsystemet regleras av gasreglaget (1) som finns på det bakre handtaget (2).

Aktivering av denna spak är endast möjligt om man samtidigt trycker på säkerhetsspaken (3).

Rörelse sänds från motorn till skärbladen genom koppling till centrifugalkraft som hindrar att skärbladen rör sig när motorn står på lågvarv.

WARNING!

Använd inte maskinen om skärinsatsen rör sig med motorn på minimiläget. I detta fall ska du kontakta din återförsäljare.

En korrekt arbetshastighet uppnås med gasreglaget (1) ända ned.

VIKTIGT

Under de första 6-8 timmmarnas maskindrift så undvik att sätta motorn på maximalt varvtal

MOTORSTOPP (Fig. 4)

För att stoppa motorn:

• Släpp gasreglaget (1) och låt motorn gå på lågvarv under några sekunder.
• Skjut strömbrytaren (2) till position «O».

WARNING!

Efter att ha ställt gasreglaget på lågvarv så tar det flera sekunder innan skärbladen stoppar.

WARNING!

6. ANVÄNDNING AV MASKINEN

För respekt av andra och för miljön:

• Så undvik att störa.
• Följ noggrant lokala bestämmelser för bortförskaffande av material som finns kvar efter klippningen.
• Följ lokala bestämmelser till pricka för bortförskaffande av olja, bensin, trasiga delar och andra enheter som kan förstöra miljön.

WARNING!

Bär lämplig klädsel under arbetet. Er återförsäljare är i grad att ge er information gällande mest lämpligt material för att förebygga olyckor och för att garantera säkerheten under arbetet.

REGLERING AV HANDTAGET (Fig. 5) (endast HTM 60)

Det bakre handtaget (1) kan inta 5 olika riktningar jämfört med klippsystemet, för att på ett bekvämare sätt kunna finputsa häcken.

WARNING!

Reglering av handtaget skall utföras med avstängd motor.

• Dra i spaken för friställning (2).
• Vrid på det bakre handtaget (1) till önskad position.
• Innan man använder maskinen så se till att spaken för friställning (2) har gått tillbaka till ursprungsläge helt och hålet och att det bakre handtaget är stabilt.

WARNING!

Under arbetet så skall det bakre handtaget alltid vara vertikalt, oberoende av positionen för klippsystemet (3).

OLIKA KLIPPSÄTT

WARNING!

Under klippningen så skall alltid maskinen hållas ordentligt med båda händerna.

WARNING!

Stoppa genast motorn om skärbladen blockeras under arbetet eller om de fastnar i häckens grenar.

Det är alltid att föredra att först klippa häckens två vertikala sidor och sedan högst uppe.

• Vertikal klippning (Fig. 6)

Klippningen skall alltid utföras med en bågrörelse nedifrån och upp genom att hålla skärbladet så långt ifrån kroppen som möjligt.

• Horisontal klippning (Fig. 7)

De bästa resultaten uppnås med skärbladet lätt lutat (5° - 10°) mot klippriktningen, med en bågrörelse och genom att långsamt och konstant gå framåt och speciellt vid väldigt täta häckar.

SMÖRJNING AV SKÄRBLADEN UNDER ARBETET

Om klippsystemet värms upp för mycket under arbetet så måste man smörja de inre sidorna på skärbladen.

WARNING!

Detta ingrepp får endast utföras med avstängd motor och stilla- stående skärblad.

NÄR ARBETET AVSLUTATS

När arbetet avslutats:

• Så stoppa motorn enligt tidigare indikationer (Kap. 5).
• änta tills skärbladen stoppat och montera dit skyddet.

7. UNDERHÅLL OCH FÖRVARING

Ett korrekt underhåll är fundamentalt för att kunna bibehålla maskinens effektivitet och säkerhet under användningen.

WARNING!

Vid underhållsarbete:

• ta bort tändstiftets skydd.
• Vänta tills motorn har svalnat ordentligt.
• Använd skyddshandskar vid arbeten som gäller skärbladen.
• Håll skydden monterade på skärbladen utom vid arbeten på själva skärbladen.
• Häll inte ut olja, bensin eller annat miljöförstörande material.

RENGÖRING AV MOTORN OCH LJUDDÄMPAREN

För att minska risken för brand så gör ofta rent vingarna på cylindern med tryckluft och ta bort grenar, löv och annat skräp från ljuddämparen.

RENGÖRING AV LUFTFILTRET

VIKTIGT

Rengöring av luftfiltret är

betydelsefullt för en bra funktion och varaktighet av maskinen.

Rengöringen skall utföras var 8-10:e arbetstimma.

För att göra rent filtret (Fig. 8):

• Så skruva loss skruven (1) ta bort locket (2) och den filtrerande enheten (3).
• Rengör filterelementet (3) med tvål och vatten. Använd inte bensin eller andra lösningsmedel.
• Låt filtret lufttorka.
• Montera tillbaka den filtrerande enheten (3) locket (2) och dra ordentligt åt skruven (1).

FÖRGASARFILTER

Inuti tanken så finns ett filter som hindrar att smuts kommer in i motorn.

En gång om året så är det lämpligt att byta ut fil- tret hos er återförsäljare.

KONTROLL AV TÄNDSTIFTET

Man skall regelbundet ta bort tändstiftet och göra rent det genom att ta bort beläggningar med en metallborste.

Kontrollera och återställ ett korrekt avständ mellan elektroderna (Fig. 9).

Montera tillbaka tändstiftet och skruva åt ända in med nyckeln som medföljer.

Tändstiftet skall bytas ut mot ett med samma egenskaper om det finns brända elektroder eller förstörd isolering och i vilket fall som helst var 100:e funktionstimme.

REGLERING AV FÖRGASARE

Förgasarna regleras i fabriken så att maximala prestationer skall uppnås under användningen och som avger minimalt med giftig avgas i enlighet med gällande standarder.

Vid dåliga prestanda så kontrollera först och främst så att skärbladen inte är blockerade till viss del eller att de inte är deformerade, därefter så vänd er till återförsäljaren för en kontroll av förgasaren och motorn.

Skärinsatsen ska inte rö-

ra sig med motorn på minimiläget. Om skärinsatsen rör sig med motorn på minimiläget, kontakta din återförsäljare för en korrekt reglering av motorn.

SMÖRJNING AV VÄXEL (Fig. 10)

Var 20:e arbetstimme så smörj på med ett speciellt fett av molybdendisulfider; genom att injicera det i smörjnippeln (1).

REGLERING AV SKÄRBLADEN

Skärbladen utsätts för förslitning som visar sig då de börjar klippa dåligt på grund av ett överdrivet spelrum.

WARNING!

Regleringen skall utföras

med stoppad motor och skärbladen stilla.

För att utföra regleringen (Fig. 11):

• Lossa på muttrarna (1).
  – Gör noggrant rent spåren (2) på skruvarna (3) från damm och skräp.
• Skruva fast skruvarna (3) ända in utan att dra åt och skruva därmed loss 1/4 - 1/2 varv.
• Dra åt muttrarna (1).
• Smörj skärbladen.
• Starta motorn och ta den i funktion på maximalt varvtal i cirka 1 minut.
• Stoppa motorn, vänta tills skärbladen stoppat och rör vid dem med handen; om deras värme är sådan att kontakt med handen är genomförbar så innebär detta att regleringen är riktigt.
• Om de är för varma så lossa lätt på muttrarna (1) och skruvarna (3) och upprepa testet ända tills man får tillfredsställande förhållanden.

WARNING!

Kontrollera alltid att mut-

trarna (3) är ordentligt åtdragna innan man börjar arbetet på nytt.

SLIPNING AV SKÄRBLADEN

Slipning av skärbladen är nödvändigt när klippningen inte längre är tillfredsställande och när grenar fastnar ofta.

WARNING!

blad skall aldrig slipas utan bytas ut.

VIKTIGT

Det är alltid att föredra att

slipningen utförs hos er återförsäljare som har rätt utrustning och nödvändig kompetens.

Om man måste slipa skärbladen så måste man använda en finkornig fil och genom att följa nedanstående ingrepp (Fig. 12):

• Stöd filen (1) mot skäret (2) med en vinkel på 45°, och fortsätt med en rörelse uppifrån och ned mot skärets kant.
• Gör så att filen endast slipar på nedåtvägen och lyft den vid returnen.
• Ta bort lite material.
• Ta bort allt skägg med en slipsten.
• Ta bort alla spår från slipningen och smörj skärbladen innan de monteras tillbaka.

EXTRAORDINÄRA INGREPP

Alla underhållsingrepp som inte innesluts i denna bruksanvisning får endast utföras av er återförsäljare.

Ingrepp som utförs vid en olämplig struktur eller av ej kvalificerade personer medför att all slags garanti upphör att gälla.

FÖRVARING

När man avslutat varje arbetssektion så gör noggrant rent maskinen från damm och skräp, reparera eller byt ut defekta delar och smörj skärbladen för att förebygga mot rostbildning.

Maskinen skall förvaras på en torr plats, skyddad från häftiga väderleksombyten, med skärbladskydden korrekt monterade.

Om maskinen inte skall an-

vändas på minst 2-3 månader så måste man vidta vissa åtgärder för att undvika svårigheter vid återupptagandet av arbetet eller få permanenta skador på motorn.

- Magasinering

Innan man ställer undan maskinen:

• Töm bränsletanken.
• Starta motorn och håll den i drift på lägsta varvtal ända tills den stannar så att allt bränsle som finns kvar i bränsletanken konsumeras.
• Låt motorn kallna och montera bort tändstiftet.
• Häll en tesked olja (ny) för tvåtaktsmotorer, i hålet på tändstiftet.
• Dra flera gånger i startlinan för att distribuera olja i cylindern.
• Montera tillbaka tändstiftet med kolven på den yttersta övre punkten (syns från skåran på tändstiftet) när kolven är i maximal bana).

- Återuppta arbetet

När man på nytt tar maskinen i funktion:

• Ta bort tändstiftet.
  – Aktivera starthandtaget några gånger för att få bort överflöd av olja.
• Kontrollera tändstiftet enligt beskrivningen i kapitel "Kontroll av tändstiftet".
• Förbered maskinen enligt indikationerna i kapitel "Förberedelse av arbetet".

8. FELSÖKNINGI

FEL MÖJLIG ORSAK ÅTGÄRD

1) Motorn startar inte eller så stoppar den	- Felaktig startprocedur	- Följ instruktionerna (se kap. 5)
	- Tändstiftet är smutsigt eller så är avståndet mellan elektroderna felaktigt	- Kontrollera tändstiftet (se kap. 7)
	- Tilltäppt luftrenare	- Gör rent och/eller byt ut filtret (se kap. 7)
	- Problem med karburering	- Kontakta er återförsäljare
2) Motorn startar men med lite effekt	- Tilltäppt luftrenare	- Gör rent och/eller byt ut filtret (se kap. 7)
	- Problem med karburering	- Kontakta er återförsäljare
3) Motorn fungerar oregelbundet eller så har den ingen effekt	- Tändstiftet är smutsigt eller så är avståndet mellan elektroderna felaktigt	- Kontrollera tändstiftet (se kap. 7)
	- Problem med karburering	- Kontakta er återförsäljare
4) Motorn avger för mycket rök	- Felaktig komposition av blandningen	- Förbered blandningen enligt instruktionerna (se kap. 4)
	- Problem med karburering	- Kontakta er återförsäljare

9. TEKNISKA DATAI

MODELL	HTM 60	HTM 75
Slagvolym ...... cm ^3	25,4 25,4
Effekt ...... kW 0,8	8 0,8
Tändstift ......	NGK BPMR6Y	NGK BPMR6Y
Förhållande bensin : olja ......	50 : 1	50 : 1
Tank kapacitet ...... liter 0,5	0,5
Klipplängd ...... mm	550	700
Ljudtryck (enligt EN 27917) ...... dB(A)	90,5	91
Vibrationsnivå ...... m/s ^2	2,5 - 5,4	7,4 - 6,0
Vikt ...... kg 5,7	5,4

Arvoisa Asiakas,

• Vandret klipning (Fig. 7)

Bruk kun syntetisk olje av topp kvalitet som er spesielt beregnet på totaktsmotorer.
