BEDIENUNGSANLEITUNG SHM 170 STIGA

Sehr geehrte Kundin, sehr geehrter Kunde, Heckenschere

Wir danken Ihnen, dass Sie unseren Produkten den Vorzug gegeben haben und wünschen Ihnen, dass Ihnen der Gebrauch Ihrer neuen Maschine Freude macht und Ihren Erwartungen vollkommen entspricht. Dieses Handbuch wurde herausgegeben, um Sie mit Ihrer Maschine vertraut zu machen und diese sicher und wirksam einsetzen zu können. Beachten Sie, dass das Handbuch ein wesentlicher Bestandteil der Maschine ist. Halten Sie es stets griffbereit, um es jederzeit einsehen zu können, und liefern Sie es mit, sollten Sie die Maschine eines Tages an Dritte abtreten oder ausleihen.

Diese neue Maschine wurde nach den geltenden Bestimmungen entwickelt und hergestellt. Sie arbeitet sicher und zuverlässig, wenn sie - unter strikter Beachtung der in diesem Handbuch enthaltenen Anweisungen verwendet wird (Bestimmungsgemäßer Gebrauch). Jede andere Verwendung oder die Nichtbeachtung der angezeigten Sicherheitsvorschriften beim Gebrauch bzw. der Anweisungen für Wartung und Reparatur werden als "unzweckmäßige Verwendung" der Maschine angesehen und haben den Verfall der Garantie und die Ablehnung jeder Verantwortung seitens des Herstellers zur Folge. Dem Benutzer selbst dadurch entstandene oder Dritten zugefügte Schäden oder Verletzungen gehen zu Lasten des Benutzers.

Falls Sie kleinere Unterschiede zwischen der Beschreibung im Handbuch und der Maschine feststellen sollten, können Sie davon ausgehen, dass die in diesem Handbuch enthaltenen Informationen auf Grund fortwährender Verbesserungen des Erzeugnisses Änderungen unterliegen, ohne dass der Hersteller die Pflicht zur Bekanntgabe oder zur Aktualisierung hat, unter der Voraussetzung, dass sich die wesentlichen Eigenschaften für Sicherheit und Betriebsweise nicht verändern. Im Zweifelsfall wenden Sie sich bitte an den Händler Viel Spaß bei der Arbeit!

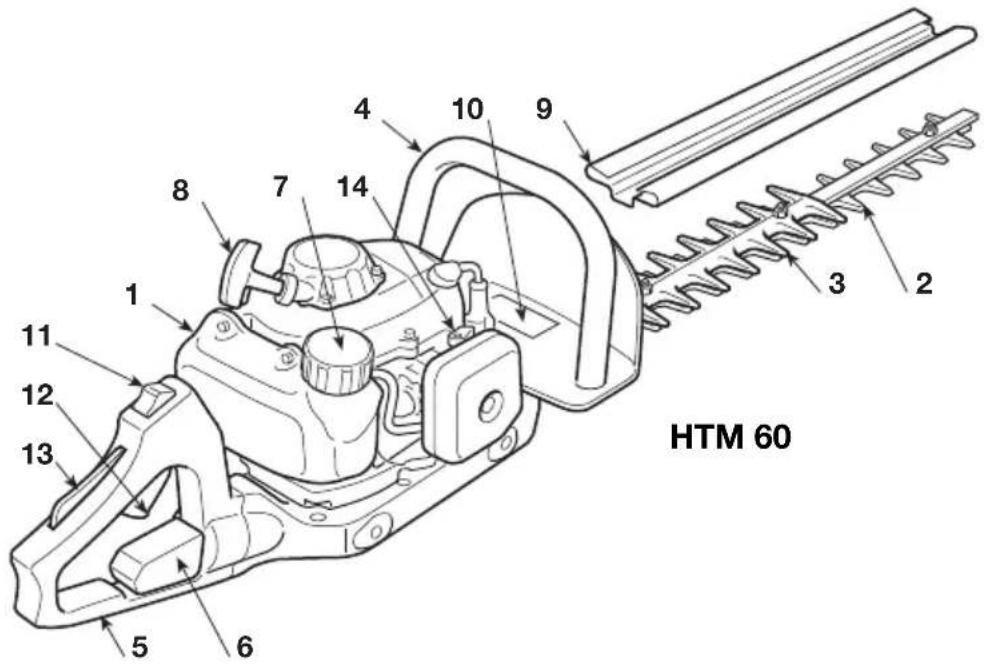

1. KENNZEICHNUNG DER WESENTLICHEN BAUTEILE

1. Motor
2. Schneidvorrichtung (Messer)
3. Schutzplatte
4. Vorderer Handgriff
5. Hinterer Handgriff
6. Entriegelungsvorrichtung hinterer Handgriff
7. Verschluss Gemischtank
8. Startgriff
9. Messerschutz
10. Typenschild

HTM 60 1 2 3 4 5 6 7 8 9 10 11 12 13 14

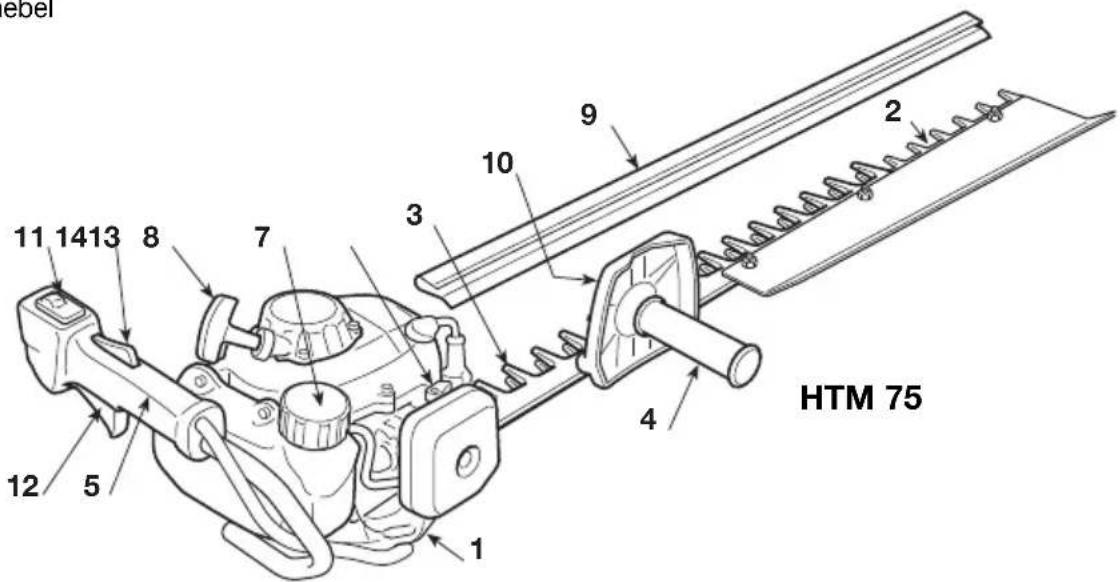

SCHALTVORRICHTUNGEN

1. Motorabstellschalter
2. Messersteuerung (Gashebel)
3. Sicherheitsgashebel
4. Starter-knopf

ebel 11 1413 8 7 3 10 9 2 HTM 75 4 12 5 1

TYPENSCHILD

10.1) Konformitätszeichen gemäß der Richtlinie 98/37/EG
10.2) Name und Anschrift des Herstellers
10.3) Schalleistungspegel LWA gemäß Richtlinie 2000/14/EG
10.4) Bezugsmodell des Herstellers
10.5) Maschinenmodell
10.6) Kennummer
10.7) Prüfzeichen des Prüfinstituts
10.8) Baujahr
10.9) Artikelnummer
10.10) Emission-Nummer

10.1 10.7 10.2 10.10 10.3 CE TOV PROFESSIONS LWA dB 10.8 10.6 10.4 10.5 10.9 dB

2. SYMBOLE

12

ACHTUNG: Das von Ihnen gekaufte Gerät ist für den Hobbygebrauch gebaut worden.

1) Achtung! Gefahr
2) Vor Inbetriebnahme des Geräts die Gebrauchsanleitung aufmerksam lesen.
3) Ihr Gehör kann bleibend beschädigt werden.
Wir weisen den Bediener des Geräts darauf hin, dass er bei normalen Arbeitsbedingungen täglich einer Geräuschbelastung von 85 dB (A) oder mehr ausgesetzt ist.
Bei der Arbeit mit der Maschine müssen entsprechende Schutzvorrichtungen getragen werden, wie Schutzbrille (Gefahr umherfliegender Teile) und Gehörschutz (es besteht Gefahr bleibender Gehörschäden). Sollte während der Arbeit auch die Gefahr herabfallender Gegenstände bestehen, so ist auch ein Schutzhelm zu tragen.
4) Arbeitsschuhe und Schutzhandschuhe tragen!

5) ABrandgefahr! Der Kraftstoff ist entflammbar und darf daher nicht verschüttet werden.

6) Vergiftungsgefahr! Während des Gerätebetriebs erzeugt der Motor schädliche Abgase.

Die Maschine auf keinen Fall in geschlossenen oder schlecht belüfteten Räumen verwenden. Tödliche Vergiftungsgefahr.

3. SICHERHEITSVORSCHRIFTEN

A) AUSBILDUNG

1) Lesen Sie die Anweisungen aufmerksam. Machen Sie sich mit den Bedienungsteilen und dem richtigen Gebrauch der Maschine vertraut. Lernen Sie, den Motor schnell abzustellen.
2) Die Maschine nur zu dem, für diesen vorgesehenen Zweck verwenden, d.h. für das Schneiden und Trimmern von Hecken, bestehend aus Sträuchern mit kleinen Zweiglein. Ein unzweckmäßiger Gebrauch kann generell gefährlich sein und die Maschine beschädigen.
3) Erlauben Sie niemals Kindern oder Personen, die nicht über die erforderlichen Kenntnisse dieser Gebrauchsanweisung verfügen, die Maschine zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.
4) Die Maschine darf nicht von mehr als einer Person benutzt werden.
5) Maschine niemals benutzen:

- während Personen, besonders Kinder oder Tiere in der Nähe sind.

- wenn der Benutzer müde ist oder sich nicht wohl fühlt, oder wenn er Arzneimittel oder Drogen, Alkohol oder andere Stoffe zu sich genommen hat, die seine Aufmerksamkeits- und Reaktionsfähigkeit beeinträchtigen

- wenn der Benutzer nicht imstande ist, die Maschine mit zwei Händen festzuhalten bzw. wenn er bei der Arbeit nicht stabil auf den Beinen das Gleichgewicht halten kann

6) Beachten Sie, dass der Benutzer für Unfälle und Schäden verantwortlich ist, die anderen Personen oder deren Eigentum widerfahren können.

B) VORBEREITENDE MASSNAHMEN

1) Bei der Arbeit, muss der Benutzer eine geeignete Kleidung tragen, die ihn in seinen Bewegungen nicht hindert
- Enganliegende Schutzkleidung mit schnittfesten Schutzeinsätzen tragen
- Handschuhe, Schutzbrille und schnittfeste Sicherheitsschuhe mit rutschfester Sohle tragen
– Gehörschutz tragen
- Keine Schale, Hemden, Halsketten oder andere lose hängende Zubehöre tragen, die sich in der Maschine oder in eventuell auf dem Arbeitsplatz befindlichen Gegenständen verfangen könnten
- Langes Haar zusammenbinden
2) ACHTUNG: GEFAHR! Benzin ist hochgradig entflambar:
- Kraftstoff in eigens zu diesem Zweck vorgesehenen, zugelassenen Behältern aufbewahren;
– beim Umgang mit Kraftstoffen nicht rauchen;
- Tankverschluss langsam öffnen, um den darin entstandenen Druck langsam abzubauen.

• Kraftstoff nur im Freien mit Hilfe eines Trichters nachfüllen
• Kraftstoff ist vor dem Starten des Motors einzufüllen. Während der Motor läuft oder bei heißer Maschine darf der Tankverschluss nicht geöffnet bzw. Benzin nachgefüllt werden.
• Falls Benzin übergelaufen ist, darf kein Versuch unternommen werden, den Motor zu starten. Statt dessen ist die Maschine von der benzinverschmutzten Fläche zu entfernen. Bis das Benzin nicht vollständig verdampft ist und die Benzindämpfe nicht verflüchtigt sind, vermeiden Sie alles, was einen Brand verursachen könnte.
  – Jegliche Spur von eventuell auf der Maschine oder auf dem Boden verschüttetem Benzin sofort entfernen;
• Maschine nicht am Befüllungsort starten;
  – der Kontakt zwischen Kraftstoff und den Kleidern ist zu vermeiden, und in einem solchen Fall, kleiden Sie sich lieber um, bevor Sie den Motor starten;

• Tankverschluss und Verschluss des Benzinbehälters müssen immer gut zugeschraubt sein.
  3) Fehlerhafte oder beschädigte Schalldämpfer auswechseln.
  4) Vor dem Gebrauch die ganze Maschine gründlich überprüfen und insbesondere:

• der Gashebel und der Sicherheitshebel müssen sich leicht bewegen lassen, nicht klemmen und wenn losgelassen, müssen sie automatisch und schnell ihre Ausgangsposition wieder einnehmen;

• der Gashebel muss blockiert bleiben, solange der Sicherheitshebel nicht betätigt wird;
• der Taster für die Motorausschaltung muss von einer Position auf die andere leicht verstellbar sein;
• das Elektrokabel und vor allem das Zündkerzenkabel müssen einwandfrei sein, um eine Funkenbildung auszuschließen und der Stecker muss vorschriftsmäßig an der Zündkerze angebracht sein;
• die Handgriffe und Schutzvorrichtungen der Maschine müssen gereinigt und abgetrocknet, und schließlich an die Maschine fest angebracht werden;
  – die Messer dürfen nie beschädigt sein;
  5) Vor Arbeitsbeginn muss sichergestellt werden, dass alle Schutzvorrichtungen richtig angebracht sind.

C) DIE MASCHINE IM EINSATZ

1) Der Verbrennungsmotor darf nicht in geschlossenen Räumen laufen, in denen sich gefährliche Kohlenmonoxydabgase sammeln können.
2) Arbeiten Sie nur bei Tageslicht oder bei gutem Kunstlicht.
3) Eine sichere und stabile Position einnehmen
- vermeiden Sie so gut wie möglich den Einsatz der

Maschine auf nassem oder rutschigem Boden oder jedenfalls auf unebenen oder steilen Böden, wenn für den Benutzer bei der Arbeit keine ausreichende Stabilität gewährleistet ist;

– vermeiden Sie Treppen und unstabile Plattformen;
- rennen Sie nicht, gehen Sie immer vorsichtig voran und achten Sie auf die Bodenunebenheiten und auf die Anwesenheit eventueller Hindernisse.
4) Beim Anlassen des Motors die Maschine mit der freien Hand fest auf den Boden drücken.
- den Motor erst mindestens 3 Meter vom Befüllungsort entfernt starten;
- versichern Sie sich, dass sich in Maschinenreichweite keine anderen Personen befinden.
- Schalldämpfer und demnach auch die Abgase nie gegen entflammbare Stoffe richten
5) Ändern Sie nicht die Grundeinstellung des Motors oder überdrehen Sie ihn nicht.
6) Sicherstellen, dass sich die Messer nicht bewegen solange der Motor leer läuft, und dass nach Betätigung des Gashebels der Motor dann auch schnell wieder auf den Leerlauf gebracht wird.
7) Achten Sie darauf, dass das Messer nicht gegen Fremdkörper hart aufprallt und auf das eventuell durch die Reibung der Messer herumfliegende Material.
8) Der Motor ist abzustellen:
- wenn Sie die Maschine unbewacht lassen.
- bevor Sie nachtanken.
9) Schalten Sie den Motor ab und ziehen Sie das Kerzenkabel heraus:
– bevor Sie die Maschine überprüfen, reinigen oder Arbeiten an ihr durchführen;
- nachdem ein Fremdkörper getroffen wurde. Prüfen Sie, ob an der Maschine Schäden entstanden sind, und führen Sie die erforderlichen Reparaturen aus, ehe Sie die Maschine wieder benutzen.
- wenn die Maschine anomal zu vibrieren beginnt: in einem solchen Fall unmittelbar die Ursache herausfinden und richtigstellen;
- wenn die Maschine nicht benutzt wird.

D) WARTUNG UND LAGERUNG

1) Sorgen Sie dafür, dass alle Muttern, und Schrauben fest angezogen sind, um sicher zu sein, dass das Gerät immer unter guten Bedingungen arbeitet. Eine regelmäßige Wartung ist unentbehrlich für die Sicherheit und die Einhaltung der Leistungsfähigkeit.
2) Bewahren Sie die Maschine mit Benzin im Tank niemals innerhalb eines Raumes auf, in dem Benzindämpfe mit offenem Feuer, einer heißen Quelle oder Funken in Berührung kommen könnten.
3) Lassen Sie den Motor abkühlen, bevor Sie die Maschine in einem Raum abstellen.
4) Um die Brandgefahr zu vermindern, ist der Motor, der Abgasschalldämpfer und der Lagerort für die Kraftstoffe stets frei von Zweigresten, Blättern oder überflüssigem Fett zu halten; Behälter mit Schneid-

resten niemals innerhalb eines Raumes lassen.

5) Falls der Tank zu entleeren ist, muss dies im Freien erfolgen und bei kaltem Motor.
6) Tragen Sie bei jedem Eingriff auf der Schneidvorrichtung Handschuhe.

7) Achten Sie auf das Messerschärfen. Alle an den Messern durchzuführenden Arbeiten setzen gezielte Kompetenzen und den Einsatz spezieller Werkzeuge voraus; aus Sicherheitsgründen sollten diese immer von Fachleuten ausgeführt werden.

8) Verwenden Sie, aus Sicherheitsgründen, nie die Maschine mit abgenutzten oder beschädigten Teilen. Die beschädigten Teile müssen ersetzt und dürfen niemals repariert werden. Nur Original-Ersatzteile verwenden. Nicht gleichwertige Ersatzteile können die Maschine beschädigen und Ihre Sicherheit gefährden.

9) Maschine nicht in Kinderreichweite aufbewahren!

E) TRANSPORT UND HANDHABUNG

1) Folgende Hinweise müssen bei Transport und Handhabung der Maschine beachtet werden:
- Motor ausschalten; abwarten bis die Messer vollständig stillstehen, Zündkerzenstecker abtrennen;
- Messerschutz anbringen;
- Maschine ausschließlich an den Handgriffen aufheben und die Messer in die der Laufrichtung entgegengesetzte Richtung positionieren;
2) Sollte der Transport der Maschine mit einem Kraftfahrzeug erfolgen, so muss sie so aufgestellt werden, dass sie keine Gefahr darstellt und auch gut befestigt werden, um das Umkippen mit nachfolgender Schadenentstehung und Kraftstoffauslauf zu verhindern.

F) WIE IST DAS HANDBUCH ZU LESEN

Im Text des vorliegenden Handbuchs sind einige besonders wichtige Abschnitte unterschiedlich gekennzeichnet, wobei die Bedeutung solcher Kennzeichnungen wie folgt zu verstehen ist:

ANMERKUNG

oder

WICHTIG

Liefert erläuternde Hinweise

oder andere Angaben über bereits an früherer Stelle gemachte Aussagen, mit der Absicht, die Maschine nicht zu beschädigen oder Schäden zu vermeiden.

ACHTUNG!

Im Falle der Nichtbeachtung

besteht die Möglichkeit, sich selbst oder Dritte zu verletzen

GEFAHR!

Im Falle der Nichtbeachtung

besteht die Möglichkeit, sich selbst oder Dritte schwer zu verletzen, mit Todesgefahr.

4. ARBEITSVORBEREITUNG

MASCHINENÜBERPRÜFUNG

Bevor Sie mit der Arbeit starten, muss folgendes geprüft werden:

• dass an der Maschine und am Messer alle Schrauben angezogen sind;
• dass die Messer scharf und nicht beschädigt sind;
• dass der Luftfilter sauber ist;
• dass die Schutzeinrichtungen festsitzen und ausreichend sind;
• dass die Handgriffe richtig befestigt sind..

GEMISCHZUBEREITUNG

Diese Maschine ist mit einem Zweitaktmotor ausgestattet, der mit einem Benzin-Öl-Gemisch betrieben wird.

WICHTIG

WICHTIG Die Verwendung von Benzin allein beschädigt den Motor und hat den Verfall der Garantie zur Folge.

WICHTIG

WICHTIG Verwenden Sie nur hochwertiges Benzin und Schmieröl, um die Gesamtleistungen und die Standzeit der mechanischen Teile auch langfristig sicherzustellen.

- Benzineigenschaften

Nur bleifreies Benzin (grünes Benzin) mit einer Oktanzahl unter 90 NO verwenden.

WICHTIG

WICHTIG Grünes Benzin neigt dazu, im Behälter Ablagerungen zu bilden, wenn es über 2 Monate aufbewahrt wird. Verwenden Sie stets frisches Benzin!

- Öleigenschaften

Verwenden Sie nur hochwertige, für Zweit aktmotoren spezifische Kunstöle.

Bei Ihrem Händler sind speziell für solche Motoren entwickelte Öle erhältlich, die hohe Leistungen gewährleisten können.

Die Verwendung solcher Öle ermöglicht eine 2%-ige Gemischzusammensetzung, d.h. bestehend aus 1 Teil Öl für jeweils 50 Teile Benzin.

• Gemischzubereitung und -lagerung

GEFAHR!

Benzin und Gemisch sind entflammbar!

• Benzin und Gemisch ausschließlich in eigens für Kraftstoffe zugelassenen Behältern aufbewahren, und zwar an einem sicheren Ort, fern von Wärmequellen und offenen Flammen
• Die Behälter niemals in Kinderreichweite aufbewahren.
• Rauchen Sie während der Gemischzubereitung nicht und versuchen Sie die Benzindämpfe nicht einzuatmen.

Die Tabelle zeigt die, je nach eingesetztem Öl benötigten Benzin- und Ölmengen für die Gemischzubereitung.

Benzin Synthetisches Öl 2-Takt
Liter Liter cm		3
1	0	,
2	0	,
3	0	,
5 0,10 100
10 0,20 200

Für die Gemischzubereitung:

• in einen zugelassenen Kanister ca. die Hälfte der angegebenen Benzinmenge geben.
• das ganze Öl dazugeben, so wie in der Tabelle vorgeschrieben.
• schließlich auch das restliche Benzin.
  – den Behälter verschließen und energisch schütteln.

WICHTIG

Das Gemisch ist einem ständi-

gen Alterungsprozess ausgesetzt. Bereiten Sie nicht zu große Mengen davon vor, um Ablagerungen zu vermeiden.

WICHTIG

Gemisch- und Benzinbehälter

immer schön getrennt und identifizierbar aufbewahren, um eine Verwechslungsgefahr bei der Benutzung auszuschließen.

WICHTIG

Reinigen Sie regelmäßig die

Benzin- und Gemischbehälter, um eventuelle Ablagerungen zu entfernen.

NACHFÜLLEN VON KRAFTSTOFF

GEFAHR!

Rauchen Sie beim Nachfüllen nicht und versuchen Sie die Benzindämpfe nicht einzuatmen.

ACHTUNG!

Behälterverschluss stets vorsichtig öffnen, da sich darin gegebenenfalls Druck gebildet hat.

Vor dem Nachfüllen:

– Gemischbehälter gut schütteln.
- Maschine auf einer ebenen Fläche, in stabiler Position mit nach oben gerichtetem Tankverschluss aufstellen.

• Tankverschluss und umliegenden Bereich reinigen, damit beim Nachfüllen kein Schmutz in den Tank gerät.
• Verschluss vorsichtig öffnen, um den Druck langsam abzulassen. Immer mit einem Trichter nachfüllen, und den Tank nicht bis zum Rand füllen (Abb. 1).

ACHTUNG!

Den Behälter immer sehr

gut verschließen.

ACHTUNG!

Sofort alle eventuell auf der

Maschine oder auf dem Boden verschütteten Gemischrückstände entfernen und den Motor solange nicht anlassen, bis sich alle Benzindämpfe verflüchtigt haben.

5. MOTOR ANLASSEN, BENUTZEN UND AUSSCHALTEN

ANLASSEN DES MOTORS

ACHTUNG!

Der Motor darf erst angelassen werden, wenn er mindestens 3 m vom Kraftstoff-Befüllungsort entfernt ist.

Vor dem Starten des Motors:

• Maschine stabil auf dem Boden aufstellen.
• Messerschutz beseitigen.
• Sicherstellen, dass das Messer den Boden oder sonstige Gegenstände nicht berührt.
• Sicherstellen, dass der Handgriff in der zentralen Position blockiert ist (nur HTM 60).

- Kaltstart

ANMERKUNG

Unter Kaltstart versteht sich das Anlassen nach mindestens 5 Min. von der Motorausschaltung oder nach der Kraftstoffnachfüllung

Um den Motor anzulassen (Abb. 2):

1. Schalter (1) auf Position «l» drücken.

2. 7-10 Mal leicht auf die Primer-Kraftstoffpumpe (2) drücken, bis der Kraftstoff aus dem Entlüfterrohr fließt.

3. Bedienungshebel des Starters (3) auf Position «START» drehen.
4. Maschine mit einer Hand auf dem Handgriff fest auf den Boden drücken, damit Sie beim Anlassen die Kontrolle der Maschine nicht zu verlieren.

ACHTUNG!

Wenn die Maschine nicht festgehalten wird, könnte die vom Motor entwickelte Schubkraft den Benutzer aus dem Gleichgewicht bringen, oder das Messer gegen einen Gegenstand oder gegen denselben Benutzer schleudern.

1. Den Startgriff 10-15 cm langsam herausziehen, bis ein gewisser Widerstand zu spüren ist, dann ein paar Mal weiter ziehen bis die ersten Zündungen wahrgenommen werden.

WICHTIG

Diese Maschine ist mit einem

"Easy Start" Starter-System ausgestattet, der die Starter-Operation des Motors anders gestaltet und gegenüber herkömmlichen Methoden vereinfacht.

Dieses System benötigt zum Starten weniger Kraft. Es genügt das Seil so lange anzuziehen bis man hört wie der Motor zu starten beginnt. Das Seil muss nicht ruckartig angezogen werden, da dieses während dem Start keinen besonderen Widerstand leistet.

WICHTIG

Um Beschädigungen zu vermeiden, das Seil lieber nicht ganz herausziehen und nicht mit dem Rande der Seilführungsöffnung in Berührung bringen und den Griff loslassen, dabei aber verhindern, dass das Seil unkontrolliert wieder eingezogen wird.

1. Den Griff (4) des Anlasserseils langsam loslassen, dabei aber verhindern, dass das Seil unkontrolliert wieder eingezogen wird.
2. Den Bedienungshebel des Starters (3) auf Position «RUN» stellen.

ANMERKUNG

Der Starterhebel (3) verstellt sich automatisch wieder auf Position «RUN», sobald der Gashebel (5) betätigt wird.

1. Lassen Sie den Motor mindestens 1 Minute im Leerlauf laufen, bevor Sie ihn auf die höchste Drehzahl beschleunigen.

WICHTIG

Sollte der Griff (4) des Anlasserseils mehrmals betätigt werden, solange sich der Starterhebel (3) aber noch auf Position «START» befindet, könnte dadurch der Motor überflutet und das Anlassen erschwert werden.

Bei überflutetem Motor Zündkerze entfernen und leicht am Griff (5) des Anlasserseils ziehen, um den überflüssigen Kraftstoff zu entfernen; dann die Elektroden der Zündkerze abtrocknen und wieder einsetzen.

- Warmstart

Für den Warmstart (sofort nach Motorausschaltung), Punkte 1 - 4 - 5 - 6 des oben beschriebenen Ablaufs befolgen.

MOTOREINSATZ (Abb. 3)

Die Geschwindigkeit der Schneidvorrichtung wird über den auf dem hinteren Handgriff (2) positionierten Gashebel (1) gesteuert.

Die Betätigung dieses Hebels kann nur erfolgen wenn gleichzeitig der Sicherheitsgriff gedrückt wird (3).

Die Bewegung wird vom Motor auf die Messer übertragen, und zwar über eine Fliehkraftkupplung, mit der die Bewegung der Messer verhindert wird, solange der Motor im Leerlauf läuft.

ACHTUNG!

Verwenden Sie die Maschine nicht, wenn sich die Schneidvorrichtung mit dem Motor im Leerlauf bewegt; in diesem Fall muss der Händler zu Rate gezogen werden.

Die korrekte Arbeitsgeschwindigkeit erreicht man wenn der Gashebel (1) bis zum Anschlag betätigt wird.

WICHTIG

Während der ersten 6-8 Stunden Maschineneinsatz, den Motor nicht mit der Höchstdrehzahl benutzen.

MOTORAUSSCHALTUNG (Abb. 4)

Um den Motor auszuschalten:

• Den Gashebel loslassen (1) und den Motor einige Sekunden lang im Leerlauf laufen lassen.
• Den Schalter (2) auf Position «O» drücken.

ACHTUNG!

Wenn der Motor auf den Leerlauf gebracht wird, dauert es einige Sekunden bis die Messer vollständig stillstehen.

ACHTUNG!

6. MASCHINENEINSATZ

Für einen rücksichtsvollen Einsatz den anderen und der Umwelt gegenüber:

• vermeiden Sie es, ein Störelement darzustellen.
• halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung der Schneidreste.
• halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung von Öl, Benzin, beschädigten Teilen oder sämtlichen weiteren umweltschädlichen Stoffen.

! ACHTUNG!

Tragen Sie während der Arbeit eine zweckmäßige Kleidung. Ihr Händler kann Ihnen nützliche Informationen über die besten Arbeitsschutzvorrichtungen geben, die Ihre Sicherheit während der Arbeit gewährleisten.

EINSTELLUNG DES HANDGRIFFS (Abb. 5) (Nur HTM 60)

Der hintere Handgriff (1) kann der Schneidvorrichtung gegenüber 5 verschiedene Orientierungen einnehmen; dies erleichtert die Feinarbeiten an den Hecken.

! ACHTUNG!

Die Einstellung des Handgriffs muss mit ausgeschaltetem Motor erfolgen.

• Entriegelungshebel ziehen (2).
• Den hinteren Handgriff (1) in die gewünschte Position verstellen.
• Vor dem Maschineneinsatz sicherstellen, dass der Entriegelungshebel (2) vollständig zurückgestellt wurde, und dass der hintere Handgriff fest sitzt.

ACHTUNG!

Während der Arbeit muss sich der hintere Handgriff immer in der vertikalen Position befinden, und zwar unabhängig von der jeweiligen Position der Schneidvorrichtung (3).

SCHNEIDMODUS

! ACHTUNG!

Beim Schneiden muss die Maschine immer mit zwei Händen festgehalten werden

ACHTUNG!

Den Motor sofort ausschalten, sollten sich die Messer während des Einsatzes festklemmen oder in den Heckenzweigen verfangen.

Es ist immer ratsam, zuerst die vertikalen Heckenseiten, dann den oberen Bereich zu schneiden.

• Vertikaler Schnitt (Abb. 6)

Der Schnitt sollte mit einer bogenförmigen Bewegung von unten nach oben erfolgen, wobei das Messer so weit wie möglich vom Körper entfernt gehalten wird.

• Horizontaler Schnitt (Abb. 7)

Die besten Ergebnisse erzielt man mit einem in die Schneidrichtung leicht (5° - 10°) geneigtem Messer, einer Bogenbewegung und einem langsamen, gleichmäßigen Vorschub, vor allem bei sehr dichten Hecken.

MESSERSCHMIERUNG WÄHREND DES EINSATZES

Sollte sich die Schneidvorrichtung übertrieben erhitzen, so müssen die Messerinnenflächen geschmiert werden.

ACHTUNG!

Dieser Vorgang darf ausschließlich bei ausgeschaltetem Motor und stillstehendem Messer erfolgen.

ARBEITSSCHLUSS

Wenn die Arbeit beendet ist:

• Motor wie vorangehend (Kap. 5) beschrieben ausschalten.
• Abwarten bis die Messer vollständig stillstehen und Schutzvorrichtung anbringen.

7. WARTUNG UND AUFBEWAHRUNG

Eine korrekte Wartung ist grundsätzlich notwendig, um die ursprüngliche Effizienz und Einsatzsicherheit der Maschine zu bewahren.

ACHTUNG!

Während der Wartungsein-

griffe:

• Zündkerzenstecker abtrennen.
• abwarten bis der Motor ausreichend abgekühlt ist.
• für Eingriffe im Messerbereich Schutzhandschuhe tragen.
• Messerschutzvorrichtung nicht entfernen, es sei denn, die Eingriffe müssen auf dem Messer selbst vorgenommen werden.
• Öle, Benzin oder andere verschmutzende Stoffe vorschriftsmäßig entsorgen.

REINIGUNG DES MOTORS UND DES SCHALLDÄMPFERS

Um die Brandgefahr auf ein Minimum einzuschränken, die Zylinderrippen häufig mit Pressluft reinigen und den Bereich des Schalldämpfers von Zweiglein, Blättern und anderen Rückständen befreien.

REINIGUNG DES LUFTFILTERS

WICHTIG

Die Reinigung des Luftfilters ist die Voraussetzung für einen einwandfreien Betrieb und eine lange Standzeit der Maschine.

Die Reinigung sollte alle 8-10 Stunden Maschineneinsatz erfolgen.

Für die Filterreinigung (Abb. 8):

• Schraube (1) lösen, Abdeckung (2) und Filterelement (3) entfernen.
• Das Filterelement (3) mit Wasser und Seife waschen. Kein Benzin oder andere Lösungsmittel verwenden.
• Den Filter an der Luft trocknen lassen.
• Das Filterelement (3) und die Abdeckung (2) wieder auflegen und die Schraube (1) bis zum Anschlag fest anziehen.

KRAFTSTOFFFILTER

Im Tank befindet sich ein Filter, der die Unreinheiten auffängt und so vermeidet, dass sie in den Motor gelangen.

Einmal im Jahr sollte der Filter von Ihrem Händler ausgewechselt werden.

ÜBERPRÜFUNG DER ZÜNDKERZE

Regelmäßig die Zündkerze entfernen und dabei eventuelle Ablagerungen mit einem Metallbürstchen entfernen.

Kontrollieren Sie den Elektrodenabstand (Abb. 9) und stellen Sie ihn gegebenenfalls wieder her.

Zündkerze wieder einsetzen und mit dem mitgelieferten Schlüssel bis zum Anschlag festziehen.

Die Zündkerze muss mit einer gleichwertigen Zündkerze mit entsprechenden Eigenschaften ersetzt werden, falls die Elektroden abgebrannt oder die Isolierung beschädigt ist, und auf jeden Fall nach jeweils 100 Betriebsstunden.

VERGASEREINSTELLUNG

Der Vestleistungen erbracht werden, und zwar bei einer minimalen Freisetzung von schädlichen Gasen und in Übereinstimmung mit den geltenden Normen. Bei schwachen Leistungen vorab sicherstellen, dass die Messer nicht teilweise blockiert oder verformt sind; wenden Sie sich an Ihren Händler zur Überprüfung von Vergasung und Motor.

- Leerlaufeinstellung

ACHTUNG!

Die Schneidvorrichtung darf sich bei leer laufendem Motor nicht bewegen. Wenn sich die Schneidvorrichtung mit dem Motor im Leerlauf bewegt, müssen Sie Ihren Händler für die korrekte Motoreinstellung zu Rate ziehen.

GETRIEBESCHMIERUNG (Abb. 10)

Nach jeweils 20 Betriebsstunden den Füllstand mit einem Molybdändisulfid Spezialfett wieder herstellen, wobei letzteres in die Fettbüchse (1) eingespritzt wird.

MESSEREINSTELLUNG

Die Messer sind einem funktionsbedingten Verschleiß ausgesetzt, was durch eine auf das übermäßige Spiel zurückzuführende Verschlechterung der Schnittleistung verdeutlicht wird.

! ACHTUNG!

Die Einstellung muss bei ausgeschaltetem Motor und stillstehenden Messern erfolgen.

Für die Einstellung (Abb. 11):

• Muttern lösen (1).
• Schraubenlöcher (2) der Schrauben (3) sorgfältig von Staub und Rückständen befreien.
  – Schrauben (3) bis zum Anschlag einschrauben, aber nicht festziehen, dann um 1/4 - 1/2 Umdrehung lösen.
  – Die Muttern (1) festziehen.
• Messer einschmieren.
• Motor starten und ca. 1 Minute lang mit der Höchstdrehzahl laufen lassen.
• Motor ausschalten, abwarten bis die Messer zu einem völligen Stillstand gekommen sind und schließlich mit der Hand berühren; wenn die Hitze den Hautkontakt erlaubt, bedeutet das, dass sie richtig eingestellt sind.
• Wenn zu heiß, die Muttern (1) und die Schrauben (3) leicht lösen und den Versuch nochmals durchführen, bis die gewünschte Einstellung erreicht ist.

! ACHTUNG!

Versichern Sie sich immer, dass die Muttern (3) fest angezogen sind, bevor Sie die Arbeit wieder aufnehmen.

MESSERSCHÄRFEN

Nachschärfen ist notwendig, wenn die Schnittleistung sinkt und sich die Zweige oft verfangen.

! ACHTUNG!

Ein Messer mit verschlissenen Schneiden darf nie nachgeschärft, sondern immer ersetzt werden.

WICHTIG

Es empfiehlt sich immer, dass Ihr Händler das Nachschärfen übernimmt, da er über die notwendigen Werkzeuge und die erforderlichen Kenntnisse verfügt.

Falls die Messer nachgeschärft werden müssen, ist eine feinkörnige Feile einzusetzen und folgendes zu beachten (Abb. 12):

• Feile (1) mit einem 45°-Grad-Winkel auf die Schneide (2) auflegen, und mit einer Bewegung von oben gegen die Schneidekante arbeiten.
• Darauf achten, dass die Feile nur bei der Vorwärtsbewegung greift, beim Zurückziehen leicht anheben.
  – Nur sehr wenig Material abtragen.
  – Alle Grate mit einem Schleifstein beseitigen.
• Alle Schleifspuren beseitigen und Messer vor dem Einbau einschmieren.

AUSSERORDENTLICHE EINGRIFFE

Alle in diesem Handbuch nicht enthaltenen Wartungseingriffe dürfen ausschließlich von Ihrem Händler vorgenommen werden.

Eingriffe, die nicht von einer Fachstelle oder von unqualifiziertem Personal ausgeführt werden, haben grundsätzlich den Verfall der Garantie zur Folge.

AUFBEWAHRUNG

Nach jedem Arbeitseinsatz die Maschine sorgfältig reinigen und Staub und Rückstände entfernen, die beschädigten Teile reparieren oder ersetzen und die Messer einfetten, um dem Rosten vorzubeugen.

Die Maschine muss an einem trockenen Ort aufbewahrt werden, vor Witterung geschützt und mit dem vorschriftsgemäß angebrachten Messerschutz.

LÄNGERE STILLSTANDZEITEN

WICHTIG

Falls die Maschine voraussichtlich über 2-3 Monate nicht eingesetzt wir, muss folgendes gemacht werden, um Schwierigkeiten bei der Wiederinbetriebnahme oder permanente Motorschäden zu vermeiden.

• Lagerung

Ehe die Maschine stillgelegt wird:

• Den Kraftstofftank. entleeren.
• Den Motor starten und im Leerlauf laufen lassen bis er ausschaltet, so dass der restliche Kraftstoff vollständig aufgebraucht wird.
• Den Motor abkühlen lassen und die Zündkerze entfernen.
• In die Öffnung der Zündkerze einen Löffel Öl für Zweitakter (neues) einleeren.
• Mehrmals am Anlasserseil ziehen, damit sich das Öl im Zylinder verteilt.
• Zündkerze schließlich wieder einsetzen wenn sich der Kolben am oberen Totpunkt befindet (durch die Zündkerzenöffnung ersichtlich), wenn der Kolben seinen höchsten Hub erreicht hat.

- Wiedereinsatz

Wenn die Maschine wieder in Betrieb gesetzt wird:

• Zündkerze entfernen.
  – Ein paar Mal an der Anlasserschnur ziehen, um das überflüssige Öl zu beseitigen.
• Zündkerze überprüfen, so wie unter Kapitel "Überprüfung der Zündkerze" beschrieben.
• Maschine so einstellen, wie unter Kapitel "Maschinenvorbereitung" beschrieben.

8. STÖRUNGSSUCHE

STÖRUNG MÖGLICHE URSACHE ABHILFE

1) Motor kann entweder nicht gestartet werden, oder schaltet sofort aus.	- Falscher Anlassvorgang	- Anweisungen befolgen (siehe Kap. 5)
	- Zündkerze schmutzig oder nicht korrekter Elektrodenabstand	- Zündkerze überprüfen (siehe Kap. 7)
	- Verstopfter Luftfilter	- Filter reinigen bzw. auswechseln (siehe Kap.7)
	- Probleme der Gemischaufbereitung	- Sich mit dem Händler in Verbindung setzen
2) Motor kann gestartet werden, erbringt aber eine schwache Leistung	- Verstopfter Luftfilter	- Filter reinigen bzw. auswechseln (siehe Kap.7)
	- Probleme der Gemischaufbereitung	- Sich mit dem Händler in Verbindung setzen
3) Der Motor läuft unregelmäßig oder erbringt unter Belastung keine Leistung.	- Zündkerze schmutzig oder nicht korrekter Elektrodenabstand	- Zündkerze überprüfen (siehe Kap. 7)
	- Probleme der Gemischaufbereitung	- Sich mit dem Händler in Verbindung setzen
4) Der Motor weist eine übertriebene Rauchentwicklung auf	- Falsche Gemischzusammenstellung	- Gemisch gemäß Anweisungen zubereiten (siehe Kap. 4)
	- Probleme der Gemischaufbereitung	- Sich mit dem Händler in Verbindung setzen

9. TECHNISCHE DATEN

MODELL	HTM 60	HTM 75
Hubraum cm ^3	25,4 25,4
Leistung kW 0,8 0,8
Zündkerze NGK BPMR6Y NGK BPMR6Y
Benzin-Öl-Verhältnis	50 : 1	50 : 1
Tankinhalt liter	0,5	0,5
Schnittlänge mm	550	700
Schalldruck.(gemäß EN 27917) dB(A)	90,5	91
Schwingungen m/s ^2	2,5 - 5,4	7,4 - 6,0
Masse kg	5,7	5,4

Estimado Cliente,

5. STARTEN - GEBRUIK - UITSCHAKELEN MOTOR

STARTEN VAN DE MOTOR

LET OP!

REGELING VAN DE MESSEN

9. TECHNISCHE GEGEVENS

TYPE	HTM 60	HTM 75
Cilinderinhoud cm ^3	25,4 25,4
Vermogen kW 0,8 0,8
Bougie NGK BPMR6Y NGK BPMR6Y
Verhouding benzine : olie	50 : 1	50 : 1
Inhoud reservoir liter 0	5 0,5
Snijlengte mm	550	700
Geluidsdruk (volgens EN EN 27917) dB(A)	90,5	91
Trillingsniveau m/s ^2	2,5 - 5,4 7,4 - 6,0
Massa kg 5,7 5,4

Prezado Cliente,

ANVÄNDNING AV MOTORN (Fig. 3)

LÄNGRE TIDS UPPEHÅLL

VIKTIGT

1. TÄRKEIMPIEN OSIEN TUNNISTUS

LÄNGEVARENDE STILSTAND

VIGTIGT

BRUK AV MOTOREN (Fig. 3)

STANS AV MOTOREN (Fig. 4)
