LIETOŠANAS INSTRUKCIJA SHM 170 STIGA

vispirms mēs gribētu pateikties jums par to, ka izvēlējāties mūsu izstrādājumu un ceram, ka šīs ierīces izmantošana sagadās jums prieku, un ka tā pilnīgi apmierinās jūsu cerības. Šī rokasgrāmata ir sastādīta ar nolūku palīdzēt jums labāk iepazīties ar ierīci un efektīvi izmantot to drošības apstāklos; neaizmirstiet par to, ka rokasgrāmata ir neatņemama ierīces sastāvdaļa, tā ir jātur pie rokas, lai pie tās jebkurā brīdī varētu griezties, un nododot ierici citām personām, pievienojiet tai šo rokasgrāmatu.

Šī iekārta ir izstrādāta un izgatavota saskaṇa ar spēkā esošo likumdošanu, tā ir droša, ja tās izman-tošanas laikā pilnīgi ievēro šajā rokasgrāmatā esošos norādījumus (paredzētā lietošana); jebkurš cites lietošanas veids vai norādīto lietošanas, tehniskās apkopes vai remontdarbu drošības noteikumu neie-vērošana tiek uzskatīta par “nepareizu lietošanu” un noved pie garantijas spēka zaudēšanas un pie jeb-kuras atbildības noņemšanas no Ražotāja, padarot lietotāju atbildīgu par zaudējumiem, kas saistīti ar paša vai trešo personu īpašuma bojājumiem vai gūtajām traumām.

Ja jūs pamanāt nelielas atšķirības starp informāciju šajā rokasgrāmatā un jūsu ierīci, ṣemiet vērā, ka nepārtrauktas izstrādājumu uzlabošanas dēļ šajā rokasgrāmatā esošā informācija var tikt mainīta bez iepriekšēja brīdinājuma un bez pienākuma atjaunot informāciju, drošas lietošanas nolūkos pamatraksturojumi netiek mainīti. Neskaidrību gadījumā sazinieties ar vietējo izplātitāju. Veiksmi darbā!

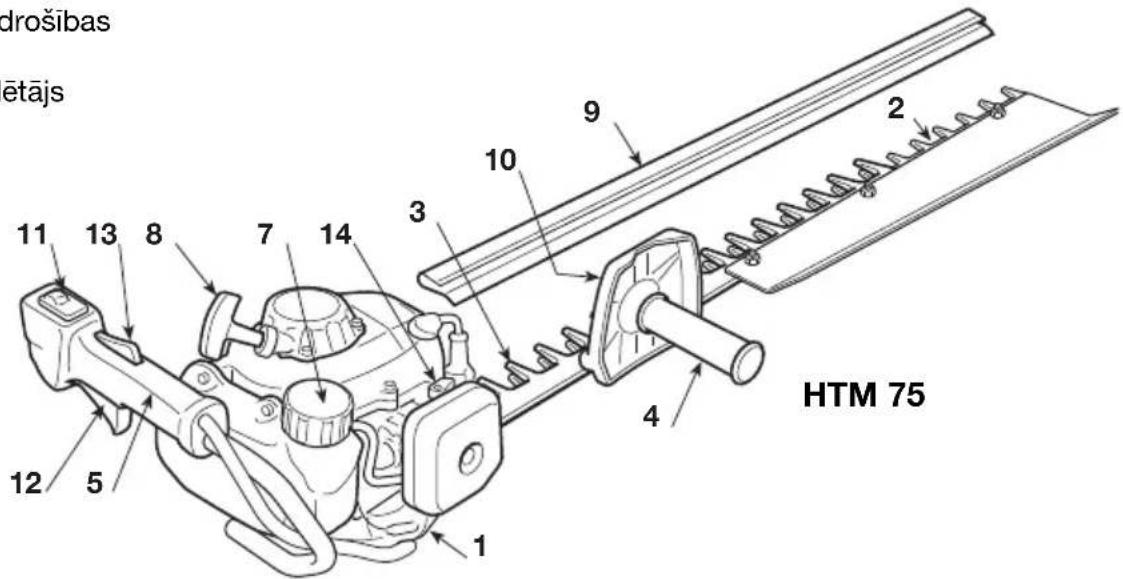

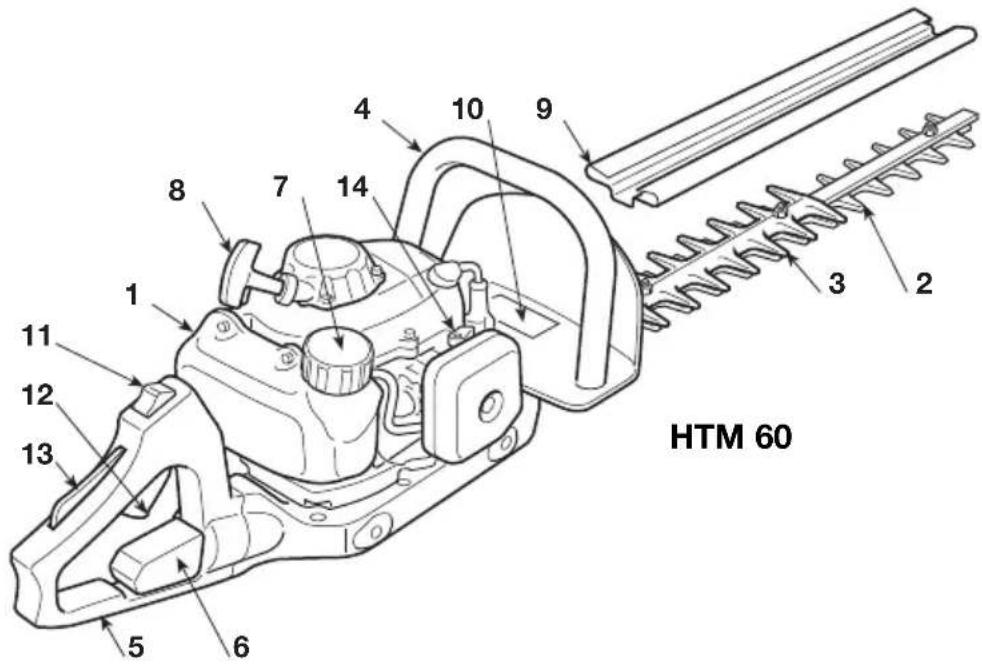

1. GALVENO SASTĀVDAŁU IZVIETOJUMS

1. Dzinējs
2. Griezējierīce (asmens)
3. Griešanas aizsargplāksne
4. Priekšējais rokturis
5. Aizmugurējais rokturis
6. Aizmugurējā roktura atblokēšanas svira
7. Maisijuma tvertnes vāciņš
8. ledarbināšanas rokturis
9. Asmens aizsargs
10. Pases datu plāksnīte

HTM 60 1 2 3 4 5 6 7 8 9 10 11 12 13 14

VADĪBAS IERĪCES

1. Slēdzis dzinēja apturēšanai
2. Asmens regulētājs (Akseleratora rokturis)
3. Akseleratora drošibas svira
4. Startera regulētājs

drošibas ētājs 11 13 8 7 14 3 10 9 2 HTM 75 4 12 5

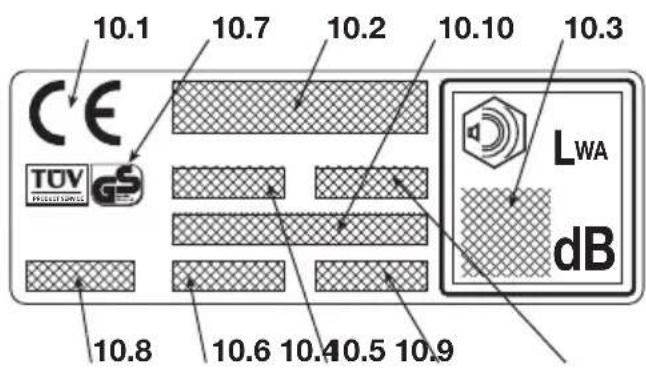

10.1) Markējums par atbilstību direktīvai 98/37/EK
10.2) Ražotāja nosaukums un adrese
10.3) Akustiskās jaudas limenis LWA atbilstoši direktīvai 2000/14/EK
10.4) Ražotāja pamatmodelis
10.5) lerices modelis
10.6) Pases numurs
10.7) Sertificēšanas iestādes zīme
10.8) Ražošanas gads
10.9) Artikula kods
10.10) Izmešu daudzums

10.1 10.7 10.2 10.10 10.3 CE TOV PROFESSIONS LWA dB 10.8 10.6 10.4 10.5 10.9 dB

2. SIMBOLI

12

UZMANĪBU: jūsu nopirktā ierīce ir paredzēta amatieru lietošanai.

1) Uzmanību! Bīstamība
2) Pirms šis ierīces izmantošanas izlasiet rokasgrāmatu.
3) Pastāv dzirdes neatgriezeniskas zaudēšanas bīstamība.
Bridinām šis ierīces operatoru, ka nepārtraukti ikdienā izmantojot to normālos apstākļos viņš var būt pakļauts trokšņa iedarbībai, kura līmenis ir vienāds vai ir lielāks par: 85 dB (A).
Ir obligāti jāizmanto individuālie aizsarglīdzekļi.
lerīces lietošanas laikā vienmēr izmantojiet aiz-sargbrilles (jo lidojoši priekšmeti var radit bī-sta-mību) un dzirdes aizsarglīdzekļus, tādus kā pret-trokšņa ķiveres (jo pastāv dzirdes bojājuma risks).
Gadijumos, ja pastāv krītošu priekšmetu bīsta-mība, izmantojiet aizsargkiveri.
4) Izmantojiet aizsargapavus un cimdus!
5) Ugunsgrēka bīstamība! Maisījums ir uzlies-mojošs. Neizlejiet degvielu.
6) Nāvīgs intoksikācijas risks! Darbības laikā dzinējā veidojas kaitīga izplūdes gāze. Neizmantojiet ierīci slēgtās telpās un telpās ar nepietiekamu vēdināšanu. Nāvīgs intoksikācijas risks.

3. DROŠĪBAS NOTEIKUMI

A) SAGATAVOŠANĀS

1) Uzmanīgi izlasiet instrukciju. lepazīstieties ar ierīces vadības ierīcēm un ar tās pareizu lietošanu. lemācieties ātri apturēt dzinēju.
2) Izmantojiet ierīci tikai tās paredzētajai lietošanai, proti, “no krūmiem ar ierobežota izmēra zariem izveidotā dzīvžoga griešanai un izlīdzināšanai”. Jebkurš cits lietošanas veids var būt bistams un var izraisīt ierīces bojājumu.
3) Nekādā gadījumā nepieļaujiet, lai ierīci lietotu bērni vai cilvēki, kuri nav nepieciešamā līmenī ie-pazinušies ar instrukciju. Vietējā likumdošanā var būt noteikts minimālais ierīces operatora vecums.
4) lerīci nedrīkst lietot vairāk kā viena persona.
5) Nekad nelietojiet ierīci šādos gadījumos:
- ja tuvumā atrodas cilvēki, it sevišķi - bērni, vai dzīvnieki;
- ja ierīces operators ir noguris vai slikti jūtas, kā arī ja viņš ir lietojis medikamentus, narkotikas, alkoholu vai vielas, kuras pasliktina refleksus un uzmanību;
- ja lietotājs nespēj stingri turēt ierīci ar abām rokām un/vai darba laikā saglabāt līdzsvaru stabili stāvot uz kājām.
6) Atcerieties, ka operators vai lietotājs ir atbildīgs par negadījumiem un nejaušiem mantas bojājumiem, kuros ir iesaistītas trešās personas vai to manta.

B) DARBĪBAS PIRMS DARBA SĀKŠANAS

1) Darba laikā ir jāvalkā atbilstošs apgērbs, kas neierobežo lietotāja kustības.
– Valkājiet piegułošus aizsargapgērbus, kuri ir a-prīkoti ar pretgriešanas aizsardzību.
- Izmantojiet cimdus, aizsargbrilles un zābakus ar pretgriešanas aizsardzību un ar neslīdošu zoli.
- Dzirdes aizsardzībai izmantojiet prettrokšna austiņas.
- Nevalkājiet šalles, halātus, kaklarotas, brīvus apgērbus un apgērbus ar karājošām daļām, kuras var iestrēgt ierīcē vai darba vietā esošajos priekšmetos.
- Ja jums ir gari mati, tad atbilstošā veidā savāciet tos.
2) UZMANIBU: BISTAMI! Benzins ir ārkārtīgi viegli uzliesmojoša viela.
- uzglabājiet degvielu atbilstošajās kannās, kuras ir apstiprinātas šādai lietošanai;
- nesmēkējiet pārvietojot un veicot citas darbības ar degvielu;
- lēni atvērtiet tvertnes vāciņu, ľaujot iekšējam

spiedienam pakāpeniski samazināties;
- uzpildiet degvielu tikai ārpus telpas, izmanto-jot piltuvi;
- uzpildišanu veiciet pirms dzinēja iedarbināšanas; nelejiet iekšā degvielu un nenoņemiet tvertnes vāciņu, kamēr dzinējs darbojas vai ir karsts;
- ja notiek benzīna noplūde, neiedarbiniet dzinēju, bet gan attāliniet ierīci no vietas, kur izlijusi degviela, raugieties, lai nerastos aizdegšanās iespēja, kamēr degviela nav iztvaikojusi un benzīna tvaiki nav izklīduši.
- nekavējoties noslauciet visu uz ierīci un uz ze-mi izlijušo benzīnu;
- neiedarbiniet ierīci degvielas uzpildes vietā;
- izvairieties no degvielas noklūšanas uz apgērba; ja tā tomēr nokluvusi uz apgērba, pirms dzinēja iedarbināšanas pārgērbieties;
- vienmēr uzstādiet atpakal un labi aizgrieziet benzīna tvertnes un glabāšanas kannas vāciņus;.
3) Nomainiet darbnederīgus vai bojātus trokšna slāpētājus.
4) Pirms lietošanas veiciet vispārējo ierīces pārbaudi, īpašu uzmanību pievērsiet sekojošiem punktiem:
- akseleratora svirai un drošības svirai ir jāku-stas brīvi un bez pārmērīga spēka pielietošanas, pēc atlaišanas tām automātiski un ātri jāatgriežas neitrālajā stāvokli;
- ja netiek nospiesta drošības svira, tad aksele- ratora svirai jāpaliek blokētai;
– dzinēja apturēšanas slēdzim ir viegli jāpārvietojas starp stāvokļiem;
– lai novērstu dzirksteļu rašanos, elektrības vadi, it īpaši sveces kabelis, nedrīkst būt bojāti, uzvāznim jābūt pareizi uzstādītam uz sveces;
- ierīces aizsargrokturiem jābūt tīriem, sausiem un stingri piestiprinātiem pie ierīces;
- asmeṇi nekādā gadījumā nedrīkst būt bojāti;
5) Pirms darba uzsākšanas pārliecinieties, ka visas aizsargierīces ir pareizi uzstādītas.

C) LIETOŠANAS LAIKĀ

1) Nedarbiniet dzinēju slēgtās telpās, kurās var sakrāties bīstama tvana gāze.
2) Strādājiet tikai dienas gaismā vai ar labu māksīligo apgaismojumu.
3) Jūsu stājai jābūt drošai un stabilai:
- ja tas ir iespējams, cenšaties nestrādāt uz mitras vai slidenas virsmas, kā arī uz pārāk nelidzenas vai slīpas virsmas, kura nenodrošina operatora stabilitāti darba laikā;
- izvairieties no nestabilu kāpņu vai platformu

izmantošanas;

• nekad neskrieniet, bet gan ejiet un pievērsiet uzmanību virsmas nelīdzenumiem un iespēja-mu škēršlu klātbūtnei.
  4) Dzinēja iedarbināšanas laikā ierīce ir stingri jānobloke uz zemes, vienai rokai jābūt brīvai:
• iedarbiniet dzinēju vismaz 3 metru attālumā no degvielas uzpildes vietas;
  – pārliecinieties, ka ierīces darbības rādiusā nav citu cilvēku;
• nevirziet trokšna slāpētāju un, tātad, izplūdes gāzi, uzliesmojošo vielu un materiālu pusē.
  5) Nemainiet dzinēja iestatījumus un neļaujiet tam darboties paaugstinātu apgriezienu režimā.
  6) Pārbaudiet, vai ierīces minimālo apgriezienu režīmā asmeni nekustas, un vai pēc paātrināšanas dzinējs ātri atgriežas minimālo apgriezienu režīmā.
  7) Esiet uzmanīgi, lai asmens spēcīgi neuzdurtos svešķermenim, kā arī uzmanieties no izlidojošiem priekšmetiem, kuri var rasties asmeņu kuštības dēļ.
  8) Apturēt dzinēju:
• vienmēr, kad ierīce tiek atstāta bez uzraudzības.
• pirms degvielas uzpildišanas.
  9) Apturēt dzinēju un izņemt sveces vadu:
• pirms sākat pārbaudīt, tīrīt vai veikt citas darbības ar ierīci;
• kad asmens ir uzdūries svešķermenim. Pārbaudiet, vai ierīcei nav radušies bojājumi un veiciet nepieciešamo remontu, pirms atsākat to lietot;
• ja ierīce sāk spēcīgi vibrēt: šajā gadījumā ne-kavējoties nosakiet vibrāciju cēloni un novērsiet to;
• kad ierice netiek lietota.

D) TEHNISKĀ APKOPE UN UZGLABĀŠANA

1) Sekojiet tam, lai visi uzgriežni un skrūves būtu pievilktas, lai pārliecinātos, ka ierīce visu laiku atrodas drošās darbības stāvoklī. Regulāra tehni-skā apkope ir nepieciešama, lai garantētu drošību, un lai saglabātu darbības raksturojumus.
2) Neuzpildiet ierices tvertni ar benzīnu tādā vietā, kur benzīna tvaiki var saskarties ar liesmu, dzirksteli vai spēcīgu siltuma avotu.
3) Laujiet dzinējam atdzist, pirms novietojat ierīci jebkādā telpā.
4) Lai samazinātu ugunsgrēka risku, sekojiet tam, lai uz dzinēja, uz izplūdes trokšņa slāpētāja un benzīna uzglabāšanas vietā nebūtu zaru, lapu un smēres atlieku; neatstājiet telpā tvertnes ar griešanas atkritumiem.
5) Ja jāiztukšo tvertne, dariet to ārpus telpām un ar atdzisušu dzinēju.
6) Veicot jebkādas darbības ar griezējierīci, uzvel-

ciet darba cimdus.

7) Sekojiet tam, vai asmeni ir uzasināti. Visas ar asmeni veicamas darbības ir operācijas, kuru veikšanai ir nepieciešamas īpašas iemaņas un atbilstošs aprīkojums; tādējādi, drošības labad tās vienmēr ir jāveic specializētajos centros.
8) Drošības nolūkos, nelietojiet ierīci, ja tās detaļas ir nodilušas vai bojātas. Bojātas daļas ir jānomaina, nekādā gadījumā tās nedrīkst labot. Izmantojiet tikai oriģinālas rezerves daļas. Neatbilstošas kvalitātes daļas var sabojāt ierīci un apdraudēt jūsu drošību.
9) Glabājiet ierīci bērniem nepieejamā vietā!

E) TRANSPORTĒŠANA UN PĀRVIETOŠANA

1) Katru reizi, kad ierīce ir jāpārvieto vai jātransportē, jārīkojas šādi:
- izslēgt dzinēju, uzgaidīt, kamēr asmeni apstājas, un atvienot sveces uzvāzni;
- uzstādīt asmeņu aizsargu;
- ņemt ierīci vienīgi aiz rokturiem un novirzīt asmenus pretēji pārvietošanas virzienam.
2) Pārvietojot ierīci ar transportlīdzekļa palīdzību, tā ir jānovieto tā, lai tā nevienam neradītu bīsta-mību, un stingri jāpiestiprina, lai izvairītos no ierīces apgāšanas, kas to var sabojāt vai izraisit degvielas izliešanu.

Rokasgrāmatas tekstā daži paragrāfi, kuros ir izklāstīta īpaši svarīga informācija, ir apzīmēti ar dažādas pakāpes apzīmējumiem, tiem ir šāda nozīme:

PIEZIME

vai

SVARİGI

Satur precizējumus vai skai-

drojumus iepriekš izklāstītai informācijai ar nolūku nesabojāt ierīci vai neizraisīt zaudējumus.

UZMANIBU!

Norādījumu neievēroša-

nas gadījumā pastāv traumu gūšanas risks o- peratoram un trešajām personām.

BĪSTAMI!

Norādījumu neievēroša-

nas gadijumā pastāv smagu traumu gūšanas risks operatoram un trešajām personām ar letāla iznākuma bīstamību.

4. SAGATAVOŠANĀS DARBAM

IEKÄRTAS PÄRBAUDE

Pirms darba sākšanas ir jāveic šādas darbības:

• Pārbaudīt, ka uz ierīces un asmens nav slikti pievilku skrūvju;
• pārbaudīt, vai asmeni ir uzasināti un uz tiem nav bojājumu pazīmju;
• pārbaudīt, vai gaisa filtrs ir tīrs;
• pārbaudīt, ka aizsargierīces ir labi nostiprinā-tas un efektīvi darbojas;
• pārbaudīt vai rokturi ir labi piestiprināti.

MAISĪJUMA SAGATAVOŠANA

Šī ierīce ir aprīkota ar divtaktu dzinēju, tātad tā ir jāizmanto ar benzīna un smērellas maisījumu.

SVARĪGI Izmantojot ierīci tikai ar ben-zīnu tiek bojāts dzinējs un tas noved pie garanti-jas spēka zaudēšanas.

SVARĪGI Izmantojiet tikai kvalitatīvu degvielu un smērvielas, lai saglabātu darbības raksturojumus un garantētu mehānisko daļu ilgu kalpošanas laiku.

- Benzīna raksturojums

Izmantojiet tikai svinu nesaturošu benzīnu (ekoloğiski tīrs benzīns), kura oktānskaitlis nav zemāks par 90.

SVARĪGI Ekoloģiski tīram benzīnam ir tieksme veidot nogulsnes kannā, ja to glabā ilgāk par 2 mēnešiem. Vienmēr izmantojiet svaigu benzīnu!

- Ellas raksturojums

Izmantojiet tikai augstas kvalitātes sintētisko el- lu, kura ir paredzēta divtaktu dzinējiem.

Pie sava izplātītāja jūs varat iegādāties ellas, kuras ir paredzētas šī tipa dzinējam un nodrošina tā labāku aizsardzību.

Šo ellu izmantošana lauj izveidot 2% maisijumu, kurš sastāv no 1 ellas daļas uz katrām 50 benzīna daļām.

- Maisijuma sagatavošana un uzglabāšana

BĪSTAMI!

Benzins un maisijums ir uzliesmojošas vielas!

• Uzglabājiet benzīnu un maisījumu degvielai paredzētajās kannās drošās vietās, kuras atrodas tālu no siltuma avotiem un atklātas liesmas.
• Neatstājiet kannas bērniem pieejamās vietās.
• Nesmēkējiet maisījuma sagatavošanas laikā un izvairieties no benzīna tvaiku ieelpošanas.

Tabulā ir norādīts benzīna un ellas daudzums, kurš ir jāizmanto maisījuma sagatavošanai, atkarībā no izmantojamas ellas tipa.

Benzīns Sīntētiskā eļļa 2-Taktu
litri litri cm		3
1	0	,
2	0	,
3	0	,
5 0,10 100
10 0,20 200

Lai sagatavotu maisijumu:

– lelejiet piemērotajā kannā apmēram benzīna apjoma pusi.
- Pievienojiet visu ellu, saskaṇā ar tabulas datiem.
– lelejiet benzīna atlikušo daļu.
– Aizveriet vāciņu un enerģiski sakratiet kannu.

SVARĪGI Maisījums ir pakļauts nove- cošanai. Negatavojiet pārāk lielu maisījuma daudzumu, lai izvairītos no nogulšņu veidošanās.

SVARĪGI Maisījuma un benzīna kan- nām jābūt atškīrīgām un attiecīgī markētām, lai nesajauktu tās lietošanas laikā.

SVARĪGI Periodiski tīriet benzīna un ellas kannas, lai novāktu iespējamas nogulsnes.

DEGVIELAS UZPILDIŠANA

Nesmēkējiet uzpildīšanas laikā un izvairieties no benzīna tvaiku ieelpošanas.

Uzmanigi atveriet kannas vāciņu, jo tās iekšpusē varēja rasties spiediens.

Pirms uzpildišanas:

• Energiski sakratiet maisijuma kannu.
  – Novietojiet ierīci uz horizontālas virsmas, lai tā būtu stabilā stāvoklī un lai tvertnes vāciņš a-trastos augšpusē.

• Notiriet tvertnes vāciņu un zonu apkārt tam, lai izvairitos no netīrumu nokļūšanas tvertnē uzpildes laikā.

• Uzmanīgi atveriet tvertnes vāciņu, lai pakāpeniski samazinātu spiedienu. Uzpildes laikā izmantojiet piltuvi, neuzpildiet degvielu līdz malai. (1 zīm.).

Vienmēr aizveriet tvertnes vāciņu, piegriežot to līdz galam.

Nekavējoties noslauciet visu uz ierīci un uz zemī izlijušo benzīnu un neiedarbiniet dzinēju, kamēr benzīna tvaiki nav izklīduši.

5. DZINĒJA IEDARBINĀŠANA - LIETOŠANA - APTURĒŠANA

DZINĒJA IEDARBINĀŠANA

Dzinējs ir jāiedarbina vismaz 3 metru attālumā no degvielas uzpildīšanas vietas.

Pirms dzinēja iedarbināšanas:

– Uzstādiet ierīci stabilā stāvoklī uz zemes.
– Nonemiet asmens aizsargierici.
- Pārliecinieties, ka asmens nepieskaras zemei un citiem priekšmetim.
- Pārliecinieties, ka rokturis ir noblokēts centrālajā stāvoklī (tikai HTM 60 modelim).

- Auksta dzinēja iedarbināšana

PIEZIME

Par "auksto" tiek uzskatīta iedarbināšana, kura tiek veikta vismaz pēc 5 minūtēm pēc dzinēja apturēšanas vai pēc degvielas uzpildīšanas.

Lai iedarbinātu dzinēju (2. zīm.):

1. Uzstādiet slēdzi (1) stāvoklī «I».

2. Viegli nospiediet “sagatavošanas sūkņa” bumbieri (2) 7-10 reizes tā, lai degviela uzsāktu iziet no spiediena izlīdzinātāja caurules.

3. Pagrieziet startera vadības sviru (3) stāvoklī «START».
4. Piespiediet ierīci pie zemes, stingri turot to aiz roktura ar vienu roku, lai nezaudētu kontroli iedarbināšanas laikā.

Ja ierīce netiek stingri turēta, dzinēja grūdiens var izraisīt operatora līdzsvara zaudēšanu vai novirzīt asmeni škēršla vai operatora pusē.

1. Lēni pavelciet iedarbināšanas rokturi uz 10-15 cm, līdz būs jūtama noteikta pretestība, un tad pavelciet to dažas reizes, līdz dzinējā būs dzirdami pirmie sprādzieni.

SVARİGI

Šī mašina ir aprikota ar “Easy Start" iedarbināšanas sistēmu, kurai ir savādāka un vieglāka dzinēja iedarbināšanas procedūra, salīdzinājumā ar tradicionālām metodēm. Šī sistēma samazina iedarbināšanai nepieciešamas

piepūles. Aukla ir jāvelk tikai līdz brīdīm, kad būs dzirdams, ka dzinējs sāk darboties, tā nav jāvelk energiski, jo dzinēja iedarbināšanas laikā auklas pretestība nav liela.

SVARİGI

Lai izvairitos no auklas pār-

trūkšanas, neizvelciet auklu tās pilnā garumā, neļaujiet tai pieskarties auklas vadīklas atveres malai un pakāpeniski atlaidiet rokturi, neļaujot auklai ie- iet iekšā nekontrolējamā veidā.

1. Pakāpeniski atlaidiet iedarbināšanas auklas rokturi (4), neļaujiet tai ieiet iekšā nekontrolējamā veidā.
2. Pagrieziet startera vadības sviru (3) stāvoklī «RUN».

PIEZIME

Startera svira (3) automātiski atgriežas stāvoklī «RUN» uzreiz pēc akseleratora sviras (5) nospiešanas.

1. Laujiet dzinējam darboties minimālo apgriezienu režimā vismaz 1 minūti pirms paātrināt to līdz maksimālo apgriezienu režimam.

SVARİGI

Ja iedarbināšanas auklas rokturis (4) tiek vairakkārt pavilkts, kamēr startera vadības svira (3) ir stāvoklī «START», tas var applūdināt dzīnēju un to var būt grūti iedarbināt.

Gadījumā, ja dzinējs tiek applūdināts, noņemiet sveci un viegli pavelciet iedarbināšanas auklas rokturi (5), lai novāktu degvielas pārpalikumu; tad nožāvējiet sveces elektrodus un uzstādiet to atpakaļ dzinējā.

- Karsta dzinēja iedarbināšana

Lai iedarbinātu kārstu dzinēju (proti, uzreiz pēc dzinēja apturēšanas), izpildiet iepriekšējas procedūras 1 - 4 - 5 - 6 punktu.

DZINĒJA IZMANTOŠANA (3. zīm.)

Griezējierīces ātrums tiek regulēts ar akseleratora sviras (1) palīdzību, kura atrodas uz aizmugu-rēja roktura (2).

Šo sviru var nospiest tikai ja tai pašā laikā ir nospiesta drošības svira (3).

No dzinēja kustība tiek nodota asmeņiem ar centrbēdzes sajūga palīdzību, kas novērš asmeņu kustību, kad dzinējs darbojas minimālo ap-griezienu režīmā.

UZMANIBU!

Neizmantojiet mašinu, ja griezējierīce kustas, kad dzinējs darbojas minimālo apgriezienu režīmā; šajā gadījumā jā-sazinās ar vietējo pārstāvi.

Pareizs darba ātrums tiek sasniegts, kad aksele- ratora svira (1) ir nospiesta līdz galam.

SVARİGI

lerīces pirmo 6-8 stundu lietošanas laikā izvairieties no dzinēja darbināšanas maksimālo apgriezienu režīmā.

DZINĒJA APTURĒŠANA (4. zīm.)

Lai apturētu dzinēju:

– Atlaidiet akseleratora sviru (1) un ľaujiet dzinē-jam dažas sekundes darboties minimālo apgriezienu režīmā.
– Uzstādiet slēdzi (2) stāvoklī «O».

UZMANIBU!

Pēc akseleratora uzstādī- šanas minimālo apgriezienu režimā asmeņi dažas sekundes turpina kustēties.

[Non-Text]

6. IERİCES LIETOŠANA

Ar cieņu izturieties pret citiem cilvēkiem un pret apkārtējo vidi:

• Cenšaties neklūt par neērtības cēloni.
• Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz griešanas atkritumu pārstrādi.
• Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz ellu, benzīna, nodilušo daļu vai jebkuru citu videi nedraudzīgu priekšmetu pārstrādi.

UZMANIBU!

Darba laikā valkājiet atbilstošu apgērbu. Vietējais Izplātītājs var sniegt informāciju par aizsarglīdzekļiem negadījumu novēršanai, lai garantētu darbu drošības apstāklos.

ROKTURA REGULĒŠANA (5. zīm.) (tikai HTM 60 modelim)

Aizmugurējo rokturi (1) var izvietot 5 dažādās po-zīcijās attiecībā pret griezējierīci, lai būtu ērtāk iz-līdzināt dzīvžogu.

UZMANIBU!

Roktura regulēšanas laikā dzinējam jābūt izslēgtam.

– Pavelciet atblokēšanas sviru (2).
- Pagrieziet aizmugurējo rokturi (1) vēlamajā stāvokli.
- Pirms ierīces lietošanas pārliecinieties, ka atblokēšanas svira (2) pilnīgi atgriezās sākumstāvoklī, un ka aizmugurējais rokturis ir labi no stiprināts.

UZMANIBU!

Darba laikā aizmugurē- jam rokturim visu laiku jāatrodas vertikālā stāvoklī neatkarīgi no griezējierīces izvietojuma (3).

GRIEŠANAS VEIDI

UZMANIBU!

Griešanas laikā ierīce visu laiku ir stingri jātur ar abām rokām.

UZMANĪBU!

Nekavējoties apturiet dzinēju, ja darba laikā asmeņi blokējas vai sapinas dzīvžoga zaros.

Visos gadijumos tiek rekomendēts vispirms apgriezt dzīvžoga abas vertikālas malas un tad augšējo daļu.

• Vertikālā griešana (6. zīm.)

Griešana jāveic ar lokveida kustību, virzoties no apakšas uz augšu, turot asmeni pēc iespējas tālāk no ķermeņa.

• Horizontālā griešana (7. zīm.)

Vislabākie rezultāti tiek sasniegti, kad asmens ir nedaudz noliekts (5° - 10°) griešanas virzienā, griežot ar lokveida kustību un pārvietojot ierīci lēni un nepārtraukti, it īpaši ľoti biezu dzīvžogu gadījumā.

ASMENU IEELLOŠANA DARBA LAIKĀ

Ja darba laikā griezējierīce klūst pārāk karsta, ir jāieello asmeņu iekšējas virsmas.

UZMANĪBU!

Veicot šo darbību dzinē- jam jābūt izslēgtam un asmeņiem jābūt nekustīgiem.

DARBA PABEIGŠANA

Pēc darba pabeigšanas:

• Apturiet dzinēju, sekojot augstāk izklāstītājiem norādījumiem (5. nodaļa).
  – Uzgaidiet, kamēr asmeņi apstājas un uzstādiet aizsardzību.

7. TEHNISKĀ APKOPE UN UZGLABĀŠANA

Pareiza tehniskā apkope ir ľoti svarīga ierīces sākotnējās darbības efektivitātes un drošības saglabāšanas.

UZMANIBU!

Veicot tehnisko apkopi:

• atvienojiet sveces uzvāzni.
• Uzgaidiet, kad dzinējs pietiekoši atdzisīs.
• Strādājot ar asmeņiem izmantojiet aizsarg-cimdus.
• Asmens aizsargam jābūt uzstādītam, izņemot gadījumus, kad darbības tiek veiktas ar asmeni.
• Neizlejiet apkārtējā vidē ellas, benzīnu un citas piesārṇojošas vielas.

DZINĒJA UN TROKŠNA SLĀPĒTĀJA TĪRĪŠANA

Lai samazinātu ugunsgrēka risku bieži tīriet cilindra ribas ar saspiesta gaisa palīdzību un atbrīvojiet zonu ap trokšņa slāpētāja no zariem, lapām un citiem atgriezumiem.

GAISA FILTRA TİRİŞANA

SVARİGI

Gaisa filtra tīrīšana ir ľoti

svarīga ierīces labai un ilgstošai darbībai.

Tīrīšana jāveic ik pēc 8-10 darba stundām.

Lai notīritu filtru (8. zīm.):

• Atskrūvējiet skrūvi (1), noņemiet vāku (2) un filtrējošo elementu (3).
  – Izmazgājiet filtrējošo elementu (3) ar ūdeni un ziepēm. Neizmantojiet benzīnu vai citus škīdinātājus.
  – Nožāvējiet gaisa filtru.
• Uzstādiet atpakal filtrējošo elementu (3) un vāku (2), pieskrūvējot līdz galam skrūvi (1).

DEGVIELAS FILTRS

Tvertnes iekšpusē ir uzstādīts filtrs, kas neļauj netīrumiem nokļūt dzinējā.

Vienu reizi gada tiek rekomendēts mainīt šo filtru pie vietēja Izplātitāja.

SVECES PĀRBAUDE

Periodiski noņemiet un notīriet sveci ar metāla sukas palīdzību, novācot iespējamas nogulsnes.

Pārbaudiet un noregulējiet attālumu starp elektrodiem, lai tas būtu pareizs (9. zīm.).

Uzstādiet sveci atpakal, līdz galam pieskrūvējot to ar piegādāto atslēgu.

Gadijumā, ja elektrodi ir apdedzināti, izolācija ir bojāta, kā arī ik pēc 100 darbības stundām svece ir jānomaina pret sveci ar analogiskiem raksturo-jumiem.

KARBURATORA REGULÉŠANA

Karburators tiek regulēts rūpnīcā tā, lai nodrošinātu vislielāko efektivitāti visos lietošanas gadījumos, minimālo kaitīgo gāzu noplūdi un saskaṇā ar spēkā esošo likumdošanu.

Nepietiekamas darbspējas gadījumā vispirms pārbaudiet, ka asmeņi nav daļēji bloķēti vai deformēti, tad griezieties pie vietēja Izplātītāja, lai viņš pārbaudītu karburāciju un dzinēju.

- Minimālo apgriezienu režīma regulēšana

UZMANIBU!

Griezējierīcei jābūt nekustīgai, kamēr dzinējs darbojas minimālo apgriezienu režīmā. Ja griezējierīce kustas, kad dzinējs darbojas minimālo apgriezienu režīmā, ir jāsazinās ar vietējo pārstāvi, lai viņš pareizā veidā noregulētu dzinēju.

REDUKTORA IEELLOŠANA (10. zim.)

Ik pēc 20 darba stundām uzpildiet ellotāju (1) ar speciālo molibdēna bisulfida smērvielu.

ASMENU REGULĖŠANA

Asmeņi ir pakļauti progresīvam nodilumam, kura pazīmes ir griešanas pasliktināšanās pārmērīgas spraugas dēļ.

UZMANIBU!

Regulēšanas laikā dzinē- jam jābūt izslēgtam un asmeņiem jābūt nekustīgiem.

Lai veiktu regulēšanu (11. zīm.):

• Atslābiniet uzgriežņus (1).
• Rūpīgi notīriet skrūvju (3) atveres (2) no putekliem un atgriezumiem.
  – Līdz galam aizskrūvējiet skrūves (3), bet nepievelciet tās, tad pagrieziet tās vēl par pilna apgrieziena 1/4 - 1/2.
  – Aizskrūvējiet uzgriežņus (1).
• leellojiet asmenus.
  – ledarbiniet dzinēju un darbiniet to maksimālo apgriezienu režīmā apmēram 1 minūti.
• Apturiet dzinēju, uzgaidiet, kamēr asmeņi apstājas un pieskarieties tiem ar roku; ja to temperatūra ir tāda, ka tiem var pieskarties ar roku, tas nozīmē, ka regulēšana ir pareiza.
• Ja tie ir pārāk karsti, nedaudz atslābiniet uzgriežņus (1) un skrūves (3) un atkārtojiet pārbaudi līdz tiek sasniegti apmierinoši rezultāti.

UZMANĪBU!

Pirms darba atsākšanas vienmēr pārbaudiet, ka uzgriežni (3) ir pievilkti līdz galam.

ASMENU UZASINĀŠANA

Uzasināšana ir nepieciešama, kad griešanas efektivitāte samazinās un zari bieži iesprūst.

UZMANIBU!

Asmeni ar nodilušām griezējmalām nedrīkst uzasināt, bet tas gan vien- mēr ir jānomaina.

SVARİGI

Tiek rekomendēts, lai uzasināšanu veiktu vietējais izplātitājs, jo viņa rīcībā ir atbilstošas iekārtas un darbiniekiem ir nepieciešamas zināšanas.

Gadījumā, ja ir jāuzasina asmeņi, ir jāizmanto sīkgraudainā vīle un ir jāseko sekojošiem norādī-jumiem (12. zīm.):

• Pieslieniet vili (1) pie griezējmalas (2) zem 45° lenka un virziet to no augšas uz griezējmalas pusi.
  – Strādājiet tā, lai vīle pieskartos griezējmalai tikai augstāk minētas kustības laikā, atgriežot to sākumstāvoklī, paceliet to.
  – Nonemiet nelielu materiāla daudzumu.
• Novāciet visas atskabargas ar galodas palīdzību.
• Pirms asmeņu uzstādīšanas atpakal novāciet visas vīlēšanas zīmes un ieeļlojiet tos.

ĀRKĀRTĒJATEHNISKĀAPKOPE

Visas tehniskās apkopes darbības, kuras nav iekļautas šajā rokasgrāmatā ir jāveic vienīgi vietējam izplātitājam.

Ja darbības veic ar neatbilstošu rīku palīdzību vai nekvalificēts personāls, tas noved pie visu veidu garantiju spēka zaudēšanas.

UZGLABĀŠANA

Pēc darba pabeigšanas rūpīgi notīriet ierīci no putekļiem un atgriezumiem, salabojiet vai nomai-niet bojātas daļas un ieeļlojiet asmeņus, lai no-vērstu to rūsēšanu.

lerīce jāuzglabā sausā, no nelabvēligiem laika apstākļiem aizsargātā vietā un ar pareizi uzstādītu asmeņu aizsargu.

ILGSTOŠA UZGLABĀŠANA

SVARİGI

Ja ir paredzēts, ka ierīce netiks lietota ilgāk par 2 - 3 mēnešiem, ir jāveic dažas darbības, lai izvairītos no grūtībām ierīces lietošanas atsākšanas laikā un no dzinēja permanentas bojāšanas.

- Uzglabāšana

Pirms ierīces nodošanas uzglabāšanā:

– Iztukšojiet degvielas tvertni.
- ledarbiniet dzinēju un darbiniet to minimālo apgriezienu režimā līdz apstāšanas, lai tiktu patērēta visa tvertnē palikusī degviela.
– Laujiet dzinējam atdzist un nonemiet sveci.
– lelejiet sveces atverē vienu tējkaroti divtaktu dzinējiem paredzētas ellas (jaunas).
- Pavelciet dažas reizes iedarbināšanas auklu, lai izkliedētu ellu cilindrā.
– Uzstādiet sveci atpakal, virzulim jābūt augstā-kajā maiņas punktā (to var redzēt caur sveces atveri), kas atbilst virzuļa maksimālajai gaitai.

• Lietošanas atsākšana

Atsākot ierīces lietošanu:

• Nonemiet sveci.
• Pavelciet dažas reizes iedarbināšanas auklu, lai novāktu ellas pārpalikumu.
• Pārbaudiet sveci, kā aprakstīts nodalā "Sveces pārbaude".
• Sagatavojiet ierīci, kā norādīts nodalā “Saga-tavošanās darbam”.

8. TRAUCĒJUMU NOVĒRŠANA

KLÜME IESPÉJAMS CÉLONIS RISINÄJUMS

1) Dzinēju nevar iedarbināt, vai tas nepaliek darba stāvoklī	– Nepareiza iedarbināšanas procedūra	– Sekojiet norādījumiem (sk. 5. nodaļu)
	– Svece ir netīra vai attālums starp elektrodiem nav pareizs	– Pārbaudiet sveci (sk. 7. nodaļu)
	– Gaisa filtrs ir aizsprostots	– Notīriet un/vai nomainiet filtru (sk. 7. nodaļu)
	– Karburācijas problēmas	– Sazinieties ar vietējo Izplātītāju
2) Dzinēju var iedarbināt, bet tam ir zema jauda	– Gaisa filtrs ir aizsprostots	– Notīriet un/vai nomainiet filtru (sk. 7. nodaļu)
	– Karburācijas problēmas	– Sazinieties ar vietējo Izplātītāju
3) Dzinējs darbojas nevienmērīgi vai zem slodzes tas zaudē jaudu	– Svece ir netīra vai attālums starp elektrodiem nav pareizs	– Pārbaudiet sveci (sk. 7. nodaļu)
	– Karburācijas problēmas	– Sazinieties ar vietējo Izplātītāju
4) Dzinējam ir pārmērīga dūmainība	– Nepareizs maisījuma sastāvs	– Sagatavojiet maisījumu saskaņā ar norādījumiem (sk. 4. nodaļu)
	– Karburācijas problēmas	– Sazinieties ar vietējo Izplātītāju

9. TEHNISKIE DATI

MODELIS	HTM 60	HTM 75
Apjoms ...... cm ^3	25,4 25,4
Jauda ...... kW 0,8	8 0,8
Svece ......	NGK BPMR6Y	NGK BPMR6Y
Benzīna : eļļas attiecība ......	50 : 1	50 : 1
Tvertnes tilpums ...... litri	0,5 0,5
Griešanas garums ...... mm	550	700
Akustiskais spiediens (saskaņā ar EN 27917) .... dB(A)	90,5	91
Vibrāciju līmenis ...... m/s ^2	2,5 - 5,4 7,4 - 6,0
Masa ...... kg 5,7 5,4
