KÄYTTÖOHJE SHM 170 STIGA

Kiitämmte tuotteidemme valinnasta ja toivomme että laitteenne vastaa odotuksianne kaikilta osin. Tämän käyttöoppaan tarkoituksena on auttaa laitteen käyttäjää tutustumaan laitteeseen paremmin ja käyttämään sitä turvallisesti ja tehokkaasti. Muista, että käyttöopas kuuluu olennaisena osana laitteeseen ja pidä se siksi aina käden ulottuvilla. Luovuta se laitteen uudelle omistajalle mahdollisen myynnin tai lainauksen yhteydessä.

Laitteemme on suunniteltu ja valmistettu voimassa olevien määräysten mukaisesti ja sen käyttö on turvallista, mikäli sitä käytetään käyttöoppaassa annettujen ohjeiden mukaisesti (sallittu käyttö). Kaikkea muun tyyppistä käyttöä tai käytön, huollon ja korjausten turvallisuussäännösten laiminlyömistä voidaan pitää "sopimattomana käyttönä", jolloin valmistajan antama takuu raukeaa. Valmistaja ei myöskään vastaa sopimattomasta käytöstä aiheutuneista henkilö- ja omaisuusvahingoista.

Käyttöoppaan tiedot voivat poiketa hieman käytössäsi olevasta laitteesta. Laitteitamme parannetaan jatkuvasti, jonka vuoksi käyttöoppaan tietoja voidaan muuttaa ilman ennakkovaroitusta. Tärkeimmät turvallisuutta ja toimintaa koskevat laitteen ominaisuudet ovat kuitenkin pysyneet samoina. Lisätietojen saamiseksi, ota yhteyttä jälleenmyyjään. Turvallista työpäivää!

1. Moottori
2. Leikkauslaite (terä)
3. Leikkauksen suojalevy
4. Etukahva
5. Takakahva
6. Takakahvan irrotuksen ohjain
7. Polttoainetankin korkki
8. Käynnistysnappula
9. Terän suojus
10. Arvokilpi

HTM 60 1 2 3 4 5 6 7 8 9 10 11 12 13 14

OHJAIMET

1. Moottorin pysäytyskytkin
2. Terän ohjain (kiihdyttimen vipu)
3. Kiihdyttimen turvavipu
4. Starter-ohjain

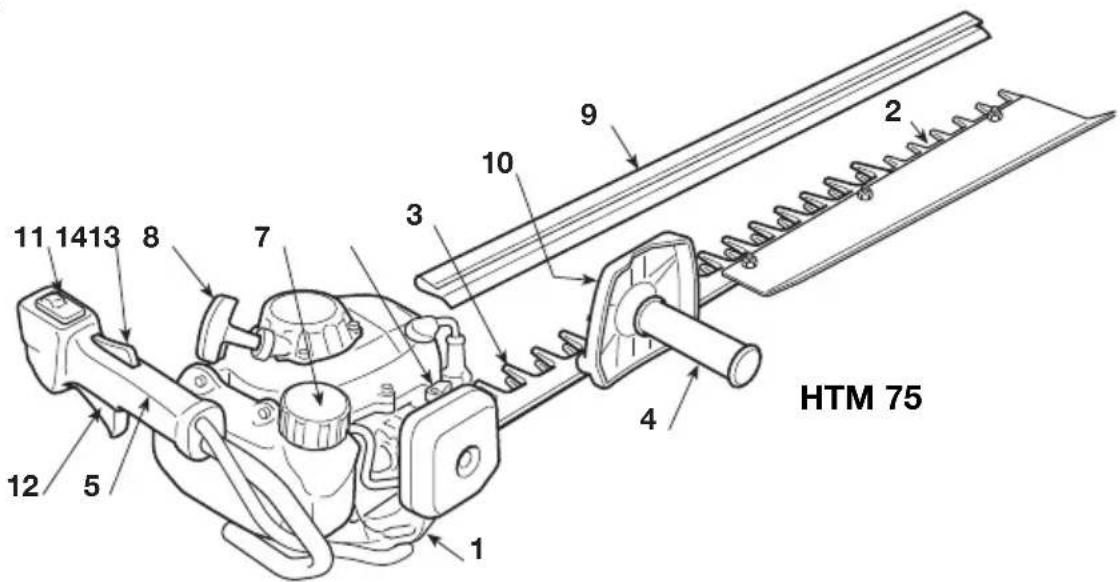

HTM 75 1 2 3 4 5 6 7 8 9 10 11 12 14 13

ARVOKILPI

10.1) Yhdenmukaisuuden merkki direktiivin 98/37/EY mukaisesti
10.2) Valmistajan nimi ja osoite
10.3) Direktiivin 2000/14/EY mukainen äänen tehotaso LWA
10.4) Valmistajan viitemalli
10.5) Laitteen malli
10.6) Sarjanumero
10.7) Tyyppihyväksyntämerkki
10.8) Valmistusvuosi
10.9) Tuotekoodi
10.10) Päästöarvo

10.1 10.7 10.2 10.10 10.3 CE TOV PROFESSIONS LWA dB 10.8 10.6 10.4 10.5 10.9 dB

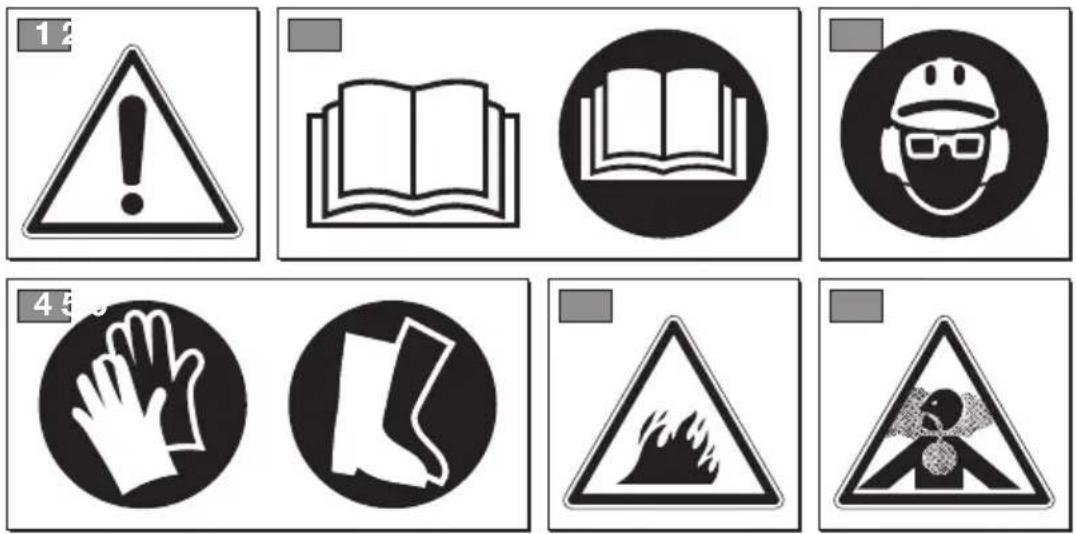

2. SYMBOLIT

VAROITUS: Hankkimasi laite on valmistettu harrastuskäyttöön.

1) Huomio! Vaara
2) Lue käyttöohjekirja ennen tämän laitteen käyttöä.

3) Laite voi aiheuttaa pysyvän kuulovaurion. Jatkuvan päivittäisen normaalikäytön aikana koneen käyttäjä voi altistua melulle, joka on 85 dB (A) tai kovempi.

Käyttäjän on käytettävä henkilökohtaisia suoja- varusteita.

Pidä laitetta käyttäessäsi suojalaseja (lentävien kappaleiden vaara) sekä kuulonsuojaimia (kuulovaurion riski).

Jos putoavat esineet voivat aiheuttaa vaaraa työskentelyalueella, käyttäjän on pidettävä suojakypärää.

4) Käytä turvakenkiä ja suojakäsineitä!

5) Tulipalon vaara! Sekoitus on herkästi syttyvää. Älä roiskuta polttoainetta.

6) Vaara: hengenvaarallisia pakokaasuja! Käydessään moottori tuottaa myrkyllisiä kaasuja. Älä käytä laitetta suljetuissa tai huonosti tuuletetuissa tiloissa. Vaara: hengenvaarallisia pakokaasuja.

3. TURVALLISUUSSÄÄNNÖKSET

A) KOULUTUS

1) Lue käyttöohjeet huolellisesti. Tutustu ohjaimiin ja laitteen oikeaan käyttöön. Opi pysäyttämään moottori nopeasti.
2) Käytä laitetta ainoastaan sille tarkoitettuun käyttötarkoitukseen eli pensasaitojen leikkaukseen ja tasoittamiseen. Muunlainen käyttö voi aiheuttaa vaaratilanteita tai laitteen vaurioitumisen.
3) Älä anna lasten tai kokemattomien henkilöiden käyttää laitetta. Paikalliset lait voivat määrätä laitteen käytölle minimi-ikärajan, jota on ehdottomasti noudatettava.
4) Laitetta saa käyttää vain yksi henkilö.
5) Laitetta ei saa käyttää:
- muiden henkilöiden, etenkään lasten tai eläinten läheisyydessä;
- jos käyttäjä on väsynyt tai huonovointinen tai on nauttinut lääkeaineita, huumeita, alkoholia tai muita käyttäjän reflekseihin ja huo-miokykyyn vaikuttavia aineita;
- jos käyttäjä ei pysty pitämään laitteesta tiukasti kiinni kaksin käsin ja/tai säilyttämään tasa-painoa seisaallaan työskennellessään.
6) Muista, että käyttäjä on vastuussa tapaturmi-sta tai vahingoista, jotka hän aiheuttaa muille ihmisille tai heidän omaisuksilleen.

B) VALMISTELU

1) Työskentelyn aikana suosittelemme käyttämään sopivaa asustetta, joka ei haittaa käyttäjää.
- Käytä myötäileviä suoja-asusteita, jotka suojaavat viilloilta.
- Käytä hanskoja, suojalaseja ja liukumattomia viiltoja kestäviä kenkiä.
- Käytä kuulosuojaimia.
- Älä käytä huiveja, paitoja, kaulanauhoja tai muita roikkuvia tai laajoja esineitä, jotka saatavat sotkeentua laitteeseen tai työpaikalla oleviin esineisiin tai materiaaleihin.
- Sido pitkät hiukset kiinni.
2) HUOMIO: VAARA! Bensiini on erittäin tulenarkaa.
- säilytä polttoaine asiaankuuluvissa säilytysastioissa, jotka on hyväksytty tähän tarkoitukseen;
- älä tupakoi käsitellessäsi polttoainetta;
- avaa polttoainetankin korkki hitaasti antaen sisäpaineen purkautua vähitellen;

• tankkaa ainoastaan ulkotiloissa suppilon avulla;
• lisää polttoaine ennen moottorin käynnistämi- stä; älä lisää polttoainetta tai älä poista säiliön korkkia silloin kun moottori on käynnissä tai se on vielä kuuma;
• älä käynnistä moottoria mikäli bensiiniä valuu ulos, vaan vie laite kauas bensiinistä kostuneesta alueesta. Alue on erittäin palonarka, sillä maaperä on märkä bensiinistä ja bensiinin höyryt voivat syttyä tuleen. Varmista, ettei alueelle pääse syntymään tulipaloa;
• puhdista välittömästi laitteessa tai maaperässä oleva bensiini;
• älä käynnistä laitetta tankkauspaikalla;
• vältä polttoaineen joutumista vaatteisiin. Jos polttoainetta joutuu vaatteisiin vaihda vaatteet ennen moottorin käynnistämistä;
• kiristä säiliön ja bensiinikanisterin korkit erittäin hyvin.
  3) Vaihda vialliset tai vahingoittuneet äänenvaimentimet.
  4) Suorita laitteen yleistarkistus ennen sen käyttöönottoa ja tarkista erityisesti:
• kiihdytysvivun ja turvavivun on pystyttävä liikkumaan vapaasti ei pakottamalla ja vapautettaessa niiden on palauduttava automaattisesti ja nopeasti perusasentoon;
• kiihdytysvivun on pysyttävä lukittuna, jos turvavipua ei paineta;
• moottorin pysäytyskytkimen on liikuttava helposti asennosta toiseen;
• sähkökaapelien on oltava ehlät ja erityisesti sytytystulpan kaapeli, jotta ei synny kipinöitä ja sytytystulpan kuvun on oltava asennettu oikein;
  – laitteen kahvojen ja suojusten on oltava puh-taita ja kuivia ja kiinni kunnolla laitteessa;
• terät eivät saa ikinä olla viallisia;
  5) Ennen työskentelyn aloittamista varmista, että kaikki suojat on asennettu oikein.

C) KÄYTÖN AIKANA

1) Älä käynnistä moottoria suljetussa paikassa, jossa voi kertyä hengenvaarallista häkää.
2) Työskentele ainoastaan päivänvalossa tai kyllin riittävässä keinovalossa.
3) Ota vakaa asento:
- vältä mahdollisuuksien mukaan märällä, liukkaalla, liian kaltevalla tai jyrkällä maaperällä työskentelemistä. Käyttäjä saattaa helposti menettää tasapainon työskennellessään;

• vältä tikkaiden ja epävakaiden lavojen käyttämistä;
• älä ikinä juokse vaan kävele ja varo maaston epätasaisuuksia ja mahdollisia esteitä.
  4) Käynnistä moottori vapaan käden pitäessä laitetta tiukasti maassa:
• käynnistä moottori ainakin 3 metrin päässä tankkauspaikalta;
• varmista ettei laitteen toimintasäteellä ole muita henkilöitä;
• älä kohdista äänenvaimenninta eikä siis pakokaa suja kohti syttyviä materiaaleja.
  5) Älä muuntele moottorin säätimiä, äläkä käytä moottoria ylinopeudella.
  6) Tarkista, että moottorin miniminopeus on sellainen etteivät terät liiku ja että kiihdytyksen jälkeen moottori palautuu nopeasti takaisin miniminopeuteen.
  7) Varo ettei terä törmää lujaa ulkopuolisiin esi-neisiin ja varo mahdollisia irtomateriaaleja, jotka terien liikkuminen on aiheuttanut.
  8) Pysäytä moottori:
• joka kerta kun jätät laitteen ilman valvontaa.
• ennen polttoaineen lisäystä.
  9) Pysäytä moottori ja irrota sytytystulpan johto:
• ennen laitteen tarkistusta, puhdistusta tai huoltoa;
• jos osut vieraaseen esineeseen. Tarkista mahdolliset vauriot ja korjaa ne ennen laitteen uudelleenkäyttöä;
  – jos laite alkaa täristä oudosti: siinä tapauksessa tutki tärinän syy välittömästi ja suorita tarvittavat korjaukset;
• kun laitetta ei käytetä.

D) HUOLTO JA SÄILYTYS

1) Varmista aina, että ruuvit ja mutterit ovat tiukasti kiinni, jotta laite olisi aina turvallinen ja käyttövalmis. Säännöllinen huolto on ehdoton turvallisuudelle ja suoritustason ylläpidolle.
2) Älä aseta polttoainetta sisältävää laitetta tiloihin, joissa polttoaineen höyryt voivat syttyä liekistä, kipinästä tai erittäin kuumasta lämmönlähteestä.
3) Anna moottorin jäähtyä ennen laitteen asetta-mista säilytystiloihin.
4) Tulipalon vaaran vähentämiseksi on moottori, pakoputken äänenvaimennin sekä bensiinin säilytystilat pidettävä puhtaina oksien jäännöksi-stä, lehdistä sekä ylimääräisestä rasvasta. Älä jätä täysinäisiä leikkausjätesäkkejä sisätiloihin.
5) Tyhjennä bensiinitankki aina ulkona ja moottorin ollessa kylmä.
6) Käytä suojakäsineitä aina leikkauslaitteita käsitellessäsi.

7) Huolehdi terien teroituksesta. Kaikki teriä koskevat toimenpiteet ovat vaativia toimenpiteitä, jotka vaativat oikeiden työkalujen käytön lisäksi erityispätevyyttä. Turvallisuuden vuoksi suosittelemme, että nämä toimenpiteet suoritetaan tähän erikoistuneissa keskuksissa.
8) Turvallisuuden vuoksi, älä koskaan käytä laitetta, jos sen osat ovat vaurioituneet tai kuluneet. Vaurioituneet ja kuluneet osat täytyy vaihtaa, eikä koskaan korjata. Käytä vain alkuperäisiä varaosia. Alkuperäisistä poikkeavat osat voivat vahingoittaa laitetta ja heikentää turvallisuutta.
9) Säilytä laite lasten ulottumattomissa!

E) KULJETUS JA LIIKUTTAMINEN

1) Aina laitetta liikuteltaessa tai kuljetettaessa tulee:
- sammuttaa moottori, odottaa terien pysähtymistä ja irrottaa sytytystulpan kupu;
– laittaa terien suojus paikoilleen;
- ottaa kiinni laitteen kahvoista ja kohdistaa terät kulkusuuntaan nähden vastakkaiseen suuntaan.
2) Kun laitetta kuljetetaan autolla, tulee laite sijoittaa niin ettei se aiheuta vaaraa kenellekään ja lukita kunnolla laitteen kaatumisen estämiseksi ja tästä johtuvan bensiini ulosvuotamisen välttämiseksi.

F) KÄYTTÖOPPAAN LUKEMINEN

Käyttöoppaan tekstissä jotkin tärkeää tietoa sisältävät kappaleet on merkitty erityisillä tunnuksilla, joiden merkitykset ovat seuraavat:

HUOM

tai

TÄRKEÄÄ

Tarkentavat tai antavat lisä-

tietoa jo aiemmin selitettyihin tietoihin. Niiden tarkoituksena on estää laitteen vaurioituminen tai vahinkojen syntyminen.

VAROITUS!

Näin merkittyjen ohjei-

den laiminlyönti voi johtaa laitteen käyttäjän tai sen läheisyydessä oleskelevien henkilöiden loukkaantumiseen.

VAARA!

Näin merkittyjen ohjei-

den laiminlyönti voi johtaa laitteen käyttäjän tai sen läheisyydessä oleskelevien henkilöiden vakavaan loukkaantumiseen tai jopa kuolemaan.

4. TYÖSKENTELYYN VALMISTAUTUMINEN

LAITTEEN TARKISTUS

Ennen työskentelyn aloittamista:

– Tarkista ettei laitteessa eikä terässä ole löysiä ruuveja;
- tarkista, että terät ovat terävät ja ehjät;
- tarkista, että ilmansuodatin on puhdas;
- tarkista, että suojukset ovat kiinni ja tehokkaat;
- tarkista kahvojen kiinnitykset.

Laite on varustettu kaksitahtisella moottorilla ja vaatii bensiinistä ja voiteluöljystä valmistetun seoksen.

TÄRKEÄÄ

Pelkkä bensiinin käyttämi-

nen vaurioittaa laitetta ja aiheuttaa takuun rau- keamisen.

TÄRKEÄÄ

Käytä ainoastaan laaduk-

kaita polttoaineita ja voiteluaineita suoritustason säilyttämiseksi ja mekaanisten osien kestävyyden takaamiseksi.

• Bensiinin ominaisuudet

Käytä lyijytöntä bensiiniä (vihreä), jonka oktaa-niarvo on vähintään 90.

TÄRKEÄÄ

Lyijytön bensiini muodo-

staa helposti sakkaa säilytysastiaan, jos sitä säilytetään yli 2 kuukautta. Käytä aina tuoretta bensiiniä!

- Öljyn ominaisuudet

Käytä ainoastaan erittäin laadukasta synteettistä öljyä, joka on tarkoitettu kaksitahtisille moottoreille.

Tämä tyyppisille moottorille tarkoitettuja öljyjä löytyy jälleenmyyjältä. Nämä öljyt pystyvät tarjoamaan korkealuokkaisen suojan.

Näiden öljyjen käyttö mahdollistaa 2 % sekoituksen tekemisen, joka koostuu 1 osasta öljyä 50 osasta bensiiniä.

- Sekoituksen valmistus ja säilytys

VAARA!

Bensiini ja sekoitus ovat

herkästi syttyviä!

• Säilytä bensiiniä ja sekoitusta sitä varten hyväksytyissä säilytysastioissa, turvallisessa paikassa kaukana lämpölähteistä ja avotulesta.
• Pidä säilytysastiat lasten ulottumattomissa.
• Älä tupakoi valmistaessasi sekoitusta ja vältä hengittämästä bensiinihöyryjä.

Taulukossa annetaan bensiini- ja öljymäärät sekoituksen valmistamiseksi käytetyn öljytyypin mukaan.

Bensiini Synteettinen öljy 2-Tahtinen
litraa litraa	cm	3
1	0	,
2	0	,
3	0	,
5 0,10 100
10 0,20 200

Sekoituksen valmistamiseksi:

– Laita sopivaan kanisteriin noin puolet bensiini-määrästä.
– Lisää kaikki öljy taulukon mukaan.
– Lisää loppu bensiinistä.
– Sulje korkki ja ravistele voimakkaasti.

TÄRKEÄÄ

Sekoitus vanhenee. Älä val-

mista liikaa sekoitusta, jottei pääse kehittymään sakkaa.

TÄRKEÄÄ

Merkitse selkeästi ja pidä

erillään bensiiniä ja sekoitusta sisältävät säilytysastiat, etteivät ne sekoitu käyttöhetkellä.

TÄRKEÄÄ

Puhdista säännöllisesti

bensiiniä ja sekoitusta sisältävät säilytysastiat mahdollisten sakkautumien poistamiseksi.

POLTTOAINEEN TÄYTTÖ

VAARA!

Älä tupakoi täytön aikana

ja varo hengittämästä bensiinihöyryjä..

VAROITUS!

Avaa tankin korkki varo-

vasti, koska sisälle on saattanut muodostua painetta.

Ennen täyttöä:

– Ravista voimakkaasti sekoitetankkia.
- Aseta laite tasaiselle alustalle, vakaaseen asentoon, polttoainesäiliön korkki ylöspäin.

– Puhdista polttoainesäiliön korkki ja ympäröivä alue ettei täytön aikana pääse likaa säiliöön.
- Avaa polttoainesäiliön tankki varovaisesti niin, että paine purkautuu vähitellen. Täytä suppilon avulla varoen täyttämästä piripintaan (Kuva 1).

VAROITUS!

Sulje aina polttoainesäil-

iön korkki, vääntämällä sen pohjaan saakka.

VAROITUS!

Puhdista heti laitteeseen

tai maahan mahdolliset tulleet polttoainejäljet äläkä käynnistä moottoria ennen kuin bensiinihöyryt ovat haihtuneet.

5. MOOTTORIN KÄYNNISTYS - KÄYTTÖ - PYSÄYTTÄMINEN

MOOTTORIN KÄYNNISTYS

VAROITUS!

Moottorin käynnistyksen

on tapahduttava ainakin 3 metrin päässä polttoaineen täyttöpaikalta.

Ennen moottorin käynnistystä:

• Aseta laite vakaaseen asentoon maahan.
• Irrota terän suojukset.
• Varmista ettei terä osu maahan tai muihin esi-neisiin.
• Varmista, että kahva on lukittu keskiasentoon (ainoastaan HTM 60).

- Kylmäkäynnistys

HUOM

"Kylmäkäynnistyksellä" tar-

koitetaan käynnistystä, joka suoritetaan kun moottorin pysähtymisestä on kulunut ainakin 5 minuuttia tai polttoaineen täytön jälkeistä käynnistystä.

Moottorin käynnistämiseksi (Kuva 2):

1. Työnnä kytkin (1) asentoon «I».

2. Paina varovasti "ryypyttimen" kupua (2) 7-10 kertaa kunnes imuputkesta tulee polttoainetta.

3. Käännä käynnistimen ohjausvipu (3) asen-toon «START».
4. Pidä laitetta maassa pitäen yhdellä kädellä kiinni kahvasta ettet menetä kontrollia käynnistysvaiheessa.

VAROITUS!

Jos laitteesta ei pidä kiin-

ni lujasti, moottorin työntö saattaa aiheuttaa, että käyttäjä menettää tasapainon tai että terä syöksyy vasten estettä tai käyttäjää.
5. Vedä hitaasti käynnistysnappulasta 10-15 cm kunnes tunnet vastusta. Vedä sitten muutaman kerran lisää kunnes kuulet ensimmäiset käynnistysäänet.

TÄRKEÄÄ

Tämä laite on varustettu

käynnistysjärjestelmällä "Easy Start", joka tekee moottorin käynnistämisestä erilaisen ja helpomman verrattuna perinteisiin menetelmiin. Tämä järjestelmä vaatii vähemmän voimaa. Köyttä kan-

nattaa vetää ainoastaan sen verran, että kuulet moottorin käynnistyvän ilman nopeita nykäyksiä, koska köysi ei anna paljonkaan vastusta käynnistyksen aikana.

TÄRKEÄÄ

Rikkoontumisen välttämiseksi älä vedä narua koko pituudelta, älä anna sen hioutua vasten narun ohjainreiän reunoja ja vapauta nappula vähitellen välttäen sen syöksymistä takaisin holtittomasti.

1. Vapauta vähitellen käynnistysnarun kahva (4) varoen sen hillitsemätöntä takaisinkelautumista.
2. Vie käynnistimen ohjausvipu (3) asentoon «RUN».

HUOM

Käynnistimen vipu (3) palautuu automaattisesti asentoon «RUN» heti kun kaasuttimen vipua(5) käytetään

1. Anna moottorin käydä miniminopeudella ainakin 1 minuutin ajan ennen kiihdyttämistä maksiminopeuteen.

TÄRKEÄÄ

Jos käynnistysnarun kahvaa (4) käytetään jatkuvasti yhdessä käynnistimen ohjausvivun (3) kanssa asennossa «START» moottori saattaa kastua ja vaikeuttaa käynnistämistä.

Moottorin kastuessa, pura sytytystulppa ja vedä varovasti käynnistysnarun kahvasta (5) poistaaksesi liian polttoaineen. Kuivaa sen jälkeen sytytystulpan elektrodit ja asenna takaisin moottoriin.

- Käynnistys lämpimänä

Lämpimänä käynnistämiseksi (heti moottorin pysähtymisen jälkeen) noudata edellisen toimenpiteen kohtia 1 - 4 - 5 - 6.

MOOTTORIN KÄYTTÖ (Kuva 3)

Leikkauslaitteen nopeus säädetään kiihdyttimen vivulla (1), joka sijaitsee takakahvassa (2).

Tämän vivun käyttö on mahdollista ainoastaan, jos yhtä aikaa painetaan turvavipua (3).

Liike siirtyy moottorin avulla teriin vastapainokit-kalla, joka estää terien liikkeen moottorin ollessa miniminopeudella.

VAROITUS!

Älä käytä laitetta, jos leikkausväline liikkuu moottorin miniminopeudella. Tässä tapauksessa ota yhteyttä jälleenmyyjään.

Oikea työskentelynopeus saadaan kiihdytysvivun (1) ollessa ääriasennossa.

TÄRKEÄÄ

Ensimmäisten 6-8 käyttö- tunnin aikana vältä käyttämästä moottoria maksimikierroksilla

MOOTTORIN PYSÄYTTÄMINEN (Kuva 4)

Moottorin pysäyttämiseksi:

– Vapauta kiihdyttimen vipu (1) antaen moottorin käydä miniminopeudella muutaman sekunnin ajan.
– Työnnä kytkin (2) asentoon «O».

VAROITUS!

Vietyäsi kiihdyttimen minimiin kuluu useampi sekunti ennen kuin terät pysähtyvät.

6. LAITTEEN KÄYTTÖ

Ympäristön ja muiden henkilöiden huomioimiseksi:

• Vältä aiheuttamasta häiriötä.
• Noudata tarkasti paikallisia säädöksiä, koskien leikkausjätteiden hävitystä.
• Noudata tarkasti paikallisia öljyn, bensiinin, vaurioituneiden osien tai ympäristöä rasittavien osien hävittämistä koskevia säädöksiä.

VAROITUS!

Käytä työskentelyyn sopivia asusteita. Jälleenmyyjä antaa tarvitta-essa tietoa työhön sopivista suojamateri-aaleista.

KAHVAN SÄÄTÖ (Kuva 5) (ainoastaan HTM 60)

Takakahva (1) voidaan säätää 5 eri suuntaan suhteessa leikkauslaitteeseen mahdollistaen pensasaitojen tasoittamisen paremmassa asennossa.

VAROITUS!

Kahvan säätö tapahtuu moottorin ollessa pysäytettynä.

• Vedä vapautusvipua (2).
• Käännä takakahva (1) haluttuun asentoon.
• Ennen laitteen käyttöä varmista, että irrotusvipu (2) on kokonaan paikoillaan ja että takakahva on stabiili.

VAROITUS!

Työskentelyn aikana takakahvan on oltava pystysuorassa riippumatta leikkausvälineen asennosta (3).

LEIKKAAMINEN

VAROITUS!

Leikkauksen aikana laitteesta on aina pidettävä kiinni kaksin käsin.

VAROITUS!

Pysäytä moottori heti, jos terät jumiutuvat työskentelyn aikana tai ne sotkeutuvat pensasaidan oksiin.

Suosittelemme leikkaamaan ensin pensasaidan kaksi pystysivua ja sitten yläosan.

• Pystyleikkaus (Kuva 6)

Leikkaus on suoritettava karessa alhaalta ylöspäin, pitämällä terän mahdollisimman etäällä kehosta.

• Leikkaus vaakatasossa (Kuva 7)

Parhain tulos saadaan pitämällä terä kevyesti kallistettuna (5° - 10°) kohti leikkaussuuntaa, kaarevalla liikkeellä ja jatkuvalla ja hitaalla etenemisellä, erityisesti erittäin tiheän pensasaidan ollessa kyseessä.

TERIEN VOITELU TYÖSKENTELYN AIKANA

Jos leikkauslaite kuumenee liikaa työskentelyn aikana, suosittelemme voitelemaan terien sisä-pinnat.

VAROITUS!

Tämä toimenpide on suoritettava moottori sammutettuna ja terien ollessa paikoillaan.

TYÖN LOPETTAMINEN

Lopetettuasi työn:

• Pysäytä moottori kuten aikaisemmin kuvattu (Kappale 5).
  – Odota terien pysähtymistä ja asenna suojus.

7. HUOLTO JA SÄILYTYS

Oikea huolto on tärkeää tehokkuuden säilyttämiseksi ja laitteen alkuperäisosien turvalliselle käytölle.

VAROITUS!

Huoltotoimenpiteiden ai-

kana:

• irrota sytytystulpan kupu.
• Odota moottorin jäähtymistä.
• Käytä suojakäsineitä käsitellessäsi teriä.
• Pidä terien suojat asennettuina paitsi työskennellessäsi ko. terän parissa.
• Älä hävitä luontoon öljyä, bensiiniä tai muita myrkyllisiä aineita.

ÄÄNENVAIMENTIMEN JA MOOTTORIN PUHDISTUS

Vähentääksesi tulipalon vaaraa puhdista säänöllisesti sylinterin siivekkeet paineilmalla ja puhdista äänenvaimentimen alue risuista, lehdistä ja muista roskista.

ILMANSUODATTIMEN PUHDISTUS

TÄRKEÄÄ

Ilmansuodattimen puhdi-

stus on tärkeää laitteen hyvälle toiminnolle ja kestävyydelle.

Puhdistus on suoritettava aina 8-10 työtunnin välein.

Puhdistaaksesi suodattimen (Kuva 8):

• Avaa ruuvit (1) poista kansi (2) ja suodatinelementti (3).
  – Pese suodatinelementti (3) saippualla ja vedellä. Älä käytä bensiiniä tai muita liuotteita.
  – Jätä suodatin kuivumaan ulos.
• Asenna suodatinelementti (3) paikoilleen ja kansi (2) ruuvaamalla ruuvit (1) pohjaan saakka.

POLTTOAINESUODATIN

Polttoainesäiliön sisälle on asetettu suodatin, joka estää epäpuhtauksien pääsyn moottoriin.

Suosittelemme vaihdattamaan suodattimen jäl- leenmyyjällä kerran vuodessa.

SYTYTYSTULPAN TARKISTUS

Irrota ja puhdista sytytystulppa säännöllisin väliajoin poistamalla mahdolliset kerrostumat metalliharjalla.

Puhdistus tarkista ja palauta elektrodien oikea etäisyys toisistaan (Kuva 9).

Asenna sytytystulppa takaisin ruuvaamalla sen pohjaan saakka mukana tulevalla avaimella.

Sytytystulppa on korvattava samanlaisella, jos elektrodit palavat tai eristys on vaurioitunut ja joka tapauksessa 100 käyttötunnin välein.

KAASUTTIMEN SÄÄTÄMINEN

Kaasutin on säädetty tehtaalla niin, että käyttäjä saa maksimisuorituksen jokaisessa tilanteessa mahdollisimman pienillä myrkyllisillä päästöillä, voimassa olevia säädöksiä noudattaen.

Laitteen toimiessa huonosti tarkista erityisesti etteivät terät ole osittain jumiutuneet tai vioittuneet, muussa tapauksessa käänny jälleenmyyjän puoleen kaasuttimen ja moottorin tarkastusta varten.

- Miniminopeuden säätö

VAROITUS!

Leikkausväline ei saa liikkua moottorin miniminopeudella. Jos leikkausväline liikkuu moottorin miniminopeudella, ota yhteyttä jälleenmyyjään moottorin säätöä varten.

HIDASTUSLAITTEISTON VOITELU (Kuva 10)

Joka 20 työtunti nollaa taso molybdeeni-disulfidi erityisrasvalla, ruiskuttamalla sitä voitelulaittee-seen (1).

TERIEN SÄÄTÖ

Teriin kohdistuu progressiivinen kuluminen, joka näkyy huonontuneena leikkauskykynä johtuen liiallisesta väljyydestä.

VAROITUS!

Säädön on tapahduttava

moottori sammutettuna ja paikoillaan olevilla terillä.

Säätääksesi (Kuva 11):

• Löysää mutterit (1).
  – Puhdista huolellisesti ruuvien (3) reiät (2) pölystä ja sakasta.
• Kiristä ruuvit (3) liikkeen lopuksi ilman lukitse-mista ja löysää niitä 1/4 - 1/2 kierrosta.
• Kiristä mutterit (1).
• Voitele terät.
• Käynnistä moottori ja anna käydä maksimikierroksilla noin 1 minuutin ajan.
  – Pysäytä moottori, odota terien pysähtymistä ja koske niitä käsin; jos ne eivät ole liian kuumia käsin kosketeltaviksi on säätö oikea.
• Jos kuumuus on liikaa löysää kevyesti muttereita (1) ja ruuveja (3) ja toista koe kunnes saavutat ihanteellisen tilan.

VAROITUS!

Tarkista aina, että mutte-

rit (3) on ruuvattu pohjaan saakka enne työn jatkamista.

TERIEN TEROITUS

Teroitus on tarpeen kun leikkauksen teho heikke- nee ja oksat sotkeutuvat usein laitteeseen.

VAROITUS!

Kulunutta terää ei saa te-

roittaa vaan se tulee vaihtaa.

TÄRKEÄÄ

Suosittelemme aina, että

jälleenmyyyjä suorittaa teroituksen. Hänellä on sopivat välineet ja tarpeellinen pätevyys.

Jos teriä täytyy teroittaa suosittelemme hienojakisen viilan käyttöä, suorittamalla seuraavat asiat (Kuva 12):

• Aseta viila (1) leikkauslaitteeseen (2) 45° kulmassa ja etene ylhäältä kohti leikkauslaitteen reunaa.
• Toimi niin, että viila toimii vain menoliikkeessä ja nosta viila paluumatkalla.
• Poista hyvin vähän materiaalia.
• Poista kaikki särmät teroituskivellä.
• Poista kaikki jäännökset ja rasvaa terät ennen asennusta.

ERITYISTOIMENPITEET

Kaikki tämän ohjekirjan ulkopuoliset huoltotyöt tulee suorittaa jälleenmyyjällä.

Epäsopivissa paikoissa tai epäpätevien henkilöiden suorittamat toimenpiteet saavat takuun raukeamaan.

SÄILYTYS

Jokaisen työjakson lopuksi puhdista laite huolellisesti pölystä ja jäänteistä, korjaa tai vaihda vialliset osat ja voitele terät ruosteenmuodostumisen estämiseksi.

Laitetta on säilytettävä kuivassa paikassa huonolta säältä suojattuna terien suojien olleessa oikein asennettuina.

PITKÄ SEISOKKIAIKA

TÄRKEÄÄ

Jos on odotettavissa, että

laitetta ei käytetä yli 2-3 kuukauteen suorita tietyt toimenpiteet, jotta vältetään työn uudelleenaloittamiseen liittyvät vaikeudet tai moottorin pysyvä vioittuminen.

- Varastointi

Ennen laitteen paikoilleen asettamista:

• Tyhjennä polttoainesäiliö.
• Käynnistä moottori pitämällä moottoria mini-missä pysähtymiseen saakka niin, että kaikki kaasuttimessa oleva polttoaine kuluu.
• Anna moottorin jäähtyä ja irrota sytytystulppa.
• Kaada sytytystulpan aukkoon teelusikallinen öljyä (uusi), joka on tarkoitettu kaksitahtisille moottoreille.
• Vedä useita kertoa käynnistysnarusta saadaksesi öljyn leviämään sylinterissä.
• Asenna sytytystulppa niin, että mäntä on yläkuolokohdassa (näkyy sytytystulpan aukosta) kun mäntä maksimimatkallaan.

• Toiminaan jatkaminen

Laitettaessa laitetta käyntiin:

– Irrota sytytystulppa.
- Käytä pari kertaa käynnistysköyttä poistaaksesi liialliset öljyt.
- Tarkista sytytystulppa kappaleessa "Sytytystulpan tarkastus" kuvatulla tavalla.
- Valmista laite kappaleessa "Työhön valmistautuminen". kuvatulla tavalla.

8. VIANETSINTÄ

VIKA MAHDOLLINEN SYY KORJAUSTOIMENPIDE

1) Moottori ei käynnisty eikä pysy käynnissä	- Väärinkäynnistys	- Noudata ohjeita (katso kappale 5)
	- Likainen sytytystulppa tai elektrodien välinen etäisyys väärä	- Tarkista sytytystulppa (katso kappale 7)
	- Ilmansuodatin tukossa	- Puhdista ja/tai vaihda suodatin (katso kappale 7)
	- Kaasutus ei toimi oikein	- Ota yhteyttä jälleenmyyyjään
2) Moottori käyn-nistyy, mutta tehot puuttuvat	- Ilmansuodatin tukossa	- Puhdista ja/tai vaihda suodatin (katso kappale 7)
	- Kaasutus ei toimi oikein	- Ota yhteyttä jälleenmyyyjään
3) Moottori toimii epäsäännöllisesti tai moottorilla ei ole tehoa kuormituksen alaisena.	- Sytytystulppa likainen ja elektrodien välinen etäisyys väärä.	- Tarkista sytytystulppa (katso kappale 7)
	- Kaasutus ei toimi oikein	- Ota yhteyttä jälleenmyyyjään
4) Moottori tuottaa liikaa savua.	- Vääränlainen sekoitus	- Valmista sekoite ohjeiden mukaan (katso kappale 4)
	- Kaasutus ei toimi oikein	- Ota yhteyttä jälleenmyyyjään

9. TEKNISET TIEDOTI

MALLI	HTM 60	HTM 75
Iskutilavuus ...... cm ^3	25,4 25,4
Teho ...... kW 0	8 0,8
Sytytystulppa ......	NGK BPMR6Y NGK BPMR6Y
Bensiinin ja öljyn välinen suhde ......	50 : 1	50 : 1
Säiliön tilavuus ...... litraa 0,5	0,5
Leikkauspituus ...... mm	550	700
Melupaine (EN 27917 mukaan) ...... dB(A)	90,5	91
Tärinätaso ...... m/s ^2	2,5 - 5,4	7,4 - 6,0
Slagvolumen ...... kg	5,7	5,4

Kære kunde!
