BRUKSANVISNING SHM 170 STIGA

egen eller annan person.

FARA!

Försummelse innebär

- Egenskaper på oljan

- Reglering av minimum

WARNING!

Ett skärblad med utslitet

telser eller dødsfald ved manglende overholdelse af forskriften.

4. FORBEREDELSE TIL ARBEJDET

KONTROL AF MASKINEN

smøremidler af upåklagelig kvalitet for at bevare ydelsen og sikre en lang levetid for de mekaniske dele.

dingen og hhv. benzinen adskilt og forsyn dem med navneangivelse for at undgå, at de ombyttes i anvendelsesøjeblikket.

VIGTIGT

Rens beholderne for benzin

gen og undgå at indände benzindampene.

ADVARSEL!

For at undgå brud, må sno-

I de første 6-8 timer, hvor

Når speederen stilles i

Vis respekt for andre og for miljøet:

• Skru skruen (1) af, fjern dækslet (2) og filter-elementet (3).
• Afvask filterelementet (3) med vand og sæbe. Anvend ikke benzin eller andre opløsningsmidler.
• Lad filtret tørre i luften.
• Montér filter-elementet (3) og dækslet (2) og skru skruen (1) helt ind.

BRÆNDSTOFSFILTER

Aller først vil vi takke for at du har valgt et av våre produkter. Vi håper at du blir fornøyd med denne maskinen, og at den svarer til dine forventninger. Denne instruksjonsboken har blitt laget for at du skal gjøre deg kjent med vår maskin, og bruke den under sikre og effektive forhold. Instruksjonsboken er en del av maskinen. Ha den alltid tilgjengelig som oppslagsverk til enhver tid, og la den følge med maskinen dersom den blir solgt videre eller lånt bort til andre.

Denne nye maskinen er blitt utviklet og konstruert i henhold til de gjeldende normer. Den er sikker og pålitelig dersom den brukes i full respekt for instruksjonene som finnes i denne bruksanvisningen (forutsett bruk). Enhver annen bruk, eller manglende overholdelse av de angitte sikkerhetsreglene for bruk, vedlikehold og reparasjon, er å betrakte som "uriktig bruk", og medfører bortfall av garantien og av fabrikantens ansvar. Byrder som følger av skader eller kvestelser på egen person eller tredjeperson, tilfatter dersom brukeren.

Vårt produkt forbedres stadig, og informasjonene i denne instruksjonsboken vil derfor bli endret uten forvarsel eller krav om oppdatering. Karakteristikkene som gjelder sikkerhet og funksjon vil hele tiden forbli uforandret. Kontakt din forhandler i tvilstilfeller. Lykke til!

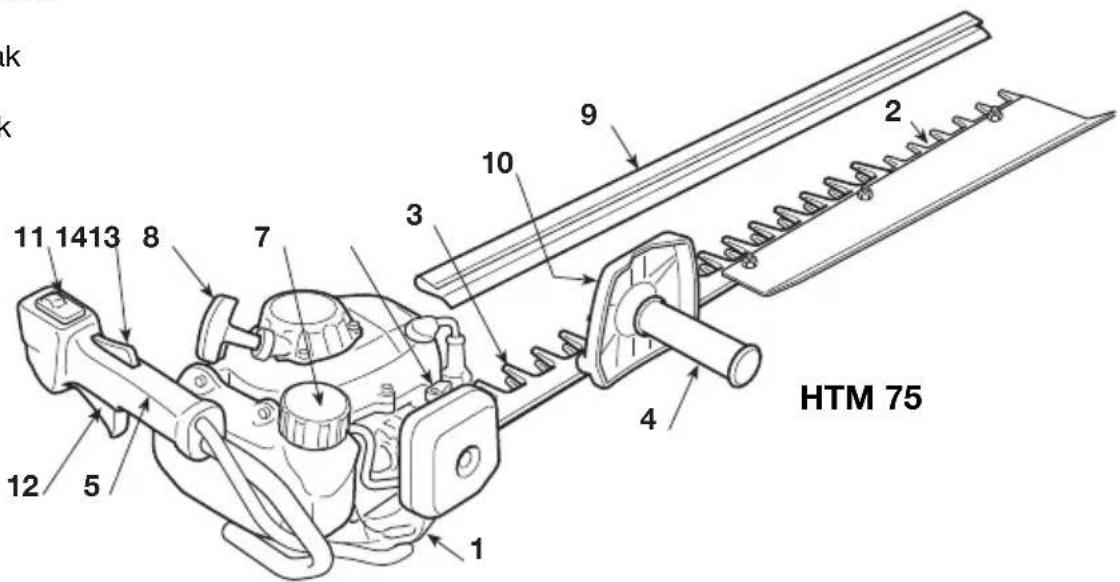

1. IDENTIFIKASJON AV MASKINEN OG KOMPONENTENE

1. Motor
2. Skjæreutstyr (blad)
3. Plate til beskyttelse ved beskjæring
4. Håndtak fremme
5. Håndtak bak
6. Kontroll for opphevelse av sperringen av det bakre håndtaket
7. Lokk til drivstofftanken
8. Startsnor
9. Beskyttelse av bladet
10. Merkeplate

HTM 60 1 2 3 4 5 6 7 8 9 10 11 12 13 14

KONTROLLER

1. Bryter for stans av motoren
2. Kontroll av bladet (gasspak)
3. Sikkerhetsspak for gassen
4. Chokehåndtak

HTM 75

MERKEPLATE

10.1) Typegodkjennelse i henhold til EÜ-direktivet 98/37/CE
10.2) Produsentens navn og adresse
10.3) Lydeffektnivå LWA i henhold til direktivet 2000/14/CE
10.4) Produsentens referansemodell
10.5) Redskapets modell
10.6) Serienummer
10.7) Sertifiseringsmerke
10.8) Byggeår
10.9) Artikelkode
10.10) Utslippstall

10.1 10.7 10.2 10.10 10.3 CE TOV PROFESSIONS LWA dB 10.8 10.6 10.4 10.5 10.9 dB

2. SYMBOLER

ADVARSEL: Redskapet som du har kjøpt har blitt produsert for hobbybruk.

1) Advarsel! Fare
2) Les gjennom håndboken før maskinen tas i bruk.
3) Det er fare for å pådra seg varig hørselsska- de.

Enhver som bruker denne maskinen daglig over lengre tid og under normale forhold, kan utsettes for et støynivå som tilsvarer eller overskrider 85 dB (A).

Brukeren må benytte personlig verneutstyr.

Ta alltid på vernebriller (risiko for fykende materiale) og hørselvern som f.eks. lydtett hjelm (risiko for hørselsskader) når maskinen brukes.

Hvis brukeren jobber i et område der det er fare for fallende gjenstander, må han/hun også bruke sikkerhetshjelm.

1) Les nøye gjennom instruksjonene. Gjør deg kjent med betjeningskontrollene og riktig bruk av maskinen. Lær deg å stoppe motoren hurtig.
2) Bruk maskinen til det formål den er beregnet til, altså til "klipping og trimming av hekker, bestående av busker med grener av mindre dimensjoner". Annen bruk kan være farlig og kan skade maskinen.
3) La aldri barn eller andre som ikke kjenner til disse bestemmelsene bruke maskinen. Lokale bestemmelser kan angi en tillatt minstealder for bruk.
4) Maskinen må ikke brukes av mer enn én person.
5) Bruk aldri maskinen:

- i nærheten av personer, spesielt barn eller dyr;

- hvis brukeren er trett eller ikke føler seg vel, eller har tatt inn medisiner, narkotika, alkohol eller andre substanser som nedsetter vedkommendes reflekser eller oppmerksomhet;

- hvis brukeren ikke er i stand til å holde maskinen fast med begge hender og/eller ikke forbli i stabil likevekt på bena under arbeidet.

6) Ikke glem at det er brukeren som er ansvarlig for uforutsette ulykker som går ut over andre personer og deres eiendeler.

B) KLARGJ∅RING

1) Under arbeidet må man være kledd på en måte som ikke kan skape noen vanskeligheter for brukeren.
- Bruk tettsittende, beskyttende klær utstyrt med beskyttelser mot kutt.
- Ta på hansker, beskyttelsesbriller, og vernesko med antiglisåle.
- Bruk øreklokker for å beskytte hørselen.
- Ta ikke på skjerf, frakk, halskjeder eller noen form for omfangsrike eller hengende tilbehør som kan henge seg opp i maskinen eller i gjenstander eller materialer som befinner seg på stedet der det arbeides.
- Samle opp langt hår på en passende måte.
2) ADVARSEL: FARE! Bensin er lett antennelig.
- oppbevar bensinen i en bensinkanne som er godkjent til slik bruk;
- ikke røyk når du håndterer drivstoffet;
- åpne bensinlokket forsiktig, slik at det indre trykket gradvis kan utjevnes;

• drivstoff skal kun fylles utendørs og ved hjelp av en trakt;
  – fyll på før motoren startes; ikke fyll på drivstoff eller fjern tanklokket när motoren er i gang eller er varm;
• ikke start motoren dersom det lekker ut ben- sin. Unngå å skape brannfare ved å fjerne maskinen fra det området hvor lekkasje har funnet sted, helt til drivstoffet er dunstet bort og bensingassene har løst seg opp;
• tørk umiddelbart opp ethvert spor av bensin som søles på maskinen eller på bakken;
• ikke start opp maskinen på det stedet hvor påfyll av drivstoff fant sted;
• unngå at drivstoffet kommer i kontakt med klærne, og skift i motsatt fall klær før motoren startes opp;
• sett alltid lokkene på tanken og bensinkannen tilbake på plass med en gang, og kontroller at lokkene er tette og skikkelig satt på plass.

3) Skift ut ødelagte eller skadede lydpotter.
4) Foreta en generell kontroll av maskinen før bruk, og kontroller spesielt følgende:
- gasspaken og sikkerhetsspaken må kunne beveges fritt og utvungent, og idet de slippes må de hurtig og automatisk vende tilbake til nøytral posisjon;
- gasspaken må forbli blokkert med mindre sikkerhetsspaken trykkes inn;
- bryteren til stans av motoren må lett kunne flyttes fra en posisjon til den andre;
– strømledningene, og i særdeleshet tennpluggledningen, må være hele for å unngå at det dannes gnister, og hetten må være korrekt montert på tennpluggen;
- maskinens håndtak og beskyttelser må være rene og tørre, og sitte godt fast til maskinen;
- bladene må aldri skades;
5) Før arbeidet starter, forviss deg om at alle beskyttelsene er korrekt montert.

C) UNDER BRUK

1) Motoren må ikke startes i lukkede rom, hvor farlige forbrenningsgasser kan samles.
2) Arbeid kun i dagslys eller i tilsvarende god belysning.
3) Innta en fast og stabil posisjon:
- unngå så langt det er mulig å arbeide på vått eller glatt underlag, og uansett ikke i altfor bratt eller kupert terreng, som ikke garanterer brukerens stabilitet under arbeidet;

– unngå bruk av ustabile trapper og plattformer; – løp aldri, men gå rolig og vær oppmerksom på terrengets uregelmessigheter og nærværet av eventuelle hindre.
4) Start motoren med den ledige hånden mens maskinen holdes godt fast til bakken:
- start opp motoren minst 3 meter fra det stedet hvor påfyll av drivstoff fant sted;
- se etter at det ikke befinner seg andre personer innenfor maskinens aksjonsradius;
- ikke rett lydpotten, og dermed avgassene, mot brennbare materialer.
5) Motorinnstillingene må ikke endres. La ikke motoren få for høyt turtall.
6) Kontroller at maskinen ikke beveger bladet på tomgang, og at motoren hurtig vender tilbake til tomgangsdrift etter at gassen er blitt trykket inn og sluppet.
7) Vær forsiktig så du ikke rammer fremmedlegemer med bladet, og se opp for materiale som kan fyke av gårde på grunn av bladets bevegelse.
8) Stopp motoren:
- hver gang maskinen står uten tilsyn.
- før du fyller på bensin.
9) Stopp motoren og ta ut tennpluggkabelen:
- Før kontroll, rengjøring eller arbeid på maskinen;
- etter å ha slått mot et fremmedlegeme. Kontroller eventuelle skader, og reparer maskinen, om nødvendig, før den tas i bruk igjen.
- Hvis maskinen begynner å vibrere unormalt: finn i så fall frem til årsaken til vibrasjonen, og korriger feilen;
- när maskinen ikke blir brukt.

1) Hold muttere og skruer godt tildratt, slik at maskinen alltid er i god operativ stand. Et regelmessig vedlikehold er viktig for sikkerheten og for å opprettholde prestasjonsnivået.
2) Maskinen må ikke oppbevares med bensin i tanken i et rom hvor bensingassene kan nås av åpen ild, gnister eller utsettes for kraftige varmekilder.
3) La motoren få tid til avkjøling før lagring i lukket rom.
4) For å redusere brannfaren skal motoren, lyddemperen og området rundt bensintanken holdes fri for grenrester, løv og overflødig fett. Etterlat ikke beholdere med materiale fra klippingen innendørs.
5) Må tanken tømmes, skal det skje utendørs, og med kald motor.

6) Ta på arbeidshansker ved ethvert inngrep på skjæreredskapet.
7) Se til at bladet er slipt. Alle operasjoner som har med bladene å gjøre er krevende arbeid som forutsetter særlig kompetanse, foruten bruk av særskilt utstyr. Av sikkerhetsgrunner er det best om disse blir utført ved et spesialisert service-senter.
8) For sikkerhets skyld må ikke maskinen brukes dersom noen av delene er utslitte eller skadet. Skadede deler må byttes ut, aldri repareres. Bruk originale reservedeler. Deler med annen kvalitet kan skade maskinen og redusere sikkerheten.
9 Sett maskinen på et sted som er utilgjengelig for barn!

E) TRANSPORT OG FLYTTING

1) Hver gang maskinen skal flyttes eller transporteres, gjør følgende:
– slå av motoren, vent til bladene ikke beveger seg, og kople fra tennpluggens hette;
- ta på beskyttelsen av bladet;
- grip fatt i maskinen, bare i håndtakene, og rett bladet bakover i forhold til bevegelsesretningen.
2) Når man transporterer maskinen med et kjøretøy, må den plasseres på en slik måte at den ikke utgjør noen fare, og festes ordentlig for å unngå at den velter, med skader og drivstofflek- kasje som mulig resultat.

I instruksjonsboken er noen avsnitt som inneholder særlig viktig informasjon merket med forskjellige typer markeringer, hvis betydning er som følger:

MERK

eller

VIKTIG

forklart tidligere for å forhindre at maskinen ødelegges, eller at det oppstår skader.

ADVARSEL!

Mulighet for personlige skader, eller skader på tredjemann hvis regelen ikke overholdes.

FARE!

Mulighet for alvorlige personlige skader, eller skader på tredjemann med fare for død, hvis regelen ikke overholdes.

4. FORBEREDELSE TIL ARBEIDET

ETTERSYN AV MASKINEN

• kontrollere at det ikke finnes løse skruer på maskinen eller på bladet;
• kontrollere at bladet er slipt og uten tegn til skader;
• kontrollere at luftfilteret er rent;
• kontrollere at beskyttelsene er effektive og godt festet;
• kontrollere at håndtakene sitter fast.

PREPARERING AV DRIVSTOFFBLANDINGEN

Denne maskinen er utstyrt med en totaktsmotor som krever en drivstoffblanding bestående av bensin og olje.

VIKTIG

Bruk av bare bensin skader

motoren, og innebærer at garantien opphører.

VIKTIG

Bruk kun bensin og olje av

høy kvalitet for å opprettholde ytelsene og garantere de bevegelige delenes levetid.

• Bensinens karakteristika

dens til å lage avsetninger i beholderen dersom den lagres i mer enn 2 måneder. Bruk alltid ny bensin!

- Oljens karakteriska

Hos forhandleren finnes det oljer som er laget med tanke på denne typen motorer, og som er i stand til å garantere høy beskyttelse.

Bruk av slike oljer tillater en å bruke en 2% blanding, som altså består av 1 del olje og 50 deler bensin.

- Preparering og oppbevaring av drivstoffblandingen

FARE!

Bensinen og drivstoffblandingen er brennbare!

• Oppbevar bensinen og drivstoffblandingen i beholdere som er godkjent til slike formål, på et sikkert sted langt fra varmekilder og åpen ild.
• Ikke la beholderne være tilgjengelig for barn.
• Ikke røyk under prepareringen av drivstoffblandingen, og unngå å inhalere bensindamp.

Tabellen viser hvilke kvanta bensin og olje som skal brukes til preparering av drivstoffblandingen, som funksjon av hvilken type olje som brukes.

Bensin Syntetisk olje 2 Takter
liter liter cm		3
1	0	,
2	0	,
3	0	,
5 0,10 100
10 0,20 200

For preparering av drivstoffblandingen:

• Tøm ca. halvparten av bensinmengden i en godkjent kanne.
• Ha i all oljen, slik tabellen angir.
• Ha i resten av bensinen.
• Sett på lokket og rist godt.

VIKTIG

Drivstoffblandingen taper

seg med tiden. Ikke lag i stand altfor store mengder drivstoffblanding, slik at danning av avsetninger kan unngås.

VIKTIG

Hold beholderne med ben-

sin og drivstoffblanding adskilt og godt merket for å unngå at de forveksles idet de skal brukes.

VIKTIG

Rengjør med jevne mellom-

rom beholderne med bensin og drivstoffblanding for å fjerne eventuelle avsetninger.

PÄFYLLING AV DRIVSTOFF

FARE!

Ikke røyk under påfylling,

og unngå å inhalere bensindamp.

ADVARSEL!

Åpne lokket på kannen

med forsiktighet, da det kan ha oppstått trykk på innsiden.

Før påfylling:

– Rist kannen med drivstoffblandingen godt.
- Sett maskinen i en stabil posisjon på et flatt underlag, med bensinlokket opp.

• Rengjør bensinlokket og området rundt for å unngå at urenheter følger med under påfylling.
• Åpne bensinlokket med forsiktighet for å slippe ut trykket gradvis. Foreta påfyllingen ved hjelp av en trakt, og unngå å fylle opp tanken helt til randen (Fig. 1).

ADVARSEL!

Sett alltid på igjen ben-

sinlokket, og skru det helt fast.

ADVARSEL!

Tørk umiddelbart opp

eventuelle drivstoffrester som måtte ha blitt sølt på maskinen eller på bakken, og ikke start opp motoren før bensindampen er oppløst.

5. OPPSTART - BRUK - STANS AV MOTOREN

OPPSTART AV MOTOREN

ADVARSEL!

Oppstart av motoren må

finne sted i en distanse av minst 3 meter fra stedet der påfylling av drivstoff fant sted.

Før motoren startes:

• Sett maskinen i en stabil posisjon på bakken.
• Fjern beskyttelsen av bladet.
• Forviss deg om at bladet ikke berører bakken eller andre objekter.
• Forviss deg om at håndtaket er blokkert i sentral posisjon (kun HTM 60).

- For oppstart

MERK

Med "kaldstart" menes en

oppstart som foretas minst 5 minutter etter at motoren er stanset, eller etter påfylling av drivstoff.

Før motoren startes (Fig. 2):

1. Skyv bryteren (1) i posisjon «l».

2. Trykk forsiktig 7-10 ganger på primeren (2), helt til drivstoff kommer ut av luftslangen.

3. Vri starterens (3) kontrollspak til posisjonen «START».
4. Hold maskinen godt fast til bakken med en hånd på håndtaket for ikke å miste kontrollen under oppstart.

ADVARSEL!

holdes godt fast, kan rykket i motoren få brukeren til å miste likevekten, eller bevege bladet mot en hindring eller mot brukeren selv.

1. Dra langsomt startsnora 10-15 cm ut, helt til du merker en viss motstand, og dra deretter bestemt noen ganger ekstra helt til du merker de første motorlydene

VIKTIG

med et startsystem kalt "Easy Start", som gjør oppstart av motoren annerledes og enklere enn tradisjonelle metoder. Dette systemet reduserer anstrengelsene som er nødvendige for å starte

opp. Det er kun nødvendig å dra så mye i snora som nødvendig for å høre at motoren begynner å gå i gang, uten å måtte rykke hardt i snora, da denne ikke gjør sterk motstand ved bevegelse.

VIKTIG

For å unngå å ødelegge, ik-

ke dra snora ut i hele dens lengde, ikke la den dras langs kanten av hullet der snora kommer ut, og før håndtaket langsomt tilbake idet du unngår at den går inn igjen på ukontrollert vis.

1. Slipp gradvis håndtaket (4) til startsnora inn igjen for å unngå at den kommer inn på ukontrollert vis.
2. Sett starterens (3) kontrollspak i posisjonen «RUN».

MERK

Startspaken (3) vender auto-

matisk tilbake til posisjonen «RUN» så snart gas-spaken (5) settes i bevegelse.

1. La motoren gå på tomgang i minst 1 minutt innen du akselererer til maksimalt antall omdreininger.

VIKTIG

Hvis håndtaket (4) til starts-

nora blir dratt i gjentatte ganger mens starterens (3) kontrollspak er i posisjonen «START», kan motoren få for mye bensin i forbrenningskammeret og gjøre det vanskelig å foreta oppstart

I tilfelle det er for mye bensin i forbrenningskammeret, demonter tennpluggen og dra varsomt i håndtaket (5) til startsnora for å fjerne overflödig drivstoff, tørk deretter tennpluggens elektroder og monter den på motoren igjen.

- Varmstart

Ved varmstart (straks etter at motoren er blitt stanset), følg punktene 1 - 4 - 5 - 6 i forrige prosedyre.

Skjæreutstyrets hastighet reguleres av gasspaken (1) som befinner seg på det bakre håndtaket (2).

Det er kun mulig å bevege denne spaken dersom sikkerhetsspaken (3) trykkes inn samtidig.

Bevegelsen overføres fra motoren til bladet ved hjelp av en sentrifugalclutch som forhindrer bladets bevegelse när motoren går på tomgang.

ADVARSEL!

Ikke bruk maskinen dersom skjæreutstyret beveger seg med motoren på tomgang; i dette tilfellet er det nødvendig å kontakte forhandleren.

Den korrekte arbeidshastigheten oppnås med gasspaken (1) trykket helt til bunns.

VIKTIG

Unngå å bruke motoren med maksimalt antall omdreininger under maskinens 6-8 første arbeidstimer.

Før motoren stanses:

• Slipp gasspaken (1) og la motoren dreie med det minimale antall omdreininger et par sekunder.
• Skyv bryteren (2) i posisjon «O».

ADVARSEL!

Etter å ha satt gassen på minimumsnivå, går det flere sekunder før bladets bevegelse opphører.

6. BRUK AV MASKINEN

Av respekt for andre personer og miljøet:

• Unngå å være et forstyrrende element.
• Følg omhyggelig de lokale bestemmelsene for kasting av materialet som resulterer av skjæringen.
• Følg omhyggelig de lokale bestemmelsene for kasting av oljer, bensin, utslitte deler og ethvert annet miljøskadelig objekt.

ADVARSEL!

Ta på passende klær under arbeidet. Forhandleren kan gi deg informasjon om de materialer til forebygging av uhell som er best egnet til å garantere sikkerheten ved arbeidet.

REGULERING AV HÅNDTAKET (Fig. 5) (kun HTM 60)

Det bakre håndtaket (1) kan stilles inn på 5 forskjellige måter i forhold til skjæreutstyret, for å kunne gjennomføre klippingen av hekken på behageligst mulig vis.

ADVARSEL!

Reguleringen av håndtaket må skje med motoren avslått.

• Dra i spaken for oppheving av blokkeringen (2).
• Vri det bakre håndtaket (1) til ønsket stilling.
• Før du tar maskinen i bruk, forviss deg om at spaken for oppheving av blokkeringen (2) er helt tilbake, og at det bakre håndtaket er ordentlig stabilt.

ADVARSEL!

Under arbeidet må det bakre håndtaket alltid være vertikalt, uavhengig av posisjonen til skjæreutstyret (3).

MÅTEN Å KLIPPE PÅ

ADVARSEL!

Stans straks motoren dersom bladet blokkeres under arbeidet, eller det henger seg opp i hekkens grener.

Det er alltid best å klippe de to vertikale sidene først, og deretter den øverste delen.

• Vertikal klipping (Fig. 6)

Klippingen må utføres med en buet bevegelse nedenfra og oppover, mens bladet holdes så langt som mulig fra kroppen.

• Horizontal klipping (Fig. 7)

Det beste resultatet oppnås med bladet i en liten vinkel (5° - 10°) i forhold til skjæreretningen, og med en buet bevegelse mens man går langsomt frem ved konstant hastighet, spesielt dersom hekken er svært tett.

SM∅RING AV BLADET UNDER ARBEIDET

Dersom skjæreutstyret blir altfor varmt under arbeidet, må bladets indre overflater smøres.

ADVARSEL!

Motoren må alltid være slått av og med skjærebladene i ro når dette arbeidet gjøres.

VED ARBEIDETS SLUTT

Ved arbeidets slutt:

• Stans motoren som angitt ovenfor (kap. 5).
  – Vent til bladets bevegelse opphører, og monter beskyttelsen.

Et korrekt vedlikehold er av største viktighet for over tid å opprettholde maskinens opprinnelige effektivitet og sikkerhet ved bruk.

ADVARSEL!

Under vedlikeholdsope-

rasjonene:

• dra ut tennpluggens hette.
• Vent til motoren er tilstrekkelig avkjølt.
• Bruk beskyttelseshansker under operasjoner som har med bladet å gjøre.
• La bladets beskyttelse være påmontert, bortsett fra i tilfelle inngrep på selve bladet.
• Tøm aldri brukt olje, bensin eller andre forurensende stoffer i naturen.

RENGJ∅RING AV MOTOREN OG AV EKSOSPOTTEN

For å redusere risikoen for brann, rengjør ofte sylindervingene med trykkluft, og rengjør området rundt lyddemperen for grenrester, løv og annet avfall.

RENGJ∅RING AV LUFTFILTERET

VIKTIG

Rengjøringen av luftfilteret

er avgjørende for maskinens varighet og for at den skal fungere ordentlig.

Rengjøring må foretas for hver 8.-10. arbeidstime.

Rengjøring av filteret (Fig. 8):

• Skru løs skruen (1), fjern lokket (2) og filterelementet (3).
• Vask filterelementet (3) med såpe og vann. Ikke bruk bensin eller andre løsemidler.
• La luftfilteret tørke.
• Sett på igjen filterelementet (3) og lokket (2), og skru igjen skruen (1) ordentlig.

FORGASSERFILTER

På innsiden av tanken finnes det et filter som hindrer urenheter i å komme inn i motoren.

Det er en fordel å la forhandleren skifte ut dette filteret en gang i året.

KONTROLL AV TENNPLUGGEN

Demonter og rengjør tennpluggen med jevne mellomrom, og fjern eventuelle avsetninger med en metallbørste.

Sjekk avstanden mellom elektrodene, og gjenopprett eventuelt den korrekte avstanden (Fig. 9).

Monter tennpluggen på nytt ved å skru den fast med nøkkelen som følger med.

Tennpluggen må skiftes ut med en annen med tilsvarende karakteristika dersom elektrodene er brent eller isolasjonen er slitt, og uansett etter hver 100. times bruk.

REGULERING AV FORGASSEREN

Forgasseren er stilt inn hos fabrikken på en slik måte at maksimal ytelse oppnås i enhver bruks-situasjon, med minimale utslipp av giftige gasser, i respekt for gjeldende bestemmelser.

I tilfelle dårlig ytelse, kontroller først og fremst at bladet ikke er delvis blokkert eller deformert, innen du henvender deg til forhandleren for en kontroll av motorens forgassing.

- Regulering av minimum

ADVARSEL!

Skjæreutstyret må ikke bevege seg med motoren på tomgang. Hvis skjæreutstyret beveger seg med motoren på tomgang, er det nødvendig å kontakte forhandleren for korrekt innstilling av motoren.

SM∅RING AV REDUKSJONSGIRET (Fig. 10)

Gjenopprett nivået med fett for hver 20. arbeids-time ved å sprøyte spesielt molybden bisulfid smørefett inn i smørekoppen (1).

REGULERING AV BLADET

Bladet er utsatt for en gradvis slitasje, som viser seg ved dårligere klipping som følge av for stort mellomrom.

ADVARSEL!

Reguleringen må utføres

med motoren avslått og bladet i ro.

Utføring av reguleringen (Fig. 11):

• Løsne skruene (1).
  – Rengjør omhyggelig skruenes (3) maljer (2) for støv og skitt.
• Skru igjen skruene (3) fullstendig uten å stramme, og løsne dem deretter med 1/4-1/2 omdreining.
• Stram til mutrene (1).
• Smør inn bladet.
• Start opp motoren, og la den gå med det maksimale antall omdreininger i ca. 1 minutt.
• Stans motoren, vent til bladet er i ro, og berør det med hånden. Dersom varmen tillater kontakt med hånden, betyr det at reguleringen er korrekt.
• Hvis varmen er for sterk, løsne mutrene (1) og skruene (3) en smule, og gjenta prøven inntil du oppnår et tilfredsstillende resultat.

ADVARSEL!

Kontroller alltid at mutre-

ne (3) er skrudd helt igjen innen du gjenopp-tar arbeidet.

SLIPING AV BLADET

Sliping er nødvendig når klippekapasiteten avtar, og grenene har en tendens til ofte å henge seg opp.

ADVARSEL!

Et blad med nedslitte

skjæreelementer må aldri slipes, men alltid byttes ut.

VIKTIG

Det er alltid best om slipin-

gen finner sted hos forhandleren, som har passende utstyr og den nødvendige kompetansen.

Dersom du må slipe bladet, må du bruke en fil med fin grovhet, og legge merke til følgende (Fig. 12):

• Sett filen (1) på skjæreelementet (2) i 45° vinkel, og gå frem med en bevegelse ovenfra og i retning den skjærende kanten.
  – Gjør slik at filen kun arbeider i denne ene retningen, og løft den opp på veien tilbake.
  – Fjern minst mulig materiale.
• Fjern alle ujevnheter med en slipestein.
  – Fjern alle rester av filspon, og smør inn bladet innen du monterer det.

SPESIELLE INNGREP

Ethvert vedlikeholdsinngrep som ikke er beskrevet i denne veiledningen, må kun utføres hos forhandleren.

Inngrep som utføres ved uegnede verksteder eller av ukvalifiserte personer, bringer enhver form for garanti til opphør.

OPPBEVARING

Rengjør maskinen omhyggelig for støv og skitt ved slutten av hver arbeidsøkt. Reparer eller skift ut defekte deler, og smør inn bladet for å forebygge rust.

Dersom man regner med at

maskinen blir stående ubrukt i mer enn 2-3 måneder, er enkelte tiltak nødvendige for å unngå vanskeligheter när arbeidet gjenopptas, eller permanente skader på motoren.

- Lagring

Før maskinen settes på plass må du gjøre følgende:

• Tøm bensintanken helt.
• Start opp motoren og la den gå på tomgangsdrift helt til den stanser, slik at all bensinen som er blitt igjen i forgasseren brukes opp.
• La motoren avkjøles, og demonter tennpluggen.
• Tøm en teskje (ny) olje for totaktsmotorer ned i tennplugghullet.
• Dra flere ganger i startsnoras håndtak for å fordele oljen i sylinderen.
• Sett tennpluggen på igjen med stempelet i øvre dødpunkt (synlig gjennom tennplugghullet), der stempelet er i høyeste stilling.

• Gjenopptagelse av arbeidet

Når maskinen skal settes i drift igjen:

• Fjern tennpluggen.
• Dra noen ganger i startsnora for å fjerne overflödig olje.
• Kontroller tennpluggen som beskrevet i kapitlet "Kontroll av tennpluggen".
• Forbered maskinen som angitt i kapitlet "Forberedelse til arbeidet".

8. FEILS∅KINGI

PROBLEM MULIG ÅRSAK L∅SNING

1) Motoren starter ikke eller stanser etter kort tid	- Oppstartsprosedyre ikke korrekt	- Følg instruksjonene (se kap. 5)
	- Skitten tennplugg eller feil avstand mellom elektrodene	- Kontroller tennpluggen (se kap. 7)
	- Tilstoppet luftfilter	- Rengjør og/eller skift ut filteret (se kap. 7)
	- Problemer med forgasseren	- Kontakt forhandleren
2) Motoren starter, men har liten effekt	- Tilstoppet luftfilter	- Rengjør og/eller skift ut filteret (se kap. 7)
	- Problemer med forgasseren	- Kontakt forhandleren
3) Motoren har en uregelmessig virkemåte eller utilstrekkelig effekt	- Skitten tennplugg eller feil avstand mellom elektrodene	- Kontroller tennpluggen (se kap. 7)
	- Problemer med forgasseren	- Kontakt forhandleren
4) Det kommer svært mye røyk fra motoren	- Feil blandingsforhold i drivstoffblandingen	- Preparer blandingen slik instruksjonene viser (se kap. 4)
	- Problemer med forgasseren	- Kontakt forhandleren

9. TEKNISKE DATA

MODELL	HTM 60	HTM 75
Slagvolum cm ^3	25,4 25,4
Effekt kW 0,8 0,8
Tennplugg	NGK BPMR6Y	NGK BPMR6Y
Forhold bensin : olje	50 : 1	50 : 1
Drivstofftankens kapasitet liter 0,5 0,5
Skjærelengde mm	550	700
Lydtrykk (etter EN 27917) dB(A)	90,5	91
Vibrasjonsnivå m/s ^2	2,5 - 5,4	7,4 - 6,0
Vekt kg 5,7 5,4

Vážený Zákazníku,
