BRUKSANVISNING Express AntiCalc GV7250 TEFAL

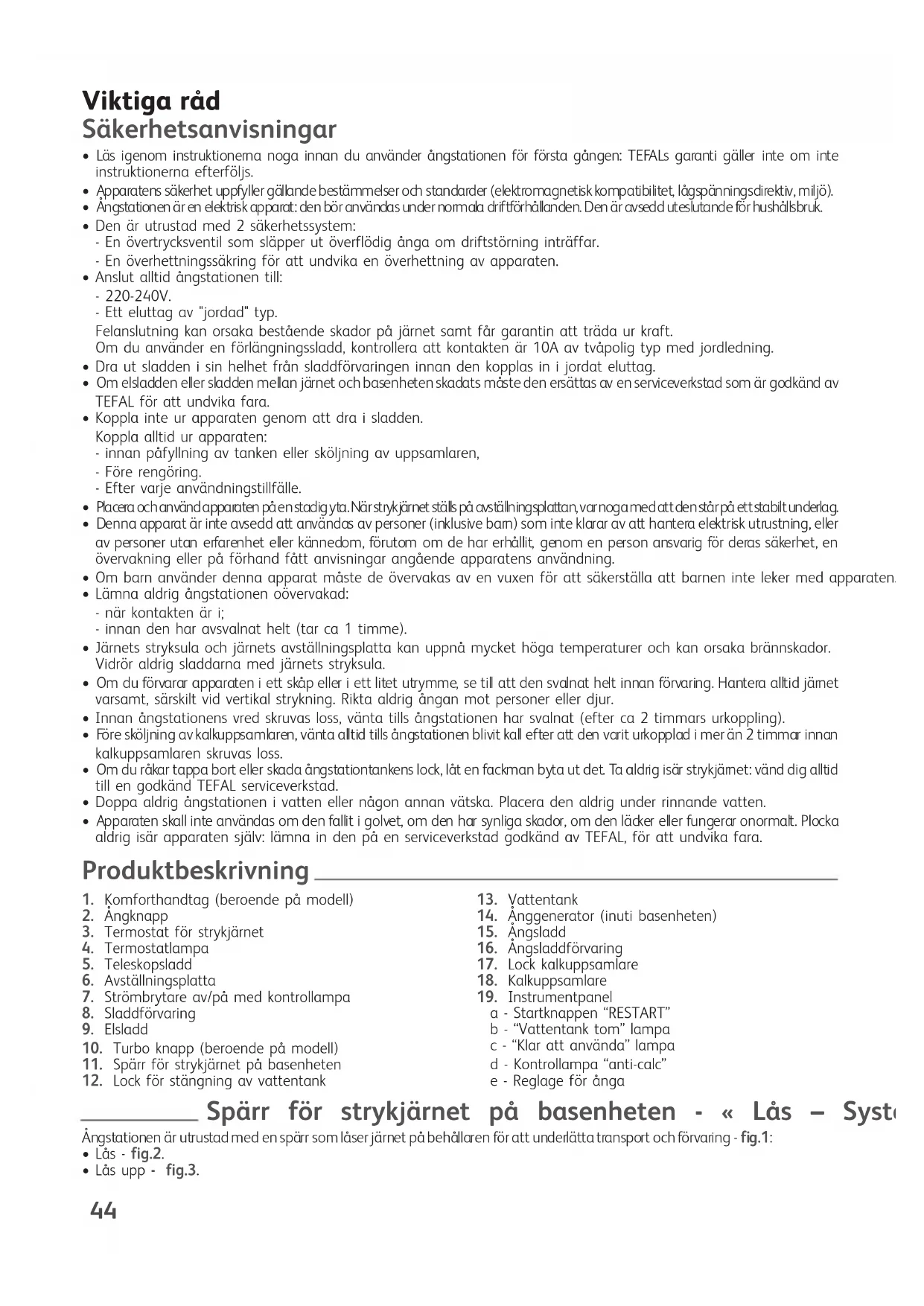

Säkerhetsanvisningar

• Läs igenom instruktionerna noga innan du använder ångstationen för första gången: TEFALs garanti gäller inte om inte

instruktionerna efterföljs.

• Apparatens säkerhet uppfyllergällande bestämmelser och standarder (elektromagnetiskkompatibilitet, lågspänningsdirektiv, miljö).

• Ångstationen ären elektriskapparat:denböranvändasundernormala driftförhållanden. Den äravsedduteslutandeförhushållsbruk.

• Den är utrustad med 2 säkerhetssystem:

- En övertrycksventil som släpper ut överflödig ånga om driftstörning inträffar.

- En överhettningssäkring för att undvika en överhettning av apparaten.

• Anslut alltid ångstationen till:

- Ett eluttag av "jordad" typ.

Felanslutning kan orsaka bestående skador på järnet samt får garantin att träda ur kraft.

Om du använder en förlängningssladd, kontrollera att kontakten är 10A av tvåpolig typ med jordledning.

• Dra ut sladden i sin helhet från sladdförvaringen innan den kopplas in i jordat eluttag.

• Om elsladden eller sladden mellan järnet och basenheten skadats måste den ersättas av en serviceverkstad som är godkänd av

TEFAL för att undvika fara.

• Koppla inte ur apparaten genom att dra i sladden.

Koppla alltid ur apparaten:

- innan påfyllning av tanken eller sköljning av uppsamlaren,

- Efter varje användningstillfälle.

• Placeraochanvändapparatenpåenstadigyta.Närstrykjärnetställspåavställningsplattan,varnogamedattdenstårpåettstabiltunderlag.

• Denna apparat är inte avsedd att användas av personer (inklusive barn) som inte klarar av att hantera elektrisk utrustning, eller

av personer utan erfarenhet eller kännedom, förutom om de har erhållit, genom en person ansvarig för deras säkerhet, en

övervakning eller på förhand fått anvisningar angående apparatens användning.

• Om barn använder denna apparat måste de övervakas av en vuxen för att säkerställa att barnen inte leker med apparaten.

• Lämna aldrig ångstationen oövervakad:

- när kontakten är i;

- innan den har avsvalnat helt (tar ca 1 timme).

• Järnets stryksula och järnets avställningsplatta kan uppnå mycket höga temperaturer och kan orsaka brännskador.

Vidrör aldrig sladdarna med järnets stryksula.

• Om du förvarar apparaten i ett skåp eller i ett litet utrymme, se till att den svalnat helt innan förvaring. Hantera alltid järnet

varsamt, särskilt vid vertikal strykning. Rikta aldrig ångan mot personer eller djur.

• Innan ångstationens vred skruvas loss, vänta tills ångstationen har svalnat (efter ca 2 timmars urkoppling).

• Före sköljning av kalkuppsamlaren, vänta alltid tills ångstationen blivit kall efter att den varit urkopplad i mer än 2 timmar innan

kalkuppsamlaren skruvas loss.

• Om du råkar tappa bort eller skada ångstationtankens lock, låt en fackman byta ut det. Ta aldrig isär strykjärnet: vänd dig alltid

till en godkänd TEFAL serviceverkstad.

• Doppa aldrig ångstationen i vatten eller någon annan vätska. Placera den aldrig under rinnande vatten.

• Apparaten skall inte användas om den fallit i golvet, om den har synliga skador, om den läcker eller fungerar onormalt. Plocka

aldrig isär apparaten själv: lämna in den på en serviceverkstad godkänd av TEFAL, för att undvika fara.

1. Komforthandtag (beroende på modell)

3. Termostat för strykjärnet

6. Avställningsplatta

10. Turbo knapp (beroende på modell)

11. Spärr för strykjärnet på basenheten

12. Lock för stängning av vattentank

14. Ånggenerator (inuti basenheten)

16. Ångsladdförvaring

c - “Klar att använda” lampa

d - Kontrollampa “anti-calc”

e - Reglage för ånga

Spärr för strykjärnet på basenheten - « Lås – System »

Ångstationen är utrustad med en spärr som låser järnet på behållaren för att underlätta transport och förvaring - fig.1:

1800115593 TEFAL ExpressAnticalc:1800115593 5/02/09 11:36 Page 4445

F NL D GB I E P DK S FIN N GR TR PL CZ SK H RUS UA HR RO SLO EST LT LV För att transportera ångstationen med handtaget:

- ställ järnet påångstationensavställningsplatta ochfällupp spärren påjärnet ända tillsden låses

(ett ”klick” hörs) - fig.2.

- Fatta tag i järnets handtag för att transportera ångstationen - fig.1.

Vilket vatten bör användas ?

• Strykjärnet är avsett att användas med kranvatten. Emellertid kan vattnets salthalt vara hög i

vissa kustregioner. I så fall, använd endast destillerat vatten.

• Använd inga tillsatser, vatten från torktumlare, kylskåp eller klimatanläggningar, parfymerat

vatten eller regnvatten. Alla de här innehåller organiska ämnen eller mineraler som genom

värmen förtätas, vilket orsakar igensättning av ångkanalerna, missfärgning av vattnet eller

oönskad förslitning av strykjärnet.

Om vattnet är mycket

kranvatten och destillerat

vatten (hälften-hälften).

Fyll på vattentanken

• Ställ ångstationen på ett stadigt och vågrätt underlag som tål värme.

• Kontrollera att apparaten är urkopplad och har svalnat.

• Öppna luckan för påfyllning av vattentanken - fig.4.

• Fyll på vattentanken med hjälp av en vattenkanna utan att överskrida maxstrecket - fig.5.

• Stäng luckan till vattentanken.

• Strykjärnet ärutrustat meden teleskopsladd för att undvika att sladdensläpar påstrykplagget

och på nytt skrynklar till det.

• Ta fram ångsladden i sin helhet.

• Avlägsna snodden för att frigöra sladden.

• När uttaget öppnas, kommer teleskopsladden automatisktfram. När uttaget öppnas, kommer

teleskopsladden automatiskt fram - fig. 6.

Ta fram och använd teleskopsladden

teleskopsladdens funktion

för att få bättre komfort vid

• Den gröna kontrollampan blinkar: ångstationen är under uppvärmning - fig.7.

• Den gröna kontrollampan lyser konstant: ångan är klar - fig.7.

• Den röda kontrollampan lyser konstant: vattentanken är tom - fig.10.

• Den orange kontrollampan “anti-calc” blinkar - fig.12: kalkuppsamlaren ska sköljas.

Sätt på ångstationen

•Rulla ut både elsladd och ångsladd helt och hållet från sina förvaringsutrymmen.

•Fäll ned säkerhetsspärren - fig.3.

•Anslut ångstationen till ett jordat eluttag.

• Tryck på den upplysta av-/påknappen (sitter på basenhetens sida). Den tänds och

ångstationen värms upp: den gröna lampan (sitter på kontrollpanelen) blinkar - fig.7.

Det tar ca 2 minuter innan ångfunktionen kommer igång, vilket indikeras av att den gröna

lampan slutar blinka.

Vid första användningstillfället,

kan rök- och luktutveckling

förekomma, vilket är normalt

och inte skadligt på något sätt.

Detta försvinner med tiden.

• Ställ in strykjärnets temperatur efter det material som ska strykas (se tabellen nedan).

• Termostatlampan börjar lysa. Var försiktig! Ångstationen är klar att användas när

termostatlampan släcks och då lyser den gröna "ångstationknappen" konstant.

• Justera ångreglaget som sitter på kontrollpanelen.

• Medan man stryker tänds och släcks lampan ovanpå järnet samt lampan för "ångan är klar"

beroende på behovet av värme. Detta påverkar inte strykningen.

• Tryck på knappen på handtagets undersida för att få ånga - fig.8. Genom att släppa knappen

• Apparaten är utrustad med en pump. Denna pump sprutar in vatten i ångstationen efter ca en

minutochdäreftermedjämnamellanrumunderanvändning.Dettaalstrarett ljudvilketärnormalt.

• Om stärkelsemedel används ska det sprayas på avigsidan av plagget som skall strykas.

Undvik att ställa järnet på

ett metallställ då det kan

avställningsplattan: den är

utrustad med glidsäkra

specialkonstruerad för att

tåla höga temperaturer.

1800115593 TEFAL ExpressAnticalc:1800115593 5/02/09 11:36 Page 45Välj stryktemperatur

• Termostatinställning:

- Börja medmaterialsom kräver lågstryktemperatur(•)och avslutamed att stryka material som

tål högre temperaturer (••• eller Max).

- Om ni stryker material bestående av blandfibrer, anpassa stryktemperaturen efter den

ömtåligaste fibersorten.

- Om ni stryker ylleplagg, tryck på järnets ångknapp i flera omgångar utan att ställa järnet på

plagget - fig.8. På så vis undviker man att det blir blankslitet.

• Inställning av ångflödet:

- Om ni stryker ett tjockt tyg, öka ångflödet.

- Om ni stryker vid låg temperatur, ställ in vattentankens ångtryck på lågt läge.

• Tryck inte på ångknappen på strykjärnet.

• Ställ in strykjärnets termostat och ångreglaget (sitter på kontrollpanelen) på maxläge.

• Häng upp plagget på en galge och sträck tyget något med ena handen.

Ångan som utlöses är mycket het.Vertikalånga därför aldrig kläder som bärs av en

person, utan klädesplagget ska hänga på en klädhängare.

• Håll järnet lodrätt och framåtlutat, tryck på ångknappen (på handtagets undersida) - fig.8 i

omgångar medan du för järnet uppifrån och ned - fig.9.

Påfyllning av vattentanken

• När den röda lampan “tom vattentank” lyser, det kan inte produceras mer ånga - fig.10.

• Koppla ur ångstationen. Öppna tankens påfyllningslock - fig.4.

• Fyll på vattentanken med hjälp av en vattenkanna utan att överskrida maxstrecket - fig.5.

• Stäng luckan till vattentanken.

• Anslut pånytt ångstationen. Tryck påknappen“Restart”föratt starta på nytt -fig.11, påkontrollpanelen, för

att fortsättastrykningen.Närden gröna kontrollampan förblirtänd är ånganklar att använda.

TURBO funktion (beroende på modell)

•Tryck 2 eller 3 ggr på turbo knappen för att punktvis få mer ånga:

- för att stryka tjocka tyger,

- för att få bort motsträviga veck,

- för en kraftfull vertikal strykning.

Var försiktig när du använder turbo funktionen då den exceptionellt kraftiga ångan kan

• REGLERA STRYKJÄRNETS TEMPERATUR OCH ÅNGTRYCK EFTER DET MATERIAL SOM SKALL STRYKAS: Vid första

användningstillfället eller

om ångan inte använts på

några minuter: håll järnet

borta från strykplagget och

tryck flera gånger i rad på

ångknappen. På så sätt

avlägsnas kallvattnet ut ur

Råd :Vid andra material än

linne eller bomull, håll

stryksulan en bit från

plagget för att inte bränna

Skötsel och rengöring

Rengöring av ångstationen

• Användingarengöringsmedelelleravkalkningsmedelvidrengöringavstryksulanellerångstationen.

• Stoppa aldrig järnet eller basenheten under rinnande vatten.

• Rengör stryksulan med jämna mellanrum med en fuktad svamp som ej repar.

• Rengör då och då apparatens plastdelar med en mjuk, lätt fuktad trasa.

Tips: För en enkel och

skonsam rengöring av

stryksulan, använd en fuktig

svamp när stryksulan

fortfarande är ljummen.

1800115593 TEFAL ExpressAnticalc:1800115593 5/02/09 11:36 Page 4647

F NL D GB I E P DK S FIN N GR TR PL SK H RUS UA HR RO SLO EST LT LV F Avkalka enkelt ångstationen:

För att förlänga ångstationens livslängd och undvika kalkpartiklar är den utrustad med en integrerad kalkuppsamlare. Uppsamlaren, placerad i behållaren, lagrar automatisktkalkavlagringar som bildas inuti.Funktionsprincip:• En orange kontrollampa “anti-calc” blinkar på kontrollpanelen och indikerar att uppsamlarenska sköljas - fig.12.Observera att det ska göras när ångstationen varit urkopplad i mer än två timmaroch är helt kall. Gör avkalkningen av ångstationen i närheten av en diskbänk då vattenkan rinna ut från behållaren när den öppnas. • När ångstationen är helt kall, ta av locket till kalkuppsamlaren - fig.13. • Skruva avuppsamlarenhelt och ta utdenurbehållaren,deninnehålleralla kalkavlagringarsom samlats - fig.14 och fig.15.

• För en noggrann rengöring av uppsamlaren räcker det med att skölja den under rinnande

vatten för att avlägsna alla kalkavlagringar den innehåller - fig.16.

• Sätt tillbakauppsamlaren på sinplats ochskruvai denhelt för attgarantera tätningen - fig.17.

• Sätt tillbaka uppsamlarens lock på sin plats - fig.18. Vid nästa användning, tryck på knappen “reset” på kontrollpanelen för att släcka denorange kontrollampan “anti-calc”.Använd aldrigavkalkningsmedel (vinäger,kemiska avkalkningsmedel..)för att skölja vattentanken:skador kan uppstå i den.Innan sköljning avångstationen, är detnödvändigt att låta densvalna i mer än 2 timmar,för att undvika all risk förbrännskador. Förvaring av ångstationen • Slå av strömbrytaren på / av O/I och dra ur sladden ur vägguttaget.• Ställ järnet på ångstationens avställningsplatta. • Fäll upp spärren på strykjärnet ända tills den låses (ett « klick » hörs) - fig.2. Strykjärnet är nu säkert spärrat på basenheten. Se upp så att du inte vidrör stryksulan som fortfarande är varm.• Fäst teleskopsladden i spärren.• Rulla ihop elsladden och stoppa in den i sitt förvaringsutrymme - fig.19 • Förvaring av ångsladden: ta sladden och vik den dubbelt så att den bildar en ögla. Stoppa in öglan i

förvaringsutrymmet och putta försiktigt in den tills du ser sladden på andra sidan - fig.20. • Låt ångstationen svalna helt om du förvarar den i ett skåp eller i ett litet utrymme.• Du kan nu ställa undan ångstationen för förvaring.PROBLEM TÄNKBARA ORSAKER ÅTGÄRDERÅngstationen tänds inte eller järnetstermostatlampa och strömbrytarenskontrollampa på/av är inte tända. Ångstationen är inte påsatt. Kontrollera att din ångstation är korrekt installerad och tryck på strömbrytarenpå/av (som sitter på basenhetens sida).Vattnet rinner ut ur stryksulans hål. Det finns kondensvatten i ledningarna fördet är första gången du använder ånga eller så har du inte använt ånga på en längre tid. Vänta tills strykjärnets kontrollampa har

släckts innan du trycker på knappen för ånga. Tryck på ångknappen tills järnetavger ånga.Du trycker på knappen för ånga närstrykjärnet inte ännu är tillräckligt varmt. Minska ångflödet när du stryker vid låg temperatur (ångmängden regleras påkontrollpanelen).Termostaten är trasig: järnet blir intetillräckligt varmt.Kontakta enauktoriserad service-verkstad.Vattenränder syns på tvätten. Strykbordsöverdraget är genomvått dådet inte är anpassat till en ångstationseffekt.Kontrollera att din strykbräda passar (skallha ett trådnät som släpper igenomångan).Det rinner vit- eller brunfärgad vätska urhålen på stryksulan. Vattentanken avger kalkpartiklar då den inte avkalkats regelbundet.Skölj uppsamlaren(se § avkalka ångstationen). Problem med ångstationen?

1800115593 TEFAL ExpressAnticalc:1800115593 5/02/09 11:36 Page 4748

PROBLEM TÄNKBARA ORSAKER ÅTGÄRDER Brunfärgat vatten rinner ut ur stryksulans

hål och lämnar fläckar på plagget.

Du använder kemiska avkalkningsmedel

eller tillsatser i strykvattnet.

Tillsätt aldrig dessa produkter i

vattentanken (se rekommendationer

under vatten som skall användas).

Kontakta en auktoriserad service-verkstad.

Stryksulanär smutsig ellerbrunfärgad och

riskerar att lämna fläckar på plagget.

Vald temperatur är för hög. Var god se våra råd angående

temperaturinställning.

Dina plagg har inte sköljts tillräckligt eller

du har strykt ett nytt plagg innan du

Se till att plaggen är tillräckligt sköljda för

att avlägsna eventuella tvättmedelsrester

eller kemiska produkter från nya plagg.

Så använder du stärkelse. Spreja alltid stärkelse på motsatt sida till

den som skall strykas.

Järnetavgerliteångaelleringenångaalls. Vattentanken är tom (indikeringslampa

för tom tank lyser).

Fyll på vattentanken.

Ångreglaget är ställt på minimum. Öka ångflödet (reglage på panelen).

Stryksulans temperatur är satt på

Ångstationen fungerar normalt men den

mycket heta ångan är torr och då

följaktligen mindre synlig.

Ånga kommer ut kring uppsamlaren. Uppsamlaren sitter lös. Dra åt uppsamlaren.

Uppsamlarens packning är skadad. Kontakta en auktoriserad serviceverkstad.

Apparaten är trasig. Slutaanvändaångstationenoch kontakta

en auktoriserad serviceverkstad.

Den röda lampan “tom vattentank” lyser. Du har inte tryckt på knappen "Restart". Tryck på knappen "Restart".

Det kommer ut ånga under apparaten. Apparaten är defekt. Slutaanvändaångstationenoch kontakta

en auktoriserad serviceverkstad.

Kontrollampan ”anti calc” är tänd. Du har inte tryckt på knappen ”restart” för

Tryck på knappen ”restart” , på

kontrollpanelen, för att starta på nytt.

Bidra till att skydda miljön !

För alla andra problem, kontakta en godkänd serviceverkstad som kan kontrollera strykjärnet.

Apparaten innehåller en mängd material som kan återanvändas eller återvinnas.

Lämna in den på en återvinningsstation eller i annat fall till en godkänd serviceverkstad för en miljöriktig hantering.
