MANUALE UTENTE Express AntiCalc GV7250 TEFAL

1800115593 TEFAL ExpressAnticalc:1800115593 5/02/09 11:36 Page 2324

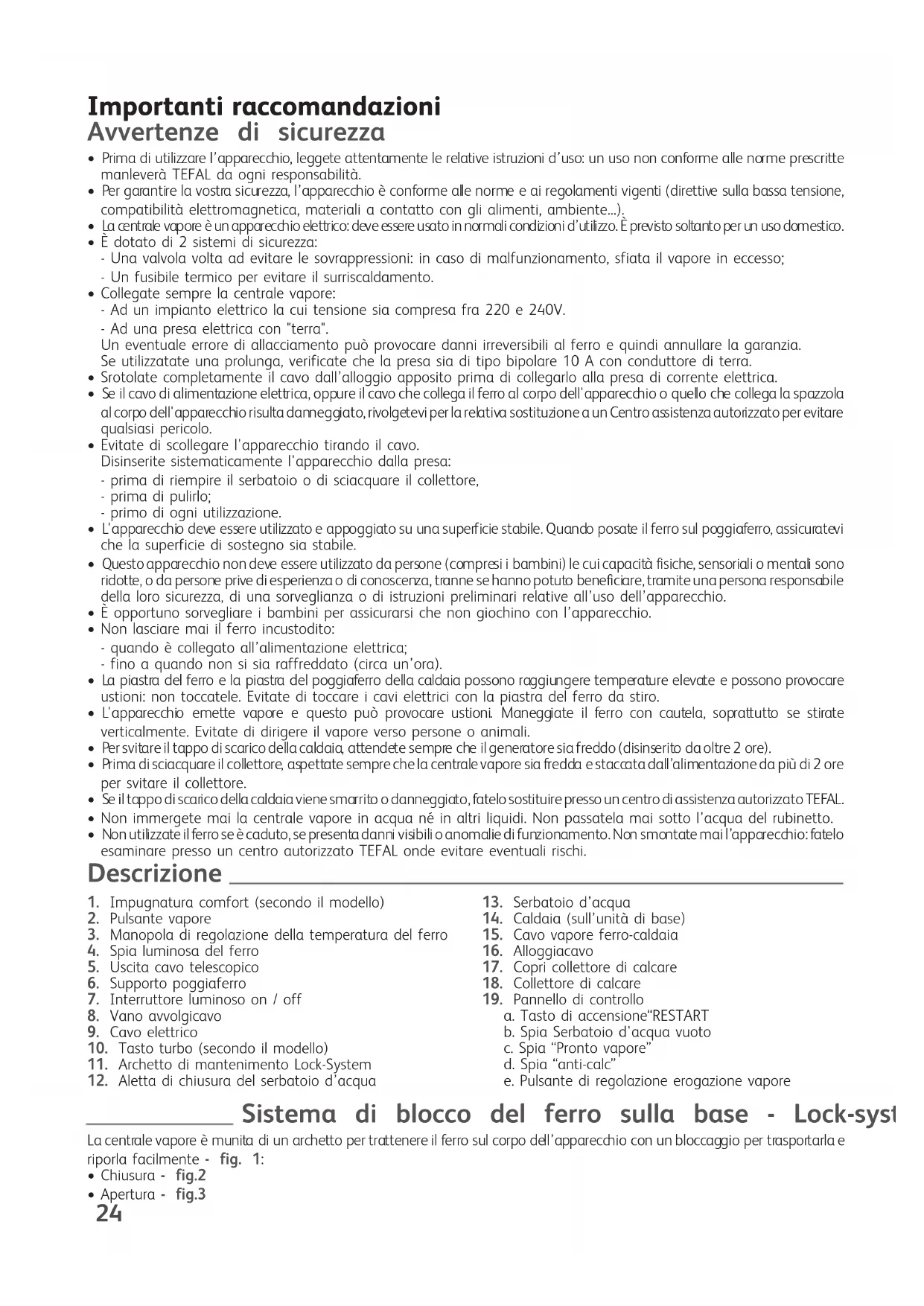

Importanti raccomandazioni

Avvertenze di sicurezza

• Prima di utilizzare l’apparecchio, leggete attentamente le relative istruzioni d’uso: un uso non conforme alle norme prescritte

manleverà TEFAL da ogni responsabilità.

• Per garantire la vostra sicurezza, l’apparecchio è conforme alle norme e ai regolamenti vigenti (direttive sulla bassa tensione,

compatibilità elettromagnetica, materiali a contatto con gli alimenti, ambiente...).

• Lacentrale vapore èunapparecchioelettrico:deveessere usatoinnormalicondizionid’utilizzo.Èprevisto soltantoperun usodomestico.

• È dotato di 2 sistemi di sicurezza:

- Una valvola volta ad evitare le sovrappressioni: in caso di malfunzionamento, sfiata il vapore in eccesso;

- Un fusibile termico per evitare il surriscaldamento.

• Collegate sempre la centrale vapore:

- Ad un impianto elettrico la cui tensione sia compresa fra 220 e 240V.

- Ad una presa elettrica con "terra".

Un eventuale errore di allacciamento può provocare danni irreversibili al ferro e quindi annullare la garanzia.

Se utilizzatate una prolunga, verificate che la presa sia di tipo bipolare 10 A con conduttore di terra.

• Srotolate completamente il cavo dall’alloggio apposito prima di collegarlo alla presa di corrente elettrica.

• Se il cavo di alimentazione elettrica, oppure il cavo che collega il ferro al corpo dell'apparecchio o quello che collega la spazzola

alcorpo dell'apparecchio risultadanneggiato,rivolgeteviper larelativa sostituzioneaunCentroassistenza autorizzatoperevitare

• Evitate di scollegare l'apparecchio tirando il cavo.

Disinserite sistematicamente l'apparecchio dalla presa:

- prima di riempire il serbatoio o di sciacquare il collettore,

- primo di ogni utilizzazione.

• L'apparecchio deve essere utilizzato e appoggiato su una superficie stabile. Quando posate il ferro sul poggiaferro, assicuratevi

che la superficie di sostegno sia stabile.

• Questo apparecchio non deve essere utilizzato da persone (compresi i bambini) le cui capacità fisiche, sensoriali o mentali sono

ridotte, o da persone prive di esperienza o di conoscenza, tranne se hanno potuto beneficiare, tramite una persona responsabile

della loro sicurezza, di una sorveglianza o di istruzioni preliminari relative all’uso dell’apparecchio.

• È opportuno sorvegliare i bambini per assicurarsi che non giochino con l’apparecchio.

• Non lasciare mai il ferro incustodito:

- quando è collegato all’alimentazione elettrica;

- fino a quando non si sia raffreddato (circa un’ora).

• La piastra del ferro e la piastra del poggiaferro della caldaia possono raggiungere temperature elevate e possono provocare

ustioni: non toccatele. Evitate di toccare i cavi elettrici con la piastra del ferro da stiro.

• L'apparecchio emette vapore e questo può provocare ustioni. Maneggiate il ferro con cautela, soprattutto se stirate

verticalmente. Evitate di dirigere il vapore verso persone o animali.

• Per svitare il tappo di scarico della caldaia, attendete sempre che il generatore sia freddo (disinserito da oltre 2 ore).

• Prima di sciacquare il collettore, aspettate sempre che la centrale vapore sia fredda e staccata dall’alimentazione da più di 2 ore

per svitare il collettore.

• Se iltappodiscaricodella caldaiavienesmarrito o danneggiato,fatelo sostituirepressouncentrodi assistenzaautorizzatoTEFAL.

• Non immergete mai la centrale vapore in acqua né in altri liquidi. Non passatela mai sotto l’acqua del rubinetto.

• Non utilizzate ilferro seè caduto,sepresenta danni visibilio anomaliedifunzionamento.Non smontate mail’apparecchio:fatelo

esaminare presso un centro autorizzato TEFAL onde evitare eventuali rischi.

1. Impugnatura comfort (secondo il modello)

3. Manopola di regolazione della temperatura del ferro

10. Tasto turbo (secondo il modello)

12. Aletta di chiusura del serbatoio d’acqua

14. Caldaia (sull’unità di base)

15. Cavo vapore ferro-caldaia

17. Copri collettore di calcare

18. Collettore di calcare

19. Pannello di controllo

a. Tasto di accensione“RESTART

b. Spia Serbatoio d'acqua vuoto

c. Spia “Pronto vapore”

e. Pulsante di regolazione erogazione vapore

Sistema di blocco del ferro sulla base - Lock-system

La centrale vapore è munita di un archetto per trattenere il ferro sul corpo dell’apparecchio con un bloccaggio per trasportarla e

riporla facilmente - fig. 1:

F NL D GB I E P DK S FIN N GR TR PL CZ SK H RUS UA HR RO SLO EST LT LV Per trasportare la centrale vapore usando l’impugnatura del ferro:

- posate il ferro sulla piastra appoggiaferro della centrale vapore e abbassate l’archetto di tenuta sul

ferro fino all’inserimento del bloccaggio (identificato da un “clic” sonoro) - fig.2.

- Afferrate il ferro per l’impugnatura per trasportare la centrale vapore - fig. 1.

Che acqua utilizzare ?

• L’apparecchio è stato progettato per funzionare con acqua di rubinetto. Tuttavia, in alcune

regioni vicine al mare, il tenore di sale dell’acqua può essere elevato. In questo caso, utilizzate

esclusivamente dell’acqua demineralizzata.

• Non utilizzate mai acqua contenente additivi (amido, essenze profumate, sostanze aromatiche,

addolcenti, ecc.), né l'acqua delle batterie o prodotta dalla condensazione (ad esempio l'acqua

degli asciugabiancheria, l'acqua dei frigoriferi o dei condizionatori, l'acqua piovana). Queste

contengono rifiuti organici o elementi minerali che si concentrano sotto l’effetto del calore e

provocanocrepitii, colature scure o undeperimento prematuro dell’apparecchio.

Ma se l’acqua contiene

molto calcare, potete

Accendere il generatore

• Mettete la centrale vapore in un posto stabile e orizzontale che sopporti il calore.

• Controllare che il generatore sia freddo e staccare la spina.

• Aprite lo sportello di riempimento del serbatoio - fig.4.

• Riempite il serbatoio senza oltrepassare il livello Maxi - fig.5 .

• Richiudete lo sportello di riempimento.

• Il ferro è dotato di un'uscita del cavo telescopico per evitare che il cavo possa sfregare sulla

biancheria e sgualcirla durante la stiratura.

• Estraete il cavo vapore dal suo vano e srotolatelo completamente.

• Rimuovete il laccio per liberare l'uscita del cavo.

• Premete il tasto EJECT - fig.6 e l'uscita del cavo telescopico si svolge auto-maticamente.

• Quando l'uscita del cavo si muove, il sistema telescopico si svolge automa-ticamente senza

bisogno di premere il tasto EJECT.

Utilizzate l'uscita del cavo telescopico

Per maggiore comodità,

utilizzate sempre l'uscita del

Funzionamento del quadro comandi

• Spia verde lampeggiante: riscaldamento caldaia - fig.7.

• Spia verde fissa: il vapore è pronto - fig.7.

• Spia rossa fissa: il serbatoio è vuoto - fig.10.

• La spia arancione “anti-calc” lampeggia - fig.12: dovete sciacquare il collettore di calcare.

Mettete in funzione la centrale vapore

• Srotolare completamente il filo dall’alloggio apposito.

• Abbassare l’archetto per sbloccare l’impugnatura - fig.3.

• Collegate la centrale vapore ad una presa elettrica di tipo “terra”.

• Accendete l’interruttore luminoso acceso/spento la spia verde (posizionata sul pannello di

controllo) lampeggia e la caldaia si scalda - fig.7.

Quando la spia verde resta accesa (dopo circa 2 minuti), il vapore è pronto.

Durante laprima utilizzazione,

può esserci una fuoriuscita di

fumo o di odore assolutamente

innocua. Tale fenomeno non ha

nessun effetto sull'utilizzazione

e scomparirà rapidamente.

• Posizionate il cursore di regolazione della temperatura del ferro sul tipo di tessuto da stirare (vedi

la tabella sottostante).

• Laspia luminosa del ferro si accende. Attenzione ! Il ferro è pronto quando la spia del termostato

si spegne e quando la spia verde di “pronto vapore” rimane fissa.

• Regolate l’emissione della quantità di vapore (sul pannello di controllo).

• Durante la stiratura, la spia luminosa del ferro e la spia luminosa del vapore pronto si accende e

si spegne, a seconda delle esigenze di riscaldamento senza interrompere l’utilizzo.

• Per ottenere vapore, premeresul comando vapore situato sull’impugnatura del ferro. Il vapore si

ferma rilasciando il comando - fig.8. Il vapore si ferma rilasciando il comando.

• Dopo circa un minuto, e regolarmente durante l'uso, la pompa elettrica di cui è dotato

l'apparecchio invia l'acqua nella caldaia. Quest'operazione produce un rumore normale.

• Se utilizzate amido, spruzzatelo sul rovescio dei tessuti da stirare.

Non appoggiare il ferro su

un supporto metallico.

Quando non si utilizza il

ferro, riporlo sempre nel

supporto poggiaferro. E'

antiscivolo e sopporta alte

1800115593 TEFAL ExpressAnticalc:1800115593 5/02/09 11:36 Page 25Regolazione la temperatura

• Regolazione del cursore della temperatura del ferro da stiro:

- Cominciare prima con i tessuti chesi stirano a bassa temperatura (•) e terminarecon quelli

che richiedono temperature più elevate (••• o Max).

-Sesistiranotessuti difibremiste,regolare latemperaturadistiratura inbase allafibrapiùdelicata.

- Se si stirano degli abiti di lana, premere solamente sul pulsante vaporizzatore del ferro da

stiro con una serie di impulsi - fig.8, senza appoggiare il ferro da stiro sull’abito. Eviterete in

tal modo di rovinarlo.

• Regolazione della vaporizzazione:

- Se si stira un tessuto spesso, aumentare la vaporizzazione.

-Sesistiraabassatemperatura,regolareilcomando vaporizzatoredellabasesullaposizione bassa.

Stirare senza vapore

• Non premere il pulsante di controllo vapore sull’impugnatura del ferro.

Stiratura in verticale

• Regolate il cursore della temperatura del ferro e l'erogazione di vapore della caldaia (situati sul

pannello di controllo) in posizione maxi.

• Appendete l'indumento su una gruccia e tendete leggermente il tessuto con una mano.

Dato che il vapore prodotto è molto caldo, non togliete mai le grinze di un abito su una

persona, ma sempre su una gruccia.

• Mantenendoilferroinposizioneverticalepremete inmodointermittenteilcomandovapore(posto

sull’impugnatura del ferro) - fig.8 effettuando un movimento dall'altoverso ilbasso - fig.9.

Riempite nuovamente il serbatoio

• Non è possibile erogare vapore e la spia rossa "serbatoio vuoto" si accende - fig.10.

• Staccate dall’alimentazione la centrale vapore. Aprite lo sportello di riempimento del serbatoio - fig.4.

• Riempite il serbatoio senza oltrepassare il livello Maxi - fig.5.

• Richiudete lo sportello di riempimento.

• Ricollegate all’alimentazione la centrale vapore. Premete il tasto “Restart” di riavvio - fig.11, situato sul

pannello comandi, per continuare a stirare. Quando la spia verde resta accesa, il vapore è pronto.

Funzione TURBO (secondo il modello)

• Premete 2 o 3 volte il tasto turbo per ottenere più vapore:

- per stirare i tessuti più spessi,

- per eliminare le false pieghe,

- per una potente azione anti-pieghe in verticale.

Utilizzate la funzione turbo con cautela, poiché l'eccezionale potenza del vapore può

26 Al momento della primautilizzazione o senon avete usatoil vapore da unpo' di tempo:premete più voltesuccessivamenteil pulsantevapore con il ferrolontanodai panni dastirare - fig.8

. Ciò permetterà l'eliminazionedell'acqua freddadal circuitovapore. I nostri consigli : per i tessuti

diversi dal lino o dal cotone,

mantenete il ferro ad alcuni

centimetri di distanza per

non bruciare il tessuto.

Pulizia e manutenzione

Pulite la centrale vapore

• Non utilizzate prodotti detergenti o di decalcificazione per pulire la piastra o la caldaia.

• Non mettete il ferro o la caldaia sotto l'acqua del rubinetto.

• Svuotate e pulite il serbatoio dell'acqua amovibile.

• Puliteloregolarmente utilizzandounaspugna ruvida per stoviglie non metallicainumidita.

Trucco: Per una pulizia più facile e

non aggressiva per la piastra del

ferro, utilizzate una spugnetta

umida sulla piastra ancora tiepida.

TIPO DI TESSUTO REGOLAZIONE DELLA MANOPOLA DELLA TEMPERATURA REGOLAZIONE DEL PULSANTE DEL VAPORE Lino / Cotone

Tessuti sintetici (poliestere,

acetato, acrilico, poliammide)

• REGOLAZIONE DELLA TEMPERATURA E DEL VAPORE IN FUNZIONE DEL TIPO DI TESSUTO DA STIRARE: 1800115593 TEFAL ExpressAnticalc:1800115593 5/02/09 11:36 Page 2627

F NL D GB I E P DK S FIN N GR TR PL SK H RUS UA HR RO SLO EST LT LV F Decalcificate facilmente la centrale vapore: Per prolungare la durata di vita della centrale vapore ed evitare i residui di calcare, la centrale vapore è dotata di un collettore di calcare integrato. Questo contenitore, situato nel cestello, recupera automaticamente il calcare che si forma all'interno.Principio di funzionamento:• La spia arancione “anti-calc” lampeggiante sul pannello di controllo avverte della necessità disciacquare il raccogli-calcare - fig.12.Attenzione: questa operazione non deve essere effettuata finché la centrale vaporenon è staccata dall’alimentazione da più di due ore e non è completamente fredda. Pereffettuare questa operazione, la centrale vapore deve trovarsi vicino ad un lavello poichépuò uscire dell’acqua dalla caldaia quando viene aperta. • Unavoltachelacentralevaporeècompletamenteraffreddata,togliereilcopricollettoredicalcare-fig.13.

• Svitate completamente il contenitore e staccatelo dal corpo dell'apparecchio: in esso viene

raccolto il calcare accumulato nel cestello - fig.14 et fig.15. • Perpulireafondo il contenitore è sufficiente sciacquarloconacqua correntepereliminare tuttoil calcare - fig.16.• Riponete il contenitore nel suo alloggiamento, riavvitandolo completamente per garantire latenuta - fig.17. • Rimettete il copri collettore di calcare al suo posto - fig.18. Al successivo utilizzo premete il tasto “reset” situato sul pannello di controllo perspegnere la spia arancione “anti-calc”.Persciacquare la caldaia nonutilizzate assolutamenteprodotti di decalcificazione :potrebbero danneggiarla.Prima di procedere allosvuotamento della centralevapore, è obbligatoriolasciarla raffreddare per piùdi 2 ore, per evitare rischi dibruciatura. Riponete la centrale vapore • Premete l’interruttore luminoso acceso/spento per spegnere il generatore e togliete la spina.• Posate il ferro sulla piastra appoggiaferro della centrale vapore. • Portate l'archetto di mantenimento sul ferro fino a bloccarlo (udirete un "clic") - afig.2. Il ferro sarà così bloccato in tutta sicurezza sulla caldaia. Attenzione: non toccate la piastra ancora calda. • Inserite l'uscita del cavo telescopico nella scanalatura - afig.19. Afferrate l'estremità dell'uscita del cavo e premete per fare rientrare la parte flessibile nella base .• Sistemate il cavo nell'apposito alloggio . Piegatelo in due come per fare un nodo. Inserite la parte finale diquesto anello nell'alloggiacavo e spingete delicatamente fino a vedere l'estremità dall'altro latodell'alloggio stesso. - afig.20• Lasciateraffreddarelacentralevapore prima di riporla se dovete ritirarla in unarmadioo in uno spaziostretto.• Potete riporre la centrale vapore in tutta sicurezza.PROBLEMI POSSIBILI CAUSE SOLUZIONI La centrale vapore non si accende o la spia del ferro e l’interruttore luminosoon/off non si sono accesi.L’elettrodomestico non è acceso. Verificate che l’apparecchio siacorrettamente collegato e premetesull’interruttore acceso/spento.L’acqua cola attraverso i foridella piastra.L'acqua si è condensata nei tubi poichéutilizzate ilvaporeper la prima volta ononl'avete utilizzata da qualche tempo.Premete il comando vapore finché il ferrocomincia ad erogare vapore.Utilizzate il comando vapore prima che ilferro sia caldo.Diminuite la potenza di erogazione delvapore quando stirate a bassatemperatura(comando vapore sul pannello dicontrollo). Attendete che la spia del ferro si spenga

primadi azionare il comandovapore. Il termostato non funziona: il ferro non èabbastanza caldo.Contattate un Centro AssistenzaAutorizzato.Strisce d’acqua rimangono sullabiancheria.Il vostro copriasse è saturo d’acquaperché non è adatto alla potenza di unacentrale vapore.Controlla che l’asse sia adatto (asse congriglia che previene condensa).Colature bianche o scureescono dai fori della piastra..La caldaia emette calcare perché non èdecalcificata regolarmente. Sciacquate il collettore (vedere § decalcificate la centrale). Un problema con la centrale vapore?

1800115593 TEFAL ExpressAnticalc:1800115593 5/02/09 11:36 Page 2728

PROBLEMI POSSIBILI CAUSE SOLUZIONI Dai fori della piastra fuoriesce una

materia nerastra che sporca gli

State utilizzando sostanze chimiche

decalcificanti o additivi nell'acqua da stiro.

Non aggiungere questi tipi di prodotti nel

serbatoio d’acqua o nella caldaia.

Contattate un Centro Assistenza

La piastra è sporca o nerastra

e rischia di sporcare gli indumenti.

Viene utilizzata una temperatura

Consultateiconsigli sulla regolazionedella

Gli indumenti non sono sufficientemente

risciacquati o avete stirato un nuovo

indumento senza lavarlo.

Assicuratevi che la biancheria sia ben

sciacquata cosicché non ci siano residui

di sapone o altri prodotti chimici sugli

Utilizzate dell'amido. Spruzzate l’amido sul rovescio del tessuto

Non c’è vapore o c’è poco vapore. Il serbatoio d’acqua è vuoto (spia rossa). Riempite il serbatoio d’acqua amovibile.

La potenza di erogazione del vapore è

Aumentate la potenza di erogazione del

vapore (pulsante della caldaia).

La temperatura della piastra è impostata

Lacentralevaporefunzionanormalmente

ma il vapore, molto caldo, è secco, quindi

Esce del vapore attorno al collettore Il collettore è stretto male. Ristringete il collettore.

Laguarnizionedelcollettoreèdanneggiata. ContattateunCentroassistenzaautorizzato.

L’apparecchio è difettoso Nonutilizzatepiùla centralevaporee

contattateunCentroassistenzaautorizzato.

La spia rossa "serbatoio

d'acqua amovibile vuoto" è accesa.

Il tappo di scarico è mal avvitato. Stringete il tappo di scarico.

Fuoriesce vapore dal tappo della caldaia. La guarnizione del tappo è danneggiata. Nonutilizzatepiùla centralevaporee

contattateunCentroassistenzaautorizzato.

La spia “anti calc” è accesa. Non avete premuto il tasto “restart”

Premete il tasto “restart” di riavvio situato

sul pannello comandi.

Partecipiamo alla protezione dell’ambiente !

Se non è possibile determinare la causa di un guasto, rivolgetevi a un Centro di assistenza autorizzato.

Il vostro apparecchio è composto da diversi materiali che possono essere riciclati.

Lasciatelo in un punto di raccolta o presso un Centro Assistenza Autorizzato.

Rengjøre dampgeneratoren
