РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Express AntiCalc GV7250 TEFAL

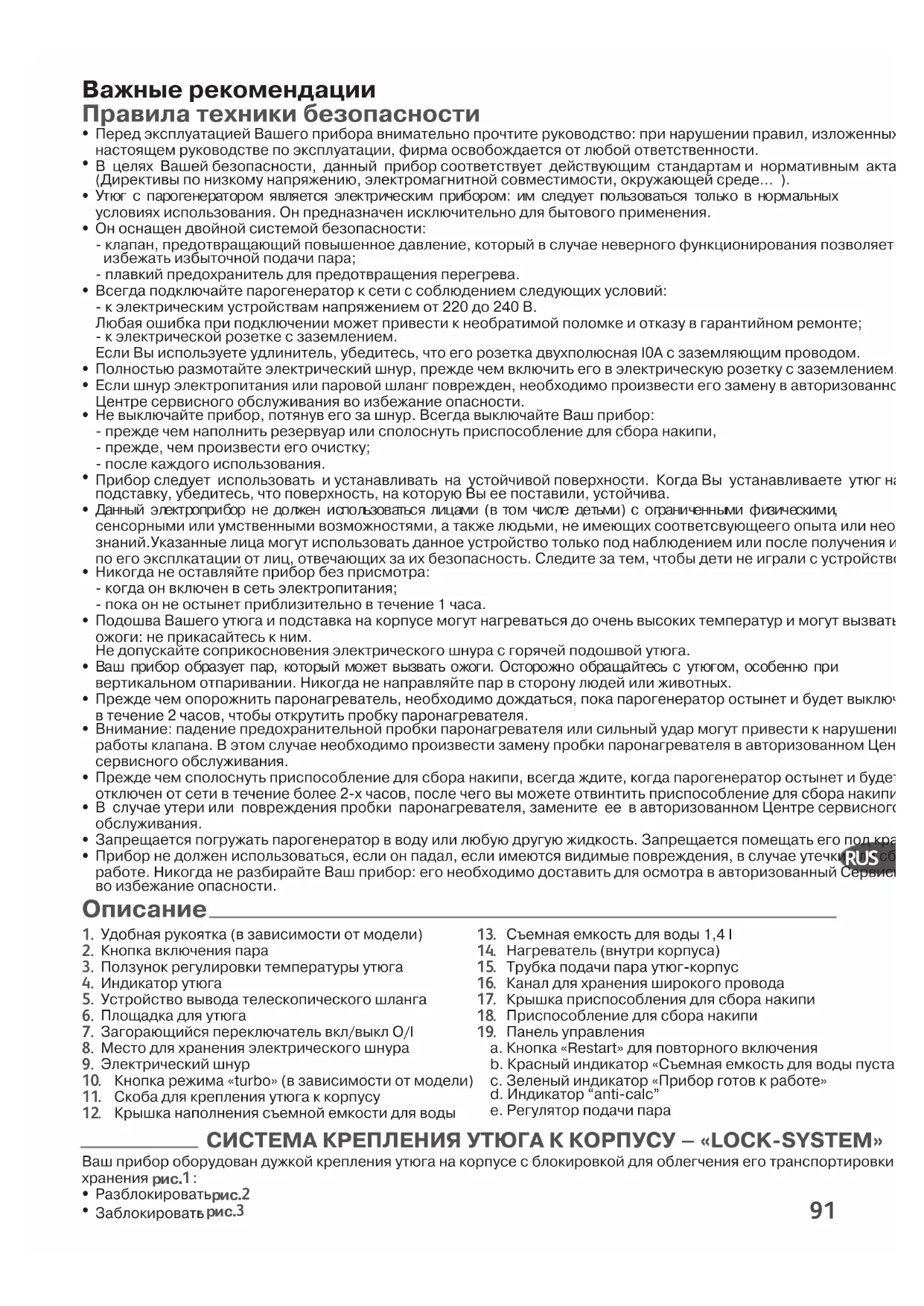

Правила техники безопасности

Перед эксплуатацией Вашего прибора внимательно прочтите руководство: при нарушении правил, изложенных в

настоящем руководстве по эксплуатации, фирма освобождается от любой ответственности.

В целях Вашей безопасности, данный прибор соответствует действующим стандартам и нормативным актам

(Директивы по низкому напряжению, электромагнитной совместимости, окружающей среде… ).

Утюг с парогенератором является электрическим прибором: им следует пользоваться только в нормальных

условиях использования. Он предназначен исключительно для бытового применения.

Он оснащен двойной системой безопасности:

- клапан, предотвращающий повышенное давление, который в случае неверного функционирования позволяет

избежать избыточной подачи пара;

- плавкий предохранитель для предотвращения перегрева.

Всегда подключайте парогенератор к сети с соблюдением следующих условий:

- к электрическим устройствам напряжением от 220 до 240 В.

Любая ошибка при подключении может привести к необратимой поломке и отказу в гарантийном ремонте;

- к электрической розетке с заземлением.

Если Вы используете удлинитель, убедитесь, что его розетка двухполюсная I0А с заземляющим проводом.

Полностью размотайте электрический шнур, прежде чем включить его в электрическую розетку с заземлением.

Если шнур электропитания или паровой шланг поврежден, необходимо произвести его замену в авторизованном

Центре сервисного обслуживания во избежание опасности.

Не выключайте прибор, потянув его за шнур. Всегда выключайте Ваш прибор:

- прежде чем наполнить резервуар или сполоснуть приспособление для сбора накипи,

- прежде, чем произвести его очистку;

- после каждого использования.

Прибор следует использовать и устанавливать на устойчивой поверхности. Когда Вы устанавливаете утюг на

подставку, убедитесь, что поверхность, на которую Вы ее поставили, устойчива.

Данный электроприбор не должен использоваться лицами (в том числе детьми) с ограниченными физическими,

сенсорными или умственными возможностями, а также людьми, не имеющих соответсвующеего опыта или необходимых

знаний.Указанные лица могут использовать данное устройство только под наблюдением или после получения инструкций

по его эксплкатации от лиц, отвечающих за их безопасность. Следите за тем, чтобы дети не играли с устройством.

Никогда не оставляйте прибор без присмотра:

- когда он включен в сеть электропитания;

- пока он не остынет приблизительно в течение 1 часа.

Подошва Вашего утюга и подставка на корпусе могут нагреваться до очень высоких температур и могут вызвать

ожоги: не прикасайтесь к ним.

Не допускайте соприкосновения электрического шнура с горячей подошвой утюга.

Ваш прибор образует пар, который может вызвать ожоги. Осторожно обращайтесь с утюгом, особенно при

вертикальном отпаривании. Никогда не направляйте пар в сторону людей или животных.

Прежде чем опорожнить паронагреватель, необходимо дождаться, пока парогенератор остынет и будет выключен

в течение 2 часов, чтобы открутить пробку паронагревателя.

Внимание: падение предохранительной пробки паронагревателя или сильный удар могут привести к нарушению

работы клапана. В этом случае необходимо произвести замену пробки паронагревателя в авторизованном Центре

сервисного обслуживания.

Прежде чем сполоснуть приспособление для сбора накипи, всегда ждите, когда парогенератор остынет и будет

отключен от сети в течение более 2-х часов, после чего вы можете отвинтить приспособление для сбора накипи.

В случае утери или повреждения пробки паронагревателя, замените ее в авторизованном Центре сервисного

Запрещается погружать парогенератор в воду или любую другую жидкость. Запрещается помещать его под кран.

Прибор не должен использоваться, если он падал, если имеются видимые повреждения, в случае утечки или сбоев в

работе. Никогда не разбирайте Ваш прибор: его необходимо доставить для осмотра в авторизованный Сервисный центр

во избежание опасности.

Удобная рукоятка (в зависимости от модели)

Кнопка включения пара

Ползунок регулировки температуры утюга

Устройство вывода телескопического шланга

Загорающийся переключатель вкл/выкл O/I

Место для хранения электрического шнура

Кнопка режима «turbo» (в зависимости от модели)

Скоба для крепления утюга к корпусу

Крышка наполнения съемной емкости для воды

Съемная емкость для воды 1,4 l

Нагреватель (внутри корпуса)

Трубка подачи пара утюг-корпус

Канал для хранения широкого провода

Крышка приспособления для сбора накипи

Приспособление для сбора накипи

a. Кнопка «Restart» для повторного включения

b. Красный индикатор «Съемная емкость для воды пуста»

c. Зеленый индикатор «Прибор готов к работе»

d. Индикатор “anti-calc”

e. Регулятор подачи пара

СИСТЕМА КРЕПЛЕНИЯ УТЮГА К КОРПУСУ – «LOCK-SYSTEM»

Ваш прибор оборудован дужкой крепления утюга на корпусе с блокировкой для облегчения его транспортировки и

1800115593 TEFAL ExpressAnticalc:1800115593 5/02/09 11:37 Page 9192

Для транспортировки утюга с парогенератором за рукоятку:

- поставьте утюг на предназначенную подставку, опустите дужку крепления утюга до

срабатывания блокировки (определяется звуковым “щелчком”)

- При переноске прибора держите утюг за рукоятку

Какую воду использовать?

Прибор предназначен для использования с водопроводной водой. Однако в

некоторых приморских регионах содержание соли в используемой воде может быть

повышено. В этом случае используйте исключительно деминерализированную воду.

Никогда не пользуйтесь водой, содержащей добавки (крахмал, отдушки,

ароматические или смягчающие вещества и т.п.), а также водой, слитой из систем

отопления или конденсатом (например, водой из сушки для белья, водой, слитой из

холодильника, водой из кондиционера, дождевой водой). В них содержатся

органические отходы или минеральные вещества, которые концентрируются под

воздействием тепла и вызывают «плевание» сопел, коричневые подтеки или

преждевременный износ электроприбора.

деминерализированной

Наполнение паронагревателя

Установите прибор на горизонтальную, устойчивую и жаропрочную поверхность.

Убедитесь, что ваш прибор выключен и остыл.

Откройте отверстие резервуара для залива воды

Используйте графин для воды, наполните его максимум одним литром воды и

наполняйте паронагреватель осторожно - так, чтобы не перелить воды

Закройте отверстие резервуара для залива воды.

Ваш утюг оборудован устройством вывода телескопического шланга, чтобы шланг не

тянулся по белью и не мял его снова во время глажения.

Вытяните паровой шланг из ниши и полностью его размотайте.

Снять связку, чтобы освободить выход шланга.

Нажмите на кнопку Eject

и телескопический шланг размотается автоматически.

Когда выход шланга меняет направление, телескопическая система срабатывает

автоматически без необходимости нажатия на кнопку Eject.

Используйте устройство вывода телескопического шланга

РАБОТА ПАНЕЛИ УПРАВЛЕНИЯ

Зеленый индикатор мигает: нагреватель работает

Зеленый индикатор горит постоянно: пар готов к работе

Красный индикатор со значком «емкость для воды» горит постоянно:

Световой индикатор оранжевого цвета “anti-calc” мигает

: вам следует сполоснуть приспособление для

Включение парогенератора

Полностью размотайте электрический шнур и вытяните паровой шланг из его ниши.

Поверните блокировочную скобу вперед, чтобы отсоединить утюг.

Включите прибор в розетку с заземлением.

Нажмите на переключатель вкл/выкл, расположенный на корпусе:

зеленый индикатор на панели управления замигает, и нагреватель начнет нагреваться

Примерно через 2 минуты светодиод перестанет мигать. Это означает, что пар готов

появиться безвредный

Глажение с отпариванием

Установите ползунок регулятора температуры утюга на требуемый тип ткани (см.

прилагаемую таблицу).

Загорится световой индикатор утюга. Внимание: прибор готов к работе, когда индикатор

утюга погаснет, а зеленый индикатор на панели управления будет гореть постоянно.

Отрегулируйте подачу пара (с помощью регулятора, расположенного на панели управления.

Во время глажения индикатор, расположенный на утюге, и индикатор готовности пара

могут загораться или гаснуть, в зависимости от необходимости дополнительного нагрева.

Это не влияет на возможность использования прибора.

Для получения пара нажмите кнопку подачи пара на ручке утюга

кнопки подача пара прекращается.

Примерно через минуту, и периодически во время пользования, электронасос,

установленный в Вашем приборе, будет подавать воду в нагреватель. Производимый им

шум не является неисправностью.

Если вы используете крахмал, распыляйте его с той стороны ткани, которую не будете проглаживать.

NL D GB I E P DK S FIN N GR TR PL CZ SK H UA HR RO SLO EST LT LV

Регулировка температуры

• Установка температуры утюга с помощью ползунка: - Рекомендуется начинать глажку с тканей, требующих более низкой температуры ( •

), переходя затем к тканям, выдерживающим более высокую температуру ( ••• или Max).- Если вы гладите смешанную ткань, отрегулируйте температуру утюга для самойделикатной ткани.- При глажении шерстяных вещей проведите над ними утюгом, не ставя его на ткань, и периодически нажимайте на кнопку подачи пара. Это позволит вам избежать эффекта лоснящейся ткани -

• Установка регулятора подачи пара:- При глажении плотных тканей увеличьте подачу пара.- Если вы гладите при низкой температуре, установите подачу пара на минимум. Сухое глажение • Не нажимайте на регулятор подачи пара. Разглаживайте вертикально

• Установите регулятор температуры утюга и регулятор расхода пара (в зависимостиот модели) на максимальное положение. • Повесьте одежду на плечики и слегка натяните ткань рукой.Образуемый пар очень горячий, ни в коем случае не разглаживайте одеждуна человеке, а только лишь на плечиках. • Нажимайте на регулятор подачи пара -

8 с перерывами, выполняя движениесверху вниз -

Наполнение резервуара для воды

• Если загорается красный индикатор “Емкость для воды пуста” -

10 y Вас нет пара. Съемнаяемкость для воды пуста. • Отключите прибор от сети. Откройте створку отверстия для заполнения резервуара водой -

Используйте графин для воды, наполните его максимум одним литром воды и наполняйте паронагреватель осторожно - так, чтобы не перелить воды -

• Закройте отверстие резервуара для залива воды. • Снова подключите прибор к сети. Для продолжения глажения и повторного включения приборанажмите на кнопку “Restart”, расположенную на панели управления -

11 . Когда световойиндикатор зеленого цвета остается включенным, пар готов для глажения. Функция «TURBO» (в зависимости от модели)

• Нажмите 2-3 раза в импульсном режиме на кнопку «turbo» для полученияодномоментного увеличения мощности подачи пара:- для того чтобы погладить более толстые ткани,- для устранения лишних складок,- для усиленного вертикального отпаривания.Соблюдайте меры предосторожности при использовании функции «turbo»,т.к. повышенная мощность подаваемого пара может привести к ожогам.Тип тканиУстановка температуры утюга спомощью ползункаПоложение регулятора подачи параЛен Хлопок ••• Шерсть Шелк, Вискоза •• Синтетика Полиэстер, Ацетат,Акрил, Полиамид • РЕГУЛИРОВКА ТЕМПЕРАТУРЫ В ЗАВИСИМОСТИ ОТ ТИПА ПРОГЛАЖИВАЕМОЙ ТКАНИ:При первомиспользовании или есливы несколько минут непользовались паром: несколько раз подряднажмите кнопку подачипара, направив утюг всторону от белья. Этопозволит удалитьхолодную воду из системыпарообразования.При глажении тканей,кроме льняных ихлопковых, удерживайтеутюг в несколькихсантиметрах, чтобы неспалить ткань. Техническое обслуживание и очистка

Чистка парогенератора

• Не применяйте никаких средств бытовой химии или средств для удаления накипи дляочистки подошвы или корпуса. • Никогда не подставляйте утюг или его корпус под кран с водой. •

Производите очистку подошвы регулярно при помощи не металлической губки. При сильном загрязнении подошвы протрите ее влажной тканью (пока подошва еще теплая). • Время от времени производите очистку пластмассовых частей при помощи мягкой,слегка влажной ткани.Рекомендация: Дляболее легкой иделикатной очисткиподошвы утюгаиспользуйте влажнуюгубку на еще теплойподошве. RUS

1800115593 TEFAL ExpressAnticalc:1800115593 5/02/09 11:37 Page 9394

Легкое удаление накипи из прибора:

Для увеличения срока пользования прибором и во избежание выбросов накипи ваш

прибор оборудован встроенным приспособлением для сбора накипи. Расположенное

в резервуаре для воды, это приспособление автоматически собирает накипь, которая

образуется в парогенераторе.

Световой индикатор оранжевого цвета “anti-calc” начинает мигать на панели управления,

информируя вас о необходимости промыть приспособление для сбора накипи

Внимание! Для проведения этой операции прибор следует предварительно

отключить от сети не менее, чем на два часа, и подождать, пока он полностью

остынет. Для проведения операции прибор необходимо поставить около

раковины, т.к. при открывании резервуара из него может вытекать вода.

После того как парогенератор полностью остыл, снимите крышку приспособления

Полностью выкрутите приспособление и выньте его из отделения, на

приспособлении находится накипь, которая образовалась в резервуаре для воды

Для очистки от накипи достаточно просто промыть приспособление под краном

Поставьте приспособление в предназначенное для этого место, хорошо закрутите,

чтобы обеспечить герметичность системы

• Поставьте крышку приспособления для сбора накипи на место

Во время последующего использования нажмите на кнопку “reset”,

расположенную на панели управления, для того чтобы световой индикатор

оранжевого цвета “anti-calc” погас.

накипь (уксус, вещества,

производства...), для

того чтобы сполоснуть

привести к повреждению

Прежде чем приступить к

обязательном порядке

Хранение парогенератора

Выключите выключатель пуск/останов и отключите прибор от электросети

Поставьте утюг на специальную подставку.

Поверните запирающую скобу утюга до упора (Вы услышите щелчок)

. Таким образом, Ваш

утюг будет безопасно закреплен на корпусе. Уберите электрический шнур в отсек для хранения

Уложите телескопический шланг в нише (в зависимости от модели). Возьмите оставшийся край

шланга и надавите, чтобы убрать гибкую часть внутрь базы.

Храните шнур парогенератора в канале для хранения провода.Сложите шнур в два раза, чтобы

образовалась петля. Положите конец петли в канал для хранения ,затем аккуратно тащите до тех

пор, пока не увидите конец с другой стороны канала.

Если вы хотите убрать прибор на хранение в шкаф или в узкое место, дайте парогенератору остыть.

Вы можете хранить ваш утюг в полной безопасности.

Неисправности Вероятные причины Устранение неисправностей

Парогенератор не включается или

световой индикатор утюга и

выключателя «включено/выключено»

Электроприбор не находится под

Убедитесь, что электроприбор

правильно подключен к сети, и нажмите

на загорающийся переключатель

вкл/выкл, расположенный в боковой

Вода вытекает из отверстий

Ваш термостат неверно настроен:

температура всегда остается

Обратитесь в авторизованный

Вы используете пар, в то время как

Ваш утюг не достаточно горячий.

Проверьте настройку термостата и

расхода пара (в зависимости от

Вода конденсируется в трубках, так

как Вы используете пар первый раз

или Вы не использовали его в

течение некоторого времени.

Нажимайте на регулятор подачи пара в

стороне от гладильной доски до тех пор,

пока утюг не станет выбрасывать пар.

На белье появляются следы воды. Покрытие-чехол вашей гладильной

доски пропитано водой, т.к. оно не

соответствует мощности

Убедитесь, что используете

подходящую гладильную доску

(основа с решеткой, позволяющая

избежать конденсации).

Белые потеки появляются из

Из бойлера выходит накипь в связи с

нерегулярным ее удалением из

Сполосните приспособление для

сбора накипи (см. § удалите накипь в

Неполадки в работе парогенератора?

1800115593 TEFAL ExpressAnticalc:1800115593 5/02/09 11:37 Page 9495

NL D GB I E P DK S FIN N GR TR PL CZ SK H UA HR RO SLO EST LT LV

Неисправности Вероятные причины Устранение неисправностей

Коричневые потеки появляются из

отверстий подошвы и пачкают белье.

Вы применяете химические средства

для очистки от накипи или воду с

Никогда не добавляйте никаких

средств в паронагреватель (см. §

какую воду использовать).

Подошва загрязнена или

коричневого цвета и может

Вы устанавливаете слишком

высокую температуру.

Обратитесь к нашим рекомендациям

по регулировке температуры.

Вы недостаточно сполоснули белье

или Вы гладите новую одежду до

Убедитесь в том, что Вы хорошо

прополоскали белье, чтобы удалить

вероятные остатки мыла или

химических средств с новой одежды.

Вы используете крахмал. Всегда распыляйте крахмал с

обратной стороны ткани, которую

Недостаточная подача или

В паронагревателе нет воды. Наполните водой паронагреватель.

Паронагреватель еще не находится в

состоянии готовности.

После включения, подождите 8 минут

или пока не загорится световой

индикатор готовности пара (в

зависимости от модели).

Температура подошвы утюга

нагрелась до максимума.

Парогенератор работает нормально,

но пар, очень горячий, сух и,

соответственно, менее видим.

Вокруг приспособления для сбора

накипи происходит выделение пара.

Приспособление для сбора накипи

плохо зафиксировано.

Крепче прижмите приспособление

Прокладка приспособления для

сбора накипи повреждена.

Обратитесь в уполномоченный

Прибор поврежден. Не пользуйтесь парогенератором и

обратитесь в уполномоченный

Зажегся красный индикатор

“Емкость для воды пуста”.

Вы не нажали на кнопку

«Restart» для повторного включения.

Для повторного включения нажмите

на кнопку «Restart», расположенную

на панели управления.

Пар выходит снизу прибора. Прибор поврежден. Не пользуйтесь утюгом с

парогенератором и обратитесь в

уполномоченный Сервисный Центр.

Горит световой индикатор “anti calc”. Вы не нажали на кнопку для

повторного включения “restart”.

Нажмите на кнопку “restart”,

расположенную на панели

управления, для повторного

Не забывайте об охране окружающей среды!

В случае невозможности установить причину неисправности, обратитесь в авторизованный Центр

сервисного обслуживания.

При изготовлении прибора были использованы различные ценные и подлежащие повторной

переработке материалы.

 По окончании срока годности направьте их в пункт сбора вторсырья или хотя бы в

соответствующий сервисный центр, которые обеспечат их правильную обработку.

1800115593 TEFAL ExpressAnticalc:1800115593 5/02/09 11:37 Page 9596

Электроутюги с парогенератором Tefal модели GV5xxx xx, GV6xxx xx, GV7xxx xx, GV8xxx и GV9xxx.

Изготовлено во Франции на заводе Calor для компании “Группа СЕБ”, Франция

(Groupe SEB, Chemin du Petit Bois Les 4 M - BP 172 69132 Ecully Cedex France)

Официальный представитель и импортёр в России - ЗАО “Группа СЕБ Восток”

119180, Москва, Старомонетный пер., 14 стр.2, тел. 967-32-32

Информация о сертификации:

•Сертификат соответствия № РОСС FR.ME20.В06334

•Срок действия с 21.10.2008 по 21.11.2011

•Выдан OC“Сертинформ ВНИИНМАШ”

•Соответствуют требованиям

ГОСТ Р 52161.2.3-2005 (МЭК 60335-2-3:2002)

ГОСТ Р 51318.14.1-2006 (СИСПР 14-1-2005) (раздел 4)

ГОСТ Р 51318.14.2-2006 (СИСПР 14-2-2001) (разделы 5,7)

ГОСТ Р 51317.3.2-2006 (МЭК 61000-3-2-2005)

ГОСТ Р 51317.3.3-99 (МЭК 61000-3-3-94)

Срок службы изделия 2 года с даты продажи.

Не заливайте всередину

продукти для видалення

накипу (оцет, продукти
